BEDIENUNGSANLEITUNG Cosmo Teutonia

Kompatibilitätsübersicht / Overview Compatibility. 85

www.tuv.com TUVThenland ID 0000024702 GS geprüfte Sicherheit

DIN EN 1888: 2005 / DIN EN1466: 2008-09

WICHTIG: Die Anleitung für spätere Rückfragen aufbewahren.

teutonia-Produkte verbinden bewährte handwerkliche Verarbeitung und technische Innovationen mit modischem Design. Der Name teutonia steht für Qualität, die höchsten Ansprüchen gerecht wird. Das teutonia-Logo mit dem Regenbogen garantiert Ihnen, dass es sich um ein Original-teutonia-Modell handelt. Lesen Sie vor Inbetriebnahme diese Anleitung sorgfältig durch (speziell unsere Sicherheitshinweise) und heben Sie sie für spätere Zwecke und Rückfragen auf. Wenn Sie diese Hinweise nicht beachten, kann die Sicherheit Ihres Kindes beeinträchtigt werden.

Wir sind sicher, dass Sie mit diesem Produkt eine gute Wahl getroffen haben und sich Ihr Kind in einem teutonia-Wagen gut aufgehoben fühlt. Sollten Sie dennoch Grund zur Beanstandung haben, so wenden Sie sich bitte an Ihren Fachhändler.

Ihr teutonia-Team

Allgemeines

Das Produkt ist in einem Temperaturbereich von -20 °C bis +60 °C (-4 °F bis +140 °F) getestet worden. Trotz vieler positiver Eigenschaften unserer Materialien wie Luftdurchlässigkeit etc. reagieren viele Textilien auf intensive Sonneneinstrahlung sehr sensibel. Die Erfahrung der vergangenen Zeit lehrte uns, dass die Sonnenstrahlen mittlerweile derart aggressiv sind, dass wir von teutonia ein Abstellen des Kinderwagens im Schatten empfehlen müssen. Meiden Sie längere Aufenthalte in praller Sonne, und die frischen Farben Ihres Wagens bleiben Ihnen länger erhalten. Zwischen den einzelnen Fertigungspartien lassen sich Farbunterschiede nicht immer vermeiden. Diesbezügliche Reklamationen können leider nicht anerkannt werden. Bitte haben Sie Verständnis dafür dass unsachgemäße Behandlung, eventuelle Regenränder oder Farbunterschiede im Stoff, wie oben beschrieben keine berechtigte Reklamation darstellen. Regelmäßige Pflege aller Metallteile, speziell der Chromteile und insbesondere nach Aufenthalten am Meer, am Wagen ist notwendig, um die hochwertige Optik zu erhalten. Dazu sind handelsübliche Pflegemittel ausreichend. Die Achsenden müssen in Abständen von ca. 4 Wochen gesäubert und leicht geölt werden.

Allgemeine Sicherheitshinweise

ACHTUNG:

Sie sind für die Sicherheit Ihres Kindes verantwortlich. Die Sicherheit Ihres Kindes könnte beeinträchtigt werden, wenn Sie diese Hinweise nicht befolgen. Dennoch können nicht alle möglicherweise eintretenden Bedingungen und unvorhersehbaren Situationen abgedeckt werden. Vernunft, Vorsicht und Umsicht sind Faktoren, die dieses Produkt nicht mitbringen kann; sie werden bei der Person vorausgesetzt, die den Wagen benutzt. Die Person, die den Wagen und zugehöriges Zubehör benutzt, sollte sämtliche Instruktionen verstehen. Sie sollten jeder Person, die den Wagen und zugehöriges Zubehör benutzt, die Bedienung des Wagens erklären. Wenn Anleitungen unverständlich und nähere Erklärungen erforderlich sind oder wenn Sie weitere Fragen haben, setzen Sie sich mit einem autorisierten teutonia-Fachhändler in Verbindung.

• WARNUNG: Lassen Sie Ihr Kind nie unbeaufsichtigt.
• WARNUNG: Schnallen Sie Ihr Kind generell an.
• WARNUNG: Vergewissern Sie sich vor dem Gebrauch, dass alle Verriegelungen geschlossen sind.
• WARNUNG: Um Verletzungen zu vermeiden, stellen Sie sicher, dass sich Ihr Kind fernhält, wenn Sie den Wagen auseinander- oder zusammenfalten.
• WARNUNG: Lassen Sie Ihr Kind nicht mit diesem Produkt spielen.
• WARNUNG: Vergewissern Sie sich vor dem Gebrauch, dass die Befestigungseinrichtungen des Kinderwagenoberteils, bzw. der Sitzeinheit korrekt eingerastet sind.
• WARNUNG: Dieses Produkt ist nicht geeignet zum Joggen, Laufen oder Skaten.
• WARNUNG: Sämtliche am Schieber und/oder an der Rückseite der Rückenlehne und/oder an den Seiten des Wagens an-

gebrachte Lasten beeinträchtigen die Standsicherheit des Wagens.

Weitere wichtige Sicherheitshinweise

• teutonia übernimmt keine Garantie für die Sicherheit dieses Produktes, wenn Ersatz- oder Zubehörteile verwendet werden, die nicht von teutonia produziert oder zugelassen sind. Falls solche Ersatz- oder Zubehörteile verwendet werden, erlöschen unverzüglich die Garantieansprüche.
• Dieser Kinderwagen ist ausschließlich für ein Kind vorgesehen.
• Die Sitzeinheit oder die Tragetasche dürfen nicht im Auto verwendet werden.
• Der Kinderwagensitz kann von der Geburt bis zu einem Gewicht von 15 kg verwendet werden.
• Tragetaschen bzw. Kinder- und Sportwagen dürfen nur für den Transport genutzt werden und sind keinesfalls Bett- oder Wiegener-satz.
• Stellen Sie den Wagen immer außerhalb der Reichweite von Kindern ab und erlauben Sie Kindern nicht, im Wagen oder mit dem Wagen zu spielen.
• Bitte stellen Sie den Wagen nie ohne vorher festgestellte Bremse ab. Prüfen Sie, dass die Bremse auch sicher eingerastet ist.
• Beim Hineinsetzen oder Herausnehmen Ihres Kindes aus dem Wagen sollten die Bremsen immer festgestellt sein.
• Das Parken am Hang sollte stets vermieden werden.
• Achten Sie in öffentlichen Verkehrsmitteln besonders auf einen sicheren Stand des Wagens.
• Den Wagen langsam und schonend beim Auf- und Abwärtsfahren von Treppen über die Stufen abrollen.
• Legen Sie auf dem Verdeck nie Gegenstände ab.

• Die maximale Belastung des Einkaufsnetzes beträgt 5 kg (11 lbs). Schwere Gegenstände bitte immer in der Mitte des Einkaufskorbs ablegen.

• Geben Sie beim Auf- und Zusammenklappen des Gestells Acht, dass Sie sich oder andere nicht einklemmen.

• Beim Tragen des Wagens über Hindernisse (z. B. Treppen) darauf achten, dass keine der Arretierungen entriegelt werden.
• Achten Sie bei Verstellungen darauf, dass sich Ihr Kind nicht in der Reichweite beweglicher Teile befindet.
• Eine zu schwere Beladung, unsachgemäßes Zusammenklappen oder die Verwendung von nicht zugelassenem Zubehör können den Wagen beschädigen oder zerstören.
• Die Fußstütze ist nicht zum Transport von Lasten oder einem zweiten Kind geeignet.
• Vor der ersten Benutzung des Wagens: Entfernen Sie bitte die Aufkleber und Anhänger, die sich NICHT auf Sicherheitshinweise beziehen.
• Benutzen Sie niemals die Fußstütze oder den Schutzbügel zum Anheben bzw. Tragen des Wagens.
• Für Neugeborene bis zu einem Alter von 6 Monaten bitte immer die unterste Rückenlehnenposition wählen.

Abstellen des Wagens

Achtung: Die Bereifung kann unter Umständen zur Verfärbung des Bodenbelags führen.

Fremdkörper (z. B. Steinchen) in den Reifen müssen entfernt werden um eine eventuelle Beschädigung von Bodenbelägen zu vermeiden. Extreme Hitze, insbesondere direkter Kontakt mit heißen Oberflächen (z. B. im Sommer im Auto) kann bei Hohlkammer-Reifen zu dauerhaften Deformierungen führen.

Diesbezügliche Reklamationen bzw. Regressansprüche werden nicht anerkannt.

Reinigen der Stoffteile

Bei kleineren Flecken nehmen Sie bitte ein feuchtes Tuch und klares Wasser und reinigen vorsichtig die betreffende Stelle. Bitte vermeiden Sie (besonders bei dunklen Stoffen) ein starkes Reiben. Alle abnehmbaren Stoffteile können Sie normalerweise mit einem Feinwaschmittel (ohne optische Aufheller) in der Waschmaschine bei 30°C/85°F (Schonwaschgang) waschen. Siehe gesonderte Pflegeanleitung am Stoffteil.

Regenpelerine

Bei Regen muss rechtzeitig die Regenpelerine über den ganzen Wagen gespannt werden.

Achtung: Die Regenpelerine ist kein Spielzeug! Bitte lassen Sie Ihr Kind nie unbeaufsichtigt. Für eine optimale Belüftung des Wagens empfehlen wir, die Regenpelerine nur für die Dauer des Regenschauers aufzuspannen.

Abziehen des Verdeckbezuges

Vor dem Waschen müssen die beiden Verdeckbügel aus dem Bezug entfernt werden. (Siehe Skizze)

Lösen Sie die Schraube mit Hilfe eines Schraubendrehers und entfernen den Druckknopf. Ziehen Sie nun die Verdeckbügel aus dem Gelenk und aus dem Verdeckbezug. Nach dem Waschen montieren Sie in umgekehrter Reihenfolge.

Achten Sie darauf, dass dabei die Verdeckbügel jeweils in die beiden abgenähten Führungen eingeschoben werden. Die Vorder- und Hinterbügel dürfen nicht vertauscht werden.

Aufstellen des Gestells

Bitte führen Sie den Faltvorgang auf einem Untergrund durch, der den Vorderbau des Gestells nicht verkratzen kann. Drücken Sie die Transportsicherung (1) nach innen und ziehen Sie den Schieber (2) hoch, bis die Schieberverriegelungen (3) auf beiden Seiten einrasten.

WARNUNG:

Vergewissern Sie sich vor Gebrauch, dass alle Verriegelungen geschlossen sind.

Zusammenklappen des Gestells

Bitte führen Sie den Faltvorgang auf einem Untergrund durch, der den Vorderbau des Gestells nicht verkratzen kann. Ziehen Sie die beiden Zughülsen 1 auf beiden Seiten gleichzeitig soweit es geht nach oben. Drücken Sie dann den Schieber 2 nach unten. Jetzt können Sie zusätzlich das Packmaß verkleinern, indem Sie das Schieberoberteil umklappen. Die Transportsicherung (3) rastet selbständig ein.

Montage und Demontage der Räder

Zur Montage und Demontage ist vorher die Arretierungsfeder 1 zu drücken. Achten Sie bei der Montage auf korrektes Einrasten der Arretierungsfeder.

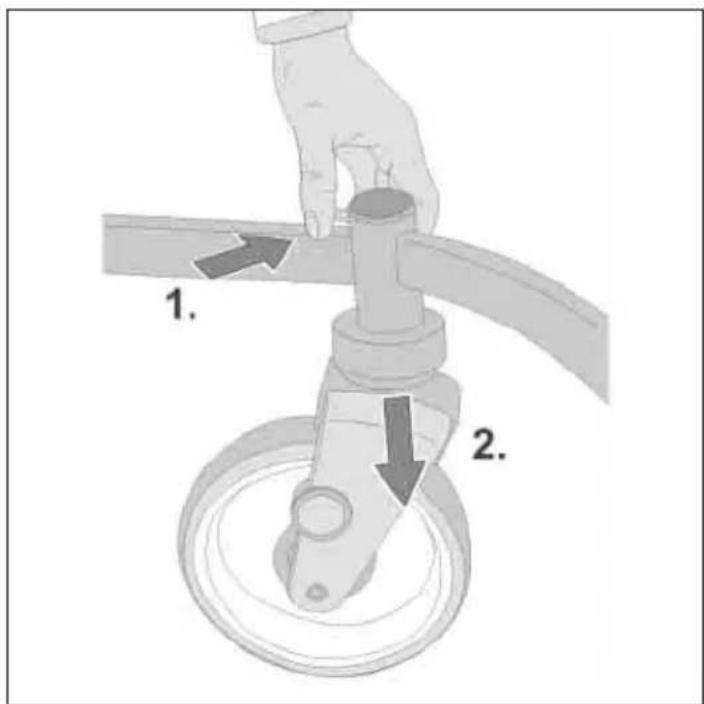

Abnehmen des Schwenkrades

1. 2.

Montage der Räder

Schwenkrad gelöst Schwenkrad festgestellt

Wegen des größeren Fahrkomforts empfehlen wir, die Räder im Fahrbetrieb nicht festzustellen.

Sitzbezug

Der Sitzbezug kann vollständig vom Sitz entfernt werden um gewaschen zu werden. Um dies zu tun, lösen Sie die Druckknöpfe am Sitz.

Achtung: Beim Wiederaufziehen des Bezuges, ziehen Sie die Enden des 5-Punkt-Gurtes durch die passenden Öffnungen ohne sie zu verdrehen.

Höhenverstellbarer, klappbarer Schieber

Halten Sie die Verstellknöpfe auf beiden Seiten eingedrückt und verändern Sie die Höhe des Schiebers in die gewünschte Position.

Betätigen der Feststellbremse

Die Bremse wird durch Herunterdrücken des langen Bremsflügels festgestellt 1. Sollte sich die Bremse nicht leicht feststellen lassen, schieben Sie den Wagen um einige Zentimeter vor oder zu-

rück, damit die Bremsstäbe richtig in die Felge greifen. Vergewissern Sie sich, dass die Bremse sicher eingerastet ist. Sie lösen die Bremse durch Heruntertreten des kurzen Bremsflügels 2.

Aufsetzen und Abnehmen des Sportwagensitzes bzw. der Tragetasche (Oberteil)

1 2 1 2 2

Setzen Sie das Oberteil (Sportwagensitz bzw. Trage tasche) so auf das Kinderwagengestell, dass der seitliche Bügel 1 des Oberteils auf jeder Seite des Gestells in die vorgesehenen Schlitze 2 einrastet und schieben Sie dabei das Oberteil bis zum Anschlag. Die Arretierungen schließen dann automatisch. („Klicken“ der Arretierungen muss erfolgen)

WARNUNG:

Es ist vor Gebrauch zu prüfen, dass der Sportwagensitz, bzw. die Tragetasche korrekt ein gerastet ist. Das Oberteil befindet sich im gesicherten Zustand, wenn das rote Feld im Auslösehebel nicht mehr sichtbar ist. Zum Abnehmen des Oberteils drücken Sie zunächst den Sicherungshebel (3) nach oben und dann den Auslösehebel (4) nach unten bis der Hebel arretiert. (rotes Feld erscheint). Danach ziehen Sie das Oberteil aus den Schlitzen und nehmen es ab.

Handhabung des Verdecks

Stecken Sie die Einsteckteile der Verdeckgelenke in die entsprechenden Öffnungen in der Armlehne bzw. an der Tragetasche.

Achtung: Befestigen Sie unbedingt die Druckknöpfe am hinteren Verdeckende an der Rückseite der Rücken lehne, da das Verdeck so als Herausfallschutz fungiert.

Zum Abnehmen des Verdecks lösen Sie ggf. die Druckknöpfe an der Rückseite der Rückenlehne, drücken Sie die Entriegelungsknöpfe an den Einsteckteilen der Verdeckgelenke und ziehen Sie die Gelenke aus den Öffnungen. Zur Belüftung können Sie den Reißverschluss am Kopfende des Verdecks öffnen.

Verstellen der Rückenlehne

Arretierung der Rückenlehne nach oben ziehen um die Neigung zu verstellen (4 Sitz-Liegepositionen + Faltposition ganz vorne)

Verstellung der Fußstütze

Fußkastenarretierung drücken und gedrückt halten, der Fußkasten kann in 3 verschiedenen Positionen eingestellt werden.

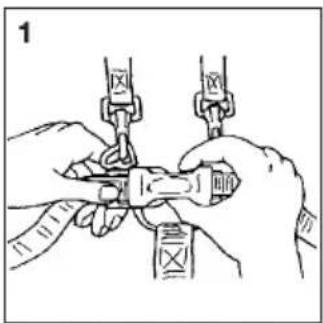

Handhabung des 5-Punkt-Gurts

3 2 1

Sie haben die Möglichkeit die Schultergurte in 3 Höhen zu positionieren.

Benutzen Sie immer die Position, die der Schulterhöhe Ihres Kindes am nächsten kommt.

Öffnen Sie den Gurt durch Drücken der Schlosszungen auf beiden Seiten, wie im Bild 1 dargestellt. Es ist nicht notwendig, die Schultergurte von den Beckengurten zu trennen. Setzen Sie Ihr Kind in den Wagen, stecken Sie beide Arme durch die Gurtöffnung und stecken Sie die

Schlosszungen in das Schrittgurtschloss.

WARNUNG: Verwenden Sie den Schrittgurt immer in Verbindung mit dem Beckengurt.

Anbringungspunkte (D-Ringe) für ein separates Gurt geschirr befinden sich an den äußeren Enden der Beckengurte.

Verstellen der Gurte

Schultergurte straffen lösen

Handhabung der Liegeflächenverlängerung (als Zubehör erhältlich)

Bei Bedarf können Sie die waschbare Liegeflächenverlängerung am Fußende des Sportwageneinsatzes mit den Steckverbindungen befestigen.

Schutzbügel

Stecken Sie die Einsteckteile des Schutzbügels durch die Schlitze im Sitzbezug in die darunterliegenden Aufnahmen in den Armlehnen. Achten Sie darauf, dass der Schutzbügel auf beiden Seiten einrastet. Zum Abnehmen drücken Sie die Entriegelungsknöpfe an den Einsteckteilen. Um das Ein- und Aussteigen Ihres Kindes zu erleichtern, reicht es aus, eine Seite des Bügels zu lösen und hochzuklappen.

Besonderheiten der Modellvarianten

Modelle mit Verzögerungsbremse:

Die Verzögerungsbremse betätigen Sie an dem Bremsgriff am Schieber. Die Bremswirkung kann mit Hilfe der Einstellschraube am Brems-

hebel des Wagens eingestellt werden.

Hinweis: Die Bremse soll nur zum behutsamen Verzögern, keinesfalls zum Blockieren der Räder führen.

Achtung: Bei evtl. Nachbestellungen der Hinterräder ist unbedingt auf die Verzögerungsbremse hinzuweisen, da diese Bremse eine spezielle Bremsscheibe erfordert.

Eine falsche Bremsscheibe setzt die Funktion der Feststellbremse außer Kraft!

Wartung:

- Die Einstellung der Bremse kann zum einen oben am Handhebel vorgenommen werden, indem die Kontermutter gelöst und die Stellschraube weiter raus gedreht wird. Das erhöht die Bremswirkung.

- Sollte die Bremswirkung unterschiedlich sein, kann die weitere Einstellung an der Stellschraube unter den Bremsgehäusen rechts und links neben den Rädern vorgenommen werden. Kippen Sie den Kinderwagen auf weichem Untergrund vornüber. Unter den Bremsgehäusen befinden sich die Stellschrauben zur Justierung der Bremsbacken.

- Die Stellschraube kann mit einem 8mm-Gabelschlüssel gedreht werden. Das Rausdrehen der Stellschraube erhöht die Bremswirkung. Die Einstellung ist so vorzunehmen, dass die Bremswirkung an beiden Rädern gleich ist.

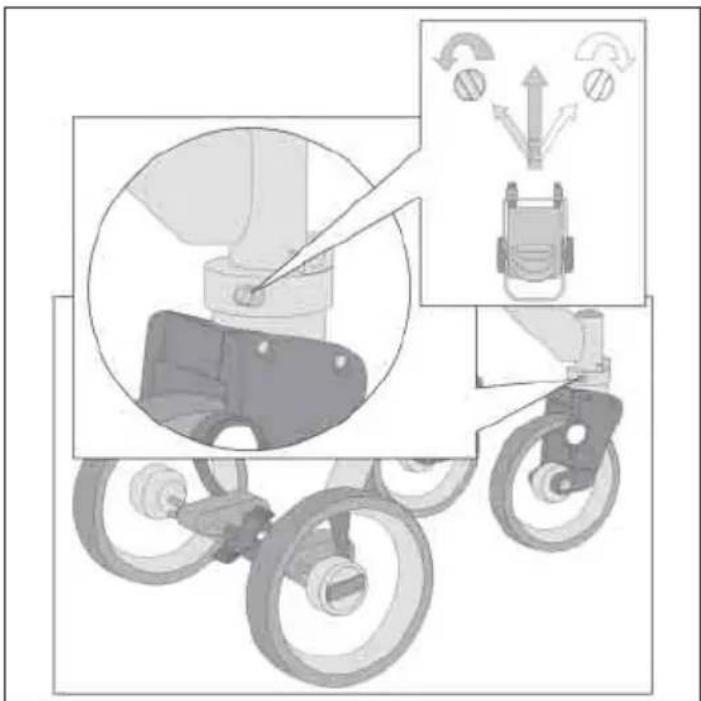

Einstellung des Geradeauslaufes

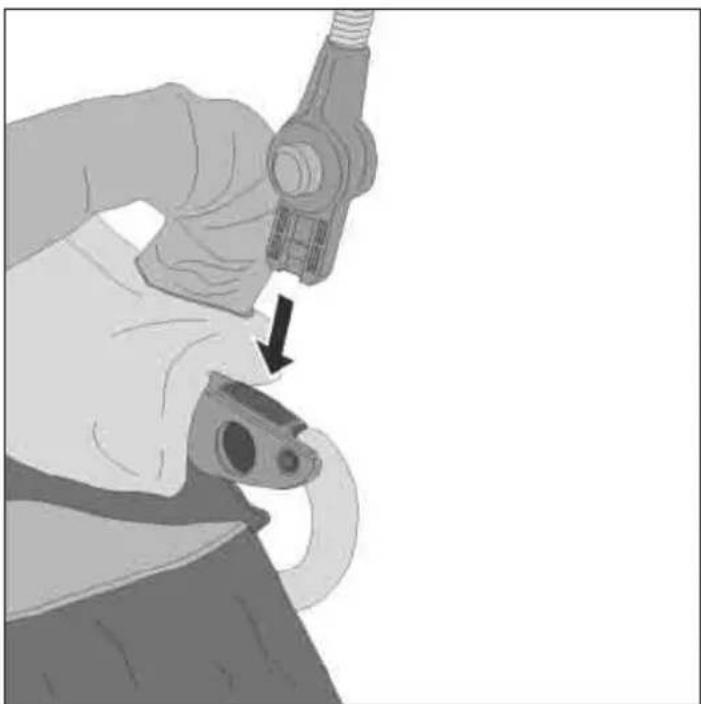

Schirmaufnahme am Wagen

Skulderbälte spänna lossa

Hinweise für den Reklamationsfall

ANSPRÜCHE IM FALLE BERECHTIGTER BEANSTANDUNGEN

Sollten Sie Grund zur Beanstandung haben, stehen Ihnen gegen den Händler, der Ihnen den Wagen verkauft hat, die gesetzlichen Mängelhaftungs-Ansprüche zu, die durch die nachstehenden Hinweise nicht eingeschränkt werden. Zum Nachweis des Erwerbs Ihres Wagens bei Ihrem Händler, bewahren Sie bitte den von Ihnen ausgefüllten und unterzeichneten Übergabe-Check sowie den Kaufbeleg für die Dauer der gesetzlichen Verjährungsfrist auf. Diese beträgt 2 Jahre und beginnt mit Übergabe Ihres Wagens an Sie.

WORAUF BEZIEHEN SICH IHRE ANSPRÜCHE IM REKLAMATIONSFALL?

Die Mängelansprüche beziehen sich auf sämtliche Material- und Herstellungsfehler, die zum Zeitpunkt der Übergabe vorliegen. Keine Ansprüche bestehen für

• natürliche Abnutzungserscheinungen (Verschleiß) und Schäden durch übermäßige Beanspruchung
• Schäden durch ungeeignete oder unsachgemäße Verwendung
• Schäden durch fehlerhafte Montage oder Inbetriebsetzung
• Schäden durch nachlässige Behandlung oder mangelnde Wartung des Wagens
• Schäden durch unsachgemäße Änderungen des Wagens

Fehler müssen unverzüglich gemeldet werden, damit keine Folgeschäden entstehen.

REKLAMATIONSFALL ODER NICHT?

ROST:

Das Gestell ist mit einem Oberflächenschutz versehen. Bei fehlender Wartung oder Behandlung kann es jedoch vorkommen, dass Roststellen auftreten. Dann handelt es sich nicht um einen Mangel.

KRATZER:

Bei Auftreten von Kratzern handelt es sich um normale Verschleißerscheinungen und nicht um einen Mangel.

SCHIMMELBILDUNG:

Feucht gewordene Textilteile, die nicht getrocknet wurden, können schimmeln und stellen keinen produktionsbedingten Mangel dar.

BLEICHUNG DER STOFFE:

Durch Sonneneinstrahlung, Schweißeinfluss, Reinigungsmittel, Abrieb (insbesondere an den im Griffbereich liegenden Stellen) oder zu häufiges Waschen ist ein Ausbleichen nicht auszuschließen und somit kein Mangel.

PILLINGBILDUNG DER STOFFE:

Pillingbildung kann nicht ausgeschlossen werden und stellt keinen Mangel dar. Wie bei Wollpullovern können Sie die Stoffe mit einer Kleiderbürste oder einem Textilrasierer behandeln, um die Knötchen weitestgehend zu beseitigen.

EINREISSEN DER

NÄHTE/DRUCKKNÖPFE/DES STOFFES:

Bitte prüfen Sie beim Kauf genau, ob alle Stoffteile, Nähte und Druckknöpfe ordnungsgemäß genäht und befestigt sind und ob alle Reißverschlüsse funktionieren.

RÄDER:

Abgefahrene Räder sind natürliche Verschleißerscheinungen. Schäden bei Lufträdern durch äußere Einwirkung, spitze Gegenstände oder Fahren mit falschem Luftdruck (max. Luftdruck siehe Reifenmantel) sind kein produktionsbedingter Mangel.

Unsere Räder werden nicht ausgewuchtet. Eine produktionsbedingte, leichte Unwucht kann daher nicht ausgeschlossen werden und stellt keinen Mangel dar.

WAS SIE BEIM KAUF BEACHTEN SOLLTEN

Bitte gehen Sie mit uns den Übergabe-Check durch, um für Sie lästige Reklamationen im Vorfeld schon soweit wie möglich zu vermeiden.

VORGEHENSWEISE BEI REKLAMATIONEN

Wenn Sie später einen Fehler feststellen, melden Sie diesen bitte vorab unverzüglich bei uns, Ihrem Fachhändler, bei dem Sie den Wagen gekauft haben, telefonisch an, um die weitere Vorgehensweise zu besprechen. So kann sichergestellt werden, dass berechtigte Reklamationen schnell und ohne lange Transportwege erledigt werden. Wenden Sie sich bei Beanstandungen also bitte direkt an Ihren Fachhändler.

VERWENDUNG, PFLEGE & WARTUNG

Der Kinderwagen ist ein Transportmittel für Ihr Kind und muss nach Maßgabe der Gebrauchsanweisung gepflegt und gewartet werden, damit seine Ursprungsqualität erhalten bleibt.

teutonia übernimmt keine Garantie für die Sicherheit dieses Produktes, wenn Ersatz- oder Zubehörteile verwendet werden, die nicht von teutonia produziert oder zugelassen sind. Falls solche Ersatz- oder Zubehörteile verwendet werden, erlöschen unverzüglich die Garantieansprüche.

Telefon (mit Vorwahl): ____

E-mail: ____

Wagentyp: ____

QS-Nr./Fahrgestell-Nr.: ____

Stoff-Farbe (Dessin): ____

Zubehör:

Übergabe-Check, vom Kunden auszufüllen

Vollständigkeit in Ordnung

Funktionsprüfung in Ordnung

Klappmechanismus in Ordnung

Fahrverhalten in Ordnung

Räder überprüfen in Ordnung

Verstellmechanismen überprüfen in Ordnung

Bremssicherheitsprüfung in Ordnung

Federung überprüfen in Ordnung

Unversehrtheit

Gestell überprüfen in Ordnung (insbesondere auf Lackschäden, Kratzer und andere erkennbare Fehler)

Stoffteile überprüfen in Ordnung (insbesondere auf Risse, Nähte, Druckknöpfe)

Kunststoffteile überprüfen in Ordnung

Unterschrift des Käufers

Unterschrift des Händlers

Ich habe den Wagen geprüft und mich vergewissert, dass alles komplett ausgeliefert worden ist und alle Funktionen vollständig gegeben sind.

Ich habe folgende Mängel festgestellt:

Diese werden behoben durch

□ Reparatur Austausch

Ich habe ausreichend Information über das Produkt und seine Funktionen vor dem Kauf erhalten und die Pflege- und Wartungs - an weisungen zur Kenntnis genommen und insbesondere die Bedienungsanleitung mit den darin enthaltenen Informationen zu meinen Ansprüchen im Reklamationsfall erhalten.

Kaufdatum: ____

Stempel des Händlers

Ein Exemplar dieses Checks erhält der Kunde und eines der Händler.

Handover form

Name: ____

Street:

Town:

Postcode:

Telephone no. (incl. code): ____

e-mail: ____

Type of pram: ____

QA/Chassis no:
