BRUGSANVISNING Cosmo Teutonia

Vigtigt: Behold denne brugsanvisning for fremtidig brug teutonia-produkter forener kvalitetshåndværk og teknisk innovation med moderne design. Navnet teutonia står for kvalitet, der kan leve op til selv de største krav. teutonia-logoet med regnbuen garanterer, at det drejer sig om en original teutonia-model. Denne brugsanvisning bør gennemlæses omhyggeligt, før vognen tages i brug (især vore sikkerhedsanvisninger). Brugsanvisningen bør opbevares til senere brug eller eventuelle spørgsmål. Vi er overbeviste om, at du har truffet et godt valg ved at købe dette produkt, og at dit barn vil føle sig godt tilpas i en teutonia-vogn. Skulle du alligevel have grund til reklamation, bedes du henvende dig til din forhandler.

Dit teutonia-team

Generelt

Produktet er testet i et temperaturområde fra -20° C til +60° C. På trods af vore materialers mange positive egenskaber såsom luftgennemtrængelighed osv. reagerer mange stoftyper meget sensibelt på intensivt sollys. Tidligere erfaringer har lært os, at solens stråler efterhånden er så aggressive, at vi fra teutonia må anbefale, at barnevognen stilles i skyggen. Ophold Dem ikke længere end nødvendigt i stærkt sollys. Derved bevares de friske farver på Deres vogn i længere tid. Farveforskelle mellem de enkelte fabrikationspartier kan ikke altid undgås. Desangående reklamationer kan desværre ikke anerkendes. Hav venligst forståelse for, at usagkyndig behandling, eventuelle regnstriber eller farveforskelle i stoffet, ikke godkendes som berettiget reklamation. Regelmæssig pleje af alle metaldele, specielt kromdelene og specielt efter ophold ved havet, er nødvendigt, for at bibeholde en førsteklasses optik. Brug almindelige plejemidler. Akslernes ender skal renses og smøres let med olie ca. hver 4. uge.

Generelle sikkerhedsanvisninger

BEMÆRK:

Du er selv ansvarlig for dit barns sikkerhed. Dit barns sikkerhed kan være i fare, hvis du ikke overholder disse anvisninger. Alligevel kan ikke alle eventuelt forekommende betingelser og uforudsete situationer dækkes. Fornuft, forsigtighed og omtanke er faktorer, som dette produkt ikke kan have; de forudsættes hos den person, som bruger vognen. Den person, som benytter vognen og det dertil hørende tilbehør, skal forstå alle instruktioner. Betjeningen af vognen skal forklares for enhver, som benytter vognen og det dertil hørende tilbehør. Hvis vejledningerne er uforståelige og kræver yderligere forklaringer, eller hvis du har spørgsmål, bedes du kontakte en autoriseret teutonia-forhandler.

• ADVARSEL: Efterlad aldrig dit barn uden opsyn.
  -ADVARSEL: Spænd generelt barnet fast.
  -ADVARSEL: Sørg for, at alle låse er i indgreb før brugen.
  -ADVARSEL: For at undgå skader, skal du sikre, at dit barn ikke er i nærheden af vognen när den klappes ud eller sammen.
  -ADVARSEL: Børn må ikke lege med dette produkt.
  -ADVARSEL: Før brugen skal du sikre, at monteringsanordningerne på barnevognens overdel og sæde er gået korrekt i indgreb.
• ADVARSEL: Dette produkt er ikke egnet til jogging, løb eller rulleskøjteløb.
• ADVARSEL: Enhver genstand fastgjort til håndtaget og / eller på bagsiden af ryglænet og / eller på siderne af klapvognen vil påvirke stabiliteten af produktet.

Andre vigtige sikkerhedsanvisninger

- teutonia garanterer ikke for sikkerheden af det aktuelle produkt i tilfælde af brug af tilbehør og reservedele, der ikke er fremstillet eller godkendt af teutonia. I tilfælde af brug af sådanne tilbehør og reservedele udløber garantien med øjeblikkelig virkning.

• Denne barnevogn er udelukkende beregnet til et barn.
• Sædet eller bæretasken må ikke anvendes i bilen.
• Klapvognssædet er designet til et barn fra fødsel op til 15 kg.
• Bæretasker eller barne- og sportsvogne, må kun benyttes til transport og er ikke en erstatning for en seng eller vugge.
• Parker altid vognen udenfor børn rækkevidde og giv ikke børn lov til at lege i eller med vognen.
• Parker aldrig vognen, uden at låse bremsen fast. Kontroller, at bremsens lås er gået sikkert i indgreb.
• Når barnet sættes i eller løftes ud af vognen, skal bremsen altid være låst.
• Vognen må aldrig parkeres på en skråning.
• Sørg især i offentlige transportmidler for, at vognen står sikkert.
• Rul vognen langsomt og forsigtigt hen over trinene, når der køre op eller ned ad trapper.
• Læg aldrig genstande på kalechen.
• Indkøbsnettets maksimumsbelastning er 5 kg (11 lbs). Tunge genstande skal altid lægges i midten af indkøbskurven.
• Når stellet klappes op eller i, skal du passe på, at du selv eller andre ikke kommer i klemme.
• Pas på, at ingen af låsene går op når vognen bæres hen over hindringer (f.eks. trapper).
• Ved indstillinger skal du sørge for, at dit barn ikke befinder sig inden for rækkevidde af de bevægelige dele.
• En for tung pålæsning, ukorrekt sammenklapning eller brug af ikke-godkendt tilbehør, kan beskadige eller ødelægge vognen.
• Fodstøtten er ikke beregnet til transport af varer eller børn.
• Før vognen bruges første gang: Fjern de mærkater og vedhæng, der IKKE har med sikkerhedsanvisninger at gøre.
• Brug aldrig fodstøtten eller sikkerhedsbøjlen til at løfte eller bære vognen med.

- For babyer op til 6 måneder anbefaler vi kun at bruge ryglænet i sin laveste position.

Parkering af vognen

Advarsel: Dækkene kan eventuelt medføre misfarvninger på gulvbelægningen.

Fremmelegemer (f. eks. Småsten) i dækkene skal fjernes for at undgå en eventuel beskadigelse af Gulvbelægningerne. Ekstrem varme, særligt direkte kontakt med varme overflader (f.eks. i bilen om sommeren) kan medføre varige deformeringer på hulkammerdæk.

Reklamationer eller erstatningskrav i den forbindelse anerkendes ikke.

Rengøring af stofdele

Ved mindre pletter rengøres det pågældende område forsigtigt med en fugtig klud og rent vand. Gnid ikke for hårdt (dette gælder især for mørke stoffer). Alle aftagelige stofdele kan normalt vaskes i vaskemaskinen med et finvaskemiddel (uden optisk hvidt) ved 30°C (skånevask). Tjek den specielle plejeanvisning på stofdelen.

Regnslag

I regnvejr skal regnslaget spændes hen over hele vognen i god tid, inden regnen bliver for kraftig.

Vigtigt: Regnslaget er ikke legetøj! Barnet må aldrig være uden opsyn. For at opnå den bedst mulige ventilation inde i vognen anbefaler vi, at regnslaget kun er spændt over vognen, mens det regner.

Aftrækning af kalechebetræk

Inden vask skal begge kale- chebøjler tages ud af betræk- ket. (se skitse)

Løsn skruerne ved hjælp af skruetrækkeren og fjern trykknappen Træk nu kalechebøjlen id af leddet og ud af kalechebetrækket. Efter vask monteres i omvendt rækkefølge.

Sørg her for at kalechebøjlerne skubbes ind i de to syede føringer. Forreste og bageste bøjler må ikke ombyttes.

Opstilling af stellet

Opstil venligst stellet på et underlag der ikke kan ridse stellets forreste del. Tryk transportsikringen (1) indad og træk styret (2) opad, indtil styrets låseanordninger (3) går i indgreb i begge sider.

ADVARSEL: Sørg for, at alle låseanordninger er lukkede inden brug.

Sammenklapning af stellet

Klap venligst stellet sammen på et underlag der ikke kan ridse stellets forreste del. Træk begge låsepinde 1 i begge sider opad samtidigt, så langt de kan komme. Tryk derefter styret 2 nedad. Nu kan du desuden reducere det

sammenklappede mål ved at klappe styrets overdel tilbage. Transportsikringen (3) går i indgreb af sig selv.

Montering og afmontering af hjulene

For at kunne montere og afmontere hjulene skal låsefjederen 1 trykkes ind. Sørg ved monteringen for, at låsefjederen går rigtigt i hak.

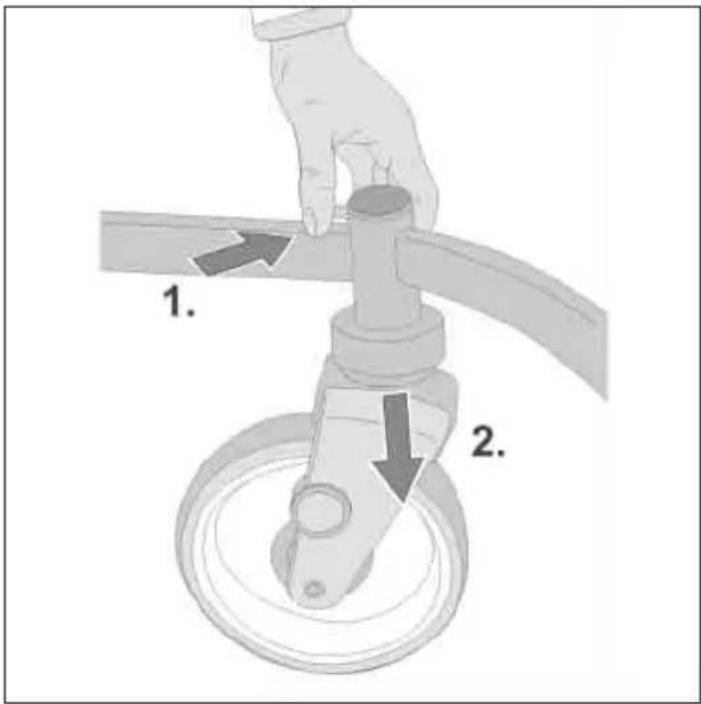

Fjernelse af svinghjulet

1. 2.

Montering af hjulene

Pga større kørekomfort anbefaler vi ikke at indstille hju- lene under kørselen.

Sædebetræk

Betrækket kan fjernes helt fra sædet for at blive vasket. For at gøre dette, skal du trykke på pres nitterne på sædet.

OBS: ved montering af betrækket, træk 5-punktsselen tilbage gennem de matchende åbninger uden at vride det.

Højdejusterbart, sammenklappeligt styr

Hold indstillingsknapperne på begge sider trykket inde, og justér styrets højde til den ønskede position.

Aktivering af parkeringsbremsen

Bremsen aktiveres ved at trykke den lange bremsepedal 1 ned. Hvis det er vanskeligt at aktivere bremsen, så skub vognen nogle centimeter frem eller tilbage, så bremsestavene kan gribe rig-

tigt ind i fælgen. Forvis Dem om, at bremsen er i sikkert indgreb. Bremsen slås fra ved at træde den korte bremsepedal 2 ned.

Aftagning af overdel

G 1 2

Barnevognen sikres mod kørsel.

På begge sider af overdelsholder:

Sikringsgreb (2) skydes opad (pileretning) og holdes. Låsning (1) trykkes nedad til den falder i hak, rød markering er synlig (3). Overdel løftes af.

Montering og demontering af sportsvognssædet hhv. bæretasken (overdel)

1 2 1 2

Sæt overdelen (sportsvognssæde hhv. bæretaske) således på barnevognsstellet, at overdelens sidebøjle 1 på hver side af stellet går i indgreb i de to slidser 2, og skub derved overdelen frem til anslag. Låseanordningerne lukker så automatisk. (Der skal høres et "klik" fra låsen)

ADVARSEL:

Det skal inden brug kontrolleres, at sportsvognssædet hhv. bæretasken, er gået korrekt i indgreb. Overdelen befinder sig i sikret tilstand, når det røde felt i udløsergrebet ikke længere er synligt. For at tage overdelen af, skal du først trykke låsearmen (3) opad og derefter trykke udløsergrebet (4)nedad, indtil det går i indgreb. (det røde felt er synligt). Træk herefter over delen ud af slidserne og tag den af.

Håndtering af kalechen

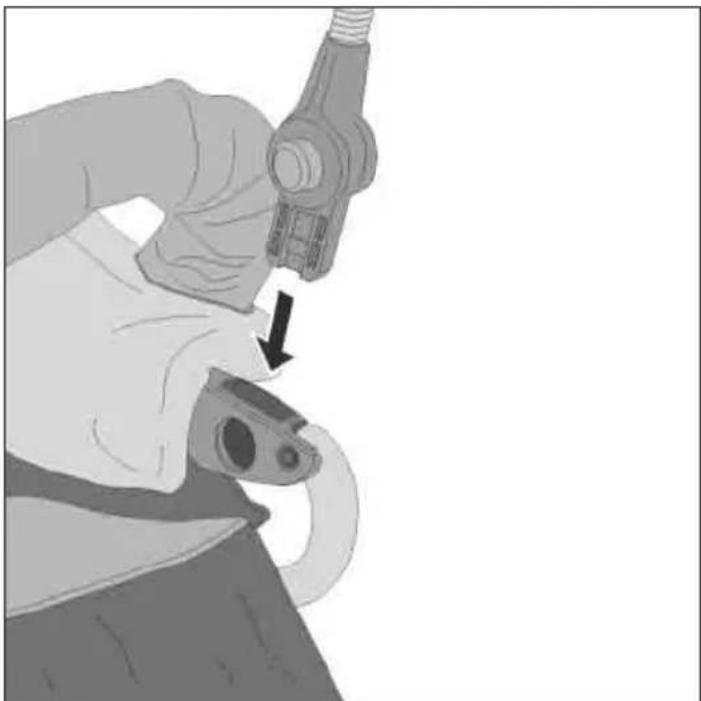

Stik indstikningsdelene op kalecheleddene ind i de tilsvarende åbninger på armlænet eller på bæretasken.

Obs: Fastgør altid trykknapperne på den bageste kaleche-ende på bagsiden af ryglænet, da kalechen på denne måde kan virke som beskyttelse mod at vælte ud. For at fjerne kalechen løsnes evt. trykknapperne på bagsiden af ryglænet, der trykkes på låseknapperne På kalecheleddenes indstikningsdele og leddene trækkes ud af åbningerne Til ventilationen kan lynlåsen på kalechens hovedende åbnes.

Justering af ryglæn

Låsning af ryglæn trækkkes opad og hældning justeres (4 sæde-liggepositioner + folde-position fremad)

Taskeholder

Til brug i starten med en baby-bæretaske, er ryglænet udstyret med en ekstra taskeholder.

Når den ikke benyttes længere, kan den fjernes ved at åbne trykknapperne 1 ved armlænet og trække stropperne ud af 2 skulderseleslidserne 3. Husk, at stropperne skal sættes i de øverste skulderseleslidser 3 hvis taskeholderen skal monteres igen.

BEMÆRK: Selvom taskeholderen anvendes, skal en bæretaske altid sikres i overensstemmelse med betjeningsvejledningen.

Justering af fodstøtte

Håndtering af 5-punkt-selen

3 2 1

Det er muligt at placere skulderselerne i 3 højder.

Vælg altid den højde der passer bedst til dit barns skulderhøjde.

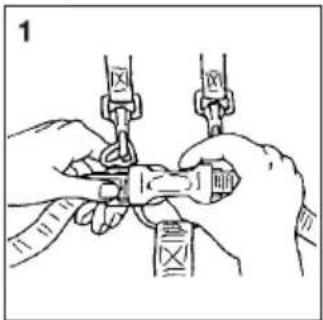

Åbn selen ved at trykke på låsetungerne i begge sider, som vist i fig. 1. Det er ikke nødvendigt at skille skulderselen fra hofteselen. Sæt barnet i vognen. Før barnets arme gennem åbningerne i selen og sæt låsetungerne ind i skridtselens lås.

ADVARSEL: Benyt altid skridtselen sammen med hofteselen.

For enden af hofteselens remme er der monteringspunkter (D-ringe) til en separat sele.

Indstilling af selerne

Håndtering af liggefladeforlængeren (fås som tilbehør)

Ved behov kan den vaskbare liggefladeforlængelse fastgøres ved fodenden af klapvognsindsatsen med stikforbindelserne.

Beskyttelsesbøjle

Stik indstikningsdelen for beskyttelsesbøjlen igennem slidserne under sædebetrækket i de derunder liggende holdere i armlænene. Sørg for at beskyttelsesbøjlen går i indgreb på begge sider. For at fjerne den tryk frigivelsesknapperne på indstikningsdelene. For at lette barnets ind- og udstigning, er det nok at løsne en side af bøjlen og vippe den op.

Særegenheder på modeltyperne

Du betjener bremsen på bremsehåndtaget på styret. Bremsen delte bremsevirkning kan indstilles ved hjælp af stilleskruen på vognens bremsehåndtag.

Henvisning: Bremsen skal kun bremse forsigtigt, og må under ingen omstændigheder føre til en blokering af hju- lene.

OBS: Ved evt. efterbestilling af baghjul skal man Delte ubetinget gøre opmærksom på bremsen, da denne bremse kræver en speciel bremsskive.

En forkert bremseskive medfører deaktivering af håndbremsens funktion!

Vedligeholdelse:

• Bremseklodserne kan blive slidte under brug og bremsen kræver vedligeholdelse. Indstillingen af bremsen kan gøres på bremsegrebet, når låsemøtrikken løsnes, og justeringsskruen bolten skrues af.
  – Hvis venstre og højre bremseeffekt afviger, vip klapvognen og juster bolten under bremse "husene" nær hjulene.
• Bolten kan skrues på og skrues af ved hjælp af en 8 mm kæbe skruenøgle. Hvis du skruer bolten af forøges bremseeffekten. Indstillingen skal foretages, således at bremse effekten er den samme på begge hjul.

Indstilling af ligeløb

Skærmholder på vognen

- Sportsvognens sete er konstruert for barn fra fødsel til 15 kg.

- Bærebager eller barne- og sportsvogner må kun benyttes til transport og ikke som erstatning for seng eller vogge.

- Pass på at du ikke klemmer deg selv eller andre när du slår understellet opp eller sammen.

Modeller med forsinkelsesbrems:

Du betjener forsinkelsesbremsen med bremsegrepet på skyveren. Bremseeffekten stilles inn med justeringsskruen på bremsepaken på vognen.

Henvisning: Bremsen skal kun tjene til en forsiktig forsinkelse, ikke til blokkering av hjulene.

NB: Ved eventuelle etterbestillinger av bakhjulene skal det ubetinget henvises til forsinkelsesbremsen da denne bremsen krever en spesiell bremseskive. En feil bremseskive setter funksjonen til stoppebremsen ut av kraft!

Vedlikehold:
