INSTRUKCJA OBSŁUGI Cosmo Teutonia

Zwenkwiel los Zwenkwiel vast

Ważne: zachować tę instrukcję na przyszłość!

Produkty firmy teutonia łączą w sobie sprawdzoną jakość ręcznego wykonania z technicznymi innowacjami oraz modnym designem. Marka teutonia to jakość spełniająca najwyższe wymagania. Logo firmy teutonia- w postaci tęczy jest gwarancją, że mają Państwo do czynienia z oryginalnym produktem teutonia. Przed rozpoczęciem użytkowania prosimy o dokładne zapoznanie się z niniejszą instrukcją (zwłaszcza ze wskazówkami dotyczącymi bezpieczeństwa) i zachowanie jej na przyszłość oraz na wypadek pytań. Nie przestrzegając poniższych wskazówek mogą Państwo narazić dziecko na niebezpieczeństwo.

Zapewniamy, że kupując nasz produkt dokonali Państwo właściwego wyboru, a Państwa dziecko poczuje, że jest w dobrych rękach. W przypadku, gdyby mieliby Państwo powód do złożenia reklamacji prosimy o zwrócenie się do sprzedawcy.

Zespół firmy teutonia

Informacje ogólne

Produkt przetestowano w zakresie temperatur od -20 °C do +60 °C. Pomimo, iż użyte przez nas materiały odznaczają się doskonałymi parametrami takimi jak przepuszczalność powietrza etc. wiele materiałów jest bardzo wrażliwych na intensywne działanie światła słonecznego. Doświadczenie nauczyło nas, że promienie słoneczne mają działanie na tyle agresywne, iż zaleca się stawianie wózka w cieniu. Należy unikać stawiania wózka w pełnym słońcu, by zachować dłużej jego kolor. Nie możemy zapobiec różnicom w kolorach, które występują pomiędzy poszczególnymi partiami produkcyjnymi. W tym przypadku reklamacje nie zostaną uznane. Prosimy o zrozumienie, że nieodpowiednie obchodzenie się z towarem, ewentualne plamy po deszczu, u góry wymienione różnice w kolorach, nie uprawniają do reklamacji. Regularna pielęgnacja wszystkich metalowych części, szczególnie części z chromu oraz po pobytach nad morzem jest konieczna, aby mogła zostać zachowana wysokiej jakości optyka towaru. W tym celu wystarczą środki czyszczące dostępne powszechnie na rynku. Końcówki osi wymagają czyszczenia i naoliwiania w odstępie 4 tygodni.

Ogólne wskazówki bezpieczeństwa

! UWAGA:

Są Państwo odpowiedzialni za bezpieczeństwo swojego dziecka. Nie przestrzegając poniższych wskazówek mogą Państwo narazić dziecko na niebezpieczeństwo. Nie można przewidzieć wszystkich możliwych warunków i sytuacji. Rozsądek, ostrożność i rozwaga to czynniki, których nie dostarczy ten produkt; wymaga się ich od osoby, która użytkuje wózek. Osoba użytkująca wózek i jego akcesoria powinna zrozumieć wszystkie zalecenia. Każdej osobie mającej użyć wózek i jego akcesoria należy objaśnić ich prawidłową obsługę. W przypadku, gdy instrukcje są niezrozumiałe i konieczne są dodatkowe wyjaśnienia lub mają Państwo dodatkowe pytania prosimy o kontakt z autoryzowanym sprzedawcą produktów firmy teutonia.

• OSTRZEŻENIE: Nie należy nigdy zostawiać dziecka bez nadzoru.
• OSTRZEŻENIE: Należy przypinać dziecko pasami.
• OSTRZEŻENIE: Przed użyciem należy upewnić się, że wszystkie blokady zamknęły się prawidłowo.
• OSTRZEŻENIE: Aby zapobiec obrażeniom, należy się upewnić, że dziecko przebywa w odpowiedniej odległości przed przystąpieniem do rozkładania lub składania wózka.
• OSTRZEŻENIE: Nie należy pozwalać dziecku bawić się tym produktem.
• OSTRZEŻENIE: Przed użyciem należy upewnić się, że mocowania gondoli lub siedzisko prawidłowo się zatrzasnęły.
• OSTRZEŻENIE: Produkt ten nie jest przewidziany do joggingu, biegania lub skatingu.
• OSTRZEŻENIE: Każde obciążenie umiesz- czone na rączce wózka i / lub z tyłu oparcia i / lub po którejkolwiek ze stron wózka wpły- wa na stabilność wózka.

Pozostałe ważne wskazówki bezpieczeństwa

- teutonia nie gwarantuje bezpieczeństwa produktu w przypadku korzystania z akcesoriów i części zamiennych, które nie są produkowane lub zatwierdzone przez teutonia. W przypadku korzystania z takich akcesoriów i części zamiennych gwarancja wygasa ze skutkiem natychmiastowym.

- Wózek dziecięcy przewidziano wyłącznie dla jednego dziecka.

- Siedziska i godnoli nie wolno używać w sa- mochodzie.

- Wózek spacerowy jest przeznaczony dla dziecka w wieku od urodzenia do 15kg wagi.

- Gondole, ewentualnie wózki dziecięce i sportowe należy używać wyłącznie do przewożenia i nie mogą służyć jako zastępstwo dla łożeczka lub kołyski.

- Wózek należy stawiać zawsze poza zasięgiem dzieci oraz nie należy pozwalać dzieciom bawić się w wózku lub wózkiem.

- Nie należy pozostawiać wózka z niezablokowanym uprzednio hamulcem. Należy sprawdzić, czy hamulec został prawidłowo zablokowany.

- Podczas wkładania lub wyjmowania dziecka z wózka hamulec powinien być zawsze zablokowany.

- Należy zawsze unikać parkowania na pochyłym terenie.

- W środkach komunikacji publicznej należy zwrócić szczególną uwagę na pewne ustawienie wózka.

- Po schodach wózek należy wtaczać lub sta- czać powoli.

- Nie należy nigdy kłaść na budce żadnych przedmiotów.

- Maksymalne obciążenie siatki na zakupy wynosi 5 kg (11 lbs). Ciężkie przedmioty należy zawsze umieszczać po środku kosza na zakupy.

- Należy uważać podczas składania i rozkładania stelaża, aby nie przytrzasnąć siebie lub innych.

• Podczas przenoszenia wózka przez przeszkody (np. schody) zwrócić uwagę na to, by żadna z blokad nie została odbezpie-czona.
• Podczas dokonywania regulacji należy zwrócić uwagę na to, by Państwa dziecko nie znalazło się w zasięgu ruchomych części.
• Zbyt duże obciążenie, nieprawidłowe składanie lub użytkowanie z niedozwolonymi akcesoriami może być przyczyną uszkodzenia lub zniszczenia wózka.
• Podnóżek nie został przewidziany do transportu ciężarów lub drugiego dziecka.
• Przed pierwszym użyciem wózka należy: usunąć wszystkie naklejki i zawieszki, które NIE zawierają wskazówek bezpieczeństwa.
• Nie należy nigdy używać podnóżka lub pałąka ochronnego do podnoszenia lub przenoszenia wózka.
• Dla dzieci w wieku do 6 miesięcy zaleca się korzystanie tylko z oparcia w najniższym położeniu.

Stawianie wózka

Uwaga: Ogumienie może w pewnych okolicznościach zafarbować wykładzinę podłogową.

Ciała obce na bieżniku opon (np. kamyki) należy usunąć, by uniknąć ewentualnych uszkodzeń podłoża. Ekstremalne temperatury, a zwłaszcza bezpośredni kontakt z gorącymi powierzchniami (jakie występują w lecie wewnątrz auta) może spowodować trwałe odkształcenie niepompowa- nych kół.

Tego rodzaju reklamacje lub roszczenia nie zostaną uzna- ne.

Czyszczenie elementów z materiału

W przypadku mniejszych plam posługując się wilgotną szmatką i czystą wodą należy oczyścić ostrożnie zabrudzone miejsca. Należy unikać (szczególnie w przypadku ciemnych materiałów) mocnego pocierania. Wszystkie zdejmowane elementy z materiału można prać z użyciem delikatnego środka piorącego (bez optycznych wybielaczy) w pralce w temperaturze 30°C/85°F (pranie delikatne). Zob. oddzielne wskazówki pielęgnacji na materiale.

Peleryna przeciwdeszczowa

W przypadku deszczu należy założyć pelerynę przeciw- deszczową na cały wózek.

Uwaga: Peleryna przeciwdeszczowa nie jest zabawka! Proszę nigdy nie zostawiać dziecka bez nadzoru! Celem optymalnej wentylacji wózka zalecamy zakładać pelerynę tylko na czas trwania deszczu.

Ściaganie pokrycia budki

Do prania należy wyciągnąć oba pałąki budki z pokrowca. (zob. rysunek).

Należy poluzować śrubę za pomocą śrubokrętu i usunąć przycisk guzikowy. Następnie należy wyciągnąć pałąki budki z przegubu i pokrowca. Po wypraniu należy przeprowadzić montaż w odwrotnej kolejności.

Należy zwrócić uwagę na to, by pałąki zostały wsunięte w obie prowadnice. Nie wolno pomylić ze sobą przedniego i tylnego pałąka.

Ustawianie stelaża

Składanie należy przeprowadzać na podłożu, które nie zarysuje stelaża. Wcisnąć zabezpieczenie transportowe (1) do wewnątrz i pociągnąć popychacz (2) do góry tak, by blokady popychacza zatrzasnęły się (3) po obu stronach.

OSTRZEŻENIE: Przed użyciem należy upewnić się, że wszystkie blokady zamknęły się prawidłowo.

Składanie stelaża

Składanie należy przeprowadzać na podłożu, które nie zarysuje stelaża. Należy pociągnąć tuleje 1 po obu stronach jednocześnie ile się tylko da do góry. Następnie należy przesunąć popychacz 2 w dół.

Można teraz dodatkowo zmniejszyć wymiary składając górną część popychacza. Zabezpieczenie transportowe (3) zablokuje się samoczynnie.

Montaż i demontaż kółek

W celu przeprowadzenia montażu i demontażu należy uprzednio nacisnąć sprężynę zabezpieczającą 1. Podczas montażu należy zwrócić uwagę na prawidłowe zatrzaśnięcie się sprężyny zabezpieczającej.

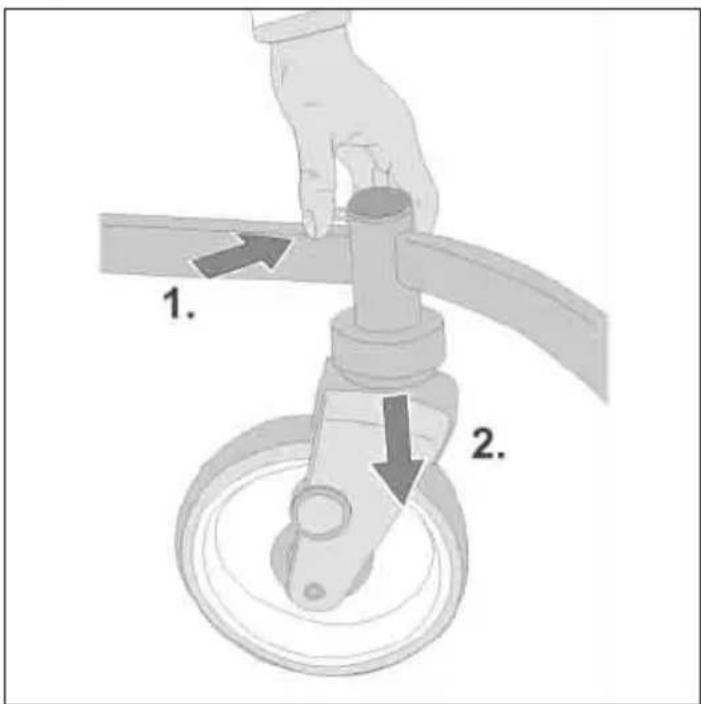

Zdejmowanie koła skrętnego

1. 2.

Montaż kółek

Koło skrętne odblokowane

Koło skrętne zablokowane

Celem zwiększenia komfortu jazdy zaleca się nie blokowanie kół do jazdy.

Pokrowiec na siedzisko.

Do prania pokrowiec można zdjąć z siedziska. Należy od- piąć napy na siedzisku.

Uwaga: Przy zakładaniu pokrowca na siedzisko, należy przeciągnąć 5-punktowe pasy bezpieczeństwa przez otwo-ry tak, aby pasy nie przekręciły się.

Teleskopowy, składany popychacz

Należy trzymać wciśnięte przyciski regulacyjne po obu stronach i ustawić wysokość popychacza w żądanej pozycji.

Uruchomienie blokady hamulca

Hamulec blokuje się przyciskając do dołu długie skrzydło hamulca 1. W przypadku, gdy hamulec nie daje się lekko zablokować, należy przesunąć wózek o kilka centymetrów w przód lub w tył, tak by pręty
hamulca prawidłowo zablokowały felgi. Należy upewnić się, że hamulec prawidłowo się zatrzasnął. Zwolnienie hamulca następuje poprzez przyciśnięcie do dołu krótkiego skrzydła hamulca 2.

Zakładanie i zdejmowanie sportowego siedziska lub nosidełka (gondoli)

1 2 1 2

Gondolę (sportowe siedzisko lub nosidelko) należy założyć na stelaż wózka w taki sposób, by boczny pałąk 1 gondoli zatrzasnął się po każdej stronie stelaża w przewidzianych do tego celu rowkach 2 przesuwając przy tym gondolą aż do oporu. Blokady zatrzasną się automatycznie. (zablokowaniu powinien towarzyszyć odgłos „kliknięcia“)

OSTRZEŻENIE:

Przed rozpoczęciem użytkowania należy sprawdzić, czy sportowe siedzisko lub nosidełko zostało prawidłowo zablokowane. Gondola jest zamocowana prawidłowo, jeżeli czerwone pole na dźwigni zwalniającej przestało być widoczne. Aby zdjąć gondolę należy najpierw przestawić dźwignię bloku-jącą (3) w góre a następnie dźwignię zwalniającą (4) w dół, aż dźwignia się zablokuje. (będzie widoczne czerwone pole). Następnie należy wyczepić gondolę z rowków i zdjąć ją.

Obstuga budki

Należy włożyć elementy wtykowe przegubów budki w odpowiednie otwory w podłokietnikach lub nosidełku.

Uwaga: Należy zamocować koniecznie przyciski guzikowe z tyłu na końcu budki po drugiej stronie podłokietników, tak by budka stanowiła również ochronę przed wypad nięciem.

Aby zdjąć budkę należy zwolnić w razie konieczności przyciski guzikowe po drugiej stronie podłokietników, wcisnąć guziki odblokowujące umieszczone przy elementach wtykowych przegubów budki i wyciągnąć przeguby z otworów. Celem zapewnienia lepszej wentylacji można odsunąć zamek umieszczony na końcu budki.

Regulacja oparcia

Blokadę oparcia należy pociągnąć do góry, aby przestawić nachylenie (4 pozycje siedzą-co-leżące + pozycja składania całkowicie z przodu)

Regulacja podnóżka

Należy wcisnąć i przytrzymać blokadę skrzynki na nóżki, skrzynkę można ustawiać w 3 różnych pozycjach.

Obsługa 5-punktowych szelek

3 2 1

Pasy ramienne można ustawić na 3 różnych wysokościach.

Pasy należy ustawiać zawsze na wysokości najbardziej zbliżonej do wysokości ramion dziecka.

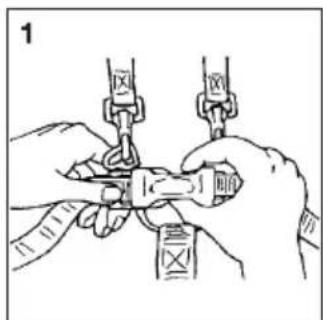

Należy odpiąć szelki naciskając na zatrzaski języków po obu stronach, jak pokazano to na rysunku 1. Koniecznym jest oddzielenie pasów ramiennych od pasów biodrowych. Należy posadzić dziecko w wózku, przełożyć oba ramiona przez szelki i zapiąć języki w zatrzaskach.

OSTRZEŻENIE: Należy używać pasa kroczowego zawsze w połączeniu z pasem biodrowym.

Punkty mocujące (D-Ringami) dla osobnej uprzęży znajdują się na zewnętrznych zakończeniach pasów biodrowych.

Regulacja pasów

Pasy ramienne napinanie luzowanie

Obsługa przedłużenia powierzchni do leżenia (dostępne wraz z innymi akcesoriami)

W razie potrzeby przedłużenie powierzchni do leżenia można przymocować na końcu sportowego fotelika złączkami wtykowymi.

Pałąk zabezpieczający

Należy wetknąć elementy wtykowe przez szczeliny w pokrowcu siedzenia w umieszczone poniżej gniazda w podłokietnikach. Należy zwrócić uwagę na to, by pałąk ochrony zatrzasnął się prawidłowo po obu stronach. Aby zdjąć pałąk należy nacisnąć przyciski guzikowe umiesz-czone przy elementach wtykowych. Aby ułatwić dziecku wsiadanie i wysiadanie wystarczy poluzować i odchylić do góry pałąk tylko z jednej strony.

Specyfika wariantów modeli

Modele z hamulcem opóź- niającym:

Uruchomić hamulec opóźniający przy pomocy uchwytu hamulca przy rączce wózka. Działanie hamulca można ustawić przy pomocy śruby

nastawczej znajdującej się na dźwigni hamulca wózka.

Wskazówka: Hamulec powinnien być stosowany do deli- katnego zwalniania, w żadnym wypadku do blokowania kółek.

Uwaga: W przypadku ewentualnego dodatkowego zamawiania tylnych kółek, proszę poinformować o istnieniu hamulca opóźniającego, ponieważ hamulec ten wymaga specjalnej tarczy hamulca. Niewłaściwa tarcza hamulca może spowodować nie zadziałanie hamulca opóźniającego!

Konserwacja:

– W czasie użytkowania mogą zużyć się klocki hamulcowe dlatego hamulec wymaga konserwacji. Hamulec można ustawić na dźwigni hamulca gdy nakrętka zabezpieczająca jest rozlużniona, a śruba regulacyjna jest odkręcona.

– Jeśli hamulec po stronie prawej i po stronie lewej działa inaczej należy ustawić wózek do góry nogami (na miękkim podłożu) i wyregulować śrubę pod obudowami hamulcowymi w pobliżu kół.

– Śruby można przykręcić i odkręcić za pomocą klucza szczękowego 8mm. Odkręcając śruby zwiększa się efekt hamowania. Ustawienie musi być wykonane tak, że efekt hamowania jest taki sam w obu kołach.

Regulacja liniowości kół

Uchwyt do zamocowania parasola przy wózku
