Delta - Passeggino Teutonia - Manuale utente e istruzioni gratuiti

Marca	Teutonia
Modello	Delta
Tipo di prodotto	Passeggino (utilizzabile con navicella fino a 6 mesi, poi sedile passeggino fino a 3 anni)
Età consigliata	Dalla nascita (con navicella) fino a circa 3 anni (15 kg)
Peso massimo del bambino	15 kg
Funzioni principali	Telaio pieghevole, maniglia girevole e regolabile in altezza, imbracatura a 5 punti, capote regolabile con aerazione, schienale reclinabile, poggiapiedi regolabile, freno di bloccaggio, arco di sicurezza rimovibile, navicella rimovibile
Manutenzione e pulizia	Lavaggio in lavatrice a 30°C programma delicato per le parti in tessuto rimovibili, pulizia locale con panno umido, lubrificazione dei perni degli assali ogni 4 settimane
Sicurezza	Freno di stazionamento ad aletta, imbracatura a 5 punti, verifica dei blocchi prima di ogni utilizzo, non lasciare mai il bambino incustodito
Ricambi e riparabilità	Disponibili presso il rivenditore autorizzato (kit di riparazione vernice, ruote, ecc.)
Informazioni generali	Temperatura di utilizzo da -20°C a +60°C, evitare esposizione prolungata al sole, testato TÜV
Carico massimo del cestello	5 kg
Pressione delle ruote gonfiabili	1,5 a 2 bar (rispettare la pressione massima indicata sul pneumatico)
Accessori compatibili	Cappottina antipioggia, prolunga per sdraio, arco di sicurezza, navicella
Alimentazione	Nessuna (prodotto manuale)

Domande frequenti - Delta Teutonia

Come installare e fissare il seggiolino o la navicella sul telaio?

Posizionare la parte superiore sul telaio inserendo i ganci laterali nelle quattro fessure predisposte, quindi spingere fino in fondo. I dispositivi di bloccaggio si chiudono automaticamente. Verificare che la zona rossa dietro i dispositivi non sia più visibile.

Come piegare il telaio del passeggino Teutonia Delta?

Premere i due pulsanti di sblocco situati sul telaio, quindi allentare la leva di arresto (sollevare). Ripiegare la maniglia dall'altro lato. Per ridurre ulteriormente il volume, ripiegare la parte superiore della maniglia.

Come regolare l'imbracatura a 5 punti?

Aprire l'imbracatura premendo le linguette di chiusura su entrambi i lati. Posizionare il bambino con le braccia passate nelle aperture, quindi agganciare le linguette nella chiusura della cinghia tra le gambe. Regolare la tensione utilizzando il dispositivo di regolazione situato sulle cinghie.

Come pulire le parti in tessuto del passeggino?

Per le piccole macchie, pulire con un panno umido e acqua chiara. Le parti in tessuto rimovibili (rivestimento del sedile, rivestimento della capote) possono essere lavate in lavatrice a 30°C programma delicato, senza sbiancante ottico.

Come fissare e utilizzare la cappottina antipioggia?

Stendere la cappottina antipioggia su tutto il passeggino appena piove. Attenzione: non è un giocattolo. Non lasciare mai il bambino incustodito. Per un'aerazione ottimale, utilizzarla solo durante il temporale.

Qual è il peso massimo che il passeggino può supportare?

Il bambino non deve superare i 15 kg (circa 3 anni). Il cestello portabagagli può supportare fino a 5 kg.

Come regolare la capote del passeggino?

Per aerare, aprire la cerniera sulla parte terminale della capote e arrotolare la visiera. L'articolazione consente una regolazione silenziosa spingendo l'arco anteriore verso il basso e tenendolo premuto per regolare la posizione.

Come mantenere le ruote gonfiabili?

Gonfiare le ruote a una pressione da 1,5 a 2 bar (non superare la pressione indicata sul pneumatico). Utilizzare una valvola di gonfiaggio per auto. In caso di foratura, riparare con una toppa per bicicletta o una bombola anti-foratura.

Posso usare il passeggino per fare jogging o correre?

No, questo prodotto non è adatto per jogging, corsa, skate o altre attività sportive. È progettato per un uso tipico di passeggiata.

Come rimuovere l'arco di sicurezza?

Per rimuovere l'arco di sicurezza, spingere all'indietro i ganci di sblocco situati sotto il bracciolo su entrambi i lati. Per rimontarlo, inserirlo nelle aperture fino allo scatto.

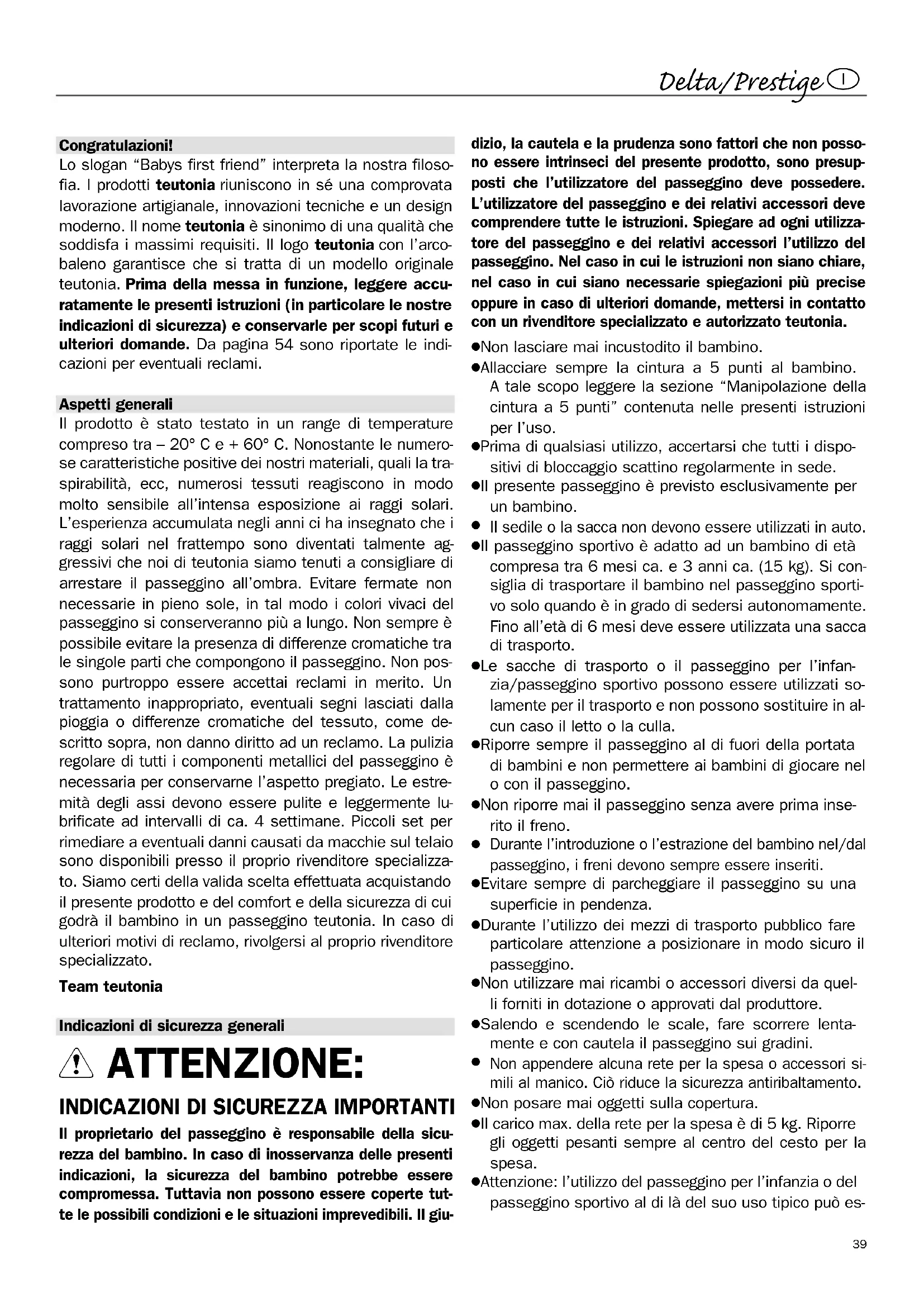

MANUALE UTENTE Delta Teutonia

Lo slogan “Babys first friend” interpreta la nostra filosofia. I prodotti teutonia riuniscono in sé una comprovata lavorazione artigianale, innovazioni tecniche e un design moderno. Il nome teutonia è sinonimo di una qualità che soddisfa i massimi requisiti. Il logo teutonia con l’arcobaleno garantisce che si tratta di un modello originale teutonia. Prima della messa in funzione, leggere accuratamente le presenti istruzioni (in particolare le nostre indicazioni di sicurezza) e conservarle per scopi futuri e ulteriori domande. Da pagina 54 sono riportate le indicazioni per eventuali reclami.

Aspetti generali

Il prodotto è stato testato in un range di temperature compreso tra – 20° C e + 60° C. Nonostante le numerose caratteristiche positive dei nostri materiali, quali la traspirabilità, ecc, numerosi tessuti reagiscono in modo molto sensibile all'intensa esposizione ai raggi solari. L'esperienza accumulata negli anni ci ha insegnato che i raggi solari nel frattempo sono diventati talmente aggressivi che noi di teutonia siamo tenuti a consigliare di arrestare il passeggino all'ombra. Evitare fermate non necessarie in pieno sole, in tal modo i colori vivaci del passeggino si conserveranno più a lungo. Non sempre è possibile evitare la presenza di differenze cromatiche tra le singole parti che compongono il passeggino. Non possono purtroppo essere accettai reclami in merito. Un trattamento inappropriato, eventuali segni lasciati dalla pioggia o differenze cromatiche del tessuto, come descritto sopra, non danno diritto ad un reclamo. La pulizia regolare di tutti i componenti metallici del passeggino è necessaria per conservarne l'aspetto pregiato. Le estremità degli assi devono essere pulite e leggermente lubrificate ad intervalli di ca. 4 settimane. Piccoli set per rimediare a eventuali danni causati da macchie sul telaio sono disponibili presso il proprio rivenditore specializzato. Siamo certi della valida scelta effettuata acquistando il presente prodotto e del comfort e della sicurezza di cui godrà il bambino in un passeggino teutonia. In caso di ulteriori motivi di reclamo, rivolgersi al proprio rivenditore specializzato.

Team teutonia

Indicazioni di sicurezza generali

ATTENZIONE:

INDICAZIONI DI SICUREZZA IMPORTANTI

Il proprietario del passeggino è responsabile della sicurezza del bambino. In caso di inosservanza delle presenti indicazioni, la sicurezza del bambino potrebbe essere compromessa. Tuttavia non possono essere coperte tutte le possibili condizioni e le situazioni imprevedibili. Il giudizio, la cautela e la prudenza sono fattori che non possono essere intrinseci del presente prodotto, sono presupposti che l'utilizzatore del passeggino deve possedere. L'utilizzatore del passeggino e dei relativi accessori deve comprendere tutte le istruzioni. Spiegare ad ogni utilizzatore del passeggino e dei relativi accessori l'utilizzo del passeggino. Nel caso in cui le istruzioni non siano chiare, nel caso in cui siano necessarie spiegazioni più precise oppure in caso di ulteriori domande, mettersi in contatto con un rivenditore specializzato e autorizzato teutonia.

• Non lasciare mai incustodito il bambino.
• Allacciare sempre la cintura a 5 punti al bambino. A tale scopo leggere la sezione “Manipolazione della cintura a 5 punti” contenuta nelle presenti istruzioni per l’uso.
• Prima di qualsiasi utilizzo, accertarsi che tutti i dispositivi di bloccaggio scattino regolarmente in sede.
• Il presente passeggino è previsto esclusivamente per un bambino.
• Il sedile o la sacca non devono essere utilizzati in auto.
• Il passeggino sportivo è adatto ad un bambino di età compresa tra 6 mesi ca. e 3 anni ca. (15 kg). Si consiglia di trasportare il bambino nel passeggino sportivo solo quando è in grado di sedersi autonomamente. Fino all'età di 6 mesi deve essere utilizzata una sacca di trasporto.
• Le sacche di trasporto o il passeggino per l'infanzia/passeggino sportivo possono essere utilizzati solamente per il trasporto e non possono sostituire in alcun caso il letto o la culla.
• Riporre sempre il passeggino al di fuori della portata di bambini e non permettere ai bambini di giocare nel o con il passeggino.
• Non riporre mai il passeggino senza avere prima inserito il freno.
• Durante l'introduzione o l'estrazione del bambino nel/dal passeggino, i freni devono sempre essere inseriti.
• Evitare sempre di parcheggiare il passeggino su una superficie in pendenza.
• Durante l'utilizzo dei mezzi di trasporto pubblico fare particolare attenzione a posizionare in modo sicuro il passeggino.
• Non utilizzare mai ricambi o accessori diversi da quelli forniti in dotazione o approvati dal produttore.
• Salendo e scendendo le scale, fare scorrere lenta- mente e con cautela il passeggino sui gradini.
• Non appendere alcuna rete per la spesa o accessori simili al manico. Ciò riduce la sicurezza antiribaltamento.
  ●Non posare mai oggetti sulla copertura.
• Il carico max. della rete per la spesa è di 5 kg. Riporre gli oggetti pesanti sempre al centro del cesto per la spesa.
• Attenzione: l'utilizzo del passeggino per l'infanzia o del passeggino sportivo al di là del suo uso tipico può es-

sere pericoloso. Il presente prodotto non è adatto per jogging, corsa, skating o attività simili.

• Durante l'apertura e la chiusura del telaio fare attenzione a non incastrare se stessi o altre persone.
• Durante il trasporto del passeggino su ostacoli (ad es. scale) fare attenzione a che nessun arresto si sblocchi.
• Durante le regolazioni fare attenzione che il bambino non si trovi nelle vicinanze di parti mobili.
• Un carico eccessivo, una chiusura inappropriata o l'utilizzo di accessori non autorizzati possono danneggiare o distruggere il passeggino.

Arresto del passeggino con ruote pneumatiche ATTENZIONE: i pneumatici possono, in determinate cir- costanze, causare uno scolorimento del rivestimento del pavimento.

Eventuali reclami o diritti di rivalsa in merito non saranno accettati.

Pulizia dei componenti in tessuto

In caso di piccole macchie, pulire con cautela la parte interessata con un panno inumidito e acqua. Evitare, soprattutto in caso di un tessuto scuro, di sfregare intensamente. Tutti i componenti in tessuto smontabili possono essere lavati normalmente con un detergente delicato (senza agente sbiancante) in lavatrice a 30 °C (lavaggio per capi delicati). Ved. istruzioni per la pulizia sul componente in tessuto.

Rivestimento del sedile con protezione anti-caduta

Sotto ai braccioli sono applicate mediante chiusura in velcro coperture laterali, che possono essere rimosse per una migliorò ventilazione. Il rivestimento del sedile con protezione anti-caduta può essere pulito, in caso di sporco normale, con un panno umido. Se necessario, ad es.

per il lavaggio, può essere rimosso dall'unità sedile. Staccare i bottoni a pressione dei braccioli ed estrarre i componenti maschio della barra in metallo dai braccioli (chiusura a moschettone). Quindi estrarre la barra in metallo dal rivestimento in tessuto.

Durante il montaggio fare attenzione alla corretta posizione delle battute dei componenti maschio.

Protezione antipioggia

In caso di pioggia, coprire tempestivamente l'intero passeggino con la protezione antipioggia. ATTENZIONE: la protezione antipioggia non è un giocattolo! Non lasciare mai incustodito il bambino. Per una ventilazione ottimale del passeggino si consiglia di applicare la protezione antipioggia solo per la durata della pioggia.

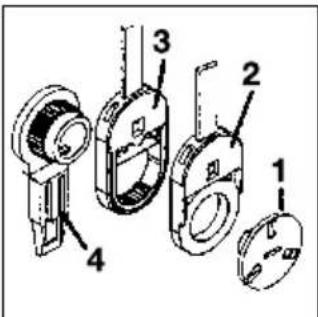

Rimozione del rivestimento della copertura

Prima di procedere al lavaggio, rimuovere le due staffe della copertura dal rivestimento, come indicato di seguito (ved. schizzo). 1. Aiutandosi con una moneta ed esercitando una leggera pressione, ruotare di 90° i coperchi 1 degli snodi della copertura ed estrarli. 2. Staccare la

staffa anteriore della copertura 3 e la staffa posteriore 2 inclusi i supporti in plastica fissati dal componente maschio 4. 3. Estrarre con cautela le staffe della copertura dagli anelli di guida. Dopo il lavaggio, procedere al montaggio seguendo l'ordine inverso. Durante questa operazione fare attenzione a non invertire la staffa anteriore e quella posteriore.

Installazione del telaio

Tirare verso l'alto il manico 1 (impugnatura) fino alla battuta. In tal modo gli arresti del manico 2 scattano in sede e la leva di arresto 3 si posiziona automaticamente come ulteriore sicurezza sul tubo. Prima dell'utilizzo, accertarsi che tutti i dispositivi di bloccaggio siano chiusi.

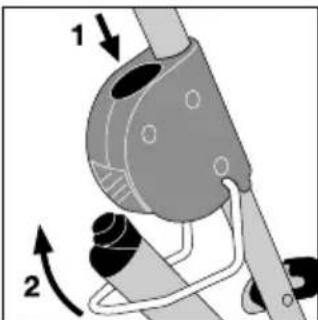

Chiusura del telaio

1 2

Premere i due pulsanti di sbloccaggio 1, in modo tale che il telaio possa essere piegato. Staccare la leva di arresto 2 (sollevandola) e piegare il manico sull'altro lato. Ora è possibile ridurre ulteriormente le dimensioni di ingombro, reclinando la parte superiore del manico.

Montaggio e smontaggio delle ruote

1 2 3

Per il montaggio e lo smontaggio, premere innanzitutto le molle di arresto 1. Durante il montaggio fare attenzione affinché le molle di arresto scattino correttamente in sede.

Inserimento e fissaggio dell'inserto del sedile

Collocare l'inserto del sedile nell'unità sedile. Tirare le estremità della cintura, senza torcerle, attraverso le rispettive aperture. Fissare le fibbie ad incastro dell'estremità superiore dello schienale con i contropezzi dell'inserto del sedile. Posizionare la parte aggiuntiva della cinghia di imbracatura intorno alla barra di protezione e chiudere il pulsante a pressione. L'inserto del sedile è rivoltabile, così che in base alle condizioni atmosferiche può essere rivolto verso l'alto il lato in tessuto o in felpa.

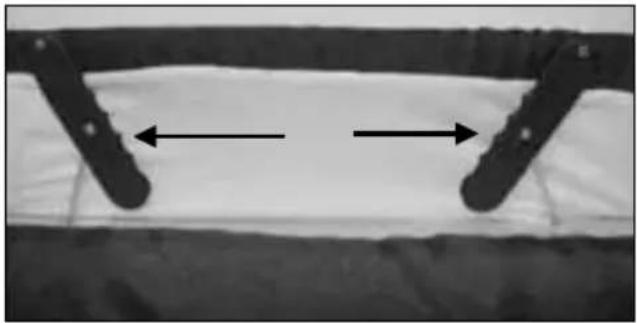

Installazione e chiusura della sacca di trasporto

Premere verso l'esterno gli arresti di installazione presenti sui due lati all'interno della sacca, fino a quando scattano in sede producendo un "clic". Fare attenzione a non incastrare il tessuto.

Per chiudere la sacca premere nuovamente i due arresti di installazione verso l'interno.

Manico pieghevole e regolabile in altezza

Tenere premuti i riflettori sui due lati e modificare l'altezza del manico nella pozione desiderata.

Azionamento del freno di stazionamento

Il freno viene bloccato pre- mendo verso il basso la su- perficie lunga del freno 1. Nel caso in cui non sia possibile bloccare facilmente il freno, spingere il passeggino in avanti o indietro per alcuni centimetri, affinché le aste del freno si innestino corretta- mente nel cerchione. Sblocca-

re il freno spingendo verso il basso la superficie corta del freno 2.

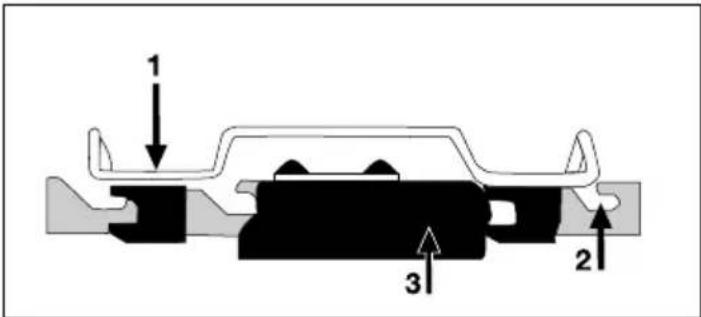

Applicazione e rimozione dell'inserto passeggino sportivo o della sacca (parte superiore)

1 3 2

Posizionare la parte superiore sul telaio in modo tale che le staffe laterali 1 di ogni lato scattino nelle quattro fessure previste 2 e spingere la parte superiore fino alla battuta. Gli arresti 3 si chiudono quindi automaticamente. La parte superiore è posizionata in modo sicuro quando il campo rosso dietro agli arresti non è più visibile. Per rimuovere la parte superiore, premere verso il basso gli arresti fino alla battuta. Quindi estrarre la parte superiore dalle fessure e rimuoverla.

Manipolazione della copertura

Inserire i componenti maschio degli snodi della copertura nelle relative aperture dei braccioli o della sacca di trasporto e fissare i bottoni a pressione ai relativi contropezzi. Per la rimozione, staccare i bottoni automatici, premere i fermagli dall'esterno ed estrarre gli snodi dalle aperture. Per la ventilazione è possibile aprire la chiusura lampo presente sull'estremità testa della copertura e arrotolare la tendina. Lo snodo della copertura permette una regolazione silenziosa, premendo al centro verso il basso la staffa anteriore della copertura, tenendo premuto e portando la copertura nella posizione desiderata. È possibile regolare la copertura anche senza premere verso il basso la staffa della copertura. Il rumore prodotto non influisce sul funzionamento e sull'usura.

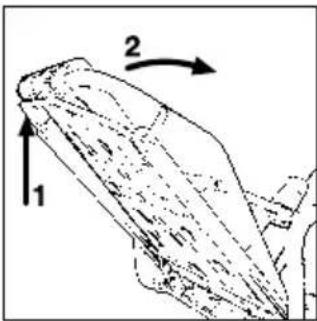

Regolazione dello schienale

2 1

Tirare verso l'alto l'impugnatura 1 e portare lo schienale 2 nella posizione corretta.

Fare attenzione affinché lo schienale scatti di nuovo correttamente in sede.

Durante l'abbassamento dello schienale si innalza automaticamente la protezione anti-caduta.

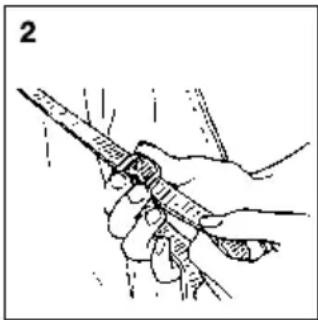

Manipolazione della cintura a 5 punti

1

Aprire la cintura premendo la linguetta di chiusura sui due lati, come mostrato in figura 1. Non è necessario separare le cinture per le spalle dalle cinture per il bacino. Collocare il bambino nel passeggino, infilare le braccia attraverso l'apertura della cintura e inserire le linguette di chiusura nella chiusura della cintura di imbracatura. Regolare la cintura con l'aiuto del dispositivo di regolazione, come mostrato in figura 2. Punti di applicazione (anelli D) per una cintura separata sono presenti sulle estremità esterne delle cinture per il bacino.

Regolazione del poggiapiedi

Sollevare il poggiapiedi e fare scattare la barra nel montante desiderato. Attenzione: sul poggiapiedi è presente un gancio di sicurezza rosso. Con il poggiapiedi in posizione orizzontale, il gancio deve essere premuto nella barra di regolazione.

Manipolazione dell'estensione del letto (disponibile come accessorio)

Se necessario, è possibile fissare l'estensione lavabile del letto ai piedi dell'inserto del passeggino sportivo con le strisce di velcro. Sulla sacca di trasporto Delta l'estensione può essere fissata all'estremità testa come copertura.

Barra di protezione

Inserire la barra di protezione nelle aperture dei braccioli, previste a tale scopo, in modo tale che si incastri sui due lati ("clic"). In base alle esigenze di spazio, la barra di sicurezza può essere inserita in due diverse posizioni. Per rimuovere la barra di protezione premere all'indietro i

ganci di sbloccaggio 1 presenti sotto ai braccioli.

INFORMAZIONI SULLE RUOTE

Per quasi tutti i nostri prodotti è possibile scegliere tra diversi tipi di ruote. Per ragioni di sicurezza possono essere utilizzate esclusivamente combinazioni che sono state testate e approvate dal TÜV. I tipi possibili di ruote per il proprio modello sono contenuti nella tabella sotto riportata. ATTENZIONE: le ruote della collezione 2004 non devono essere utilizzate su prodotti precedenti così come le ruote precedenti non devono essere impiegate sui prodotti della collezione 2004. In tal caso non è più garantito il funzionamento dei freni di stazionamento. In caso di dubbio (ad es. per ordinazioni di ricambi), rivolgersi al proprio rivenditore specializzato. Relativamente alle nostre ruote pneumatiche fare attenzione anche ai seguenti punti.

1. Il comfort di guida ottimale viene raggiunto gonfiando la ruota con una pressione dell'aria compresa tra 1,5 – 2 bar (22 – 29 psi). Attenzione: in ogni caso attenersi alla pressione di riempimento max. indicata sui pneumatici. Un suo superamento può causare in determinate circostanze incidenti e lesioni. 2. La ruota pneumatica è dotata di una valvola auto, in modo tale che sia possibile un eventuale ulteriore gonfiaggio ad es. presso una stazione di servizio. Attenzione: la pressione di riempimento max. viene raggiunta molto velocemente, in base al volume di riempimento relativamente piccolo. È disponibile in commercio un adattatore per le valvole auto da utilizzare con le tradizionali pompe di gonfiaggio. 3. Nel caso in cui la ruota debba essere riparata o rattoppata, utilizzare un comune accessorio per la riparazione dei pneumatici oppure uno spray per guasti (ad es. per mountain bike, ciclomotori, ecc.). Eseguire al meglio lo smontaggio e il montaggio del rivestimento con due leve smontapneumatici, che rientrano di serie nella dotazione di ogni valido accessorio per la riparazione dei pneumatici. Se necessario, inviarci la ruota tramite il proprio rivenditore specializzato.

Varianti di ruote	09 35	39
Primus 04 x x x
Delta 04 x x x
Prestige 04 x x x
Mistral 04 x x x
Rocky 04 x x x
teutonia-Y2K System 04	x* x*	*

* Set di ruote 32 in teutonia-Y2K System 04
** Set di ruote 40 in teutonia-Y2K System 04
