Märke	Teutonia
Modell	Delta
Produkttyp	Barnvagn (användbar som babyskydd upp till 6 månader, därefter sittvagn upp till 3 år)
Rekommenderad ålder	Från födseln (med babyskydd) till cirka 3 år (15 kg)
Maximal barnvikt	15 kg
Huvudfunktioner	Hopfällbart chassi, vridbart och höjjusterbart handtag, 5-punktssele, justerbar sufflett med ventilation, justerbart ryggstöd, justerbart fotstöd, låsbroms, avtagbar skyddsbåge, avtagbart babyskydd
Underhåll och rengöring	Maskintvätt i 30°C skonsamt program för avtagbara tygdelar, punktrengöring med fuktig trasa, olja axeländarna var 4:e vecka
Säkerhet	Spakbroms, 5-punktssele, kontrollera lås före varje användning, lämna aldrig barnet utan uppsikt
Reservdelar och reparerbarhet	Finns hos auktoriserad återförsäljare (reparationssatser för lack, hjul, etc.)
Allmän information	Användningstemperatur -20°C till +60°C, undvik långvarig solexponering, TÜV-testad
Maximal last i korg	5 kg
Tryck i pumpdäck	1,5 till 2 bar (följ max tryck angivet på däcket)
Kompatibla tillbehör	Regnkappa, sovförlängning, skyddsbåge, babyskydd
Strömförsörjning	Ingen (manuell produkt)

Vanliga frågor - Delta Teutonia

Hur installerar och fäster man sitsenheten eller babyskyddet på chassit?

Placera ovandelen på chassit genom att föra in sidoklämmorna i de fyra avsedda springorna, tryck sedan tills det tar stopp. Låsanordningarna stängs automatiskt. Kontrollera att det röda området bakom anordningarna inte längre syns.

Hur fäller man ihop chassit på Teutonia Delta barnvagnen?

Tryck på de två upplåsningsknapparna på chassit, lossa sedan stoppspaken (lyft). Fäll handtaget åt andra hållet. För att minska volymen ytterligare, fäll den övre delen av handtaget.

Hur justerar man 5-punktselen?

Öppna selen genom att trycka på stängningsflikarna på båda sidor. Placera barnet med armarna genom öppningarna, klicka sedan in flikarna i spännet för grenremmen. Justera spänningen med justeringsanordningen på remmarna.

Hur rengör man tygdelarna på barnvagnen?

För små fläckar, rengör med en fuktig trasa och rent vatten. Avtagbara tygdelar (sittdyna, sufflettklädsel) kan tvättas i maskin på 30°C skonsamt program, utan optisk vitmedel.

Hur fäster och använder man regnkappan?

Dra regnkappan över hela barnvagnen när det regnar. Observera: den är inte en leksak. Lämna aldrig barnet utan uppsikt. För optimal ventilation, använd den endast under regnskuren.

Vad är maxvikten som barnvagnen tål?

Barnet får inte väga mer än 15 kg (cirka 3 år). Förvaringskorgen tål upp till 5 kg.

Hur justerar man suffletten på barnvagnen?

För ventilation, öppna dragkedjan i änden av suffletten och rulla upp fliken. Leden möjliggör tyst justering genom att trycka den främre bågen nedåt och hålla den nere för att justera positionen.

Hur underhåller man pumpdäcken?

Pumpa däcken till ett tryck på 1,5 till 2 bar (överskrid inte trycket som anges på däcket). Använd en bilventil. Vid punktering, laga med en cykellapp eller punkteringsspray.

Kan jag använda barnvagnen för jogging eller löpning?

Nej, denna produkt är inte lämplig för jogging, löpning, skateboard eller andra sportaktiviteter. Den är avsedd för vanliga promenader.

Hur tar man bort skyddsbågen?

För att ta bort skyddsbågen, tryck bakåt på upplåsningskrokarna under armstödet på båda sidor. För att sätta tillbaka den, tryck in den i öppningarna tills det klickar.

BRUKSANVISNING Delta Teutonia

Tryck de båda låsningarna på liftens båda insidorna utåt tills de hakar i och klickar till. Se till att inte tyget blir inklämt.

Tryck de båda låsningarna inåt för att fälla ihop liften.

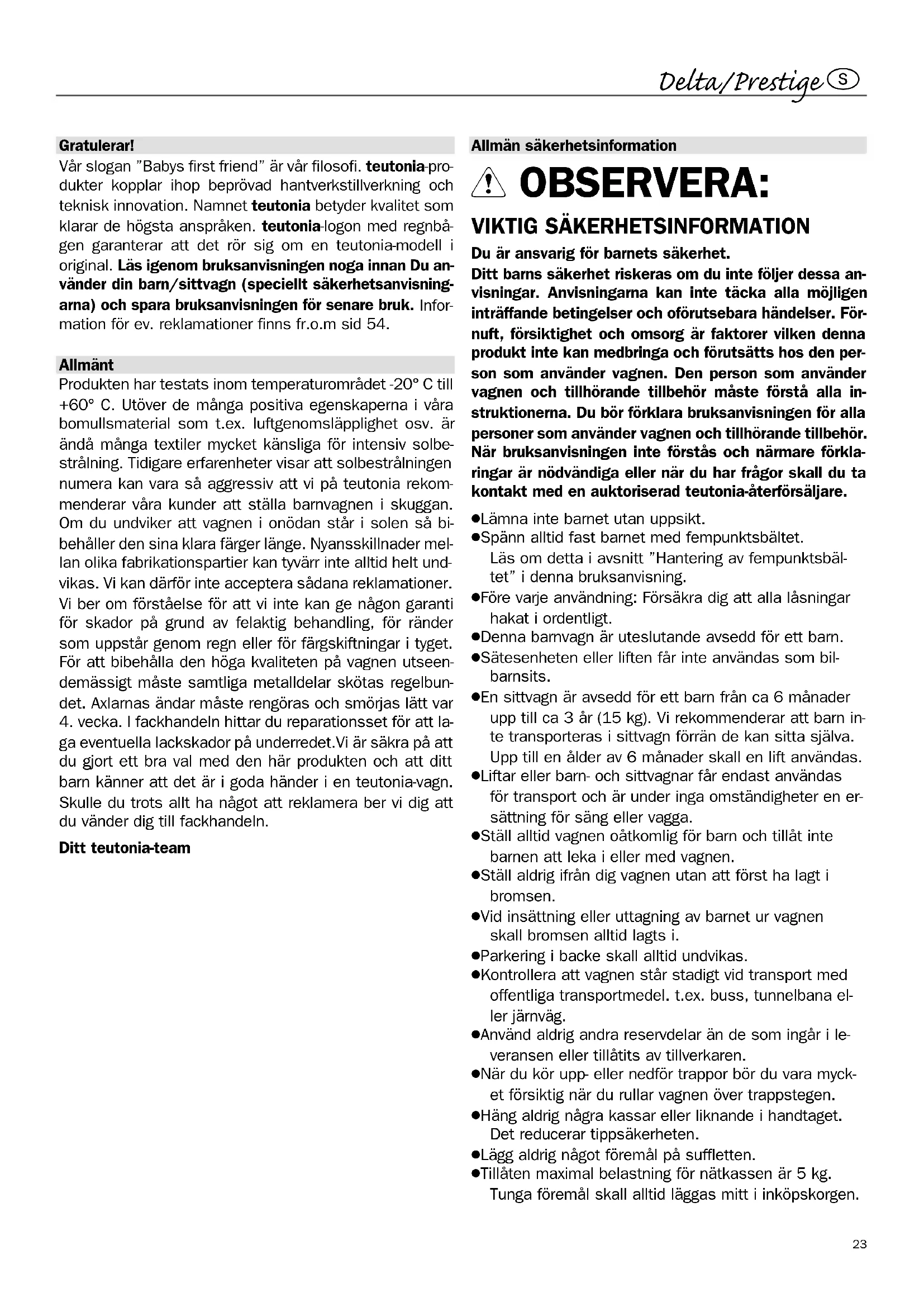

Vår slogan "Babys first friend" är vår filosofi. teutonia-produkter kopplar ihop beprövad hantverkstillverkning och teknisk innovation. Namnet teutonia betyder kvalitet som klarar de högsta anspråken. teutonia-logon med regnbågen garanterar att det rör sig om en teutonia-modell i original. Läs igenom bruksanvisningen noga innan Du använder din barn/sittvagn (speciellt säkerhetsanvisningarna) och spara bruksanvisningen för senare bruk. Information för ev. reklamationer finns fr.o.m sid 54.

Allmänt

Produkten har testats inom temperaturområdet -20° C till +60° C. Utöver de många positiva egenskaperna i våra bomullsmaterial som t.ex. luftgenomsläpplighet osv. är ändå många textiler mycket känsliga för intensiv solbestrålning. Tidigare erfarenheter visar att solbestrålningen numera kan vara så aggressiv att vi på teutonia rekommenderar våra kunder att ställa barnvagnen i skuggan. Om du undviker att vagnen i onödan står i solen så bibehåller den sina klara färger länge. Nyansskillnader mellan olika fabrikationspartier kan tyvärr inte alltid helt undvikas. Vi kan därför inte acceptera sådana reklamationer. Vi ber om förståelse för att vi inte kan ge någon garanti för skador på grund av felaktig behandling, för ränder som uppstår genom regn eller för färgskiftningar i tyget. För att bibehålla den höga kvaliteten på vagnen utseendemässigt måste samtliga metalldelar skötas regelbundet. Axlarnas ändar måste rengöras och smörjas lätt var 4. vecka. I fackhandeln hittar du reparationsset för att laga eventuella lackskador på underredet.Vi är säkra på att du gjort ett bra val med den här produkten och att ditt barn känner att det är i goda händer i en teutonia-vagn. Skulle du trots allt ha något att reklamera ber vi dig att du vänder dig till fackhandeln.

Ditt teutonia-team

Allmän säkerhetsinformation

! OBSERVERA:

VIKTIG SÄKERHETSINFORMATION

Du är ansvarig för barnets säkerhet.

Ditt barns säkerhet riskeras om du inte följer dessa anvisningar. Anvisningarna kan inte täcka alla möjligen inträffande betingelser och oförutsebara händelser. Förnuft, försiktighet och omsorg är faktorer vilken denna produkt inte kan medbringa och förutsätts hos den person som använder vagnen. Den person som använder vagnen och tillhörande tillbehör måste förstå alla instruktionerna. Du bör förklara bruksanvisningen för alla personer som använder vagnen och tillhörande tillbehör. När bruksanvisningen inte förstås och närmare förklaringar är nödvändiga eller när du har frågor skall du ta kontakt med en auktoriserad teutonia-återförsäljare.

• Lämna inte barnet utan uppsikt.
• Spänn alltid fast barnet med fempunktsbältet.
  Läs om detta i avsnitt "Hantering av fempunktsbäl- tet" i denna bruksanvisning.
• Före varje användning: Försäkra dig att alla låsningar hakat i ordentligt.
• Denna barnvagn är uteslutande avsedd för ett barn.
• Sätesenheten eller liften får inte användas som bilbarnsits.
• En sittvagn är avsedd för ett barn från ca 6 månader upp till ca 3 år (15 kg). Vi rekommenderar att barn inte transporteras i sittvagn förrän de kan sitta själva. Upp till en ålder av 6 månader skall en lift användas.
• Liftar eller barn- och sittvagnar får endast användas för transport och är under inga omständigheter en ersättning för säng eller vagga.
• Ställ alltid vagnen oåtkomlig för barn och tillåt inte barnen att leka i eller med vagnen.
• Ställ aldrig ifrån dig vagnen utan att först ha lagt i bromsen.
• Vid insättning eller uttagning av barnet ur vagnen skall bromsen alltid lagts i.
  ●Parkering i backe skall alltid undvikas.
• Kontrollera att vagnen står stadigt vid transport med offentliga transportmedel. t.ex. buss, tunnelbana eller järnväg.
• Använd aldrig andra reservdelar än de som ingår i leveransen eller tillåtits av tillverkaren.
• När du kör upp- eller nedför trappor bör du vara mycket försiktig när du rullar vagnen över trappstegen.
• Häng aldrig några kassar eller liknande i handtaget. Det reducerar tippsäkerheten.
• Lägg aldrig något föremål på suffletten.
• Tillåten maximal belastning för nätkassen är 5 kg. Tunga föremål skall alltid läggas mitt i inköpskorgen.

Vi vill påpeka, att en användning av barn- eller sittvagn på annat sätt än den gängse kan vara farlig. Denna produkt är inte lämpad för att använda vid joggning, löpning eller dylikt.

• Kontrollera vid hopfällningen av vagnen att ingen kan klämma sig. Se till att inga låsningar öppnar sig när du bär vagnen i eller över hinder, t.ex. trappor.
• Kontrollera att ditt barn inte kommer inom räckhåll för rörliga delar när du gör omställningar.
• Vagnen kan skadas eller förstöras om vagnen är för tungt lastad, om hopfällningen utförs felaktigt eller om icke gödkända tillbehör används.

Uppställning av vagn med luftfyllda hjul VARNING!: Hjulen kan eventuellt avge missfärgning på golv.

Vi kan därför inte acceptera reklamationer eller regressanspråk, som hänför sig till detta.

Mindre fläckar tas försiktigt bort med en våt trasa och rent vatten. Undvik att gnugga för hårt (gäller särskilt mörka tyger). Alla avtagbara tygdelar kan i vanliga fall tvättas med fintvättmedel (utan blekmedel) i tvättmaskin i 30 °C (fintvätt). Se bruksanvisningen på klädseln.

Ta bort sittskydd och fallskydd

Under armstöden finns sidoskydd som är fästa med ett kardborrband. Dessa kan avlägnas för bättre ventilation. Vanlig smuts kan torkas av med fuktig duk på sittskyddet och fallskyddet. Vid behov, t.ex. för maskintvätt kan skydden tas bort från sittdelen. Lossa tryckknapparna

och dra ur metallbyglarna ur armstöden (karbinhake). Dra sedan ut hela metallbygeln ur klädseln.

Kontrollera att byglarna sätts tillbaka ordentligt när du sätter fast skydden igen.

Regnskydd

Vid regn måste regnskyddet spännas i god tid över hela vagnen. OBSERVERA: Regnskyddet är ingen leksak! Lämna aldrig ditt barn utan uppsikt. För att få en optimal ventilation rekommenderar vi att endast ha regnskyddet uppspänt så länge det regnar.

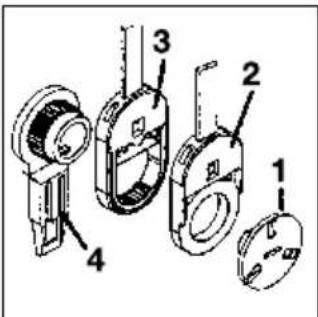

Ta bort sufflettöverdrag

Före tvättningen måste båda sufflettbyglarna tas bort ur sufflettens överdrag (se figur). 1. Vrid locken 1 på sufflettlederna 90° med hjälp av ett mynt och med lätt tryck och ta bort dem. 2. Separera sufflettens främre bygel 3 och bakre bygel 2 inklusive påsatt plastlager från insticksdelen 4. 3. Dra försiktigt ut sufflettbyglarna ur de inre styröglorna. Efter tvättningen sker monteringen i omvänd ordning. Tänk på att inte förväxla fram- och bakbygel med varandra.

Fälla upp underredet

Dra upp handtaget 1 till stopp. På så sätt hakar handtagets spärrar 2 i läge och låsmekanismen 3 lägger sig automatiskt som en extra spärr över rörtet. Före användningen skall man kontrollera att alla lås är stängda.

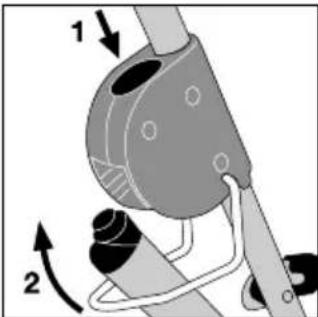

Fälla ihop underredet

1 2

Tryck på de båda utlösningsknapparna 1 så att underredet går att fälla ihop. Lossa låsmekanismen 2 (lyft upp) och fäll handtaget till andra sidan. Nu kan du dessutom minska vagnens hopfällbara mått, genom att fälla in handtagets övre del.

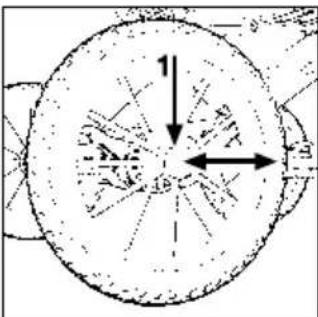

Montering och demontering av hjulen

1 2 3

Låsfjäder 1 skall tryckas före montering och demontering. Se till att låsfjädern hakar i ordentlig vid monteringen.

Montering av sittinsats

Placera sittinsatsen i sittdelen. Dra bältena genom motsvarande öppningar utan att vrida dem. Sätt ihop spännlåsen på ryggstödets övre del med motsvarande spännlås på sittinsatsen. Lägg grenbandet över skyddsbågen och stäng med tryckknappen. Sittinsatsen är vändbar och kan vändas beroende på väderleken, antingen med tygklädseln eller pälsklädseln utåt.

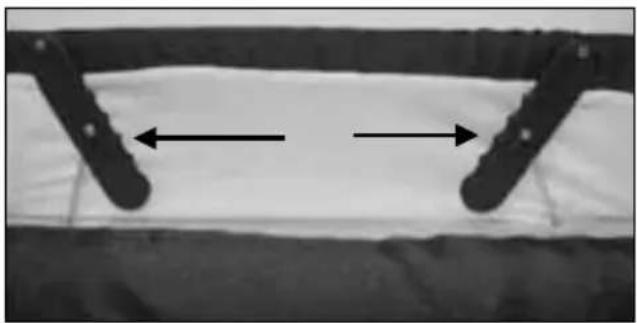

Fälla upp och ihop liften

Tryck de båda låsningarna på liftens båda insidorna utåt tills de hakar i och klickar till. Se till att inte tyget blir inklämt.

Tryck de båda låsningarna inåt för att fälla ihop liften.

Ställbart och hopfällbart handtag

Håll de båda reflexerna nedtryckta på båda sidorna och ändra på handtagets höjd till önskat läge.

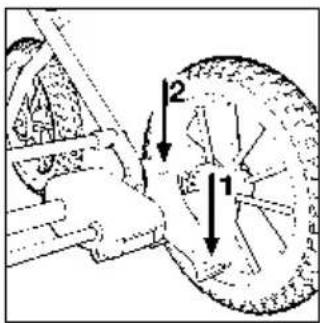

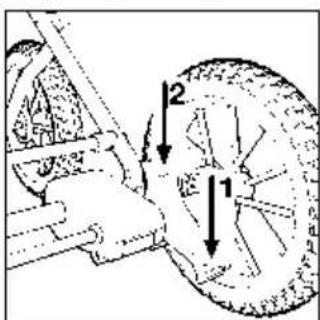

Lägga i pedalbromsen

Bromsen läggs i genom att den långa bromsspaken 1 trycks ned. Om det inte går att lägga i bromsen på ett enkelt sätt skjuts vagnen några centimeter framåt eller bakåt, så att bromsstagen greppar ordentligt i fälgen. Du lossar på bromsen genom att trycka ned den korta bromsspaken 2.

Sätta på/Ta bort överdel

1 3 2

Sätta på och ta bort sittvagnsinsatsen resp. lift (överdel) Sätt överdelen så på underredet, att sidobygeln 1 på var sida hakar in i de avsedda fyra spåren 2 och skjut härvid överdelen till stopp. Låsningarna 3 stängs då automatiskt. Överdelen befinner sig i säkrat tillstånd, när det röda fältet bakom låsningarna inte längre är synligt. För borttagning av överdelen trycker man ner låsningen till stopp. Dra ur överdelen ur ursparningarna och lyft ur den.

Hantera suffletten

Sätt in insticksdelarna för sufflettens gångjärn i motsvarande öppningar i armstöden resp. i liften och tryck fast tryckknapparna på motsvarande motstycken. För att lossa suffletten: Tryck in clipsen utifrån och dra ut gångjärnen ur öppningarna. Öppna blixtlåset i huvudänden på suffletten och rulla ut fliken för att ventilera suffletten. Sufflettens gångjärn är ljudlösa och suffletten kan ställas in utan att väcka barnet. Tryck ner den främre bågen på mitten och håll den nedtryckt, ställ in suffletten i önskat läge. Du kan också ställa in suffletten utan att trycka ner bågen. Ljudet som hörs påverkar varken funktion eller slitage.

Ställa in ryggstödet

1 2

Drag greppet 1 uppåt och för ryggstödet 2 i önskad position. Se till att ryggstödet hakar i ordentligt igen. När ryggstödet sänks fälls fallskyddet automatiskt ut.

Hantering av fempunktsbältet

Öppna bältet genom att trycka på låsflikarna på båda sidor, så som visas i fig. 1. Det är inte nödvändigt att avskilja axelbältet från säkerhetsbältet. Sätt barnet i vagnen, stick in båda armarna genom öppningen i bältet och stick in låsflikarna i grenbandslåset. Ställ in bältet, så som visas i fig. 2, med hjälp av inställningen. Anbringningspunkter (D-ringar) för ett separat bälte befinner sig på yttersta ändan av säkerhetsbältet.

Fotstödsinställning

Lyft upp fotstödet och låt bygeln haka i önskat stöd. Observera: På fotstödet befinner sig en röd säkringskrok. Denna måste tryckas fast på inställningsbygeln när fotstödet befinner sig i vågrät läge.

Hantering av bäddförlängaren (kan beställas som tillbehör)

Vid behov kan den tvättbara bäddförlängaren fästas med kardborrband på sittvagnsinsatsens fotända. På Delta-liften kan den fästas som suflett vid huvudänden.

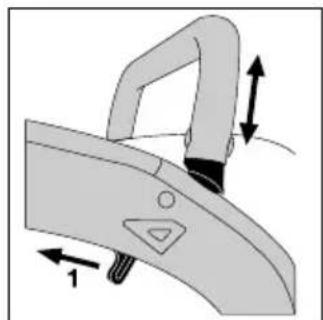

Handbygel

Sätt in handbygeln i de därför avsedda öppningarna i armstöden så att båda sidorna hakar i ("klick"). Handbygeln kan placeras i två olika lägen, beroende på utrymmet. För att ta bort handbygeln, tryck låshakarna 1 under armstödet bakåt.

HJULINFORMATION

Hos nästan alla våra produkter har du möjlighet att välja mellan olika hjultyper. Av säkerhetstekniska skäl får emellertid endast kombinationer användas som testats och godkänts av besiktningen (TÜV). De möjliga hjultyperna för din modell hittar du i nedanstående tabell. Observera: Hjulen för årsmodell 2004 får inte användas på äldre produkter, och inte heller äldre hjul på produkter ur årsmodell 2004. Funktionen hos pedalbromsen är då inte garanterad. Vid frågor (t.ex. vid beställning av reservdelar) skall man vända sig till fackhandeln. Angående våra lufthjul vill vi påpeka följande punkter: 1. Optimal körkomforten uppnås när hjulet har ett lufttryck på 1,5 – 2 bar (22 – 29 psi). Observera: Beakta det på hjulet angivna max. fylltrycket. Överskridande av detta kan leda till olyckor och skador. 2. Lufthjulet är utrustat med en luftventil för bilar, så att eventuell påfyllning kan ske på t.ex. en bensinmack. Observera: Det maximala trycket uppnås mycket snabbt på grund av den ringa fyllvolymen. 3. Om hjulet måste repareras, resp. lappas, sker detta med en vanlig cykeldäck-reparationssats eller med en spray (som t.ex. kan erhållas för Mountain Bikes, mopeder, osv.). Demontering och montering av manteln utförs enklast med två monteringsarmar, vilka ingår i de flesta cyckeldäck-reparationssatser. Vid behov kan hjulet skickas från fackhandeln till oss.

hjulalternativ	09 35	39
Primus 04 x x x
Delta 04 x x x
Prestige 04 x x x
Mistral 04 x x x
Rocky 04	x x x
teutonia-Y2K System 04	x*		x**

* hjulset 32 for teutonia-Y2K System 04

** hjulset 40 for teutonia-Y2K System 04
