BRUKSANVISNING Mistral S Teutonia

Viktigt: förvara bruksanvisningen så du lätt hittar den!

teutonia-produkter kopplar ihop beprövad hantverks- tillverkning och teknisk innovation. Namnet teutonia betyder kvalitet som klarar de högsta anspråken. teutonia-logon med regnbågen garanterar att det rör sig om en teutonia-modell i original. Läs igenom bruksanvisningen noga innan Du använder din barn/ sittvagn (speciellt säkerhetsanvisningarna) och spa- ra bruksanvisningen för senare bruk.

Vi är säkra på att du gjort ett bra val med den här produkten och att ditt barn känner att det är i goda händer i en teutonia-vagn. Skulle du trots allt ha något att reklamera ber vi dig att du vänder dig till fackhandeln.

Ditt teutonia-team

Allmänt

Produkten har testats inom temperaturområdet -20° C till +60° C. Utöver de många positiva egenskaperna i våra bomullsmaterial som t.ex. luftgenomsläpplighet osv. är ändå många textiler mycket känsliga för intensiv solbestrålning. Tidigare erfarenheter visar att solbestrålningen numera kan vara så aggressiv att vi på teutonia rekommenderar våra kunder att ställa barnvagnen i skuggan. Om du undviker att vagnen i onödan står i solen så bibehåller den sina klara färger länge. Mellan de enskilda tillverkningsserierna kan färgdifferenser inte alltid undvikas. Reklamationer på grund av detta kan tyvärr inte godkännas. Vi hoppas att du förstår att fel som har uppstått p.g.a. felaktig behandling, eventuella regnränder eller de färgskiftningar i tyget som beskrivs här ovan inte är berättigade reklamationsgrunder. För att det högklassiga utseen- det skall bevaras är detnödvändigt att vårda vagnens alla metalldelar och speciellt efter en vistelse vid havet, kromdelarna. Vanliga rengörningsmedel räcker till för ändamålet. Axeländorna måste rengöras och oljas en aning med ca 4 veckors mellanrum.

Allmänna säkerhetsanvisningar

! OBSERVERA:

Du är ansvarig för ditt barns säkerhet. Ditt barns säkerhet kan påverkas om du inte följer dessa anvisningar. Dock kan inte alla möjliga förhållanden och oförutsedda situationer täckas. Förnuft, försiktighet och uppsikt är faktorer, som inte kan levereras med denna produkt det förutsetts att de finns hos personen som använder vagnen. Personer som använder vagnen och dess tillbehör ska förstå samtliga instruktioner. Du ska förklara hur vagnen och dess tillbehör används för varje person som använder den. Om anvisningen är oförståelig och kräver närmare förklaring, eller du har frågor, kontakta en auktoriserad teutonia-handlare.

Allmänna säkerhetsanvisningar

WARNING:

- Lämna aldrig ditt barn utan uppsikt.

- Spänn alltid fast ditt barn.

- Kontrollera att samtliga låsanordningar är låsta innan du använder vagnen.

- För att undvika skador, se till att ditt barn hålls på avstånd när du tar isär eller fäller ihop vagnen.

- Låt aldrig ditt barn leka med denna produkt.

- Kontrollera att fästanordningarna till barnvagnsöverdelen, sitsen eller bilstolen är korrekt fastsatta innan användning.

- Produkten är inte lämplig för löpning eller rullskridskoåkning.

Övriga viktiga säkerhetsanvisningar

- Använd aldrig tillbehör eller reservdelar som inte tillverkats eller godkänts av teutonia. teutonia garantera inte säkerheten på produkten vid användandet av reservdelar och tillbehör som inte är producerade eller godkända av teutonia. Vid eventuell använding av sådana reservdelar eller tillbehör upphör garantin omedelbart att gälla.

- All belastning på handtaget och/eller på baksidan av ryggstödet och/eller på sidan av sittvagnen/barnvagnen påverkar produktens stabilitet.

- Denna barnvagn är uteslutande avsedd för ett barn.

- Sittinsatsen eller liften/liggdelen får inte användas i bilen.

- Vagnens sittdel är tillverkat för ett barn från nyfödd till 15 kg.

- Liften/liggdelen eller barnvagnen får endast användas för transport och är inte en ersättning för en säng eller vagga.

- Ställ alltid undan vagnen utom räckhåll för barn och låt inte barn leka i eller med vagnen.

- Ställ inte vagnen utan att du bromsat den. Kontrollera också att bromsen säkert hakat i.

- När du sätter ditt barn i eller tar ur ditt barn från vagnen ska bromsen alltid vara i.

- Parkering i lutning ska alltid undvikas.

- Se alltid till att vagnen är säkert placerad i offentliga transportmedel.

- Rulla vagnen försiktigt och långsamt vid förflyttning i trappsteg.

- Lägg aldrig något material på skyddet.

- Den maximala belastningen för varukorgen är 5 kg (11 lbs). Tunga saker ska alltid läggas i mitten i varukorgen.

- Var försiktig vid upp- och hopfällning av vagnen så att varken du eller någon annan kommer i kläm.

- När vagnen lyfts över hinder (t.ex. trappor) se till att inte någon låsning läses upp.

- Vid justering se till att ditt barn inte befinner sig inom räckhåll för rörliga dela.

- En för tung last, felaktig hopfällning eller användning av ej tillåtna tillbehör kan skada eller förstöra vagnen.

- Fotstöden ska inte användas för transport av last eller ett andra barn.

- Innan vagnen används för första gången: Avlägsna etiketter och påhäng, som INTE

är direkt hänförbara till säkerhetsanvisningar.

- Använd aldrig fotstöden eller skyddsbygeln till att lyfta eller bära vagnen med.

- För nyfödd upp till 6 mån rekommenderar vi att ha ryggstödet plant.

- Lyft alltid ut ditt barn ur sitsen innan du tar bort den från underredet.

Fäll upp underredet

Dra upp handtaget 1 med ett ryck till stopp, så att båda spärrarna 2 hakar in i låsen till höger och vänster.

WARNING: Före an- vändningen skall man kontrollera att alla lås är stängda.

Så här tar du av bakhjulen tryck på låset (1) och dra ut hjulet från axeln. Så här trycker du på hjulet på axeln: Kontrollera att hjulet är låst säkert, genom att dra i det!

Framhjul:

Du tar av framhjulet genom att trycka på låset (2) och dra ut axeln. Du sätter fast hjulet genom att trycka axeln i rätt läge. Kontrollera att hjulet är låst säkert, genom att dra i det!

Svängbara hjul

Svängbart hjul upplåst Svängbart hjul låst

För bästa komfort rekommenderar vi att inte låsa fast hjulen.

Inställning för körning rakt fram

Använda parkeringsbromsen

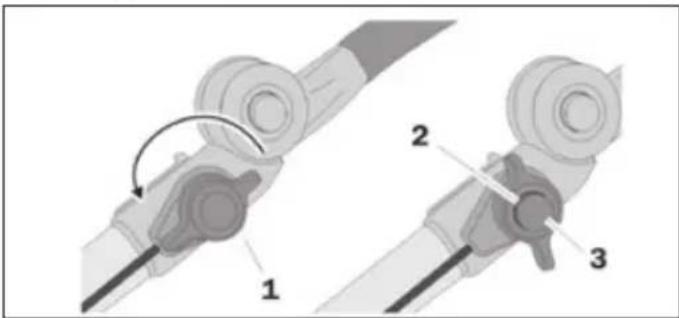

Använda parkeringsbromsen

Vrid bromsvredet (1) i pilens riktning tills det fastnar i läge. En röd ring (2) blir synlig när parkeringsbromsen är aktiverad.

Lossa parkeringsbromsen

Tryck in upplåsningsknappen (3) och vrid åter bromsvredet (1) till avbildad position. Parkeringsbromsen är lossad.

Justera parkeringsbromsen

Skulle du märka en förändring på parkeringsbromsen lossar du på kontramuttern för att utföra ändringar på justerskruven (dra ut den). Därefter drar du åter fast kontramuttern.

Besök vår hemsida för mer information.

Modellvarianternas specialegenskaper

Handbromsen aktiverar du med bromsspaken på handtaget. Bromseffekten kan ställas in med hjälp av ställskruven på vagnens bromshandtag.

Tips: Bromsen skall endast sakta in vagnen försiktigt och absolut inte blockera hjulen.

Obs: Vid en eventuell senare beställning av bakhjul måste man uppmärksamma handbromsen, eftersom denna broms kräver en speciell bromsskiva.

Fel bromsskiva sätter fotbromsen ur funktion!

Skötsel:

- Bromsklossarna kan slitas vid användning och behöver skötsel. Justering av bromsen kan göras på handtaget när läsmuttern lossats och justeringsskruven är utskruvad.

- Om höger och vänster broms inte tar lika, vänd över vagnen på ett mjukt underlag och justera bromsen under käpan som sitter vid hjulen.

- Låsbulten kan lossas och spännas genom att använda en 8 mm verktygsnyckel. Bromskraften ökar när man lossar låsbulten. Inställningen måste göras så att bromseffekten är lika på båda hjulen.

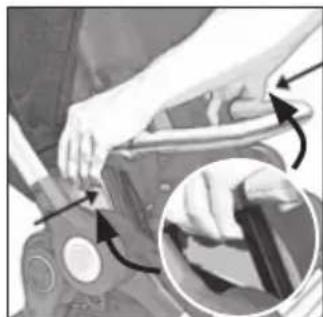

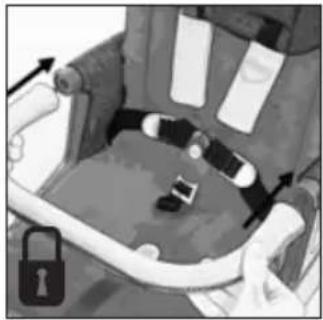

Fästa och lyfta av sitsen

CLICK

WARNING: Kontrollera att fästanordningarna till sitsen är korrekt fastsatta innan användning.

Skyddsbygel

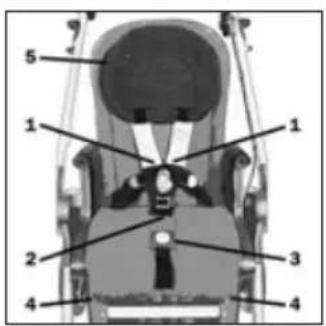

Användning av 5-punktsselen.

För in sufflettlänkarnas insticksdelar i armstödens öppningar. Fäst tryckknapparna på baksidan av sufflettskyddet på motsvarande plats på ryggstödets baksida.

Ta av:

Öppna tryckknapparna på baksidan av suffletten, tryck på upplåsningsknapparna vid insticksdelarna och dra av suffletten.

1. Låsa spännet
2. Låsa upp spännet
3. Justera höft- och grenbältet
4. Spänna axelbälten
5. Lossa axelbälten

Höj- och sänkbart nackstöd med inbyggda axelbälten

Ändra lutning på ryggstödet

Dra ryggstödsspärren uppåt för att ändra lutningen på ryggstödet (3 sitt/liggpositioner + ett läge för transport).

Justering av fotstödet

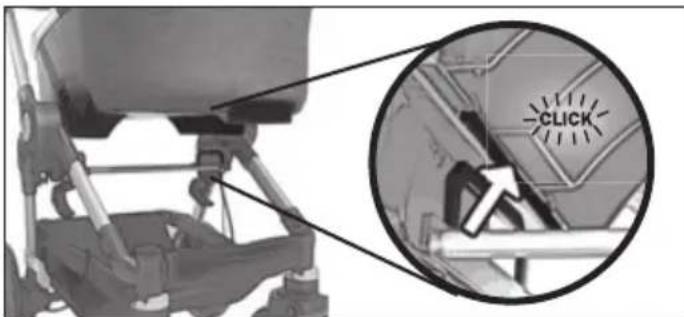

Fästa och lyfta av barnvagnsöverdelen

CLICK

WARNING: Kontrollera att fästanordningarna till barnvagnen är korrekt fastsatta innan användning.

Handtag justerbart i höjdled

Håll in knapparna på båda sidor och ändra handtaget till önskat läge.

Vända handtaget

För att vända handtaget drar du hylsorna 1 på varje sida om handtaget uppåt och vänder på det. Försäkra dig om att låset låser fast ordentligt och att ingenting fastnar.

Fälla ihop underredet

1 2 3

Vrid över det fällbara handtaget till sidan med låsstagen. Dra upp de två låsstagen på båda sidor 1 och tryck handtaget framåt. Underredet fälls ihop fram till låsmekanismen 2, som förhindrar att underredet fälls ihop oavsiktligt. Först när du trycker ned fotpeda-

len 3 på vagnens högra sida fälls underredet ihop helt. Nu kan du dessutom minska vagnens hopfällda mått, genom att fälla in handtagets övre del.

Undanställning av vagnen

Observera: Däcken kan under omständigheter färga av sig på golvbeläggningen.

Främmande föremål (t.ex. småsten) i däcken måste tas bort för att undvika eventuella skador på golvbeläggningen. Extrem värme, särskilt direktkontakt med varma ytor (t.ex. i bilen på sommaren), kan leda till bestående deformering vid luftkanaldäck.

Reklamationer med anledning av detta resp. krav på återtagande, godkänns inte.

Regnskydd

Vid regn måste regnskyddet alltid användas.

Observera: Regnskyddet är ingen leksak! Lämna aldrig ditt barn utan uppsikt. För att få en optimal ventilation rekommenderar vi att endast ha regnskyddet uppspänt så länge det regnar. Använd inte regnskydd på en barnvagn, lift eller bilstol som inte har någon sufflett monterad.

Mindre fläckar tas försiktigt bort med en våt trasa och rent vatten. Undvik att gnugga för hårt (gäller särskilt mörka tyger). Alla avtagbara tygdelar kan normalt tvättas med fintvättmedel (utan blekmedel) i tvättmaskin i 30 °C (fintvätt). Se bruksanvisningen på klädseln.

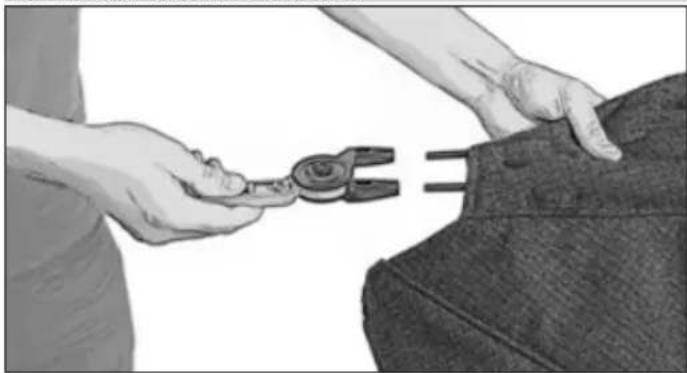

Ta av och tvätta suffletten

Ta bort byglarna från suffletten. Lossa på tryckknapparna och dra ut byglarna ur leden och ut ur suffletten. Montera i omvänd ordning efter att suffletten tvättats.

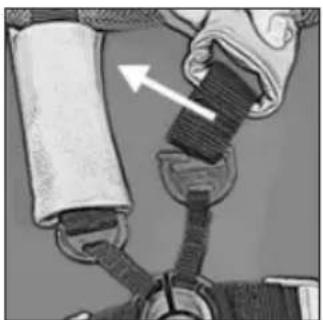

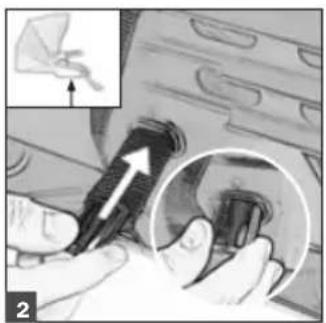

Ta av och sätta på nackstödsskyddet

Utför i omvänd ordning för att fästa nackstödsskyddet.

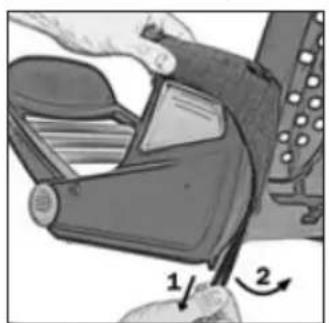

Ta av och sätta på sittdelsklädseln

Ta av och sätta på armstödsskyddet

Utför i omvänd ordning för att fästa armstödsskyddet.

OBS: När klädseln sätts på igen, dra ändarna på selen tillbaka genom de matchande hålen utan att vrida dem.

- Vognen må aldrig parkeres på en skråning.

svinghjul løsnet svinghjul låst

- For å unngå personskader må du kontrollere at barnet er på avstand när du slår vognen opp eller sammen.

- Ikke la barnet leke med dette produktet.

- Kontroller at vognen, setekonsollen og bilsetemodulen er riktig montert før bruk.

Svingbart hjul ulåst Svingbart hjul låst

Betjening av parkeringsbremsen

sTeutonia förbehåller sig rätten till tekniska förändringar.
