MANUALE UTENTE Mistral S Teutonia

istruzioni per l'uso

Importante: conservare il manuale per consultazioni future!

I prodotti teutonia riuniscono in sé una comprovata lavorazione artigianale, innovazioni tecniche e un design moderno. Il nome teutonia è sinonimo di una qualità che soddisfa i massimi requisiti. Il logo teutonia con l'arcobaleno garantisce che si tratta di un modello originale teutonia. Prima della messa in funzione, leggere accuratamente le presenti istruzioni (in particolare le nostre indicazioni di sicurezza) e conservarle per scopi futuri e ulteriori domande.

Siamo certi della valida scelta effettuata acquistando il presente prodotto e del comfort e della sicurezza di cui godrà il bambino in un passeggino teutonia. In caso di ulteriori motivi di reclamo, rivolgersi al proprio rivenditore specializzato.

Team teutonia

Informazioni generali

Il prodotto è stato testato in un range di temperature compreso tra – 20° C e + 60° C. Nonostante le numerose caratteristiche positive dei nostri materiali, quali la traspirabilità, ecc, numerosi tessuti reagiscono in modo molto sensibile all'intensa esposizione ai raggi solari. L'esperienza accumulata negli anni ci ha insegnato che i raggi solari nel frattempo sono diventati talmente aggressivi che noi di teutonia siamo tenuti a consigliare di arrestare il passeggino all'ombra. Evitare fermate non necessarie in pieno sole, in tal modo i colori vivaci del passeggino si conserveranno più a lungo. Non sempre è possibile evitare alcune eventuali differenze cromatiche tra le singole componenti della carrozzina. Reclami in rapporto a ciò non possono essere purtroppo considerati. Vi preghiamo di essere comprensivi del fatto che un trattamento non adeguato, eventuali segni arrecati dalla pioggia oppure differenze di colore del tessuto come sopra menzionato non danno diritto ad un reclamo. La pulizia regolare e la cura di tutte le parti metalliche del passeggino, ed in particolare di quelle cromate, soprattutto dopo un soggiorno al mare, sono necessari per conservarne le caratteristiche estetiche. Per ciò sono sufficienti i prodotti per la manutenzione disponibili in commercio. Le estremità degli assi devono essere pulite e leggermente lubrificate circa ogni 4 settimane.

Avvisi generali di sicurezza

ATTENZIONE:

Voi siete responsabili per la sicurezza del Vostro bambino. La non osservanza di questi avvisi, potrebbe compromettere la sicurezza del Vostro bambino. Tuttavia non possono essere coperte tutte le possibili condizioni e le situazioni imprevedibili. Il buonsenso, la cautela e la prudenza sono presupposti che l'utilizzatore del passeggino deve possedere. L'utilizzatore del passeggino e dei relativi accessori deve comprendere tutte le istruzioni. Spiegare ad ogni utilizzatore del passeggino e dei relativi accessori l'utilizzo del passeggino. Nel caso in cui le istruzioni non siano chiare, nel caso in cui siano necessarie spiegazioni più precise oppure in caso di ulteriori domande, mettersi in contatto con un rivenditore specializzato e autorizzato teutonia.

Avvisi generali di sicurezza

AVVERTENZA:

- I bambini non devono mai essere lasciati incustoditi.

- Allacciare sempre il bambino.

- Prima dell'uso assicurarsi che tutti i dispositivi di bloccaggio siano chiusi.

- Nelle operazioni di apertura e chiusura del passeggino assicurarsi che il bambino sia sempre a debita distanza, al fine di evitare lesioni.

- Non permettere al Vostro bambino di giocare con questo prodotto.

- Prima dell'uso, controllare che i dispositivi di attacco del passeggino, dell'unità di seduta o della seduta auto siano inseriti.

- Il prodotto non è adatto per correre o pattinare.

- Qualsiasi peso attaccato ai manici e/o sul retro e/o ai lati dello schienale può compromettere la stabilità del passeggino.

Ulteriori avvisi di sicurezza importanti

• Non usare accessori o parti di ricambio non prodotti o approvati da teutonia. Teutonia non garantisce la sicurezza del prodotto se si utilizzano parti e accessori non prodotti o autorizzati da Teutonia. L'utilizzo di accessori e parti non originali invalida immediatamente la garanzia.
• Eventuali carichi collegati all'impugnatura e/o al retro dello schienale e/o ai lati del passeggino/carrozzina possono compromettere la stabilità del prodotto.
• Non trasportare più di un bambino alla volta sulla seduta.
• Non è permesso installare la seduta o la culla portatile in macchina.
• L'utilizzo del passeggino è consentito per bambini fino a 15 kg di peso.
• Le culle portatile, ossia i passeggini e quelli sportivi, possono essere utilizzati solamente per il trasporto e non sostituiscono in nessun caso un lettino oppure una culla.
• Tenere il passeggino lontano dalla portata dei bambini e non lasciate che giochi incustoditi nelle vicinanze del passeggino.
• Utilizzare il dispositivo frenante ogni qualvolta si sosti e assicurarsi che i meccanismi di bloccaggio siano correttamente innestati.
• Durante le operazioni di inserimento/estrazione del bambino nel/dal passeggi-no, assicurarsi che i freni siano sempre azionati.
• Non lasciare mai il passeggino su un piano inclinato.
• Durante l'utilizzo sui mezzi di trasporto pubblico fare particolare attenzione a posizionare in modo sicuro il passeggino.
• Prestare attenzione quando si sale e scende un gradino o il marciapiede.
• Non posare mai oggetti sulla copertura.

• Non caricare il cestello con pesi superiori a 5 kg. Riporre gli oggetti pesanti sempre al centro del cesto.

• Durante l'apertura e la chiusura del telaio fare attenzione a non incastrare se stessi o altre persone.

• Prestare attenzione quando si usa il passeggino sulle scale affichè i dispositivi di fissaggio non si sblocchino.
• Nelle operazioni di regolazione assicurarsi che le parti mobili del passeggino non vengano a contatto con il corpo del bambino.
• Sovraccaricare, chiudere non correttamente e utilizzare accessori non approvati potrebbe danneggiare o rompere il passeggino.
• Il poggiapiedi non è adatto per trasportare carichi o un secondo bambino.
• Prima di assemblare il passeggino, rimuovete gli adesivi e i cartellini che non riguardano gli avvisi di sicurezza.
• Non utilizzare mai il poggiagambe o il corrimano di sicurezza per sollevare oppure trasportare il passeggino.
• Pert i bambini dalla nascita fino a circa 6 mesi d'età lo schienale deve essere utilizzato in posizione completamente reclinata.
• Se si rovescia la capottina e si inserisce Vario Plus o la soffice culla portatile, accertarsi di usare l'imbottitura originale della culla. Seguire le istruzioni indicate sull'imbottitura.

Prima di estrarre l'unità di seduta dal telaio, togliere il bambino.

Apertura del telaio

Tirare verso l'alto il manico 1 (impugnatura) fino alla battuta con un movimento secco, in modo tale che le due estremità del manico 2 scattino completamente negli arresti a sinistra e a destra.

AVVERTENZA: Prima

dell'utilizzo, accertarsi che tutti i dispositivi di bloccaggio siano chiusi.

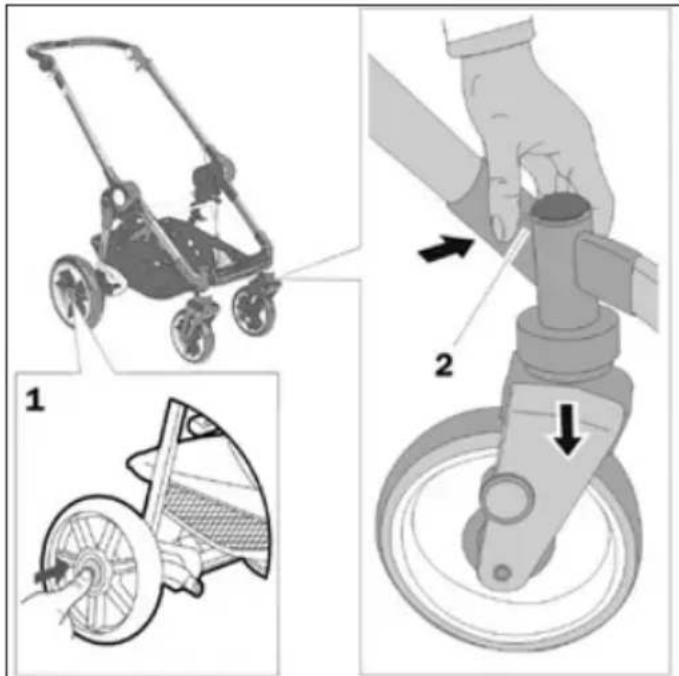

Montaggio e smontaggio delle ruote

Per staccare la ruota posteriore, Premere il tasto di bloccaggio (1) ed estrarre la ruota dall'asse. Per fissare la ruota, spingerla sull'asse. Provare a tirare la ruota per accertarsi che sia bloccata in sede!

Ruote anteriori:

Per staccare le ruote anteriori, premere il tasto di bloccaggio (2) ed estrarre l'asse dello sterzo.

Per ricollegare le ruote, spingere l'asse in sede.

Provare a tirare la ruota per accertarsi che sia bloccata in sede!

Ruota piroettante

Ruota piroettante Ruota piroettante sbloccata bloccata

Per un maggiore comfort di guida consigliamo di non bloccare le ruote durante la guida.

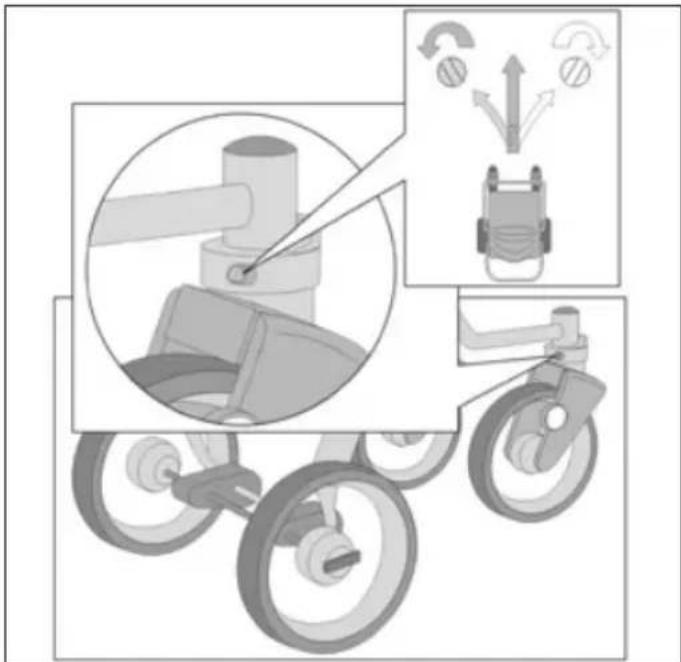

Regolazione della marcia in rettilineo

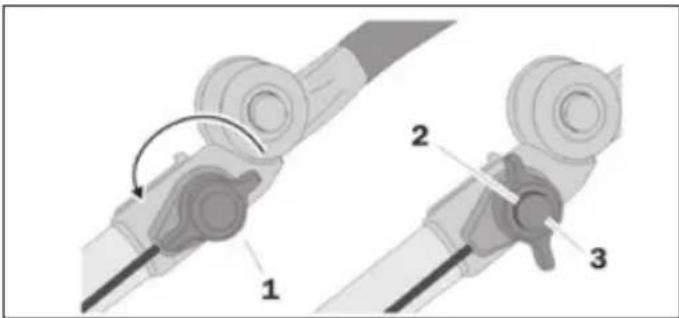

Azionamento del freno di fermo

Azionare il freno di fermo

Ruotare la leva del freno (1) nella direzione della freccia fino a farla scattare in posizione. Appare un anello rosso (12) e il freno di fermo è azionato.

Sbloccare il freno di fermo

Azionare il bottone di sblocco (3) e portare nuovamente la leva del freno (1) nella posizione raffigurata. Il freno di fermo è sbloccato.

Regolazione del freno di stazionamento

Se vi accorgete di un cambiamento dell'effetto di frenatura/stazionamento, allora per prima allentare il controdado per potere eseguire delle regolazioni alla vite di regolazione (svitare). Alla fine fissarre di nuovo il controdado.

Fare riferimento al sito Web per ulteriori informazioni.

Peculiarità delle varianti di modello

Modelli con freno di rallen- tamento:

potete azionare il freno di rallentamento tramite la maniglia del freno situata sul manico. L'azione fre- nante può essere regolata

tramite la vite di registro sulla leva del freno della carrozzella.

Nota informativa: il freno deve avere per risultato solo un cauto rallentamento ed in nessun caso ad un bloccaggio delle ruote.

Attenzione: nel caso di un'eventuale nuova ordinazione delle ruote posteriori, è assolutamente necessario

indicare i freni di rallentamento in quanto essi richiedono uno speciale disco frenante.

Un disco frenante errato disattiva la funzione del freno di stazionamento!

Manutenzione:

- Le pastiglie del freno possono usurarsi durante l'uso e i freni necessitano di manutenzione. La regolazione del freno può essere effettuata sulla leva del freno quando il dado di bloccaggio viene allentato e la vite di regolazione è svitata.

- Se l'effetto di frenata differisce a destra e a sinistra, inclinare il passeggino su terreno soffice e regolare la vite sotto gli alloggiamenti del freno in prossimità delle ruote

- Il dado può essere avvitato e svitato utilizzando una chiave a ganascia da 8 mm. Svitando il dado si aumenta l'effetto di frenata. La regolazione deve essere effettuata in modo che l'effetto di frenata sia lo stesso su entrambe le ruote.

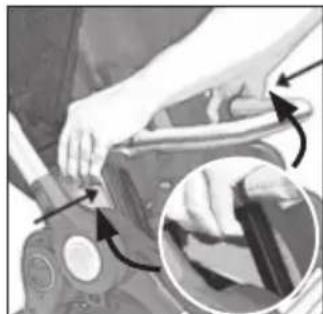

Fissaggio e rilascio della seduta

CLICK

AVVERTENZA: Verificare che i dispositivi di attacco seduta siano correttamente inseriti, prima dell'uso.

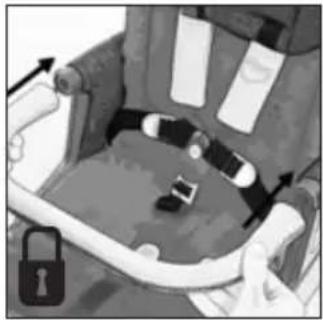

Corrimano di sicurezza

Uso della cintura di sicurezza a 5 punti

Gestione della capottina

Per collegarla:

Inserire i connettori dei giunti di regolazione della capottina negli alloggiamenti dei braccioli e fissare i bottoni a pressione sul retro della protezione capottina agli attacchi corrispondenti sul retro del bracciolo.

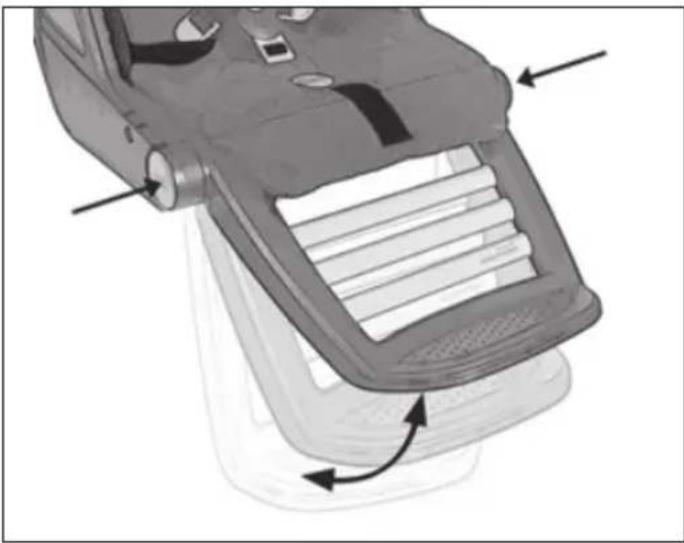

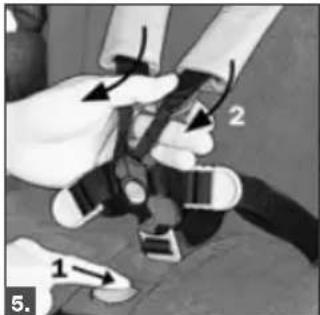

Per rimuoverla:

Staccare i bottoni a pressione sul retro della protezione capottina, premere i pulsanti di rilascio dei connettori ed estrarre la capottina. .

1. per bloccare la fibbia
2. per aprire la fibbia
3. regolazione della cinghia vita-inguine
4. tensione delle cinghie spalla
5. per allentare le cinghie spalla

Poggiatesta regolabile in altezza con regolazione integrata per l'altezza delle cinghie spalla

Regolazione dello schienale

Tirare verso l'alto il dispositivo di bloccaggio dello schienale per regolare l'inclinazione (3 posizioni seduto/sdraiato + la posizione di chiusura davanti).

Regolazione dello schienale

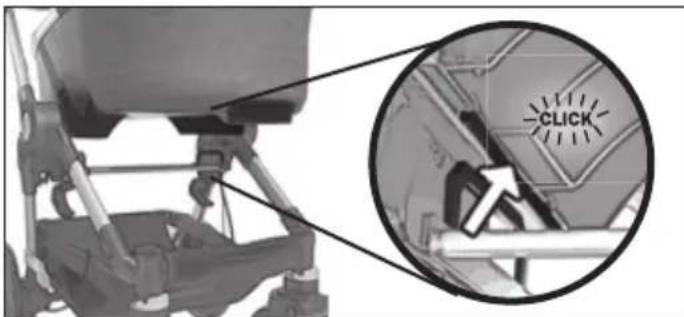

Fissaggio e rilascio del corpo carrozzina

CLICK

AVVERTENZA: Verificare che i dispositivi di attacco carrozzina siano correttamente inseriti, prima dell'uso.

Manico ribaltabile, regolabile in altezza

Mantenere premuti su entrambi i lati i bottoni di regolazione e impostare l'altezza del manico nella posizione desiderata.

Inversione del manubrio

Per invertire l'impugnatura, tirare vero l'alto i manicotti (1) su ciascun lato del manubrio, quindi ribaltare. Controllare che nessuna parte sia rimasta incastrata e che i bloccaggi siano inseriti.

Chiusura del telaio

Ruotare il manico sul lato delle aste di bloccaggio. Tirare verso l'alto le due aste di bloccaggio su entrambi i lati 1 e premere il manico in avanti. Il telaio si chiude fino alla sicurezza di arresto 2, che impedisce una chiusura accidentale. Il telaio si chiude completa-

mente solo azionando la pedana 3 presente sul lato destro del passeggino. Ora è possibile ridurre ulterior- mente le dimensioni di ingombro, reclinando la parte superiore del manico.

Parcheggiare la carrozzina

Attenzione: Le ruote in gomma possono provocare eventuali variazioni di colore della pavimentazione.

Corpi estranei (p.e. sassolini) nelle ruote in gomma devono essere rimossi per evitare eventuali danni della pavimentazione. Calore eccessivo, in particolare con il contatto diretto di superfici calde (p. es. D'estate in macchina) per pneumatici a camera vuota può causare deformazioni permanenti. In questo caso, non riconosciamo reclami oppure diritti di regresso.

Protezione antipioggia

In caso di pioggia, coprire tempestivamente l'intero passeggino con la protezione antipioggia.

Attenzione: la protezione antipioggia non è un giocattolo! Non lasciare mai incustodito il bambino. Per una ventilazione ottimale del passeggino si consiglia di applicare la protezione antipioggia solo per la durata della pioggia. Non usare il parapioggia su un passeggino, una culla portatile o un seggiolino auto privi di copertura superiore.

Pulizia dei componenti in tessuto

In caso di piccole macchie, pulire con cautela la parte interessata con un panno inumidito e acqua. Evitare, soprattutto in caso di un tessuto scuro, di sfregare intensamente. Tutti i componenti in tessuto smontabili possono essere lavati normalmente con un detergente delicato (senza agente sbiancante) in lavatrice a 30 °C (lavaggio per capi delicati). Ved. istruzioni per la pulizia sul componente in tessuto.

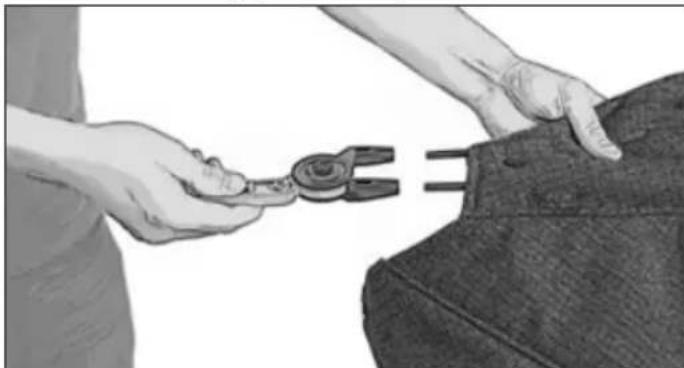

Rimozione e lavaggio della capottina

Rimuovere le bacchette della capottina: allentare i bottoni a pressione ed estrarre le bacchette dal giunto, quindi dalla capottina. Dopo il lavaggio, riassemblare le parti invertendo la procedura.

Allentare la vite con l'aiuto di un cacciavite e rimuovere il bottone automatico. Estrarre gli archetti della capote dallo snodo e dal rivestimento della capote. Dopo il lavaggio, rimontare tutto in ordine inverso.

Fare attenzione a che gli archetti della capote siano in- filati nelle due guide cucite. Non scambiare gli archetti anteriori con quelli posteriori.

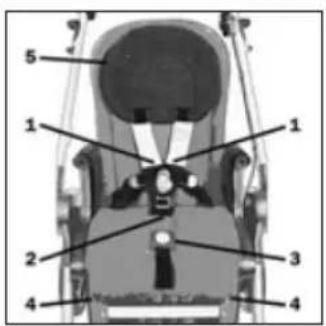

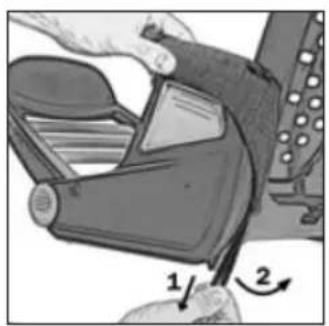

Rimozione e montaggio del rivestimento poggiatesta

Per fissare il rivestimento poggiatesta, invertire la procedura.

Rimozione e montaggio della copertura seduta

Rimozione e montaggio del rivestimento bracciolo

Per fissare il rivestimento bracciolo, invertire la procedura.

Attenzione: Quando si inserisce l'imbottitura, tirare all'indietro l'estremità della cintura di sicurezza a 5 punti facendola passare per le aperture corrispondenti senza attorcigliarla.

Salvo modifiche tecniche.
