MANUALE UTENTE GBH 18V26 Professional BOSCH

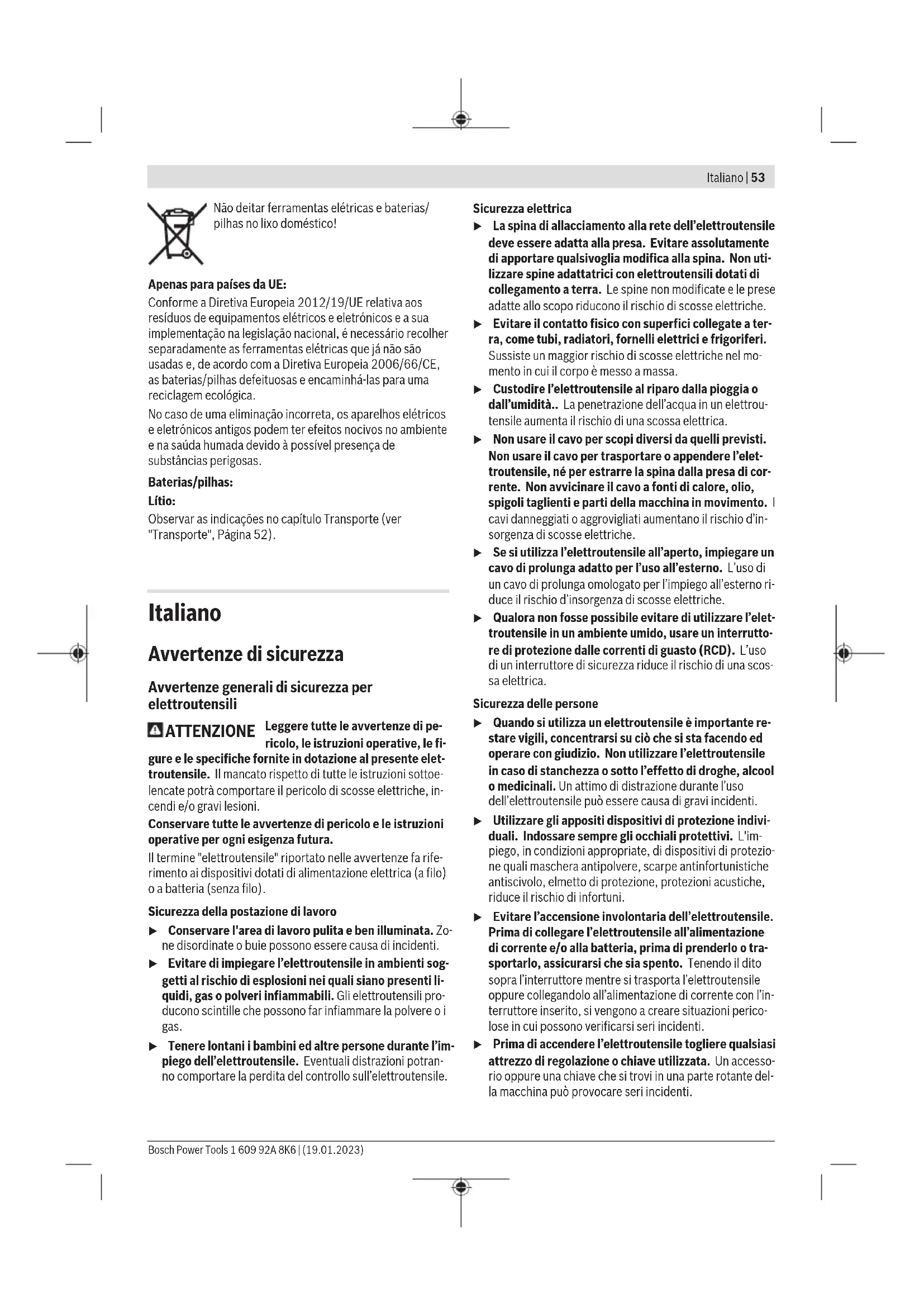

(11) Commutatore del senso di rotazione (12) Impugnatura (superficie di presa isolata) (13) Interruttore di avvio/arresto (14) Batteria

(15) Tasto di sbloccaggio per interruttore di arresto ro- tazione/percussione (16) Interruttore di arresto rotazione/percussione (17) Luce di lavoro (18) Tasto di regolazione dell’asta di profondità (19) Impugnatura supplementare (superficie di presa isolata) (20) Asta di profondità (21) Vite di sicurezza per mandrino a cremagliera (GBH18V-26)

(24) Attacco mandrino (GBH18V-26F) (25) Scanalature di identificazione (26) Chiave di serraggio per mandrini (GBH18V-26) (27) Bussola anteriore del mandrino autoserrante inter- cambiabile (GBH18V-26F) (28) Anello di tenuta del mandrino autoserrante inter- cambiabile (GBH18V-26F) (29) Portabit universale con codolo SDS plus

L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio completo è con- tenuto nel nostro programma accessori. Dati tecnici Martello perforatore a batteria GBH18V-26 GBH18V-26F Codice prodotto 3611J090.. 3611J10... Regolazione del numero di giri ● ● Arresto della rotazione ● ● Rotazione destrorsa/sinistrorsa ● ● Mandrino intercambiabile − ● Tensione nominale V= 18 18 Potenza assorbita nominale

W 425 425 Numero di colpi

0–4350 0–4350 Potenza del colpo secondo EPTA-Proce- dure05:2016 J 2,6 2,6 Numero di giri nominale

– Rotazione destrorsa giri/min 0–980 0–980 – Rotazione sinistrorsa giri/min 0–980 0–980 Attacco utensile SDS plus SDS plus Diametro collare alberino mm 50 50 Diametro di foratura max.: – Calcestruzzo mm 26 26 – Muratura (con corona a forare cava) mm 68 68 – Acciaio mm 13 13 – Legno mm 30 30 Peso secondo EPTA-Procedure01:2014 kg 3,2−4,2 3,3−4,4 Lunghezza mm 347 378 Altezza mm 225 225 Temperatura ambiente consigliata in fase di ricarica °C 0...+35 0...+35 Temperatura ambiente consentita durante il funzionamento

Misurazione a 20−25°C con batteria ProCORE18V 8.0Ah. B) prestazioni ridotte in caso di temperature <0°C Informazioni su rumorosità e vibrazioni

GBH18V-26 GBH18V-26F

Valori di emissione acustica rilevati conformemente aENIEC62841-2-6. Il livello di rumorosità ponderato A dell’elettroutensile è tipicamente di: Livello di pressione acustica dB(A)

Livello di potenza sonora dB(A)

Indossare protezioni acustiche! Valori di oscillazione totali a

(somma vettoriale delle tre direzioni) e grado d’incertezzaK rilevati conformemente aENIEC62841-2-6: Foratura a percussione nel calcestruzzo:

1,5 1,5 Il livello di vibrazione ed il valore di emissione acustica indi- cati nelle presenti istruzioni sono stati rilevati conformemen- te ad una procedura di misurazione unificata e sono utilizza- bili per confrontare gli elettroutensili. Le stesse procedure sono idonee anche per una valutazione temporanea del livel- lo di vibrazione e dell’emissione acustica. Il livello di vibrazione ed il valore di emissione acustica sono riferiti agli impieghi principali dell’elettroutensile; qualora, tuttavia, l’elettroutensile venisse utilizzato per altre applica- zioni, oppure con accessori differenti o in caso di insufficien- te manutenzione, il livello di vibrazione ed il valore di emis- sione acustica potrebbero variare. Ciò potrebbe aumentare sensibilmente l’emissione di vibrazioni e l’emissione acustica sull’intero periodo di funzionamento. Per valutare con precisione i valori di vibrazione e di emissio- ne acustica, andranno considerati anche i periodi nei quali l’utensile sia spento, oppure acceso, ma non utilizzato. Ciò potrebbe ridurre sensibilmente l’emissione di vibrazioni e l’emissione acustica sull’intero periodo di funzionamento. Adottare misure di sicurezza supplementari per proteggere l’operatore dall’effetto delle vibrazioni: ad esempio, sottopo- nendo a manutenzione l’elettroutensile e gli utensili accesso- ri, mantenendo calde le mani e organizzando i vari processi di lavoro. Batteria Ricarica della batteria u Utilizzare esclusivamente i caricabatterie indicati nei dati tecnici. Soltanto questi caricabatterie sono adatti al- le batterie al litio utilizzate nell’elettroutensile. Avvertenza: a causa delle norme internazionali per il tra- sporto, le batterie al litio vengono fornite parzialmente cari- che. Per assicurare la piena potenza della batteria, ricaricar- la completamente prima dell’impiego iniziale. Introduzione della batteria Spingere la batteria carica nell’apposito alloggiamento, sino a farlo scattare udibilmente in posizione. Rimozione della batteria Per rimuovere la batteria, premere il tasto di sbloccaggio ed estrarla. Durante tale operazione, non esercitare forza. La batteria è dotata di 2livelli di bloccaggio, preposti ad im- pedire che la batteria stessa cada all’esterno, qualora il tasto di sbloccaggio batteria venga premuto inavvertitamente. Si- no a quando la batteria è inserita nell’elettroutensile, essa viene mantenuta in posizione da un’apposita molla. Bosch Power Tools 1 609 92A 8K6 | (19.01.2023)58 | Italiano Indicatore del livello di carica della batteria I LED verdi dell’apposito indicatore indicano il livello di cari- ca della batteria. Per ragioni di sicurezza, il livello di carica si può verificare esclusivamente ad elettroutensile fermo. Per visualizzare il livello di carica, premere il tasto dell’indi- catore livello di carica della batteria o . Ciò sarà possibi- le anche a batteria rimossa. Se premuto il tasto dell’indicatore livello di carica della batte- ria non si illumina alcun LED, ciò significa che la batteria è di- fettosa e che deve essere sostituita. Tipo di batteria GBA 18V... LED Capacità Luce fissa, 3 LED verdi 60–100% Luce fissa, 2 LED verdi 30–60% Luce fissa, 1 LED verde 5–30% Luce lampeggiante, 1 LED verde 0–5% Tipo di batteria ProCORE18V... LED Capacità Luce fissa, 5 LED verdi 80–100% Luce fissa, 4 LED verdi 60–80% Luce fissa, 3 LED verdi 40–60% Luce fissa, 2 LED verdi 20–40% Luce fissa, 1 LED verde 5–20% Luce lampeggiante, 1 LED verde 0–5% Avvertenze per l’impiego ottimale della batteria Proteggere la batteria ricaricabile da umidità ed acqua. Conservare la batteria esclusivamente nel campo di tempe- ratura fra −20 °C e 50°C. Non lasciare la batteria all’interno dell’auto, ad es. nel periodo estivo. Pulire di tanto in tanto le fessure di ventilazione della batte- ria ricaricabile con un pennello morbido, pulito ed asciutto. Una sensibile riduzione della durata del funzionamento dopo l’operazione di ricarica sta ad indicare che la batteria ricari- cabile dovrà essere sostituita. Attenersi alle indicazioni relative allo smaltimento. Montaggio Impugnatura supplementare u Impiegare l’elettroutensile esclusivamente con l’impu- gnatura supplementare (19). u Assicurarsi che l’impugnatura supplementare sia ser- rata saldamente. In caso contrario è possibile perdere il controllo dell’elettroutensile durante l’utilizzo. Orientamento dell’impugnatura supplementare (vedere Fig. A) È possibile orientare l’impugnatura supplementare (19) a piacere, al fine di ottenere una postura di lavoro sicura e per non affaticarsi durante il lavoro. – Ruotare la parte inferiore dell’impugnatura supplementa- re (19) in senso antiorario ed orientare l’impugnatura supplementare (19) nella posizione desiderata. Serrare quindi nuovamente la parte inferiore dell’impugnatura supplementare (19), ruotandola in senso orario. Accertarsi che il nastro di serraggio dell’impugnatura sup- plementare si trovi nell’apposita scanalatura sulla carcas- sa. Scelta del mandrino e degli accessori Per eseguire forature battenti e per lavori di scalpellatura so- no necessari utensili SDS-plus che vengono applicati nel mandrino portapunta SDS-plus. Per foratura senza percussione nel legno, nel metallo, nella ceramica e nella plastica, nonché per l’avvitamento, vengono utilizzati utensili senza SDS-plus (ad es. punta con codolo ci- lindrico). Per questi utensili è necessario un mandrino auto- serrante oppure un mandrino a cremagliera. Sostituzione del mandrino Introduzione/rimozione del mandrino a cremagliera GBH 18V-26 Per poter lavorare con utensili senza SDS-plus (ades. punta con codolo cilindrico), occorre montare un mandrino idoneo (mandrino a cremagliera o autoserrante, accessori). Montaggio del mandrino a cremagliera (vedere Fig. B) – Avvitare il codolo SDS plus (23) in un mandrino a crema- gliera (22). Fissare il mandrino a cremagliera (22) con la vite di sicurezza (21). Nota bene: la vite di sicurezza ha filettatura sinistrorsa. Introduzione del mandrino a cremagliera (vederefig.B) – Pulire l’estremità ad innesto del codolo ed applicarvi un leggero strato di grasso. – Introdurre il mandrino a cremagliera, con il relativo codo- lo, nell’attacco utensile, ruotandolo sino a bloccarlo auto- maticamente. – Verificare il bloccaggio, esercitando trazione sul mandri- no a cremagliera. Rimozione del mandrino a cremagliera – Spingere all’indietro la bussola di serraggio (5) e rimuove- re il mandrino a cremagliera (22). Rimozione/inserimento del mandrino autoserrante

Rimozione del mandrino intercambiabile (vedere Fig. C) – Tirare all’indietro l’anello di bloccaggio mandrino inter- cambiabile (6), trattenerlo in tale posizione ed estrarre in avanti il mandrino intercambiabile SDS plus (2), oppure il mandrino autoserrante intercambiabile (1). – Una volta rimosso, proteggere il mandrino intercambiabi- le dalle contaminazioni. 1 609 92A 8K6 | (19.01.2023) Bosch Power ToolsItaliano | 59 Introduzione del mandrino intercambiabile (vedere Fig.

u Utilizzare esclusivamente dotazione originale specifi- ca del modello, prestando attenzione al numero di sca- nalature di identificazione (25). Andranno utilizzati esclusivamente mandrini intercambiabili con due o tre scanalature di identificazione. Qualora venga utilizzato un mandrino intercambiabile non idoneo all’elettroutensi- le, l’utensile accessorio potrebbe cadere durante il funzio- namento. – Prima dell’introduzione, pulire il mandrino intercambiabi- le ed applicare un leggero strato di grasso sul codolo. – Afferrare con l’intera mano il mandrino intercambiabile SDS plus (2), oppure il mandrino autoserrante intercam- biabile (1). Ruotandolo, spingere il mandrino intercam- biabile sul relativo attacco (24), fino ad avvertire chiara- mente un rumore d’innesto. – Il mandrino intercambiabile si bloccherà automaticamen- te. Verificare il bloccaggio, esercitando trazione sul man- drino intercambiabile. Cambio degli utensili La protezione antipolvere (4) impedisce in ampia parte che la polvere di foratura penetri nel portautensile durante l’ese- cuzione del foro. Assicurarsi che, durante l’inserimento dell’utensile, la protezione antipolvere (4) non venga dan- neggiata. u Una protezione antipolvere danneggiata dev’essere sostituita immediatamente. Si consiglia di affidare l’operazione ad un Centro di Assistenza Clienti. Cambio utensile (SDS-plus) Inserimento dell’utensile accessorio SDSplus (vedere fig.E) Con il mandrino portapunta SDS-plus è possibile sostituire l’utensile accessorio in modo facile e comodo senza l’impie- go di ulteriori attrezzi. – GBH18V-26F: introdurre il mandrino intercambiabile SDS plus (2). – Pulire il codolo dell’utensile accessorio ed applicarvi un leggero strato di grasso. – Introdurre l’utensile accessorio nell’attacco utensile, ruo- tandolo sino a farlo bloccare automaticamente. – Verificare il bloccaggio, esercitando trazione sull’accesso- rio. Il sistema dell’accessorio SDS-plus è un sistema mobile. In questo modo, in caso di funzionamento a vuoto, si verifica un’oscillazione radiale. Ciò non influisce sulla precisione del foro in quanto la centratura della punta avviene automatica- mente durante la foratura. Rimozione dell’utensile accessorio SDS-plus (vedere figura F) – Spingere indietro la bussola di serraggio (5) e rimuovere l’utensile accessorio. Sostituzione dell’accessorio mandrino a cremagliera GBH 18V-26 Introduzione dell’utensile accessorio (vedere Fig. G) Avvertenza: Non impiegare utensili senza sistema SDS plus per eseguire forature a percussione o scalpellature. Durante tali operazioni, utensili senza sistema SDS plus e i relativi mandrini verrebbero danneggiati. – Introdurre un mandrino a cremagliera (22). – Aprire il mandrino a cremagliera (22) ruotando, fino a quando sia possibile introdurre l’accessorio. Introdurre l’accessorio. – Innestare la chiave di serraggio per mandrini (26) negli appositi fori del mandrino a cremagliera (22) e serrare uniformemente l’accessorio. – Ruotare l’interruttore di arresto percussione/rotazione (16) in posizione «Foratura». Rimozione dell’utensile accessorio (vedere figura H) – Ruotare in senso antiorario la bussola del mandrino a cre- magliera (22), mediante la chiave di serraggio per man- drini (26), fino a quando sia possibile rimuovere l’utensile accessorio. Cambio utensile con mandrino autoserrante intercambiabile

Introduzione dell’utensile accessorio (vedere Fig. I) Avvertenza: Non impiegare utensili senza sistema SDS plus per eseguire forature a percussione o scalpellature. Durante tali operazioni, utensili senza sistema SDS plus e i relativi mandrini verrebbero danneggiati. – Introdurre il mandrino autoserrante intercambiabile (1). – Trattenere saldamente l’anello di tenuta (28) del mandri- no autoserrante intercambiabile. Aprire l’attacco utensile ruotando la bussola anteriore (27), fino a quando sia pos- sibile inserire l’utensile. Trattenere saldamente l’anello di tenuta (28) e ruotare con forza la bussola anteriore (27) in direzione della freccia, fino ad avvertire chiaramente un rumore d’innesto. – Verificare il corretto inserimento in sede, esercitando tra- zione sull’accessorio. Avvertenza: Se l’attacco utensile viene aperto fino a battu- ta, è possibile che, ruotando in chiusura l’attacco stesso, si avverta un rumore d’innesto e che l’attacco non si chiuda. In tale caso, ruotare una singola volta la bussola anteriore (27) in senso antiorario. Successivamente, sarà possibile chiudere l’attacco utensile. – Ruotare l’interruttore di arresto percussione/rotazione (16) in posizione «Foratura». Rimozione dell’utensile accessorio (vedere Fig. J) – Trattenere saldamente l’anello di tenuta (28) del mandri- no autoserrante intercambiabile. Aprire l’attacco utensile ruotando la bussola anteriore (27) in direzione della frec- cia, fino a quando sia possibile rimuovere l’utensile. Bosch Power Tools 1 609 92A 8K6 | (19.01.2023)60 | Italiano Aspirazione polvere/aspirazione trucioli Polveri e materiali come vernici contenenti piombo, alcuni ti- pi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l’inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell’operatore oppure delle persone che si trovano nelle vici- nanze. Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato. – Utilizzare possibilmente un’aspirazione polvere adatta per il materiale. – Provvedere ad una buona aerazione del posto di lavoro. – Si consiglia di portare una mascherina protettiva con clas- se di filtraggio P2. Osservare le norme in vigore nel vostro Paese per i materiali da lavorare. u Evitare accumuli di polvere nella postazione di lavoro. Le polveri si possono incendiare facilmente. Aspirazione della polvere con GDE18V-16 (accessorio) (vedereFig.K) Per aspirare polveri di calcestruzzo e di pietra, occorrerà il dispositivo di aspirazione GDE18V-16 (accessorio). Tale sistema di aspirazione non è adatto per polveri di legno, metallo e plastica, né per polveri nocive alla salute (ad es. amianto). Utilizzo Messa in funzione Impostazione della modalità L’interruttore di arresto percussione/rotazione (16) consen- te di selezionare la modalità dell’elettroutensile. – Per cambiare modalità, premere il tasto di sbloccaggio (15) e ruotare l’interruttore di arresto percussione/rota- zione (16) nella posizione desiderata, sino a farlo scatta- re udibilmente. Avvertenza: Cambiare modalità esclusivamente ad elettrou- tensile spento. In caso contrario, l’elettroutensile potrebbe subire danni. Posizione per foratura a percussione nel cal- cestruzzo o nella pietra Posizione per foratura senza percussione in le- gno, metallo, ceramica e plastica, nonché per avvitamento Posizione Vario-Lock, per regolazione della po- sizione di scalpellatura In tale posizione, l’interruttore di arresto per- cussione/rotazione(16) non si innesta. Posizione per scalpellatura Impostazione del senso di rotazione Il commutatore del senso di rotazione (11) consente di va- riare il senso di rotazione dell’elettroutensile. Ad interruttore di avvio/arresto (13) premuto, tuttavia, ciò non sarà possibi- le. u Azionare il commutatore del senso di rotazione(11) esclusivamente ad elettroutensile fermo. Per operazioni di foratura a percussione, foratura e scalpel- latura, impostare sempre la rotazione destrorsa. – Rotazione destrorsa: spingere il commutatore del senso di rotazione (11) verso sinistra, sino al finecor- sa. – Rotazione sinistrorsa: spingere il commutatore del senso di rotazione (11) verso destra, sino al finecor- sa. accensione/spegnimento – Per accendere l’elettroutensile, premere l’interruttore di avvio/arresto (13). La luce di lavoro (17) si accenderà quando l’interruttore di avvio/arresto (13) verrà premuto, leggermente o completa- mente, consentendo d’illuminare l’area di lavoro in condizio- ni di luce sfavorevoli. Alla prima accensione dell’elettroutensile, potrà verificarsi un ritardo di avviamento, in quanto l’elettronica dell’elettrou- tensile dovrà dapprima configurarsi. In caso di basse temperature, l’elettroutensile raggiungerà la piena potenza di percussione/del colpo soltanto dopo un certo tempo. – Per spegnere l’elettroutensile, rilasciare l’interruttore di avvio/arresto (13). Regolazione del numero di giri/di colpi Ad elettroutensile acceso, è possibile regolare il numero di giri/di colpi in modo continuo, esercitando maggiore o mino- re pressione sull’interruttore di avvio/arresto (13). Premendo leggermente l’interruttore di avvio/arresto (13), si otterrà un numero di giri/di colpi ridotto; aumentando la pressione, aumenterà anche la velocità. Modifica della posizione di scalpellatura (Vario-Lock) È possibile bloccare lo scalpello in 36 posizioni. In tale mo- do, si potrà sempre assumere la posizione di lavoro ottimale. – Introdurre lo scalpello nell’attacco utensile. – Ruotare l’interruttore di arresto percussione/rotazione (16) in posizione «Vario-Lock». – Ruotare l’utensile accessorio nella posizione di scalpella- tura desiderata. – Ruotare l’interruttore di arresto rotazione/percussione (16) in posizione «Scalpellatura». In tale modo, l’attacco utensile verrà bloccato. – Per operazioni di scalpellatura, impostare sempre la rota- zione destrorsa. 1 609 92A 8K6 | (19.01.2023) Bosch Power ToolsItaliano | 61 Indicazioni operative Regolazione della profondità di foratura (vedere figura
