사용 설명서 GBH 18V26 Professional BOSCH

본 전동공구와 함께 제공된 모 든 안전경고, 지시사항, 그림 및 사양을 숙지하십시오. 다음의 지시 사항을 준수하 지 않으면 감전, 화재, 또는 심각한 부상을 초래할

앞으로 참고할 수 있도록 이 안전수칙과 사용 설명 서를 잘 보관하십시오. 다음에서 사용되는 "전동공구"라는 개념은 전원에 연결하여 사용하는 (전선이 있는) 전동 기기나 배터 리를 사용하는 (전선이 없는) 전동 기기를 의미합니

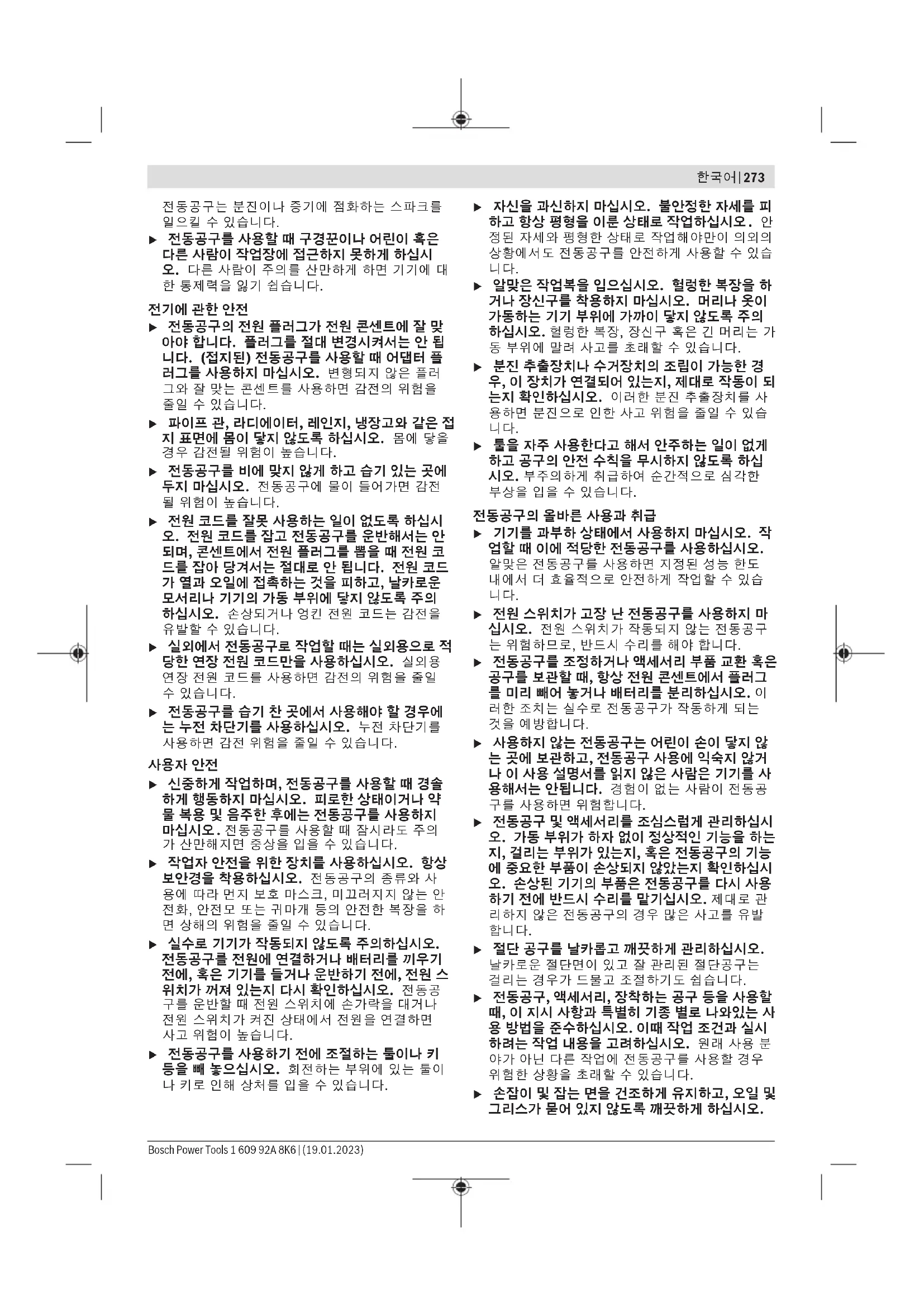

u 작업장을 항상 깨끗이 하고 조명을 밝게 하십시 오. 작업장 환경이 어수선하거나 어두우면 사고 를 초래할 수 있습니다. u 가연성 유체, 가스 또는 분진이 있어 폭발 위험이 있는 환경에서 전동공구를 사용하지 마십시오. 1 609 92A 8K6 | (19.01.2023) Bosch Power Tools한국어 | 273 전동공구는 분진이나 증기에 점화하는 스파크를 일으킬 수 있습니다. u 전동공구를 사용할 때 구경꾼이나 어린이 혹은 다른 사람이 작업장에 접근하지 못하게 하십시 오. 다른 사람이 주의를 산만하게 하면 기기에 대 한 통제력을 잃기 쉽습니다.

u 전동공구의 전원 플러그가 전원 콘센트에 잘 맞 아야 합니다. 플러그를 절대 변경시켜서는 안 됩 니다. (접지된) 전동공구를 사용할 때 어댑터 플 러그를 사용하지 마십시오. 변형되지 않은 플러 그와 잘 맞는 콘센트를 사용하면 감전의 위험을

u 파이프 관, 라디에이터, 레인지, 냉장고와 같은 접 지 표면에 몸이 닿지 않도록 하십시오. 몸에 닿을 경우 감전될 위험이 높습니다. u 전동공구를 비에 맞지 않게 하고 습기 있는 곳에 두지 마십시오. 전동공구에 물이 들어가면 감전 될 위험이 높습니다. u 전원 코드를 잘못 사용하는 일이 없도록 하십시 오. 전원 코드를 잡고 전동공구를 운반해서는 안 되며, 콘센트에서 전원 플러그를 뽑을 때 전원 코 드를 잡아 당겨서는 절대로 안 됩니다. 전원 코드 가 열과 오일에 접촉하는 것을 피하고, 날카로운 모서리나 기기의 가동 부위에 닿지 않도록 주의 하십시오. 손상되거나 엉킨 전원 코드는 감전을 유발할 수 있습니다. u 실외에서 전동공구로 작업할 때는 실외용으로 적 당한 연장 전원 코드만을 사용하십시오. 실외용 연장 전원 코드를 사용하면 감전의 위험을 줄일

u 전동공구를 습기 찬 곳에서 사용해야 할 경우에 는 누전 차단기를 사용하십시오. 누전 차단기를 사용하면 감전 위험을 줄일 수 있습니다.

u 신중하게 작업하며, 전동공구를 사용할 때 경솔 하게 행동하지 마십시오. 피로한 상태이거나 약 물 복용 및 음주한 후에는 전동공구를 사용하지 마십시오 . 전동공구를 사용할 때 잠시라도 주의 가 산만해지면 중상을 입을 수 있습니다. u 작업자 안전을 위한 장치를 사용하십시오. 항상 보안경을 착용하십시오. 전동공구의 종류와 사 용에 따라 먼지 보호 마스크, 미끄러지지 않는 안 전화, 안전모 또는 귀마개 등의 안전한 복장을 하 면 상해의 위험을 줄일 수 있습니다. u 실수로 기기가 작동되지 않도록 주의하십시오. 전동공구를 전원에 연결하거나 배터리를 끼우기 전에, 혹은 기기를 들거나 운반하기 전에, 전원 스 위치가 꺼져 있는지 다시 확인하십시오. 전동공 구를 운반할 때 전원 스위치에 손가락을 대거나 전원 스위치가 켜진 상태에서 전원을 연결하면 사고 위험이 높습니다. u 전동공구를 사용하기 전에 조절하는 툴이나 키 등을 빼 놓으십시오. 회전하는 부위에 있는 툴이 나 키로 인해 상처를 입을 수 있습니다. u 자신을 과신하지 마십시오. 불안정한 자세를 피 하고 항상 평형을 이룬 상태로 작업하십시오 . 안 정된 자세와 평형한 상태로 작업해야만이 의외의 상황에서도 전동공구를 안전하게 사용할 수 있습

u 알맞은 작업복을 입으십시오. 헐렁한 복장을 하 거나 장신구를 착용하지 마십시오. 머리나 옷이 가동하는 기기 부위에 가까이 닿지 않도록 주의 하십시오. 헐렁한 복장, 장신구 혹은 긴 머리는 가 동 부위에 말려 사고를 초래할 수 있습니다. u 분진 추출장치나 수거장치의 조립이 가능한 경 우, 이 장치가 연결되어 있는지, 제대로 작동이 되 는지 확인하십시오. 이러한 분진 추출장치를 사 용하면 분진으로 인한 사고 위험을 줄일 수 있습

u 툴을 자주 사용한다고 해서 안주하는 일이 없게 하고 공구의 안전 수칙을 무시하지 않도록 하십 시오. 부주의하게 취급하여 순간적으로 심각한 부상을 입을 수 있습니다. 전동공구의 올바른 사용과 취급 u 기기를 과부하 상태에서 사용하지 마십시오. 작 업할 때 이에 적당한 전동공구를 사용하십시오. 알맞은 전동공구를 사용하면 지정된 성능 한도 내에서 더 효율적으로 안전하게 작업할 수 있습

u 전원 스위치가 고장 난 전동공구를 사용하지 마 십시오. 전원 스위치가 작동되지 않는 전동공구 는 위험하므로, 반드시 수리를 해야 합니다. u 전동공구를 조정하거나 액세서리 부품 교환 혹은 공구를 보관할 때, 항상 전원 콘센트에서 플러그 를 미리 빼어 놓거나 배터리를 분리하십시오. 이 러한 조치는 실수로 전동공구가 작동하게 되는

u 사용하지 않는 전동공구는 어린이 손이 닿지 않 는 곳에 보관하고, 전동공구 사용에 익숙지 않거 나 이 사용 설명서를 읽지 않은 사람은 기기를 사 용해서는 안됩니다. 경험이 없는 사람이 전동공 구를 사용하면 위험합니다. u 전동공구 및 액세서리를 조심스럽게 관리하십시 오. 가동 부위가 하자 없이 정상적인 기능을 하는 지, 걸리는 부위가 있는지, 혹은 전동공구의 기능 에 중요한 부품이 손상되지 않았는지 확인하십시 오. 손상된 기기의 부품은 전동공구를 다시 사용 하기 전에 반드시 수리를 맡기십시오. 제대로 관 리하지 않은 전동공구의 경우 많은 사고를 유발

u 절단 공구를 날카롭고 깨끗하게 관리하십시오. 날카로운 절단면이 있고 잘 관리된 절단공구는 걸리는 경우가 드물고 조절하기도 쉽습니다. u 전동공구, 액세서리, 장착하는 공구 등을 사용할 때, 이 지시 사항과 특별히 기종 별로 나와있는 사 용 방법을 준수하십시오. 이때 작업 조건과 실시 하려는 작업 내용을 고려하십시오. 원래 사용 분 야가 아닌 다른 작업에 전동공구를 사용할 경우 위험한 상황을 초래할 수 있습니다. u 손잡이 및 잡는 면을 건조하게 유지하고, 오일 및 그리스가 묻어 있지 않도록 깨끗하게 하십시오. Bosch Power Tools 1 609 92A 8K6 | (19.01.2023)274 | 한국어 손잡이 또는 잡는 면이 미끄러우면 예상치 못한 상황에서 안전한 취급 및 제어가 어려워집니다. 충전 전동공구의 올바른 사용과 취급 u 배터리를 충전할 때 제조 회사가 추천하는 충전 기만을 사용하여 재충전해야 합니다. 특정 제품 의 배터리를 위하여 제조된 충전기에 적합하지 않은 다른 배터리를 충전할 경우 화재 위험이 있

u 각 전동공구용으로 나와있는 배터리만을 사용하 십시오. 다른 종류의 배터리를 사용하면 상해를 입거나 화재를 초래할 수 있습니다. u 배터리를 사용하지 않을 때는, 각 극을 자극 할 수 있는 페이퍼 클립, 동전, 열쇠, 못, 나사 등 유사한 금속성 물체와 멀리하여 보관하십시오. 배터리 극 사이에 쇼트가 일어나 화상을 입거나 화재를 야기할 수 있습니다. u 배터리를 잘못 사용하면 누수가 생길 수 있습니 다. 누수가 생긴 배터리에 닿지 않도록 하십시오. 피부에 접촉하게 되었을 경우 즉시 물로 씻으십 시오. 유체가 눈에 닿았을 경우 바로 의사와 상담 하십시오. 배터리에서 나오는 유체는 피부에 자 극을 주거나 화상을 입힐 수 있습니다. u 손상된 배터리 또는 공구를 사용하지 마십시오. 손상되었거나 개조된 배터리는 예기치 못한 특성 으로 인해 화재, 폭발 또는 부상의 위험을 초래할

u 배터리 또는 공구가 화기 또는 지나치게 높은 온 도에 노출되지 않도록 하십시오. 화기 또는 130 °C 이상의 온도에 노출되면 폭발할 위험이 있습

u 충전 지침을 준수하고 지침에 제시된 범위를 벗 어난 온도에서 충전하지 마십시오. 제시된 범위 를 벗어난 부적절한 온도에서 충전할 경우 배터 리가 손상되어 화재 발생의 위험이 증가됩니다.

u 전동공구 수리는 반드시 전문 인력에게 맡기고 , 수리 정비 시 보쉬 순정 부품만을 사용하십시오. 그렇게 함으로써 기기의 안전성을 오래 유지할

u 손상된 배터리는 절대 수리하지 마십시오. 배터 리 수리는 제조사 또는 공인 서비스센터에서만 진행할 수 있습니다. 해머 관련 안전 수칙 모든 작업에 대한 안전 수칙 u 방음 보호구를 착용하십시오. 소음에 노출되면 청력을 상실할 수 있습니다. u 공구에 보조 손잡이가 함께 공급된 경우, 보조 손 잡이를 사용하십시오. 통제력을 상실하면 부상을

u 절단용 액세서리 또는 파스너가 숨겨진 배선에 접촉할 가능성이 있는 작업을 수행할 경우, 전동 공구의 절연된 손잡이 면만 잡으십시오. 절단용 액세서리 및 파스너가 "전류가 흐르는" 전선에 접 촉되면, 전동공구의 노출된 금속 부품에 "전류가 흐르는" 상태로 만들어 작업자가 감전될 수 있습

해머드릴 기능 작동 시 긴 드릴 비트를 사용할 경우

u 드릴링 시에는 항상 낮은 속도에서 작업을 시작 하여 비트의 끝이 가공물에 닿도록 하십시오. 고 속으로 작업할 경우, 비트가 구부러져 가공물에 닿지 않은 상태에서도 회전하면서 부상을 입을

u 비트가 작동하는 부분에만 압력을 가하고 과도한 압력을 주지 마십시오. 비트가 구부러져 파손되 거나 통제력을 잃어 부상을 입을 수 있습니다.

u 보이지 않는 부위에 에너지 배선 및 배관 여부를 확인하려면 적당한 탐지기를 사용하거나 담당 전 력 공급회사에 문의하십시오. 전선에 접하게 되 면 화재나 전기 충격을 야기할 수 있습니다. 가스 관을 손상시키면 폭발 위험이 있습니다. 수도관 을 파손하게 되면 재산 피해를 야기할 수 있습니

u 전동공구를 내려놓기 전에 기기가 완전히 멈추었 는지 확인하십시오. 삽입공구가 걸리거나 전동공 구에 대한 통제가 어려워질 수 있습니다. u 작업물을 잘 고정하십시오. 고정장치나 기계 바 이스에 끼워서 작업하면 손으로 잡는 것보다 더

u 배터리가 손상되었거나 잘못 사용될 경우 증기가 발생할 수 있습니다. 배터리에서 화재가 발생하 거나 폭발할 수 있습니다. 작업장을 환기시키고, 필요한 경우 의사와 상담하십시오. 증기로 인해 호흡기가 자극될 수 있습니다. u 배터리를 분해하지 마십시오. 단락이 발생할 위

u 못이나 스크류 드라이버 같은 뾰족한 물체 또는 외부에서 오는 충격 등으로 인해 축전지가 손상 될 수 있습니다. 내부 단락이 발생하여 배터리가 타거나 연기가 발생하고, 폭발 또는 과열될 수 있

u 그래야만 배터리 과부하의 위험을 방지할 수 있

배터리를 태양 광선 등 고열에 장시간 노 출되지 않도록 하고 불과 오염물질, 물, 수분이 있는 곳에 두지 마십시오. 폭발 및 단락의 위험이 있습니다. u 작동 직후에는 비트 또는 인접한 하우징 부품을 만지지 마십시오. 작동 시 해당 부위가 매우 뜨거 워져 화상을 유발할 수 있습니다. u 타공 작업 시 비트가 걸려 갑자기 작동을 멈출 수 있습니다. 안전한 자세를 취하고 전동공구를 양 손으로 꽉 잡으십시오. 그렇지 않을 경우 전동공 구에 대한 통제력을 잃을 수도 있습니다. u 치즐을 이용한 파괴 작업 시 주의를 기울이십시 오. 철거 자재에서 떨어지는 파편으로 인해 주변 에 있는 사람이나 작업자 스스로 부상을 입을 수

1 609 92A 8K6 | (19.01.2023) Bosch Power Tools한국어 | 275 u 전동 공구를 양손으로 꽉 잡고 안전한 자세로 작 업하십시오. 전동공구를 양손으로 잡고 움직이면

모든 안전 수칙과 지침을 숙지하십시오. 다음의 안전 수칙과 지침을 준수하지 않 으면 화재 위험이 있으며 감전 혹은 중 상을 입을 수 있습니다. 사용 설명서 앞 부분에 제시된 그림을 확인하십시

본 전동공구는 콘크리트, 벽돌 및 석재에 임팩트 드 릴 작업을 하고 간단한 치즐 작업을 하는 데 사용해 야 합니다. 또한 목재, 금속, 세라믹 및 플라스틱에 서의 타격 없는 드릴 작업에도 적합합니다. 전자 제 어장치와 좌우 회전 기능이 있는 전동공구는 또한 스크류 작업을 하는 데에도 사용이 가능합니다.

제품의 주요 명칭에 표기되어 있는 번호는 전동공구 의 그림이 나와있는 면을 참고하십시오. (1) 순간 교환 키레스 척(GBH18V-26F) (2) SDS-plus 키레스 척(GBH18V-26F) (3) SDS‑plus 툴 홀더 (4) 먼지 보호 캡 (5) 잠금 슬리브 (6) 키레스 척 잠금 링(GBH18V-26F) (7) 진동 감소장치 (8) EPC(Electronic Precision Control) 스위

(9) 고리 마운트 (10) 배터리 해제 버튼

(11) 회전방향 선택 스위치 (12) 손잡이(절연된 손잡이 부위) (13) 전원 스위치 (14) 배터리

(15) 모드 선택 스위치 해제 버튼 (16) 모드 선택 스위치 (17) 작업 램프 (18) 깊이 조절자 조절용 버튼 (19) 보조 손잡이(절연된 손잡이 부위) (20) 깊이 조절자 (21) 키 타입 척 안전 나사(GBH18V-26)

(22) 키 타입 척(GBH18V-26)

(23) 드릴 척용 SDS‑plus 어댑터 축 (GBH18V-26)

(24) 드릴 척 서포트(GBH18V-26F) (25) 식별 홈 (26) 드릴 척 키(GBH18V-26) (27) 키레스 척 앞쪽 슬리브(GBH18V-26F) (28) 순간 교환 키레스 척 고정 링 (GBH18V-26F) (29) SDS‑plus 어댑터 축이 있는 유니버설 홀더

a) 도면이나 설명서에 나와있는 액세서리는 표준 공급부 품에 속하지 않습니다. 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오.

0–4350 0–4350 EPTA-Procedure05:2016에 따른 스트로크당 충격 에너지 J 2.6 2.6

mm 26 26 Bosch Power Tools 1 609 92A 8K6 | (19.01.2023)276 | 한국어 충전 로터리 해머 드릴

GBH18V-26 GBH18V-26F

– 벽돌(코어 비트 사용 시) mm 68 68

mm 225 225 충전 시 권장되는 주변 온도 °C 0...+35 0...+35

GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... A) 배터리ProCORE18V 8.0Ah 장착 시 20−25°C에서 측정됨. B) 온도 <0°C일 때 출력 제한

u 기술자료에 기재되어 있는 충전기만 사용하십시 오. 귀하의 전동공구에 사용된 리튬이온 배터리 에 맞춰진 충전기들입니다. 지침: 리튬 이온 배터리는 국제 운송 규정에 따라 일 부만 충전되에 출고됩니다. 배터리의 성능을 완전하 게 보장하기 위해서는 처음 사용하기 전에 배터리를 완전히 충전하십시오.

충전한 배터리는 배터리가 맞물려 고정될 때까지 배 터리 홀더 쪽으로 미십시오.

배터리를 분리하려면 배터리 해제 버튼을 누른 상태 에서 배터리를 당겨 빼내십시오. 무리하게 힘을 가

배터리는 배터리 해제 버튼이 실수로 눌려져 배터리 가 빠지는 것을 방지하기 위해 잠금장치가 이중으로 되어 있습니다. 전동공구에 배터리가 끼워져 있는 동안 배터리는 스프링으로 제 위치에 고정됩니다. 배터리 충전상태 표시기 배터리 충전상태 표시기에 있는 녹색 LED는 배터리 의 충전 상태를 나타냅니다. 안전상의 이유로 전동 공구가 멈춰 있는 경우에만 잔량상태 확인이 가능합

충전상태 표시기 버튼 또는 을 누르면, 충전 상 태가 표시됩니다. 배터리가 분리된 상태에서도 표시

충전상태 표시기 버튼을 눌렀는데도 LED가 켜지지 않으면 배터리가 손상된 것이므로 교환해 주어야 합

배터리 형식 GBA 18V... LED 용량 연속등 3× 녹색 60–100% 연속등 2× 녹색 30–60% 연속등 1× 녹색 5–30% 점멸등 1× 녹색 0–5% 배터리 형식 ProCORE18V... LED 용량 연속등 5× 녹색 80–100% 연속등 4× 녹색 60–80% 연속등 3× 녹색 40–60% 연속등 2× 녹색 20–40% 연속등 1× 녹색 5–20% 점멸등 1× 녹색 0–5% 올바른 배터리의 취급 방법 배터리를 습기나 물이 있는 곳에 두지 마십시오. 배터리를 –20 °C 에서 50 °C 온도 범위에서만 저장 하십시오. 예를 들면 배터리를 여름에 자동차 안에

가끔 배터리의 통풍구를 부드럽고 깨끗한 마른 솔로

1 609 92A 8K6 | (19.01.2023) Bosch Power Tools한국어 | 277 충전 후 작동 시간이 현저하게 짧아지면 배터리의 수명이 다한 것이므로 배터리를 교환해야 합니다. 폐기처리에 관련된 지시 사항을 준수하십시오.

u 반드시 보조 손잡이 (19) 를 장착하여 전동공구

u 보조 손잡이가 항상 단단히 조여져 있는지 확인 하십시오. 그렇지 않을 경우 작업하면서 전동공 구에 대한 통제력을 잃을 수도 있습니다. 보조 손잡이 조절하기(그림 A 참조) 보조 손잡이 (19) 를 알맞게 젖혀서 안전하고 편안 한 작업 자세를 취하십시오. – 보조 손잡이 (19) 의 아래쪽을 시계 반대 방향으 로 돌려 보조 손잡이 (19) 의 방향을 원하는 위치 로 전환하십시오. 보조 손잡이 (19) 의 아래쪽을 시계 방향으로 다시 돌려 끼우십시오. 이때 보조 손잡이의 고정 밴드가 하우징에 있는 홈에 제대로 끼여 있는지 확인해야 합니다. 드릴 척과 비트 선택하기 해머 드릴 작업이나 치즐 작업을 하려면 기기의 SDS‑plus 드릴 척에 삽입되는 SDS‑plus 비트를 사

목재, 금속, 세라믹 그리고 플라스틱에 타격없이 드 릴 작업을 하거나 스크류 작업을 하려면 SDS-plus 가 아닌 비트를 사용해야 합니다(예: 실린더 섕크 타입 드릴 비트). 이러한 비트를 사용할 경우 순간 교환 키레스 척이나 키 타입 척이 필요합니다.

키 타입 척 삽입/분리하기 GBH 18V-26 SDS‑plus가 아닌 비트(예: 실린더 섕크 타입 드릴 비트)로 작업하려면, 적당한 드릴 척을 조립해서 사 용해야 합니다(키 타입 척이나 순간 교환 키레스

키 타입 척 조립하기(그림 B 참조) – SDS‑plus 어댑터 축 (23) 을 키 타입 척 (22) 안 으로 돌려 끼웁니다. 키 타입 척 (22) 에 안전 나 사 (21) 를 끼워 고정시킵니다. 안전 나사가 좌나 사임에 유의하십시오. 키 타입 척 장착하기(그림B 참조) – 어댑터 축의 끼워지는 부분을 깨끗이 닦고 약간

– 어댑터 축이 있는 키 타입 척이 자동으로 잠길 때 까지 툴 홀더 안으로 돌리면서 끼웁니다. – 키 타입 척을 당겨보아 제대로 잠겼는지 확인해

키 타입 척 탈착하기 – 잠금 슬리브 (5) 를 뒤쪽으로 밀고 키 타입 척 (22) 을 빼내십시오. 키레스 척 탈착하기/장착하기

키레스 척 탈착하기(그림 C 참조) – 키레스 척 잠금 링 (6) 을 뒤로 당기고, 이 위치를 유지한 상태에서 SDS‑plus 키레스 척 (2) 또는 교환 가능한 키레스 척 (1) 을 앞으로 당겨 빼냅

– 키레스 척을 탈착한 후 더러워지지 않도록 하십

키레스 척 장착하기(그림 D 참조) u 반드시 기기 모델 고유의 순정품만 사용하고 이 때 식별 홈 (25) 의 개수를 확인해 보십시오. 식 별 홈이 두 개 또는 세 개가 있는 키레스 척만 사 용해야 합니다. 본 전동공구에 적합하지 않은 키 레스 척을 사용한 경우, 비트가 작동 중에 빠질 수

– 키레스 척을 끼우기 전에 깨끗이 닦고 끼워지는 부분에 약간 그리스를 바릅니다. – SDS-plus 키레스 척 (2) 또는 순간 교환 키레스 척 (1) 을 양손으로 붙잡으십시오. 확실하게 잠기 는 소리가 들릴 때까지 키레스 척을 돌리면서 드 릴 척 서포트 (24) 쪽으로 미십시오. – 키레스 척은 자동으로 잠깁니다. 키레스 척을 당 겨보아 제대로 잠겼는지 확인해 보십시오.

먼지 보호 캡 (4) 은 작업하는 동안 먼지가 툴 홀더 안으로 들어가는 것을 방지해 줍니다. 비트 장착 시, 먼지 보호 캡 (4) 이 손상되지 않도록 주의하십시

u 손상된 먼지 보호 캡은 즉시 교환하십시오. 고객 서비스 센터에서 교환하는 것을 권장합니다. 툴 교환(SDS-plus) SDS plus 비트 장착하기(그림E 참조) SDS‑plus 드릴 척을 사용하면 별도의 공구를 사용 하지 않고도 간단하고 쉽게 비트를 교환할 수 있습

– GBH18V-26F: SDS-plus 키레스 척 (2) 을 끼

– 끼우려는 비트의 끝 부분을 깨끗이 닦고 그리스

– 비트가 자동으로 잠길 때까지 툴 홀더 안으로 돌

– 치즐 비트를 잡아당겨 보면서 제대로 끼워졌는지

SDS‑plus 비트는 시스템상 충분히 움직이게 되어 있습니다. 그래서 공전 상태에서 편심 현상이 생기 지만 드릴작업 시에는 다시 저절로 중심을 잡습니 다. 이는 작업의 정확성에 어떠한 영향도 미치지 않

SDS‑plus 비트 탈착하기(그림 F 참조) – 잠금 슬리브 (5) 를 뒤쪽으로 민 후, 비트를 분리

Bosch Power Tools 1 609 92A 8K6 | (19.01.2023)278 | 한국어 키 타입 척 툴 교환 GBH 18V-26 비트 장착하기(그림 G 참조) 지침: 해머 드릴 작업이나 치즐 작업을 할 때 SDS‑plus가 아닌 비트를 사용하지 마십시오! SDS‑plus가 아닌 비트와 그 드릴 척이 해머 드릴 작 업과 치즐 작업으로 인해 손상됩니다. – 키 타입 척 (22) 을 끼우십시오. – 공구가 삽입될 때까지 키 타입 척 (22) 을 돌려 푸십시오. 공구를 끼우십시오. – 드릴 척 키 (26) 를 키 타입 척 (22) 의 해당 구멍 에 끼우고 공구를 균일하게 조이십시오. – 모드 선택 스위치 (16) 를 “드릴 작업” 위치로

비트 분리하기(그림 H 참조) – 드릴 척 키 (26) 를 사용하여 키 타입 척 (22) 의 슬리브를 비트가 빠질 때까지 시계 반대 방향으

비트 장착하기(그림 I 참조) 지침: 해머 드릴 작업이나 치즐 작업을 할 때 SDS‑plus가 아닌 비트를 사용하지 마십시오! SDS‑plus가 아닌 비트와 그 드릴 척이 해머 드릴 작 업과 치즐 작업으로 인해 손상됩니다. – 순간 교환 키레스 척 (1) 을 삽입하십시오. – 교환 가능한 키레스 척의 고정 링 (28) 을 꽉 잡 으십시오. 공구가 장착될 때까지 앞쪽 슬리브 (27) 를 돌려 공구 어댑터를 푸십시오. 고정 링 (28) 을 꽉 붙잡고 잠기는 소리가 확실하게 들릴 때까지 앞쪽 슬리브 (27) 를 세게 화살표 방향으

– 비트를 당겨보면서 제대로 끼워졌는지 확인해 보

지침: 공구 연동 어댑터가 스톱 위치까지 열렸으면, 공구 연동 어댑터를 돌려 잠글 때 끼워지는 소리가 들리며 공구 연동 어댑터는 잠기지 않을 수 있습니

이 경우 앞쪽 슬리브 (27) 를 시계 반대 방향으로 돌 리십시오. 그 이후 공구 연동 어댑터를 잠글 수 있습

– 모드 선택 스위치 (16) 를 “드릴 작업” 위치로

비트 분리하기(그림 J 참조) – 교환 가능한 키레스 척의 고정 링 (28) 을 꽉 잡 으십시오. 공구가 분리 때까지 앞쪽 슬리브 (27) 를 화살표 방향으로 돌려 공구 어댑터를 푸십시

분진 및 톱밥 추출장치 납 성분을 포함한 페인트나 몇몇 나무 종류, 또는 광 물 성분 그리고 철과 같은 재료의 분진은 건강을 해 칠 수 있습니다. 이 분진을 만지거나 호흡할 경우, 사용자나 주변 사람들이 알레르기 반응이나 호흡기 장애를 일으킬 수 있습니다. 떡갈나무나 너도밤나무와 같은 특정한 분진은 암을 유발시키며, 특히 목재 처리용으로 사용되는 부가 원료 (크로마트, 목재 보호제)와 혼합되면 암을 유 발시키게 됩니다. 석면 성분을 포함한 재료는 전문 가만 작업할 수 있습니다. – 가능하면 작업물 소재에 적당한 분진 추출장치를

– 작업장의 통풍이 잘 되도록 하십시오. – 필터등급 P2가 장착된 호흡 마스크를 사용하십

작업용 재료에 관해 국가가 지정한 규정을 고려하십

u 작업장에 분진이 쌓이지 않도록 하십시오. 분진 이 쉽게 발화할 수 있습니다. GDE18V-16이 포함된 분진 흡입장치(액세 서리)(그림K참조) 콘크리트 분진 및 암석 분진 흡입을 위해 집진 장치 GDE18V-16(액세서리)이 필요합니다. 목재, 금속 및 플라스틱 분진과 건강에 유해한 분진 (예: 석면)은 이 집진 시스템에 적합하지 않습니다.

모드 선택 스위치 (16) 를 이용하여 전동공구의 작 동 모드를 선택하십시오. – 작동 모드를 변경하려면 해제 버튼 (15) 을 누른 상태에서 모드 선택 스위치 (16) 가 맞물려 잠기 는 소리가 날 때까지 원하는 위치로 돌립니다. 지침: 작동 모드는 전동공구가 꺼진 상태에서만 변 경하십시오! 그렇게 하지 않으면 전동공구가 손상

콘크리트 또는 석재에서의 해머 드릴링

목재, 금속, 세라믹, 플라스틱에서 타격 이 없는 단순 드릴 작업 및 스크류 작업

치즐 위치 조절을 위한 Vario-Lock 위치 모드 선택 스위치(16) 는 이 위치에서

회전방향 선택 스위치 (11) 를 이용해 전동공구의 회전방향을 변경할 수 있습니다. 전원 스위치 (13) 가 눌린 상태에서는 변경할 수 없습니다. u 전동공구가 정지된 상태에서만 회전방향 선택 스 위치(11) 를 작동하십시오. 1 609 92A 8K6 | (19.01.2023) Bosch Power Tools한국어 | 279 해머 드릴작업, 드릴작업 혹은 치즐작업을 하려면 회전방향이 반드시 우회전에 있어야 합니다. – 정회전: 회전방향 선택 스위치 (11) 를 스톱 위치까지 좌측으로 누르십시오. – 역회전: 회전방향 선택 스위치 (11) 를 스톱 위치까지 우측으로 누르십시오.

– 전동공구의 전원을 켜려면 전원 스위치를 (13)

전원 스위치 (13) 를 약간 또는 끝까지 누르면 작업 램프 (17) 가 점등되기 때문에 조명 상태가 안 좋을 경우 작업 영역을 비출 수 있습니다. 전동공구의 스위치를 맨 처음으로 켤 때 전동공구의 전자 시스템이 구성되어야 하므로 시동이 지연될 수

저온에서 작업할 경우 전동공구가 완전한 해머/타 격 성능을 보일 때까지 얼마간 시간이 필요합니다. – 전동공구의 스위치를 끄려면 전원 스위치 (13) 에서 손을 떼면 됩니다. 속도/타격률 조절하기 전원이 켜진 전동공구의 속도/타격률은 전원 스위 치 (13) 를 움직이는 정도에 따라 자유롭게 조절할

전원 스위치 (13) 쪽으로 약간만 밀면 낮은 속도/타 격률이 설정됩니다. 좀 더 세게 누르면 속도/타격률

치즐 위치 바꾸기(Vario‑Lock) 36 위치에서 치즐을 고정시킬 수 있습니다. 이를 통 해 각각 적의 작업 위치를 선점할 수 있습니다. – 치즐을 툴 홀더에 끼웁니다. – 모드 선택 스위치 (16) 를 “Vario-Lock” 위치

– 원하는 치즐 위치로 비트를 돌리십시오. – 타격/회전 모드 스위치 (16) 을 “치즐 작업” 위 치로 돌리십시오. 그러면 툴 홀더가 고정됩니다. – 치즐작업을 하려면 회전방향을 오른쪽으로 맞추

드릴 깊이 조절하기(그림 L 참조) 원하는 천공 깊이 X는 깊이 조절자 (20) 로 조절할

– 깊이 조절자 조절용 버튼 (18) 을 눌러 깊이 조절 자를 보조 손잡이 (19) 에 끼우십시오. 깊이 조절자 (20) 에 있는 우툴두툴한 표면이 항 상 아래쪽으로 향해 있어야 합니다. – SDS-plus 비트를 SDS-plus 툴 홀더 (3) 안으로 끝까지 밀어 넣습니다. SDS‑plus 비트가 움직이 게 되면 천공 깊이를 정확하게 세팅할 수 없게 됩

– 드릴 비트의 끝과 깊이 조절자의 끝 부위의 간격 이 원하는 천공 깊이 X가 될 때까지 깊이 조절자

u 드릴 비트가 끼였거나 박힌 경우 드릴 스핀들의 작동이 중단됩니다. 이때 생기는 충격에 대비해 서 전동공구를 두 손으로 꽉 잡고 안전한 자세로

u 전동공구 자동이 차단되면, 전동공구의 스위치를 끄고 비트를 푸십시오. 비트가 걸려 있는 상태에 서 스위치를 켜면 강한 반동력이 생길 수 있습니

급속 정지 기능(Kickback Control) 급속 정지 기능(KickBack Control)은 전동공구에 과부하가 걸릴 경우 순간적 으로 회전작동을 멈추며(예시: SDSplus 비트가 자재에 걸릴 경우), KickBack Control 기능이 없는 전동공 구 대비 사용자를 더 안전하게 보호해줍니다. 예상 치 못한 상황에서 전동공구가 드릴축 주위를 회전하 는 경우 전동공구가 자체적으로 스위치를 차단합니

– 재가동하려면 전원 스위치 (13) 에서 손을 떼고 다시 한번 누릅니다. 급속 정지는 전동공구에 작업 램프 (17) 가 깜박이

EPC(Electronic Precision Control) 민감한 자재에서 스폿 드릴 작업 및 타격 작업을 할 때는 EPC에 의해 작업속도가 완만하게 높아지므로 정밀한 작업을 할 수 있습니다. EPC 스위치(8) 를 원하는 위치로 미십시오. 최고 작동 회전속도에 해당하는 위치 서서히 작동 회전속도를 줄이는 위치

진동 감소장치가 내장되어 있어 진동 발

u 진동 감소장치가 손상된 경우 전동공구를 계속

스크류 드라이버 비트 장착하기(그림 M 참조) u 전동공구의 스위치가 꺼진 상태에서만 볼트/너트 에 대십시오. 회전하는 드릴 비트가 미끄러질 수

스크류 드라이버 비트를 사용하려면 SDS-plus 어 댑터 축이 있는 유니버설 홀더 (29) (액세서리)가

– 어댑터 축의 끼워지는 부분을 깨끗이 닦고 약간

– 유니버설 홀더가 저절로 잠길 때까지 툴 홀더 안 으로 돌리면서 끼웁니다. – 유니버설 홀더를 당겨보아 제대로 잠겼는지 확인

Bosch Power Tools 1 609 92A 8K6 | (19.01.2023)280 | 한국어 – 스크류 드라이버 비트 한 개를 유니버설 홀더에 끼웁니다. 스크류 헤드에 맞는 스크류 드라이버 비트만을 사용하십시오. – 유니버설 홀더를 분리하려면 잠금 슬리브 (5) 를 뒤쪽으로 밀고 유니버설 홀더 (29) 를 툴 홀더에

u 전동공구에 각종 작업(보수 정비 및 액세서리 교 환 등)을 하거나 전동공구를 운반하거나 보관할 경우 배터리를 전동공구에서 빼십시오. 실수로 전원 스위치가 작동하게 되면 상해를 입을 위험

u 안전하고 올바른 작동을 위하여 전동공구와 전동 공구의 통풍구를 항상 깨끗이 하십시오. u 손상된 먼지 보호 캡은 즉시 교환하십시오. 고객 서비스 센터에서 교환하는 것을 권장합니다. – 툴 홀더 (3) 를 사용한 후에는 항상 깨끗이 닦아

AS 센터 및 사용 문의 AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리 고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 있습니다 - www.bosch-pt.com 보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세 서리에 관한 질문에 기꺼이 답변 드릴 것입니다. 문의나 대체 부품 주문 시에는 반드시 제품 네임 플 레이트에 있는 10자리의 부품번호를 알려 주십시

080-955-0909 다른 AS 센터 주소는 아래 사이트에서 확인할 수 있

권장하는 리튬이온 배터리는 위험물 관련 규정을 따 릅니다. 배터리는 별도의 요구 사항 없이 사용자가 직접 도로 상에서 운반할 수 있습니다. 제3자를 통해 운반할 경우(항공 운송이나 운송 회 사 등) 포장과 표기에 관한 특별한 요구 사항을 준 수해야 합니다. 이 경우 발송 준비를 위해 위험물 전 문가와 상담해야 합니다. 표면이 손상되지 않은 배터리만 사용하십시오. 배터 리의 접촉 단자면을 덮어 붙인 상태로 내부에서 움 직이지 않도록 배터리를 포장하십시오. 또한 이와 관련한 국내 규정을 준수하십시오.

전동공구, 배터리, 액세서리 및 포장은 환경 친화적인 방법으로 재생할 수 있도

전동공구와 충전용 배터리/배터리를 가 정용 쓰레기로 처리하지 마십시오! 충전용 배터리/배터리:

운반 단락에 나와 있는 지침을 참고하십시오 (참조 „운반“, 페이지280). 1 609 92A 8K6 | (19.01.2023) Bosch Power Toolsيبرع | 281
