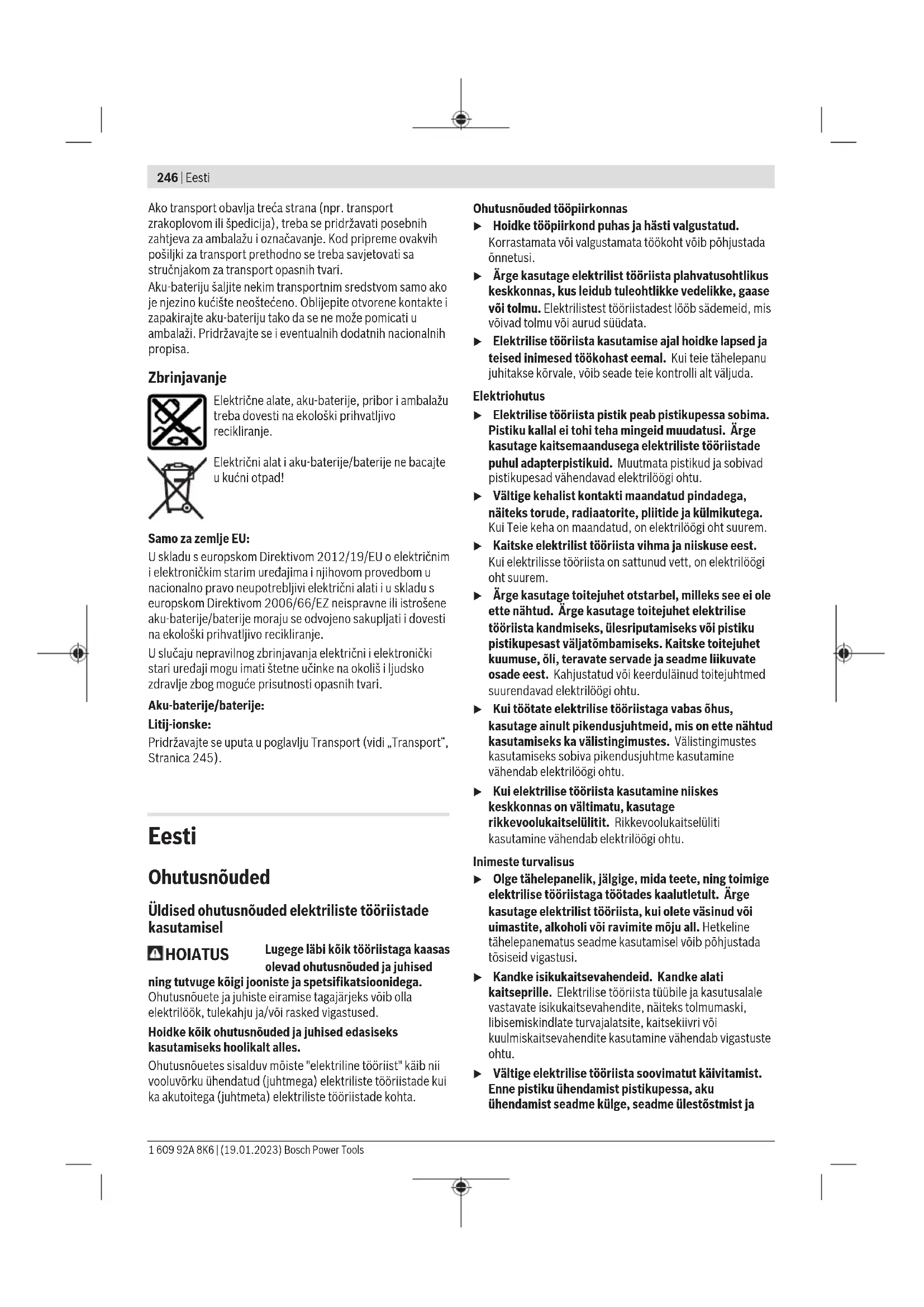

KASUTUSJUHEND GBH 18V26 Professional BOSCH

(11) Pöörlemissuuna ümberlüliti (12) Käepide (isoleeritud haardepind) (13) Sisse-/väljalüliti (14) Aku

(15) Löögi/pöörlemise peatamise lüliti vabastamisnupp (16) Löögi/pöörlemise peatamise lüliti (17) Töövalgusti (18) Nupp sügavuspiiriku seadmiseks (19) Lisakäepide (isoleeritud haardepind) (20) Sügavuspiirik 1 609 92A 8K6 | (19.01.2023) Bosch Power ToolsEesti | 249 (21) Hammasvöö-puurpadruni kinnituskruvi (GBH18V-26)

Kujutatud või kirjeldatud lisavarustus ei kuulu tavalisse tarnemahtu. Lisavarustuse täieliku loetelu leiate meie lisavarustusprogrammist. Tehnilised andmed Akupuurvasar GBH18V-26 GBH18V-26F Tootenumber 3611J090.. 3611J10... Pöörlemiskiiruse juhtimine ● ● Pöörlemise peatamine ● ● Päripäeva/vastupäeva pöörlemine ● ● Vahetatav padrun − ● Nimipinge V= 18 18 Nimisisendvõimsus

0–4350 0–4350 Löögi tugevus EPTA-Procedure05:2016 järgi J 2,6 2,6 Nimipöörlemiskiirus

– Päripäeva pöörlemine min

0–980 0–980 – Vastupäeva pöörlemine min

0–980 0–980 Tööriistahoidik SDS plus SDS plus Spindlikaela läbimõõt mm 50 50 Puuri max läbimõõt: – Betoon mm 26 26 – Müüritis (õõnespuurkrooniga) mm 68 68 – Teras mm 13 13 – Puit mm 30 30 Kaal EPTA-Procedure01:2014 järgi kg 3,2−4,2 3,3−4,4 Pikkus mm 347 378 Kõrgus mm 225 225 Soovitatav keskkonnatemperatuur laadimisel °C 0...+35 0...+35 Lubatav keskkonnatemperatuur töötamisel

Mõõdetud 20−25°C juures akuga ProCORE18V 8.0Ah. B) Piiratud võimsus temperatuuril <0°C. Bosch Power Tools 1 609 92A 8K6 | (19.01.2023)250 | Eesti Andmed müra/vibratsiooni kohta

GBH18V-26 GBH18V-26F

Mürapäästuväärtused, määratud vastavalt standardileENIEC62841-2-6. Elektrilise tööriista A-korrigeeritud müratase on tavaliselt järgmine: Helirõhutase dB(A)

Helivõimsustase dB(A)

Kandke kuulmiskaitsevahendeid! Vibratsiooni koguväärtused a

(kolme suuna vektorsumma) ja mõõtemääramatusK, määratud vastavalt standardileENIEC62841-2-6: Betooni löökpuurimisel:

1,5 1,5 Selles juhendis toodud vibratsioonitaseme ja mürapäästu väärtused on mõõdetud standardset mõõtemeetodit kasutades ja neid saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. Need sobivad ka vibratsioonitaseme ja mürapäästu esialgseks hindamiseks. Toodud vibratsioonitaseme ja mürapäästu väärtused on iseloomulikud elektrilise tööriista põhiliste rakenduste korral. Kui aga elektrilist tööriista kasutatakse muudes rakendustes, muude vahetatavate tööriistadega või ebapiisavalt hooldades, võivad vibratsioonitaseme ja mürapäästu väärtused nendest erinevad olla. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt suurendada. Vibratsioonitaseme ja mürapäästu täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade on välja lülitatud või mil seade on küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt vähendada. Rakendage kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, nagu näiteks: elektrilise tööriista ja vahetatavate tööriistade hooldus, kätesoojendus, töökorraldus. Aku Aku laadimine u Kasutage üksnes tehnilistes andmetes loetletud laadimisseadmeid. Vaid need laadimisseadmed on ette nähtud elektrilises tööriistas kasutatud liitium-ioonaku laadimiseks. Juhis: liitiumioonakud tarnitakse tehasest rahvusvaheliste transpordieeskirjade põhjal osaliselt laetutena. Selleks et aku täielikku võimsust tagada, laadige aku enne esimest kasutamist täielikult täis. Aku paigaldamine Lükake laetud aku akuhoidikusse nii, et see tuntavalt fikseeruks. Aku eemaldamine Aku eemaldamiseks vajutage lukustuse vabastamise nuppe ja tõmmake aku välja. Ärge rakendage seejuures jõudu. Akulon kakslukustusastet, mis takistavad aku väljakukkumist aku lukustuse vabastamisnupu kogemata vajutamisel. Elektritööriista paigaldatud akut hoiab õiges asendis vedru. Aku laetuse taseme näidik Rohelised LEDid aku laetuse taseme näidikul näitavad aku laetuse taset. Ohutuse huvides saab aku laetuse taset vaadata ainult väljalülitatud elektrilisel tööriistal. Laetuse taseme vaatamiseks vajutage laetuse taseme näidiku nuppu või . See on võimalik ka väljavõetud aku korral. Kui laetuse taseme näidiku nupuvajutamisel ei sütti ükski LED, on aku defektne ja tuleb välja vahetada. Aku tüüp GBA 18V... LED Mahtuvus Pidev tuli 3× roheline 60–100% Pidev tuli 2× roheline 30–60% Pidev tuli 1× roheline 5–30% Vilkuv tuli 1× roheline 0–5% 1 609 92A 8K6 | (19.01.2023) Bosch Power ToolsEesti | 251 Aku tüüp ProCORE18V... LED Mahtuvus Pidev tuli 5× roheline 80–100% Pidev tuli 4× roheline 60–80% Pidev tuli 3× roheline 40–60% Pidev tuli 2× roheline 20–40% Pidev tuli 1× roheline 5–20% Vilkuv tuli 1× roheline 0–5% Juhised aku käsitsemiseks Kaitske akut niiskuse ja vee eest. Hoidke aku temperatuuril –20 °C kuni 50 °C. Ärge jätke akut suvel autosse. Puhastage aku ventilatsiooniavasid pehme, puhta ja kuiva pintsliga. Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskõlbmatuks ja tuleb välja vahetada. Järgige ringlussevõtu juhiseid. Paigaldamine Lisakäepide u Kasutage elektrilist tööriista ainult koos lisakäepidemega(19). u Veenduge, et lisakäepide oleks alati kindlalt kinnitatud. Vastasel juhul võite tööd tehes kaotada tööriista üle kontrolli. Lisakäepideme kallutamine (vt jn A) Kindla ja mugava tööasendi saamiseks võite lisakäepidet (19) suvaliselt pöörata. – Keerake lisakäepideme (19) alumist hoidepidet vastupäeva ja kallutage lisakäepide (19) soovitud asendisse. Seejärel keerake lisakäepide (19) päripäeva jälle kinni. Veenduge, et lisakäepideme kinnitusriba on korpuse vastavas soones. Padruni ja tööriista valimine Löökpuurimiseks ja meiseldamiseks läheb vaja SDS-plus tööriistu, mis paigaldatakse SDS-plus padrunisse. Puidu, metalli, keraamika ja plasti löögita puurimiseks, samuti kruvimiseks kasutatakse ilma SDS-plus-kinnituseta tööriistu (nt silindrilise sabaga puure). Nende tööriistade jaoks vajate kiirkinnitus-puurpadrunit või hammasvöö- puurpadrunit. Padruni vahetamine Hammasvööpadruni paigaldamine/eemaldamine GBH 18V-26 Ilma SDS-plusita tööriistadega (nt silindrilise sabaga puuridega) töötamise võimaldamiseks peate paigaldama sobiva puurpadruni (hammasvöö- või kiirkinnitus- puurpadrun, lisavarustus). Hammasvöö-puurpadruni monteerimine (vt jnB) – Kruvige SDS-plus-kinnitussaba (23) hammasvöö- puurpadrunisse (22). Fikseerige hammasvöö- puurpadrun (22) fikseerimiskruviga (21). Pange tähele, et kinnituskruvil on vasakkeere. Hammasvöö-puurpadruni paigaldamine (vt jnB) – Puhastage kinnitussaba padrunisse kinnituvat osa ja määrige seda kergelt. – Lükake hammasvööpadrun koos adapteriga pöördliigutusega padrunisse, kuni see automaatselt lukustub. – Lukustuse kontrollimiseks tõmmake hammasvöö- puurpadrunit. Hammasvöö-puurpadruni eemaldamine – Lükake lukustushülssi (5) tahapoole ja võtke hammasvöö- puurpadrun (22) ära. Vahetatava padruni eemaldamine/paigaldamine

Vahetatava padruni eemaldamine (vt jnC) – Tõmmake vahetatava padruni lukustusrõngast(6) tahapoole, hoidke seda selles asendis ja tõmmake vahetatav SDS-plus-padrun(2) või vahetatav kiirkinnituspadrun(1) ettepoole ära. – Pärast eemaldamist kaitske vahetatavat padrunit määrdumise eest. Vahetatava padruni paigaldamine (vt jnD) u Kasutage ainult mudelikohast originaalvarustust ja jälgige identifitseerimissoonte arvu (25). Lubatud on ainult kahe või kolme identifitseerimissoonega vahetatavad padrunid. Juhul kui ei kasutata selle elektrilise tööriista jaoks sobivat vahetatavat padrunit, võib vahetatav tarvik töö ajal välja kukkuda. – Enne paigaldamist puhastage vahetatav padrun ja määrige selle padrunisse sisestatavat osa kergelt. – Võtke vahetatavast SDS-plus-padrunist(2) või vahetatavast kiirkinnituspadrunist(1) kogu käega ümbert kinni. Lükake vahetatav padrun pöördliigutusega padrunihoidikule(24), kuni kuulete fikseerumisest märku andvat heli. – Vahetatav padrun lukustub automaatselt. Lukustuse kontrollimiseks tõmmake vahetatavat padrunit. Tööriista vahetamine Tolmukaitsekübar (4) kaitseb tööriistahoidikut töötamise ajal puurimistolmu sissetungimise eest. Jälgige, et tööriista paigaldamisel ei vigastataks tolmukaitsekübarat (4). Bosch Power Tools 1 609 92A 8K6 | (19.01.2023)252 | Eesti u Vigastatud tolmukaitse tuleb kohe asendada. Soovitatav on lasta seda teha mõnes klienditeeninduskohas. Tarviku vahetus (SDS-plus) Vahetatava SDS plus-tööriista paigaldamine (vtjnE) SDS-plus padruniga saate vahetatavat tööriista ilma täiendavaid tööriistu kasutamata lihtsalt ja kiiresti vahetada. – GBH18V-26F: Paigaldage vahetatav SDS-plus- padrun(2). – Puhastage vahetatava tööriista hoidikusse sisestatav osa ja määrige seda kergelt. – Lükake vahetatav tööriist pöördliigutusega tööriistahoidikusse, kuni see iseseisvalt lukustub. – Lukustuse kontrollimiseks tõmmake tööriista. Vahetatav SDS-plus tööriist on süsteemist tingituna vabalt liikuv. Seetõttu tekib tühikäigul pöörlemise ebaühtlus. See ei mõjuta puurava täpsust, sest puur keskmestub puurimisel automaatselt. Vahetatava SDS-plus tööriista eemaldamine (vt jn F) – Lükake lukustuhülssi (5) tahapoole ja eemaldage vahetatav tööriist. Tööriista vahetamine hammasvööpadrunis GBH 18V-26 Vahetatava tarviku paigaldamine (vt jnG) Suunis. Ärge kasutage ilma SDS-plus-kinnituseta tööriistu löökpuurimisel ega meiseldamisel! Löökpuurimine ja meiseldamine kahjustavad SDS-plus-kinnituseta tööriistu ning padrunit. – Paigaldage hammasvöö-puurpadrun (22). – Avage hammasvöö-puurpadrun(22) seda pöörates, kuni saate tarviku sisse asetada. Asetage tarvik kohale. – Asetage puurpadruni võti(26) vastavatesse avadesse hammasvöö-puurpadrunil(22) ja pingutage tarvik ühtlaselt. – Keerake löögi/pöörlemise peatamislüliti(16) asendisse „Puurimine“. Vahetatava tööriista eemaldamine (vt jn H) – Pöörake hammasvöö-puurpadruni (22) hülssi puurpadrunivõtmega (26) vastupäeva, kuni vahetatava tööriista saab eemaldada. Vahetatava kiirkinnituspadruni vahetamine

EL-vastavusdeklaratsioon Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetletud direktiivide ja määruste kõikidele asjaomastele nõuetele ja on kooskõlas järgmiste normidega. Tehnilised dokumendid saadaval: * Imiseadmega akupuurvasar Tootenumber
