BRUGSANVISNING GBH 18V26 Professional BOSCH

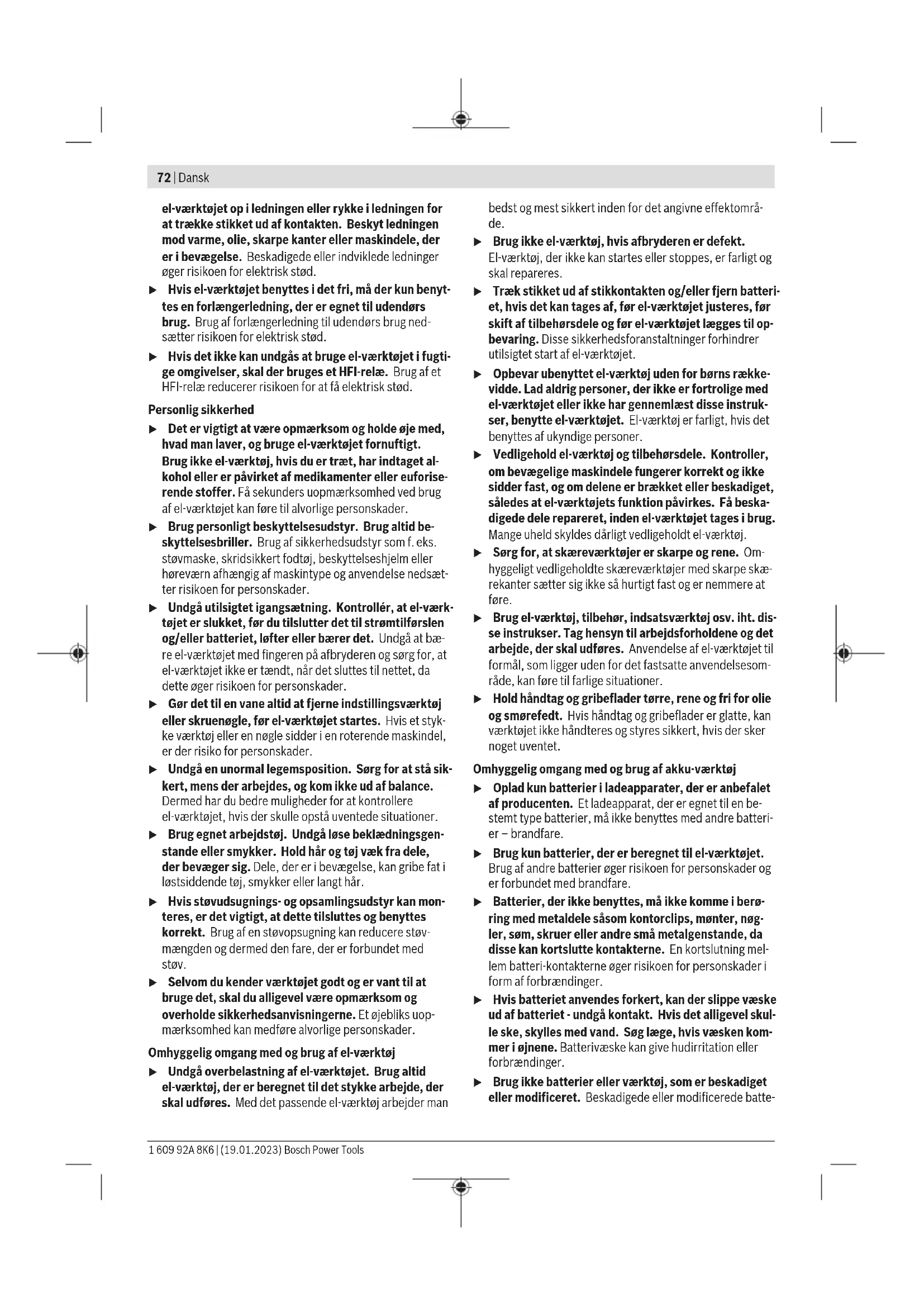

(15) Oplåsningsknap til slag-/drejestop-afbryder (16) Slag-/drejestop-afbryder (17) Arbejdslys (18) Knap til dybdeanslagsindstilling (19) Ekstrahåndtag (isoleret grebsflade) (20) Dybdeanslag (21) Låseskrue til tandkransborepatron (GBH18V-26)

(24) Borepatronholder (GBH18V-26F) (25) Koderiller (26) Borepatronnøgle (GBH18V-26) (27) Forreste kappe til selvspændende udskiftningsbo- repatron (GBH18V-26F) (28) Holdering til selvspændende udskiftningsborepa- tron (GBH18V-26F) (29) Universalholder med SDS-plus-holdeskaft

Tilbehør, som er illustreret og beskrevet i betjeningsvejled- ningen, er ikke indeholdt i standardleveringen. Det fuld- stændige tilbehør findes i vores tilbehørsprogram. Tekniske data Akku-borehammer GBH18V-26 GBH18V-26F Varenummer 3611J090.. 3611J10... Hastighedsstyring ● ● Drejestop ● ● Højre-/venstreløb ● ● Udskiftningsborepatron − ● Nominel spænding V= 18 18 Nominel optagen effekt

– Højreløb o/min 0-980 0-980 – Venstreløb o/min 0-980 0-980 Værktøjsholder SDSplus SDSplus Diameter spindelhals mm 50 50 Bordiameter maks.: – Beton mm 26 26 – Murværk (med hulborekrone) mm 68 68 – Stål mm 13 13 – Træ mm 30 30 Vægt iht. EPTA-Procedure01:2014 kg 3,2-4,2 3,3-4,4 Længde mm 347 378 Højde mm 225 225 Anbefalet omgivelsestemperatur ved op- ladning °C 0...+35 0...+35 Tilladt omgivelsestemperatur ved drift

Målt ved 20−25°C med akkuProCORE18V 8.0Ah. B) Begrænset ydelse ved temperaturer <0°C. Støj-/vibrationsinformation

GBH18V-26 GBH18V-26F

Støjemissionsværdier fundet iht.ENIEC62841-2-6. El-værktøjets A-vægtede støjniveau udgør typisk: Lydtrykniveau dB(A)

Brug høreværn! Vibrationer samlet værdi a

(vektorsum af tre retninger) og usikkerhed K fundet iht.ENIEC62841-2-6: Hammerboring i beton:

1,5 1,5 Det svingningsniveau og støjemissionsniveau, der fremgår af anvisningerne, er målt iht. en standardiseret måleværdi og kan anvendes til sammenligning af elværktøj med hinanden. De er også egnet til en foreløbig vurdering af svingnings- og støjemissionen. Det angivne svingnings- og støjemissionsniveau repræsente- rer de væsentlige anvendelser af el‑værktøjet. Hvis el‑værk- tøjet dog anvendes til andre formål, med afvigende indsats- værktøj eller utilstrækkelig vedligeholdelse, kan svingnings- og støjemissionsniveauet afvige. Dette kan føre til en betyde- lig forøgelse af svingnings- og støjemissionen i hele arbejds- tidsrummet. Til en nøjagtig vurdering af svingnings- og støjemissionen bør der også tages højde for de tider, i hvilke værktøjet er sluk- ket eller godt nok kører, men rent faktisk ikke anvendes. Det- te kan føre til en betydelig reduktion af svingnings- og støje- missionsniveauet i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligehol- delse af el‑værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb. Akku Opladning af akku u Brug kun de ladeaggregater, der fremgår af de tekni- ske data. Kun disse ladeaggregater er afstemt i forhold til den Li-ion-akku, der bruges på dit el-værktøj. Bemærk! Lithium-ion-akkuer udleveres delvis opladet på grund af internationale transportforskrifter. For at sikre at akkuen fungerer 100%, skal du oplade akkuen helt i op- laderen før første ibrugtagning. Isætning af akku Skub den opladede akkuind i akkuholderen, så den går hør- bart i indgreb. Udtagning af akku Akkuen tages ud ved at trykke på akku-oplåsningsknap- penog trække akkuen ud af el-værktøjet. Undgå brug af vold. Akkuen har to låsetrin, der forhindrer, at den falder ud, hvis du skulle komme til at trykke på akku-udløserknappenved et uheld. Så længe akkuen sidder i el-værktøjet, holdes den i position af en fjeder. Akku-ladetilstandsindikator De grønne lysdioder på akku-ladetilstandsindikatoren viser akkuens ladetilstand. Af sikkerhedsgrunde er det kun muligt at forespørge om ladetilstanden, når el-værktøjet er stands- et. Tryk på tasten til ladetilstandsindikatoren eller for at få vist ladetilstanden. Dette er også muligt, når akkuen er taget ud. Hvis ingen lysdioder lyser efter tryk på tasten til ladetilstand- sindikatoren, er akkuen defekt og skal udskiftes. Bosch Power Tools 1 609 92A 8K6 | (19.01.2023)76 | Dansk Akku-type GBA 18V... LED Kapacitet Konstant lys 3× grøn 60–100% Konstant lys 2× grøn 30–60% Konstant lys 1× grøn 5–30% Blinkende lys 1× grøn 0–5% Akku-type ProCORE18V... LED Kapacitet Konstant lys 5× grøn 80–100% Konstant lys 4× grøn 60–80% Konstant lys 3× grøn 40–60% Konstant lys 2× grøn 20–40% Konstant lys 1× grøn 5–20% Blinkende lys 1× grøn 0–5% Henvisninger til optimal håndtering af akkuen Beskyt akkuen mod fugtighed og vand. Opbevar kun akkuen i et temperaturområde fra −20°C til 50°C. Opbevar ikke akkuen i bilen f.eks. om sommeren. Rengør akkuens ventilationsåbninger en gang imellem med en blød, ren og tør pensel. Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes. Læs og overhold henvisningerne mht. bortskaffelse. Montering Ekstrahåndtag u Brug kun dit el-værktøj med ekstrahåndtaget (19). u Sørg for, at ekstrahåndtaget altid at spændt godt fast. Ellers kan du miste kontrollen over el-værktøjet under ar- bejdet. Drejning af ekstrahåndtag (se billede A) Du kan dreje ekstrahåndtaget (19) efter behov for at opnå en sikker og mindre trættende arbejdsstilling. – Drej det nederste grebsstykke på ekstrahåndtaget (19) mod uret, og drej ekstrahåndtaget (19) i den ønskede po- sition. Spænd herefter det nederste grebsstykke på ek- strahåndtaget (19) fast igen ved at dreje det med uret. Sørg for, at ekstrahåndtagets spændebånd sidder i den dertil beregnede rille på huset. Valg af borepatron og værktøj Til hammerboring og mejsling skal du bruge SDS-plus-værk- tøj, der indsættes i SDS-plus-borepatronen. Til boring uden slag i træ, metal, keramik og plast samt til skruning anvendes værktøj uden SDS-plus (f.eks. bor med cylindrisk skaft). Til sådant værktøj skal der bruges en selvspændende borepatron hhv. en tandkransborepatron. Skift af borepatron Isætning/udtagning af tandkransborepatron GBH 18V-26 For at kunne arbejde med værktøj uden SDS-plus (f.eks. bor med cylindrisk skaft) skal du montere en egnet borepatron (tandkransborepatron eller selvspændende borepatron, til- behør). Montering af tandkransborepatron (se billede B) – Skru SDS-plus-holdeskaftet (23) ind i tandkransborepa- tronen (22). Sørg for at sikre tandkransborepatronen (22) med sikringsskruen (21). Vær opmærksom på, at sikringsskruen har venstregevind. Isætning af tandkransborepatron (sebilledeB) – Rengør holdeskaftets indstiksende, og smør den med en smule fedt. – Sæt tandkransborepatronen med holdeskaftet drejende ind i værktøjsholderen, til den fastlåses af sig selv. – Kontrollér, at tandkrandsborepatronen sidder rigtigt fast ved at trække i den. Udtagning af tandkrandsborepatron – Skub låsekappen (5) bagud, og tag tandkransborepatro- nen (22) af. Udtagning/isætning af udskiftningsborepatron

Udtagning af udskiftningsborepatron (se billede C) – Træk udskiftningsborepatronens låsering (6) bagud, hold den fast i denne position, og træk SDS-plus-udskiftnings- borepatronen (2) eller den selvspændende udskiftnings- borepatron (1) af fremefter. – Beskyt udskiftningsborepatronen mod tilsmudsning efter aftagningen. Isætning af udskiftningsborepatron (se billede D) u Brug kun modelspecifikt originalt udstyr, og kontrol- lér i den forbindelse antallet af koderiller (25). Kun udskiftningsborepatroner med to eller tre koderiller er tilladte. Hvis du anvender en udskiftningsborepatron, der ikke er egnet til el-værktøjet, kan indsatsværktøjet fal- de ud under arbejdet. – Rengør udskiftningsborepatronen før isætning, og smør indstiksenden med en smule fedt. – Grib fat omkring SDS-plus-udskiftningsborepatronen (2) hhv. den selvspændende udskiftningsborepatron (1) med hele hånden. Skub udskiftningsborepatronen dre- jende på borepatronholderen (24), til der høres et tyde- ligt klik. – Udskiftningsborepatronen fastlåses automatisk. Kontrol- lér, at udskiftningsborepatronen sidder rigtigt fast ved at trække i låsen. 1 609 92A 8K6 | (19.01.2023) Bosch Power ToolsDansk | 77 Værktøjsskift Støvbeskyttelseskappen (4) forhindrer i stort omfang, at bo- restøv trænger ind i værktøjsholderen under brug. Når værk- tøjet sættes i, skal man være opmærksom på, at støvbeskyt- telseskappen (4) ikke beskadiges. u En beskadiget støvbeskyttelseskappe skal straks ud- skiftes. Det anbefales at lade en kundeservice udføre arbejdet. Værktøjsskift (SDS-plus) Isætning af SDSplus-indsatsværktøj (se billedeE) Med SDS-plus-borepatronen kan du skifte indsatsværktøj nemt og bekvemt uden brug af andre værktøjer. – GBH18V-26F: Isæt SDS-plus-udskiftningsborepatronen (2). – Rengør indsatsværktøjets indstiksende, og smør den med en smule fedt. – Isæt indsatsværktøjet i værktøjsholderen med en dreje- bevægelse, til det automatisk låses. – Kontrollér, at værktøjet sidder rigtigt fast ved at trække i låsen. SDS-plus-indsatsværktøjet er systembetinget frit bevæge- ligt. Derved opstår der en rundløbsafvigelse ved tomgang. Dette har ingen indvirkning på borehullets nøjagtighed, da boret centreres automatisk ved boring. Udtagning af SDS-plus-indsatsværktøj (se billede F) – Skub låsekappen (5) tilbage, og tag indsatsværktøjet ud. Udskiftning af værktøj tandkransborepatron GBH 18V-26 Isætning af indsatsværktøj (se billede G) Bemærk: Brug ikke værktøj uden SDS-plus til hammerbor- ing eller mejsling! Værktøj uden SDS-plus og dets borepa- tron beskadiges under hammerboring og mejsling. – Isæt tandkransborepatronen (22). – Åbn tandkransborepatronen (22) ved at dreje, indtil værktøjet kan sættes i. Isæt værktøjet. – Sæt borepatronnøglen (26) i de pågældende boringer på tandkransborepatronen (22), og spænd værktøjet ensar- tet fast. – Drej slag-/drejestop-afbryderen (16) til positionen "Bor- ing". Udtagning af indsatsværktøj (se billede H) – Drej kappen på tandkransborepatronen (22) til venstre med den medfølgende borepatronnøgle (26), indtil ind- satsværktøjet kan tages ud. Værktøjsskift selvspændende udskiftningsborepatron

EU-overensstemmelseserklæring Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstemmelse med alle gældende bestemmelser i følgende direktiver og forordninger og opfylder følgende standarder. Tekniske bilag ved: * Akku- borehammer med udsugningsanord ning Typenummer
