LIETOŠANAS INSTRUKCIJA GBH 18V26 Professional BOSCH

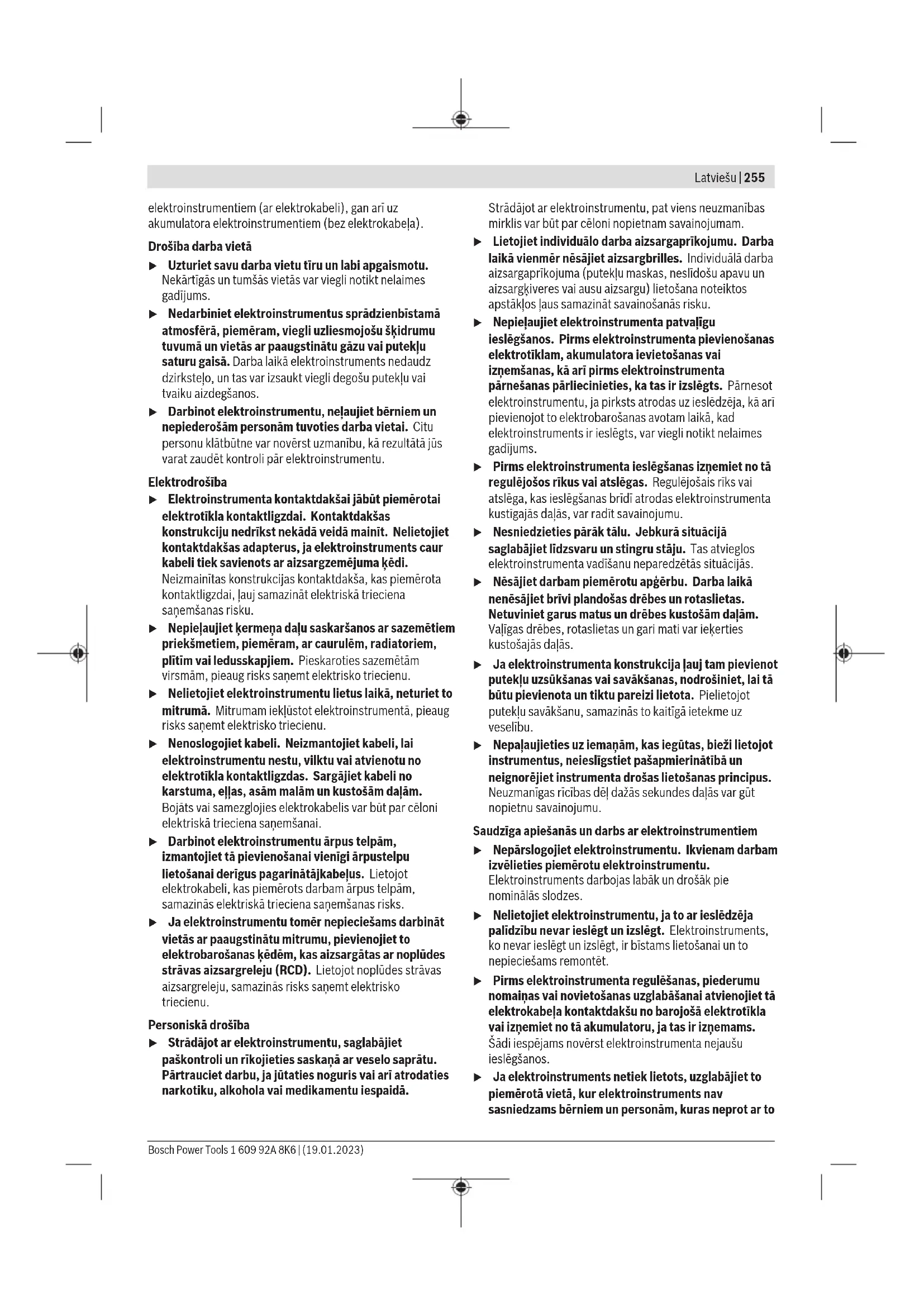

(11) Griešanās virziena pārslēdzējs (12) Rokturis (ar izolētu noturvirsmu) (13) Ieslēdzējs (14) Akumulators

(15) Taustiņš darba režīma pārslēdzēja atbrīvošanai (16) Darba režīma pārslēdzējs (17) LED gaismas avots (18) Dziļuma ierobežotāja iestatīšanas taustiņš (19) Papildrokturis (ar izolētu noturvirsmu) (20) Dziļuma ierobežotājs (21) Zobaploces urbjpatronas fiksācijas skrūve (GBH18V-26)

(23) SDS-plus stiprinājuma kāts urbjpatronai (GBH18V-26)

(24) Urbjpatronas turētājs (GBH18V-26F) (25) Identifikācijas rievas (26) Urbjpatronas atslēga (GBH18V-26) (27) Nomaināmās ātrspīlējošās urbjpatronas priekšējā aptvere (GBH18V-26F) (28) Nomaināmās ātrspīlējošās urbjpatronas noturgredzens (GBH18V-26F) Bosch Power Tools 1 609 92A 8K6 | (19.01.2023)258 | Latviešu (29) Universālais turētājs ar SDS-plus stiprinājuma kātu

Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. Tehniskie dati Akumulatora perforators GBH18V-26 GBH18V-26F Izstrādājuma numurs 3611J090.. 3611J10... Apgriezienu skaita vadība ● ● Griešanās apturēšana ● ● Griešanās virziena pa labi/pa kreisi regulēšana

Nomaināma urbjpatrona − ● Nominālais spriegums V= 18 18 Nominālā ieejas jauda

apgr. min. 0–4350 0–4350 Viena trieciena enerģija atbilstīgi EPTA- Procedure05:2016 J 2,6 2,6 Nominālais apgriezienu skaits

– Griešanās pa labi apgr. min. 0–980 0–980 – Griešanās pa kreisi apgr. min. 0–980 0–980 Instrumenta turētājs SDSplus SDSplus Darbvārpstas aptveres diametrs mm 50 50 Maks. urbuma diametrs – Betonā mm 26 26 – Mūrī (ar kroņurbi) mm 68 68 – Tēraudā mm 13 13 – Kokā mm 30 30 Svars atbilstīgi EPTA-Procedure01:2014 kg 3,2−4,2 3,3−4,4 Garums mm 347 378 Augstums mm 225 225 Ieteicamā apkārtējās vides temperatūra uzlādes laikā °C 0...+35 0...+35 Pieļaujamā apkārtējā gaisa temperatūra darbības laikā

Mērījums 20−25°C temperatūrā ar akumulatoruProCORE18V 8.0Ah. B) Samazināta jauda pie temperatūras <0 °C. Informācija par troksni un vibrāciju

GBH18V-26 GBH18V-26F

Trokšņa emisijas vērtības ir noteiktas atbilstīgi ENIEC62841-2-6. Pēc raksturlīknes A izsvērtā elektroinstrumenta radītā trokšņa parametru tipiskās vērtības ir norādītas tālāk: Skaņas spiediena līmenis dB(A)

Akustiskās jaudas līmenis dB(A)

Mērījuma nenoteiktībaK dB

Lietojiet dzirdes aizsarglīdzekļus! Vibrāciju kopējā vērtība a

(vektoru summa trijos virzienos) un mērījuma nenoteiktība K ir noteiktas atbilstīgiENIEC62841-2-6, kā ir norādīts tālāk: Triecienurbšana betonā:

1,5 1,5 Šajā pamācībā norādītais vibrācijas līmenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot arī vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai. Šeit norādītais svārstību līmenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību līmenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam. Lai precīzi izvērtētu svārstību un trokšņa radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam. Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu. Akumulators Akumulatora uzlāde u Izmantojiet vienīgi tehniskajos datos norādītās uzlādes ierīces. Vienīgi šī uzlādes ierīce ir piemērota jūsu elektroinstrumentā izmantojamā litija-jonu akumulatora uzlādei. Norāde: atbilstoši starptautiskajiem kravu pārvadāšanas noteikumiem litija jonu akumulatori tiek piegādāti daļēji uzlādētā stāvoklī. Lai nodrošinātu pilnu akumulatora jaudu, pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru. Akumulatora ielikšana Ievietojiet uzlādēto akumulatoru akumulatora stiprinājumā, līdz tas tiek nofiksēts. Akumulatora izņemšana Lai izņemtu akumulatoru, nospiediet akumulatora atbrīvošanas taustiņu un izvelciet akumulatoru. Nedarbojieties ar spēku. Akumulatoram 2 ir divpakāpju fiksators, kas neļauj tam izkrist, kad nejauši nospiež akumulatora atbrīvošanas pogu. Kamēr akumulators ir ielikts elektroinstrumentā, to notur atspere. Akumulatora uzlādes pakāpes indikators Akumulatora uzlādes pakāpes indikatora zaļās LEDs diodes parāda akumulatora uzlādes pakāpi. Vadoties no drošības apsvērumiem, uzlādes pakāpe ir nolasāma tikai tad, ja elektroinstruments atrodas miera stāvoklī. Lai nolasītu akumulatora uzlādes pakāpi, nospiediet akumulatora uzlādes pakāpes nolasīšanas taustiņu vai . Tas iespējams arī tad, ja akumulators ir izņemts no elektroinstrumenta. Ja pēc akumulatora uzlādes pakāpes nolasīšanas taustiņa nospiešanas neiedegas neviena no uzlādes pakāpes indikatora LED diodēm, tas nozīmē, ka akumulators ir bojāts un to nepieciešams nomainīt. Akumulatora tips GBA 18V... LED Uzlādes līmenis Pastāvīgi deg 3zaļas LED diodes 60–100% Pastāvīgi deg 2zaļas LED diodes 30–60% Pastāvīgi deg 1zaļa LED diode 5–30% Mirgo 1zaļa LED diode 0–5% Akumulatora tips ProCORE18V... LED Uzlādes līmenis Pastāvīgi deg 5zaļas LED diodes 80–100% Pastāvīgi deg 4zaļas LED diodes 60–80% Pastāvīgi deg 3zaļas LED diodes 40–60% Bosch Power Tools 1 609 92A 8K6 | (19.01.2023)260 | Latviešu LED Uzlādes līmenis Pastāvīgi deg 2zaļas LED diodes 20–40% Pastāvīgi deg 1zaļa LED diode 5–20% Mirgo 1zaļa LED diode 0–5% Pareiza apiešanās ar akumulatoru Sargājiet akumulatoru no mitruma un ūdens. Uzglabājiet akumulatoru pie temperatūras no −20°C līdz 50°C. Neatstājiet akumulatoru karstumā, piemēram, vasaras laikā neatstājiet to automašīnā. Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu. Ja manāmi samazinās instrumenta darbības laiks starp akumulatora uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepieciešams nomainīt. Ievērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem. Montāža Papildrokturis u Lietojiet elektroinstrumentu tikai tad, ja uz tā ir nostiprināts papildrokturis (19). u Pārliecinieties, ka papildu rokturis vienmēr ir stingri pievilkts. Pretējā gadījumā darba laikā jūs varat zaudēt kontroli pār savu elektroinstrumentu. Papildroktura pagriešana (attēls A) Lai varētu strādāt droši un bez noguruma, papildrokturi (19) var pagriezt un nostiprināt vēlamajā stāvoklī. – Atskrūvējiet papildroktura (19) apakšējo posmu, griežot to pretēji pulksteņa rādītāju kustības virzienam, un tad pagrieziet papildrokturi (19) vēlamajā stāvoklī. Pēc tam no jauna stingri pieskrūvējiet papildroktura (19) apakšējo posmu, griežot to pulksteņa rādītāju kustības virzienā. Sekojiet, lai, papildroktura spīļaploce ievietotos šim nolūkam paredzētajā korpusa gropē. Urbjpatronas un darbinstrumenta izvēle Veicot triecienurbšanu un atskaldīšanu ar kaltu, jālieto SDS- plus darbinstrumenti, kas ir piemēroti iestiprināšanai SDS- plus urbjpatronā. Urbšanai bez triecieniem kokā, metālā, keramiskajos materiālos un plastmasā, kā arī skrūvēšanai jālieto darbinstrumenti bez SDS-plus stiprinājuma (piemēram, urbji ar cilindrisku kātu). Šo darbinstrumentu iestiprināšanai nepieciešama bezatslēgas vai zobaploces urbjpatrona. Urbjpatronas nomaiņa Zobaploces urbjpatronas iestiprināšana un izņemšana GBH 18V-26 Lai varētu izmantot darbinstrumentus bez SDS-plus stiprinājuma (piemēram, urbjus ar cilindrisku kātu), instrumentā jāiestiprina piemērota urbjpatrona (zobaploces vai bezatslēgas urbjpatrona (papildpiederumi)). Zobaploces urbjpatronas montāža (skatīt attēlu B) – Ieskrūvējiet SDS-plus stiprinājuma kātu (23) zobaploces urbjpatronā (22). Nostipriniet zobaploces urbjpatronu (22) ar fiksācijas skrūvi (21). Ņemiet vērā, ka fiksācijas skrūvei ir kreisā vītne. Zobaploces urbjpatronas ielikšana (skatītattēluB) – Notīriet kāta iestiprināmo daļu un pārklājiet to ar nelielu smērvielas daudzumu. – Nedaudz pagrozot, ievirziet zobaploces urbjpatronas kātu turētājaptverē, līdz tas tur automātiski fiksējas. – Pārbaudiet fiksēšanos, nedaudz pavelkot zobaploces urbjpatronu ārā no turētājaptveres. Zobaploces urbjpatronas izņemšana – Pabīdiet fiksējošo uzmavu (5) uz aizmuguri un noņemiet zobaploces urbjpatronu (22). Nomaināmās urbjpatronas izņemšana/iestiprināšana

Nomaināmās urbjpatronas izņemšana (attēls C) – Pavelciet nomaināmās urbjpatronas fiksējošo gredzenu (6) virzienā uz aizmuguri, stingri noturiet to šajā stāvoklī un izvelciet nomaināmo SDS-plus urbjpatronu (2) vai nomaināmo bezatslēgas urbjpatronu (1) virzienā uz priekšu. – Pēc nomaināmās urbjpatronas izņemšanas veiciet pasākumus, lai pasargātu to no netīrumiem. Nomaināmās urbjpatronas iestiprināšana (attēls D) u Izmantojiet tikai modelim specifisku oriģinālo aprīkojumu un pievērsiet uzmanību identifikācijas rievu skaitam (25). Atļautas tikai nomaināmās urbjpatronas ar divām vai trim identifikācijas rievām. Ja tiek izmantota šim elektroinstrumentam nepiemērota nomaināmā urbjpatrona, darba laikā iespējama darbinstrumenta atteice. – Pirms iestiprināšanas notīriet nomaināmo urbjpatronu un pārklājiet tās iestiprināmo daļu ar nelielu daudzumu smērvielas. – Ar visu plaukstu satveriet nomaināmo SDS-plus urbjpatronu (2) vai nomaināmo ātrspīlējošo urbjpatronu (1). Nedaudz pagrozot, uzbīdiet nomaināmo urbjpatronu uz urbjpatronas turētāja (24), līdz tā fiksējas ar skaidri sadzirdamu fiksatora klikšķi. – Nomaināmā urbjpatrona automātiski fiksējas. Pārbaudiet nomaināmas urbjpatronas fiksāciju, nedaudz pavelkot to ārā no turētājaptveres. Darbinstrumenta nomaiņa Putekļu aizsargs (4) novērš urbšanas procesā radušos putekļu iekļūšanu turētājaptverē. Iestiprinot darbinstrumentu, sekojiet, lai putekļu aizsargs (4) netiktu bojāts. u Nodrošiniet, lai bojātais putekļu aizsargs tiktu nekavējoties nomainīts. Nomaiņu ieteicams veikt pilnvarotā klientu apkalpošanas iestādē. 1 609 92A 8K6 | (19.01.2023) Bosch Power ToolsLatviešu | 261 Darbinstrumenta maiņa (SDS-plus) SDSplus darbinstrumenta iestiprināšana (skatietattēluE) SDS-plus urbjpatronā var vienkārši un ērti iestiprināt nomaināmos darbinstrumentus, nelietojot palīgrīkus. – GBH18V-26F: ievietojiet nomaināmo SDS-plus urbjpatronu (2). – Pirms iestiprināšanas notīriet darbinstrumenta kātu un pārklājiet tā iestiprināmo daļu ar nelielu daudzumu smērvielas. – Nedaudz pagrozot, ievirziet darbinstrumenta kātu urbjpatronas stiprinājumā, līdz tas tur automātiski fiksējas. – Pārbaudiet darbinstrumenta fiksāciju, nedaudz pavelkot aiz tā. SDS-plus stiprinājuma sistēmai piemīt īpatnība, ka urbjpatronas stiprinājumā iestiprinātais darbinstruments brīvi kustas. Šā iemesla dēļ darbinstruments tukšgaitā rotē ar zināmu radiālu ekscentritāti. Taču tas neietekmē darba precizitāti, jo urbšanas laikā darbinstruments automātiski centrējas. SDS-plus darbinstrumenta izņemšana (attēls F) – Pabīdiet fiksējošo uzmavu (5) uz aizmuguri un izņemiet darbinstrumentu. Zobaploces urbjpatronas instrumenta maiņa GBH 18V-26 Darbinstrumenta iestiprināšana (skatīt attēlu G) Norāde: nelietojiet darbinstrumentu bez SDS-plus stiprinājuma triecienurbšanai vai atskaldīšanai! Triecienurbšanas un izciršanas laikā darbinstrumenti bez SDS-plus stiprinājuma un to iestiprināšanai paredzētās urbjpatronas var tikt bojātas. – Ievietojiet zobaploces urbjpatronu (22). – Atveriet zobaploces urbjpatronu (22), to griežot, līdz var ielikt instrumentu. Ievietojiet darbinstrumentu urbjpatronā. – Ielieciet urbjpatronas atslēgu (26) attiecīgajos aobaploces urbjpatronas (22) caurumos un vienmērīgi iespīlējiet instrumentu. – Pagrieziet darba režīma pārslēdzēju (16) pozīcijā „Urbšana”. Darbinstrumenta izņemšana (attēls H) – (26) Ar urbjpatronas atslēgas palīdzību grieziet zobaploces urbjpatronas (22) aploci pretēji pulksteņa rādītāju kustības virzienam, līdz darbinstrumentu iespējams izņemt. Nomaināmās bezatslēgas urbjpatronas darbinstrumenta nomaiņa

Deklarācija par atbilstību ES standartiem Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem tālāk minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm, kā arī sekojošiem standartiem. Tehniskā dokumentācija no: * Akumulatora perforators ar nosūkšanas ierīci Izstrādājuma numurs
