MANUALE UTENTE Y3 Iperespresso ILLY

IT EN FR ES DE PT NL DA EL RU KO SA CH4

IT REGOLE GENERALI PER L’USO DELLA MACCHINA Prima di utilizzare questa macchina da caffè, leggere attentamente il manuale e

conservarlo per eventuali consultazioni future.

Il manuale d’uso e manutenzione aiuta ad utilizzare in modo sicuro e consapevole

l’apparecchio ed a scoprire tutte le sue funzioni. Ricorda che un buon funzionamento,

ma soprattutto un funzionamento in sicurezza, dipende anche dalla conoscenza

dell’apparecchio e dalla sua corretta manutenzione nel tempo.

Il produttore declina ogni responsabilità in caso di utilizzo non corretto rispetto alle

informazioni riportate, per adattamenti, modifiche o riparazioni improvvisate o non

eseguite da personale qualificato. Detto comportamento farà decadere la garanzia

prevista sull’apparecchio.

In caso di guasto o difetti di fabbricazione dell’apparecchio, rivolgersi al punto

vendita dove è stato effettuato l’acquisto muniti dello scontrino fiscale.

DATI TECNICI Mod. 626

Alimentazione tensione: 220-240 V / 50-60 Hz

Pompa: 48 W / 230 V CL . F NSF BAR 20

Potenza apparecchio: 800 W Lunghezza cavo di alimentazione: 1m

Capacità serbatoio: 1l

Funzione risparmio energia

Dispositivi di sicurezza

Termofusibile di sicurezza

IMPORTANTI MISURE DI SICUREZZA

• Posizionare la macchina da caffè su una superficie orizzontale stabile, idonea a

sopportare il peso e il calore, asciutta e lontana da fonti d’acqua e di calore.

• Non posizionarla sopra altri elettrodomestici (lavatrici, lavastoviglie, frigoriferi, ecc.).

• Non collocarla o non lasciarla mai all’esterno.

SOMMARIO REGOLE GENERALI PER L’USO DELLA MACCHINA �����������������������������������������4

IMBALLO �������������������������������������������������������������������������������������������������������������������175

IT Per evitare rischi di scariche elettriche e incendi:

• Collegare la macchina da caffè unicamente ad allacciamenti di rete idonei, con

presa a terra. Verificare che la tensione riportata sulla targa dati dell’apparecchio

corrisponda alla tensione di alimentazione.

• Non utilizzare l’apparecchio nel caso in cui cavo o spina siano danneggiati, dopo

un malfunzionamento della macchina o dopo un danno di qualsiasi natura. Ri-

volgersi ai centri d’assistenza autorizzati per controllo, riparazione o verifica del

corretto funzionamento.

• Se il cavo di alimentazione è danneggiato deve essere sostituito solamente dal

produttore o da centri di assistenza autorizzati.

• Non far passare mai il cavo di alimentazione per angoli e su spigoli vivi e mante-

nerlo lontano da fonti di calore ed umidità.

• Per evitare danni non appoggiare mai la macchina da caffè accanto o su ripiani

caldi (caloriferi, superfici di cottura, bruciatori a gas, ecc.).

• Durante lunghi periodi di inutilizzo scollegare l’apparecchio dalla presa di

• Per evitare danni, scollegare la macchina da caffè tirando la spina e non il cavo

di alimentazione; non trasportare mai l’apparecchio mantenendolo per il cavo di

• Non toccare mai il cavo di alimentazione con le mani bagnate.

• Non sottoporre l’apparecchio a getti d’acqua o ad immersioni parziali o totali. L’acqua,

in presenza di elettricità, genera pericolo e può essere causa di scosse elettriche.

• Non apportare mai modifiche tecniche alla macchina da caffè.

Staccare sempre il cavo di alimentazione dalla presa di corrente:

• Prima di togliere o inserire il serbatoio dell’acqua.

• Per riempire il serbatoio con acqua.

• Quando l’apparecchio non viene utilizzato per un periodo di tempo prolungato.

• In caso di guasto.

• Prima di pulire l’apparecchio.

Per evitare rischi durante il funzionamento:

• Questa macchina da caffè è destinata a essere utilizzata nelle applicazioni dome-

stiche e similari quali:

– nelle zone per cucinare riservate al personale nei negozi, negli uffici e in altri

ambienti professionali;

– negli agriturismi;

– utilizzo da parte di clienti di alberghi, motel e altri ambienti a carattere residenziale;

– negli ambienti tipo bed and breakfast.

• Utilizzare questa macchina da caffè esclusivamente nel modo riportato nelle

presenti istruzioni.

• Questo apparecchio può essere utilizzato dai minori a partire da 8 anni se sorvegliati

da adulti o istruiti all’uso sicuro dello stesso e se coscienti dei pericoli che corrono.

Tenere l’apparecchio ed il cavo di alimentazione fuori dalla portata dei bambini.

• Assicurarsi che nessun bambino abbia la possibilità di giocare con questa macchina

da caffè lasciandola alla sua portata.

• Questo apparecchio può essere utilizzato da persone con ridotte capacità fisiche, sen-

soriali o mentali o con esperienza e/o competenze insufficienti se sono sorvegliate

o istruite nell’uso sicuro dell’apparecchio e sono coscienti dei pericoli che corrono.

• Il vapore e l’acqua calda possono provocare scottature! Non inserire le dita sotto

l’erogatore di caffè quando la macchina è in funzione.

• Richiudere sempre la leva e non aprirla quando l’apparecchio è in fase di erogazio-

ne. Rischio di scottature.

• Non inserire le dita all’interno del contenitore raccogli cialde E.S.E.. Pericolo di lesioni.

• Non utilizzare cialde E.S.E. danneggiate o deformate, potrebbero causare danni

• Non utilizzare la macchina da caffè senza la vaschetta raccogli gocce onde evitare

la fuoriuscita di liquidi.

Per evitare danni alla macchina:

• Riempire il serbatoio esclusivamente con acqua potabile; non utilizzare mai acqua

gasata o altri liquidi.

• Per evitare che la pompa funzioni a vuoto e si surriscaldi, prima di avviare l’appa-

recchio, controllare sempre che il serbatoio contenga acqua sufficiente.

Non si assumono responsabilità per eventuali danni in caso di:

- Impiego errato e non conforme agli scopi previsti;

- Riparazioni non eseguite presso centri d’assistenza autorizzati;

- Manomissione del cavo di alimentazione;

- Manomissione di qualsiasi componente della macchina;

- Impiego di pezzi di ricambio e accessori non originali;

In questi casi viene a decadere la garanzia�6

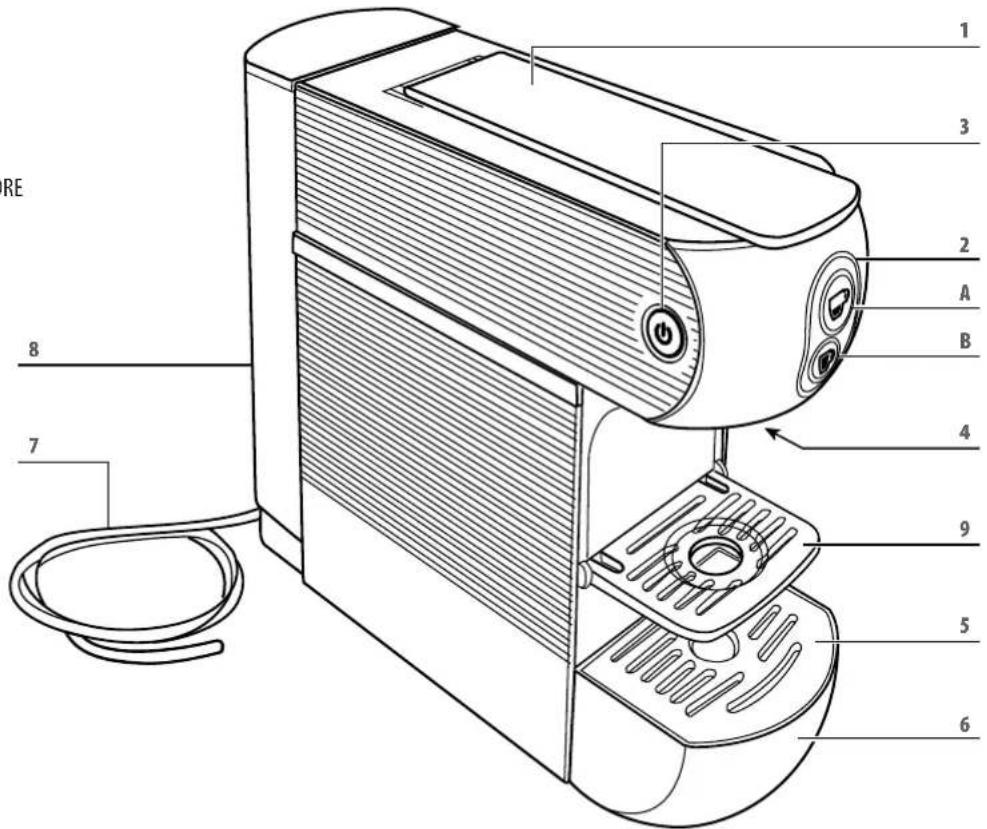

IT PARTI DELLA MACCHINA

7 CAVO DI ALIMENTAZIONE

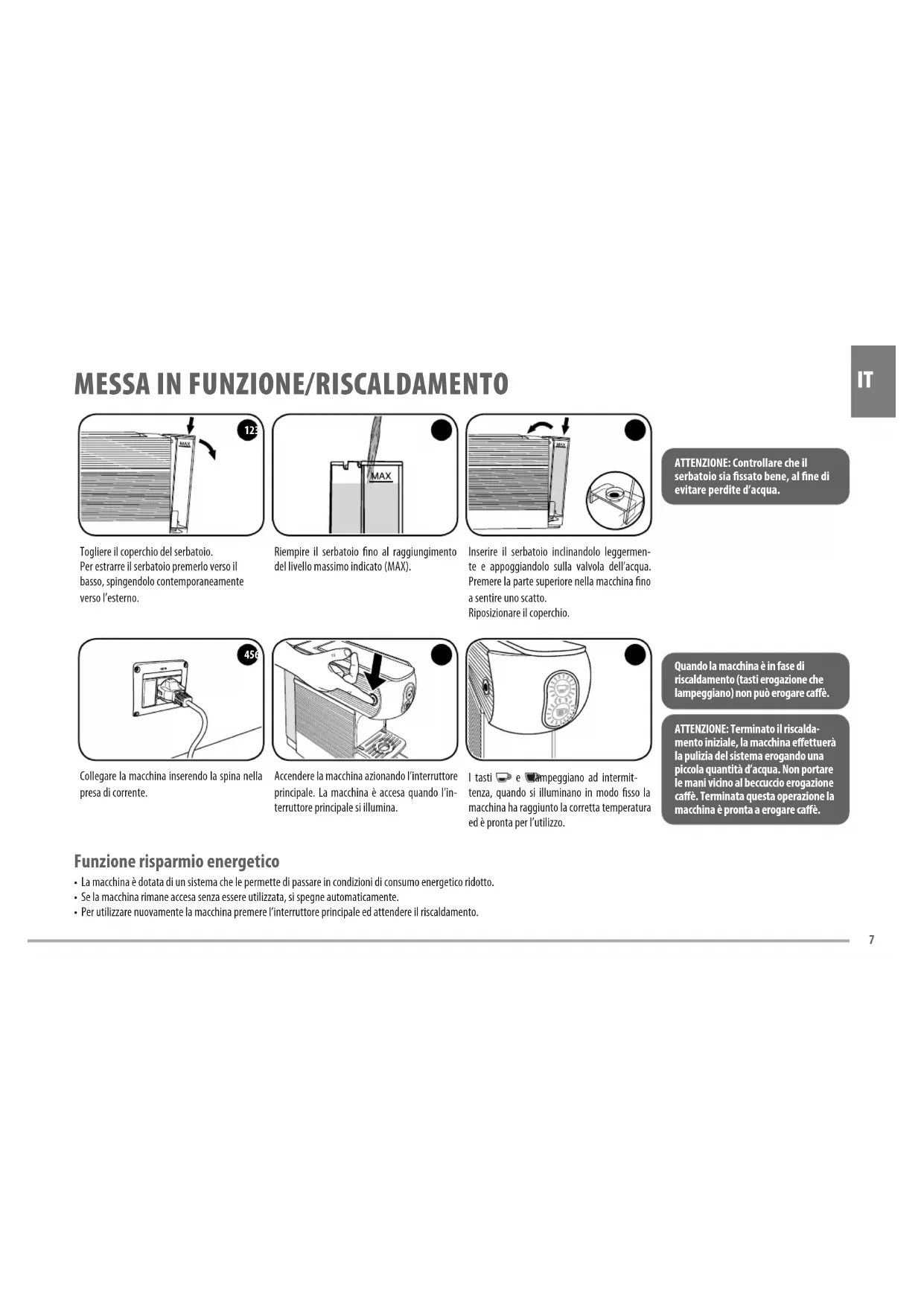

ATTENZIONE: Controllare che il

serbatoio sia fissato bene, al fine di

evitare perdite d’acqua�

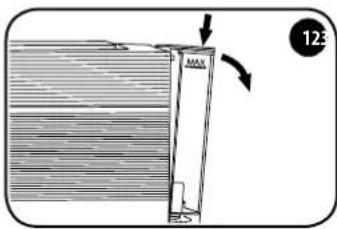

Togliere il coperchio del serbatoio.

Per estrarre il serbatoio premerlo verso il

basso, spingendolo contemporaneamente

Riempire il serbatoio fino al raggiungimento

del livello massimo indicato (MAX).

Inserire il serbatoio inclinandolo leggermen-

te e appoggiandolo sulla valvola dell’acqua.

Premere la parte superiore nella macchina fino

a sentire uno scatto.

Riposizionare il coperchio.

Quando la macchina è in fase di

riscaldamento (tasti erogazione che

lampeggiano) non può erogare caffè�

ATTENZIONE: Terminato il riscalda-

mento iniziale, la macchina effettuerà

la pulizia del sistema erogando una

piccola quantità d’acqua� Non portare

le mani vicino al beccuccio erogazione

caffè� Terminata questa operazione la

macchina è pronta a erogare caffè�

Collegare la macchina inserendo la spina nella

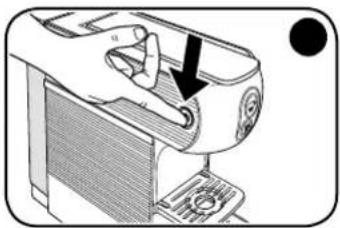

Accendere la macchina azionando l’interruttore

principale. La macchina è accesa quando l’in-

terruttore principale si illumina.

e lampeggiano ad intermit-

tenza, quando si illuminano in modo fisso la

macchina ha raggiunto la corretta temperatura

ed è pronta per l’utilizzo.

Funzione risparmio energetico

• La macchina è dotata di un sistema che le permette di passare in condizioni di consumo energetico ridotto.

• Se la macchina rimane accesa senza essere utilizzata, si spegne automaticamente.

• Per utilizzare nuovamente la macchina premere l’interruttore principale ed attendere il riscaldamento.8

IT RISCIACQUO CIRCUITI INTERNI Al primo utilizzo, oppure se la macchina da caffè è rimasta inutilizzata per un periodo prolungato, è necessario provvedere al risciacquo dei circuiti interni seguendo la seguente procedura:

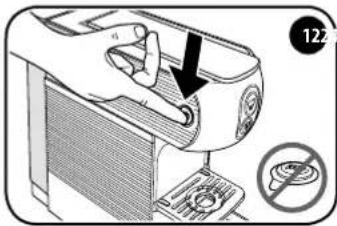

Controllare che non siano inserite cialde E.S.E. e

accendere la macchina azionando l’interruttore

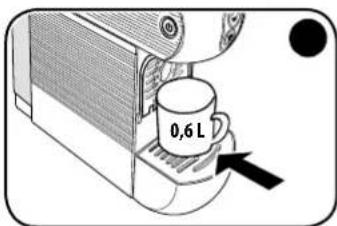

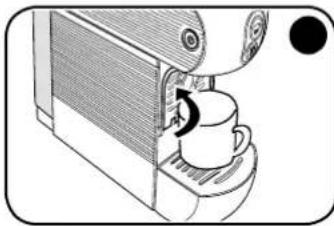

Chiudere il supporto tazzina da espresso e

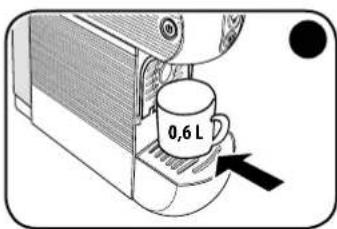

posare una grande tazza vuota sotto il beccuc-

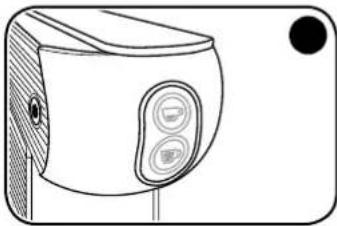

e sono illuminati in

modo fisso la macchina è pronta per l’utilizzo.

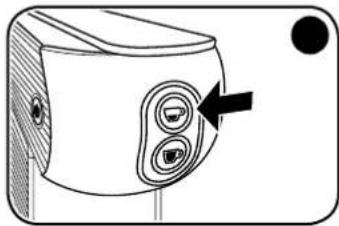

, la macchina eroga acqua;

premere nuovamente il tasto .

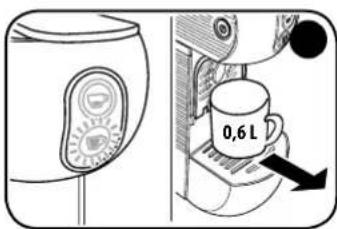

L’operazione di risciacquo è conclusa quando

almeno tre tazze d’acqua sono state erogate.

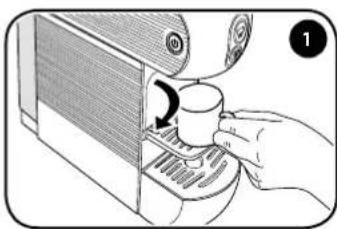

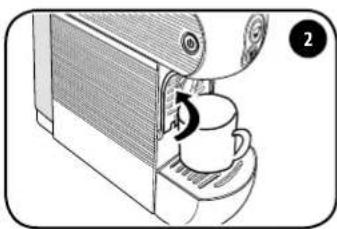

Utilizzo delle tazze

Abbassare il supporto per preparare corret-

tamente un caffè espresso e per utilizzare le

tazzine da espresso.

Per l’utilizzo di tazze grandi, chiudere il

supporto e posizionare la tazza direttamente

sulla griglia raccogligocce.9

IT PREPARAZIONE DEL CAFFÈ

Prima di inserire la cialda E�S�E� alzare

lentamente e completamente la leva

allo scopo di espellere la cialda E�S�E�

esausta� Per una corretta igiene e per

mantenere alta la qualità del prodotto

è consigliabile espellere la cialda E�S�E�

subito dopo l’erogazione�

Per l’inserimento delle cialde E�S�E�,

la leva deve essere sollevata sino a

quando resta alzata autonomamente�

Per l’espulsione delle cialde E�S�E�,

invece, la leva deve essere sollevata

Si raccomanda di utilizzare cialde E.S.E. illy. La

macchina è ottimizzata per l’estrazione delle

Attendere che i tasti

nell’apposita fessura con il logo rivolto verso la

leva. Accertarsi che l’intera cialda, ad eccezio-

ne della linguetta, sia inserita all’interno della

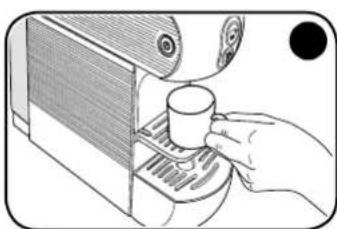

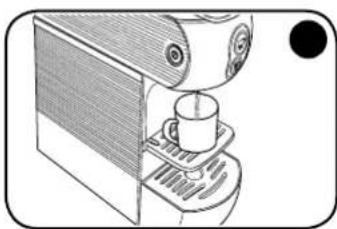

Richiudere completamente la leva. Appoggiare la tazzina sull’apposito supporto

sotto il beccuccio erogatore.

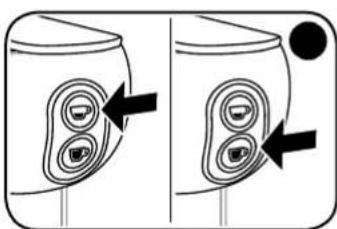

Per l’erogazione di un caffè espresso premere il tasto

. Per l’erogazione di un caffè lungo

premere il tasto . In caso di difficoltà di chiusura, riaprire la leva e richiudere.

ATTENZIONE: Dopo l’erogazione consecutiva di 10 caffè, attendere almeno 2 minuti prima di procedere con una nuova erogazione�

La macchina è progettata per erogazioni singole di durata massima pari a 75 secondi�

• Per la preparazione di un buon espresso, usare tazzine spesse e possibilmente preriscaldate, per evitare che la bevanda si raffreddi troppo in fretta. Le tazzine si possono riscaldare erogando acqua calda

dal beccuccio erogatore nella tazzina.

• Utilizzare le cialde E.S.E. illy per caffè espresso premendo il tasto . Utilizzare le cialde E.S.E. illy per caffè espresso lungo premendo il tasto .10

IT Dopo la preparazione del caffè, la cialda E.S.E. esausta deve essere eliminata come segue:

• Sollevare la leva di apertura/chiusura completamente (la cialda E.S.E. cade nel contenitore apposito).

ATTENZIONE: per una corretta igiene, si consiglia di rimuovere la cialda E�S�E� alla fine di ogni erogazione ed erogare una

piccola quantità di acqua per eliminare ogni eventuale residuo�

L’apposito contenitore cialde E.S.E. può contenere fino a 9 cialde E.S.E. esauste. Svuotare regolarmente il contenitore.

• Se si desidera preparare un altro caffè inserire una nuova cialda E.S.E. e ripetere il procedimento, altrimenti richiudere la leva.

Il cassetto cialde E.S.E. usate può contenere al massimo 9 cialde E.S.E., è quindi opportuno svuotarlo regolarmente per evitare che le cialde E.S.E. si incastrino.

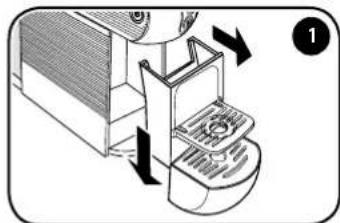

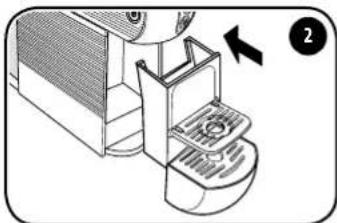

Per eseguire questa operazione estrarre la

vaschetta e separarla dal cassetto cialde E.S.E.

spingendola verso il basso, facendo attenzione

all’eventuale presenza di liquido.

Svuotare il cassetto, lavare e asciugare i

componenti prima di reinserirli nei propri

PROGRAMMAZIONE TEMPERATURA CAFFÈ

NOTA BENE : la temperatura di

fabbrica può essere aumentata e/o

diminuita di 3°C o 6°C�

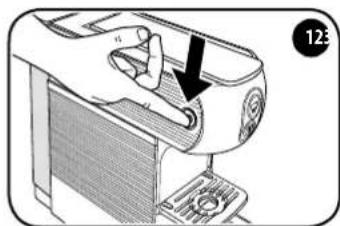

Spegnere la macchina azionando l’interruttore

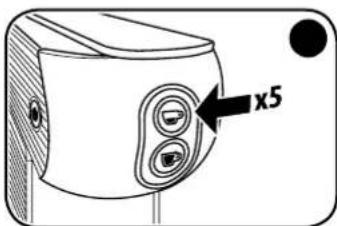

Con macchina spenta, premere 5 volte il tasto

per entrare nella funzione dedicata alla

modifica della temperatura. I tasti e

cominciano a lampeggiare.

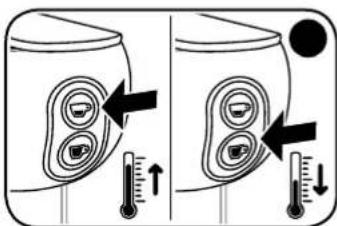

per aumentare la tem-

peratura di 3 gradi. Premere il tasto per

diminuire la temperatura di 3 gradi.11

Segnalazione temperatura caffè impostata:

La temperatura impostata corrisponde a quella di fabbrica.

lentamente (0,5 sec).

La temperatura impostata è aumentata di 3°C rispetto alle

impostazioni di fabbrica.

velocemente (0,2 sec).

La temperatura impostata è aumentata di 6°C rispetto alle

impostazioni di fabbrica.

lentamente (0,5 sec).

La temperatura impostata è diminuita di 3°C rispetto alle

impostazioni di fabbrica.

velocemente (0,2 sec).

La temperatura impostata è diminuita di 6°C rispetto alle

impostazioni di fabbrica.

Trascorsi 5 secondi senza che nessuna altra

azione venga compiuta, entrambi i tasti

e lampeggiano per 2 secondi, dopodiché

la macchina esce dalla funzione dedicata alla

modifica della temperatura.

La nuova temperatura impostata sarà quindi

memorizzata per le successive erogazioni.

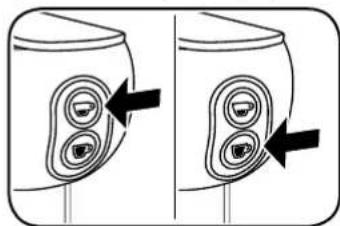

PROGRAMMAZIONE VOLUME EROGAZIONE Seguire le indicazioni riportate nel paragrafo “messa in funzione/riscaldamento”.

Regolazione volume caffè espresso:

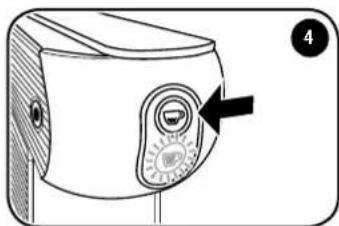

Tenere premuto il tasto . La macchina inizierà ad erogare caffè. Una volta raggiunto il volume desiderato rilasciare il tasto . La macchina

smetterà quindi di erogare caffè e rimarrà memorizzata la quantità per le successive erogazioni.

Regolazione volume caffè espresso lungo:

Tenere premuto il tasto . La macchina inizierà ad erogare caffè. Una volta raggiunto il volume desiderato rilasciare il tasto . La macchina

smetterà quindi di erogare caffè e rimarrà memorizzata la quantità per le successive erogazioni.

I volumi e le temperature di fabbrica sono ottimizzati per la miglior estrazione del caffè espresso illy e dell’espresso lungo illy .12

IT MANUTENZIONE Se la macchina non viene utilizzata per un lungo periodo, erogare una piccola

quantità di acqua, spegnerla, staccare la spina di alimentazione e svuotare il

Riporre l’apparecchio in un luogo asciutto, al riparo della polvere e fuori dalla

portata dei bambini.

Si consiglia di riporre l’apparecchio nel suo imballo originale.

Conservare la macchina a temperatura non inferiore a 5°C per evitare che eventuali

residui d’acqua possano congelarsi danneggiando l’apparecchio.

RIPARAZIONI In caso di guasto, malfunzionamento, o cavo di alimentazione danneggiato, non

tentare di riparare l’apparecchio ma rivolgersi a personale qualificato. Non cercare

mai di mettere in funzione macchine difettose o danneggiate. Solo i centri di

assistenza autorizzati possono effettuare interventi e riparazioni. Il produttore

declina ogni responsabilità per danni a cose e/o persone che si dovessero verificare

a seguito di adattamenti, modifiche o riparazioni improvvisate o non eseguite da

personale qualificato.

PULIZIA Una buona manutenzione della macchina da caffè assicura una resa migliore nel

tempo ed una maggiore durata della stessa.

Disinserire gli interruttori e staccare la spina della presa di corrente prima di eseguire

ogni operazione di pulizia.

Non immergere mai l’apparecchio nell’acqua, pulirlo esclusivamente con un panno

umido, detersivi non abrasivi e asciugarlo immediatamente.

I componenti (griglia, vaschetta raccogligocce, cassetto cialde E.S.E. e serbatoio

acqua) possono essere lavati a mano con detersivi non abrasivi o in lavastoviglie a

media temperatura.13

IT DECALCIFICAZIONE La formazione di calcare è la naturale conseguenza dell’utilizzo della macchina. La macchina è dotata di un programma automatico che consente di ottimizzare la pulizia e di rimuovere i residui di calcare

ATTENZIONE: Se la procedura di decalcificazione non viene eseguita, il calcare può provocare difetti di funzionamento non coperti da garanzia�

Se i tasti di erogazione lampeggiano alternati, la macchina necessita di essere decalcificata.

- Assicurarsi che non siano state introdotte cialde E�S�E� all’interno della macchina�

- In caso di caduta della tensione o spegnimento della macchina, alla riaccensione il ciclo riprende da dove si è sospeso�

- Non alzare la leva durante il processo di decalcificazione o risciacquo�

Procedura di decalcificazione:

Spegnere la macchina azionando l’interruttore

Riempire il serbatoio con 0,6 lt di acqua fresca

ed aggiungere la soluzione decalcificante.

Assicurarsi di sciogliere completamente la so-

luzione decalcificante all’interno dell’acqua nel

Posizionare un contenitore di almeno 0,6 lt

A macchina spenta tenere premuto per 5

secondi il tasto . Il tasto lampeggia.14

0,6 L Premere il tasto . La macchina inizia ad

erogare acqua a ciclo alterno. Il tasto

Terminato il ciclo di decalcificazione, il tasto

è acceso in modo fisso, mentre il tasto

Rimuovere il contenitore e svuotarlo.

Rimuovere il serbatoio, sciacquarlo e riempirlo

con acqua fresca. Reinserire il serbatoio con

acqua fresca nella macchina.

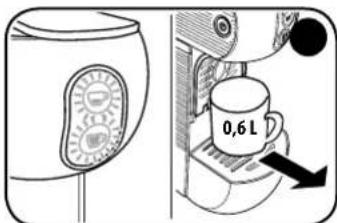

Posizionare un contenitore di almeno 0,6 lt

0,6 L Per avviare il ciclo di risciacquo premere il

tasto . Il tasto è acceso in modo fisso,

La macchina interrompe automaticamente

il risciacquo. I tasti e lampeggiano

Rimuovere il contenitore e svuotarlo.

Attendere che i tasti e si accendano in

modo fisso. La macchina è ora pronta all’uso.15

IT PROBLEMA - CAUSA - SOLUZIONE Problema Causa Soluzione

La macchina non si accende.

Spina non inserita correttamente.

Verificare che la spina sia inserita in una presa di corrente con tensione e che l’interruttore principale sia

Guasto componenti. Rivolgersi al centro assistenza.

La macchina eroga caffè lentamente. Componenti interni otturati dal calcare. Decalcificare la macchina come prescritto nel paragrafo dedicato.

La macchina si accende ma non eroga

Serbatoio acqua vuoto o non corretta-

Verificare che il serbatoio acqua sia correttamente inserito nel proprio alloggiamento e che l’acqua contenuta

Leva di apertura/chiusura non completa-

Verificare che la leva di apertura/chiusura sia completamente chiusa.

Verificare se la pompa eroga acqua: una volta premuto il tasto

si deve avvertire una vibrazione, questo è il

segno che la pompa funziona correttamente.

Se non si avverte nessuna vibrazione rivolgersi al centro assistenza.

Se si avverte la vibrazione ma non si avvia l’erogazione del caffè, ripetere l’operazione 2/3 volte con un

intervallo di qualche minuto.

Al termine della procedura, se ancora la macchina non eroga caffè, rivolgersi al centro assistenza.

Componenti idrauliche otturate dal

Effettuare la decalcificazione. Se il problema persiste rivolgersi al centro assistenza.

La macchina si è spenta

Non si tratta di un difetto. Modalità funzione risparmio energetico: la macchina è progettata per spegnersi automaticamente.

La macchina vibra molto e fa rumore. Livello acqua nel serbatoio insufficiente.

La forte vibrazione è causata dalla pompa che non riesce a pescare acqua in modo adeguato. Ripristinare il

corretto livello di acqua nel serbatoio.

Non si riesce ad inserire la cialda

E.S.E. nella macchina.

Cialda E.S.E. non compatibile. Verificare che si stia utilizzando una cialda E.S.E. compatibile.

Cialda E.S.E. inserita non correttamente. Inserire la cialda E.S.E. orientandola nel modo corretto.

Contenitore cialde E.S.E. usate pieno.

Verificare che il cassetto cialde E.S.E.usate non contenga troppe cialde E.S.E. impedendo l’inserimento di una

Se il difetto persiste rivolgersi al centro assistenza.16

IT Problema Causa Soluzione

La cialda E.S.E. non viene trattenuta

nel gruppo infusore e cade diretta-

mente nel contenitore cialde E.S.E.

Leva di apertura/chiusura non completa-

Aprire completamente la leva di apertura/chiusura, recuperare la cialda E.S.E. non utilizzata dal contenitore

cialde E.S.E. usate ed inserirla nuovamente. Se il difetto persiste rivolgersi al centro assistenza.

Dopo aver inserito la cialda E.S.E.

nel gruppo infusore non si riesce a

chiudere la leva di apertura/chiusura.

Cialda E.S.E. non allineata al gruppo

Aprire nuovamente la leva di apertura/chiusura e richiuderla completamente. Se il difetto persiste rivolgersi al

Contenitore cialde E.S.E. usate pieno.

Verificare che il cassetto cialde E.S.E. usate non contenga troppe cialde E.S.E. impedendo l’inserimento di una

Il caffè erogato dalla macchina è

Cialda E.S.E. inserita prima che i tasti

e fossero accesi e con luce fissa.

Inserire la cialda E.S.E. quando i tasti e sono accesi e con luce fissa.

Caldaia difettosa. Rivolgersi al centro assistenza.

La cialda E.S.E. non viene espulsa

Cialda E.S.E. incastrata nel gruppo

Richiudere la leva di apertura/chiusura e riaprila lentamente.

e mentre viene erogata l’acqua aprire lentamente la leva di apertura/chiusura.

Contenitore cialde E.S.E. usate pieno.

Verificare che il cassetto cialde E.S.E. usate non contenga troppe cialde E.S.E. impedendo l’espulsione della

cialda E.S.E. esausta e svuotarlo.

Se il difetto persiste rivolgersi al centro assistenza.

Singole gocce fuoriescono dal beccuccio

Non si tratta di un difetto. La fuoriuscita di poche gocce al termine dell’erogazione è normale.

L’erogazione del caffè non si

arresta anche se si preme il tasto di

Guasto componenti. Scollegare la spina dalla presa di corrente e rivolgersi al centro assistenza

Il caffè erogato ha un gusto acido. Dopo la decalcificazione la macchina non

è stata risciacquata correttamente.

Risciacquare nuovamente la macchina.

Utilizzo cialde E.S.E. scadute. Verificare la data di scadenza delle cialde E.S.E.17

IT SMALTIMENTO A fine vita dell’apparecchio, prima di smaltirlo nel rispetto delle norme della raccolta

differenziata, renderlo inoperativo. Staccare la spina dalla presa e tagliare il cavo di

Il simbolo del cestino barrato riportato sull’apparecchio indica che il

prodotto, alla fine della propria vita utile, dovendo essere trattato

separatamente dai rifiuti domestici, deve essere conferito in un centro

di raccolta differenziata per apparecchiature elettriche ed elettroniche,

oppure riconsegnato al rivenditore al momento dell’acquisto di una nuova

apparecchiatura equivalente.

L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchio al riciclaggio,

al trattamento e allo smaltimento compatibile, contribuisce ad evitare possibili

effetti negativi sull’ambiente e sulla salute e favorisce il recupero dei materiali di

cui è composto. L’utente è responsabile del conferimento dell’apparecchio a fine vita

alle appropriate strutture di raccolta.

Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi

al servizio locale di smaltimento rifiuti, o al punto vendita dove è stato effettuato

l’acquisto. Chiunque abbandona o cestina questo apparecchio e non lo riporta in

un centro di raccolta differenziata per rifiuti elettrici-elettronici è punito con la

sanzione amministrativa pecuniaria prevista dalla normativa vigente in materia di

smaltimento abusivo di rifiuti.

L’imballo è importante per proteggere il prodotto nel trasporto. Prima di smaltire

i materiali di imballo verificare l’integrità dell’apparecchio ed il suo corretto

funzionamento. In caso di contestazioni l’apparecchio dovrà essere riconsegnato nel

suo imballo originale. I materiali di imballo devono essere tenuti fuori dalla portata

dei bambini in quanto potenziali fonti di pericolo.

Smaltire i materiali di imballo secondo le normative locali sulla raccolta differenziata.

L’apposita simbologia riportata sulla confezione, indica il corretto smaltimento dei

materiali d’imballo. Uno smaltimento consapevole è il primo passo per una corretta

difesa dell’ambiente.18
