MANUAL DE UTILIZADOR Y3 Iperespresso ILLY

Antes de utilizar esta máquina de café, leia atentamente o manual e guarde-o para eventual referência futura. O manual de utilização e manutenção ajuda utilizar, de forma segura e consciente, o aparelho e a descobrir todas as suas funções. Lembre-se que o bom funcionamento, mas sobretudo o funcionamento seguro, depende também do conhecimento do aparelho e da sua correta manutenção, ao longo do tempo. O fabricante declina qualquer responsabilidade em caso de utilização não correta das informações fornecidas, por adaptações, modificações ou reparações improvisadas ou não efetuadas por pessoal qualificado. Tal comportamento invalidará a garantia prevista do aparelho. Em caso de avaria ou defeitos de fabrico do aparelho, contacte o ponto de venda onde a compra foi efetuada tendo consigo o recibo. ESPECIFICAÇÕES TÉCNICAS (modelo 626) Tensão 220-240 V / 50-60 Hz; Brazilian version: 220 V/60 Hz, 127 V/60 Hz Bomba 48 W / 230 V CL. F NSF BAR 20 Potência do aparelho: 800W; Brazilian version: 800W (220V), 1150W (127V) Comprimento do cabo de alimentação: 1 m Capacidade do depósito: 1 l Função de poupança de energia Dispositivos de segurança Fusível térmico de segurança

• Coloque a máquina de café sobre uma superfície horizontal estável, adequada para suportar peso e o calor, seca e longe de fontes de água e calor.

• Não a coloque sobre outros eletrodomésticos (máquinas de lavar roupa, máquinas de lavar loiça, frigoríficos, etc.). ÍNDICE REGRAS GERAIS PARA A UTILIZAÇÃO DA MÁQUINA 74

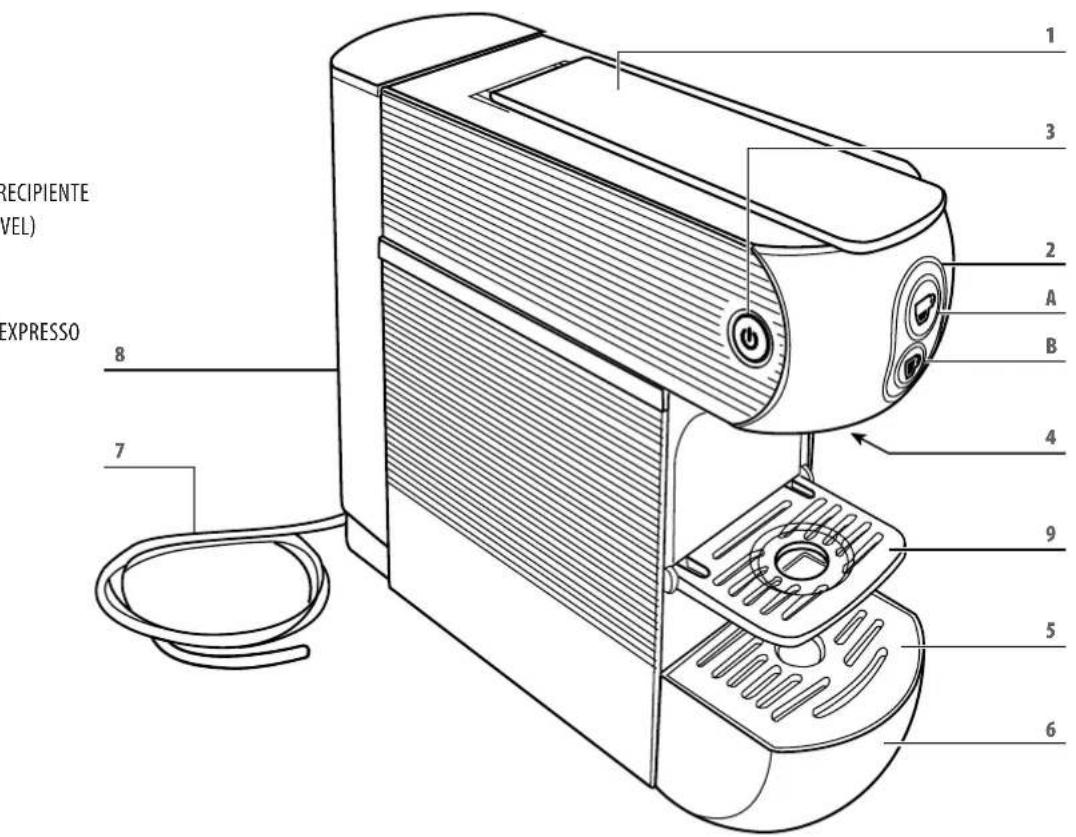

PARTES DA MÁQUINA 76

Colocação em funcionamento/aquecimento 77 Função economia de energia 77 Enxaguadura dos circuitos internos 78 Utilização das chávenas78

PREPARAÇÃO DO CAFÉ 79

Programação da temperatura do café 80 Programação do volume de distribuição81 Manutenção 82 REPARAÇÕES 82 LIMPEZA 82 DESCALCIFICAÇÃO 83

PROBLEMA - CAUSA - SOLUÇÃO 85

ELIMINAÇÃO 87 Embalagem 8775

• Nunca a coloque ou deixe no exterior. Para evitar o risco de choque elétrico e incêndios:

• Ligue a máquina de café exclusivamente à ligações de rede elétrica adequadas e com ligação à terra. Verifique se a tensão indicada placa de identificação do aparelho corres- ponde à tensão de alimentação.

• Não utilize o aparelho caso o cabo ou a ficha estejam danificados, após uma avaria da máquina ou após danos de qualquer natureza. Contacte os centros de assistência autori- zados para controlo, reparação ou verificação do funcionamento correto.

• Se o cabo de alimentação for danificado, deve ser substituído exclusivamente pelo fabri- cante ou pelos centros de assistência autorizados.

• Nunca passe o cabo de alimentação pelos cantos e arestas vivas e mantenha-o longe de fontes de calor e humidade.

• Para evitar danos, nunca coloque a máquina de café ao lado ou em prateleiras quentes (radiadores, superfícies de cozedura, queimadores a gás, etc.).

• Quando não for utilizada durante longos períodos de tempo, desligue o aparelho da tomada de elétrica.

• Para evitar danos, desligue a máquina de café puxando a ficha e não o cabo de alimenta- ção; Nunca transporte o aparelho segurando-o pelo cabo de alimentação.

• Nunca toque no cabo de alimentação com as mãos molhadas.

• Não submeta o aparelho a jatos de água ou a imersão parcial, ou total. A água, na presença de eletricidade, gera perigo e pode causar choques elétricos.

• Nunca faça modificações técnicas na máquina de café. Desligue sempre o cabo de alimentação da tomada elétrica:

• Antes de remover ou inserir o reservatório de água.

• Para encher o reservatório com água.

• Quando o aparelho não for utilizada durante um longo período de tempo.

• Antes de limpar o aparelho. Para evitar riscos durante o funcionamento:

• Esta máquina de café destina-se a ser utilizada em aplicações domésticas e similares como, por exemplo: – nas zonas para cozer reservadas ao pessoal em lojas, escritórios e outros ambientes profissionais; – nas estruturas de turismo rural; – utilização por clientes em hotéis, motéis e outros ambientes tipo residencial; – nos ambientes tipo bed and breakfast.

• Utilize esta máquina de café exclusivamente como descrito nestas instruções.

• Este aparelho pode ser utilizado por crianças a partir dos 8 anos, ou mais, se estiverem sob a supervisão de um adulto ou instruídas sobre a utilização segura do mesmo e estiverem cientes dos perigos que correm. Mantenha o aparelho e o cabo de alimentação fora do alcance das crianças.

• Certifique-se de que nenhuma criança tenha a oportunidade de brincar com esta máquina de café, deixando-a ao seu alcance.

• Este aparelho pode ser utilizado por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com experiência e/ou habilidades insuficientes se estiverem sob a supervisão de um adulto ou instruídas para a utilização segura do aparelho e cientes dos perigos que correm.

• O vapor e a água quente podem causar queimaduras! Não insira os dedos por baixo do distribuidor de café, quando a máquina estiver a funcionar.

• Feche sempre a alavanca e não a abra quando o aparelho estiver a distribuir. Risco de queimadura.

• Não insira os dedos dentro do recipiente recolhe cápsulas E.S.E. Perigo de ferimentos.

• Não utilize cápsulas E.S.E. danificadas ou deformadas, podem causar danos no aparelho.

• Não utilize a máquina de café sem o tabuleiro recolhe gotas para evitar a fuga de líquidos. Para evitar danos na máquina:

• Encha o reservatório exclusivamente com água potável- nunca utilize água com gás ou outros líquidos.

• Para evitar que a bomba funcione sem carga e superaqueça, antes de acionar o aparelho, verifique sempre se o reservatório contém água suficiente. ATENÇÃO: Não assumimos alguma responsabilidade por quaisquer danos em caso de: - Utilização incorreta e não de acordo com os fins pretendidos; - Reparações não efetuadas em centros de assistência autorizados; - Alteração do cago de alimentação; - Alteração de qualquer componente da máquina; - Utilização de peças sobressalentes e acessórios não originais; Nestes casos, a garantia é invalidada76

7 CABO DE ALIMENTAÇÃO

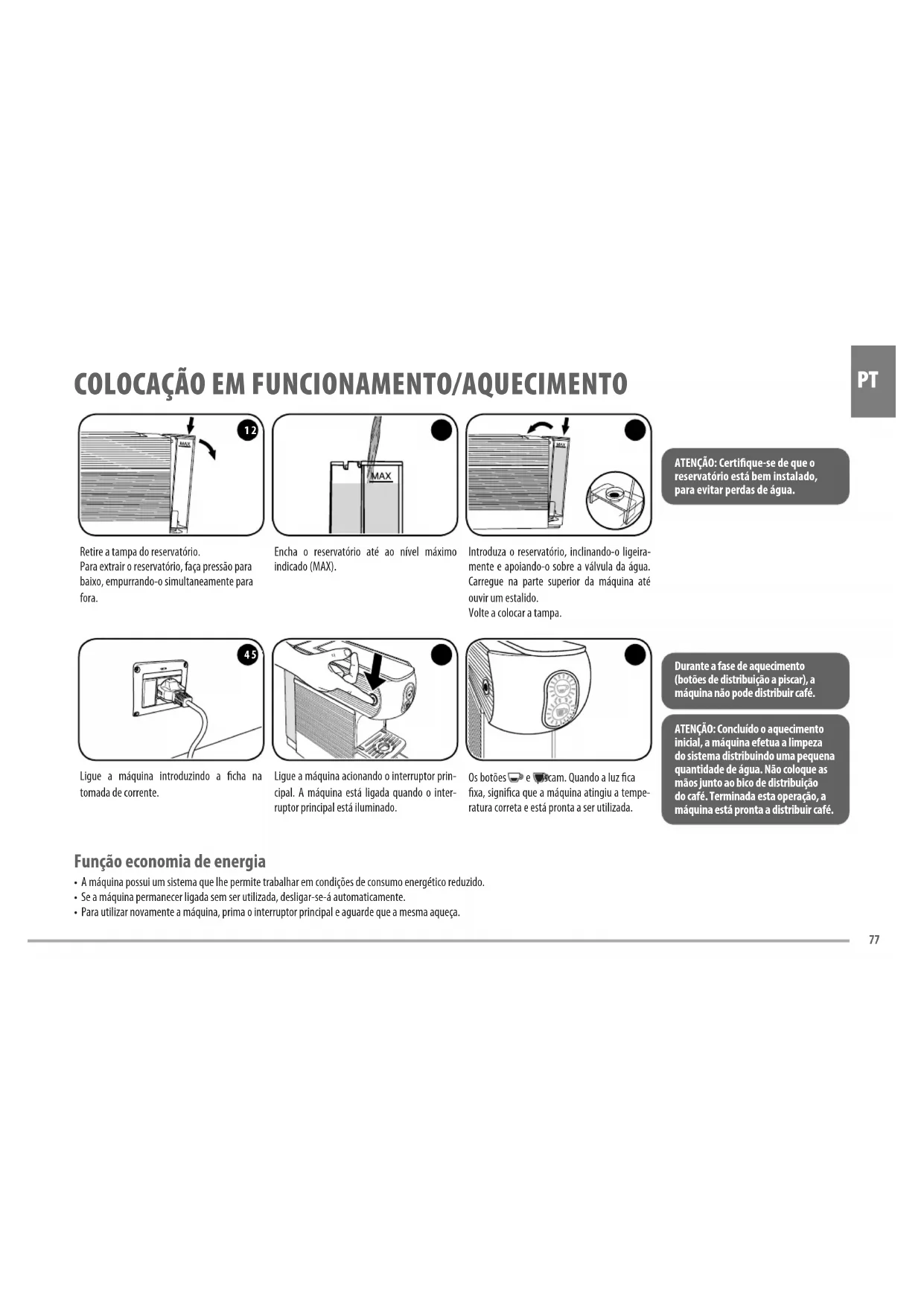

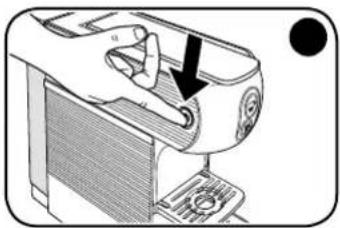

COLOCAÇÃO EM FUNCIONAMENTO/AQUECIMENTO

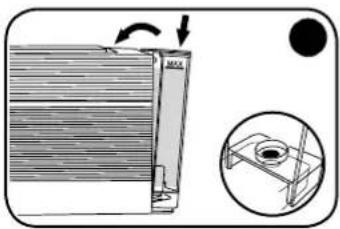

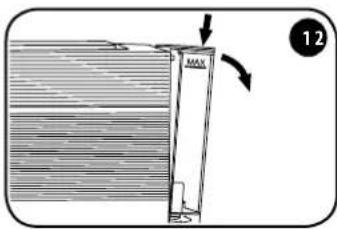

ATENÇÃO: Certifique-se de que o reservatório está bem instalado, para evitar perdas de água Retire a tampa do reservatório. Para extrair o reservatório, faça pressão para baixo, empurrando-o simultaneamente para fora. Encha o reservatório até ao nível máximo indicado (MAX). Introduza o reservatório, inclinando-o ligeira- mente e apoiando-o sobre a válvula da água. Carregue na parte superior da máquina até ouvir um estalido. Volte a colocar a tampa.

Durante a fase de aquecimento (botões de distribuição a piscar), a máquina não pode distribuir café ATENÇÃO: Concluído o aquecimento inicial, a máquina efetua a limpeza do sistema distribuindo uma pequena quantidade de água Não coloque as mãos junto ao bico de distribuição do café Terminada esta operação, a máquina está pronta a distribuir café Ligue a máquina introduzindo a ficha na tomada de corrente. Ligue a máquina acionando o interruptor prin- cipal. A máquina está ligada quando o inter- ruptor principal está iluminado. Os botões e piscam. Quando a luz fica fixa, significa que a máquina atingiu a tempe- ratura correta e está pronta a ser utilizada. Função economia de energia

• A máquina possui um sistema que lhe permite trabalhar em condições de consumo energético reduzido.

• Se a máquina permanecer ligada sem ser utilizada, desligar-se-á automaticamente.

• Para utilizar novamente a máquina, prima o interruptor principal e aguarde que a mesma aqueça.78

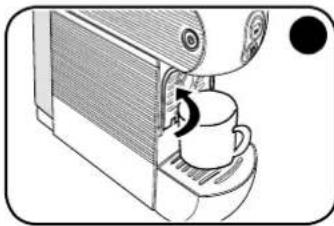

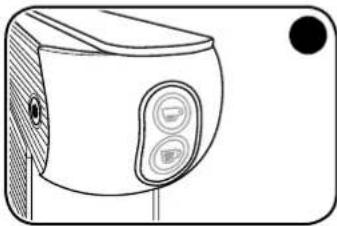

Na primeira utilização, ou se a máquina de café tiver estado desligada durante um período prolongado, será necessário enxaguar os circuitos internos, respeitando os seguintes procedimentos:

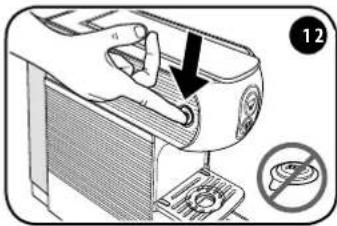

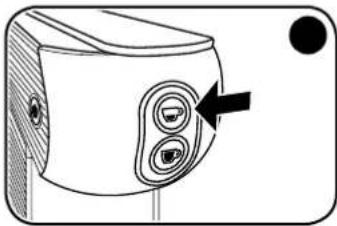

Certifique-se de que não se encontram inse- ridas cápsulas E.S.E. e ligue a máquina com o interruptor principal. Feche o suporte de chávenas expresso e coloque uma chávena grande vazia sob o bico distribuidor. Quando a luz dos botões e fica fixa, significa que a máquina está pronta a ser utilizada. Prima o botão , a máquina distribui água; prima novamente o botão . A operação de enxaguadura fica concluída quando a máquina encher, pelo menos, três chávenas com água. Utilização das chávenas

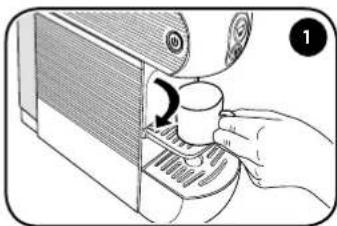

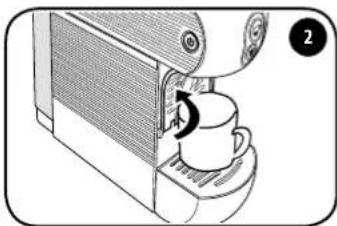

Baixe o suporte para preparar corretamente um café expresso e para utilizar as chávenas de café.

Para utilizar chávenas grandes, feche o suporte e posicione a chávena diretamente na grelha recolhe gotas.79

Antes de inserir uma nova cápsula ESE, levante total e lentamente a alavanca de modo a ejetar a cápsula ESE usada Para uma higiene correta e para manter a alta qualidade do produto, é recomendável ejetar a cápsula ESE imediatamente após a distribuição Para inserir as cápsulas ESE, a alavanca deve ser levantada até per- manecer elevada de forma autónoma Em contrapartida, a ejeção das cápsu- las ESE requer que a alavanca seja completamente levantada Recomenda-se a utilização de cápsulas E.S.E. illy. A máquina está otimizada para ejeção de cápsulas E.S.E. illy. Aguarde até que os botões e fiquem iluminados com luz fixa. Levante a alavanca e introduza a cápsula E.S.E. illy no orifício específico, com o logótipo voltado para a alavanca. Certifique-se de que toda a cápsula, à exceção da lingueta, fica inserida no orifício.

Feche a alavanca completamente. Pouse a chávena de café no suporte sob o bico distribuidor. Para distribuir um café expresso, prima o botão . Para distribuir um café longo, prima o botão . Se sentir resistência a fechar a alavanca, volte a levantá-la e feche de novo. ATENÇÃO: Após distribuição consecutiva de 10 cafés, aguarde pelo menos 2 minutos antes de proceder a nova distribuição A máquina é concebida para distribuições simples de duração máxima de 75 segundos Sugestões

• Para a preparação de um bom expresso, use chávenas de café grossas e, se possível, preaquecidas, para evitar que a bebida arrefeça demasiado depressa. As chávenas podem ser aquecidas através da distribuição de água quente pelo bico distribuidor.

• Utilize as chávenas E.S.E. illy para café expresso, premindo o botão . Utilize as chávenas E.S.E. illy para café expresso longo, premindo o botão .80

Depois da preparação do café, a cápsula E.S.E. usada deve ser eliminada como segue:

• Levante totalmente a alavanca de abertura/fecho (a chávena E.S.E. cai no recipiente específico). ATENÇÃO: para uma correta higiene, recomenda-se remover a cápsula ESE no final de cada distribuição e distribuir uma pequena quantidade de água para eliminar qualquer resíduo eventual O recipiente de cápsulas E.S.E. pode conter até 9 chávenas E.S.E. usadas. Esvazie regularmente o recipiente.

• Se desejar preparar outro café, insira uma nova cápsula E.S.E. e repita o procedimento. Se não for esse o caso, volte a baixar a alavanca. O recipiente de cápsulas E.S.E. usadas pode conter, no máximo, 9 cápsulas E.S.E., por isso, convém esvaziá-lo regularmente para evitar que as cápsulas E.S.E. fiquem bloqueadas.

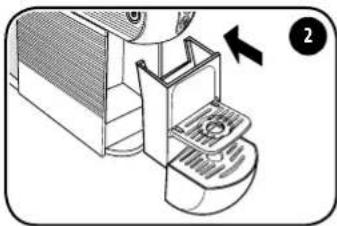

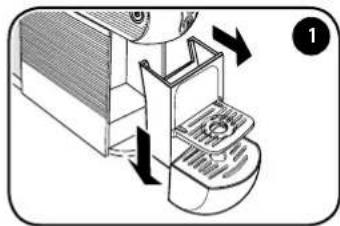

Para tal, retire o tabuleiro e separe-o do reci- piente de cápsulas E.S.E., empurrando-a para baixo e prestando atenção à eventual presença de líquido.

Esvazie o recipiente, lave e seque os compo- nentes antes de voltar a introduzi-los nos locais próprios.

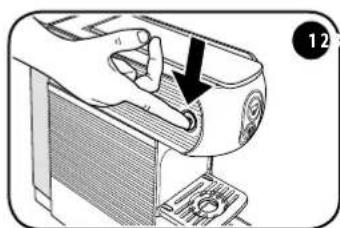

PROGRAMAÇÃO DA TEMPERATURA DO CAFÉ

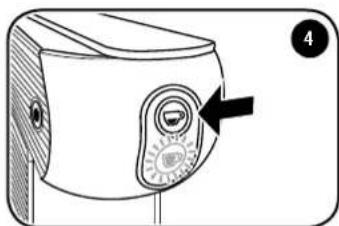

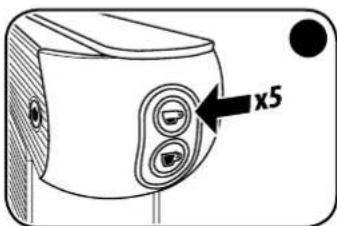

NOTA: a temperatura de fábrica pode ser aumentada e/ou diminuí- da em 3°C ou 6°C Desligue a máquina acionando o interruptor principal. Com a máquina desligada, prima 5 vezes o botão para entrar na função de alteração da temperatura. Os botões e começa- rão a piscar. Prima o botão para aumentar a tempera- tura 3 graus. Prima o botão para diminuir a temperatura 3 graus.81

Sinalização de temperatura de café definida: Ambos os botões e piscam. A temperatura definida corresponde à de fábrica. Apenas o botão pisca len- tamente (0,5 seg). A temperatura definida é aumentada 3°C em relação à defi- nição de fábrica. Apenas o botão pisca ra- pidamente (0,2 seg). A temperatura definida é aumentada 6°C em relação à defi- nição de fábrica. Apenas o botão pisca len- tamente (0,5 seg). A temperatura definida é reduzida 3°C em relação à definição de fábrica. Apenas o botão pisca ra- pidamente (0,2 seg). A temperatura definida é reduzida 6°C em relação à definição de fábrica. Decorridos 5 segundos sem que mais nenhuma ação seja realizada, ambos os botões

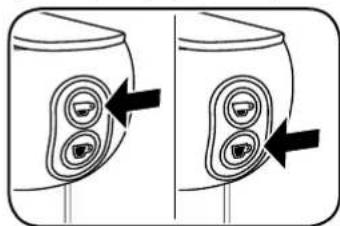

piscam por 2 segundos, após os quais a máquina sai da função de alteração da temperatura. A nova temperatura definida é então memori- zada para as distribuições seguintes. PROGRAMAÇÃO DO VOLUME DE DISTRIBUIÇÃO Siga as instruções do parágrafo “colocação em funcionamento/aquecimento”. Regulação do volume de café expresso: Mantenha premido o botão . A máquina começará a distribuir café. Assim que atingir o volume desejado, solte o botão . A máquina deixará de distribuir café e memorizará a quantidade para as distribuições seguintes. Regulação do volume de café expresso longo: Mantenha premido o botão . A máquina começará a distribuir café. Assim que atingir o volume desejado, solte o botão . A máquina deixará de distribuir café e memorizará a quantidade para as distribuições seguintes. Os volumes e as temperaturas de fábrica são otimizados para uma melhor extração do café expresso illy e do expresso longo illy .82

MANUTENÇÃO Se a máquina não for utilizada durante um período prolongado, distribua uma pequena quantidade de água, desligue-a, retire a ficha da alimentação elétrica e esvazie o reservatório. Volte a colocar o aparelho num local seco, ao abrigo do pó e fora do alcance de crianças. Recomenda-se que guarde o aparelho na sua embalagem original. Conserve a máquina a temperaturas não inferiores a 5°C para evitar o congelamento de eventuais resíduos de água, que poderiam danificar o aparelho. REPARAÇÕES Em caso de avaria, mau funcionamento ou cabo de alimentação danificado, não tente reparar o aparelho. Dirija-se a pessoal qualificado. Não coloque em funcionamento uma máquina com defeito ou danificada. Apenas os centros de assistência autorizados podem efetuar intervenções e reparações. O fabricante declina toda e qualquer responsabilidade por danos a bens e/ou lesões físicas que resultem de adaptações, modificações ou reparações improvisadas ou não realizadas por pessoal qualificado. LIMPEZA Uma boa manutenção da máquina de café assegura um melhor rendimento ao longo do tempo e uma maior duração da mesma. Desligue os interruptores e retire a ficha da corrente antes de proceder a qualquer operação de limpeza. Não mergulhe o aparelho em água. Limpe-o exclusivamente com um pano húmido e um detergente não abrasivo, e seque-o imediatamente. Os componentes (grelha, tabuleiro recolhe gotas, recipiente de cápsulas E.S.E. e reservatório de água) podem ser lavados à mão com um detergente não abrasivo ou na máquina de lavar louça a uma temperatura média.83

DESCALCIFICAÇÃO A formação de calcário é a consequência natural do uso da máquina. A máquina possui um programa automático que permite otimizar a limpeza e remover os resíduos de calcário do seu interior. ATENÇÃO: Se o procedimento de descalcificação não for realizado, o calcário poderá causar problemas de mau funcionamento não cobertos pela garantia Se os botões de distribuição piscam alternados, a máquina deve ser descalcificada. NOTA: - Certifique-se de que nenhuma cápsula ESE foi introduzida na máquina - Em caso de queda de energia ou a máquina desligar, ao ligar novamente o ciclo será retomado onde parou - Não eleve a alavanca durante o processo de descalcificação ou enxaguadura Procedimento de descalcificação:

Desligue a máquina acionando o interruptor principal. Encha o reservatório com 0,6 l de água fresca e adicione a solução descalcificante. Certifique-se de que a solução descalcificante dissolve-se completamente dentro da água no reservatório. Coloque um contentor de pelo menos 0,6 l por baixo do dispensador. Com a máquina desligada, mantenha premido, por 5 segundos, o botão . O botão pisca.84

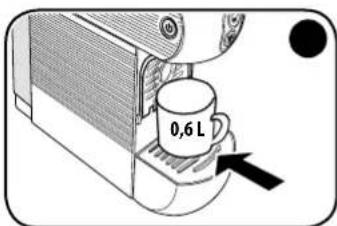

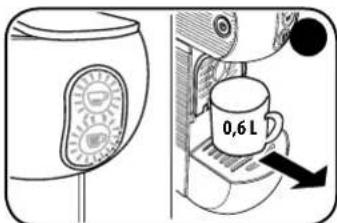

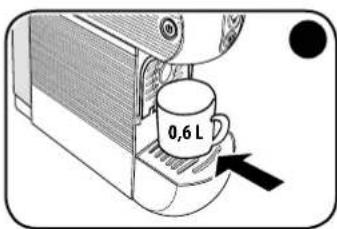

0,6 L Prima no botão . A máquina começa a dis- tribuir água em ciclo alternado. O botão pisca. Uma vez concluído o ciclo de descalcificação, o botão fica aceso em modo fixo, enquanto o botão pisca. Remova o recipiente e o esvazie. Remova o reservatório, lave-o e encha nova- mente com água fresca. Volte a inserir o reser- vatório com água fresca na máquina. Coloque um contentor de pelo menos 0,6 l por baixo do dispensador.

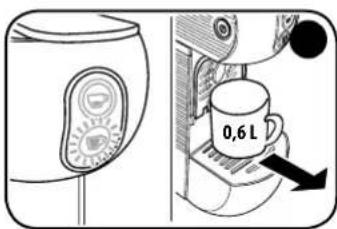

0,6 L Para iniciar o ciclo de enxaguadura prima o botão . O botão acende fixo, o pisca. A máquina interrompe automaticamente a enxaguadura. Os botões e piscam simultaneamente. Remova o recipiente e o esvazie. Espere que os botões e acendam fixo. A máquina agora está pronta para o uso.85

Problema Causa Solução A máquina não liga. Ficha non introduzida corretamente. Verifique se a ficha está inserida numa tomada com tensão e se o interruptor principal está premido. Avaria dos componentes. Contacte o centro de assistência. A máquina distribui o café lentamente. Componentes internos obstruídos pelo calcário. Descalcifique a máquina conforme descrito no parágrafo dedicado. A máquina liga, mas não distribui café. Reservatório de água vazio ou não inserido corretamente. Verifique se o reservatório de água está inserido corretamente no seu alojamento e se há água suficiente no mesmo. Alavanca de abertura/fecho não total- mente fechada. Verifique se a alavanca de abertura/fecho está totalmente fechada. Bomba avariada. Verifique se a bomba fornece água: uma vez premido o botão deverá sentir uma vibração, indicando que a bomba está a funcionar corretamente. Se não sentir qualquer vibração, contacte o centro de assistência. Se sentir a vibração mas não inicia a distribuição do café, repita a operação 2/3 vezes, com um intervalo de alguns minutos. No final do procedimento, se a máquina ainda não distribuir café, contacte o centro de assistência. Componentes hidráulicos obturados pelo calcário. Efetue a descalcificação. Se o problema persistir, entre em contato com o centro de assistência. A máquina desliga automaticamente. Não se trata de um defeito. Modo função economia de energia: a máquina foi concebida para desligar automaticamente . A máquina vibra demasiado e faz barulho. O nível da água no reservatório é insuficiente. A forte vibração é causada pela bomba, que não consegue recolher a água de forma adequada. Restaure o nível correto de água no reservatório. Não é possível inserir a cápsula E.S.E. na máquina. Cápsula E.S.E. não compatível. Verifique se está a utilizar uma cápsula E.S.E. compatível. Cápsula E.S.E. inserida não corretamente. Introduza a cápsula E.S.E., orientando-a corretamente. Recipiente de cápsulas E.S.E. usadas cheio. Verifique se a gaveta de cápsulas E.S.E. usadas não contém demasiadas cápsulas E.S.E., impedindo a introdu- ção duma nova, e esvazie-a. Se o defeito persistir, contacte o centro de assistência.86

Problema Causa Solução O cápsula E.S.E. não é retida no grupo do infusor e cai diretamente no recipiente da cápsulas E.S.E. usadas. Alavanca de abertura/fecho não total- mente aberta. Abra completamente a alavanca de abertura/fecho, recupere a cápsula de E.S.E., não utilizada, do recipiente de cápsulas E.S.E. usadas e volte a inseri-la. Se o defeito persistir, contacte o centro de assistência. Depois de inserir o cápsula E.S.E. no grupo do infusor, não é possível fechar a alavanca de abertura/fecho.. Cápsula E.S.E. não alinhada com o grupo de infusor. Abra novamente a alavanca de abertura/fecho e feche-a completamente. Se o defeito persistir, contacte o centro de assistência. Recipiente de cápsulas E.S.E. usadas cheio. Verifique se a gaveta de cápsulas E.S.E. usadas não contém demasiadas cápsulas E.S.E., impedindo a introdu- ção duma nova, e esvazie-a. O café distribuído pela máquina é frio. Cápsula E.S.E. inserida antes que os botões e estivessem acessos e com luz fixa. Insira a cápsula E.S.E. quando os botões e estiverem acessos e com luz fixa. Caldeira em avaria. Contacte o centro de assistência. A cápsula E.S.E. não é expulsa corretamente. Cápsula E.S.E. presa no grupo infusor. Feche a alavanca de abertura/fecho e volte a abri-la lentamente. Prima o botão e enquanto a água está a ser distribuída abra lentamente a alavanca de abertura/fecho. Recipiente de cápsulas E.S.E. usadas cheio. Verifique se a gaveta de cápsulas E.S.E. usadas não contém demasiadas cápsulas E.S.E., impedindo a expulsão da cápsula E.S.E. usada, e esvazie-a. Se o defeito persistir, contacte o centro de assistência. Algumas gotas saem do bico no final da distribuição. Não se trata de um defeito. A saída de algumas gotas no final da distribuição é normal. A distribuição do café não é interrom- pida mesmo ao premir o botão de distribuição. Avaria dos componentes. Desligue a ficha da tomada de corrente e contacte o centro de assistência O café distribuído tem um sabor ácido. Após a descalcificação, a máquina não foi enxaguada corretamente. Lave novamente a máquina. Utilizo de cápsulas E.S.E. vencidas. Verifique a data de vencimento das cápsulas E.S.E.87

ELIMINAÇÃO No fim da vida útil do aparelho, antes de o eliminar de acordo com os regulamentos para a recolha seletiva, torne-o inoperante. Desligue a ficha da tomada e cortar o cabo de alimentação. O símbolo contentor de lixo barrado com uma cruz no aparelho indica que o produto, no final da sua vida útil, deve ser tratado separadamente do lixo doméstico, deve ser entregue num centro de recolha seletiva para equipamentos elétricos e eletrónicos, ou devolvido ao revendedor na altura da comprar dum equipamento novo equivalente. A recolha seletiva adequada, para encaminhar o aparelho para reciclagem, tratamento e eliminação compatível, ajuda a evitar possíveis efeitos negativos ao meio ambiente e à saúde e favorece a recuperação dos materiais de que é composto. Cabe ao utilizador entregar o aparelho, no final da sua vida útil, às estruturas para recolha seletiva apropriadas. Para informações mais detalhadas sobre os sistemas de recolha disponíveis, contacte o serviço local de eliminação de resíduos sólidos, ou o ponto de venda onde adquiriu o produto. Qualquer pessoa que abandona ou deita fora este aparelho e não o entrega a um centro de recolha seletiva para resíduos elétricos-eletrónicos está sujeito a multa administrativa pecuniária prevista pela legislação em vigor em matéria de eliminação ilegal de resíduos. Embalagem A embalagem é importante para proteger o produto durante o transporte. Antes de eliminar os materiais de embalagem, verifique a integridade do aparelho e se funciona corretamente. Em caso de contestações, o aparelho deve ser devolvido na sua embalagem original. Os materiais de embalagem devem ser mantidos fora do alcance das crianças, porque são potenciais fontes de perigo. Elimine os materiais de embalagem de acordo com os regulamentos locais de recolha seletiva. Os símbolos presentes na embalagem indicam a eliminação correta dos materiais de embalagem. A eliminação consciente é o primeiro passo para uma proteção correta do meio ambiente.88
