MANUALE UTENTE KM 3099 CLATRONIC

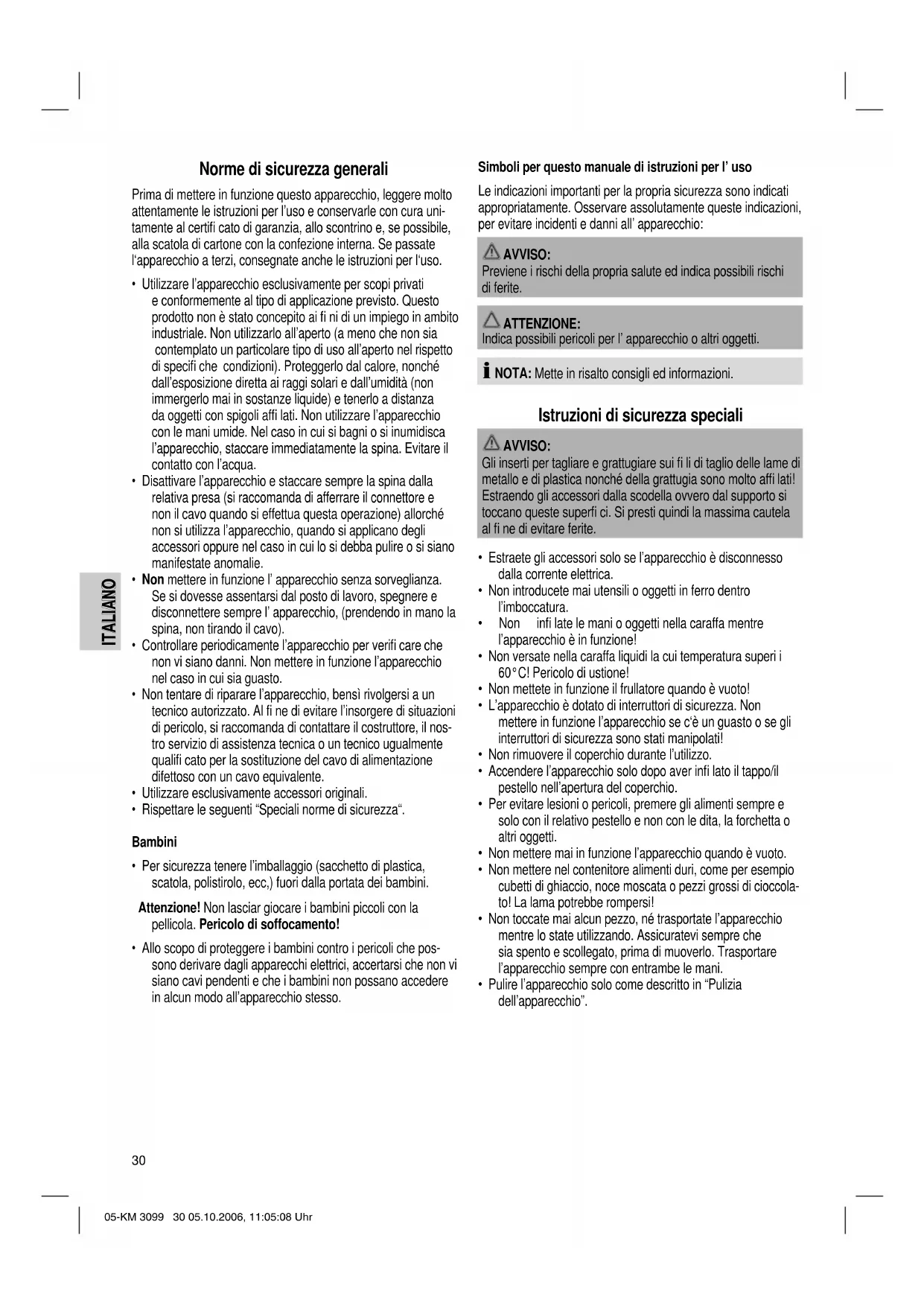

• Utilizzare l’apparecchio esclusivamente per scopi privati e conformemente al tipo di applicazione previsto. Questo prodotto non è stato concepito ai fi ni di un impiego in ambito industriale. Non utilizzarlo all’aperto (a meno che non sia contemplato un particolare tipo di uso all’aperto nel rispetto di specifi che condizioni). Proteggerlo dal calore, nonché dall’esposizione diretta ai raggi solari e dall’umidità (non immergerlo mai in sostanze liquide) e tenerlo a distanza da oggetti con spigoli affi lati. Non utilizzare l’apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisca l’apparecchio, staccare immediatamente la spina. Evitare il contatto con l’acqua.

• Disattivare l’apparecchio e staccare sempre la spina dalla relativa presa (si raccomanda di afferrare il connettore e non il cavo quando si effettua questa operazione) allorché non si utilizza l’apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifestate anomalie.

• Non mettere in funzione l’ apparecchio senza sorveglianza. Se si dovesse assentarsi dal posto di lavoro, spegnere e disconnettere sempre l’ apparecchio, (prendendo in mano la spina, non tirando il cavo).

• Controllare periodicamente l’apparecchio per verifi care che non vi siano danni. Non mettere in funzione l’apparecchio nel caso in cui sia guasto.

• Non tentare di riparare l’apparecchio, bensì rivolgersi a un tecnico autorizzato. Al fi ne di evitare l’insorgere di situazioni di pericolo, si raccomanda di contattare il costruttore, il nos- tro servizio di assistenza tecnica o un tecnico ugualmente qualifi cato per la sostituzione del cavo di alimentazione difettoso con un cavo equivalente.

• Utilizzare esclusivamente accessori originali.

• Rispettare le seguenti “Speciali norme di sicurezza“. Bambini

• Per sicurezza tenere l’imballaggio (sacchetto di plastica, scatola, polistirolo, ecc,) fuori dalla portata dei bambini. Attenzione! Non lasciar giocare i bambini piccoli con la pellicola. Pericolo di soffocamento!

• Allo scopo di proteggere i bambini contro i pericoli che pos- sono derivare dagli apparecchi elettrici, accertarsi che non vi siano cavi pendenti e che i bambini non possano accedere in alcun modo all’apparecchio stesso. Simboli per questo manuale di istruzioni per l’ uso Le indicazioni importanti per la propria sicurezza sono indicati appropriatamente. Osservare assolutamente queste indicazioni, per evitare incidenti e danni all’ apparecchio: AVVISO: Previene i rischi della propria salute ed indica possibili rischi di ferite. ATTENZIONE: Indica possibili pericoli per l’ apparecchio o altri oggetti. NOTA: Mette in risalto consigli ed informazioni. Istruzioni di sicurezza speciali AVVISO: Gli inserti per tagliare e grattugiare sui fi li di taglio delle lame di metallo e di plastica nonché della grattugia sono molto affi lati! Estraendo gli accessori dalla scodella ovvero dal supporto si toccano queste superfi ci. Si presti quindi la massima cautela al fi ne di evitare ferite.

• Estraete gli accessori solo se l’apparecchio è disconnesso dalla corrente elettrica.

• Non introducete mai utensili o oggetti in ferro dentro l’imboccatura.

• Non infi late le mani o oggetti nella caraffa mentre l’apparecchio è in funzione!

• Non versate nella caraffa liquidi la cui temperatura superi i 60°C! Pericolo di ustione!

• Non mettete in funzione il frullatore quando è vuoto!

• L’apparecchio è dotato di interruttori di sicurezza. Non mettere in funzione l’apparecchio se c‘è un guasto o se gli interruttori di sicurezza sono stati manipolati!

• Non rimuovere il coperchio durante l’utilizzo.

• Accendere l’apparecchio solo dopo aver infi lato il tappo/il pestello nell’apertura del coperchio.

• Per evitare lesioni o pericoli, premere gli alimenti sempre e solo con il relativo pestello e non con le dita, la forchetta o altri oggetti.

• Non mettere mai in funzione l’apparecchio quando è vuoto.

• Non mettere nel contenitore alimenti duri, come per esempio cubetti di ghiaccio, noce moscata o pezzi grossi di cioccola- to! La lama potrebbe rompersi!

• Non toccate mai alcun pezzo, né trasportate l’apparecchio mentre lo state utilizzando. Assicuratevi sempre che sia spento e scollegato, prima di muoverlo. Trasportare l’apparecchio sempre con entrambe le mani.

ITALIANO ITALIANO Elementi di comando 1 Interruttore 2 Base, blocco motore 3 Caraffa frullatore 4 Coperchio frullatore con imboccatura 5 Tappo imboccatura 6 Albero motore per bicchiere frullatore 7 Coperchio di sicurezza per il comando del frullatore 8 Coperchio per contenitore tritatutto 9 Albero guida per il tritatutto 10 Contenitore tritatutto 11 Lama per grattugiare 12 Lama per affettare 13 Tubo per riempimento 14 Supporto per le lame 15 Lama in metallo 16 Lama in plastica 17 Pressino 18 Spatola 19 Avvolgimento cavo 20 Tasto PULSE – Funzionamento ad impulso 21 Terminale di bloccaggio 22 Piedini di gomma Sballare l’apparecchio

• Togliere l’apparecchio e tutti gli accessori dalla scatola.

• Non buttare via subito la scatola ma conservarla con l’imballo interno e i documenti di garanzia per tutta la durata della garanzia. Se si dà l’apparecchio a qualcun altro, consegnare anche queste istruzioni per l’uso.

• Disporre l’apparecchio su una superfi cie di lavoro liscia, piana e stabile.

• Non inserire la spina dell’apparecchio nella presa senza aver prima installato tutti gli accessori necessari.

• Per rimuovere eventuali tracce di sporco dalla produzione, lavare il bicchiere frullatore, la ciotola, i vari coperchi e gli altri accessori avanti il primo uso semplicemente in acqua e detergente per stoviglie. AVVISO: Alcuni pezzi sono molto affi lati! Rischio di lesioni!

• Pulire questi pezzi uno alla volta e con particolare cautela!

• Dopo il lavaggio asciugare bene tutti i pezzi. Montaggio ed uso Fare attenzione che il selettore (1) sia su “0” e la spina dell’apparecchio sia staccata mentre si sostituiscono gli acces- sori. Ora si possono montare ed usare gli accessori come qui si seguito descritto. Per evitare lesioni quando si mette in funzione la ciotola, il coperchio di sicurezza (7) deve essere montato sull’albero del motore del frullatore (6). Non è possibile mettere in funzione l’apparecchio senza questo coperchio di sicurezza!

• Funzionamento a breve durata: L’apparecchio è idoneo per un funzion- amento a breve durata (KB) di 2 minuti max. Poi spegnere l’apparecchio.

• Funzionamento ad impulso: Si ottiene un funzionamento ad impulso premendo per un attimo il tasto e rilasciandolo. Impiegate l’apparecchio con questa modalità di funzionamento per 2 minuti max. Prima di riutilizzarlo lasciatelo raffreddare per 2 minuti! Uso Applicare il bicchiere frullatore e il coperchio Vi preghiamo di pulire tutti i pezzi prima dell‘uso (vedasi il paragrafo „Pulizia“).

1. Mettete il bicchiere frullatore (3) sulla base dell’apparecchio

in modo che la tacca “

” sul bordo inferiore del bicchiere coincida con la freccia “

” della base dell’apparecchio. Poi girate il bicchiere frullatore in senso orario fi no a quando entrambe le tacche si trovano una sopra l’altra.

” sul bordo del coperchio (4) è rivolta verso la tacca destra “

” sul bicchiere frullatore.

3. Girate quindi il coperchio in direzione della freccia “ “. La

” sul coperchio è rivolta ora verso la tacca sinistra

” del bicchiere frullatore. I dispositivi sul bordo inferiore del coperchio e sul bordo superiore del recipiente devono incastrarsi (fi g. 2). Montaggio / smontaggio del contenitore e del coperchio Vi preghiamo di pulire tutti i pezzi prima dell‘uso (vedasi il paragrafo „Pulizia“).

1. Disporre le chiavi di lavoro (10) sulla base dell’apparecchio

in modo che la demarcazione a sinistra „

“, la chiave sia rivolto verso la demarcazione inferiore „

“ della base dell’apparecchio. Ruotare la chiave in senso orario fi nché scatta in posizione (fi g. 3 + 4).

2. Infi late il mandrino di guida (21) sull’albero (fi g. 5) e sceglie-

te il corrispettivo utensile (v. cap. “Funzionamento ciotola”).

3. Mettete il coperchio (8) in modo che la freccia “

” sul coperchio coincida con la tacca destra “

” sulla ciotola. La punta di metallo del mandrino (21) deve fare presa nel sup- porto del coperchio. Girate quindi il coperchio in direzione della freccia “ “ fi nché si sente che entra in posizione. Per rimuovere il coperchio è necessario ruotarlo in senso antiorario. Mettete il coperchio di sicurezza per il motore del frullatore (7) sull’albero del bicchiere frullatore (6) in modo che la tacca

” sul coperchio sia rivolta verso la freccia “

” della base dell’apparecchio. Girate il coperchio di sicurezza per il motore del frullatore in senso orario fi nché entra in posizione. 05-KM 3099 31 05.10.2006, 11:05:11 Uhr32 ITALIANO ITALIANO Doppio sistema di sicurezza E’ possibile accendere il motore solo se la ciotola con il co- perchio è inserita correttamente e il coperchio di sicurezza per il motore del frullatore (7) è montato. Potete usare il frullatore solo se la ciotola è correttamente inserita. Togliete il coperchio dalla ciotola o dal bicchiere frullatore solo ad apparecchio spento. ATTENZIONE: Non usate frullatore e ciotola contemporaneamente. Cavo di alimentazione Svolgere il cavo di alimentazione dal fondo per la lunghezza necessaria. Messa in funzione Utilizzo del frullatore

1. La ciotola (10) deve essere inserita come descritto nella

sezione “Inserimento della ciotola” (senza utensile).

2. Tagliare il cibo che deve essere frullato in piccoli pezzi.

3. Riempire il caraffa frullatore (3) con il cibo affi nché venga

frullato (min. 0,2 l - max. 1,5 l). Non inserire prodotti troppo caldi né ingredienti troppo duri come ad esempio patate, ghiaccio, chicchi di caffè, noccioline e altri alimenti simili. Non riempire troppo! Non superare la quantità massima indicata sul bicchiere frullatore! ATTENZIONE: INTERRUTTORE DI SICUREZZA! L’apparecchio funziona solo se anche la ciotola è inserita con coperchio (10).

4. Mettete il coperchio (4) e giratelo bene.

5. Chiudete il coperchio con il tappo (5) facendo attenzione alle

cavità. Chiudete il tappo girandolo bene.

6. Applicate il bicchiere frullatore (3) come descritto nel punto

“Inserimento del bicchiere frullatore”.

7. Per versare altri ingredienti da frullare togliere il tappo o

il coperchio. Prima accendere l‘apparecchio. Togliere il coperchio (4) del frullatore e inserire i cibi desiderati. AVVISO: Non mettere le mani nel frullatore perché le lame sono molto affi late.

8. Rimettere il coperchio sul frullatore. Non usare il frullatore

vuoto o senza coperchio. Accertatevi che l’interruttore di funzione sia su “0”.

9. Collegare la spina a una presa di rete da 230 V, 50 Hz

installata conformemente alle disposizione in materia.

10. Accendere l’apparecchio (Velocità 1 o 2 ecc.) o utilizzare la

funzione ad intermittenza pulse (PULSE).

11. Durante la frullatura il bicchiere frullatore deve essere tenuto

12. Per ottenere frullati omogenei (funzionamento continuo):

Nel funzionamento nelle velocità 1 – 4 l’interruttore ingrana nella rispettiva posizione. livello 1 = numero di giri basso livello 4 = numero di giri alto Per spegnere rimettere l’interruttore su „0”. Per poter usufruire della modalità di funzionamento a impulsi (frullare a brevi intervalli), è necessario portare l’interruttore in posizione „0“. L’apparecchio è disattivato. Premere il tasto PULSE (20). Tenere il tasto in questa posizione conforme alla durata di intervallo che si desidera. Rilasciandolo il tasto ritorna automaticamente nella posizione Off.

13. Per togliere la caraffa girate in senso antiorario.

14. Pulire i pezzi usati come descritto in “Pulizia”.

Utilizzo del tritatutto

• Il coperchio di sicurezza del motore del frullatore (7) deve essere montato come descritto sopra.

• Montate la ciotola come descritto nel punto “Inserimento della ciotola”.

• Inserite il mandrino di guida direttamente sopra l’albero motore (fi g. 5). La punta d metallo indica verso l’alto.

• Non usare mai più di un utensile alla volta. Impastare e montare

1. Prendete la lama di plastica (16) per preparare la pasta e

fi ssatela sul mandrino di guida. Premete del tutto la lama verso il basso (fi g. 6).

2. Ora inserire gli ingredienti. Fare attenzione alle tacche sulla

ciotola: non riempire la ciotola oltre queste tacche (min. 0,2 l - max. 0,8 l).

3. Mettere il coperchio sulla ciotola. Girate bene fi no a quando

5. Inserire la spina in una presa con contatto di terra regolar-

mente installata da 230 V / 50 Hz. Accendere l’apparecchio con il selettore (1) su una velocità da 1 a 3 (v. tabella). Nel funzionamento nelle velocità 1 – 4 l’interruttore ingrana nella rispettiva posizione. livello 1 = numero di giri basso livello 4 = numero di giri alto Per spegnere rimettere l’interruttore su „0”. Per poter usufruire della modalità di funzionamento a impulsi (Funzionamento ad intervalli brevi), è necessario portare l’interruttore in posizione „0“. L’apparecchio è disattivato. Premere il tasto PULSE (20). Tenere il tasto in questa posizione conforme alla durata di intervallo che si desidera. Rilasciandolo il tasto ritorna automaticamente nella posizione Off. Con questo apparecchio si lasciano in breve tempo:

• impastare fi no a 600 g di pasta pesante (pasta per il pane o pasta frolla),

• amalgamare fi no a 800 g di pasta per omelette o cialde,

• montare fi no a 800 g di paste leggere (p.e. pasta per biscuit). NOTA: Durante l’impastatura non superate gli intervalli indicati nella tabella!

6. Dopo aver impastato / amalgamato, appena si è formata

una massa di pasta, cioè una palla di pasta, girare l’interruttore (1) di nuovo su “0”. Staccare la spina. 05-KM 3099 32 05.10.2006, 11:05:13 UhrITALIANO

7. Girare il coperchio a sinistra e sollevarlo dalla ciotola.

8. Estraete la lama dal mandrino di guida.

9. Ora è possibile staccare e togliere la ciotola e il mandrino

di guida. Staccare la pasta pronta con la spatola (18) e toglierla dalla ciotola.

9. Pulire i pezzi usati come descritto in “Pulizia”.

Tritare con la lama di metallo AVVISO: La lama di metallo (15) è molto affi lata! Pericolo di lesione!

1. Il coperchio di sicurezza (7) deve essere montato sull’albero

motore per il comando del frullatore (6).

2. Montare la ciotola come descritto.

3. Inserite la lama di metallo (15) direttamente sul mandrino di

guida. Premete del tutto la lama verso il basso (fi g. 6).

4. Prima sminuzzate gli alimenti in pezzi più piccoli. Ora inse-

rire gli ingredienti. Fare attenzione alle tacche sulla ciotola: non riempire la ciotola oltre queste tacche.

5. Mettere il coperchio sulla ciotola. Girarlo verso destra fi no a

quando si sente lo scatto d’arresto.

6. Chiudere il foro di riempimento (13) con il pestello (17).

7. Accendere l’apparecchio con il selettore (1) impostando una

velocità da 1 a 4. Si ottiene un risultato migliore usando il funzionamento ad impulsi.

8. A lavoro fi nito, riposizionare il selettore (1) su “0” e staccare

9. Girare il coperchio a sinistra e sollevarlo dalla ciotola.

10. Estraete la lama dal mandrino di guida.

11. Ora è possibile staccare e togliere la ciotola e il mandrino di

guida. Prelevare gli alimenti tritati dalla scodella.

12. Pulire i pezzi usati come descritto in “Pulizia”.

Tagliare e grattugiare

1. Il coperchio di sicurezza (7) deve essere montato sull’albero

motore per il comando del frullatore (6).

2. Montare la ciotola come descritto.

3. Inserite il mandrino di guida direttamente sopra l’albero

(14) (fi g. 8). Inserite il supporto utensili sul mandrino di guida (fi g. 9). AVVISO: Le superfi ci di lavoro delle grattugie nonché gli spigoli degli inserti sono molto affi lati! Rischio di lesioni! Usare gli accessori con estrema cautela!

5. Mettere il coperchio sulla ciotola. Girarlo verso destra fi no a

quando si sente lo scatto d’arresto (fi g. 10).

6. Inserire la spina in una presa con contatto di terra regolarm-

ente installata da 230 V / 50 Hz.

7. Accendere l’apparecchio (Velocità 1 o 2 ecc.) o utilizzare la

funzione ad intermittenza pulse (PULSE) (v. tabella).

8. Prima sminuzzate gli alimenti in pezzi più piccoli. Ora versa-

re gli ingredienti attraverso il foro di riempimento (13). Usare il pressino (17) per inserire e premere il cibo nella fessura. Esercitare un suffi ciente grado di pressione sul pressino. L’apparecchio deve essere acceso solo col pressino (17) posizionato all’interno della fessura pertinente. Osservare la quantità massima di riempimento della ciotola.

9. A lavoro fi nito, riposizionare il selettore (1) su “0” e staccare

10. Girare il coperchio a sinistra e sollevarlo dalla ciotola.

11. Staccate il supporto utensili dal mandrino di guida.

12. Togliere il mandrino di guida dall’albero motore sfi landolo.

13. Ora è possibile togliere la ciotola. Prelevare gli alimenti tritati

14. Pulire i pezzi usati come descritto in “Pulizia”.

Scegliere l’accessorio e la velocità conformemente a questa tabella: Prodotto / Tipo di preparazione Quantità max. Utensile Velocità Tempo di funzion- amento max. Pasta pesante (p.e. pasta del pane) 600 g Lama in plastica

2 min Impasti di dolci 800 g Lama in plastica

1 min Tagliare cetrioli, carote 500 g Lama per affettare 1 - 2 1 min Grattugiare carote, rafano, formaggio 500 g Lama per grattugiare

Grattugiare patate, formaggio duro 500 g Lama per grattugiare

• Staccare la spina dalla presa prima di ogni operazione di pulizia!

• Lavare accuratamente la ciotola e/o il bicchiere frullatore ogni volta subito dopo l’uso. Per staccare residui dall’albero motore togliere la ciotola.

• Non usare oggetti affi lati per la pulizia!

• Non usare detersivi corrosivi o abrasivi per la pulizia!

• Per la pulizia esterna della base dell’apparecchio usare solo un panno umido.

• Quando si lavorano alimenti ricchi di sostanze coloranti (p.e. carote) le parti in plastica possono assorbire il colore: pulirle con olio da cucina.

• Le parti staccabili che sono entrate in contatto con i generi alimentari (utensile e recipienti) si possono lavare in acqua e detersivo per stoviglie. NOTA: Per evitare eventuali ferite conservate gli utensili nella ciotola. Inserite sul mandrino di guida prima la lama di metallo, poi la lama di plastica e infi ne il supporto utensili. 05-KM 3099 33 05.10.2006, 11:05:16 Uhr34 ITALIANO ITALIANO Rimozione guasti

• L’apparecchio è senza funzione. Rimedio: Controllare il collegamento rete. Controllare la posizione dell‘interruttore girevole. Altre possibili cause: L’apparecchio è munito di un interruttore di sicurezza. Evita una messa in moto casuale del motore. Rimedio: Controllate che il bicchiere frullatore, il coperchio di sicurez- za, la ciotola e il coperchio siano nella posizione corretta. Dati tecnici Modello:...........................................................................KM 3099 Alimentazione rete: ............................................220-240 V, 50 Hz Consumo di energia:

max. :.............................................................................. 550 W Classe di protezione:................................................................... ΙΙ Funzionamento raccorciato:.................................................2 min. Questo apparecchio è stato controllato sulla base di tutte le direttive CE attuali in vigore in questo settore, quali per esempio la normativa in materia di compatibilità elettromagnetica e la direttiva in materia di bassa tensione, ed è stato costruito conformemente alle norme di sicurezza più moderne. Con riserva di apportare modifi che tecniche. Garanzia Per l’apparecchio da noi messo in commercio ci assumiamo una garanzia di 24 mesi dalla data di acquisto (scontrino). Durante la garanzia noi ci impegniamo ad eliminare gratuita- mente i guasti dell’apparecchio o degli accessori, dovuti a difetti di materiale o di fabbricazione, riparandoli o, a nostra discrezio- ne, sostituendoli. Le prestazioni in garanzia danno luogo a una proroga della garanzia né danno diritto ad una nuova garanzia! Per la garanzia è suffi ciente lo scontrino di acquisto. Senza questo scontrino non sussiste il diritto né ad una sostituzione né ad una riparazione gratuita. Nel caso si ricorra alla garanzia, restituire al rivenditore l’apparecchio completo in ogni sua parte, nell’imballaggio originale unitamente allo scontrino. La riparazione di pezzi d’uso ovvero soggetti a logoramento come anche operazioni di pulizia e manutenzione o la sostituzio- ne di pezzi soggetti a logoramento non rientrano nella garanzia e quindi sono a pagamento! La garanzia si annulla nel caso di intervento da parte di terzi. Dopo la garanzia Al termine della garanzia le riparazioni possono essere eseguite dietro pagamento dal corrispettivo negozio specializzato o servizio riparazioni. Signifi cato del simbolo „Eliminazione“ Salvaguardare l’ ambiente, gli elettrodomestici non vanno eliminati come rifi uti domestici. Per l’ eliminazione degli elettrodomestici, fare uso die posti di raccolta previsti per questo tipo e porre quegli elettrodomestici che non sono più in uso. Si contribuisce così ad evitare un effetto potenziale sull’ ambien- te e sulla salute, dovuto magari ad una eliminazione sbagliata. Questo signifi ca un contributo personale alla riutilizzazione, al riciclaggio e altre forme di utilizzazione di elettrodomestici ed apparecchi elettronici usati. Si possono trovare le corrispondenti informazioni sugli appositi luoghi di raccolta, nelle amministrazioni die comuni. 05-KM 3099 34 05.10.2006, 11:05:18 UhrITALIANO
