MANUAL DE USUARIO KM 3099 CLATRONIC

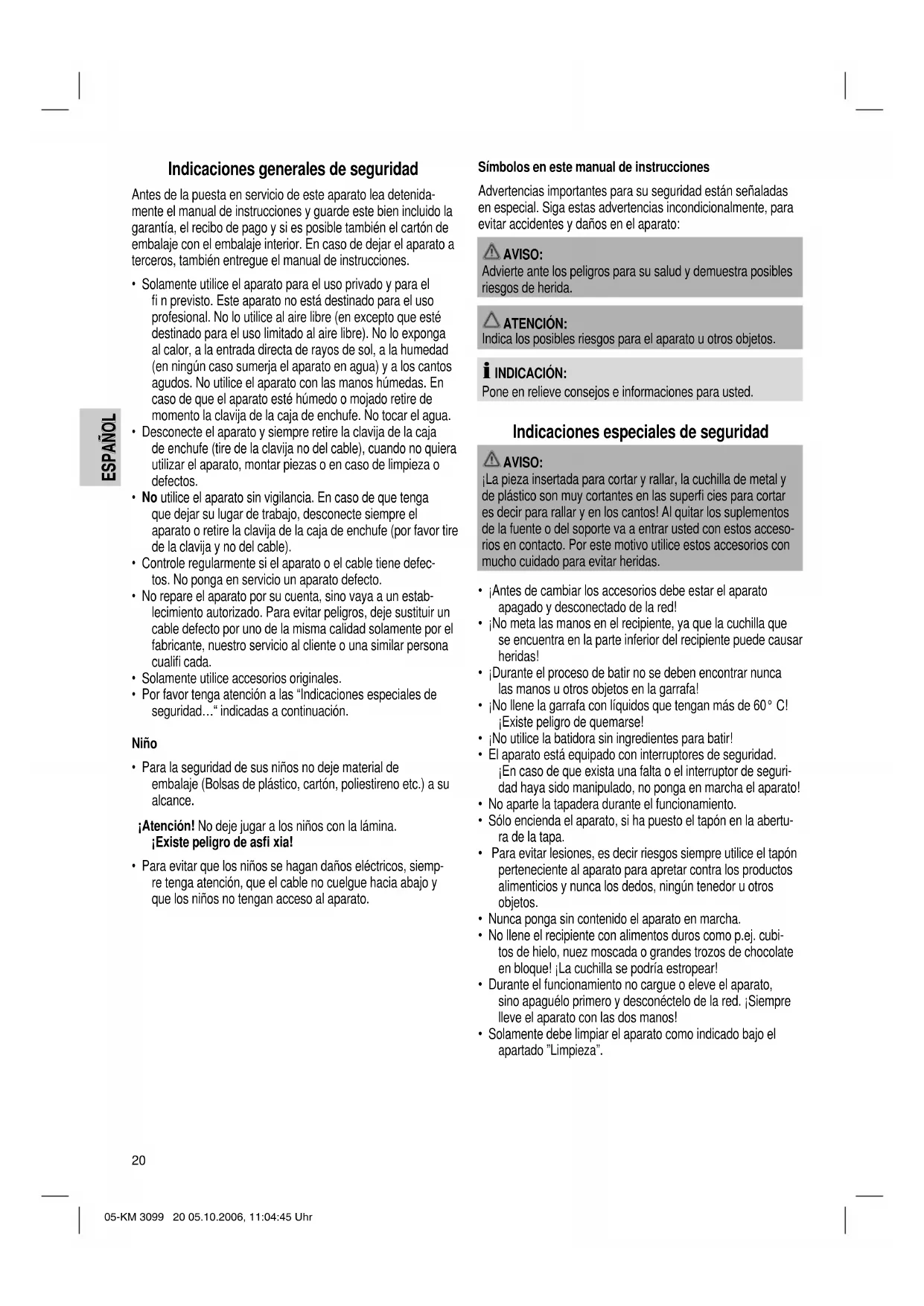

• Solamente utilice el aparato para el uso privado y para el fi n previsto. Este aparato no está destinado para el uso profesional. No lo utilice al aire libre (en excepto que esté destinado para el uso limitado al aire libre). No lo exponga al calor, a la entrada directa de rayos de sol, a la humedad (en ningún caso sumerja el aparato en agua) y a los cantos agudos. No utilice el aparato con las manos húmedas. En caso de que el aparato esté húmedo o mojado retire de momento la clavija de la caja de enchufe. No tocar el agua.

• Desconecte el aparato y siempre retire la clavija de la caja de enchufe (tire de la clavija no del cable), cuando no quiera utilizar el aparato, montar piezas o en caso de limpieza o defectos.

• No utilice el aparato sin vigilancia. En caso de que tenga que dejar su lugar de trabajo, desconecte siempre el aparato o retire la clavija de la caja de enchufe (por favor tire de la clavija y no del cable).

• Controle regularmente si el aparato o el cable tiene defec- tos. No ponga en servicio un aparato defecto.

• No repare el aparato por su cuenta, sino vaya a un estab- lecimiento autorizado. Para evitar peligros, deje sustituir un cable defecto por uno de la misma calidad solamente por el fabricante, nuestro servicio al cliente o una similar persona cualifi cada.

• Solamente utilice accesorios originales.

• Por favor tenga atención a las “Indicaciones especiales de seguridad…“ indicadas a continuación. Niño

• Para la seguridad de sus niños no deje material de embalaje (Bolsas de plástico, cartón, poliestireno etc.) a su alcance. ¡Atención! No deje jugar a los niños con la lámina. ¡Existe peligro de asfi xia!

• Para evitar que los niños se hagan daños eléctricos, siemp- re tenga atención, que el cable no cuelgue hacia abajo y que los niños no tengan acceso al aparato. Símbolos en este manual de instrucciones Advertencias importantes para su seguridad están señaladas en especial. Siga estas advertencias incondicionalmente, para evitar accidentes y daños en el aparato: AVISO: Advierte ante los peligros para su salud y demuestra posibles riesgos de herida. ATENCIÓN: Indica los posibles riesgos para el aparato u otros objetos. INDICACIÓN: Pone en relieve consejos e informaciones para usted. Indicaciones especiales de seguridad AVISO: ¡La pieza insertada para cortar y rallar, la cuchilla de metal y de plástico son muy cortantes en las superfi cies para cortar es decir para rallar y en los cantos! Al quitar los suplementos de la fuente o del soporte va a entrar usted con estos acceso- rios en contacto. Por este motivo utilice estos accesorios con mucho cuidado para evitar heridas.

• ¡Antes de cambiar los accesorios debe estar el aparato apagado y desconectado de la red!

• ¡No meta las manos en el recipiente, ya que la cuchilla que se encuentra en la parte inferior del recipiente puede causar heridas!

• ¡Durante el proceso de batir no se deben encontrar nunca las manos u otros objetos en la garrafa!

• ¡No llene la garrafa con líquidos que tengan más de 60° C! ¡Existe peligro de quemarse!

• ¡No utilice la batidora sin ingredientes para batir!

• El aparato está equipado con interruptores de seguridad. ¡En caso de que exista una falta o el interruptor de seguri- dad haya sido manipulado, no ponga en marcha el aparato!

• No aparte la tapadera durante el funcionamiento.

• Sólo encienda el aparato, si ha puesto el tapón en la abertu- ra de la tapa.

• Para evitar lesiones, es decir riesgos siempre utilice el tapón perteneciente al aparato para apretar contra los productos alimenticios y nunca los dedos, ningún tenedor u otros objetos.

• Nunca ponga sin contenido el aparato en marcha.

• No llene el recipiente con alimentos duros como p.ej. cubi- tos de hielo, nuez moscada o grandes trozos de chocolate en bloque! ¡La cuchilla se podría estropear!

• Durante el funcionamiento no cargue o eleve el aparato, sino apaguélo primero y desconéctelo de la red. ¡Siempre lleve el aparato con las dos manos!

• Solamente debe limpiar el aparato como indicado bajo el apartado ”Limpieza”. 05-KM 3099 20 05.10.2006, 11:04:45 UhrESPAÑOL

ESPAÑOL ESPAÑOL Indicación de los elementos de manejo 1 Interruptor del aparato 2 Ayudante de cocina, equipo básico 3 Recipiente de licuado 4 Tapa del recipiente de licuado con abertura de llenado 5 Cierre de la abertura de llenado 6 Eje Motor para el Recipiente Mezclador 7 Tapa de Seguridad para la Batidora 8 Tapa de la fuente de trabajo 9 Eje de accionamiento de la fuente de trabajo 10 Fuente de trabajo 11 Aditamento rallador 12 Aditamento cortador 13 Canal de relleno 14 Soporte de herramineta 15 Cuchillo metálico 16 Cuchillo de plástico 17 Taponeador 18 Raspador 19 Enrollamiento de cable 20 Tecla PULSE – Funcionamiento por impulsos 21 Mandril guía 22 Pies de goma Desempaquetar el aparato

• Saque del cartón el aparato y todos los accesorios que estén en el cartón.

• No tire directamente el embalaje, sino guarde este con el embalaje del interior y los documentos de garantía durante todo el período de garantía. Al entregar el artículo a terce- ros, se ruega entregar también este manual.

• Ponga el aparato encima de una superfi cie de trabajo lisa, llana y estable.

• No introduzca el enchufe del aparato en la caja de enchufe, sin haber instalado todas las piezas de accesorio necesario.

• Para evitar posibles impurezas provenientes de la produc- ción, limpie el recipiente mezclador, el recipiente amasador, las distintas tapas y los otros accesorios antes del primer uso simplemente con agua de jabón. AVISO: ¡Algunas piezas son muy agudas! ¡Pueden causar heridas!

• ¡Por favor limpie estas piezas individualmente y con mucho cuidado!

• Después de haber lavado las piezas debe secarlas muy bien. Instalación y uso Tenga atención que el interruptor (1) esté en posición ”0” y que el enchufe del aparato no esté conectado a la red durante el cambio de las piezas de accesorio. Es ahora cuando puede instalar y usar las piezas de accesorio como explicado a continuación. La tapa de seguridad (7) debe estar montada sobre el árbol motor del accionamiento para batir (6), al poner en marcha el bol de trabajo, para evitar heridas. ¡No es posible un uso sin tapadera de seguridad!

• Funcionamiento de corta duración: El aparato es apropiado para un funcionamiento de corta duración (KB) de máximo 2 minutos. A continuación se ruega la desconexión.

• Funcionamiento por impulsos: Logrará un funcionamiento por impulsos, pulsando brevemente la tecla y volviendo a soltarla. En este modo de funcionamiento utilice el aparato máximo 2 minutos. ¡Antes de volver a utilizarlo, deje que se enfríe durante 2 minutos! Operación Colocación del recipiente para batir y de la tapa Limpie por favor todas las piezas antes de utilizarlas por primera vez (vea el párrafo de „Limpieza„).

1. Coloque el recipiente para batir (3) de tal manera sobre la

base del aparato que la marcación „

“ en el borde inferior del recipiente indique sobre la fl echa „

“ de la base del aparato. Gire entonces el recipiente para batir en el sentido de las agujas del reloj hasta que ambas marcaciones estén la una encima de la otra.

“ en el borde de la tapa (4), indica sobre la marcación derecha „

3. Gire entonces la tapa en dirección de la fl echa „ “. La

“ sobre la tapa indica ahora sobre la marca- ción izquierda „

“ del recipiente para batir. Los dispositivos en el borde inferior de la tapa y en el borde superior del recipiente tienen que engranar (Imagen 2). Colocación de la fuente de trabajo y de la tapa Limpie por favor todas las piezas antes de utilizarlas por primera vez (vea el párrafo de „Limpieza„).

1. Coloque el bol de preparación (10) de tal manera sobre la

base del aparato, que la marcación izquierda „

“ del bol in- dique hacia la marcación inferior

“ de la base del aparato. A continuación gire el bol de preparación en el sentido de las agujas del reloj hasta que encaje notablemente (Imagen 3 + 4).

2. Coloque el mandril guía (21) sobre el árbol motor (Imagen

5) y seleccione la herramienta correspondiente (véase

apartado „Funcionamiento bol de trabajo“).

3. Coloque la tapa (8) de tal manera que la fl echa „

“ en la tapa corresponda con la marcación derecha „

“ en el bol de trabajo. La punta de metal del mandril guía (21) tiene que agarrar en su almacenamiento en la tapadera. Gire entonces la tapa en dirección de la fl echa „ “, hasta que encaje de forma audible en el tope. Para apartar la tapadera, debe girarla en el sentido contrario de las agujas del reloj. 05-KM 3099 21 05.10.2006, 11:04:47 Uhr22 ESPAÑOL ESPAÑOL Coloque la cubierta para el accionamiento para batir (7) de tal manera sobre el árbol motor del recipiente para batir (6) que la marcación „

“ en la cubierta indique sobre la fl echa „

“ de la base del aparato. Gire la cubierta para el accionamiento para batir en el sentido de las agujas del reloj, hasta el tope. Sistema doble de seguridad El motor sólo se deja conectar, si el bol de trabajo encaja bien con la tapa y la cubierta para el accionamiento para batir (7) está montada. La batidora sólo se puede utilizar, si el bol de trabajo está bien colocado. Se ruega sólo retirar la tapa del bol de trabajo o del recipiente para batir, si está desconectado el aparato. ATENCIÓN: No utilice al mismo tiempo la batidora y el bol de trabajo. Cable de red Desenrolle de la base el cable de red necesitado. Puesta en operación Operación de licuadora

1. El bol de trabajo (10) debe estar montado, como indicado

en el apartado „Colocación del bol de trabajo“ (sin herrami- enta).

2. Desmenuce/enpequeñezca anteriormente el víver a licuar.

3. Llene el recipiente de licuado (3) con el víver (mín. 0,2 l -

máx. 1,5 l). Nunca introduzca en el recipiente de licuado víveres calientes o ingredientes duros tales como papas, hielo, café en granos, nueces, etc. ¡No sobrecargue el recipiente! ¡No sobrepase la cantidad máxima indicada del recipiente mezclador! ATENCIÓN: PRECAUCIÓN BOTÓN DE SEGURIDAD! El aparato sólo funciona, si también el bol de trabajo (10) está colocado con la tapa.

4. Coloque la tapa (4) y gire ésta fi rmemente.

5. Bloquee la tapa con el cierre (5), preste atención a los

huecos. Gire el cierre fi rmemente.

6. Coloque el recipiente para batir (3), como indicado bajo el

punto „Colocación del recipiente para batir“.

7. Para añadir más ingredientes, puede quitar el cierre, es

decir la tapa. Apague la máquina anteriormente. Aparte la tapadera (4) del recipiente y introduzca ahora los alimentos deseados. AVISO: No introduzca sus manos en el recipiente, ya que puede herirse con la cuchilla.

8. Ponga de nuevo la tapadera encima del recipiente. No pon-

ga en recipiente en marcha sin contenido o sin tapadera. Tenga cuidado que el botón de Marcha / Parada esté en posición „0“.

9. Introduzca la clavija de la red en una caja de enchufe 230 V,

50 Hz instalada por la norma.

11. Es necesario que tenga el recipiente mezclador agarrado

durante el proceso de batir los ingredientes.

12. Para batir uniformemente (funcionamiento continuo):

En el funcionamiento de los grados 1 hasta 4 se encaja el interruptor en la posición correspondiente. Escalón 1 = número de revoluciones bajas Escalón 4 = número de revoluciones altas Para desconectar el interruptor ajuste de nuevo la posición „0“. Para la operación por impulsos (batir en intervalos cortos) posicione el interruptor en la posición „0“. El aparato está ahora desconectado. Presione por favor la tecla PULSE (20). Mantenga la tecla, dependiendo del intervalo deseado, fi ja en esta posición. Al soltar la tecla volverá ésta automáti- camente a la posición de desconexión.

13. Para desmontar el recipiente de mixtura gire en el sentido

contrario de las agujas del reloj.

14. Limpie las piezas usadas como indicado bajo el apartado

”Limpieza”. Operación de fuente de trabajo

• La cubierta del accionamiento para batir (7) tiene que estar montada como indicado arriba.

• Monte el bol de trabajo, como indicado bajo el punto „Colo- cación del bol de trabajo“.

• Coloque el mandril guía sobre el árbol motor (Imagen 5). La punta de metal indica hacia arriba.

• Nunca utilice varias herramientas simultáneamente. Batir y amasar la masa

1. Haga uso de la cuchilla de plástico (16) para la preparación

de la masa y fi je ésta sobre el mandril guía. Apriete la cuchilla hasta abajo del todo (Imagen 6).

2. Llene el recipiente de los ingredientes. Observe las marcas

del recipiente amasador y no las sobrepase (mín. 0,2 l - máx. 0,8 l).

3. Ponga la tapa sobre el recipiente amasador. Gire ésta fi r-

memente, hasta que encaje notablemente de forma audible (Imagen 7).

4. Cierre el agujero de la tapa con el tapón (17).

5. Introduzca el enchufe en una caja de enchufe de contacto

de protección 230 V / 50 Hz instalada por la norma. Conecte el aparato con el interruptor (1) a una velocidad de 1 hasta 3 (Véase la tabla). En el funcionamiento de los grados 1 hasta 4 se encaja el interruptor en la posición correspondiente. Escalón 1 = número de revoluciones bajas Escalón 4 = número de revoluciones altas Para desconectar el interruptor ajuste de nuevo la posición „0“. Para la operación por impulsos (Funcionamiento en intervalos cortos) posicione el interruptor en la posición „0“. El aparato está ahora desconectado. Presione por favor la tecla PULSE (20). Mantenga la tecla, dependiendo del intervalo deseado, fi ja en esta posición. Al soltar la tecla volverá ésta automáticamente a la posición de desconexión. 05-KM 3099 22 05.10.2006, 11:04:50 UhrESPAÑOL

ESPAÑOL ESPAÑOL Con este aparato podrá realizar en muy poco tiempo:

• hasta 800 g de masa ligera (p.ej., biscuit). INDICACIÓN: ¡Al amasar la masa no sobrepase los tiempos de funcion- amiento corto indicados en la tabla!

6. Después de cada procedimiento de amasar / batir gire el

botón correspondiente (1) otra vez a la posición „0“, en cu- anto se haya formado la masa, es decir una bola de masa. Desconecte el enchufe.

7. Gire la tapa en la dirección izquierda y levántela del recipi-

8. Por favor retire la cuchilla del mandril guía.

9. Suelte el bol de trabajo y el mandril guía y retire éstos.

Puede sacar la masa preparada del recipiente utilizando una espátula (18).

10. Limpie las piezas usadas como indicado bajo el apartado

”Limpieza”. Trocear con la cuchilla de metal AVISO: ¡La cuchilla de metal (15) es muy cortante! ¡Existe peligro de dañarse!

1. La tapa de seguridad (7) tiene que ser montada sobre el eje

motor de la batidora (6).

2. Monte el recipiente amasador como descrito.

3. Encaje la cuchilla de metal (15) directamente sobre el man-

dril guía. Apriete la cuchilla hasta abajo del todo (Imagen 6).

4. De antemano corte los alimentos en trozos más pequeños.

Llene el recipiente de los ingredientes. Observe las marcas del recipiente amasador y no las sobrepase.

5. Ponga la tapa sobre el recipiente amasador. Gírela en la

dirección derecha hasta que se bloquee claramente audible.

6. Cierre la apertura de relleno (13) con el tapón (17).

7. Conecte el aparato con el interruptor (1) de la posición 1 a

4. Conseguirá un mejor resultado, si utiliza el régimen de

8. Después del proceso de picar ponga el interruptor (1) otra

vez en posición ”0” y desconecte el enchufe.

9. Gire la tapa en la dirección izquierda y levántela del recipi-

10. Por favor retire la cuchilla del mandril guía.

11. Suelte el bol de trabajo y el mandril guía y retire éstos. El

contenido preparado se puede sacar de la fuente.

12. Limpie las piezas usadas como indicado bajo el apartado

”Limpieza”. Cortar y raspar

1. La tapa de seguridad (7) tiene que ser montada sobre el eje

motor de la batidora (6).

2. Monte el recipiente amasador como descrito.

3. Coloque el mandril guía sobre el árbol motor (9).

4. Meta la herramienta deseada (11/12) en el sujetador de her-

ramienta (14) (Imagen 8). Fije el sujetador de herramienta sobre el mandril guía (Imagen 9). AVISO: Tenga cuidado con los diferentes discos. Su superfi cie así como sus bordes son muy agudos! ¡Por este motivo utilice estos suplementos con mucho cuidado para evitar heridas!

5. Ponga la tapa sobre el recipiente amasador. Gírela en la

dirección derecha hasta que se bloquee claramente audible (Imagen 10).

6. Introduzca el enchufe en una caja de enchufe de contacto

de protección 230 V / 50 Hz instalada por la norma.

7. Conecte el aparato (Grado 1 o 2 etc.) o utilice el funcionami-

ento pulsado (PULSE) (Véase la tabla).

8. De antemano corte los alimentos en trozos más pequeños.

Rellene la abertura de relleno (13) con los ingredientes. Utilice el taponeador (17) para presionar los víveres en la abertura de llenado. Ejerza una presión moderada sobre el taponeador. El equipo debe operarse únicamente con el taponeador (17) colocado. Por favor observe la cantidad máxima para el recipiente amasador.

9. Después del proceso de cortar / raspar ponga el interruptor

(1) otra vez en posición ”0” y desconecte el enchufe.

10. Gire la tapa en la dirección izquierda y levántela del recipi-

11. Por favor retire el sujetador de herramienta del mandril guía.

12. Tire el guía del eje motor.

13. Ahora puede quitar el recipiente amasador. El contenido

preparado se puede sacar de la fuente.

14. Limpie las piezas usadas como indicado bajo el apartado

”Limpieza”. Para la utilización elija una herramienta y una velocidad según la tabla a continuación: Producto / Método de preparación Cantidad máxima Herramienta Escalón Tiempo de uso máximo Masa pesada (p.ej. masa de levadura) 600 g Cuchillo de plástico 1 a 2,

2 min Masa de bizcocho o de gofres 800 g Cuchillo de plástico 2 a 3,

1 min Trocear, por ejemplo frutas y verduras, hierbas 500 g Cuchillo metálico 1 a 2,

1 min Clara a punto de nieve min. 3 claras Cuchillo de plástico 3 o P 2 min Nata Mínimo de 250 ml Cuchillo de plástico 2 a 4 2 min 05-KM 3099 23 05.10.2006, 11:04:52 Uhr24 ESPAÑOL ESPAÑOL Limpieza

• Desenchufe antes de cada limpieza el equipo!

• Después de cada uso, limpie bien el bol de preparación y el recipiente de batir. Para ello, aparte el bol de la base. De esta manera también podrá quitar posibles restos del propulsor.

• No utilice objetos cortantes para la limpieza!

• No utilice productos de limpieza fuertes o abrasivos!

• Para la limpieza exterior de la base del equipo utilice solamente un paño húmedo.

• Para el caso de víveres ricos en colorantes (por ejm., zanahorias) pueden mancharse las piezas de plástico: Límpielas con aceite de cocina.

• Piezas desmontables, que hayan entrado en contacto con alimentos (Herramienta y recipientes), pueden ser limpiadas en un baño jabonoso. INDICACIÓN: Guarde las herramientas, para protegerse de heridas, en el bol de trabajo. Primero coloque la cuchilla de metal, la cuchilla de plástico y después el sujetador de herramienta sobre el mandril guía. Reparación de avería

• El aparato no tiene función. Remedio: Supervise la conexión a la red. Controle la posición del interruptor giratorio. Otras posibles causas: Su aparato está equipado con un interruptor de seguri- dad. Este evita la conexión no intencional del motor. Remedio: Controle el asiento correcto del recipiente para batir, de la tapa de seguridad, del bol de trabajo y de la tapa. Datos técnicos Modelo: ...........................................................................KM 3099 Suministro de tensión: .......................................220-240 V, 50 Hz Consumo de energía:
