MANUALE UTENTE VCB10P GRE

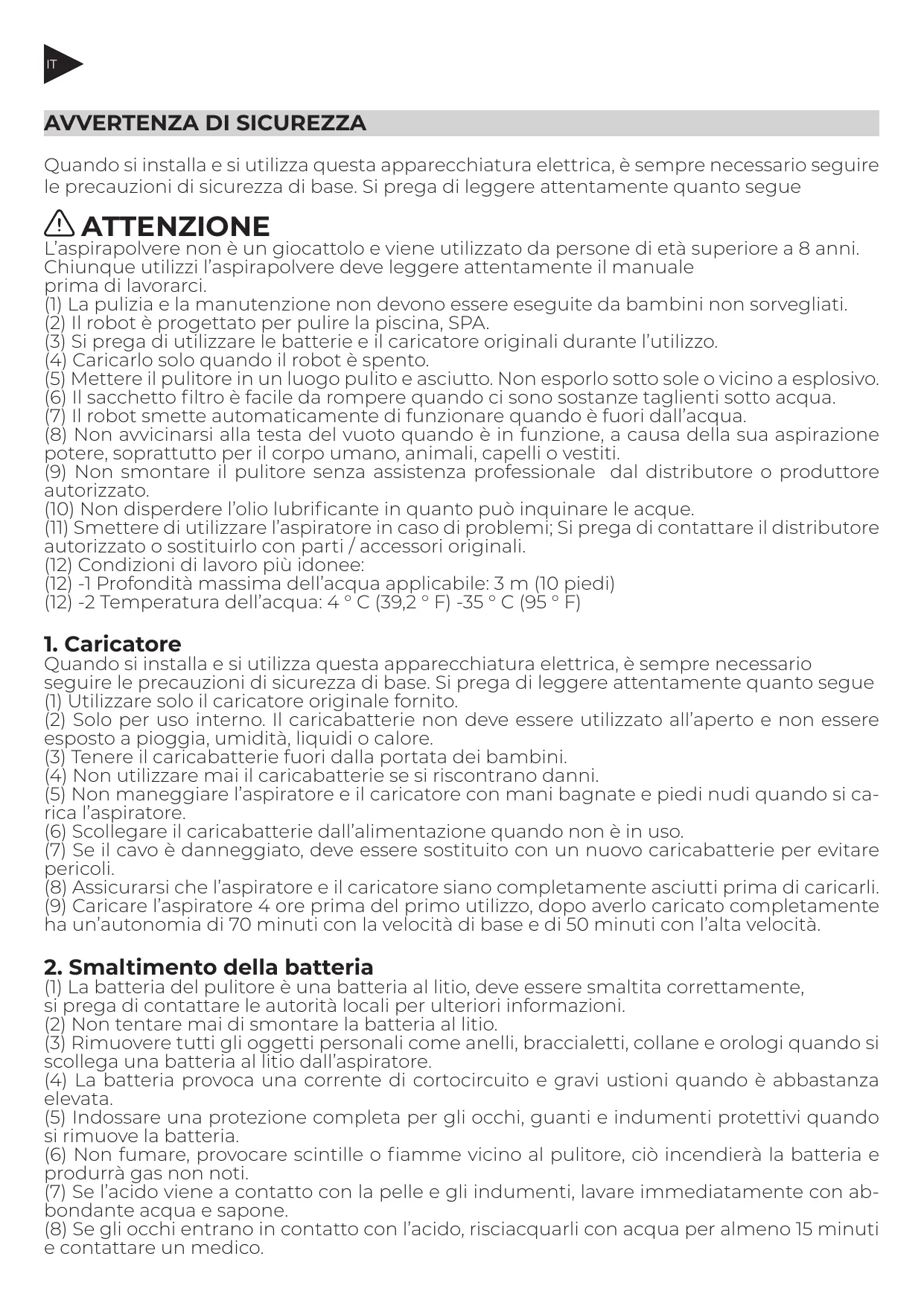

Quando si installa e si utilizza questa apparecchiatura elettrica, è sempre necessario seguire le precauzioni di sicurezza di base. Si prega di leggere attentamente quanto segue

ATTENZIONE

L'aspirapolvere non è un giocattolo e viene utilizzato da persone di età superiore a 8 anni. Chiunque utilizzi l'aspirapolvere deve leggere attentamente il manuale prima di lavorarci.

(1) La pulizia e la manutenzione non devono essere eseguite da bambini non sorvegliati.
(2) Il robot è progettato per pulire la piscina, SPA.
(3) Si prega di utilizzare le batterie e il caricatore originali durante l'utilizzo.
(4) Caricarlo solo quando il robot è spento.
(5) Mettere il pulitore in un luogo pulito e asciutto. Non esporlo sotto sole o vicino a esplosivo.
(6) Il sacchetto filtro è facile da rompere quando ci sono sostanze taglienti sotto acqua.
(7) Il robot smette automaticamente di funzionare quando è fuori dall'acqua.
(8) Non avvicinarsi alla testa del vuoto quando è in funzione, a causa della sua aspirazione potere, soprattutto per il corpo umano, animali, capelli o vestiti.
(9) Non smontare il pulitore senza assistenza professionale dal distributore o produttore autorizzato.
(10) Non disperdere l'olio lubrificante in quanto può inquinare le acque.
(11) Smettere di utilizzare l'aspiratore in caso di problemi; Si prega di contattare il distributore autorizzato o sostituirlo con parti / accessori originali.
(12) Condizioni di lavoro più idonee:
(12) -1 Profondità massima dell'acqua applicabile: 3 m (10 piedi)
(12) -2 Temperatura dell'acqua: 4 °C (39,2 °F) -35 °C (95 °F)

1. Caricatore

Quando si installa e si utilizza questa apparecchiatura elettrica, è sempre necessario seguire le precauzioni di sicurezza di base. Si prega di leggere attentamente quanto segue

(1) Utilizzare solo il caricatore originale fornito.
(2) Solo per uso interno. Il caricabatterie non deve essere utilizzato all'aperto e non essere esposto a pioggia, umidità, liquidi o calore.
(3) Tenere il caricabatterie fuori dalla portata dei bambini.
(4) Non utilizzare mai il caricabatterie se si riscontrano danni.
(5) Non maneggiare l'aspiratore e il caricatore con mani bagnate e piedi nudi quando si carica l'aspiratore.
(6) Scollegare il caricabatterie dall'alimentazione quando non è in uso.
(7) Se il cavo è danneggiato, deve essere sostituito con un nuovo caricabatterie per evitare pericoli.
(8) Assicurarsi che l'aspiratore e il caricatore siano completamente asciutti prima di caricarli.
(9) Caricare l'aspiratore 4 ore prima del primo utilizzo, dopo averlo caricato completamente ha un'autonomia di 70 minuti con la velocità di base e di 50 minuti con l'alta velocità.

2. Smaltimento della batteria

(1) La batteria del pulitore è una batteria al litio, deve essere smaltita correttamente, si prega di contattare le autorità locali per ulteriori informazioni.
(2) Non tentare mai di smontare la batteria al litio.
(3) Rimuovere tutti gli oggetti personali come anelli, braccialetti, collane e orologi quando si scollega una batteria al litio dall'aspiratore.
(4) La batteria provoca una corrente di cortocircuito e gravi ustioni quando è abbastanza elevata.
(5) Indossare una protezione completa per gli occhi, guanti e indumenti protettivi quando si rimuove la batteria.
(6) Non fumare, provocare scintille o fiamme vicino al pulitore, ciò incendierà la batteria e produrrà gas non noti.
(7) Se l'acido viene a contatto con la pelle e gli indumenti, lavare immediatamente con abbondante acqua e sapone.
(8) Se gli occhi entrano in contatto con l'acido, risciacquarli con acqua per almeno 15 minuti e contattare un medico.

Gli avvertimenti e le precauzioni di cui sopra non possono includere tutti i possibili casi di rischio e/o lesioni gravi. I proprietari di piscina / spa dovrebberoprestare sempre molta attenzione e avere buon senso quando si utilizza il pulitore.

Come usarlo

Assemblaggio

A: testa del vuoto
B: filtro anteriore
C: Filtro in carta
D: corpo motore
E: maniglia portatile
F: filtro posteriore
G: caricatore

Batteria: 7,4 V / 2000 mAh Potenza di carica: 8,4 V CC, 1,0 A. Voltaggio motore: 7,4 V CC Livello di impermeabilità: IPX8

000 mAh 4 V CC, 1,0 A. : 7,4 V CC abilità: IPX8 A B C D E F G

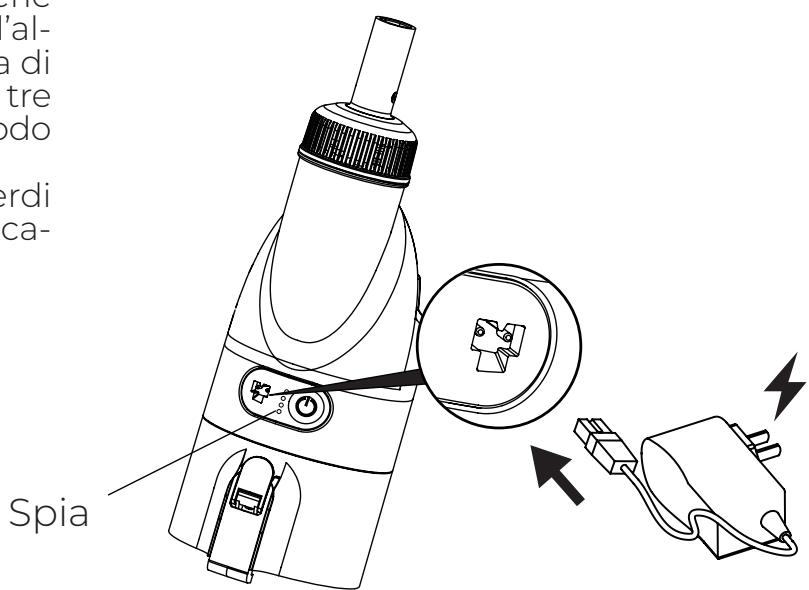

1. Collegamento del caricatore

(1) Collegare un'estremità del caricabatterie alla presa di corrente, quindi collegare l'altra estremità del caricabatterie alla porta di ricarica del pulitore. A questo punto, le tre spie verdi sul pulitore lampeggiano in modo circolare, indicando la normale carica.
(2) Dopo circa 4 ore, tre spie luminose verdi si accendono a lungo per indicare che la carica è stata completata.

Spia al- a di tre odo erdi ca-

2. Installazione

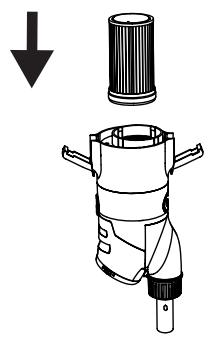

2.1 Gruppo elemento filtrante e assemblaggio parti del corpo

Assemblare le parti del corpo nella direzione della freccia.

1.

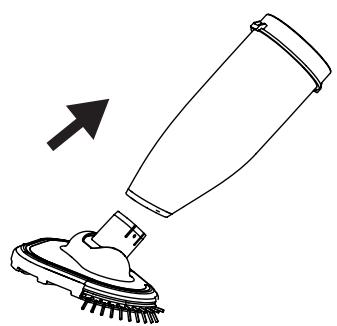

2.2 Montaggio della testa di aspirazione

Inserire l'intera testa di aspirazione direttamente nella copertura rifiuti.

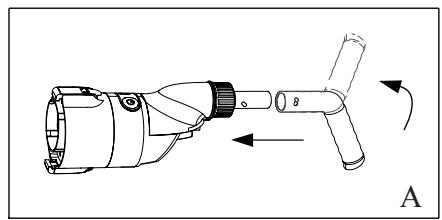

2.3 Assemblaggio della maniglia

(1) Assemblaggio della maniglia

Questa maniglia viene utilizzata per pulire pareti, gradini, sedili e angoli, come mostrato nella figu-

ra «A»

(2) Montaggio dell'asta te- lescopica (inclusa)

Il pulitore può essere collegato ad un'asta telescopica standard, come mostrato in figura "B".

Nota: il prodotto può essere collegato con maniglia A o asta telescopica standard B.

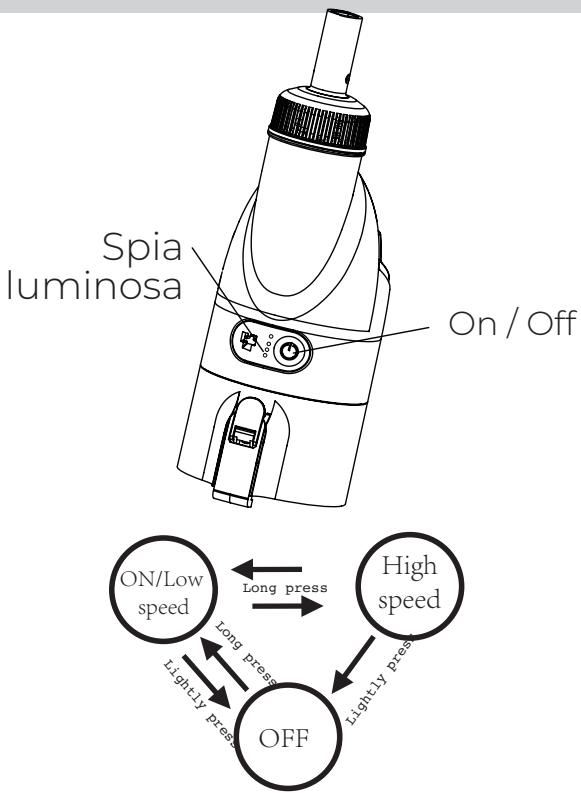

3. Accensione et Turbo speed mode

3.1 Tenere premuto il pulsante di accensione del pulitore per 2-3 secondi. Se la spia «verde» è sempre accesa, significa che la macchina è avviata. Si prega di mettere il prodotto nell'acqua per il funzionamento, in modo da evitare il guasto della tenuta del paraolio quando il prodotto è al minimo. In questo momento, il robot è in modalità a bassa velocità.

3.2 Tenere nuovamente premuto il pulsante di accensione del pulitore per 2-3 secondi, vedrà una spia «blu» accendersi e il pulitore entrerà in «modalità alta velocità». A questo punto il pulitore può pulire una grande quantità di particelle di sedimento dal fondo della piscina.

Tenere premuto il pulsante per 2-3 secondi per cambiare dalla «modalità bassa velocità» alla «modalità alta velocità».

3.3 Off: quando si preme leggermente il pulsante, tutte le spie si spengono e il pulitore si spegne.


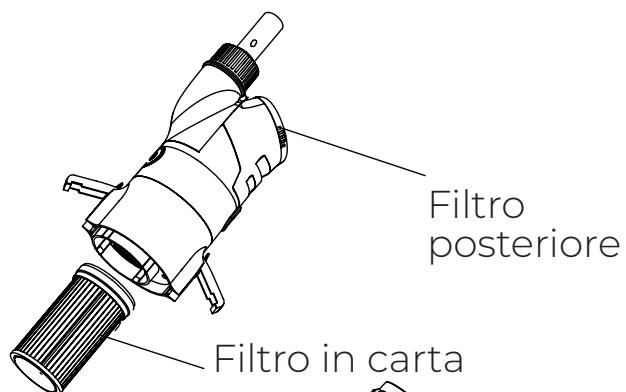

4. Quando utilizzare il filtro di carta?

Nella confezione è presente un filtro in carta, serve per raccogliere polveri sottili e rifiuti; per la pulizia quotidiana di foglie, frutti, noccioli, non è necessario utilizzare tale filtro.

Filtro posteriore Filtro in carta

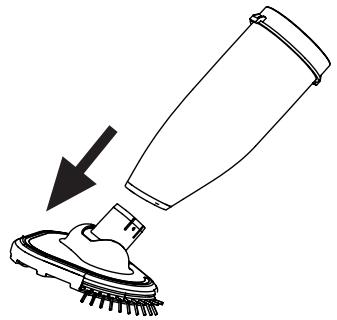

5. Come utilizzare la testa di aspirazione a vuoto?

Per utilizzare il pulitore senza testa di aspirazione a vuoto per angoli della piscina, può essere utilizzato dopo con alta velocità, in quanto può essere utilizzato contemporaneamente per pulire angoli di piscine e gradini della piscina.

6. Pulizia dei rifiuti

6.1 pulizia del copri rifiuti trasparente anteriore e dell'elemento filtrante

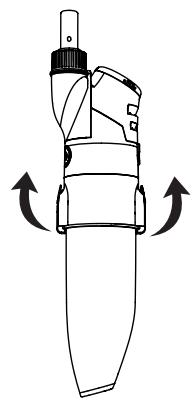

(1) Ad esempio, i pulsanti sui due lati del copri rifiuti trasparente della spazzatura sotto la lavagna rimuovono il coperchio trasparente dell'immondizia e l'elemento filtrante dal corpo;

1.

(2) Pulire la spazzatura nel coperchio trasparente,

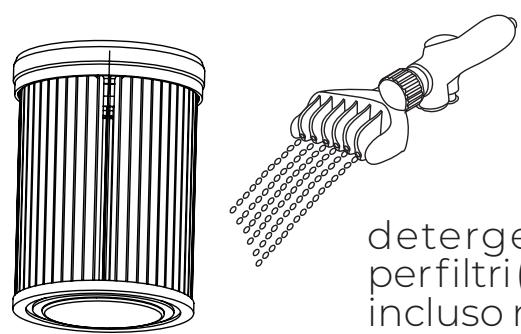

(3) Utilizzare un dispositivo di pulizia per filtri di carta / macchinario per pulire il filtro in carta.
(La macchina per la pulizia dell'aspiratore de essere acquistata separatamente).
(4) Installare prima l'elemento filtrante pulito sul corpo, quindi posizionare il coperchio del raccogli rifiuti trasparente sul corpo e infine fissare il pulsante di blocco.
(Riferimento: 2.1 assemblaggio elemento filtrante e parti del corpo)

deterge perfiltri( incluso n

detergente perfiltri (non incluso nella confezione)

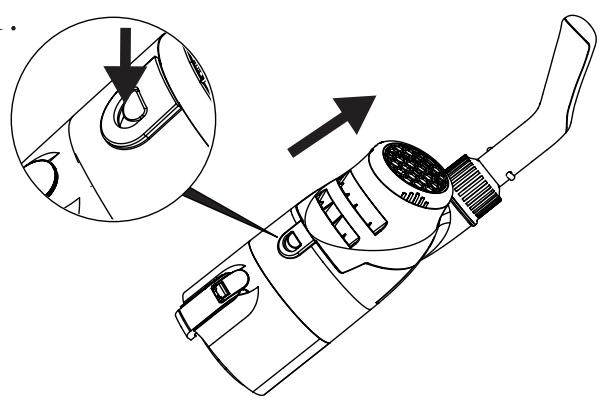

6.2 Pulizia filtri posteriori

(1) Tenere premuto il pulsante sull'estremità anteriore del coperchio del filtro per rimuovere l'intero coperchio del filtro dal corpo;
(2) Svitare il coperchio posteriore del coperchio del filtro,
(3) Pulire lo schermo del filtro in metallo nel coperchio del filtro;
(4) Stringere il coperchio posteriore del coperchio del filtro e montare il coperchio del filtro sul corpo.

1.

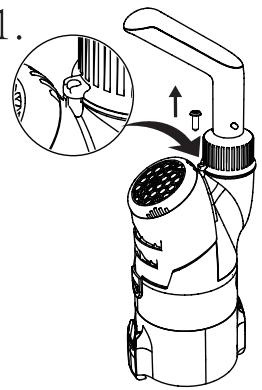

6.3 Sostituzione batteria

Aprire la vite, allentare la maniglia, estrarre la batteria, premere delicatamente il cavo di alimentazione della batteria per separare e sostituire la batteria.

1.

Manutenzione e stoccaggio

1. La batteria si scarica da sola durante l'immagazzinamento. Assicurati che il robot sia completamente carico prima di riporlo.
2. Quando non in uso, è necessario ricaricare la batteria almeno ogni tre mesi.
3. Scollegare l'adattatore esterno dalla presa e quindi il cavo di ricarica dall'adattatore esterno e dal robot.
4. Rimuovere gli accessori dal robot. Se necessario, sciacquare il robot e gli accessori con acqua pulita. Non utilizzare detersivo.
5. Assicurarsi che il robot sia vuoto prima di riporlo.
6. Utilizzare un panno umido per pulire e asciugare il robot e i suoi accessori.
7. Conservare in un luogo ben ventilato lontano da luce solare, calore, fiamme, prodotti chimici per piscine e bambini.
   • La temperatura dell'ambiente di conservazione dovrebbe essere di 10°C - 25°C (50°F - 77°F).
   Nota: una temperatura più alta può ridurre la durata della batteria.

Risoluzione dei problemi

In caso di problemi con il pulitore, seguire i passaggi per la risoluzione dei problemi di seguito indicati per ripristinare le prestazioni. Nota: spegnere l'alimentazione prima di effettuare qualsiasi riparazione.

Problema	Possibili cause	Soluzione
Impossibile pulire i rifiuti	Livello batteria troppo basso	Provvedere alla ricarica
	Intasamento del girante	Spegnere il pulitore e controllare il girante per rimuovere i rifiuti. Se necessario, contatta-re il proprio rivenditore per ul-teriori istruzioni. Avvertimento! Prima di riparare l'attrezzatura, assicurarsi che il pulitore sia spento.
	Danno del girante	Contattare il proprio rivendito-re per la sostituzione.
	Il filtro è pieno	Ripulire i rifiuti dallo schermo del filtro.
	Troppi rifiuti nell'elemento del filtro	Pulire i rifiuti dall'elemento filtrante.
I rifiuti escono dal coperchio trasparente anteriore	Danni alla lama anti-versa-mento	Sostituire l'elemento anti reflusso. Contattare il proprio rivenditore per le parti di ri-cambio.
	Livello sporcizia elevato	Pulire i rifiuti dello schermo del filtro e dell'elemento del filtro.
I rifiuti fuoriescono dal sacche-tto filtro	Il sacchetto filtro è danneggia-to	Sostituire il sacchetto del filtro. Contattare il proprio rivendito-re per le parti di ricambio.
L'impugnatura / collegamen-to telescopico non può essere montato correttamente	Fermaglio a V danneggiato	Sostituire il fermaglio a V. Contattare il proprio rivenditore per le parti di ricambio.
Il robot non può essere carica-to.	Batteria danneggiata	Contattare il rivenditore per sostituire la batteria. Avvertenza! Non accendere l'aspiratore e sostituire la batteria auto-nomamente. Ciò può causare lesioni gravi o mortali, quindi la garanzia non sarà valida.
	Il cavo di ricarica non è com-pletamente collegato all'adat-tatore esterno e al robot.	Verificare che il cavo del cari-cabatterie sia correttamente e completamente collegato all'adattatore esterno e al de-tergente. Fare riferimento al manuale utente.
	L'adattatore esterno è rotto.	Contattare il rivenditore per la sostituzione. Avvertenza! L'uso di un adattatore esterno sba-gliato provocherà danni all'aspiratore / alla batteria e annu-llerà la garanzia.
