MANUALE UTENTE Glue pen BOSCH

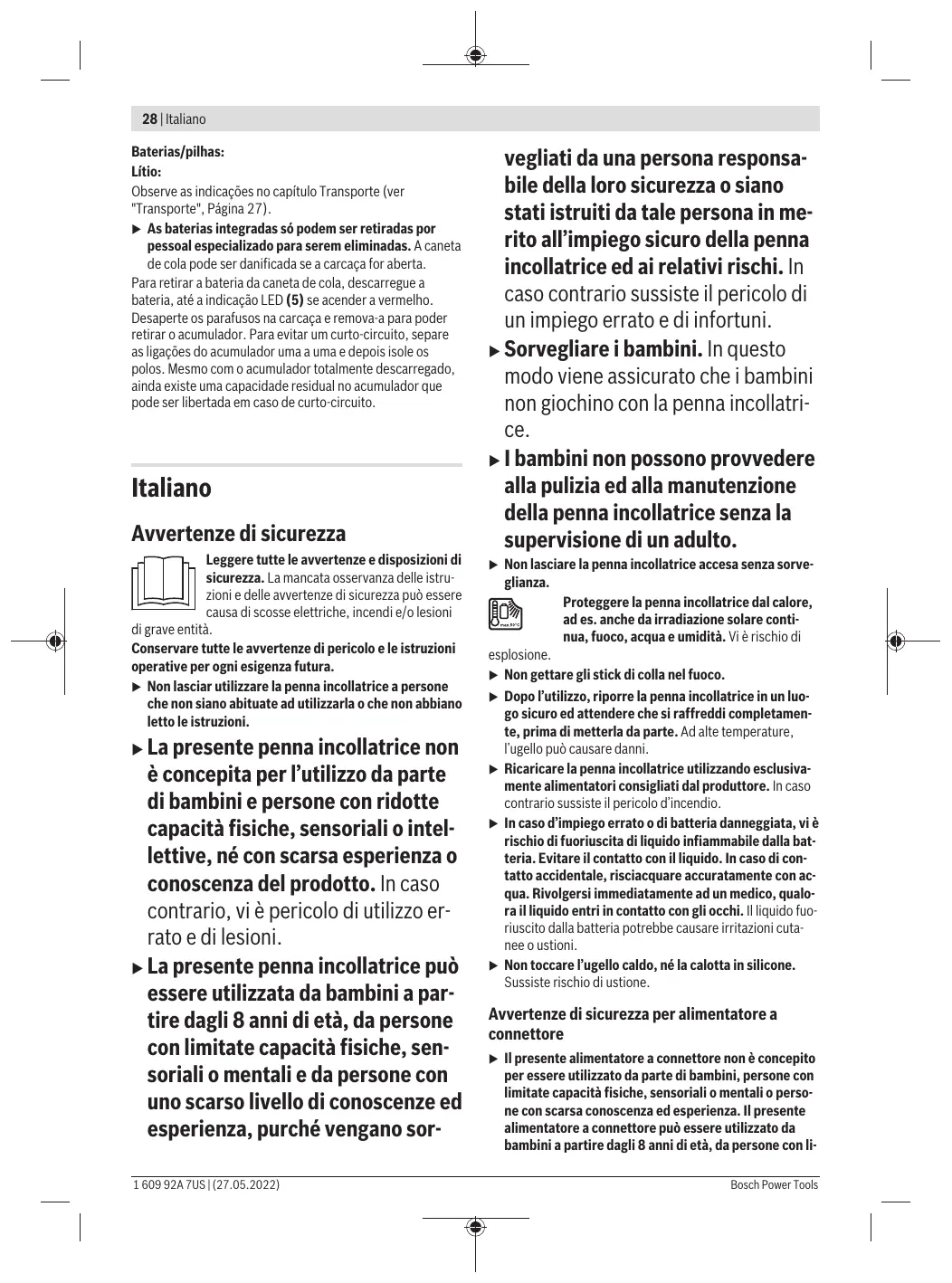

Avverenze di sicurezza
Leggere tutte le avventenze e disposizioni di sicurezza. La mancata osservanza delle istruzioni e delle avventenze di sicurezza più essere causa di scosse elettriche, incendi e/ o lesions
di grave entita.
Conservare tutte le avventenze di pericolò e le istruzioni operative per anni esigenza futura.
Non lasciar utilizzato la penna incollatrice a persona che non siano abituate ad utilizzarla o che non abbiano letto le istruzioni.
La presente penna incollatrice non è concepita per l'utilizzo da parte di bambini e persone con ridotte capacità fisiche, sensoriali o intellettive, né con scarsa esperienza o conoscenza del prodotto. In caso contrario, vi è pericolò di utilizzo errato e di lesioni.
La presente penna incollatrice puo essere utilizzata da bambini a partire dagli 8 anni di età, da persona con limitate capacità fisiche, sensoriali o mentali e da persone con uno scarso livello di conoscenze ed esperienza, perché vengano sor
vegliati da una persona responsabile della loro sicurezza o siano stati istruiti da tale persona in merito all'impiego sicuro della penna incollatrice ed ai relativi rischi. In caso contrario sussiste il pericolo di un impiego errato e di infortuni.
Sorvegliare i bambini. In quello modo viene assicurato che i bambini non giochino con la penna incollatrice.
I bambini non possono provvedere alla pulizia ed alla manutenzione della penna incollatrice perché la supervisione di un attività.
Non lasciare la penna incollatrice accesa senza sorveglianza.
Proteggere la penna incollatrice dal calorie, ad es.anche da irradiazione solare continua, fuoco, acqua e umidità. Vi è rischio di
esplosione.
Non gettare gli stick di colla nel fuoco.
- Dop l'utilizzo, riporre la penna incollatrice in un luogo sicuro ed attendere che si raffreddi completamente, prima di metterla da parte. Ad alte temperature, l'ugello può causare danni.
Ricaricare la penna incolatrice utilizzando esclusivamente alimentatori consigliati dal produttore. In caso contrario sussiste il pericolo d'incendio.
In caso d'impiego errato o di batteria danneggiata, vi è rischio di fuoriuscita di liquido infammabile alla batteria. Evitare il contatto con il liquido. In caso di contatto accidentale, risciacquare accuramente con acqua. Rivolgersi immediatamente ad un medico, qualora il liquido entri in contatto con gli occhi. Il liquido fuoriuscito alla batteria potrebbe causare irritazioni cutanee o usioni.
Non toccare l'ugello caldo, né la calotta in silicone. Sussiste rischio di ustione.
Avverenze di sicurezza per alimentatore a connettore
Il presente alimentatore a connettore non è concepito per essere utilizzato da parte di bambini, persone con limitate disponibilità fisiche, sensoriali o mentali o persone con scarsa conoscenza ed esperienza. Il presente alimentatore a connettore può utilizzato da bambini a partire dagli 8 anni di età, da persona con li
mitate capacità fisiche, sensoriali o mentali e da persone con scarsa conoscenza ed esperienza, parché essisi siano sorvegliati da una persona responsable della loro sicurezza o siano stati astruiti in merito all'impiego sicuro dell'alimentatore stesso ed ai relativi rischi. In caso contrario, vi è rischio di utilizzo errato e di lesioni.
Mantenere l'alimentatore a connettore al riparo da
pioggia e umidità. Le infiltrazioni d'acqua all'interno dell'alimentatore a connettore augmentano il rischio di folgorazione.
Mantenere pulito l'alimentatore a connettore. La presenza di imbrattamento può causare folgorazioni.
Controllare l'alimentatore a connettore prima di agli utilizzato. Non utilizzare l'alimentatore a connettore, qualora risultasse danneggiato. Non aprire l'alimentatore a connettore e farlo riparare esclusivamente da personale specializzato,utilizzando solamente parti di ricambio originali. Alimentatori a connettore danneggiati augmentano il rischio di folgorazione.
Descrizione del prodotto e dei servizi forniti
Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.
Utilizzo conforme
La penna incollatrice è idonea per l'incollatura sola solventi ad esempio di carta, cartone, sughero, legno, pelle, tessuti, espano, plastica (ad eccezione di PE, PP, PTFE, Styropor® (polistirolo espanso) e PVC morbido), ceramica, porcellana, metallo, veto e piatra.
Componenti illustrati
La numerozione dei componenti illustrati si riferisce alla rappresentazione della penna incollatrice riportata nella migliorata con grafica.
(1) Ugello
(2) Calotta in silicone
(3) Tasto di avanzamento
(4) Tasto di accensione/specnimento
(5) Indicatore LED
(6) Stick di colla
(7) Scomparto stick di colla
(8) Presa di ricarica
(9) Cavo di ricarica
(10) Alimentatore (immagine orientativa)
(11) Connettore di ricarica USB
(12) Connettore micro-USB
a) L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completò contenuto nel loro programma accessori.
Dati tecnici
| Penna incollatrice a batteria | GluePen | |
| Codice prodotto | 3 603 BA2 0.. | |
| Tempo di riscaldamento, circa | s | 15 |
| Temperatura d'incollaggio, circa | °C | 170 |
| Diametro stick di colla | mm | 7 |
| Lunghezza stick di colla | mm | 150 |
| Temperatura ambiente consi-gliata in fase di ricarica | °C | +5 ... +40 |
| Temperatura ambiente con-sentita durante il funzioni-mentoA) e in caso di magazzi-naggio | °C | -20 ... +50 |
| Peso secondo EPTA-Procedure 01:2014 | kg | 0,14 |
| Batteria | Al litio | |
| Tensione nominale | V= | 3,6 |
| Capacità | Ah | 1,5 |
| Numero di celle della batteria | 1 | |
| Autonomia per ciascuna cari-ca della batteria circa (secon-do procedimento di prova Bosch) | min | 30(B) |
A) prestazioni ridotte in caso di temperature < 0^
B) corrisponde alla lavorazione di ca. 6 stick di colla
| Alimentatore | ||
| Codice prodotto | 2 609 120 7.. | |
| Tensione di uscita | V- | 5,0 |
| Corrente di uscita | A | 1,0 |
| Temperatura della batteria consentita in fase di ricarica | °C | +5 ... +40 |
| Tempo di carica | h | 3-4 |
| Classe di protezione | ☐/II | |
Per ulteriori dati tecnici, consultare il sito: http://www.bosch-do-it.com/ecodesign
Montaggio
Ricarica della batteria (vedere Fig. A)
Utilizzare esclusivamente gli alimentatori indicatei nei dati tecnici. Soltanto quosti alimentatori sono adatti alla batteria al litio utilizzato nella penna incollatrice.
Attenersi alla tensione di rete! La tensione riportata sul la targhetta di identificazione dell'alimentatore deve corrispondere alla tensione della sorgente di alimentazione. Gli alimentatori contrassegnati per l'utilizzo a 230 Volt sono utilizzabilianche a 220 Volt.
Avverenza: La batteria viene fornita solo parzialmente carica. Per assicurare la piena potenza della batteria, caricara completingamente prima dell'impio iniziale.
La batteria al litio più essere ricaricata in qualsiasi momento sulla ridurne la durata. Un'interruzione dell'operazione di ricarica non danneggia la batteria.
La batteria ricaricabile agli ioni di litio è protetta contro lo scaricamento completo. In caso di batteria scarica, la penna incollatrice si spegne tramite un interrottore automatico. La colla non viene più riscaldata.
Se l'indicatore LED (5) lampeggia di colore rosso, la batteria ha a disposizione meno del 30% della sua capacité e dev'essere ricaricata. Se l'indicatore LED emette una luce rossa fissa, la batteria è completamente scarica.
Per effettuare la ricarica, collegare il connettore micro-USB (12) del cavo di ricarica (9) con la presa di ricarica (8) ed il connettore di ricarica USB (11) con l'alimentatore (10). Inserire quando la spina dell'alimentatore nella presa.
Durante il processo di ricarica, l'indicatore LED (5) lampeggerà con luce verde. A ricarica completeness, l'indicatore LED passera a luce verde fissa. Scollegare l'alimentatore alla rete di alimentazione.
La penna incollatrice non più essereutilizzata durata il processo di ricarica. Non si tratta di un guasto se durante il processo di ricarica non funzione.
Proteggere l'alimentatore dall'umidità!
Utilizzo
Messa in funzione
Accensione/spegnimento
Per accendere la penna incollatrice premere il tasto di ac-censione/spegnimento (4) finché l'indicatore LED (5) non si illumina di verde.
Durante il riscaldamento, l'indicatore LED (5) lampeggerà di colore verde. Quando passera a luce fissa, la penna incollatrice sera pronta per l'uso.
Per spegnere la penna incollatrice, premere il tasto di accensione/spegnimento (4) finché l'indicatore LED (5) non si spegne.
Avvertenza: la penna incollatrice si spegnerà automaticamente dopo 10 minuti per risparmiare energia.
Dopo una nuova accensione, controllare che l'indicatore LED (5): se emette brevamente una luce rossa è necessario ricaricare la batteria.
Dopo l'utilizzo, riporre la penna incollatrice in un luogo sicuro ed attendere che si raffreddi completamente, prima di metterla da parte. Ad alte temperature, l'ugello può causare danni.
Indicazioni operative
Proteggere persone ed animali alla colla calda e alla punta dell'ugello. Poiché la colla e la punta dell'ugello raggiungono una temperatura di 170^ , sussiste il rischio
di ostione. Qualora la colla calda entri in contatto con la pelle, mantenere il punto colpito sotto acqua corrente fredda per alcuni minuti. Non tentare di rimuovere alla pelle la colla calda.
Utilizzare esclusivamente tipi di colle consigliati dal produttore della penna.
Le giunzioni incollate potrebbero distaccarsi sotto l'effetto dell'umidità.
Preparazione all'incollaggio
I punti da incollare dovranno essere puliti, asciutti e privi di grasso.
I materiali da incollare, comeanche la superficie sulla quale si dovravorare, non dovranno essere lavorante combustibili o infiammabili.
In caso di materiali sensibili al calore, verificarne preliminamente l'idoneità su un pezzo di prova.
La temperatura ambiente e quella dei pezzi in lavorazione da incollare dovr è essere compresa fra +5^ e +50^ .
I materiali che possano far raffreddare rapidamente la colla andranno preriscaldi con una pistola a caldo.
Incollaggio (vedere Fig. B)
Introduire lo stick di colla (6), di tipo appropriato al materiale, nell'apposto scomparto per lo stick di colla (7).
Accendere la penna incollatrice ed attendere che si riscaldi. L'indicatore LED (5) lampeggerà.
Non appena l'indicatore LED (5) passa a luce fissa, la penna incollatrice sare a pronta per I'uso.
Premere moderatamente il tasto di avanzamento (3).
Applicare la colla su di un solo lato.
Applicata la colla, premere immediamente assieme i materiali da incollare, per circa 10-30 secondi. In tale lasso di tempo, sare acore possibile correggere il punto d'incollaggio.
Dopo un tempo di raffreddamento di, circa 2 minuti, il punto d'incollaggio cui è sere soggetto a carico.
Accertarsi di non entrare in contatto con la colla calda.
Per premere assieme materiali permeabili,utilizzare una superficie di fondo in silicone.
Consigli per l'utilizzo
| Materialie/pezzo in lavorazione | Indicazione consigliata |
| Pezzi in lavorazione lunghi e di ampia superficie | Applicare la colla in maniera puntiforme |
| Materiali flessibili (ad es. tessuti) | Applicare la colla in maniera lineare |
Nonutilizzare solventi infiammabili per pulire puniti d'incollaggio.Eventuali residui di solvente potrebbero incendiarsi a causa della colla calda,oppure sviluppare vapori nocivi.
Non è possibile rimuovere eventuali residui di colla sui vestiti.
I sunti d'incollaggio sono verniciabili.
Anomalie - Cause e rimedi
| Problema | Causa | Rimedio |
| Stick colla non viene tra-sportato. | Stick di colla consumato | Introduire un nuovo stick di colla |
| Diametro dello stick di colla troppo grande o troppo piccolo | Utilizzare stick di colla origini e raccomandati | |
| Stick di colla troppo corto | Utilizzare stick di colla origini e raccomandati | |
| Introduire un ulteriore stick di colla | ||
| Stick colla cede alla pen-na incollatrice. | Diametro dello stick di colla troppo piccolo | Utilizzare stick di colla origini e raccomandati |
| Ad avanzamento completa-to, lungo tempo di post-funzionamento e di goccio-lamento successivo. | La temperature di fusione dello stick di col-la di colla è troppo Bassa | Utilizzare stick di colla origini e raccomandati |
| La penna incollatrice gocciola costamente nelle che venga premuto il tasto di avanzamento. | La temperature di fusione dello stick di col-la di colla è troppo Bassa | Utilizzare stick di colla origini e raccomandati |
| Avanzamento bloccato a causa della fuoriuscita po-steriore della colla. | Diametro dello stick di colla troppo piccolo e/o temperatura di fusione dello stick di colla troppo Bassa | Utilizzare stick di colla origini e raccomandati |
| La colla non esce uniformente. | La temperature di fusione dello stick di col-la di colla è troppo Bassa | Attenderile il tempo di riscaldamento della penna in-collatrice |
| Avanzamento non uniforme | Premere il tasto di avanzamento lentamente e co-stantamente | |
| Superficie incollata tiene solo in un punto. | Colla più parzialmente raffreddata prima dell'unione dei componenti | Unire le parti in lavorazione più rapidamente |
| Invece di distribuire la colla uniformamente sulla superficie, applicare punti o cordoni di colla | ||
| Preriscaldare la superficie da incollare con un con termosoffiatore | ||
| L'incollatura si stacco dopo il raffreddamento. | Superficie da incollare grassa o troppo li-scia | Sgrassare la superficie da incollare o renderla più ru-vida |
| Superficie da incollare polverosa | Pulire la superficie da incollare | |
| Materialie del pezzo in lavorazione non ade-guato | Colla a fusione non adatta, utilizzato una colla spe-ciale | |
| Piastrelle incollate in am-bienti umidi si staccano. | L'umidità si infiltra nel punto di incollatura. | Colla a fusione non adatta, utilizzato una colla spe-ciale a base di cemento |
| Le suole delle scarpe incollate si staccano. | L'umidità fa gonfiare il cuoio e si infilterna nel punto di incollatura. | Colla a fusione non adatta, utilizzato una colla spe-ciale |
| Terminata l'applicazione della colla, si formano fili sollevando la penna incol-latrice dal punto d'incollag-gio. | Tasto di avanzamento ancora premuto al temine dell'applicazione della colla | Regolare l'avanzamento molto prima di terminare l'applicazione della colla |
| Ugello non raschiato | Al termine dell'applicazione della colla, quando viene sollevata la penna incollatrice dal punto di incollatu-ra, raschiare l'ugello sul pezzo in lavorazione | |
| Il pezzo in lavorazione si scioglie. | Il pezzo in lavorazione è costituito da materiale a basso punto di fusione, ad es. schiu-ma di stirolo. | Colla a fusione non adatta, utilizzato una colla spe-ciale |
| Ustioni alle dità durante l'incollatura. | Durante l'applicazione la colla passa attra-verso la carta. | Non tenere in mano il pezzo in lavorazione |
| Effettuire l'incollatura su di un supporto di silicone resistente al calore | ||
| Durante l'applicazione la colla passa attra- verso il tessuto. | Non tenere in mano il pezzo in lavorazione | |
| Effettuare l'incollatura su di un supporto di silicone resistente al calore | ||
| Pezzo in lavorazione di metallo surriscalda- to | Non tenere in mano il pezzo in lavorazione | |
| Effettuare l'incollatura su di un supporto di silicone resistente al calore | ||
| Bloccare il pezzo in lavorazione |
Manutenzione ed assistenza
Manutenzione e pulizia
Attenzione! Spagnere la penna incollatrice, prima di effettuare qualsiasi intervento di manutenzione o pulizia.
- Tenere la penna incollatrice pulita per poter lavorare bene ed in modo sicuro.
Una volta solidificatasi, la colla si potrà rimuovere con un oggetto privo di spigoli. Per la pulizia, non utilizzato solventi. In caso di necessità, i punti d'incollaggio si potranno nuovamente distaccare, riscaldandoli.
Non rimuovere all'indietro alla penna incollatrice uno stick di colla (6) precedentemente introdotto.
Servizio di assistenza e consulenza tecnica
Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono consultabili ancche sul situ www.bosch-pt.com
Il team di consulenza tecnica Bosch sare lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 ciferre riportato sulla targhetta di fabbricazione dell'elettroutensile.
Italia
Tel.: (02) 3696 2314
E-Mail: pt.hotlinebosch@it.bosch.com
Per ulteriori indirizzi del servizio assistenza consultare:
Le batterie al litio contente sono soggetti ai requisiti di legge relativi a merci pericolose. Le batterie possono essere trasportate su strada tramite l'utente alla stenza ulteriori precazioni.
In caso di spedizione tramite terzi (ad es. per via aerea o tramite spedizioniere), andranno rispettati specifici requisiti relativi d'imballaggio e contrassegnatura. In tale caso, per la preparazione dell'articolo da spedire, andrà consultato uno specialista in merci pericolose.
Smaltimento
Penne incollatrici, alimentatori, batterie, accessori, confezioni e residui di colla andranno riciclati nel rispetto dell'ambiente.
Non gettare penne incollatrici, alimentatori e batterie nei rifiuti domestici!
Solo per i Paesi UE:
Ai sensi della Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e del suo recepimento nel diritto nazionale, gli elettrodomestici non più utilizzabili e, ai sensi della Direttiva Europea 2006/66/CE, le batterie/le pile difettose o esauste, andrano raccolti separatamente e riciclati nel rispetto dell'ambiente.
In caso di smaltimento impropero, le apparecchiature elettriche ed elettroniche potrebbero avere effetti nocivi sull'ambiente e sulla salute umana a causa della possibile presenza di sostanze nocive.
Batterie/pile:
Attenersi alle avventenze riportate al paragrafo Trasporto (vedi «Trasporto», Pagina 32).
Le batterie integrate possono essere estratte esclusivamente da personale specializzato, per essere smaltite. L'apertura dell'involucro dell'alloggiamento può danneggiare la penna incollatrice in modo irreparabile.
Per rimuovere la batteria alla penna incollatrice, scaricare la batteria finché l'indicatore LED (5) non si illumina di colore rosso. Per estrarre la batteria svitare le viti dell'alloggiamo e rimuovere l'involucro dell'alloggiamo stesso. Per evitare un cortocircuito, scollegare i collegamenti sulla batteria uno alla volta in sequenza e isolare quando i poli. Anche quando è completenesscariaca, nella batteria rimane sempre una capacità residua che potrebbe sprigionarsi in caso di cortocircuito.
