MANUALE UTENTE VIAGGO PEG PEREGO

secondo criteri di omologazione più severi rispetto ai modelli precedenti che non dispongono dell’ etichetta di omologazione.

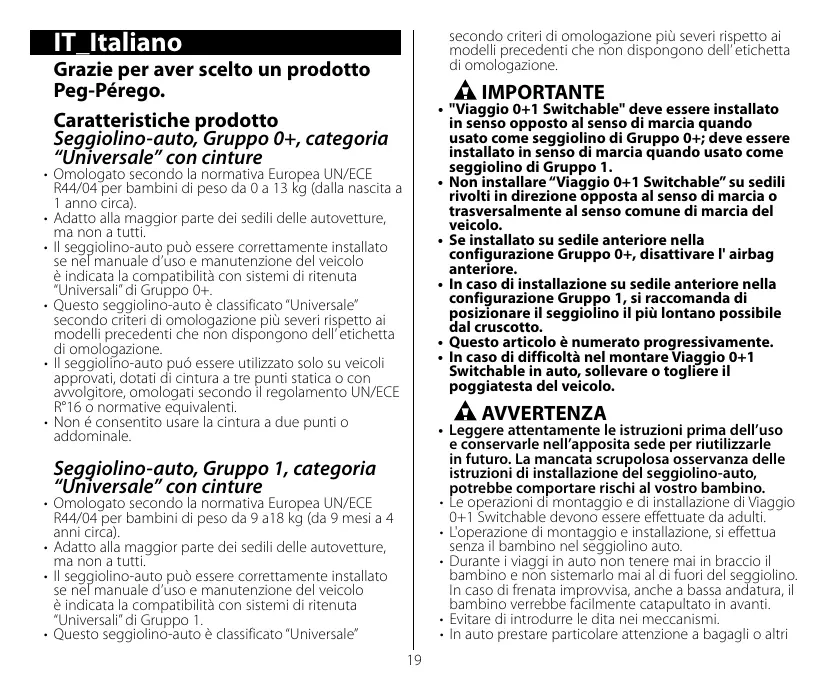

Grazie per aver scelto un prodotto Peg-Pérego. Caratteristiche prodotto Seggiolino-auto, Gruppo 0+, categoria “Universale” con cinture

• "Viaggio 0+1 Switchable" deve essere installato in senso opposto al senso di marcia quando usato come seggiolino di Gruppo 0+; deve essere installato in senso di marcia quando usato come seggiolino di Gruppo 1. • Non installare “Viaggio 0+1 Switchable” su sedili rivolti in direzione opposta al senso di marcia o trasversalmente al senso comune di marcia del veicolo. • Se installato su sedile anteriore nella configurazione Gruppo 0+, disattivare l' airbag anteriore. • In caso di installazione su sedile anteriore nella configurazione Gruppo 1, si raccomanda di posizionare il seggiolino il più lontano possibile dal cruscotto. • Questo articolo è numerato progressivamente. • In caso di difficoltà nel montare Viaggio 0+1 Switchable in auto, sollevare o togliere il poggiatesta del veicolo.

• Omologato secondo la normativa Europea UN/ECE R44/04 per bambini di peso da 0 a 13 kg (dalla nascita a 1 anno circa). • Adatto alla maggior parte dei sedili delle autovetture, ma non a tutti. • Il seggiolino-auto può essere correttamente installato se nel manuale d’uso e manutenzione del veicolo è indicata la compatibilità con sistemi di ritenuta “Universali” di Gruppo 0+. • Questo seggiolino-auto è classificato “Universale” secondo criteri di omologazione più severi rispetto ai modelli precedenti che non dispongono dell’ etichetta di omologazione. • Il seggiolino-auto puó essere utilizzato solo su veicoli approvati, dotati di cintura a tre punti statica o con avvolgitore, omologati secondo il regolamento UN/ECE R°16 o normative equivalenti. • Non é consentito usare la cintura a due punti o addominale.

• Leggere attentamente le istruzioni prima dell’uso e conservarle nell’apposita sede per riutilizzarle in futuro. La mancata scrupolosa osservanza delle istruzioni di installazione del seggiolino-auto, potrebbe comportare rischi al vostro bambino. • Le operazioni di montaggio e di installazione di Viaggio 0+1 Switchable devono essere effettuate da adulti. • L'operazione di montaggio e installazione, si effettua senza il bambino nel seggiolino auto. • Durante i viaggi in auto non tenere mai in braccio il bambino e non sistemarlo mai al di fuori del seggiolino. In caso di frenata improvvisa, anche a bassa andatura, il bambino verrebbe facilmente catapultato in avanti. • Evitare di introdurre le dita nei meccanismi. • In auto prestare particolare attenzione a bagagli o altri

Seggiolino-auto, Gruppo 1, categoria “Universale” con cinture

• Omologato secondo la normativa Europea UN/ECE R44/04 per bambini di peso da 9 a18 kg (da 9 mesi a 4 anni circa). • Adatto alla maggior parte dei sedili delle autovetture, ma non a tutti. • Il seggiolino-auto può essere correttamente installato se nel manuale d’uso e manutenzione del veicolo è indicata la compatibilità con sistemi di ritenuta “Universali” di Gruppo 1. • Questo seggiolino-auto è classificato “Universale” 19

oggetti che possono causare lesioni al bambino nel seggiolino-auto in caso di incidente. Non utilizzare metodologie di installazione diverse da quelle indicate; potrebbe esserci il pericolo di distacco dal sedile in caso d' incidente. Assicurarsi che la cintura a tre punti del veicolo per fissare il seggiolino-auto sia sempre tesa e non attorcigliata, si raccomanda di sostituirla in caso di sollecitazioni eccessive dovute ad un incidente. Non lasciare mai incustodito il vostro bambino nel seggiolino-auto: sorvegliarlo anche mentre dorme. Se la vettura é in movimento, non togliere mai il bambino dal seggiolino-auto. Prestare attenzione che il seggiolino-auto non rimanga bloccato da una parte mobile del sedile o da una portiera. Regolare l’altezza e la tensione delle cinture verificando che siano aderenti al corpo del bambino senza stringere troppo; verificare che la cintura di sicurezza non sia attorcigliata e che il bambino non la sganci da solo. Questo seggiolino-auto non e’ progettato per un prolungato periodo di sonno. Non lasciare il seggiolino-auto nella vettura sotto l’esposizione del sole, alcune parti potrebbero essersi surriscaldate e nuocere alla pelle delicata del bambino: controllare prima di collocare il bambino. Non utilizzare il seggiolino-auto senza il rivestimento di tessuto, tale rivestimento non puó essere sostituito da uno non approvato dal costruttore in quanto costituisce parte integrante del seggiolino e della sicurezza. In caso di dubbi, rivolgersi al costruttore o al rivenditore di questo seggiolino-auto. Non staccare le etichette adesive e cucite; potrebbero rendere il prodotto non conforme ai sensi di norma. Non utilizzare il seggiolino-auto se presenta rotture o pezzi mancanti, se è di seconda mano, o se è stato sottoposto a sollecitazioni violente in un incidente perchè potrebbe avere subito dei danni strutturali estremamente pericolosi. Non effettuare modifiche al prodotto.

• Per eventuali riparazioni, sostituzioni di pezzi e informazioni sul prodotto, contattare il servizio assistenza post-vendita. Le varie informazioni sono all’ultima pagina di questo manuale. • Il seggiolino deve essere sempre fissato nel veicolo, anche quando non è occupato dal bambino. In caso di frenata improvvisa, potrebbe provocare lesioni agli occupanti del veicolo. • Non utilizzare il seggiolino-auto dopo sette anni dalla data di produzione indicata sulla scocca; a causa del naturale invecchiamento dei materiali potrebbe non essere più conforme ai sensi di norma. • Non utilizzare accessori che non siano approvati dal costruttore o dalle competenti autorità.

Istruzioni d'uso CATEGORIA UNIVERSALE Belted Gruppo 0+ Aggancio in auto con cinture di sicurezza

IMPORTANTE: Per utilizzare correttamente il seggiolino auto Viaggio 0+1 Switchable come Gruppo 0+, è necessario: - estrarre da sotto la seduta lo scafetto che permette la corretta inclinazione del seggiolino auto . Per estrarre lo scafetto premere la maniglia e tirarla verso di se estraendo il basamento (freccia A e B). - reclinare la seduta del seggiolino nella posizione più alta, agendo sulla leva (freccia C). 2• Seggiolino auto Viaggio 0+1 Switchable correttamente strutturato per poter essere usato come Gruppo 0+. 3• Applicare il seggiolino Viaggio 0+1 Switchable sul sedile dell'auto nel senso opposto al senso di marcia del veicolo, come in figura. Far passare la cintura di sicurezza dell'auto, tra il telaio e la scocca del seggiolino nella seguente sequenza: _ far passare la cintura prima nella cava color azzurro (freccia A); _ agganciare la cintura dell'auto al sedile, fino al click (freccia B);

4• _ inserire la cintura nel gancio posto in alto di color azzurro (freccia C). IMPORTANTE: afferrare la cintura e tirarla con forza, per far aderire maggiormente Viaggio 0+1 Switchable al sedile dell'auto (freccia D).

del seggiolino auto nella posizione desiderata (punto 6).

Come accomodare il bambino sul seggiolino auto Viaggio 0+1 Switchable

14• Prima di posizionare il bambino sul seggiolino auto sganciare i cinturini di sicurezza premendo il pulsante rosso sulla fibbia del cinturino spartigambe. 15• Sollevare i cinturini di sicurezza agganciando le fibbie agli elastici laterali. 16• Posizionare il bambino e sistemargli i cinturini di sicurezza sulle spalle e in vita, come in figura. 17• Agganciare i cinturini di sicurezza sovrapponendo le due cinture e inserendo la fibbia del cinturino spartigambe, fino al click. 18• Il bambino posizionato correttamente con i cinturini di sicurezza ben allacciate. 19• Per completare l'operazione, far aderire le cinture di sicurezza al bambino tirando verso di sé la cintura di regolazione centrale come in figura, facendo attenzione a non stringere troppo le cinture ; IMPORTANTE: lasciare un minimo di gioco (lo spessore di un dito tra la cintura e il torace del bambino). 20• Per allentare la tensione delle cinture di sicurezza, premere il bottone posto nel centro del seggiolinoauto e contemporaneamente tirare le cinture di sicurezza, verso di sè. IMPORTANTE: afferrare e tirare i cinturini di sicurezza sotto gli spallacci, come in figura. 21• Il seggiolino è dotato di un cuscino riduttore, indicato solo per il bambino quando è più piccolo. Quando il bambino è più grande è necessario rimuoverlo. • Per rimuovere il cuscino riduttore, è necessario sganciare le cinture di sicurezza, sfilarle dal riduttore e sfilare il poggiagambe dall'asola del riduttore . IMPORTANTE: quando utilizziamo il seggiolino auto Viaggio 0+1 Switchable in versione Gruppo 1, il cuscino riduttore va tolto.

Istruzioni d'uso CATEGORIA UNIVERSALE Belted Gruppo 1 Aggancio in auto con cinture di sicurezza

IMPORTANTE: Per utilizzare correttamente il seggiolino auto Viaggio 0+1 Switchable come Gruppo 1, è necessario: - riposizionare lo scafetto all’interno della base del seggiolino. Premere la leva e spingere come in figura, verso l’interno. 6• Applicare il seggiolino Viaggio 0+1 Switchable sul sedile dell'auto nel senso di marcia del veicolo, come in figura. 7• Per facilitare il passaggio sul retro delle cinture di sicurezza dell'auto al seggiolino, è necessario reclinare la seduta del seggiolino nella posizione più bassa, agendo sulla leva come indicato in figura. 8• Far passare la cintura di sicurezza dell'auto, tra il telaio e la scocca del seggiolino. 9• La cintura ventrale deve passare nelle cave basse evidenziate dal colore rosso. Agganciare la cintura al sedile fino al click. 10• Verificare che la cintura ventrale sia passata nelle cave basse, evidenziate dal colore rosso e tensionarla. 11• Riposizionare la seduta del seggiolino in posizione verticale tirando la maniglia posta sotto al seggiolino (Fig. A) e spingendo il seggiolino, come in figura (Fig. B). 12• Per completare l'aggancio in auto, utilizzare il dispositivo steady fix: aprire il gancio e far passare la cintura diagonale controllando che sia tesa e non attorcigliata (Fig. A). Chiudere la linguetta di sicurezza (Fig. B). 13• IMPORTANTE: afferrare la cintura e tirarla con forza verso l'alto, per far aderire maggiormente Viaggio 0+1 Switchable al sedile dell'auto (Fig. C). Ad operazione conclusa è possibile reclinare la seduta 5•

Come regolare l'altezza del poggiatesta Per seguire la crescita del bambino è necessario

Come sfoderare il rivestimento

regolare l'altezza del poggiatesta in rapporto all'altezza del bambino. E' possibile regolarlo in 7 posizioni. 22• Per passare da una posizione bassa ad una più alta: tirare la linguetta posta in alto al centro del poggiatesta verso l'alto; il poggiatesta si solleva contemporaneamente. Per passare da una posizione alta ad una più bassa: tirare la linguetta posta in alto al centro del poggiatesta verso l'alto e contemporaneamente spingere il poggiatesta verso il basso, fino alla posizione desiderata. Ad operazione eseguita provare a muovere il poggiatesta per verificare che sia correttamente agganciato. 23• ATTENZIONE: non utilizzare il seggiolino come Gruppo 0+, senza aver estratto lo scafetto; come indicato nel punto 1 A-B (Fig.A). ATTENZIONE: non utilizzare il seggiolino come Gruppo 0+, senza aver reclinato lo schienale, come indicato nel punto 1C (Fig.B). 24• Utilizzo come Gruppo 0+: la giusta posizione delle cinture è quella in cui le spalle del bambino devono essere appena sopra al punto di passaggio delle cinture. 25• IMPORTANTE: le cinture non devono essere né troppo alte, ne troppo basse rispetto alle spalle del bambino; 26• ATTENZIONE: non utilizzare il seggiolino come Gruppo1, con lo scafetto estratto. 27• Utilizzo come Gruppo1: la giusta posizione delle cinture è quella in cui le spalle del bambino devono essere appena sotto al punto di passaggio delle cinture. 28• IMPORTANTE: le cinture non devono essere né troppo alte, ne troppo basse rispetto alle spalle del bambino; 29• IMPORTANTE: Il seggiolino auto Viaggio 0+1 Switchable può assumere 5 inclinazioni distinte, solo nell'utilizzo come Gruppo1. Per inclinare il seggiolino è necessario premere la leva posta sotto la seduta (fig. A) e tirarla vesto di se nella posizione desiderata (fig. B).

Per rimuovere il rivestimento del seggiolino auto Viaggio 0+1 Switchable: • sfilare il riduttore se presente (punto 20); • sganciare i cinturini di sicurezza (punto13); • aprire il coperchio sul retro, 30• sganciare le cinture dalla staffa posteriore; 31• sganciare dal retro i cinturini di sicurezza e poi sfilarli dal davanti ; 32• sganciare dal retro gli spallacci e poi sfilarli dal davanti dai i cinturini di sicurezza; 33• sfilare il laccetto dall'asola (fig. C) e poi dall'alto il rivestimento del poggiatesta (fig. D); 34• sganciare da sotto la scocca, il gancio dello spartigambe (fig. E) ed estrarre il cinturino dal tessuto dello spartigambe (fig. F); 35• far passare il cinturino dall'asola della sacca e rimuovere l’imbottitura, come in figura.

Manutenzione dell'imbottitura

Spazzolare le parti in tessuto per allontanare la polvere; • Prima di mettere in lavatrice la sacca è necessario sfilare dal riduttore, sul retro, il cuscinetto in gomma piuma. • lavare in lavatrice ad una temperatura massima di 30°C azione meccanica e centrifugazione ridotta; • non candeggiare al cloro; • non stirare; • non lavare a secco; non smacchiare con solventi; • non asciugare a mezzo di asciugabiancheria a tamburo rotativo. 30°

Come rivestire Viaggio 0+1 Switchable

Per rivestire il seggiolino auto Viaggio 0+1 Switchable: 36• inserire da sotto nell'asola della sacca i cinturini di sicurezza (fig. A); • inserire il cinturino spartigambe nel tessuto della sacca (fig. B); 37• agganciarlo infine nel foro della scocca.

38• Agganciare la linguetta nella sede dello spartigambe. 39• Calzare l'imbottitura partendo prima dalla seduta e poi passare alla parte alta, facendo attenzione ai risvolti dello schienalino. 40• Calzare il poggiatesta facendo attenzione alla linguetta rossa che deve passare nell' asola del tessuto. 41• Inserire i cinturini nell'asola del seggiolino in sequenza, prima il gancio degli spallacci, poi le cinture. 42• prolungare i cinturini e inserirli nella scocca del seggiolino, i cinturini nel foro in alto, la fibbia nel foro in basso, 43• agganciandoli correttamente sul retro, come in figura. • agganciare i cinturini di sicurezza (punto 17) IMPORTANTE: i cinturini, non devono essere attorcigliati. 44• ATTENZIONE: Il cinturino di regolazione centrale deve passare dietro lo scudo di plastica come mostrato. 45• aprire il coperchio sul retro e agganciare le cinture alla staffa posteriore, • agganciare dal davanti le cinture di sicurezza (punto 16); • applicare il riduttore se il bambino è ancora piccolo e si utilizza il seggiolino come Gruppo 0+.

umido, non usare solventi o altri prodotti simili. • Spazzolare le parti in tessuto per allontanare la polvere. • Non pulire il dispositivo di assorbimento d’urto in polistirolo con solventi o altri prodotti simili. • Proteggere il prodotto da agenti atmosferici, acqua, pioggia o neve; l’esposizione continua e prolungata al sole potrebbe causare cambiamenti di colore in molti materiali. • Conservare il prodotto in un posto asciutto.

Come leggere l'etichetta di omologazione

• In questo paragrafo vi spieghiamo come leggere l’etichetta di omologazione (etichetta arancione). • Questo seggiolino-auto è omologato per essere fissato in auto in un unico modo: sistema di aggancio con cintura a tre punti statica o con avvolgitore (la scritta UNIVERSAL indica la compatibilità del seggiolino-auto su veicoli dotati di questo tipo di cintura). • In alto all’etichetta c’è il marchio dell’azienda produttrice e il nome del prodotto. • La lettera E in un cerchio: indica il marchio di omologazione Europea e il numero definisce il paese che ha rilasciato l’omologazione (1: Germania, 2: Francia, 3: Italia, 4: Paesi Bassi, 11: Gran Bretagna e 24: Irlanda). • Numero di omologazione: se inizia con 04 vuol dire che è il quarto emendamento (quello attualmente in vigore) del regolamento R44. • Normativa di riferimento: UN/ECE R44/04. • Numero progressivo di produzione: personalizza ogni seggiolino, dal rilascio dell’omologazione ognuno è contraddistinto dal proprio numero.

46• Viaggio 0+1 Switchable riporta sotto la seduta informazioni relative a: nome del prodotto, data di produzione e numerazione seriale dello stesso. 47• Viaggio 0+1 Switchable riporta dietro lo schienale l' etichetta di omologazione. 48• Data di produzione del cinturino. Questi elementi sono utili al consumatore nel caso in cui il prodotto dovesse presentare delle problematiche.

Pulizia del prodotto

• Il vostro prodotto necessita un minimo di manutenzione. Le operazioni di pulizia e manutenzione devono essere effettuate solo da adulti. • Si raccomanda di tenere pulite tutte le parti in movimento. • Periodicamente pulire le parti in plastica con un panno

Peg-Pérego S.p.A. è certificata ISO 9001. La certificazione offre ai clienti e ai consumatori la garanzia di una trasparenza e fiducia nel modo di lavorare dell'impresa. Peg Pérego potrà 23

apportare in qualunque momento modifiche ai modelli descritti in questa pubblicazione, per ragioni di natura tecnica o commerciale.Peg Pérego è a disposizione dei suoi Consumatori per soddisfare al meglio ogni loro esigenza. Per questo, conoscere il parere dei ns. Clienti, è per noi estremamente importante e prezioso. Le saremo quindi molto grati se, dopo aver utilizzato un ns. prodotto, vorrà compilare il QUESTIONARIO SODDISFAZIONE CONSUMATORE, segnalando eventuali osservazioni o suggerimenti, che troverà nel nostro sito internet: www.pegperego.com

• Type-approved under European standard ECE R44/04, for children of weight up to 13 kg (from birth to approximately 1 year). • Suitable for installation on most, but not all vehicle seats. • The car seat can be correctly installed if the vehicle's use and maintenance manual indicates compatibility with "Universal" Groups 0+ restraint systems. • This car seat is classed as “Universal” in compliance with stricter type approval criteria than previous models that do not have type approval labels. • The car seat can only be used in type approved vehicles, fitted with static or inertia-reel three-point seatbelts, approved under regulation UN/ECE no. 16 or equivalent standards. • It must not be used with two-point or lap seatbelts.

Se fortuitamente parti del modello vengono perse o danneggiate, usare solo pezzi di ricambio originali Peg Pérego. Per eventuali riparazioni, sostituzioni, informazioni sui prodotti, vendita di ricambi originali e accessori, contatta il Servizio Assistenza Peg Pérego indicando, qualora fosse presente, il numero seriale del prodotto. tel. 0039/039/60.88.213 numero verde: 800/147.414 (contattabile da rete fissa) fax 0039/039/33.09.992 e-mail assistenza@pegperego.it sito internet www.pegperego.com Tutti i diritti di proprietà intellettuale relativi ai contenuti di questo manuale d’istruzione appartengono a PEG PEREGO S.p.A. e sono tutelati dalle leggi vigenti.

Tutti i diritti di proprietà intellettuale relativi ai contenuti di questo manuale d’istruzione appartengono a PEG PEREGO S.p.A. e sono tutelati dalle leggi vigenti.
