PANDUAN PENGGUNA CZ-TACG1 PANASONIC

Sebelum Memasang Penyesuai 4

Pemasangan Penyesuai....5

Sambungan ke Rangkaian 6

Memulakan "Panasonic Comfort Cloud" 6

Gunakan "Panasonic Comfort Cloud" 9

Terima kasih kerana membeli produk Panasonic ini.

Sila baca arahan ini dengan teliti sebelum menggunakan produk ini dan simpan manual ini untuk kegunaan akan datang.

Peringatan Keselamatan

Baca "PERINGATAN KESELAMATAN" yang berikut dengan teliti sebelum pemasangan.

Sebelum cuba mengawal/mengendalikan produk penyaman udara ini melalui komunikasi wayarles dari lokasi yang jauh, pastikan untuk memeriksa pemasangan perkakas dan kawasan sekitarnya, dan, berhati-hati terhadap mana-mana orang di sekitar kawasan tersebut. Kerja elektrik mesti dipasang oleh juruelektrik berlesen. Pastikan anda menggunakan pengkadaran dan litar utama yang betul untuk model yang akan dipasang. Item amaran yang dinyatakan di sini mesti dipatuhi kerana kandungan penting ini adalah berkaitan dengan keselamatan. Makna setiap petunjuk yang digunakan adalah seperti berikut. Pemasangan yang tidak betul kerana mengabaikan arahan akan menyebabkan bahaya atau kerosakan, dan tahap keterangan dikelaskan dengan petunjuk yang berikut. Sila sertakan panduan persediaan ini kepada pengguna selepas pemasangan. Maklumkan kepada pengguna bahawa ia mesti disimpan bersama manual arahan penyaman udara di tempat yang selamat.

! AMARAN	Petunjuk ini menandakan kemungkinan kematian atau kecederaan serius.
! AWAS	Petunjuk ini menandakan kemungkinan kecederaan atau kerosakan kepada harta.

	Simbol dengan latar belakang putih menandakan item yang DILARANG buat.
	Simbol dengan latar belakang gelap menandakan item yang mesti dilakukan.

- Mereka mungkin menariknya atau menyebabkan kecederaan.

●Jangan lap dengan kain basah atau membasuhnya.

- Peralatan ini bukan untuk kegunaan individu (termasuk kanak-kanak) yang kurang keupayaan fizikal, deria atau mental, atau kurang pengalaman dan pengetahuan, melainkan mereka diawasi atau diberi arahan tentang cara penggunaan peralatan oleh orang yang bertanggungjawab atas keselamatan mereka. Kanak-kanak harus diawasi bagi memastikan mereka tidak bermain dengan alat ini.

- Pastikan kabel dipasang dengan betul supaya ia tidak terjejas dengan daya luaran.

→ Minta pihak penjual atau pemasang melakukan pembaikan dengan segera.

Penyesuai adalah untuk kegunaan dalaman sahaja. Jangan pasang di luar atau di lokasi yang tidak selamat.

Jangan pasang di lokasi yang berminyak, berwap atau tercemar dengan gas sulfurus.

Periksa keperluan berikut lebih awal (Di rumah):

Sepatutnya tiada keabnormalan dalam penyaman udara seperti perubahan aliran udara. Pastikan tiada objek yang mungkin berpindah dengan mudah disebabkan oleh aliran udara meniup secara langsung. Objek yang jatuh atau bergerak mungkin membawa kepada bahaya seperti kebakaran, kecederaan dll.

Pada setiap masa, gunakan alat kawalan jauh dalaman apabila terdapat kemungkinan orang (seperti bayi, kanak-kanak, orang kurang upaya, orang tua atau orang sakit) yang tidak dapat mengawal suhu itu sendiri dan bergantung kepada konfigurasi pra-tetapan penyaman udara.

Kenaikan dan penurunan suhu akibat operasi jauh mungkin menyebabkan penghuni mengalami ketidakselesaan dan/atau mengganggu rutin harian mereka.

Tanaman dan haiwan mungkin terjejas oleh pelarasan suhu secara tiba-tiba.

Periksa keperluan berikut sebelum mengendalikan penyaman udara dari lokasi jauh:

- Beritahu orang di sekitar kawasan yang berpenyaman udara bahawa anda akan mengawal operasi dan tetapan penyaman udara dari jauh.

Ini adalah untuk mengelakkan sebarang kemungkinan kesan serius ke atas orang yang disebabkan oleh kejutan atau akibat perubahan suhu secara tiba-tiba (daripada selesa hingga sejuk atau sebaliknya).

Jika paparan utama Panasonic Comfort Cloud APP tidak menunjukkan status operasi, sila gunakan alat kawalan jauh dalaman untuk mengendalikan penyaman udara.

- Memandangkan APP menggunakan komunikasi rangkaian, mungkin terdapat waktu apabila operasi jauh tidak mungkin disebabkan oleh komunikasi dan/atau kegagalan rangkaian (seperti masa henti pelayan Panasonic Cloud, masa henti pelayan pembekal telekom, sambungan WIFI dll). Jika berlaku kegagalan tersebut, sila gunakan alat kawalan jauh dalaman untuk mengendalikan penyaman udara.

! AWAS
	● Jangan berdiri di atas permukaan tidak stabil semasa mengendalikan atau memeriksa penyesuai.- Tindakan ini boleh menyebabkan anda terjatuh dan tercedera.

Sebelum Memasang Penyesuai

• Memerlukan Telefon Pintar yang serasi iOS/Android;
• Penyesuai Rangkaian (penyesuai) direka khusus sebagai terminal untuk "Panasonic Comfort Cloud";
• Jangan sambungkan penyesuai dengan logam kerana prestasi wayarles akan terjejas;
• Penyesuai disarankan dipasang di luar unit dalaman. (Ia perlu dicapai semasa menyambungkannya atau jika terdapat masalah.);
• Liputan rangkaian LAN Wayarles mesti termasuk dalam lokasi pemasangan penyaman udara;
• Sambungkan LAN Wayarles dengan Penyaman Udara Panasonic menggunakan port antara muka yang boleh bersambung.

Spesifikasi

Voltan Masukan	DC 12V (Daripada unit dalaman penyaman udara)
Penggunaan kuasa Maksimum: 660 mW
Saiz 66 mm (T) x 36 mm (L) x 12 mm (D)
Berat Anggaran 85g
Antara muka 1x LAN Wayarles
LAN Wayarles standard IEEE 802.11 b/g/n
Julat frekuensi	Jalur 2.4 GHz
Penyulitan	WPA2-PSK (TKIP/AES)

Pengenalan Bahagian

Nombor	Item	Penerangan
1	LED Power (Kuasa)	Menandakan penyesuai sedang menerima bekalan kuasa.
2	LED Link (Sambungan)	Menandakan status komunikasi penyesuai dengan pelayan.
3	LED Status (Status)	Menandakan status komunikasi penyesuai dengan penyaman udara.Hijau: status tanpa pemasa mingguanJingga: status dengan pemasa mingguanMerah: KetaknormalanMerah → Jingga → Hijau : ↑ Pengemaskinian automatik fi rmware penyesuaiSemasa pemeriksaan kekuatan isyarat:-Kuat: ●●○ ●●○ ●●○ ○○○○○Sederhana: ●●○ ●●○ ○○○○○Lemah: ●●○ ○○○○○Tiada isyarat: ○○○○○
4	Suis Persediaan*	Suis mod persediaan sambungan
5	Suis Periksa*	Pemeriksaan kekuatan isyarat (tekan selama 5 saat, kemudian lepaskan)Hentikan paparan LED (tekan selama 10 saat, kemudian lepaskan)
6	Tetapan semula*	Mula semula

* Tetapan semula kilang peranti boleh dilakukan dengan menekan butang CHECK (PERIKSA) dan SETUP (PERSEDIAAN) selama 10 saat. Selepas melepaskan butang CHECK (PERIKSA) dan SETUP (PERSEDIAAN), tekan butang tetapan semula.

Bahagian

Unit Penyesuai (CZ-TACG1)
Skru untuk pemasangan dinding (M4 x 20 - 1 unit)
Skru untuk pemasangan terbenam (M4 x 10 - 1 unit)
Pengapit kord pemasangan (1 unit)
Pengikat kabel (1 unit)
Pita pelekat dua muka
Palam dinding

Pemasangan Penyesuai

AWAS

1. Pilih lokasi untuk memasang penyesuai.

Ilustrasi umum untuk kegunaan pemasangan

- Kendalikan kabel berhati-hati supaya tiada daya luaran berlebihan dikenakan pada penyambung dalam penyesuai.

Ilustrasi umum untuk kegunaan pemasangan

3. Pasangkan pengapit kord dengan skru.

Langkah berjaga-jaga

- Sebelum menggunakan produk ini, pastikan anda membaca semua langkah berjaga-jaga dalam manual ini untuk penggunaan yang betul. Syarikat tidak bertanggungjawab terhadap apa-apa kecacatan dan kerosakan, melainkan jika liabiliti undang-undang diiktiraf berkaitan dengan kegagalan yang dilakukan dengan penggunaan produk ini yang berlaku melalui penggunaan yang salah atau semasa penggunaan sendiri atau pihak ketiga.

Langkah Keselamatan

3. Ikuti arahan aplikasi untuk menyelesaikan persediaan pemasangan. Rujuk halaman seterusnya.

- Semua LED menyala (hijau).

Memulakan "Panasonic Comfort Cloud"

Gunakan Telefon Pintar yang serasi iOS/Android.

2. Panduan Sambungan

i. Pada skrin My Home (Halaman Utama Saya), tekan "+" untuk tambah produk baharu. ii. Pilih produk yang anda ingin tambah. iii. Tekan "Start" (Mula) untuk mulakan persediaan sambungan.

vi. Pilih butang yang sepadan dengan status LED LINK (SAMBUNGAN) pada penyesuai rangkaian.

vii. Tekan pada mod persediaan sambungan yang diingini.

• Untuk sambungan dengan mod WPS, teruskan dengan arahan 3.1 (Untuk penghala yang menyokong WPS)
• Untuk sambungan dengan mod AP, teruskan dengan arahan 3.2 (Untuk penghala yang tidak menyokong WPS)

3.1 Sambungan dengan Mod WPS

i. Tekan butang WPS pada penghala untuk membuat sambungan. ii. Tekan "Next" (Seterusnya) selepas penghala sedia untuk disambungkan. iii. Tekan butang "SETUP" (PERSEDIAAN) pada penyesuai rangkaian selama 5 saat. iv. Lepaskan butang "SETUP" (PERSEDIAAN) apabila kedua-dua LED STATUS (STATUS) dan LED LINK (SAMBUNGAN) mula berkelip. Tekan "NEXT" (SETERUSNYA).

3.2 Sambungan dengan Mod AP

* (Untuk Android 5.0 dan ke atas & iOS 11 dan ke atas sahaja)

iv. Tekan "JOIN" untuk menyambungkan rangkaian "Panasonic-CZ-T-wirelessAP".

vi. LED LINK (SAMBUNGAN) akan menyala apabila penyesuai rangkaian berjaya disambungkan ke pelayan. Tekan "NEXT" (SETERUSNYA) dan teruskan dengan arahan 4.

* Semasa penyambungan penyesuai rangkaian dengan penghalaan wayarles, LED STATUS (STATUS) dan LED LINK (SAMBUNGAN) akan berkelip secara serentak.

i. Masukkan ID Peranti. ID peranti ditulis pada plat nama yang berada pada penyesuai rangkaian atau label yang ditampal pada bungkusan. ii. Tetapkan kata laluan untuk penyesuai rangkaian. iii. Tekan "Register" (Daftar) untuk menyelesaikan persediaan.

- Sahkan status sambungan skrin APP sebelum atau semasa operasi, jika status tidak ditunjukkan, sila gunakan alat kawalan jauh dalaman untuk mengendalikan.

Gunakan "Panasonic Comfort Cloud"

"Panasonic Comfort Cloud" disambungkan dengan penyesuai rangkaian dan sedia untuk digunakan.

Log Masuk

Pasang dan lancarkan aplikasi

"Panasonic Comfort Cloud" (Android 5.0 dan ke atas)

"Panasonic Comfort Cloud" (iOS 9 dan ke atas)

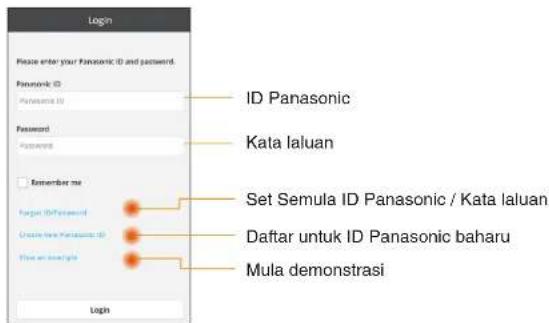

Halaman Log Masuk

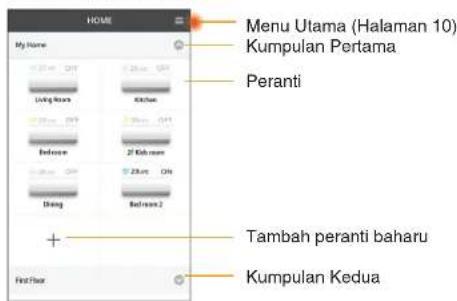

Skrin Halaman Utama

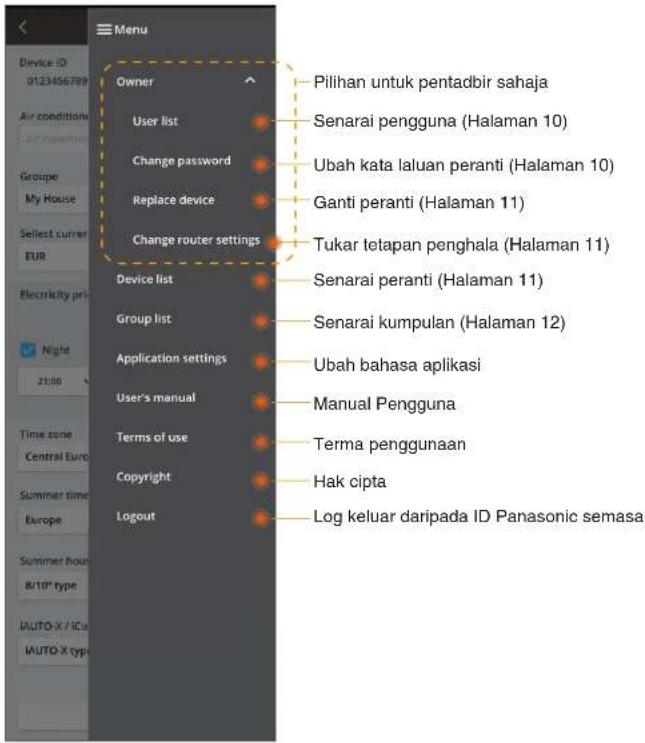

Menu Utama

Senarai pengguna

* Anggaran penggunaan tenaga mungkin tidak disokong oleh model tertentu. * Untuk Sistem Berbilang Unit Terpisah: nilai penggunaan tenaga yang dipaparkan adalah untuk keseluruhan sistem.

Perbandingan

Pemasa Mingguan

Tambah pemasa baharu

■ Apabila LED status tidak menyala (Penyesuai tidak boleh disambungkan dengan penyaman udara)

→ Periksa sambungan kabel.

Maklumat untuk Pengguna tentang Pungutan dan Pelupusan Peralatan Lama

Produk anda ditandakan dengan simbol ini. Simbol ini bermaksud produk elektrik dan elektronik tidak boleh bercampur dengan sisa isi rumah yang tidak diasingkan. Jangan buka sistem: produk dan bahagian lain mesti dibuka oleh pemasang yang bertauliah mengikut undang-undang tempatan dan negara yang berkaitan. ■ Produk dan sisa mesti dilupuskan di tempat pelupusan khusus untuk guna semula, kitar semula dan pemulihan.

Simbol pada produk, bungkusan dan/atau dokumen lampiran ini bermaksud produk dan bateri elektrik dan elektronik yang digunakan tidak boleh bercampur dengan sisa isi rumah umum.

Untuk pelupusan, pemulihan dan kitar semula yang betul bagi produk lama dan bateri terpakai, sila bawanya ke tempat pungutan yang bersesuaian mengikut undang-undang negara anda dan Arahan 2002/96/EC serta 2006/66/EC.

Dengan pelupusan produk dan bateri yang betul, anda akan membantu menjimatkan sumber berharga dan mencegah mana-mana kesan negatif yang berpotensi menjaskan kesihatan manusia serta alam sekitar yang disebabkan oleh pengurusan sisa yang tidak betul.

Dengan ini, "Panasonic Corporation" mengisytiharkan produk ini mematuhi keperluan penting dan lain-lain peruntukan berkaitan dalam Arahan 2014/53/EU

Teks penuh pengisytiharan pematuhan EU boleh didapati di alamat Internet yang berikut: http://www.plc.panasonic.eu/Walki Sah: Panasonic Testing Centre, Panasonic Marketing Europe GmbH, Winsbergring 15, 22525 Hamburg, Jerman Norway: Terdapat sekatan penggunaan dalam radius 20 km dari pusat Ny-Alesund di Svalbard.

Operasi tidak dijalankan semasa peranti dimulakan semula (mengambil masa 1-5 minit).

Maklumat Lesen Perisian

Langkah Berjaga-jaga untuk Keselamatan ....2 \~ 3

Tinjauan Sistem 4

Sebelum Memasang Adaptor 4

Identifikasi Komponen......4

Komponen....5

Pemasangan Adaptor....5

Menghubungkan Jaringan 6

Memulai "Panasonic Comfort Cloud"......6

Gunakan "Panasonic Comfort Cloud" 9

Pemecahan Masalah ....14

Informasi ....15

Fungsi Pembaruan Firmware 15

Terima kasih karena membeli produk Panasonic ini.

Bacalah petunjuk ini secara saksama sebelum menggunakan produk ini, dan simpan buku petunjuk ini untuk digunakan di masa mendatang.

Tindak Pencegahan Untuk Keselamatan

Baca "TINDAK PENCEGAHAN UNTUK KESELAMATAN" berikut secara seksama sebelum melakukan instalasi.

Sebelum mencoba mengontrol/mengoperasikan produk pendingin ruangan ini melalui komunikasi nirkabel dari lokasi yang jauh, pastikan Anda memeriksa pemasangan perangkat dan area di sekitarnya, dan berhati-hatilah dengan orang-orang di dekat sana. ● Pekerjaan listrik harus diinstalasi oleh teknisi listrik berlisensi. Jangan lupa menggunakan peringkat yang tepat dan sirkit utama untuk model yang akan diinstalasi. Butir-butir kehati-hatian yang tercantum di sini harus dipatuhi karena isinya yang penting itu terkait dengan keselamatan. Arti dari tiap petunjuk yang digunakan adalah sebagai berikut. Instalasi yang tidak benar sehubungan dengan instruksi yang diabaikan akan menimbulkan bahaya atau kerusakan dan tingkat kepentingannya digolongkan berdasarkan petunjuk sebagai berikut. ● Berikan panduan penyetelan ini kepada pengguna setelah memasang. Minta pelanggan untuk menyimpannya bersama dengan buku petunjuk pendingin ruangan di lokasi yang aman.

PERINGATAN	Petunjuk ini menunjukkan kemungkinan penyebab kematian atau cidera parah.
PERHATIAN	Petunjuk ini menunjukkan kemungkinan penyebab cedera atau kerusakan pada benda.

Butir-butir yang harus dipatuhi digolongkan berdasarkan simbol:

	Simbol dengan latar belakang putih menunjukkan sesuatu yang DILARANG dilakukan.
	Simbol dengan latar belakang gelap menunjukkan sesuatu yang harus dilakukan.

●angan menyetel di tempat dimana terdapat banyak uap, seperti kamar mandi. - Ini dapat menyebabkan kejutan listrik atau penyalaan api karena korsleting. ●angan membongkar atau memodifikasi. - Ini dapat menyebabkan kejutan listrik atau penyalaan api. ●angan menyentuh dengan tangan yang basah. - Ini dapat menyebabkan kejutan listrik atau penyalaan api karena korsleting. ●angan menyetel di rumah sakit atau di tempat di mana terdapat perangkat medis elektronik. - Gelombang radio yang dikeluarkan dari adaptor ini dapat mengganggu perangkat medis elektronik dan menyebabkan perangkat tersebut tidak berfungsi.

● Jangan menyetel di mana anak-anak dapat menjangkau adaptor.

Mereka dapat menariknya atau melukai diri mereka sendiri.

● Jangan menyeka dengan kain yang basah atau mencucinya di dalam air.

- Ini dapat menyebabkan kejutan listrik atau penyalaan api.

PERINGATAN

Perangkat ini tidak dimaksud untuk digunakan oleh orang-orang (termasuk anak-anak) yang memiliki kemampuan fisik, indra, atau mental yang berkurang, atau yang tidak memiliki pengalaman dan pengetahuan, kecuali mereka diawasi atau diberi petunjuk tentang penggunaan perangkat oleh orang yang bertanggung jawab atas keselamatan mereka. Anak-anak harus diawasi untuk memastikan mereka tidak bermain dengan perangkat.

Hanya minta jasa pemasangan dari tempat pembelian atau pihak pemasang.

- Tidak melakukannya dapat menimbulkan kejutan listrik atau penyalaan api.

Matikan catu daya sewaktu memasang adaptor ini.

Tidak melakukannya dapat menimbulkan kejutan listrik.

Hanya gunakan komponen yang telah ditentukan sewaktu memasang adaptor, dan lakukan pemasangan secara benar dengan mengikuti petunjuk.

Tidak melakukannya dapat menimbulkan kejutan listrik atau penyalaan api.

Pastikan kabel dipasang dengan benar sehingga gaya luar tidak dapat memengaruhinya.

Tidak melakukannya dapat menimbulkan panas berlebih, yang dapat mengakibatkan penyalaan api.

Hentikan penggunaan segera setelah Anda melihat ada masalah atau kegagalan fungsi, dan matikan suplai listrik ke perangkat yang terhubung.

Tidak melakukannya dapat menimbulkan asap, penyalaan api, kejutan listrik, atau luka bakar.

- Contoh masalah dan kegagalan fungsi

- Ada bau terbakar

→ Segera minta tempat pembelian atau pihak pemasang untuk memperbaiki.

PERHATIAN

Adaptor hanya untuk digunakan di dalam ruangan saja. Jangan menyetel di luar atau di lokasi yang tidak aman.

- Karena dapat menyediakan titik masuk untuk akses jaringan yang tidak berizin.

● Jangan menyetel di lokasi yang terpapar ke sinar matahari langsung, di mana suhu dapat melebihi 45°C atau kurang dari -5°C.

- Hal ini dapat menyebabkan perubahan bentuk.

- Jangan memasang di lokasi di mana minyak banyak digunakan atau di tempat yang mengeluarkan uap atau gas belerang.

- Ini dapat menyebabkan hilangnya kinerja atau perubahan bentuk.

- Sebelum menghubungkan kawat dan kabel, singkirkan listrik statis.

- Tidak melakukannya dapat menimbulkan kegagalan fungsi.

Periksa persyaratan berikut sebelumnya (Di rumah):

- Tidak boleh ada abnormalitas di pendingin ruangan, seperti perubahan aliran udara. Pastikan tidak ada benda yang dapat berpindah dengan mudah karena aliran udara yang berhembus langsung ke benda. Benda yang jatuh atau berpindah dapat menyebabkan bahaya seperti kebakaran, cedera, dll.

- Di setiap waktu, gunakan remot kontrol internal jika ada kemungkinan orang (seperti bayi, anak-anak, penyandang cacat, orang yang lanjut usia, atau orang yang sakit), yang tidak mampu mengontrol suhu sendiri dan mengandalkan konfigurasi pendingin ruangan yang telah ditetapkan sebelumnya.

Kenaikan dan penurunan suhu karena pengoperasian remot kontrol dapat membuat penghuni ruangan merasa tidak nyaman dan/atau mengganggu rutinitas harian mereka.

Tanaman dan hewan cenderung dipengaruhi oleh penyesuaian suhu yang mendadak.

Periksa persyaratan berikut sebelum mengoperasikan pendingin ruangan dari lokasi yang jauh:

- Beri tahu orang-orang di area dekat pendingin ruangan bahwa Anda akan mengontrol pengoperasian dan penyetelan pendingin ruangan dari jauh. Ini untuk menghindari kemungkinan efek serius pada orang karena terkejut atau karena perubahan suhu yang mendadak (dari merasa nyaman hingga dingin, atau sebaliknya).

(Ini dapat menimbulkan bahaya pada tubuh manusia karena perubahan suhu luar dan suhu ruangan secara mendadak.

Penyesuaian suhu dapat dioperasikan oleh remot kontrol)

Jika tampilan utama aplikasi Panasonic Comfort Cloud tidak mencerminkan status pengoperasian, gunakan remot kontrol internal untuk mengoperasikan pendingin ruangan.

- Karena aplikasi menggunakan komunikasi jaringan, kemungkinan akan ada saat ketika pengoperasian dari jauh tidak dapat dilakukan karena kegagalan jaringan dan/atau komunikasi (seperti saat server Panasonic Cloud tidak berfungsi, server pihak penyedia telekom tidak berfungsi, sambungan WIFI bermasalah, dll.). Jika terdapat kegagalan seperti ini, gunakan remot kontrol internal untuk mengoperasikan pendingin ruangan.

Tinjauan Sistem

PERHATIAN

- Jangan berdiri di permukaan yang tidak stabil sewaktu mengoperasikan atau memeriksa adaptor. - Ini dapat menyebabkan cedera karena jatuh.

Sebelum Memasang Adaptor

• Memerlukan Smartphone yang kompatibel dengan iOS/Android;
• Adaptor Jaringan (adaptor) dirancang khusus sebagai terminal untuk "Panasonic Comfort Cloud";
• Jangan memasang adaptor di logam karena kinerja nirkabelnya akan terkena dampak merugikan;
• Sebaiknya adaptor dipasang di luar unit dalam. (Adaptor perlu diakses sewaktu menghubungkannya atau bila ada masalah.);
• Jangkauan jaringan LAN Nirkabel harus mencakup lokasi pemasangan pendingin ruangan;
• Hubungkan LAN Nirkabel ke Pendingin Ruangan Panasonic yang kompatibel dengan port antarmuka sambungan.

Spesifikasi

Tegangan Masuk DC 12 V (Dari unit dalam pendingin ruangan)
Konsumsi daya Maksim	um: 660 mW
Ukuran 66 mm (Tinggi) x 36 mm (Lebar) x 12 mm (Kedalaman)
Berat Kurang lebih 85 g
Antarmuka 1x LAN Nirkabel
Standar LAN Nirkabel	IEEE 802.11 b/g/n
Kisaran frekuensi	2,4 GHz band
Enkripsi	WPA2-PSK (TKIP/AES)

Identifikasi Komponen

No.	Item	Uraian
1	LED Daya	Menunjukkan bahwa adaptor dipasok bersama daya.
2	LED Hubungan	Menunjukkan status komunikasi adaptor ke server.
3	LED Status	Menunjukkan status komunikasi adaptor ke pendingin ruangan.Hijau: status tanpa timer mingguanJingga: status dengan timer mingguanMerah: AbnormalitasMerah → Jingga → Hijau : Otomatis memperbarui ↑ fi rmware adaptorSelama memeriksa kekuatan sinyal:-Kuat: ●●○ ●●○ ●●○ ○○○○○Sedang: ●●○ ●●○ ○○○○○Lemah: ●●○ ○○○○○Tidak ada sinyal: ○○○○○
4	Sakelar Penyetelan*	Peralihan modus penyetelan hubungan
5	Sakelar Pemeriksaan*	Memeriksa kekuatan sinyal (tekan dan tahan selama 5 detik lalu lepas)Menonaktifkan tampilan LED (tekan dan tahan selama 10 detik lalu lepas)
6	Pengaturan ulang*	Pengaturan ulang lunak

* Pengaturan ulang perangkat dari pabrik dapat dilakukan dengan menekan dan menahan tombol CHECK dan SETUP selama 10 detik. Setelah melepaskan tombol CHECK dan SETUP, tekan tombol atur ulang.

Komponen

Unit Adaptor (CZ-TACG1)
Sekrup untuk menempel di dinding (M4 x 20 - 1 buah)
Sekrup untuk pemasangan ditanam (M4 x 10 - 1 buah)
Penjepit kabel pemasangan (1 buah)
Pengikat kabel (1 buah)
Pita perekat dua sisi
Steker dinding

Pemasangan Adaptor

PERHATIAN

Matikan catu daya sewaktu memasang adaptor ini.

1. Pilih lokasi untuk memasang adaptor.

(Adaptor dapat dipasang di dinding di dekat unit dalam atau ditanam ke unit dalam.)

2. Atur kabel.

※ Pastikan dinding sudah bersih dan bebas dari kotoran.

※ Gunakan pita perekat dua sisi untuk menempel di dinding.

Sekrup (M4 x 20)

Instalasi pada dinding

Gambar umum untuk pemasangan

- Pegang kabel dengan lembut sehingga tidak ada gaya luar yang berlebihan pada konektor di adaptor.

Pemasangan ditanam ke unit dalam

Sekrup (M4 x 10)

Penjepit kabel

※ Hanya berlaku untuk model tertentu. Hubungi dealer resmi.

※ Simpan kelebihan kabel dengan hati-hati di dalam ruang di samping papan kontrol.

Gambar umum untuk pemasangan

- Pasang adaptor di unit dalam dan pandu kabel mengikuti alur atau rusuk memasuki area papan kontrol, seperti yang ditunjukkan dalam diagram.

✗ Gunakan pengikat kabel (disertakan dalam kemasan) untuk mengikat kelebihan kabel menjadi satu jika diperlukan.

3. Pasang penjepit kabel dengan sekrup.

4. Hubungkan kabel ke konektor CN-CNT di unit dalam.

Perhatikan, lokasi konektor CN-CNT setiap unit dalam mungkin berbeda. Hubungi dealer resmi.

Menghubungkan Jaringan

Tindak pencegahan untuk penggunaan

- Sebelum menggunakan produk ini, pastikan Anda membaca semua tindak pencegahan di dalam buku petunjuk ini untuk mengetahui penggunaan yang benar. Perusahaan tidak bertanggung jawab atas semua kecacatan dan kerusakan, kecuali diwajibkan oleh hukum, terkait kegagalan yang terjadi dalam penggunaan produk ini akibat penggunaan yang tidak benar selama penggunaan oleh diri Anda sendiri atau pihak ketiga.

Langkah Keamanan

- LAN Nirkabel menggunakan gelombang radio untuk penukaran informasi. Jadi, ada risiko akses tidak berwenang.

- Inisialisasi penyetelan aplikasi di produk sebelum pembuangan atau dialihtangankan ke pihak ketiga.

Hubungkan hubungan jaringan ke internet melalui modus Nirkabel.

1. Hidupkan catu daya ke unit dalam.

- LED Daya menyala (hijau).

- LED Status berkedip (hijau).

2. Unduh dan instal "Panasonic Comfort Cloud".

3. Ikuti petunjuk aplikasi untuk menyelesaikan penyetelan instalasi. Lihat halaman berikutnya.

Semua LED menyala (hijau).

Memulai "Panasonic Comfort Cloud"

Gunakan Smartphone yang kompatibel dengan iOS/Android.

• Gambar antarmuka pengguna bisa berubah tanpa pemberitahuan. - Tidak ada biaya untuk menggunakan aplikasi ini. Namun, mungkin ada biaya lain untuk penghubungan dan pengoperasian. - Pembaruan layanan dapat berarti ada perubahan pada desain layar dan tampilan.

Log in dengan ID dan kata sandi Panasonic Anda.

ID Panasonic dapat didaftarkan gratis dari link di halaman atau di URL berikut ini.

(https://csapl.pcpf.panasonic.com/Account/Register 001)

2. Panduan Penghubungan

i. Di layar My Home, ketuk "+" untuk menambahkan produk baru. ii. Pilih produk yang ingin Anda tambahkan. iii. Ketuk "Mulai" untuk mulai penyetelan hubungan.

iv. Ketuk "Berikutnya" setelah mengonfirmasi LED POWER adaptor jaringan ON. v. Jika Anda adalah pengguna pertama (administrator) yang mengoperasikan pendingin ruangan melalui aplikasi ini, atur ulang adaptor jaringan dengan sebuah jarum dan ketuk "Berikutnya".

vi. Pilih tombol yang cocok dengan status LED LINK di adaptor jaringan.

vii. Ketuk modus penyetelan hubungan yang diinginkan.

• Untuk menghubungkan ke modus WPS, lanjutkan ke petunjuk 3.1 (Untuk router yang mendukung WPS)
• Untuk menghubungkan ke modus AP, lanjutkan ke petunjuk 3.2 (Untuk router yang tidak mendukung WPS)

3.1 Menghubungkan ke Modus WPS

i. Tekan tombol WPS pada router untuk menghubungkan. ii. Ketuk "Berikutnya" setelah router siap untuk dihubungkan. iii. Tekan dan tahan tombol "SETUP" di adaptor jaringan selama 5 detik. iv. Lepaskan tombol "SETUP" saat LED STATUS dan LED LINK mulai berkedip. Ketuk "BERIKUTNYA".

v. Tunggu sampai LED LINK sudah ON, yang menunjukkan penyetelan hubungan telah selesai. Ketuk "BERIKUTNYA" dan lanjutkan ke petunjuk 4.

* (Untuk Android 5.0 dan yang lebih baru & iOS 11 dan yang lebih baru saja)

i. Tekan dan tahan tombol "SETUP" di adaptor jaringan selama 10 detik. ii. Lepaskan tombol "SETUP" saat LED STATUS mulai berkedip dengan warna jingga. iii. Ketuk "BERIKUTNYA".

iv. Ketuk "SAMBUNG" untuk menyambungkan jaringan "Panasonic-CZ-T-wirelessAP".

v. Masukkan kata sandi dari router nirkabel yang dipilih dan lanjutkan.

vi. LED LINK akan menyala sewaktu adaptor jaringan berhasil dihubungkan ke server. Ketuk "BERIKUTNYA" dan lanjutkan ke petunjuk 4. * Selama adaptor jaringan menghubungkan ke router nirkabel, LED STATUS dan LED LINK akan berkedip pada waktu bersamaan.

i. Masukkan ID Perangkat. ID Perangkat tertulis di pelat nama yang ditempelkan ke adaptor jaringan atau di label yang ditempelkan di kemasan. ii. Tetapkan kata sandi untuk adaptor jaringan. iii. Ketuk "Daftar" untuk menyelesaikan penyetelan.

iv. Anda dapat memberi nama unit pendingin ruangan untuk membantu Anda mengidentifikasinya.

Catatan

- Konfirmasi status sambungan layar aplikasi sebelum atau selama operasi, jika status tidak dicerminkan, gunakan remot kontrol internal untuk mengoperasikan.

Gunakan "Panasonic Comfort Cloud"

Buku petunjuk pengguna dapat ditemukan di bawah tab Menu.

"Panasonic Comfort Cloud" terhubung ke adaptor jaringan dan siap untuk digunakan.

Log masuk

Instal dan luncurkan aplikasi

"Panasonic Comfort Cloud" (Android 5.0 dan yang lebih baru)

"Panasonic Comfort Cloud" (iOS 9 dan yang lebih baru)

Halaman Log masuk

Layar Beranda

Menu Utama

Daftar pengguna

Mengubah kata sandi perangkat

Layar Perangkat Utama

Informasi

* Perkiraan konsumsi energi mungkin tidak didukung oleh model-model tertentu. * Untuk sistem AC multi-split: nilai konsumsi energi yang ditampilkan adalah untuk seluruh sistem.

Perbandingan

Timer Mingguan

Menambahkan timer baru

Pemecahan Masalah

■ Bila LED power tidak menyala (tidak ada pasokan listrik ke adaptor)

→ Periksa catu daya. → Periksa hubungan kabel.

Bila LED status tidak menyala (Adaptor tidak dapat berkomunikasi dengan pendingin ruangan)

→ Periksa hubungan kabel.

Tidak dapat membuat hubungan antara perangkat Anda dan klien melalui jaringan nirkabel.

→ Pastikan fungsi jaringan nirkabel sudah diaktifkan. → Muat ulang daftar jaringan dan pilih SSID yang benar.

→ Periksa alamat IP, dan pastikan klien Anda dapat otomatis mendapatkan alamat IP. → Masukkan kunci jaringan yang benar (kata sandi jaringan nirkabel) sewaktu Anda menghubungkan dengan modus AP.

■ Mengatur ulang Kata Sandi perangkat (Jika Anda lupa Kata Sandi perangkat)

→ Keluarkan perangkat dari daftar perangkat dan tambahkan kembali perangkat. → Atur ulang perangkat dari pabriknya dan tambahkan kembali perangkat. Pengaturan ulang perangkat dari pabrik dapat dilakukan dengan menekan dan menahan tombol CHECK dan SETUP selama 10 detik. Setelah melepaskan tombol CHECK dan SETUP, tekan tombol atur ulang.

Informasi Fungsi Pembaruan Firmware

Bahasa Indonesia

Informasi untuk Pengguna Terkait Pengumpulan dan Pembuangan Peralatan yang Sudah Tua

■ Produk Anda ditandai dengan simbol ini. Simbol ini berarti produk listrik dan elektronik tidak boleh dicampur dengan limbah rumah tangga yang belum dipilah. Jangan mencoba untuk membongkar sistem sendiri: pembongkaran produk dan komponen lainnya harus dilakukan oleh pemasang yang memenuhi kualifikasi menurut peraturan nasional dan peraturan setempat yang berlaku. ■ Produk dan limbah harus ditangani di fasilitas pengolahan khusus untuk digunakan ulang, didaur ulang, dan dipulihkan.

Simbol-simbol ini, bila ditemukan di produk, kemasan, dan/atau dokumen yang menyertainya, berarti produk listrik dan elektronik bekas serta baterai tidak boleh dicampur dengan limbah rumah tangga biasa.

Untuk pengolahan, pemulihan, dan daur ulang produk tua dan baterai bekas secara benar, silakan membawanya ke titik pengumpulan yang berlaku, menurut peraturan di negara Anda dan sesuai Directives 2002/96/EC dan 2006/66/EC.

Dengan membuang produk dan baterai secara benar, Anda akan membantu menghemat sumber daya yang berharga dan mencegah kemungkinan efek negatif pada kesehatan manusia dan lingkungan, yang dapat ditimbulkan oleh penanganan limbah secara tidak benar.

Untuk informasi selengkapnya tentang pengumpulan dan daur ulang produk tua dan baterai, hubungi pemerintah setempat, penyedia jasa pembuangan limbah, atau tempat Anda membeli barang.

Pembuangan limbah secara tidak benar dapat mengakibatkan penalti, sesuai dengan peraturan nasional.

Untuk pengguna di Uni Eropa

Jika Anda ingin membuang peralatan listrik dan elektronik, hubungi dealer atau pemasok untuk informasi lebih lanjut.

[Informasi mengenai Pembuangan di Negara-Negara Lain Di Luar Uni Eropa] Simbol-simbol ini hanya berlaku di Uni Eropa. Jika Anda ingin membuang barang-barang ini, hubungi pihak berwenang setempat atau dealer, dan tanyakan tentang cara pembuangan yang benar.

Pernyataan Kepatuhan atau Declaration of Conformity (DOC)

Dengan ini, "Panasonic Corporation" menyatakan bahwa produk ini mematuhi persyaratan inti dan ketentuan lain yang

bersangkutan dari Directive 2014/53/EU

Teks lengkap dari pernyataan kepatuhan UE tersedia di alamat internet berikut: http://www.plc.panasonic.eu/

Norwegia: Terdapat pembatasan penggunaan dalam radius 20 km dari pusat Ny-Alesund di Svalbard.

Produk ini memiliki fungsi untuk menghubungkan ke server pembaruan firmware Panasonic melalui Internet untuk secara otomatis memperbarui firmware perangkat ke versi yang terbaru.

Untuk memperbarui firmware, perangkat akan memeriksa, satu kali per hari, apakah firmware terkait sudah versi yang terbaru, saat perangkat dinyalakan. Jika diperlukan pembaruan, pembaruan akan diterapkan dan perangkat akan secara otomatis dimulai ulang. Operasi tidak dapat dilakukan sementara perangkat sedang dimulai ulang (yang memerlukan waktu sekitar 1-5 menit).

Informasi Lisensi Perangkat Lunak
