HASZNÁLATI ÚTMUTATÓ PTBMOD 710 D1 PARKSIDE

Asztali fúrógép elektronikus fordulatszám-szabályozással Kezelési és biztonsági utasítások Az eredeti üzemeltetési útmutató fordítása

Mielőtt megkezdi az olvasást, hajtsa ki az ábrákat tartalmazó oldalt, majd ismerkedjen meg alaposan a termék összes funkciójával.

PL

1 A terméken található szimbólumok magyarázata 135
2 Bevezetés.... 136
3 A termék leírása (1–10. ábra).... 136
4 Szállított elemek (2. ábra).... 136
5 Rendeltetésszerű használat.... 136
6 Biztonsági utasítások 137
7 Műszaki adatok.... 140
8 Kicsomagolás.... 140
9 Összeszerelés (1., 2. ábra) 141
10 Üzembe helyezés előtt.... 141
11 Kezelés.... 143
12 Munkavégzési utasítások.... 144
13 Tisztítás és karbantartás 145
14 Elektromos csatlakozás 145
15 Szállítás (1. ábra).... 146
16 Tárolás 146
17 Javítások és pótalkatrészek rendelése 146
18 Ártalmatlanítás és újrahasznosítás.... 146
19 Hibaelhárítás 147
20 EU megfelelőségi nyilatkozat.... 148
21 JÓTÁLLÁSI TÁJÉKOZTATÓ.... 149
22 Robbantott ábra.... 184

1 A terméken található szimbólumok magyarázata

A kézikönyvben használt szimbólumok arra szolgálnak, hogy felhívják a figyelmet a lehetséges kockázatokra. A biztonsági szimbólumokat, valamint az ezeket kisérő magyarázatokat pontosan értelmezni kell. Maguk a figyelmeztetések nem háritják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézkedéseket.

	Üzembe helyezés előtt olvassa el és vegye figyelembe a kezelési útmutatót és a biztonsági utasításokat!
	Figyelem! Ha figyelmen kívül hagyja a terméken elhelyezett biztonsági jelöléseket és figye meztető megjegyzéseket, illetve figyelmen kívül hagyja a biztonsági és kezelési utasításokat, akkor súlyos, akár halálos sérüléseket szenvedhet.
	Viseljen védőszemüveget.
	Viseljen hallásvédőt.
	Viseljen hajhálót!
	Üzem közben ne viseljen kesztyű!
	Figyelem! Tartsa távol a kezeit a forgó cserélhető szerszámtól.
	Figyelem! Lézersugárzás
	Fúró átmérő
	Fúrótokmány-befogó
	Karbantartási, átszerelési és beállítási, valamint tisztítási munkákat csak a motor kikapcsolása és a hálózati csatlakozó kihúzása után szabad végezni!
	A termék megfelel a hatályos európai irányelveknek.

2 Bevezetés

Gyártó:

Scheppach GmbH

Sok örömet és sikert kívánunk új terméke használatához.

Megjegyzés:

A termék gyártója a hatályos termékfelelősségi törvény szerint nem felelős a terméken esett vagy a termék által okozott károkért a következő esetekben:

• Szakszerűtlen kezelés
• A kezelési útmutató be nem tartása
• Illetéktelen szakember, harmadik fél által végzett javítás
• Nem eredeti pótalkatrészek beépítése és cseréje
• Nem rendeltetésszerű használat
• Ha figyelmen kívül hagyja az elektromos berendezésekre vonatkozó előírásokat, valamint a VDE 0100, a DIN 57113 / VDE0113 előírásait, akkor az elektromos berendezés működésképtelenné válhat.

Vegye figyelembe a következőket:

A kezelési útmutató a termék részét képezi.

Fontos megjegyzéseket tartalmaz arról, hogyan dolgozhat a termékkel biztonságosan, szakszerűen és gazdaságosan, hogyan kerülheti el a veszélyeket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a termék megbízhatóságát és élettartamát. A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a termék üzemeltetésével kapcsolatosan érvényes előírásokat is.

A termék használata előtt ismerkedjen meg az összes kezelési és biztonsági utasítással. A terméket csak a leírtaknak megfelelően, a megadott alkalmazási területen üzemeltesse. Órizze meg jól a kezelési útmutatót, és ha a terméket továbbadja harmadik személynek, adja át vele együtt az összes dokumentumot is.

3 A termék leírása (1–10. ábra)

1. Mélységmegállító (skálával)
   1a. Skálamutató
   1b. Kereszthornyos csavar
2. Markolat
   2a. Kézi orsóvezető
   2b. Csavar, M6
   2c. Anya, M6
   2d. Távtartó
3. Be-/kikapcsoló
4. Fordulatszám-szabályozó
5. Fúrótokmány
   5a. Anya
6. Gyorsbefogó

6a. Gyorsbefogó csavar
7. Padiólemez
7a. Hernyócsavar, M6
7b. Horony
8. Párhuzamos ütköző
8a. Szárnyas csavarok
9. Tartóoszlop
9a. Vezetőcsap
10. Fogasléc
11. Szorítókar (magasságállítás)
12. Szorítókar (mélységütköző)
13. Keresztvonalas lézer
13a. Be-/kikapcsoló
14. Fúrótokmánykulcs
14a. Fúrótokmánykulcs-tartó
15. Imbuszkulcs, 4 mm

4 Szállított elemek (2. ábra)

Tétel Darabszám Megnevezés

1.	1 db	Mélységmegállító (skálával)
2.	1 db	Markolat
2d.	1 db	Távtartó
5.	1 db	Fúrótokmány
6.	1 db	Gyorsbefogó
7.	1 db	Padlólemez
8.	1 db	Párhuzamos ütköző
9.	1 db	Tartóoszlop
12.	1 db	Szorítókar (mélységütköző)
14.	1 db	Fúrótokmánykulcs
15.	1 db	Imbuszkulcs, 4 mm
	1 db	Asztali fúrógép
	1 db	Kezelési útmutató

5 Rendeltetésszerű használat

Az asztali oszlopos fúrógép fém, fa, műanyag és kölap fúrására rendeltetett. 1,5 mm-től 13 mm átmérőjű fúró-szár méretig használható.

Csak a rendeltetésének megfelelően használja a terméket. Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó viseli a felelősséget.

A rendeltetésszerű használat része a biztonsági utasítások betartása, valamint a kezelési útmutatóban foglalt szerelési és üzemeltetési utasítások betartása is.

A terméket használó és karbantartó személyeknek ismerniük kell ezeket, és tájékozottnak kell lenniük a lehetséges veszélyekről.

Ha a terméken módosítást végez, az ebből eredő károkért a gyártó nem vállal felelősséget.

A terméket kizárólag a gyártó eredeti alkatrészeivel és eredeti tartozékaival szabad üzemeltetni.

Tartsa be a gyártó biztonsági, munkavégzési és karbantartási előírásait, valamint a műszaki adatokban meghatározott méreteket.

Kérjük, vegye figyelembe, hogy termékeinket rendeltetésük szerint nem kisipari, kéziipari vagy ipari használatra tervezték. A termékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.

A kezelési útmutatóban használt jelzőszavak magyarázata

VESZÉLY

Ez a jelzőszó olyan közvetlenül fenyegető veszélyes helyzetre utal, amely súlyos sérülést vagy halálos balesetet okoz, ha nem kerülik el.

FIGYELMEZTETÉS

Ez a jelzőszó olyan lehetséges veszélyhelyzetre utal, amely súlyos sérülést vagy halálos balesetet okozhat, ha nem kerülik el.

VIGYÁZAT

Ez a jelzőszó olyan lehetséges veszélyhely-zetre utal, amely csekélyebb vagy kön-nyebb sérülést okozhat, ha nem kerülik el.

FIGYELEM

Ez a jelzőszó olyan lehetséges veszélyhelyzetre utal, amely anyagi járt okozhat a termékben vagy más vagyontárgyakban/tulajdonban, ha nem kerülik el.

6 Biztonsági utasítások

Az elektromos szerszámokra vonatkozó általános biztonsági utasítások

FIGYELMEZTETÉS

Olvassa el az összes biztonsági utasítást, egyéb utasítást, ábrát és műszaki adatot, melyet az elektromos szerszámhoz mellékeltek.

A következő útmutatások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.

Az összes biztonsági utasítást és útmutatót őrizze meg későbbi használat céljából.

A biztonsági utasításokban használt „elektromos szerszám” fogalom a hálózatról üzemeltetett elektromos szerszámokra (hálózati vezetékkel), illetve az akkumulátorról üzemeltetett elektromos szerszámokra (hálózati vezeték nélkül) vonatkozik.

1) Munkahelyi biztonság

a) Gondoskodjon a munkahely tisztaságáról és megfelelő megvilágításáról. A rendetlenség, illetve a megvilágítatlan munkaterületek balesetekhez vezethetnek.
b) Ne dolgozzon az elektromos szerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszámok szikráznak, és a szikrák meggyújthatják a port és a gözőket.
c) Az elektromos szerszám használata során tart-sa távol a gyermekeket és más személyeket. A figyelem elterelése miatt elveszítheti uralmát az elektromos szerszám felett.

2) Elektromos biztonság

a) Az elektromos szerszám csatlakozódugójának illenie kell a csatlakozóaljzatba. A dugós csatlakozót semmilyen módon nem szabad módosítani. A védőföldeléssel ellátott elektromos szerszámokkal együtt ne használjon adapteres csatlakozót. A változatlan dugós csatlakozók és a hozzájuk illő csatlakozóaljzatok csökkentik az áramütés kockázatát.
b) Kerülje el a teste földelt felületekkel, például csövekkel, fűtésekkel, tűzhelyekkel és hűtőszekrényekkel való érintkezését. Megnő az áramütés kockázata, ha a teste földelve van.
c) Tartsa esőtől és nedvességtől távol az elektromos szerszámokat. Az elektromos szerszámba hatoló víz növeli az áramütés kockázatát.
d) Ne használja a csatlakozó vezetéket a rendelte- tésétől eltérő módon, például az elektromos szerszám szállításához, felakasztásához vagy a csatlakozóaljzatból való kihúzásához. Tartsa tá- vol a csatlakozó vezetéket hőtől, olajtól, éles élektől és a mozgó alkatrészeitől. A sérült vagy összegubancolódott csatlakozó vezeték növeli az áramütés kockázatát.
e) Ha a szabadban dolgozik az elektromos szerszámmal, akkor csak olyan hosszabbító vezetékeket alkalmazzon, amelyek kültéri használatra is alkalmasak. A kültéri használatra alkalmas hoszszabbító vezeték használata csökkenti az áramütés kockázatát.
f) Ha elkerülhetetlen, hogy nedves környezetben használja az elektromos szerszámot, akkor használjon hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló használata csökkenti az áramütés kockázatát.

3) Személyek biztonsága

a) Legyen figyelmes, ügyeljen arra, amit csinál, és az elektromos szerszám használata során józan ésszel cselekedjen. Ne használja az elektromos szerszámot, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek befolyása alatt áll. Az elektromos szerszám használata során egy pillanatnyi figyelmetlenség is súlyos sérüléseket okozhat.

b) Viseljen személyi védőfelszerelést, és mindig használjon védőszemüveget. Az elektromos szerszám típusától és használatától függően alkalmazott személyi védőfelszerelések, például pormaszk, csúszásmentes munkavédelmi cipő, munkavédelmi sisak vagy hallásvédő viselése csökkenti a sérülések kockázatát.

c) Kerülje el az akaratlan üzembe helyezést. A szerszám áramellátásra és/vagy akkumulátorra való csatlakoztatása, felvétele vagy szállítása előtt bizonyosodjon meg arról, hogy ki van-e kapcsolva az elektromos szerszám. Ha az elektromos szerszám szállítása közben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra, az balesetet okozhat.

d) Az elektromos szerszám bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csavarkulcsokat. Az elektromos szerszám forgó részében maradt szerszám vagy kulcs sérüléseket okozhat.

e) Kerülje a rendellenes testtartást. Álljon stabilan a lábán, és mindig őrizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot.

f) Megfelelő ruházatot viseljen. Ne viseljen túl bő ruházatot vagy ékszereket. Haját és ruházatát tartsa távol a maguktól mozgó alkatrészektől. A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat.

g) Ha lehetséges a porelszívó és -gyűjtő berendezések felszerelése, azokat csatlakoztatni és megfelelően használni kell. A por elszívására szolgáló berendezés használatával csökkenthetők a por által okozott veszélyek.

h) Ne keltsen hamis biztonságérzetet és ne szegje meg az elektromos szerszámra vonatkozó biztonsági szabályokat még abban az esetben sem, ha az elektromos szerszámot többszöri használat után ismerni véli. A másodperc törtrésze alatt bekövetkező súlyos sérülések lehetnek a következményei annak, ha a szerszámot gondatlanul kezeli.

4) Az elektromos szerszám használata és kezelése

a) Ne terhelje túl az elektromos szerszámot. A munkájához mindig az arra megfelelő elektromos szerszámot használja. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban.

b) Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Az az elektromos szerszám, amelyet nem lehet be- vagy kikapcsolni, veszélyesnek számít, és meg kell javítani.

c) Húzza ki a csatlakozódugót a csatlakozóaljzatból, és/vagy vegye ki a kivehető akkumulátort, mielőtt beállításokat végez a készüléken, cserélhető szerszámokat cserél ki vagy félreteszi az elektromos szerszámot. Ezen elővigyázatossági intézkedések megakadályozzák az elektromos szerszám akaratlan elindulását.

d) A nem használt elektromos szerszámokat gyermekektől távol tárolja. Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik nem ismerik azt vagy nem olvasták el a jelen utasításokat. Az elektromos szerszámok veszélyesek, ha tapasztalatlan személyek használják őket.

e) Gondosan ápolja az elektromos szerszámot és a cserélhető szerszámot. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek és nem szorulnak-e, illetve nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének az elektromos szerszám működésére. Az elektromos szerszám használata előtt javít-tassa meg a sérült alkatrészeket. Sok balesetet a rosszul karbantartott elektromos szerszámok okoz-nak.

f) Tartsa élesen és tisztán a vágószerszámokat. A gondosan ápolt, éles vágóélekkel rendelkező vágó-szerszámok kevésbé szorulnak be, és könnyebben vezethetők.

g) Az elektromos szerszámot, a cserélhető szerszámot, betétszerszámokat stb. a jelen utasításoknak megfelelően használja. Közben vegye figyelembe a munkafeltételeket és a végrehajtandó feladatot is. Az elektromos szerszámoknak a tervezett alkalmazásoktól eltérő használata veszélyes helyzetekhez vezethet.

h) A fogantyúkat és a megfogási felületeket mindig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fogantyú és megfogási felületek nem teszik lehetővé az elektromos szerszám biztonságos üzemeltetését, illetve hogy megőrizze fölötte az uralmát előre nem látható helyzetekben.

5) Szerviz

a) Csak képzett szakszemélyzettel és csak eredeti pótalkatrészek használatával javíttassa az elektromos szerszámot. Ezáltal biztosítható az elektromos szerszám biztonságának megőrzése.

A hordozható fúrógépre vonatkozó biztonsági utasítások

a) A fúrógépet ki kell biztosítani. A nem megfelelően rögzített fúrógép mozoghat vagy felbillenhet, ami sérülésekhez vezethet.

b) A munkadarabot a munkadarab támasztón kell befogni vagy rögzíteni. Ne végezzen fúrást olyan munkadarabon, amelyik túl kicsi a biztonságos befogáshoz. A munkadarab kézzel tartása sérülésekhez vezethet.
c) Ne viseljen kesztyűt. A kesztyűt a forgó alkatrészek vagy a fúrás közben keletkező forgács elkaphatja, ami sérülésekhez vezethet.
d) Az elektromos szerszám működése közben tart-sa távol kezeit a fúrás területétől. A forgó alkatré-szekkel vagy a fúrás közben keletkező forgáccsal való érintkezés sérülésekhez vezethet.
e) A fúrószerszámnak forognia kell, mielőtt a munkadarabhoz vezeti. Különben a fúrószerszám a munkadarabban elakadhat, ezzel a munkadarab nem várt mozgását okozva, ami sérülésekhez vezethet.
f) Ha a fúrószerszám blokkol, ne nyomja tovább lefelé, és kapcsolja ki az elektromos szerszá-mot. Állapítsa meg és szüntesse meg a blokko-lás okát. A blokkolás a munkadarab nem várt moz-gását okozhatja, és sérülésekhez vezethet.
g) Akadályozza meg, hogy hosszú forgácsok keletkezzenek úgy, hogy rendszeresen abbahagyja a lefelé nyomást. Az éles fémforgácsok egymásba akadhatnak, és sérüléseket okozhatnak.
h) Az elektromos szerszám működése közben soha ne távolítsa el a forgácsot a fúrás területéről. A forgács eltávolításához vegye el a fúrószerszámot a munkadarabtól, kapcsolja ki az elektromos eszközt, és várja meg, amíg leáll. A forgácsok eltávolításához használjon kefét vagy kampót segédeszközként. A forgó alkatrészekkel vagy a fúrás közben keletkező forgáccsal való érintkezés sérülésekhez vezethet.
i) A használati szerszám megengedett fordulatszáma legalább akkora legyen, mint az elektromos szerszámon megadott legmagasabb fordulatszám. A megengedettnél gyorsabban forgó tartozék széttörhet és szétszóródhat.

6.1 Lézersugárzás

Figyelem: Lézersugárzás

Ne nézzen bele a sugárba

Lézer veszélyességi osztálya: 2

A balesetveszély ellen a megfelelő óvintézkedésekkel védje saját magát és környezetét!

- Szemvédő nélkül ne nézzen közvetlenül a lézersugárba.

• Soha ne nézzen közvetlenül a fénysugár útjába.
• Soha ne irányítsa a lézersugarat fényvisszaverő felületre és emberre vagy állatra. A kis teljesítményű lézersugár is károsíthatja a szemet.

VIGYÁZAT

Ha eltér a az itt megadott eljárásmódoktól, akkor veszélyes sugárzásnak teheti ki magát.

• A lézermodult felnyitni tilos. Ez ugyanis váratlanul sugárzásnak való kitettséghez vezethet.
• Ha hosszabb ideig nem használja a terméket, akkor célszerű kivenni az elemeket.
• A lézert nem szabad más típusúra cserélni.
• A lézeren javítást csak a lézer gyártója vagy felhatalmazott képviselő végezhet.

Fennmaradó kockázatok

A termék korszerű műszaki színvonalon, az elismert biztonságtechnikai előírások szerint készült. A munkavégzés során azonban ennek ellenére is felléphetnek fennmaradó kockázatok.

• Nem előírásszerű villamos csatlakozóvezetékek használatakor áramütés veszélye áll fenn.
• Emellett fennállhatnak olyan, nem nyilvánvaló fennmaradó kockázatok is, melyek minden elővigyáza-tosság ellenére sem szüntethetők meg.
• A fennmaradó kockázatok minimálisra csökkenthetők azonban a „Biztonsági utasítások”, a „Rendel-tetésszerű használat” és a kezelési útmutató együttes betartásával.
• Kerülje a termék véletlen üzembe helyezését.
• Amikor üzemel a termék, tartsa távol a kezét a munkaterülettől.
• A termék akaratlan üzembe helyezése.
• Tartsa be a kezelési útmutatóban előírt karbantar-tási és biztonsági utasításokat.

FIGYELMEZTETÉS

Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktív vagy passzív orvosi implantátumokra. A komoly és súlyos sérülések kockázatának elkerülése érdekében java-soljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantátumuk gyártóját.

7 Műszaki adatok

Névleges feszültség 230–240 V~ 50 Hz

Névleges teljesítmény 710 W (S1*)900 W (S6* 10%)

n0üresjárati fordulatszám 500 - 2600 min-1

Védelmi osztály II

Védelmi fokozat IPX0

Fúrótokmány B16(1,5 mm – 13 mm)

Fúrószár max. átmérője(a fúrószár minőségétől függően)

Acél: 13 mm

Fa: 40 mm

Fúrási mélység 70 mm

Fúrótokmány távolsága a padlólemezig280 mm(cserélhető szerszám nélkül)

Kinyúlás 125 mm

Lézer veszélyességi osztálya II

Lézer hullámhossza 650 nm

Lézerteljesítmény < 1 mW

Súly (teljesen összeszerelve) 7,6 kg

A műszaki változtatás jogát fenntartjuk!

\* S1 üzemmód (folyamatos üzem)

A termék tartósan üzemeltethető a megadott teljesít-ménnyel.

\*S6 üzemmód

Folyamatos periodikus üzem. Az üzemelés a beindítási időből, az állandó terhelésű időből és az üresjárati időből tevődik össze. A működési idő 10 perc, a relatív bekapcsolási időtartam a működési idő 10%-a.

Zaj és vibráció

FIGYELMEZTETÉS

A zaj súlyos következményekkel járhat az egészségre nézve. Ha a gép zajszintje meghaladja a 85 dB értéket, akkor a közelben tartózkodó személyeknek megfelelő hallásvédőt kell viselniük.

A zaj és a vibráció értékeinek megállapítása az EN 62841-1 szabvány alapján történt.

Zaj jellemző értékei

L_pA hangnyomásszint	80,1 dB
K_pA mérési bizonytalanság	3 dB
L_wA hangteljesítményszint	93,1 dB
K_wA mérési bizonytalanság	3 dB

Rezgésjellemzők (kéz-kar rezgés)

Ah _h rezgés

≤ 2,5 m/s ^2

A megadott teljes rezgési érték és zajkibocsátási érték mérése szabványos vizsgálati eljárással történt, és az adatok felhasználhatók az elektromos szerszám másik szerszámmal való összevetésére.

A megadott zajkibocsátási érték és teljes rezgési érték a terhelés előzetes becsléséhez is felhasználható.

FIGYELMEZTETÉS

Az elektromos szerszám használatának módjától függően a zajkibocsátási értékek az elektromos szerszám tényleges használata során, különösen a munkadarab típusától függően eltérhetnek a megadott értéktől.

Próbálja meg a terheléseket a lehető legalacsonyabban tartani. Példaértékű intézkedés: a munkaidő korlátozása. Eközben az üzemelési ciklus összes részét vegye figyelembe (például azokat az időket, amikor ki van kapcsolva az elektromos szerszám, valamint azokat is, amikor be van ugyan kapcsolva, de terhelés nélkül működik).

8 Kicsomagolás

FIGYELMEZTETÉS

A termék és a csomagolóanyag nem játékszer!

Ne engedje, hogy a gyermekek a műanyag zacskókkal, fóliákkal és apró részekkel játsszanak! Lenyelés és fulladás veszélye áll fenn!

• Nyissa ki a csomagolást, és óvatosan vegye ki a terméket.
• Távolítsa el a csomagolóanyagot, valamint a cso-magolási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze a szállított elemek hiánytalanságát.
• Ellenőrizze, nem szenvedett-e a termék és a tartozékok szállítási sérüléseket. Az esetleges sérüléseket azonnal jelentse a terméket kiszállító szállítmányozónak. Utólagos reklamációkat nem fogadunk el.
• Lehetőleg a jótállási idő lejártáig őrizze meg a cso-magolást.
• A használatba vétel előtt ismerkedjen meg a termékkel a kezelési útmutató alapján.
• Tartozékként, valamint kopó- és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatrészeket szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a termék típusát és gyártási évét.

9 Összeszerelés (1., 2. ábra)

FIGYELMEZTETÉS

Sérülésveszély!

Csak az után dugja be a hálózati csatlakozót a csatlakozóaljzatba, hogy a terméket már előkészítette a használatra.

FIGYELMEZTETÉS

A cserélhető szerszámok élesek lehetnek és használat közben felforrósodhatnak. A cserélhető szerszá-mok kezelése során mindig viseljen védőkesztyűt.

Kiszállításkor egyes alkatrészek le vannak szerelve. Összeszerelésük egyszerű, a következő utasítások figyelembevétele mellett.

Szükséges szerszám:

• Imbuszkulcs, 4 mm (15)
• Műanyag kalapács*
  * = nem feltétlenül tartoznak a szállított elemek közé!

Tisztítsa meg a következő alkatrészeket tiszta, száraz kendővel:

• Fúrótokmány (5)
• Padlólemez (7)
• Tartóoszlop (9)

9.1 Tartóoszlop (9) felszerelése (3. ábra)

1. Tolja a gyorsbefogót (6) a tartóoszlop (9) fölé.
2. Helyezze a tartóoszlopot (9) a padlólemezre (7). Ügyeljen arra, hogy a tartóoszlop (9) alsó végén lévő vezetőcsap illeszkedjen a padlólemez (7) befogadó hornyába.
3. Rögzítse a tartóoszlopot (9) a padlólemezhez (7) a két előre beszerelt M6-os hernyócsavarral (7a). Ehhez egy 4 mm-es imbuszkulcsot használjon (15).

9.2 Markolat (2) felszerelése (3. ábra)

1. Szerelje ki az előre beszerelt M6-os csavart (2b). Ehhez egy 4 mm-es imbuszkulcsot használjon (15).
2. Ügyeljen a távtartó (2d) helyes illeszkedésére.
3. Helyezze a markolatot (2) a kézi orsóvezetőre (2a). Győződjön meg arról, hogy a markolaton (2) lévő furat megegyezik a kézi orsóvezető (2a) furatával.
4. Helyezze be az M6-os csavart (2b) a megfelelő furatokon keresztül, és rögzítse M6-os anyával (2c). Ehhez egy 4 mm-es imbuszkulcsot használjon (15).

9.3 A mélységütköző (1) felszerelése (3. ábra)

1. Helyezze a mélységütközöt (1) felülröl a házon kialakított bemarásba.
2. Szerelje be a szorítókart (12) a házon erre a célra kialakított furatba.

9.4 A párhuzamos ütköző (8) felszerelése (4. ábra)

1. Tolja be a párhuzamos ütközöt (8) a padlólemez (7) hornyainak (7b) megfelelően.
2. Ügyeljen arra, hogy a horonycsapok a szárnyas csavarok alatt (8a) a hornyokban (7b) egy irányba essenek.
3. Állítsa a párhuzamos ütközőt (8) a kívánt pozícióba, és húzza meg szorosan a szárnyas csavarokat (8a).

9.5 Fúrótokmány (5) behelyezése (5. ábra)

FIGYELEM

A fúrótokmány nincs előszerelve!

1. Helyezze a fúrótokmányt (5) a fúróorsó kúpjába.
2. A fúrótokmány hegyére mért néhány könnyű ütés- sel rögzítse a fúrótokmányt (5). Használjon műanyag kalapácsot.

10 Üzembe helyezés előtt

FIGYELMEZTETÉS

Mielőtt beállításokat végez a terméken, mindig húzza ki a hálózati csatlakozót.

• 2x nyitott végű csavarkulcs/dugókulcs 13 mm-es kulcsnyílás*
• Kereszthornyos csavarhúzó*

* = nem feltétlenül tartoznak a szállított elemek közé!

10.1 Használat rögzített gépként (4. ábra)

A hosszú távú használathoz célszerű a terméket egy munkapadra szerelni.

• A gépet stabilan kell felállítani, vagyis munkapadra vagy szilárd alsó állványra kell csavarozni.

• A padlólemezen (7) vannak erre a célra szolgáló rögzítőfuratok.

• Jelölje meg a furatok helyét.

– Úgy helyezze el a terméket, ahogy később telepíteni szeretné.

– Rajzolja fel a munkapadra a fúrandó furatok helyét.

Ezeket a padlólemezen (7) lévő rögzítőfuratok adják meg.

1. Fúrja ki a furatokat a munkapadon (legalább 9 mm-es átmérővel).
2. Helyezze a terméket a fúrt lyukak fölé úgy, hogy azok egybeessenek a padlólemezen (7) lévő rögzítőfuratokkal, és a megfelelő hosszúságú csavarokat* (M8) felülről illessze be a lyukakon keresztül.
3. Csavarja rá az anyákat* (M8) alulról a csavarokra* (M8).
4. Húzza meg az anyákat* (M8) két 13-as* villáskulcs-csal.
   * = nem feltétlenül tartoznak a szállított elemek közé!

10.2 A munkadarab beigazítása (6., 7. ábra)

1. A keresztvonalas lézer (13) bekapcsolásához tolja a be-/kikapcsoló gombot (13a) az „I” állásba.
2. A két lézervonal metszéspontja megmutatja Önnek a fúrási középpontot.
3. Helyezzen egy jelölést a munkadarabon a lézerke-resztnél.

10.3 A munkadarab beszorítása (1., 8. ábra)

• Meg kell bizonyosodni arról, hogy a munkadarab erősen van rögzítve.
• Ne munkáljon meg olyan munkadarabokat, melyek túl kicsik a befogáshoz.
• Használjon munkadarab támasztókat, amennyiben azokra a munkadarab stabilitásához szükség van.
• A gyorsbefogó mélyedése (6) a furat közepéhez legyen igazítva. Ellenkező esetben a fúrószár vagy a fúrótokmány (5) elakadhat a gyorsbefogóban (6).
• Lazítsa meg a gyorsbefogó csavart (6a) az óramutató járásával ellentétes irányba forgatva.
• Tolja fel a gyorsbefogót (6), majd hajtsa félre, hogy helyet biztosítson a munkadarabnak.
• Helyezze el a munkadarabot a keresztvonalas lézer (13) segítségével a 10.2. pontban leírtak szerint.Ügyeljen arra, hogy úgy legyen elhelyezve, hogy a megmunkálás során stabil maradjon.
• A gyorsbefogót (6) engedje felfeküdni a szerszámon.
• A munkadarab befogásához forgassa a gyorsbefogó csavart (6a) az óramutató járásával megegyező irányba.
• Ellenőrizze, hogy a munkadarab biztonságosan és stabilan be van-e szorítva. Nem szabad elmozdul-nia.

10.4 Nagyobb munkadarab beszorítása (4., 8. ábra)

Megjegyzések:

• A párhuzamos ütköző biztosítja, hogy a munkadarab a kívánt pozícióban maradjon. Ez különösen előnyös, ha több furatot kell egyenletes távolságban vagy egyenes vonalban fúrni.

• Használja a párhuzamos ütközót (8) a nagyobb munkadarabok biztonságos rögzítéséhez.

• Lazítsa meg a párhuzamos ütköző (8) szárnyas csavarjait (8a) az óramutató járásával ellentétes irányba forgatva.

• Helyezze a párhuzamos ütközöt (8) a padlólemez (7) hornyaiba (7b).
• Igazítsa a munkadarabot a párhuzamos ütközöhöz (8).
• Húzza meg a párhuzamos ütköző (8) szárnyas csavarjait (8a).
• Rögzítse a munkadarabot a 10.3 pontban leírtak szerint.
• Ellenőrizze, hogy a munkadarab biztonságosan és stabilan be van-e szorítva. Nem szabad elmozdul-nia.

FIGYELMEZTETÉS

Az asztal felső oldalánál szélesebb vagy hosszabb munkadarabok esetén gondoskodjon megfelelő alátámasztásról, pl. állvány vagy fűrészbak használatával.

A padlólemeznél hosszabb vagy szélesebb munkadarabok felborulhatnak, ha nincsenek megfelelően alátámasztva. A munkadarab elbillenése a fúrótokmány vagy a vágó szerszám sérülését okozhatja.

10.5 Magasságállítás beállítása (1. ábra)

1. Tartsa erösen a markolatot (2).
2. Nyissa ki a magasságállító szorítókart (11).
3. Állítsa be a gépfej pozícióját a markolat (2) segítségével.
4. Rögzítse a gépfej pozícióját a szorítókarral (11). Ellenkező esetben károsodhat a fogasléc (10).

10.6 Cserélhető szerszám behelyezése / kivétele (9. ábra)

FIGYELMEZTETÉS

Sérülésveszély!

Csak az után dugja be a hálózati csatlakozót a csatlakozóaljzatba, hogy a terméket már előkészítette használatra.

a

FIGYELMEZTETÉS

Soha ne hagyja a fúrótokmánykulcsot a fúrótokmányban!

Megjegyzés:

Ellenőrizze, hogy a cserélhető szerszám szorosan illeszkedik-e.

A helytelenül vagy nem biztonságosan rögzített cserélhető szerszámok működés közben meglazulhatnak és megsérülhetnek.

• A fúrótokmánykulcskulcsot (14) a fúrótokmánykulcskulcs-tartóban (14a) tárolja.
• Vegye ki a fúrótokmánykulcsot (14) a fúrótokmány-kulcs-tartóból (14a).
• Lazítsa meg a fúrótokmány (5) szorítópofáit a fúrótokmánykulccsal (14).
• Vegye ki a cserélhető szerszámot*.
• Helyezzen be egy új cserélhető szerszámot*.
• Húzza meg a fúrótokmány (5) szorítópofáit a fúrótokmánykulccsal (14).
• Helyezze vissza a fúrótokmánykulcsot (14) a fúrótokmánykulcs-tartóba (14a).
• Ellenőrizze, hogy a cserélhető szerszám* középre állt-e.
• Végezzen egy rövid próbafutást a cserélhető szerszám* körkörös működésének ellenőrzésére.
  * = nem feltétlenül tartoznak a szállított elemek közé!

10.7 A fúrási mélység beállítása (1., 10. ábra)

A mélységütközővel (1) meghatározható a fúrásmély-ség.
1. Helyezzen be egy cserélhető szerszámot a fúrótokmányba (5) a 10.6 pontban leírtak szerint.
2. Tartsa erösen a markolatot (2).
3. Nyissa ki a magasságállító szorítókart (11).
4. Engedje le a fúrótokmányt (5) a markolat (2) fölött a munkadarabra, és tartsa a markolatot (2) ebben a helyzetben.

Ügyeljen arra, hogy a csereszerszám vágóéle ne ér- jen a munkadarabhoz.

1. Ismét húzza meg a szorítókart (11).
2. Oldja ki a mélységütköző (12) szorítókarját (1).
3. Állítsa be a kívánt fúrási mélységet a mélységütköző (1) segítségével.
4. Ismét húzza meg a szorítókart (12).
5. Kapcsolja be a készüléket (lásd 11.1).

6. Engedje le a fúrótokmányt (5) a markolat (2) segítségével.

7. Fúrjon megfelelő előtolással a beállított ütközöig. Válassza ki a megfelelő kenőanyagot a munkadarab és a fúrófej anyaga, valamint a furat típusa alapján.

8. A markolat (2) segítségével állítsa vissza a fúrótokmányt (5) a kiindulási helyzetbe.
9. Végül ellenőrizze a mélységütköző (1) helyzetét. Ha a kijelzett érték nem egyezik a tényleges fúrási mélységgel, a skálamutató (1a) a 10.7.1 pontban leírtak szerint utólag állítható.
10. Ha a beállított fúrási mélységre már nincs szükség, lazítsa meg a mélységütköző (1) szorítókarját (12).

10.7.1 Skálamutató (1a) utólagos beállítása (10. ábra)

1. Lazítsa meg a skálamutató (1a) kereszthornyos csavarját (1b). Használjon csillagcsavarhúzót.
2. Állítsa be a skálamutatót (1a) a megfelelő pozícióba.
3. Húzza meg ismét a kereszthornyos csavart (1b).

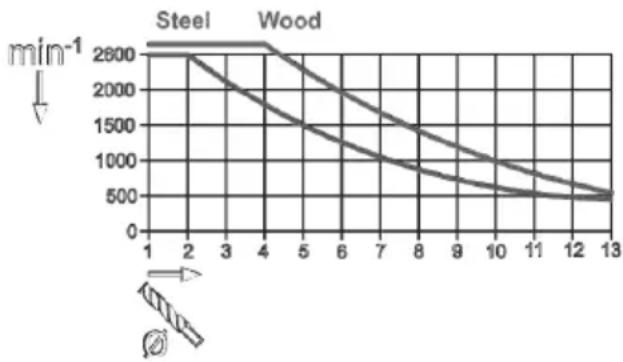

10.8 Fordulatszám beállítása (1. ábra)

Az elektronikus fordulatszám-szabályozással a fordulatszám fokozatmentesen szabályozható:

1. Állítsa be a fordulatszámot a fordulatszám-szabályozó (4) segítségével.
2. Az aktuális fordulatszám a jelölés alapján leolvas-ható a fordulatszám-szabályozóról (4).

11 Kezelés

FIGYELEM

Mielött üzembe helyezné a terméket, feltétlenül szerelje össze teljesen!

FIGYELMEZTETÉS

Sérülésveszély!

Csak az után dugja be a hálózati csatlakozót a csatlakozóaljzatba, hogy a terméket már előkészítette a használatra.

FIGYELMEZTETÉS

A cserélhető szerszámok élesek lehetnek és használat közben felforrósodhatnak. A cserélhető szerszá-mok kezelése során mindig viseljen védőkesztyűt.

Megjegyzések:

• Mielőtt csatlakoztatná a terméket, győződjön meg arról, hogy a típustábla és a hálózat adatai megegyeznek.
• Vegye figyelembe, hogy amikor bekapcsolja a motorral hajtott gép indítási mechanizmusát, akkor azzal a vágószerszámot is üzembe helyezi.
• Ügyeljen arra, hogy a csereszerszám ne érjen a munkadarabhoz a bekapcsolás előtt.
• Ellenőrizze, hogy a megmunkálandó anyagon nincsenek-e idegen testek, például szögek, csavarok stb. és távolítsa el azokat.
• A termék bekapcsolása után várja meg, hogy elérje a kívánt fordulatszámot. Csak ezután kezdjen dolgozni vele.

11.1 A termék be-/kikapcsolása (1. ábra)

Bekapcsolás

1. Dugja a hálózati csatlakozót megfelelően biztosított hálózati csatlakozóaljzatba.
2. A készülék bekapcsolásához nyomja meg az „I” kapcsolót a be-/kikapcsoló kapcsolón (3).

Kikapcsolás

1. A termék kikapcsolásához nyomja meg a „0” kapcsolót a be-/kikapcsoló kapcsolón (3).
2. És várja meg, amíg leáll a termék.

12 Munkavégzési utasítások

FIGYELEM

Az elötolási sebesség és az orsó fordulatszáma meghatározó a cserélhető szerszám élettartama szempontjából!

• A vágási sebességet a fúróorsó fordulatszáma és a cserélhető szerszám átmérője határozza meg.
• Általános szabályként minél nagyobb a cserélhető szerszám átmérője, annál kisebb fordulatszámot kell választani.
• Nagyobb szilárdságú munkadarab esetén nagyobb vágási nyomást kell alkalmazni.
• A cserélhető szerszám ismételt visszahúzásával biztosíthatja a forgács könnyebb eltávolítását.
• A forgács eltávolítása különösen nehéz a mély fura- tok esetében. Ilyenkor csökkentse az előtolást és a fordulatszámot.

- Ahhoz, hogy elkerülje a cserélhető szerszám vágó-élének túlzott kopását, a 8,0 mm-nél nagyobb átmérőjű furatoknál először egy kisebb átmérőjű cserélhető szerszámmal kell előfúrni a furatokat.

12.1 Fúrás (1. ábra)

1. Helyezze el a munkadarabot a keresztvonalas lézer (13) segítségével, majd rögzítse a 10.3. pontban leírtak szerint.
2. Helyezzen be egy cserélhető szerszámot a fúrótokmányba (5) (lásd 10.6).
3. Engedje le a fúrótokmányt (5) a markolat (2) segít-ségével, és igazítsa a cserélhető szerszámot a fú-randó pont fölé a munkadarabba.
4. Kapcsolja be a készüléket (lásd 11.1).
5. Engedje le a fúrótokmányt (5) a markolat (2) segítségével.
6. Megfelelő elötolással és a kívánt mélységben fúrjon a munkadarabba.
7. Válassza ki a megfelelő kenőanyagot a munkadarab és a fúrófej anyaga, valamint a furat típusa alapján.
8. A kívánt furatmélység megcélzása során ügyeljen az esetlegesen szükséges forgácstörésre.
9. Lassan vezesse vissza a fúrótokmányt (5) a markolat (2) segítségével a kiindulási helyzetbe.

* = nem feltétlenül tartoznak a szállított elemek közé!

12.2 Süllyesztés és központfúrás

Ezzel a készülékkel süllyesztést és központfúrást is végezhet.

Ehhez vegye figyelembe, hogy a süllyesztést a legalacsonyabb sebességgel kell végezni, miközben a központfúráshoz nagy sebességre van szükség.

12.3 A fúrótokmány cseréje (5., 9. ábra)

Megjegyzés:

A fúrótokmány cseréjéhez csak a gyártó által jóváha-gyott fúrótokmányt használjon.

Szükséges szerszám:

• Villáskulcs, 27 mm*-es kulcsnyílás

1. Távolítsa el a cserélhető szerszámot a 10.6 pontban leírtak szerint.
2. Rögzítse a fúrótokmányt (5) a fúrótokmánykulcs (14) segítségével.
3. Helyezzen egy 27 mm-es villáskulcsot az anyára (5a), és forgassa az óramutató járásával megegyező irányba lefelé, amíg a fúrótokmány (5) le nem válik a fúróorsóról.
4. Csavarja vissza az anyát (5a) teljesen felfelé a fú-róorsóra.
5. Rögzítse az új fúrótokmányt (5) a 9.5 pontban leírtak szerint.

13 Tisztítás és karbantartás

FIGYELMEZTETÉS

Azokat a javítási és karbantartási munkálatokat, melyeket a jelen üzemeltetési útmutató nem ismertet, végeztesse el szakműhelyben. Csak eredeti pótalkatrészeket használjon.

FIGYELMEZTETÉS

A nem megfelelő karbantartási vagy tisztítási munkák sérüléseket okozhatnak!

FIGYELMEZTETÉS

Tisztítási, javítási és karbantartási munkálatok során a termék váratlanul beindulhat, ami sérüléseket és égési sérüléseket okozhat.

– Kapcsolja ki a terméket.
– Húzza ki a hálózati csatlakozót.
– Hagyja kihülni a terméket.
– Vegye ki a cserélhető szerszámot.

13.1 Tisztítás

• A védőberendezéseket, levegőnyilásokat és a motorházat tartsa portól és szennyeződéstől mentesen, amennyire csak lehetséges. Dörzsölje le a terméket tiszta ronggyal*, vagy fúvassa ki alacsony nyomású sűrített* levegővel. Azt javasoljuk, hogy a terméket minden használat után rögtön tisztítsa meg.
• A terméket a tisztításhoz semmi esetre se merítse vízbe vagy más folyadékba.
• A terméket mindig tartsa tisztán, szárazon, olajtól és kenőzsírtól mentesen. Minden egyes használat után, illetve tárolás előtt távolítsa el róla a port.
• Ne használjon vegyi, lúgos, dörzshatású vagy egyéb agresszív tisztítószereket vagy fertőtlenítő szereket a termék tisztításához, mert ezek kárt tehetnek a felületében.
• Ne tisztítsa a betétszerszámot működés közben.

13.2 Karbantartás

A termék nem igényel karbantartást.

14 Elektromos csatlakozás

A telepített villanymotor üzemkész állapotban van csatlakoztatva. A csatlakozás megfelel a vonatkozó VDE és DIN előírásoknak. Az ügyfél által biztosított hálózati csatlakozásnak, valamint az alkalmazott hosszabbító vezetéknek meg kell felelnie ezen előírásoknak.

14.1 Sérült elektromos csatlakozóvezetékek

Az elektromos csatlakozóvezetékek szigetelései gyakran sérülnek.

Ennek okai a következők:

• megnyomódások, ha a csatlakozóvezetékeket ablak- vagy ajtónyílásokon vezeti át,
• törési helyek a csatlakozóvezeték szakszerűtlen rögzítése vagy elvezetése miatt,
• nyíródási helyek a csatlakozóvezetéken való áthajtás miatt,
• a szigetelés sérülései, amikor a vezetéket kirántják a fali csatlakozóaljzatból,
• repedések a szigetelés öregedése miatt.

Ilyen sérült elektromos csatlakozóvezetékeket nem szabad használni, mivel a szigetelés sérülései miatt életveszélyesek.

Rendszeresen ellenőrizze, nem sérültek-e az elektromos csatlakozóvezetékek. Ügyeljen arra, hogy a csatlakozóvezeték az ellenőrzéskor ne legyen a villamos hálózatra csatlakoztatva.

Az elektromos csatlakozóvezetékeknek meg kell felelniük a vonatkozó VDE- és DIN-előírásoknak. Csak azonos jelölésű csatlakozó vezetékeket használjon.

A csatlakozókábelen kötelező a nyomtatott típusmegnevezés megléte.

A sérült vagy meghibásodott hálózati csatlakozóvezeték cseréjére vonatkozó biztonsági utasítások

Y csatlakoztatási mód

Ha le kell cserélni a hálózati csatlakozóvezetéket, a biztonsági kockázatok elkerülése érdekében ezt a gyártóval vagy annak képviselőjével kell elvégeztetni.

14.2 Váltóáramú motor

Az elektromos szerelvények csatlakoztatását és javítását csak villamossági szakember végezheti.

• A hálózati feszültség értéke 230 V váltóáram legyen.
• A hosszabbító vezeték legfeljebb 25 m hosszú lehet, és legalább 1,5 négyzetmilliméter keresztmetszettel kell rendelkezzen.

15 Szállítás (1. ábra)

1. Szállításhoz válassza le a terméket a villamos hálózatról, és tegye egy másik, arra szolgáló helyre.
2. Hogy megakadályozza a károsodásokat és a sérüléseket, a készüléket szállítás közben biztosítsa a járműben felborulás és elcsúszás ellen.
3. Védje a terméket ütődéstől, ütközéstől és erős rázkódástól, pl. járművel való szállítás során.
4. Ne szállítsa a készüléket a motoregységnél fogva.

Megjegyzés:

A készüléket lehetőség szerint egy másik személy segítségével vigye.

1. Egyik kezével fogja meg a padlólemezt (7), a másikkal pedig stabilizálja a készüléket a házon.

16 Tárolás

A terméket és annak tartozékait sötét, száraz és fagy- mentes, valamint gyermekek számára hozzáférhetetlen helyen tárolja.

Az optimális tárolási hőmérséklet 5 °C és 30 °C között van.

A terméket az eredeti csomagolásban tárolja.

Letakarással védje a terméket a portól és a nedvesség-től. A kezelési útmutatót a termék mellett tárolja.

17 Javítások és pótalkatrészek rendelése

Javítás vagy karbantartás után bizonyosodjon meg róla, hogy minden biztonságtechnikai alkatrészt felhelyezett, és azok kifogástalan állapotban vannak. A sérülésveszélyes alkatrészeket tartsa más személyek és gyerekek számára nem hozzáférhető helyen.

FIGYELEM

A termékfelelősségről szóló törvény szerint nem felelünk azokért a károkért, amelyek szakszerűtlen javítás vagy nem eredeti pótalkatrészek használata miatt keletkeznek.

Bízzon meg egy vevőszolgálatot vagy egy illetékes szakembert. Ez vonatkozik a tartozékokra is.

Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.

Csatlakoztatások és javítások

Az elektromos szerelvények csatlakoztatását és javítását csak villamossági szakember végezheti.

17.1 Pótalkatrész rendelése

Pótalkatrész rendelése esetén a következő adatokat kell megadni:

• Típusmegnevezés
  • Cikkszám
• A típustáblája adatai

Pótalkatrészek / Tartozékok

Fúrótokmány cikkszám: 3906814	001
Fúrótokmánykulcs cikkszám: 3906814014
Párhuzamos ütköző cikkszám: 3906813020
Mélységütköző cikkszám: 3906814013
Skálamutató cikkszám: 3906814012
Szorítókar (magasságütköző/mélységütköző) – cikkszám:	05006250
Gyorsbefogó cikkszám: 3906813021
Szénkefék – Cikksz.:	39068249009
Markolat cikkszám:	3906816004

18 Ártalmatlanítás és újrahasznosítás

A csomagolásra vonatkozó megjegyzések

A csomagolóanyagok újrahasznosíthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.

Megjegyzések az elektromos és elektronikai berendezések ártalmatlanításáról (törvényi rendelkezések)

A leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!

• A leselejtezett akkumulátorokat és elemeket, melyek nincsenek rögzített módon telepítve a készülékbe, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladékkezelésére vonatkozó törvény szabályozza.
• Az elektromos és elektronikai berendezések tulajdonosát, illetve használóját törvény kötelezi a berendezések leadására az élettartamuk lejártával.
• A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülék-röl!
• Az áthúzott kuka ikonja arra utal, hogy a leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell őket ártalmatlanítani.

- A leselejtezett elektromos és elektronikai berendezéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra:

• Önkormányzati hulladékszigetek és gyűjtőhe- lyek (kerületi, illetve települési hulladékudvarok)
  – A LIDL közvetlen visszaadási lehetőséget biztosít fiókjaiban és piacterein. A visszaadás és az ártalmatlanítás díjmentes.
  – Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy előtte új készüléket vásárolt volna nála, illetve ugyanígy leadhatja őket az Ön közelében található illetékes gyűjtőhelyen is.

- A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.

• Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfelhasználóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.
• A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására.

19 Hibaelhárítás

Üzemzavar Lehetséges ok Megoldás
Nem indul be a motor. Sérült a be-/kikapcsoló. Az asztali fúró	gép használata előtt cserélje ki az ösz-szes sérült alkatrészt. Vegye fel a kapcsolatot a helyi szervizközponttal vagy egy illetékes szervizállomás-sal. Minden javítási kísérlet veszélyeket okozhat, ha azt nem képzett szakember végzi.
	Sérült a hálózati vezeték.
Erős rezgések A cserélhető szerszám nem központosan van befogva	Ellenőrizze a cserélhető szerszámot a fúrótokmány-ban
A motor lassan jár, és nem éri el az üzemi sebességet.	A feszültség túl alacsony, tekercselések megsérültek, a kondenzátor leégett.	aEllenőriztesse a feszültséget egy villamossági szak- emberrel! Ellenőriztesse a motort egy szakemberrel! Cseréltesse ki szakemberrel a kondenzátort!
A motor túl zajos. A tekercselések megsérül- tek, a motor meghibásodott.	Ellenőriztesse a motort egy szakemberrel!
A motor könnyen túlmelegszik.	A motor túl van terhelve, elégtelen a motor hűtése	Kerülje a motor túlterhelését, tegye szabaddá a szel- lözőréseket, biztosítva a motor optimális hűtését
A termék munka közben lelas- sul	Túl nagy nyomást fejt ki a munkadarabra.	Kisebb nyomást fejtsen ki a munkadarabra.
A motor nem éri el a teljes tel- jesítményét.	A hálózati berendezés áramkörei túl vannak terhel- ve (lámpák, egyéb motorok stb.).	Ne használjon más termékeket vagy motorokat ugyanazon az áramkörön.

20 EU megfelelőségi nyilatkozat

Az eredeti megfelelőségi nyilatkozat fordítása

Gyártó:

Scheppach GmbH

Saját kizárólagos felelősségünkre kijelentjük, hogy az itt ismertetett termék megfelel az érvényes irányelveknek és szabványoknak.

Márka: PARKSIDE

Termék Asztali fúrógép elektronikus megnevezése: fordulatszám-szabályozással - PTBMOD 710 D1

Cikksz. 3906824974, 3906824975, 3906824977-3906824981, 39068249915, 39068249959

IAN-sz. 477764_2410 Sorozatszám 01001-25208

EU-irányelvek:

2006/42/EG, 2014/30/EU, 2011/65/EU*, (EU) 2015/863

* A nyilatkozat fent megnevezett tárgya teljesíti az Európai Parlament és Tanács 2011. június 8-i, egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvének előírásait.

Alkalmazott szabványok:

EN 62841-1:2015/A11:2022;

EN 62841-3-13:2017;

EN IEC 55014-1:2021;

EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019/A1:2021/A2:2024;

EN 61000-3-3:2013/A1:2019/A2:2021

EN IEC 63000:2018

A dokumentáció felelőse:

Tobias Ihle

Günzburger Str. 69

D-89335 Ichenhausen

A termék megnevezése:Asztali fúrogép elektronikus fordulatszám-szabályozás-sal	Gyártási szám:477764_2410
A termék típusa:PTBMOD 710 D1
A gyártó cégneve, címe, e-mail címe:Scheppach GmbHGünzburger Straße 69DE-89335 IchenhausenE-mail cím: (HU):[e-mail]	Szerviz neve, címe, telefonszáma:ATISGEP KftSzentesi út 100HU - 5903 OrosházaSzerviz forródrót:00800 4003 4003
Az importáló/ forgalmazó neve és címe:Lidl Magyarország Kereskedelmi Bt., H-1037 Budapest, Rádl árok 6.

1. A jótállási idő a Magyarország területén, Lidl Magyarország Kereskedelmi Bt. üzletében történt vásárlás napjától számított 3 év, amely jogvesztő. A jótállási idő a fogyasztó részére történő átadással, vagy ha az üzembe helyezést a forgalmazó, vagy annak megbízottja végzi, az üzembe helyezés napjával kezdódik.
2. A jótállási igény a jótállási jeggyel és/vagy a vásárlást igazoló blokkal érvényesíthető. A jótállási jegy szabálytalan kiállítása, vagy átadásának elmaradása nem érinti a jótállási kötelezettség-vállalás érvényességét. Kérjük, hogy a vásárlás tényének és időpontjának bizonyítására őrizze meg a pénztári fizetésnél kapott jótállási jegyetés a vá- sárlást igazoló blokkot.
3. A vásárlástól számított három munkanapon belül érvényesített csereigény esetén a forgalmazó köteles a terméket kicserélni, feltéve ha a hiba a rendeltetésszerű használatot akadályozza. A jótállási jogokat a termék tulajdonosaként a fogyasztó érvényesítheti az áruházakban, valamint a jótállási tájékoztatóban feltüntetett szervizekben. (A magyar Polgári Törvénykönyv alapján fogyasztónak minősül a szakmája, önálló foglalkozása vagy üzleti tevékenysége körén kívül eljáró természetes személy.) A jótállás ideje alatt a fogyasztó hibás teljesítés esetén kérheti a termék kijavítását, kicserélését, vagy ha a termék nem javítható vagy cserélhető, vagy az a forgalmazónak aránytalan többletköltséggel járna, illetve a fogyasztó kijavításhoz, kicseréléshez fűződő érdeke alapos ok miatt megszűnt, árleszállítást kérhet, vagy elállhat a szerződéstől és visszakérheti a vételárat. A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre.
4. A fogyasztó a hiba felfedezésé után a lehető legrövidebb időn belül köteles a hibát bejelenteni és a terméket a jótállási jogok érvényesítése céljából átadni. A hiba felfedezésétől számított két hónapon belül bejelentett jótállási igényt időben közöltnek kell tekinteni. A közlés elmaradásából eredő kárért a fogyasztó felelős. A jótállási igény érvényesíthetőségének határideje a termék, vagy fődarabjának kicserélése esetén a csere napján újraindul.
5. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön nem szállítható terméket az üzemeltetés helyén kell megjavítani. Abban az esetben, ha a javítás a helyszínen nem végezhető el, a termék ki- és visszaszereléséről, valamint szállításáról a forgalmazónak kell gondoskodnia.
6. A jótállás nem áll fenn, ha a hiba a nem rendeltetésszerű használatból, átalakításból, helytelen tárolásból, vagy a használati utasítástól eltérő kezelésből, vagy bármely a vásárlást követő behatásból fakad, vagy elemi kár okozta, és azt a forgalmazó, vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó alkatrészek (világító-testek, gumiabroncsok stb.) rendeltetésszerű elhasználódására. A szerviz és a forgalmazó a kijavítás során nem felel a terméken a fogyasztó vagy harmadik személyek által tárolt adatokért vagy beállításokért.
7. Fogyasztói jogvita esetén a fogyasztó a megyei (fővárosi) kereskedelmi és iparkamarák mellett működő békélte-tő testület eljárását is kezdeményezheti.
   A jótállás a fogyasztó törvényből eredő szavatossági jogait és azok érvényesíthetőségét nem érinti..

Kijavítást ellenőrző szelvény:

A jótállási igény bejelentésének időpontja: A hiba oka:
Javításra átvétel időpontja: A hiba javításának módja:
A fogyasztó részére történő visszaadás időpontja:
A szerviz bélyegzője, kelt és aláírás:

Kicserélést ellenőrző szelvény:

A jótállási igény bejelentésének időpontja:
Kicserélés időpontja:
A jótállási igény bejelentésének időpontja:

Garanciális eset lebonyolítása

Igényének gyors feldolgozása érdekében kérjük, kövesse az alábbi útmutatásokat:

• Amikor hozzánk fordul, a vásárlás igazolására minden esetben tartsa kéznél a pénztári bizonylatot és a cikkszámot (pl. IAN 477764_2410).
• A cikkszám a termék típustáblájáról olvasható le, illetve bele van gravírozva a termékbe, valamint az útmutató címlapján (bal oldalt alul) és a termék hátoldalán vagy alján elhelyezett matricán is fel van tüntetve.
• Amennyiben működési hiba lép fel, vagy egyéb hiányosság tapasztalható, először lépjen kapcsolatba az alább megnevezett szervizrészleggel telefonon vagy e-mailben.
• A hibásnak vélt terméket a vásárlást igazoló számlát (pénztári bizonylatot) mellékelve, a hiba vagy hiányosság mibenlétének leírásával és a hiba időpontjának megadásával díjmentesen elküldheti az illetékes szervizrészleg postacímére.
• A parkside-diy.com címen megtekinthető és letölthető ez a kézikönyv és számos

másik is. Ezzel a QR-kóddal közvetlenül a parkside-diy.com oldalra jut. Válassza

ki az országot, és keresse meg a keresési ablak révén a kezelési útmutatót. A cikkszám (IAN) 477764_2410 megadásával juthat el az adott termékhez tartozó kezelési útmutatóhoz.

Szerviz elérhetősége (HU):

Név: ATISGEP Kft

Szentesi út 100

HU - 5903 Orosháza

Telefon: [phone]

E-mail: [e-mail]

Székhely: Magyarország

Spis treści

Versione delle informazioni · Stav informaci · Stav informacií · Az információk kelte · Stan informacji · Informationsstatus

Update: 03/2025 · Ident.-No.: 477764_2410_39068249915
