GEBRUIKSAANWIJZING PTBMOD 710 D1 PARKSIDE

Tafelboormachine met elektronische toerentalregeling Gebruiks- en veiligheidsvoorschriften Vertaling van de originele gebruiksaanwijzing

Vouw voor het lezen de pagina met de afbeeldingen uit en maak u vervolgens vertrouwd met alle functies van het product.

ES

NL / BE Gebruiks- en veiligheidsvoorschriften Pagina 51

1 Verklaring van de symbolen op het product.... 52

2 Inleiding.... 53

3 Productbeschrijving (afb. 1-10).... 53

4 Inhoud van de levering (afb. 2).... 53

5 Beoogd gebruik.... 53

6 Veiligheidsvoorschriften 54

10 Voor de ingebruikname 59

11 Bediening.... 61

12 Werkinstructies 61

13 Reiniging en onderhoud.... 62

14 Elektrische aansluiting 62

17 Reparatie en reserveonderdelen bestellen 63

18 Afvalverwerking en hergebruik.... 63

19 Verhelpen van storingen 64

20 EU-conformiteitsverklaring 65

21 Garantiebewijs 66

22 Explosietekening 184

1 Verklaring van de symbolen op het product

Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico's. De veiligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico's en kunnen de juiste maatregelen betreffende ongevallenpreventie niet vervangen.

	Lees voorafgaand aan de ingebruikname de gebruikshandleiding en de veiligheidsvoorschriften!
	Let op! Het niet in acht nemen van de op het product aangebrachte veiligheidstekens e waarschuwingen alsook het niet in acht nemen van de veiligheids- en bedieningsaanwijzingen kan tot ernstig of zelfs dodelijk letsel leiden.
	Draag een veiligheidsbril.
	Draag gehoorbescherming.
	Draag een haarnetje!
	Draag geen handschoenen tijdens het gebruik!
	Let op! Houd uw handen uit de buurt van het roterende inzetgereedschap.
	Let op! Laserstraling
	Boordiameter
	Boorkophouder
	Voer onderhouds-, ombouw-, instel- en reinigingswerkzaamheden alleen uit als het product is uitgeschakeld en de voedingsstekker is verwijderd!
	Het product voldoet aan de geldende EU-bepalingen.

2 Inleiding

Fabrikant:

Scheppach GmbH

Wij wensen u veel plezier en succes bij het werken met uw nieuwe product.

Aanwijzing:

De fabrikant van dit product is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aansprakelijk voor schade die aan dit product of door dit product ontstaan bij:

• Ondeskundige behandeling
• Het niet in acht nemen van de gebruikshandleiding
• Reparaties door derden, niet geautoriseerde vakmensen
• Inbouw en vervanging van niet-originele reserveonderdelen
• Gebruik dat niet conform de voorschriften is
• uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE0113.

Let op:

De gebruikshandleiding maakt deel uit van dit product.

Deze bevat belangrijke aanwijzingen, hoe u met het product veilig, vakkundig en economisch werkt, hoe u gevaren vermijdt, reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het product verhoogt. Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het product geldende voorschriften van uw land in acht nemen.

Maak u voor aanvang van de werkzaamheden bekend met alle bedienings- en veiligheidsinstructies. Gebruik het product uitsluitend als beschreven en voor de aangegeven toepassingen. Bewaar de gebruikshandleiding daarom goed, en verstrek alle documentatie als het product wordt doorgegeven aan derden.

3 Productbeschrijving (afb. 1-10)

1. Diepteaanslag (met schaalverdeling)

1a. schaalindicator

1b. Kruiskopschroef

1. Handgreep

2a. Handspilgeleiding

2b. Bout M6

2c. Moer M6

2d. Afstandhouder

1. Aan/uit-schakelaar

2. toerenregelaar

3. Boorkop

5a. moer

1. snelspanner
   6a. Snelspanschroef
2. Bodemplaat
   7a. Stelbout (M6)
   7b. Groef
3. Parallelaanslag
   8a. Vleugelschroeven
4. Kolombuis
   9a. Geleidingspennen
5. tandheugel
6. Klemhendel (hoogteverstelling)
7. Klemhendel (diepteaanslag)
8. Kruislijnlaser
   13a. Aan/uit-schakelaar
9. Boorkopsleutel
   14a. Houder boorkopsleutel
10. Inbussleutel 4 mm

4 Inhoud van de levering (afb. 2)

Pos. Aantal Aanduiding

1. 1 x Diepteaanslag (met schaalverdeling)

2.1 x Handgreep

2d. 1 x Afstandhouder

5.1 x Boorkop

1. 1 x snelspanner

2. 1 x Bodemplaat

3. 1 x Parallelaanslag

4. 1 x Kolombuis

5. 1 x Klemhendel (diepteaanslag)

6. 1 x Boorkopsleutel

7. 1 x Inbussleutel 4 mm

1 x Tafelboormachine

1 x Gebruikshandleiding

5 Beoogd gebruik

De tafelboormachine is ontworpen voor het boren in metaal, hout, kunststof en tegels. Er kunnen schachtboren met een boordiameter van 1,5 mm tot 13 mm worden gebruikt.

Het product mag uitsluitend worden gebruikt waarvoor het bedoeld is. Elk ander of verdergaand- is niet volgens de voorschriften. Voor hieruit ontstane schade of verwondingen, van welke soort dan ook, is de gebruiker en niet de fabrikant aansprakelijk.

Ook de naleving van de veiligheidsvoorschriften, de montagehandleiding en de aanwijzingen in de gebruikshandleiding maken deel uit van het beoogd gebruik.

Personen, die het product bedienen of onderhoud aan het product verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelijke gevaren.

De fabrikant is niet aansprakelijk voor wijzigingen die aan het product worden aangebracht en de hieruit voortvloeiende schade.

Het product mag uitsluitend met de originele onderde- len en originele accessoires van de fabrikant worden gebruikt.

De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aangegeven afmetingen moeten in acht worden genomen.

Let erop dat onze producten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het product in bedrijfsmatige, ambachtelijke of industriële ondernemingen of bij soortgelijke werkzaamheden worden ingezet.

Verklaring van de signaalwoorden in de gebruikshandleiding

GEVAAR

Signaalwoord voor aanduiding van een direct aanwezige, gevaarlijke situatie die, indien deze niet wordt vermeden, de dood of ernstige verwondingen tot gevolgd heeft.

WAARSCHUWING

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot de dood of ernstige verwondingen kan leiden.

VOORZICHTIG

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot geringe of matige verwondingen kan leiden.

LET OP

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, materiële schade aan producten of eigendommen tot gevolg kan hebben.

6 Veiligheidsvoorschriften

Algemene veiligheidsvoorschriften voor elektrische apparaten

WAARSCHUWING

Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en technische gegevens die bij dit elektrische gereedschap zijn meegeleverd.

Nalatigheden bij het niet naleven van de onderstaande aanwijzingen kunnen elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik.

Het in de veiligheidsvoorschriften gebruikte begrip "Elektrisch gereedschap" is van toepassing op netgevoed elektrisch gereedschap (met netsnoer) of op accugevoed elektrisch gereedschap (zonder netsnoer).

1) Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Rommel of slecht verlichte werkplaatsen kunnen leiden tot ongevallen.
b) Werk met het elektrisch gereedschap niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeistoffen, gas of stof bevinden. Elektrisch apparaat produceert vonken, waardoor stof of dampen kunnen ontbranden.
c) Houd kinderen en andere personen tijdens het gebruik uit de buurt van het elektrische gereedschap. Bij afbuiging kunt u de controle over het elektrische apparaat verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekker samen met geaard elektrisch gereedschap. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schok.
b) Let op dat u geen fysiek contact maakt met ge-aarde onderdelen zoals bijv. buizen, radiatoren, elektrische haarden, koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw li-chaam geaard is.
c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Het indringen van water in een elektrisch apparaat vergroot het risico op een elektrische schok.
d) Gebruik het netsnoer niet om het elektrische gereedschap te dragen, aan op te hangen of om de stekker uit het stopcontact te trekken. Houd het netsnoer uit de buurt van hitte, scherpe ran-

den of bewegende delen. Beschadigde of opgewikkelde snoeren verhogen het risico op een elektrische schok.

e) Als u met een elektrisch gereedschap in de open lucht werkt, gebruik dan alleen een verlengsnoer dat ook geschikt is voor gebruik buitenshuis. De toepassing van een voor buitenshuis gebruik geschikt verlengsnoer vermindert het risico op een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving niet kan worden vermeden, gebruik dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar voorkomt het risico op een elektrische schok.

3) Veiligheid van personen

a) Wees altijd voorzichtig, let op waar u mee bezig bent en ga verstandig te werk bij werkzaamheden met elektrisch gereedschap. Maak geen gebruik van elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicamenten. Een moment van onachtzaamheid bij gebruik van het elektrische gereedschap kan leiden tot ernstig letsel.
b) Draag persoonlijke beschermingsmiddelen en ook altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, al naar gelang het soort gereedschap en de toepassing ervan, verkleint het risico op verwondingen.
c) Vermijd ingebruikname zonder toezicht. Controleer of het elektrisch gereedschap is uitgeschakeld voordat u het op de stroomvoorziening en/of de accu aansluit, het gereedschap oppakt of draagt. Als u tijdens het dragen van het elektrische gereedschap uw vinger op de schakelaar hebt of het reeds ingeschakelde elektrische apparaat op de stroomvoorziening aansluit, kan dit tot letsel en ongevallen leiden.
d) Verwijder instelgereedschap of de moersleutel, voordat u het elektrische gereedschap inschakelt. Een gereedschap of sleutel dat/die zich in een draaiend onderdeel van het elektrische gereedschap bevindt, kan verwondingen veroorzaken.
e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat u altijd stabiel staat. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.
f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loszittende kleding, sieraden of lange haren kunnen worden vastgegrepen door bewegende delen.

g) Als stofafzuig- en -opvanginrichtingen kunnen worden gemonteerd, moeten deze worden aangesloten en juist worden toegepast. Het gebruik van een stofafzuiging kan gevaar door stof verminderen.
h) Voorkom een vals gevoel van zekerheid en houd u altijd aan de veiligheidsvoorschriften voor elektrische apparaten, ook als u ervaren bent met het elektrisch apparaat. Achteloos handelen kan in een fractie van een seconde tot ernstige verwondingen leiden.

4) Gebruik en behandeling van het elektrische gereedschap

a) Zorg dat het elektrische gereedschap niet overbelast raakt. Gebruik voor de werkzaamheden het daarvoor bedoelde elektrische gereedschap. Met het juiste elektrische apparaat werkt u beter en veiliger in het aangegeven vermogensbereik.
b) Gebruik geen elektrisch apparaat, waarvan de schakelaar defect is. Een elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.
c) Trek de stekker uit het stopcontact en/of verwijder de uitneembare accu voordat u de apparaatinstellingen wijzigt, inzetstukken vervangt of het elektrische apparaat weglegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap per ongeluk wordt gestart.
d) Bewaar niet-gebruikte elektrische apparaten buiten bereik van kinderen. Laat het elektrisch apparaat niet gebruiken door personen die er niet mee vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Elektrische apparaten zijn gevaarlijk als ze door onervaren personen worden gebruikt.
e) Voer zorgvuldig onderhoud uit aan elektrische apparaten en inzetstukken. Controleer of bewegende delen probleemloos functioneren en niet klemmen, of onderdelen gebroken of beschadigd zijn, waardoor de functie van het elektrische gereedschap wordt beïnvloed. Laat beschadigde onderdelen voor gebruik van het elektrische apparaat eerst repareren. Veel ongevallen ontstaan door slecht onderhouden elektrische apparaten.

f) Houd snijgereedschap scherp en schoon. Zorg-vuldig onderhouden snijgereedschap met scherpe snijranden klemt minder snel vast en is makkelijker te gebruiken.

g) Gebruik elektrische apparaten, inzetstuk, inzetstukken enz. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de omstandigheden waarin gewerkt wordt en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere toepassingen dan het voorgeschreven gebruik kan leiden tot gevaarlijke situaties.

h) Houd grepen en greepoppervlakken droog, schoon en vrij van olie en vet. Als grepen en greepoppervlakken glad zijn, kan het elektrisch gereedschap in onvoorziene situaties niet veilig bediend en onder controle gehouden worden.

5) Service

a) Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd deskundig personeel repareren met uitsluitend originele reserveonderdelen. Hiermee wordt de veiligheid van het elektrische gereedschap gewaarborgd.

Veiligheidsvoorschriften voor draagbare boormachines

a) De boormachine moet vastgezet worden. Een onjuist bevestigde boormachine kan bewegen of kantelen en dit kan verwondingen veroorzaken.
b) Het werkstuk moet met de werkstuksteun worden vastgeklemd of bevestigd. Boor niet in werkstukken die te klein zijn om veilig vast te klemmen. Als u het werkstuk met de hand vasthoudt, kan dat tot verwondingen leiden.
c) Draag geen handschoenen. Handschoenen kunnen door draaiende delen of boorspaanders worden vastgegrepen, wat tot verwondingen kan leiden.
d) Houd uw handen buiten het boorbereik als het elektrisch gereedschap in bedrijf is. Contact met draaiende delen of boorspaanders kan verwondingen veroorzaken.
e) Het boorgereedschap moet draaien voordat u het naar het werkstuk brengt. Anders kan de boor in het werkstuk vastlopen en kunnen onverwachte bewegingen van het werkstuk verwondingen veroorzaken.
f) Als de boor vastloopt, moet u de boor niet verder naar beneden duwen en het elektrisch gereedschap uitschakelen. Bepaal de oorzaak van het vastlopen en verhelp dit probleem. Het vastlopen kan tot een onverwachte beweging van het werkstuk en tot verwondingen leiden.
g) Voorkom lange boorspaanders door de neerwaartse druk regelmatig te onderbreken. Scherpe metaalspaanders kunnen vast komen te zitten en verwondingen veroorzaken.
h) Verwijder nooit boorspaanders uit het boorbereik als het elektrisch gereedschap in bedrijf is. Om spaanders te verwijderen, beweegt u het boorgereedschap van het werkstuk af, schakelt u het elektrisch gereedschap uit en wacht u tot het boorgereedschap is gestopt. Gebruik hulpmiddelen zoals een borstel of haak om de spaanders te verwijderen. Contact met draaiende delen of boorspaanders kan verwondingen veroorzaken.

i) Het toegestane toerental van inzetstukken met een nominaal toerental moet minstens zo hoog zijn als het maximale toerental dat op het elektrisch gereedschap staat vermeld. Accessoires die sneller draaien dan toegestaan, kunnen afbreken en weggeslingerd worden.

6.1 Laserstraling

Let op: Laserstraling

Niet in de laserstraal kijken

Laserklasse 2

Bescherm uzelf en uw omgeving door het nemen van de juiste voorzorgsmaatregelen ten behoeve van ongevallenpreventie!

• Niet direct in de laserstraal kijken zonder oogbescherming.
• Nooit direct in de straalbundel kijken.
• Richt de laserstraal nooit op reflecterende oppervlakken en personen of dieren. Ook een laserstraal met een laag vermogen kan oogletsel veroorzaken.

VOORZICHTIG

Als andere dan de hier aangegeven handelswijzen worden toegepast, kan dit tot een gevaarlijke stralingsexplosie leiden.

• Lasermodule nooit openen. Dit kan tot onverwachte blootstelling aan straling leiden.
• Als u het product langere tijd niet gebruikt, moet u de accu's verwijderen.
• De laser mag niet door laser van een ander type worden vervangen.
• Reparaties aan de laser mogen uitsluitend door de fabrikant van de laser of een bevoegde dealer worden uitgevoerd.

Restrisico's

Het product is vervaardigd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kan tijdens de werkzaamheden sprake zijn van enkele restrisico's.

• Gevaar voor de gezondheid, veroorzaakt door elektriciteit bij gebruik van onjuiste snoeren.

• Bovendien kunnen er ondanks alle getroffen voorzieningen verborgen restrisico's bestaan.

• Restrisico's kunnen worden geminimaliseerd als de "veiligheidsvoorschriften" en het "gebruik conform de voorschriften" alsook de bedieningshandleiding worden opgevolgd.

• Vermijd onvoorziene ingebruikname van het product.
• Houd uw handen buiten de werkomgeving, wanneer het product in bedrijf is.
• Onopzettelijk inschakelen van het product.
• Volg de in de gebruikshandleiding voorgeschreven onderhouds- en veiligheidsvoorschriften op.

WAARSCHUWING

Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat het elektrische apparaat wordt gebruikt.

Nominale spanning 230 - 240 V~ 50Hz
Nominaal vermogen 710 W (S1*)	900 W (S6* 10%)
Stationair toerental n_0	500 - 2600 min ^-1
Beschermingsklasse II
Beschermingsgraad IPX0
Boorkop B16	(1,5 mm – 13 mm)
Max. boordiameter (afhankelijk van de boorkwaliteit)
Staal:	13 mm
Hout:	40 mm
Boorslag 70 mm
Boorkopafstand tot bodemplaat (zonder inzetgereedschap)	280 mm
Reikwijdte 125 mm
Laserklasse II
Aslengte laser 650 nm
Laservermogen < 1 mW
Gewicht (volledig gemonteerd)	7,6 kg

Technische wijzigingen voorbehouden!

\*Bedrijfsmodus S1 (continubedrijf)

Het product kan continu met het aangegeven vermogen worden gebruikt.

\*Bedrijfsmodus S6

Ononderbroken periodiek bedrijf. Het gebruik is opgebouwd uit een opstarttijd, een tijd met een constante belasting en een uitlooptijd. De cyclusduur bedraagt 10 minuten en de relatieve inschakelduur bedraagt 10% van de cyclustijd.

Geluid en trilling

WAARSCHUWING

Lawaai kan ernstige gezondheidsklachten tot gevolg hebben. Als het geluid van de machine hoger is dan 85 dB, draag dan geschikte gehoorbescherming voor u en personen in de omgeving.

De geluids- en trillingswaarden zijn bepaald volgens EN 62841-1.

Geluidswaarden

Geluidsdrukniveau L_pA	80,1 dB
Meetonnauwkeurigheid K_pA	3 dB
Geluidsvermogensniveau L_wA	93,1 dB
Meetonzekerheid K_wA	3 dB

Trillingskenwaarden (hand-arm-trilling)

Vibratie a_h

≤ 2,5 m/s^2

De aangegeven totale trillingswaarde en de aangegeven geluidsemissiewaarde zijn gemeten volgens een standaardtestmethode en kunnen worden gebruikt om elektrische apparaten met elkaar te vergelijken.

De aangegeven geluidsemissiewaarden en de aangegeven totale trillingswaarde kunnen ook worden gebruikt als voorlopige indicatie van de belasting.

WAARSCHUWING

De geluidsemissies kunnen van de opgegeven waarde afwijken wanneer de machine daadwerkelijk wordt gebruikt. Dit is afhankelijk van de wijze waarop het elektrisch apparaat wordt gebruikt en de aard van het werkstuk dat wordt bewerkt.

Probeer om de belasting zo gering mogelijk te houden. Zo kan bijvoorbeeld de werktijd worden beperkt. Hierbij moeten alle aspecten van de bedrijfscyclus in aanmerking worden genomen (zoals de tijd dat de machine uitgeschakeld is en de tijd dat deze ingeschakeld is, maar onbelast draait).

8 Uitpakken

WAARSCHUWING

Het product en de verpakkingsmaterialen zijn geen kinderspeelgoed!

Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

• Open de verpakking en haal het product er voorzichtig uit.
• Verwijder het verpakkingsmateriaal evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
• Controleer of de inhoud van de levering volledig is.
• Controleer het product en de hulpstukken op transportschade. Meld eventuele schade direct bij het transportbedrijf dat het product heeft bezorgd. Reclamaties op een later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden bekend met het product aan de hand van de gebruikshandleiding.
• Gebruik bij accessoires alsook slijtage- en reserveonderdelen uitsluitend originele onderdelen. Reserveonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het product aan.

9 Montage (afb. 1, 2)

WAARSCHUWING

Gevaar voor letsel!

Steek de voedingsstekker pas in het stopcontact als het product klaar is voor gebruik.

WAARSCHUWING

Inzetstukken kunnen scherp zijn en tijdens het gebruik heet worden. Draag altijd veiligheidshandschoenen, als u met inzetgereedschap werkt.

Bij de levering zijn er enkele delen gedemonteerd. De montage is eenvoudig, indien de volgende aanwijzingen in acht worden genomen.

Benodigd gereedschap:

• Inbussleutel, 4 mm (15)
- Kunststofhamer*

* = niet altijd meegeleverd!

Reinig de volgende onderdelen met een schone en droge doek:

• Boorkop (5)
• Bodemplaat (7)
• Kolombuis (9)

9.1 Kolombuis (9) monteren (afb. 3)

1. Schuif de snelspanner (6) over de kolombuis (9).
2. Plaats de kolombuis (9) in de bodemplaat (7). Let op dat de geleidingspen aan het einde van de kolombuis (9) in de uitsparing van de opname van de bodemplaat (7) valt.
3. Fixeer de kolombuis (9) met de twee voorgemon- teerde stelbouten M6 (7a) op de bodemplaat (7). Gebruik een inbussleutel 4 mm (15).

9.2 Handgreep (2) monteren (afb. 3)

1. Demonteer de voorgemonteerde bout M6 (2b). Gebruik een inbussleutel 4 mm (15).
2. Let op de juiste bevestiging van de afstandhouder (2d).
3. Plaats de handgreep (2) op de handspilgeleiding (2a). Zorg ervoor dat het boorgat van de handgreep (2) overeenkomt met het boorgat in de handspilgeleiding (2a).
4. Steek de bout M6 (2b) door de overeenkomende boorgaten en borg deze met een moer M6 (2c). Gebruik een inbussleutel 4 mm (15).

9.3 Diepteaanslag (1) monteren (afb. 3)

1. Breng de diepteaanslag (1) van bovenaf in de uit-sparing van de behuizing.
2. Monteer de klemhendel (12) in de daarvoor aanwezige boring op de behuizing.

9.4 Parallelaanslag (8) monteren (afb. 4)

1. Schuif de parallelaanslag (8) in de groeven (7b) van de grondplaat (7).
2. Zorg ervoor dat de schuifblokken onder de vleugelschroeven (8a) op de groeven (7b) zijn uitgelijnd.
3. Verplaats de parallelaanslag (8) naar de gewenste positie en draai de vleugelschroeven (8a) vast.

9.5 Boorkop (5) aanbrengen (afb. 5)

LET OP

De boorkop is niet voorgemonteerd!

1. Bevestig de boorkop (5) aan de conus van de boorspil.

2. Zet de boorkop (5) vast met een paar lichte tikken op de punt van de boorkop. Gebruik een kunststofhamer.

10 Voor de ingebruikname

WAARSCHUWING

Trek altijd de voedingsstekker eruit voordat u instellingen aan het product uitvoert.

- 2x steeksleutel/dopsleutel SW 13 mm*

• Kruiskopschroevendraaier*

* = niet altijd meegeleverd!

10.1 Gebruik als vaste machine (afb. 4)

Het product moet voor continu gebruik op een werkbank worden gemonteerd.

• Het product moet stabiel worden opgesteld, dit betekent op bijv. een werkbank of een vast onderstel vastgeschroefd worden.

• Voor dit doeleinde bevinden zich bevestigingsgaten in de bodemplaat (7).

• Markeer de boorgaten.

• Plaats het product zoals deze later moet worden geïnstalleerd.

• Teken de posities van de te boren gaten af op de werkbank.
  Deze worden bepaald door de bevestigingsboorgaten in de bodemplaat (7).

• Boor de gaten (ten minste 9 mm) door de werkbank.

• Plaats het product zodanig over de geboorde gaten dat ze overeenkomen met de bevestigingsboorgaten in de bodemplaat (7) en steek de bouten* (M8) met een geschikte lengte van bovenaf door de gaten.
• Schroef de moeren* (M8) van onderaf op de bouten* (M8).
• Draai de moeren* (M8) vast met twee steeksleutels SW13*.

* = niet altijd meegeleverd!

10.2 Werkstuk uitlijnen (afb. 6, 7)

1. Voor het inschakelen van de kruislijnlaser (13) drukt u de aan/uit-schakelaar (13a) in de positie "I".
2. Het snijpunt van beide laserlijnen geeft het boormiddelpunt weer.
3. Lijn uw markering op het werkstuk uit op het laserkruis.

10.3 Werkstuk vastklemmen (afb. 1, 8)

• Zorg ervoor dat het werkstuk goed is bevestigd.
• Bewerk geen werkstukken die te klein zijn om te kunnen worden vastgeklemd.
• Gebruik extra werkstuksteunen als dit nodig is voor de stabiliteit van het werkstuk.

• De uitsparing van de snelspanner (6) moet gecentreerd ten opzichte van het boorgat zijn uitgelijnd. Anders kan de boor of boorkop (5) door de snelspanner (6) worden geblokkeerd.

• Draai de snelspanschroef (6a) tegen de klok in om hem te openen.

• Schuif de snelspanner (6) omhoog en klap deze opzij om plaats voor het werkstuk te maken.
• Positioneer het werkstuk met behulp van de kruislijnlaser (13) zoals beschreven onder 10.2. Zorg ervoor dat het uitgelijnd is, zodat het tijdens de bewerking stabiel blijft.
• Laat de snelspanner (6) op het werkstuk rusten.
• Draai de snelspanschroef (6a) rechtsom om het werkstuk vast te klemmen.
• Controleer of het werkstuk goed en stevig vastgeklemd zit. Het mag niet bewegen.

10.4 Grotere werkstuk vastklemmen (afb. 4, 8)

Aanwijzingen:

• Een parallelaanslag zorgt ervoor dat het werkstuk in de gewenste positie wordt gebracht. Dit is vooral handig als er meerdere gaten met gelijke tussenruimte of in een rechte lijn geboord moeten worden.

• Draai de parallelaanslag (8) rechtsom om het grote-re werkstuk vast te klemmen.

• Draai de vleugelschroeven (8a) van de parallelaanslag (8) tegen de klok in om ze los te maken.

• Schuif de parallelaanslag (8) in de groeven (7b) van de bodemplaat (7).
• Lijn het werkstuk uit op de parallelaanslag (8).
• Draai de vleugelschroeven (8a) van de parallelaanslag (8) vast.
• Span het werkstuk zoals beschreven bij 10.3.
• Controleer of het werkstuk goed en stevig vastgeklemd zit. Het mag niet bewegen.

WAARSCHUWING

Bij werkstukken die breder of langer zijn dan het ta-felblad, moet u voor voldoende ondersteuning zor-gen, bijvoorbeeld met onderstellen of zaagbokken.

Werkstukken die langer of breder zijn dan de bodemplaat van het product, kunnen omkantelen als ze niet stevig worden ondersteund. Als het werkstuk kantelt, kan de boorkop of het snijgereedschap beschadigd raken!

10.5 Hoogteverstelling instellen (afb. 1)

1. Houd de handgreep (2) vast.
2. Open de klemhendel (11) van de hoogteverstelling.
3. Bepaal de positie van de productkop met de hand-greep (2).
4. Borg de positie van de productkop met de klemhendel (11). Als dit niet wordt gedaan, kan de tandheugel (10) beschadigd raken.

10.6 Inzetgereedschap plaatsen/ verwijderen (afb. 9)

WAARSCHUWING

Gevaar voor letsel!

Steek de voedingsstekker pas in het stopcontact als het product klaar is voor gebruik.

WAARSCHUWING

Laat de boorkopsleutel nooit in de boorkop zitten!

Aanwijzing:

Controleer of het inzetstuk goed past.

Inzetstuk dat verkeerd of niet goed bevestigd is, kan tijdens het gebruik losraken en u verwonden.

- U kunt de boorkopsleutel (14) opbergen in de houder voor de boorkopsleutel (14a).

1. Neem de boorkopsleutel (14) uit de houder voor de boorkopsleutel (14a).

2. Maak de houder van de boorkop (5) los met de boorkopsleutel (14).

3. Verwijder het inzetgereedschap*.

4. Plaats een nieuw inzetgereedschap*.

5. Maak de houder van de boorkop (5) vast met de boorkopsleutel (14).

6. Plaats de boorkopsleutel (14) terug in de houder voor de boorkopsleutel (14a).

7. Controleer de gecentreerde positie van het inzetgereedschap*.

8. Voer een korte testrun uit om de rondloop van het inzetgereedschap* te controleren.

* = niet altijd meegeleverd!

10.7 Boordiepte instellen (afb. 1, 10)

Met de diepteaanslag (1) kunt u de boordiepte bepalen.

1. Plaats een inzetgereedschap in de boorkop (5) zoals beschreven onder 10.6.
2. Houd de handgreep (2) vast.
3. Open de klemhendel (11) van de hoogteverstelling.

4. Laat de boorkop (5) over de handgreep (2) op het werkstuk zakken en houd de handgreep (2) in deze positie. Zorg ervoor dat de snede van het inzetgereedschap het werkstuk niet raakt.

5. Trek de klemhendel (11) weer aan.

6. Draai de klemhendel (12) van de diepteaanslag (1).

7. Stel de gewenste boordiepte in via de diepteaanslag (1).

8. Trek de klemhendel (12) weer aan.

9. Schakel het product in (zie 11.1).

10. Laat de boorkop (5) over de handgreep (2) zakken.

11. Boor met geschikte voeding tot de vooraf ingestelde aanslag. Selecteer het juiste smeermiddel op basis van het materiaal van het werkstuk en de boor, en het type boorgat.

12. Breng de boorkop (5) weer terug in de uitgangspositie, met behulp van de handgreep (2).

13. Controleer aansluitend de positie van de diepte-aanslag (1). Als de weergegeven maat niet overeenkomt met de feitelijke boordiepte, kan de aanwijzer (1a) worden bijgesteld, zoals beschreven onder 10.7.1.

14. Als de ingestelde boordiepte niet vereist is, draait u de klemhendel (12) van de diepte-aanslag (1) los.

10.7.1 Aanwijzer (1a) bijstellen (afb. 10)

1. Draai de kruiskopschroef (1b) van de aanwijzer (1a) los. Gebruik een kruiskopschroevendraaier.

2. Plaats de aanwijzer (1a) in de juiste positie.

3. Draai de kruiskopschroef (1b) weer vast.

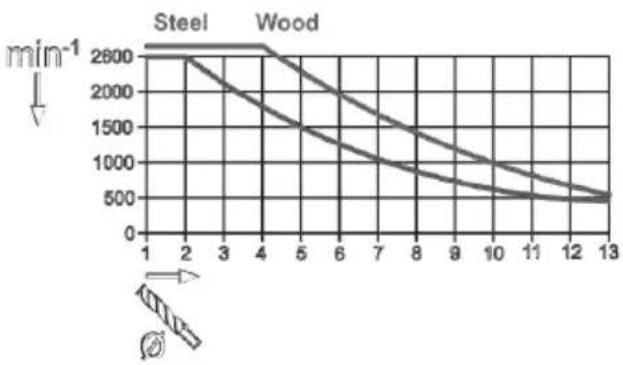

10.8 Toerental instellen (afb. 1)

Met de elektronische toerenregeling kunt u het toerental traploos instellen:

1. Stel het toerental in met behulp van de toerenregelaar (4).

2. Het actuele toerental kan aan de hand van de mar- kering op de toerenregelaar (4) worden afgelezen.

11 Bediening

LET OP

Het product voor de ingebruikstelling in ieder ge- val volledig monteren!

WAARSCHUWING

Gevaar voor letsel!

Steek de voedingsstekker pas in het stopcontact als het product klaar is voor gebruik.

WAARSCHUWING

Inzetstukken kunnen scherp zijn en tijdens het gebruik heet worden. Draag altijd veiligheidshandschoenen, als u met inzetgereedschap werkt.

Aanwijzingen:

• Overtuig u voor het aansluiten van het product, dat de gegevens op het typeplaatje overeenkomen met de gegevens van het stroomnet.
• Denk eraan dat bij de ingebruikname van het start-mechanisme bij gemotoriseerde machines ook het snijgereedschap in bedrijf gesteld wordt.
• Let er voor het inschakelen op dat het inzetgereedschap het werkstuk niet raakt.
• Controleer het te bewerken materiaal op vreemde deeltjes zoals spijkers, bouten etc. en verwijder deze.
• Wacht na het inschakelen tot het product het gewenste toerental heeft bereikt. Pas daarna begint u aan de werkzaamheden gaan.

11.1 Product in-/uitschakelen (afb. 1)

Inschakelen

1. Steek de voedingsstekker in een correct gezekerd stopcontact.
2. Druk op de "I"-schakelaar op de aan/uit-schakelaar (3) om het product in te schakelen.

Uitschakelen

1. Druk op de "0"-schakelaar op de aan/uit-schakelaar (3) om het product uit te schakelen.
2. Wacht tot het product tot stilstand is gekomen.

12 Werkinstructies

LET OP

De aanvoersnelheid en het spiltoerental zijn bepalend voor de levensduur van het inzetgereedschap!

• De snijsnelheid wordt bepaald door de snelheid van de boorspil en de diameter van het inzetgereedschap.
• Als algemene regel geldt: hoe groter de diameter van het inzetgereedschap, hoe lager het toerental gekozen moet worden.
• Als het werkstuk sterker is, moet de snijdruk hoger zijn.
• Door het inzetgereedschap herhaaldelijk terug te trekken, zorgt u ervoor dat de spanen gemakkelijker worden afgevoerd.
• Spaanafvoer is vooral moeilijk bij diepe boorgaten. Verlaag hier de aanvoer en snelheid.
• Om overmatige slijtage van de snijkant van het inzetgereedschap te voorkomen, moet u bij boorgaten met een diameter van meer dan 8,0 mm eerst voorboren met een inzetgereedschap met een kleinere diameter.

12.1 Boren (afb. 1)

1. Positioneer het werkstuk met behulp van de kruislijnlaser (13) en span deze (zie 10.3).
2. Plaats een inzetgereedschap in de boorkop (5) (zie 10.6).
3. Laat de boorkop (5) zakken met behulp van de handgreep (2) en centreer het inzetgereedschap op de te boren punt in het werkstuk.

4. Schakel het product in (zie 11.1).

5. Laat de boorkop (5) over de handgreep (2) zakken.

6. Met een geschikte voeding en tot de gewenste diepte boren in het werkstuk.

7. Selecteer het juiste smeermiddel op basis van het materiaal van het werkstuk en de boor, en het type boorgat.

8. Houd rekening met het eventuele spaanbreken op weg naar de gewenste boordiepte.

9. Breng de boorkop (5) terug in de uitgangspositie met behulp van de handgreep (2).

* = niet altijd meegeleverd!

12.2 Verzinken en kernboren

Met dit product kunt u ook verzinken of centreerboren. Let hierbij op dat het laten zakken met de laagste snelheid moet gebeuren, terwijl voor het kernboren een hoge snelheid is vereist.

12.3 Boorkop vervangen (afb. 5, 9)

Aanwijzing:

De boorkop mag alleen worden vervangen door een boorkop die door de fabrikant is goedgekeurd.

Benodigd gereedschap:

- Steeksleutel SW 27 mm*

1. Verwijder het inzetgereedschap, zoals beschreven onder 10.6.
2. Maak de boorkop (5) vast met de boorkopsleutel (14).
3. Plaats een steeksleutel SW27 mm op de moer (5a) en draai deze rechtsom om laag, tot de boorkop (5) van de boorspil loskomt.
4. Draai de moer (5a) weer volledig omhoog op de boorspil.
5. De nieuwe boorkop (5) fixeert u zoals beschreven onder 9.5.

13 Reiniging en onderhoud

WAARSCHUWING

Laat reparatie- en onderhoudswerkzaamheden, die niet in deze gebruikshandleiding beschreven staan, uitvoeren door onze gespecialiseerde werkplaats. Gebruik uitsluitend originele reserveonderdelen.

WAARSCHUWING

Onjuist onderhoud of onjuiste reiniging kan letsel veroorzaken!

WAARSCHUWING

Tijdens reinigings-, reparatie- en onderhoudswerkzaamheden kan het product onverwacht starten en letsel en brandwonden veroorzaken.

– Schakel het product uit.
- Trek de voedingsstekker uit het contact.
- Laat het product afkoelen.
- Verwijder het inzetgereedschap.

13.1 Reiniging

• Zorg dat de veiligheidsinrichtingen, de ventilatiesleuven en de motorbehuizing zo stof- en vuilvrij mogelijk zijn. Wrijf het product met een schone doek* af en blaas deze met perslucht* bij lage druk uit. Wij adviseren u, om het product direct na elk gebruik te reinigen.
• Dompel het product om te reinigen nooit onder in water of andere vloeistoffen.
• Het product moet altijd schoon, droog en vrij van olie of smeervet zijn. Verwijder alle stof na elk gebruik en voor het bewaren.
• Gebruik geen chemische, alkalische, schurende of andere agressieve reinigings- of ontsmettingsmiddelen om het product te reinigen, aangezien deze de oppervlakken kunnen beschadigen.
• Reinig het inzetgereedschap niet terwijl het nog in gebruik is.

13.2 Onderhoud

Het product is onderhoudsvrij.

14 Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de relevante VDE- en DIN-voorschriften. De netaansluiting van de klant en het gebruikte verlengsnoer moeten eveneens aan deze voorschriften voldoen.

14.1 Defecte elektrische aansluitkabel

Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.

Mogelijke oorzaken zijn:

• Drukpunten, als aansluitkabels door venster- of deuropeningen worden geleid,
• Knikken door een onvakkundige bevestiging of geleiding van het netsnoer,
• Snijplekken omdat over de snoer is gereden,
• Beschadigde isolatie omdat de stekker uit de wandcontactdoos is getrokken,
• Scheuren door veroudering van de isolatie.

Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de isolatie is beschadigd.

Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren het netsnoer niet op het stroomnet is aangesloten.

Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend snoeren met dezelfde aanduiding.

Op de aansluitkabel moet de type-aanduiding vermeld staan.

Veiligheidsvoorschriften voor het vervangen van beschadigde of defecte netsnoeren

Aansluittype Y

Als het netsnoer moet worden vervangen, dan moet dit door de fabrikant of zijn vertegenwoordiger worden gedaan om veiligheidsrisico's te voorkomen.

14.2 Wisselstroommotor

Aansluitingen en reparaties van de elektrische apparatuur mogen uitsluitend door een elektromonteur worden uitgevoerd.

• De netspanning moet 230V\~ zijn.
• Verlengsnoeren moeten tot een lengte van 25 m een doorsnede hebben van 1,5 vierkante millimeter.

1. Om het product te transporteren koppel het eerst los van het stopcontact en zet het vervolgens op de bestemde plaats.
2. Om beschadigingen en letsel te vermijden, moet het product tijdens het transport in voertuigen worden beveiligd tegen omvallen en wegglijden.
3. Bescherm het product tegen stoten, schokken en sterke trillingen, bijv. tijdens transport in voertuigen.
4. Transporteer het product niet aan de motoreenheid.

Aanwijzing:

Draag het product indien mogelijk met een tweede persoon.

1. Houd de bodemplaat (7) met één hand vast en stabiliseer het product op de behuizing met de andere hand.

16 Opslag

Bewaar het product en de bijbehorende accessoires op een donkere, droge en vorstvrije en voor kinderen ontoegankelijke plaats.

De optimale bewaartemperatuur ligt tussen 5 °C en 30 °C.

Bewaar het product in de originele verpakking.

Dek het product af om het te beschermen tegen stof of vocht. Bewaar de gebruikshandleiding bij het product.

17 Reparatie en reserveonderdelen bestellen

Na reparatie of onderhoud controleren of alle veiligheidstechnische delen zijn bevestigd en in optimale toestand zijn. Delen, waarbij er gevaar voor verwonding voor andere personen en kinderen bestaat, ontoegankelijk bewaren.

LET OP

Conform de wetgeving voor productgaranties wordt er geen garantie geboden voor schade die ontstaan is door incorrecte reparaties of door het niet gebruiken van originele reserveonderdelen.

Neem contact op met een servicecentrum of een erkende specialist. Overeenkomstig geldt dit ook voor accessoires.

Reserveonderdelen en accessoires zijn verkrijgbaar bij ons servicecentrum. Scan hiertoe de QR-code op de titelpagina.

Aansluitingen en reparaties

Aansluitingen en reparaties aan de elektrische appara- tuur mogen uitsluitend door een elektromonteur wor- den uitgevoerd.

17.1 Bestelling van reserveonderdelen

Bij het bestellen van reserveonderdelen moeten de volgende gegevens worden vermeld:

• Modelaanduiding
• Artikelnummer
• Gegevens op het typeplaatje

Reserveonderdelen/accessoires

Boorkop artikelnr.: 3906814001
Boorkopsleutel artikelnr.: 3906814014
Parallelaanslag - artikelnr.: 3906813020
Diepteaanslag - artikelnr.: 3906814013
Aanwijzer - artikelnr.: 3906814012
Klemhendel (hoogteaanslag/diepteaanslag)- artikelnr.:	05006250
Snelspanner - artikelnr.: 3906813021
Koolborstels - artikelnr.: 39068249009
Handgreep - artikelnr.:	3906816004

18 Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn recyclebaar. Verpakkingen mili-euvriendelijk afvoeren.

Aanwijzingen betreffende de wetgeving Afgedankte elektrische en elektronische apparatuur (AEEA)

Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoudelijke afval, maar moeten worden ingezameld resp. gescheiden worden afgevoerd!

• Oude batterijen of accu's die niet vast in het afge-dankte apparatuur zijn geïntegreerd, moeten vóór het afvoeren op niet-destructieve wijze worden ver-wijderd! Het afvoeren hiervan is geregeld in de wet-geving inzake batterijen.
• Eigenaars resp. gebruikers van elektrische en elektronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu's in te leveren.
• De eindgebruiker is verantwoordelijk voor het wissen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!
• Het symbool van de doorgekruiste vuilnisbak betekent dat afgedankte elektrische en elektronische apparatuur niet bij het huishoudelijk afval mag worden gegooid.
• Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden ingeleverd:
• Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven)

- LIDL biedt u direct in de winkels en op de markten retourmogelijkheden aan. Terugzending en verwijdering zijn voor u gratis.

- Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend verzamelpunt in je omgeving worden gebracht.

- Voor verdere aanvullende terugnamevoorwaarden van de fabrikanten en distributeurs verzoeken wij u contact op te nemen met de betreffende klantenservice.

• Bij levering van een nieuw elektrisch apparaat door de fabrikant aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elektrische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.
• Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden geinstalleerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Europese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur.

19 Verhelpen van storingen

Storing Mogelijke oorzaak Oplossing
Motor start niet. Aan/uit-schake	aar beschadigd.	Vervang alle beschadigde onderdelen voordat u de tafelboormachine gebruikt. Neem contact op met uw lokale servicestation of een geautoriseerd servicestation. Elke reparatiepoging kan tot gevaar leiden, als dit niet door een gekwalificeerde vakman wordt uitgevoerd.
	Beschadigde netkabel.
Krachtige trillingen Inzetgereeds	chap niet ge-centreerd vastgeklemd	Inzetgereedschap in de boorkop controleren
De motor start langzaam en bereikt het bedrijfstoerental niet.	Spanning te laag, wikkelingen beschadigd of condensator doorgebrand.	Laat de spanning controleren door een elektricien Laat de motor controleren door een specialist. Laat de condensator vervangen door een specialist.
De motor maakt te veel lawaai.	Wikkelingen beschadigd, motor defect.	Laat de motor controleren door een specialist.
Motor raakt snel oververhit.	Overbelasting van de motor, ontoereikende koeling van de motor	Overbelasting van de motor voorkomen, ventilaties-leuven vrijhouden, zodat een optimale koeling van de motor is gewaarborgd
Het product wordt langzamer tijdens de werkzaamheden	Er wordt te veel druk op het werkstuk uitgeoefend.	Zet minder druk op het werkstuk.
De motor bereikt het maximale vermogen niet.	Stroomcircuit in het stroom-net overbelast (lampen, andere motoren, etc.).	Gebruik geen andere producten of motoren op het-zelfde stroomcircuit.

20 EU-conformiteitsverklaring

Vertaling van de originele conformiteitsverklaring

Fabrikant:

Scheppach GmbH

Wij verklaren onder eigen verantwoordelijkheid dat het hier beschreven product voldoet aan de geldende richtlijnen en normen.

Merk: PARKSIDE

Art.-aanduiding: Tafelboormachine met

elektronische toerentalregeling -

PTBMOD 710 D1

Art.nr. 3906824974, 3906824975,

3906824977-3906824981,

39068249915, 39068249959

IAN-nr. 477764_2410

Serienr. 01001-25208

EU-richtlijnen:

2006/42/EG, 2014/30/EU, 2011/65/EU*, (EU)2015/863

* Het hierboven beschreven onderwerp van deze verklaring voldoet aan de voorschriften van richtlijn 2011/65/EU van het Europese Parlement en de Raad van 8 juni 2011 omtrent de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Toegepaste normen:

EN 62841-1:2015/A11:2022;

EN 62841-3-13:2017;

EN IEC 55014-1:2021;

EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019/A1:2021/A2:2024;

EN 61000-3-3:2013/A1:2019/A2:2021

EN IEC 63000:2018

Documentatie gevolmachtigde:

Tobias Ihle

Günzburger Str. 69

D-89335 Ichenhausen

onze producten zijn aan een strenge kwaliteitscontrole onderhevig. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt het ons ten zeerste en vragen u zich tot onze servicedienst onder het adres vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst via het hieronder vermelde servicetelefoonnummer. Voor vorderingen in verband met garantie geldt het volgende:

• Deze garantievoorwaarden regelen bijkomende garantieprestaties. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor uw gratis.
• De garantieprestatie heeft uitsluitend betrekking op gebreken die te wijten zijn aan materiaal- of fabricagefouten en is beperkt tot het verhelpen van deze gebreken of het vervangen van het apparaat. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Een garantieovereenkomst komt daarom niet tot stand als het apparaat in ambachtelijke of industriele bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt. Uitgesloten van onze garantie zijn verder schadeloosstellingen voor transportschade, schade door nietnaleving van de montage-instructies of op grond van ondeskundige installatie, niet-naleving van de handleiding (zoals door b.v. aansluiting op een verkeerde netspanning of stroomsoort), oneigenlijke of onoordeelkundige toepassingen (zoals b.v. overbelasting van het apparaat of gebruik van niet toegestane inzetgereedschappen of toebehoren), niet-naleving van de onderhoudsen veiligheidsbepalingen, binnendringen van vreemde voorwerpen in het apparaat (zoals b.v. zand, stenen of stof), gebruikmaking van geweld of invloeden van buitenaf (zoals b.v. schade door neervallen) alsmede door normale slijtage die zich bij het doelmatig gebruik van het apparaat voordoet.

Er kan geen aanspraak op garantie worden gemaakt als op het apparaat reeds ingrepen werden uitgevoerd.

- De garantieperiode bedraagt 3 jaar en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het geldend maken van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt noch tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

- Om een garantieclaim geldend te maken neem contact op met het hieronder vermelde serviceadres. Als de klacht binnen de garantieperiode valt, ontvangt u van ons een retourbon waarmee u uw defecte apparaat gratis naar ons kunt retourneren. Wij verzoeken u de reden van de klacht zo nauwkeurig mogelijk te beschrijven. Valt het defect van het apparaat binnen onze garantieprestatie bezorgen wij u per omgaande een hersteld of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om mits betaling van de kosten defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Afhandeling van een garantieclaim

Volg de onderstaande instructies om ervoor te zorgen dat uw claim snel wordt afgehandeld:

• Houd voor alle aanvragen de kassabon en het artikelnummer (bijv. IAN 477764_2410bij de hand als bewijs van aankoop.
• Het artikelnummer vindt u op het typeplaatje op het product, een gravure op het product, de titelpagina van uw handleiding (linksonder) of op de sticker op de achterkant of onderkant van het product.

- Neem bij functiestoringen of andere defecten eerst telefonisch of per e-mail contact op met de hieronder genoemde serviceafdeling.

- U kunt dan een als defect geregistreerd product, met bijvoeging van het aankoopbewijs (kassabon) en met vermelding van wat het defect is en wanneer het defect is opgetreden, gratis opsturen naar het aan u opgegeven serviceadres.

- U kunt deze en vele andere handleidingen bekijken en downloaden op parkside-diy.com. Met deze QR-code komt u direct op parkside-diy.com. Selecteer uw land en gebruik het zoekvenster om de gebruikshandleiding te zoeken. Als u het artikelnummer (IAN) 477764_2410 invoert, gaat u naar de gebruikshandleiding voor uw artikel.

e PDF ONLINE parkside-diy.com

Vestiging: Duitsland Vestiging: Duitsland

Índice
