NÁVOD K OBSLUZE PTBMOD 710 D1 PARKSIDE

Stolní vrtačka s elektronickou regulací otáček Pokyny k obsluze a bezpečnostní pokyny Překlad originálního provozního návodu

Před čtením si rozložte stránku s obrázky a poté se seznamte se všemi funkcemi výrobku.

SK

1 Vysvětlení symbolů na výrobku.... 104

2 Úvod.... 105

3 Popis výrobku (obr. 1-10).... 105

4 Rozsah dodávky (obr. 2) 105

5 Použití v souladu s určením 105

6 Bezpečnostní pokyny.... 106

7 Technické údaje.... 108

8 Rozbalení 109

9 Montáž (obr. 1, 2).... 109

10 Před uvedením do provozu.... 110

11 Obsluha.... 112

12 Pracovní pokyny.... 113

13 Čištění a údržba 113

14 Elektrické připojení 114

15 Přeprava (obr. 1).... 114

16 Skladování.... 114

17 Oprava a objednávka náhradních dílů 114

18 Likvidace a recyklace.... 115

19 Odstraňování poruch 115

20 EU prohlášení o shodě 116

21 Záruční list.... 117

1 Vysvětlení symbolů na výrobku

Symboly použité v této příručce vás mají upozornit na možná rizika. Bezpečnostní symboly a vysvětlivky, které je provázejí, musejí být přesně pochopeny. Samotné varování rizika neodstraní a nemohou nahradit správná opatření pro prevenci úrazů.

	Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny!
	Pozor! Nedodržování bezpečnostních značek a výstražných upozornění umístěných na výrobku, a také nedodržování bezpečnostních a provozních pokynů může vést k vážným zraněním a dokonce k úmrtí.
	Používejte ochranné brýle.
	Používejte ochranu sluchu.
	Noste síťku na vlasy!
	Během provozu nenoste rukavice!
	Pozor! Nepřibližujte ruce k rotujícímu nástavci.
	Pozor! Laserové záření
	Průměr vrtáku
	Upnutí sklíčidla
	Práce na údržbě, přestavbě, nastavování a čištění vždy provádějte s vypnutým výrobkem a vytazěnou síťovou zástrčkou!
	Výrobek odpovídá platným evropským směrnicím.

2 Úvod

Výrobce:

Scheppach GmbH

Přejeme vám mnoho radosti a úspěchu při práci s novým výrobkem.

Upozornění:

Výrobce tohoto výrobku neručí podle platného zákona o odpovědnosti za vady výrobku za škody, které vzniknou na tomto výrobku nebo jeho prostřednictvím v případě:

• Neodborná manipulace
• Nedodržování návodu k obsluze
• Opravy třetí osobou, neoprávněnými odborníky
• Montáž a výměna neoriginálních náhradních dílů
• Použití, které není v souladu s určením
• Výpadky elektrického zařízení v případě nedodržení elektrických předpisů a ustanovení VDE 0100, DIN 57113 / VDE0113.

Mějte na paměti:

Návod k obsluze je součástí tohoto výrobku.

Obsahuje důležité pokyny, jak s výrobkem bezpečně, odborně a hospodárně pracovat, jak zabránit nebezpečí, ušetřit náklady na opravy, snížit prostoje a zvýšit spolehlivost a životnost výrobku. Kromě bezpečnostních ustanovení tohoto návodu k obsluze musíte bezpodmínečně dodržovat předpisy své země, které platí pro provoz výrobku.

Seznamte se před použitím výrobku se všemi pokyny pro obsluhu a bezpečnostními pokyny. Výrobek provozujte pouze v souladu s popisem a ve stanoveném rozsahu použití. Návod k obsluze uložte na vhodném místě a v případě předání výrobku třetím osobám předejte všechny podklady.

1. Hloubkový doraz (se stupnicí)
   1a. Ukazatel stupnice
   1b. šroub s křížovou drážkou
2. Rukojeť
   2a. Ruční vedení vřetena
   2b. Šroub M6
   2c. Matice M6
   2d. rozpěra
3. Spínač pro zapnutí/vypnutí
4. Regulátor otáček
5. Sklíčidlo
   5a. Matice
6. Rychloupínač
   6a. Rychloupínací šroub
7. Styčnice

7a. Fixační šroub (M6)
7b. Drážka
8. Paralelní doraz
8a. Křídlové šrouby
9. Sloupková trubka
9a. Vodicí kolík
10. Ozubená tyč
11. Upínací páka (výškové přestavení)
12. Upínací páka (hloubkový doraz)
13. Křížový laser
13a. Spínač pro zapnutí/vypnutí
14. Sklíčidlový klíč
14a. Držák sklíčidlového klíče
15. Inbusový klíč 4 mm

4 Rozsah dodávky (obr. 2)

Pol. Počet Označení

1. 1 x Hloubkový doraz (se stupnicí)
2. 1 x Rukojeť
   2d. 1 x rozpěra
3. 1 x Sklíčidlo
4. 1 x Rychloupínač
5. 1 x Styčnice
6. 1 x Paralelní doraz
7. 1 x Sloupková trubka
8. 1 x Upínací páka (hloubkový doraz)
9. 1 x Sklíčidlový klíč
10. 1 x Inbusový klíč 4 mm
    1 x Stolní vrtačka
    1 x Návod k obsluze

5 Použití v souladu s určením

Stolní vrtačka je určena k vrtání do kovu, dřeva, plastu a dlaždic. Použít lze vrtáky se stopkou s průměrem vrtání 1,5 mm až 13 mm.

Výrobek se smí používat pouze v souladu s určením. Jakékoliv další použití kromě tohoto je v rozporu s určením. Za z toho vzniklé škody nebo zranění všeho druhu odpovídá uživatel a ne výrobce.

Součástí použití k určenému účelu je dodržování bezpečnostních pokynů a také montážní návod a provozní pokyny v návodu k obsluze.

Osoby, které výrobek používají a udržují, s ním musí být seznámeny a informovány o potenciálních nebezpečích.

Změny na výrobku zcela vylučují ručení výrobce za škody, které takto vzniknou.

Výrobek se smí provozovat jen s originálními díly a originálním příslušenstvím výrobce.

Je nutné dodržovat veškeré předpisy výrobce týkající se bezpečnosti, práce a údržby stroje, a také rozměry uvedené v technických datech.

Mějte na paměti, že naše výrobky nebyly v souladu s určením konstruovány pro komerční, řemeslné a průmyslové použití. Nepřebíráme odpovědnost v případě,

kdy se výrobek použije v komerčních, řemeslných nebo průmyslových provozech, a při srovnatelných činnostech.

Vysvětlení signálních slov v návodu k obsluze

NEBEZPEČÍ

Signální slovo označující bezprostředně na- stávající nebezpečnou situaci, která může mít za následek smrt nebo vážné zranění, pokud se jí nezabrání.

VAROVÁNÍ

Signální slovo označující potenciálně nebezpečnou situaci, která by mohla mít za následek smrt nebo vážné zranění, pokud se jí nezabrání.

OPATRNĚ

Signální slovo označující potenciálně nebezpečnou situaci, která by mohla mít za následek lehké nebo středně těžké zranění, pokud se jí nezabrání.

POZOR

Signální slovo označující potenciálně nebezpečnou situaci, která by mohla mít za následek poškození výrobku nebo vlastnic-tví/majetku.

6 Bezpečnostní pokyny

Obecné bezpečnostní pokyny pro elektrické nástroje

VAROVÁNÍ

Přečtěte si všechny bezpečnostní pokyny, instrukce, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen.

Pokud zanedbáte dodržování následujících instrukcí, může to způsobit zásah elektrickým proudem, požár a/nebo těžká zranění.

Uschovejte si do budoucna veškeré bezpečnostní pokyny a instrukce.

Pojem „elektrický nástroj“, který je uveden v bezpečnostních pokynech, se vztahuje na elektrický nástroj (se síťovým kabelem), poháněný proudem ze sítě nebo na elektrický nástroj poháněný akumulátorem (bez síťového kabelu).

1) Bezpečnost na pracovišti

a) Udržujte svou pracovní oblast čistou a dobře osvětlenou. Pracovní oblasti, ve kterých je nepořádek nebo nejsou osvětlené, mohou vést k nehodám.
b) Nepracujte s tímto elektrickým nástrojem v prostředí ohroženém výbuchem, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prach. Elek-trické nástroje vytvářejí jiskry, které by mohly zapá-lit prach nebo výpary.
c) Udržujte děti nebo jiné osoby během používání elektrického nástroje v patřičné vzdálenosti. Při nesoustředěnosti můžete ztratit kontrolu nad elek-trickým nástrojem.

2) Elektrická bezpečnost

a) Přípojná zástrčka elektrického nástroje musí být vhodná pro danou zásuvku. Zástrčka se nesmí žádným způsobem měnit. V kombinaci s uzemněnými elektrickými nástroji nepoužívejte žádné zásuvkové adaptéry. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko zasažení elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy jako trubkami, topeními, sporáky a chladničkami. Je-li vaše tělo uzemněné, hrozí zvýšené riziko zasažení elektrickým proudem.
c) Elektrické nástroje chraňte před deštěm a vlhkem. Vniknutí vody do elektrického nástroje zvyšuje riziko zásahu elektrickým proudem.
d) Připojovací vedení nepoužívejte k prénášení a zavěšení elektrického nástroje, nebo k vytažení zástrčky ze zásuvky. Připojovací vedení chraňte před horkem, olejem, ostrými hranami nebo pohyblivými díly. Poškozené nebo zamotané přípojné vedení zvyšuje riziko zasažení elektrickým proudem.
e) Používáte-li elektrický nástroj venku, používejte prodlužovací kabely vhodné i pro venkovní použití. Používání vhodného prodlužovacího vedení vhodného pro venkovní použití snižuje riziko zasažení elektrickým proudem.
f) Pokud není možno zabránit provozu elektrického nástroje ve vlhkém prostředí, používejte proudový chránič. Použití vložky pro proudový chránič zmírňuje riziko zasažení elektrickým proudem.

3) Bezpečnost osob

a) Při práci s elektrickým nástrojem budte pozorní a neustále dávejte pozor na to, co děláte a postupujte vždy s rozumem. Nepoužívejte elektrický nástroj, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při používání elektrického nástroje může vést k vážným zraněním.
b) Používejte osobní ochranné pracovní prostředky a vždy ochranné brýle. Použití osobních ochranných pracovních prostředků jako je protiprachová maska, protiskluzová bezpečnostní obuv, ochranná helma nebo ochrana sluchu podle druhu a způsobu použití elektrických nástrojů zmenšuje riziko zranění.
c) Zabraňte neúmyslnému uvedení do provozu. Než elektrický nástroj připojíte k napájení proudem a/nebo akumulátoru a než jej budete zvedat nebo nosit, ujistěte se, že je vypnutý. Máte-li při přenášení elektrického nástroje prst na spínači nebo zapojíte-li elektrický nástroj do zásuvky zapnutý, může to vést nehodám.
d) Před zapnutím elektrického nástroje odstraňte veškeré seřizovací nástroje nebo klíče na šrouby. Nástroj nebo klíč, který se nachází v otáčejícím se dílu elektrického nástroje, může vést ke zraněním.
e) Zabraňte nestabilnímu držení těla. Zajistěte si stabilní postoj a vždy udržujte rovnováhu. Tak můžete elektrický nástroj v nečekaných situacích lépe udržet pod kontrolou.
f) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte vlasy a oděv v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny rotujícími díly.
g) Je-li možné namontovat zařízení pro odsávání a zachycování prachu, je třeba je namontovat a správně používat. Používání odsávání prachu může snížit ohrožení prachem.
h) Nenechte se ukolébat falešným pocitem bezpečí a nepřeskočte bezpečnostní pravidla pro elektrické nástroje, i když je po častém používání elektrického nástroje znáte. Nedbalé chování může vést ve zlomku sekundy k těžkým zraněním.

4) Používání a manipulace s elektrickým nástrojem

a) Nepřetěžujte elektrický nástroj. Pro svou práci používejte vhodný elektrický nástroj. S vhodným elektrickým nástrojem budete pracovat lépe a bezpečněji v udávaném rozsahu výkonu.
b) Nepoužívejte elektrický nástroj, jehož vypínač je vadný. Elektrický nástroj, který již nelze zapnout nebo vypnout, je nebezpečný a musí být opraven.

c) Než budete provádět nastavení nástroje, měnit díly vložného nástroje nebo elektrický nástroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo vyjměte vyjímatelný akumulátor. Toto preventivní bezpečnostní opatření brání neúmyslnému spuštění elektrického nástroje.
d) Nepoužívané elektrické nástroje uchovávejte mimo dosah dětí. Nenechte elektrický nástroj používat osoby, které s ním nejsou seznámeny nebo si nepřečetly tento návod. Elektrické nástroje představují nebezpečí, jsou-li používány nezkušenými osobami.
e) O elektrické nástroje a nástavec pečlivě pečujte. Kontrolujte, zda pohyblivé díly fungují bezvadně a nejdou vzpříčené, zda nejsou prasklé nebo tak poškozené, že je omezena funkčnost elektrického nástroje. Poškozené díly nechte před používáním elektrického nástroje opravit. Příčinou mnoha nehod je špatně udržovaný elektrický nástroj.
f) Udržujte řezné nástroje ostré a čisté. Pečlivě udržované řezné nástroje s ostrými břity se méně příčí a lze je snadněji vést.
g) Používejte elektrický nástroj, nástavce atd. v souladu s těmito instrukcemi. Zohledněte prítom pracovní podmínky a prováděnou činnost. Používání elektrických nástrojů pro jiné než určené aplikace může vést k nebezpečným situacím.
h) Rukojeti a úchopné plochy udržujte suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopné plochy neumožňují bezpečnou obsluhu a kontrolu elektrického nástroje v nepředvídatelných situacích.

5) Servis

a) Nechte svůj elektrický nástroj opravovat pouze kvalifikovaný odborný personál a pouze za použití originálních náhradních dílů. Tím se zajistí, aby zůstala zachována bezpečnost elektrického nástroje.

Bezpečnostní pokyny pro prénosné vrtačky

a) Vrtačka musí být zajištěná. Nesprávně upevněná vrtačka se může pohnout nebo převrátit a zapřičinit zranění.
b) Obrobek musí být upnutý nebo upevněný k uložení obrobku. Nevrtejte do obrobku, které jsou příliš malé na bezpečné upnutí. Přidržování obrobku rukou může vést ke zranění.
c) Nenoste rukavice. Rukavice mohou být zachyceny otáčejícími se díly nebo vrtnými třískami a může dojít ke zranění.
d) Když elektrický nástroj běží, nevkládejte ruce do rozsahu vrtání. Kontakt s otáčejícími se díly nebo vrtnými třískami může vést ke zranění.

e) Vrtný nástroj se musí otáčet, než jej přiložíte k obrobku. Jinak by se mohl vrtný nástroj v obrobku zaseknout a zapřičinit tak jeho nečekaný pohyb a případně zranění.
f) Pokud se vrtný nástroj zablokuje, prestaňte jej tlačit dolů a vypněte jej. Zjistěte příčinu zablokování a odstraňte ji. Blokování může vést k nečekanému pohybu obrobku a tím ke zranění.
g) Tlak směrem dolů pravidelně přerušujte, abyste se vyvarovali dlouhých třísek. Ostré kovové třísky se mohou zaseknout a vést ke zraněním.
h) Nikdy neodstraňujte třísky z oblasti vrtání, když elektrický nástroj běží. K odstranění třísek odsuňte vrtný nástroj od obrobku, vypněte jej a počkejte, až se úplně zastaví. K odstranění třísek použijte pomůcky jako kartáč nebo hák. Kontakt s otáčejícími se díly nebo vrtnými třískami může vést ke zranění.
i) Přípustný počet otáček používaných nástrojů s vyměřenými otáčkami musí být minimálně tak vysoký, jako maximální počet otáček uvedený na elektrickém nástroji. Příslušenství, které se otáčí rychleji, než je přípustné, se může zlomit a vylétnout.

6.1 Laserové záření

Pozor: Laserové záření Nedívejte se do paprsku Laserová třída 2

Chraňte sebe a své okolí vhodnými preventivními opatřeními před nebezpečím nehody!

• Nikdy se nedívejte nechráněnýma očima přímo do laserového paprsku.
• Nikdy se nedívejte přímo do dráhy paprsku.
• Laserový paprsek nikdy nemířte na odrazivé plochy, ani na osoby nebo zvířata. I laserový paprsek o nízkém výkonu může poškodit oči.

OPATRNĚ

Při provádění jiných postupů než zde uvedených může dojít k nebezpečné expozici laserovému záření.

• Laserový modul nikdy neotvírejte. Mohlo by nečekaně dojít k vystavení záření.
• Pokud se výrobek nebude delší dobu používat, měli byste vyjmout baterie.
• Laser nesmí být vyměňován za laser jiného typu.

- Opravy laseru smí provádět pouze výrobce laseru nebo autorizovaný zástupce.

Zbytková rizika

Výrobek je zkonstruován podle stavu techniky a uznávaných bezpečnostně technických předpisů. Přesto se mohou během práce vyskytnout jednotlivá zbytková rizika.

• Ohrožení zdraví zásahem elektrickým proudem při použití elektrických přívodních kabelů, které nejsou v pořádku.
• Kromě toho mohou přes všechna přijatá preventivní opatření existovat zbytková rizika, která nejsou zjevná.
• Zbytková rizika lze minimalizovat, pokud budete dodržovat „bezpečnostní pokyny“ a „použití v sou-ladu s určeným účelem“ a kompletní návod k ob-sluze.
• Zabraňte neúmyslnému uvedení výrobku do provo- zu.
• Při provozu výrobku nevkládejte ruce do pracovního prostoru.
• Neúmyslné uvedení přístroje do provozu.
• Dodržujte pokyny k údržbě a bezpečnostní pokyny uvedené v návodu k obsluze.

VAROVÁNÍ

Tento elektrický nástroj vytváří během druhu provozního režimu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

7 Technické údaje

Provozní napětí 230 - 240 V~ 50Hz
Jmenovitý výkon 710 W (S1*)	900 W (S6* 10%)
Volnoběžné otáčky n_0	500 - 2600 min ^-1
Třída ochrany	II
Stupeň krytí	IPX0
Sklíčidlo	B16(1,5 mm – 13 mm)
Max. průměr vrtáku(v závislosti na kvalitě vrtáku)
Ocel:	13 mm
Dřevo:	40 mm
Rozsah vrtání	70 mm
Vzdálenost sklíčidla od základní desky(bez nástavce)	280 mm
Vyložení 125 mm
Laserová třída II
Vlnová délka laseru 650 nm
Výkon laseru < 1 mW
Hmotnost (plně sestaveno) 7,6 kg

Technické změny vyhrazeny!

\*druh provozního režimu S1 (nepřetržitý provoz)

Výrobek může být dlouhodobě provozován s uvedeným výkonem.

\*Druh provozního režimu S6

Nepřerušovaný periodický provoz. Provoz se skládá z doby náběhu, doby s konstantním zatížením a doby volnoběhu. Provozní cyklus činí 10 minut, relativní do-ba zapínání dosahuje 10 % provozního cyklu.

Hluk a vibrace

VAROVÁNÍ

Hluk může mít závažný vliv na vaše zdraví. Pokud hluk stroje překročí 85 dB, používejte vhodnou ochranu sluchu pro sebe i osoby v okolí.

Hodnoty hluku a vibrací byly stanoveny podle EN 62841-1.

Charakteristiky hlučnosti

Hladina akustického tlaku L_pA	80,1 dB
Nepřesnost měření K_pA	3 dB
Hladina akustického výkonu L_wA	93,1 dB
Nepřesnost měření K_wA	3 dB

Charakteristiky vibrací (vibrace rukou a paží)

Vibrace a_h

≤ 2,5 m/s^2

Uvedená celková hodnota vibrací a uvedená hodnota hlukových emisí byly měřeny normovaným zkušebním postupem a mohou být použity ke srovnání elektrického nástroje s jiným.

Indikovanou hodnotu emisí hluku a indikovanou hodnotu celkových vibrací lze rovněž použít k předběžnému odhadu zatížení.

VAROVÁNÍ

Hodnoty hlukových emisí se mohou během reálného používání elektrického nástroje lišit od uvedených hodnot v závislosti na způsobu použití elektrického nástroje, především podle toho, jaký obrobek se bude obrábět.

Pokuste se udržet zatížení na co nejnižší úrovni. Příklad opatření: omezení pracovní doby. Přitom je třeba zohlednit všechny části provozního cyklu (například doby, kdy je elektrický nástroj vypnutý, a doby, kdy je sice zapnutý, běží však naprázdno).

8 Rozbalení

VAROVÁNÍ

Výrobek a balicí materiály nejsou dětská hračka! S plastovými sáčky, fóliemi a drobným díly si ne- smějí hrát děti! Hrozí nebezpečí spolknutí těchto věcí a udušení!

• Otevřete obal a výrobek opatrně vyjměte.
• Odstraňte balicí materiál a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte výrobek a díly příslušenství, zda nevykazují škody způsobené přepravou. Případné škody ihned nahlaste přepravní společnosti, která vám výrobek dodala. Pozdější reklamace nebudou uznány.
• Uchovejte obal dle možností až do uplynutí záruční doby.
• Před použitím se s výrobkem seznamte podle návodu k obsluze.
• Používejte u příslušenství a opotřebitelných a náhradních dílů pouze originální díly. Náhradní díly obdržíte u specializovaného prodejce.
• Uvedte při objednávání naše čísla výrobku a rovněž typ a rok výroby.

9 Montáž (obr. 1, 2)

VAROVÁNÍ

Nebezpečí zranění!

Síťovou zástrčku zasuňte do zásuvky, až když je výrobek připravený k použití.

VAROVÁNÍ

Nástavce mohou být ostré a během používání se zahřívat. Vždy noste ochranné rukavice, když manipulujete s nástavci.

Při dodávce jsou některé díly demontovány. Montáž je jednoduchá, pokud dodržíte následující pokyny.

Potřebný nástroj:

• Inbusový klíč 4 mm (15)
• Plastové kladivo*
  * = není nutně zahrnuto v rozsahu dodávky!

Následující díly čistěte čistou a suchou tkaninou:

• Sklíčidlo (5)
  • Základní deska (7)
• Sloupková trubka (9)

9.1 Montáž sloupkové trubky (9) (obr. 3)

1. Nasuňte rychloupínač (6) na sloupkovou trubku (9).
2. Vsadře sloupkovou trubku (9) do základní desky (7). Ujistěte se, že je vodicí kolík na spodním konci sloupkové trubky (9) zasunutý do drážky uchycení základní desky (7).
3. Připevněte sloupkovou trubku (9) k základní desce (7) pomocí dvou předmontovaných fixačních šroubů M6 (7a). Použijte inbusový klíč 4 mm (15).

9.2 Montáž rukojeti (2) (obr. 3)

1. Demontujte předmontovaný šroub M6 (2b). Použijte inbusový klíč 4 mm (15).
2. Při tom dávejte pozor na správné usazení rozpěry (2d).
3. Nasadte rukojeť (2) na ruční vedení vřetena (2a). Ujistěte se, že otvor v rukojeti (2) odpovídá otvoru v ručním vedení vřetena (2a).
4. Vložte šroub M6 (2b) do příslušných otvorů a zajistěte jej maticí M6 (2c). Použijte inbusový klíč 4 mm (15).

9.3 Montáž hloubkového dorazu (1) (obr. 3)

1. Vsadte hloubkový doraz (1) shora do vybrání na oplástění.
2. Namontujte upínací páku (12) do otvoru na oplástění.

9.4 Montáž paralelního dorazu (8) (obr. 4)

1. Zasuňte paralelní doraz (8) do drážek (7b) základní desky (7).

2. Dbejte na to, aby vodicí vložky do drážek pod křidlovými šrouby (8a) v drážkách (7b) lícovaly.

3. Uvedte paralelní doraz (8) do požadované polohy a pevně utáhněte křídlové šrouby (8a).

9.5 Vsazení sklíčidla (5) (obr. 5)

POZOR

Sklíčidlo není předmontované!

1. Připevněte sklíčidlo (5) v kuželu vrtacího vřetena.
2. Sklíčidlo (5) zajistěte několika lehkými údery do hro-tu sklíčidla. Použijte plastové kladívko.

10 Před uvedením do provozu

VAROVÁNÍ

Před jakýmikoliv nastaveními na výrobku vždy vy- táhněte síťovou zástrčku.

• 2x vidlicový klíč / nástrčný klíč vel. 13 mm*
• Křížový šroubovák*
  * = není nutně zahrnuto v rozsahu dodávky!

Pro trvalé použití se musí výrobek namontovat na dílenský stůl.

• Výrobek musí být bezpečně ustavený, tj. pevně přišroubovaný na dílenském stole nebo pevném podstavci.

• Za tím účelem se v základní desce (7) nacházejí upevňovací otvory.

• Označte vyvrtané otvory.

– Umístěte výrobek tak, jak má být později nainstalován.
– Na dílenský stůl vyznačte polohy otvorů, které je třeba vyvrtat.
Ty jsou určené upevňovacími otvory v základní desce (7).

1. Vyvrtejte otvory (o průměru nejméně 9 mm) skrz dílenský stůl.
2. Umístěte výrobek nad vyvrtané otvory shodné s upevňovacími otvory v základní desce (7) a shora do otvorů vložte šrouby* (M8) vhodné délky.
3. Na šrouby* (M8) zespodu našroubujte matice* (M8).
4. Utáhněte matice* (M8) pomocí dvou vidlicových klíčů vel. 13*.

* = není nutně zahrnuto v rozsahu dodávky!

10.2 Vyrovnání obrobku (obr. 6, 7)

1. Chcete-li zapnout křížový laser (13), stiskněte spínač zapnutí/vypnutí (13a) do polohy „l“.

2. Průsečík obou linií laseru vám ukáže středový bod vrtání.

3. Vyrovnejte svou značku na obrobku na křiž laseru.

10.3 Upnutí obrobku (obr. 1, 8)

• Je třeba zajistit, aby byl obrobek bezpečně upevněný.
• Neobrábějte obrobky, které jsou přiliš malé pro upnutí.
• Je-li to zapotřebí pro stabilitu obrobku, použijte dodatečná uložení obrobků.

• Vybrání v rychloupínači (6) musí být vyrovnané do středu proti otvoru. Jinak mohou být vrták nebo sklíčidlo (5) blokované rychloupínačem (6).

• Otáčením rychloupínacího šroubu (6e) proti směru hodinových ručiček jej uvolněte.

• Posuňte rychloupínač (6) nahoru a sklopte jej do strany, abyste vytvořili prostor pro obrobek.
• Obrobek umístěte pomocí křížového laseru (13), jak je popsáno v 10.2. Ujistěte se, že je zarovnaný tak, aby zůstal během zpracování stabilní.
• Nechte rvchloupínač (6) dosednout na obrobek.
• Pro upnutí obrobku otáčejte rychloupínacím šroubem (6a) ve směru hodinových ručiček.
• Zkontrolujte, zda je obrobek bezpečně a pevně upnutý. Nesmí se pohybovat.

10.4 Upnutí většího obrobku (obr. 4, 8)

Upozornění:

• Paralelní doraz zajištuje vedení obrobku v požadované poloze. To je výhodné zejména v případě, že je třeba vyvrtat několik otvorů v rovnoměrných rozestupech nebo v přímé linii.

• K bezpečnému upnutí větších obrobků použijte paralelní doraz (8).

• Otáčením křídlových šroubů (8a) paralelního dorazu (8) proti směru hodinových ručiček je uvolněte.

• Vsadte paralelní doraz (8) do drážek (7b) základní desky (7).
• Vyrovnejte obrobek na paralelním dorazu (8).
• Utáhněte křídlové šrouby (8a) paralelního dorazu (8).
• Upněte obrobek podle popisu v části 10.3.
• Zkontrolujte, zda je obrobek bezpečně a pevně upnutý. Nesmí se pohybovat.

VAROVÁNÍ

U obrobků širších nebo delších než je horní strana stolu se postarejte o přiměřené podepření, např. pomocí podstavců nebo kozlíků.

Obrobky delší nebo širší než základní deska výrobku se mohou převrátit, pokud nejsou pevně podepřeny.

Pokud se obrobek převrátí, může poškodit sklíčidlo nebo rezný nástroj!

10.5 Nastavení výškového přestavení (obr. 1)

1. Přidržte držadlo (2).
2. Otevřete upínací páku (11) výškového přestavení.
3. Určete polohu hlavy výrobku pomocí držadla (2).
4. Zajistěte polohu hlavy výrobku upínací pákou (11). Jinak by mohlo dojít k poškození ozubené tyče (10).

10.6 Vložení / odebrání nástavce (obr. 9)

VAROVÁNÍ

Nebezpečí zranění!

Sítovou zástrčku zasuňte do zásuvky, až když je výrobek připravený k použití.

VAROVÁNÍ

Nikdy nenechávejte sklíčidlový klíč ve sklíčidle vrtačky!

Upozornění:

Zkontrolujte, zda nástroj pro použití pevně sedí.

Nesprávně nebo nedostatečně upevněné nástavce se mohou při práci uvolnit a zranit vás.

- Sklíčidlový klíč (14) můžete uložit do držáku sklíčidlového klíče (14a).

1. Vyjměte sklíčidlový klíč (14) z držáku sklíčidlového klíče (14a).
2. Uvolněte přidržné čelisti sklíčidla (5) pomocí sklíčidlového klíče (14).
3. Vyjměte nástavec*.
4. Vložte nový nástavec*.
5. Upněte přídržné čelisti sklíčidla (5) pomocí sklíčidlového klíče (14).
6. Vratte sklíčidlový klíč (14) do držáku sklíčidlového klíče (14a).
7. Zkontrolujte vycentrovanou polohu nástavce*.
8. Provedte krátký zkušební chod a zkontrolujte vystředěný chod nástavce*.

* = není nutně zahrnuto v rozsahu dodávky!

10.7 Nastavení hloubky vrtání (obr. 1, 10)

Pomocí hloubkového dorazu (1) lze stanovit hloubku vrtání.

1. Vložte nástavec do skličidla (5), jak je popsáno v 10.6.
2. Přidržte držadlo (2).
3. Otevřete upínací páku (11) výškového přestavení.

4. Spustte sklíčidlo (5) na obrobek pomocí rukojeti (2) a držte rukojeť (2) v této poloze. Dbejte na to, aby se břit nástavce nedotýkal obrobku.

5. Znovu utáhněte upínací páku (11).

6. Uvolněte upínací páku (12) hloubkového dorazu (1).

7. Nastavte požadovanou hloubku vrtání pomocí hloubkového dorazu (1).

8. Znovu utáhněte upínací páku (12).

9. Zapněte výrobek (viz 11.1).

10. Spustte sklíčidlo (5) pomocí rukojeti (2) dolů.

11. Vrtejte vhodnou rychlostí posuvu až na prednastavený doraz. Správné mazivo vybírejte podle materiálu obrobku a vrtáku a podle typu otvoru.

12. Pomocí rukojeti (2) vraťte sklíčidlo (5) do výchozí polohy.

13. Na závěr zkontrolujte polohu hloubkového dorazu (1). Pokud zobrazený rozměr nesouhlasí se skutečnou hloubkou vrtání, lze ukazatel stupnice (1a) seřidit podle popisu v 10.7.1.

14. Pokud již není nastavená hloubka vrtání požadována, uvolněte upínací páku (12) hloubkového dorazu (1).

10.7.1 Nastavení ukazatele stupnice (1a) (obr. 10)

1. Uvolněte šroub s křížovou hlavou (1b) ukazatele stupnice (1a). Použijte křížový šroubovák.

2. Nastavte ukazatel stupnice (1a) do správné polohy.

3. Šroub s křížovou hlavou (1b) opět utáhněte.

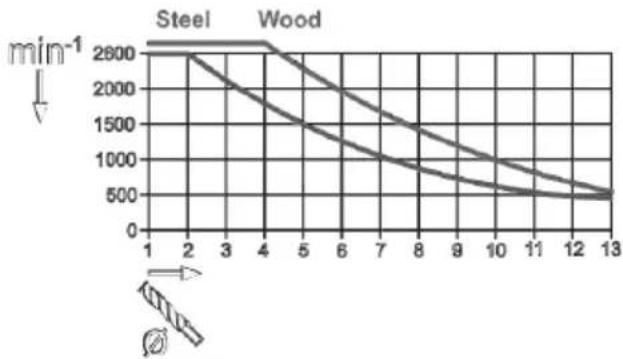

10.8 Nastavení otáček (obr. 1)

Otáčky lze plynule nastavit pomocí elektronické regula- ce otáček:

1. Otáčky nastavte pomoci regulátoru otáček (4).

2. Aktuální otáčky můžete odečíst z označení na regulátoru otáček (4).

11 Obsluha

POZOR

Před uvedením do provozu výrobek bezpodmínečně kompletně smontujte!

VAROVÁNÍ

Nebezpečí zranění!

Síťovou zástrčku zasuňte do zásuvky, až když je výrobek připravený k použití.

VAROVÁNÍ

Nástavce mohou být ostré a během používání se zahřívat. Vždy noste ochranné rukavice, když manipulujete s nástavci.

Upozornění:

- Před připojením výrobku se přesvědčte, že jsou údaje na typovém štítku shodné s údaji sítě.

- Myslete na to, že při uvedení spouštěcího mechanismu do provozu se u strojů poháněných motorem spustí také řezný nástroj.

- Před zapnutím se ujistěte, že se nástavec nedotýká obrobku.

- Zkontrolujte, zda na opracovávaném materiálu nejsou cizí tělesa, jako jsou hřebíky, šrouby apod., a odstraňte je.

- Po zapnutí vyčkejte, až výrobek dosáhne požadovaných otáček. Teprve potom začněte pracovat.

11.1 Zapnutí/vypnutí spotřebiče (obr. 1)

Zapnutí

1. Zapojte síťovou zástrčku do řádně jištěné síťové zá- suvky.
2. Stiskněte spínač „l“ na spínači pro zapnutí/vypnutí (3) pro zapnutí výrobku.

Vypnutí

1. Stiskněte spínač „0“ na spínači pro zapnutí/vypnutí (3) pro vypnutí výrobku.

2. Počkejte, až bude výrobek v klidovém stavu.

12 Pracovní pokyny

POZOR

Posuv a otáčky vřetena jsou rozhodující pro životnost nástavce!

• Řezná rychlost je dána otáčkami vrtacího vřetena a průměrem nástavce.
• Obecně platí, že čím větší je průměr nástavce, tím nižší otáčky by měly být zvoleny.
• Při vyšší pevnosti obrobku musí být řezný tlak vyšší.
• Opakovaným zpětným vytahováním nástavce zajistíte snadnější odvod třísek.
• Odvod třísek je obtížný zejména u hlubokých otvorů. Zde snižte posuv a otáčky.
• Aby nedocházelo k nadměrnému opotrebení břitu nástavce, měli byste otvory o průměru větším než 8,0 mm nejprve předvrtat nástavcem s menším průměrem.

12.1 Vrtání (obr. 1)

1. Obrobek umístěte pomocí křížového laseru (13) a upněte jej (viz 10.3).
2. Vsadte nástavec do sklíčidla (5) (viz 10.6).
3. Spustte sklíčidlo (5) přes rukojeť (2) a vycentrujte nástavec na vrtaný bod v obrobku.
4. Zapněte výrobek (viz 11.1).
5. Spustte sklíčidlo (5) pomocí rukojeti (2) dolů.
6. Vrtejte do obrobku s přiměřeným posuvem a poža- dovanou hloubkou.
7. Správné mazivo vybírejte podle materiálu obrobku a vrtáku a podle typu otvoru.
8. Dbejte na případně nutné lámání třísek na dráze k požadované hloubce vrtání.
9. Pomocí rukojeti (2) pomalu vraťte sklíčidlo (5) do výchozí polohy.
   * = není nutně zahrnuto v rozsahu dodávky!

12.2 Zahloubení a středění

S tímto výrobkem můžete i zahlubovat a středit. Pamatujte přitom, že by se zahlubování mělo provádět s nejnižší rychlostí, zatímco během středění je potřebná vysoká rychlost.

12.3 Výměna sklíčidla (obr. 5, 9)

Upozornění:

K výměně sklíčidla je třeba použít pouze sklíčidla schválená výrobcem.

Potřebný nástroj:

- Otevřený klíč SW 27 mm*

1. Vyjměte nástavec podle popisu v 10.6.
2. Sklíčidlo (5) zajistěte sklíčidlovým klíčem (14).
3. Nasadte na matici (5a) vidlicový klíč vel. 27 mm a otáčejte jí ve směru hodinových ručiček, dokud se sklíčidlo (5) neuvolní z vrtacího vřetena.
4. Našroubujte matici (5a) zpět na vrtací vřeteno.
5. Zajistěte nové sklíčidlo (5), jak je popsáno v 9.5.

13 Čištění a údržba

VAROVÁNÍ

Nechte opravářské práce a údržbové práce, které nejsou popsané v tomto návodu k obsluze, provést ve specializované dílně. Používejte pouze originální náhradní díly.

VAROVÁNÍ

Nesprávná údržba nebo čištění mohou způsobit zranění!

VAROVÁNÍ

Při čištění, opravách a údržbě může výrobek nečekaně spustit, což může vést k zraněním a popáleninám.

– Vypněte výrobek.
– Vytáhněte síťovou zástrčku.
– Výrobek nechte vychladnout.
– Vyjměte nástavec.

13.1 Čištění

• Udržujte ochranná zařízení, větrací štěrbiny a plášť motoru pokud možno bez prachu a nečistot. Otřete výrobek čistou tkaninou* nebo jej vyfoukejte stlačeným vzduchem s nízkým tlakem*. Doporučujeme výrobek vyčistit ihned po každém použití.
• Neponořujte výrobek pro čištění nikdy do vody nebo jiných kapalin.

• Udržujte výrobek stále čistý, suchý a bez oleje nebo mazacích tuků. Po každém použití a před uskladněním otřete prach.

• K čištění výrobku nepoužívejte chemické, alkalické, abrazivní ani jiné agresivní čisticí nebo dezinfekční prostředky, protože mohou poškodit povrchy.

• Nečistěte nástavec, když je ještě v provozu.

13.2 Údržba

Výrobek je bezúdržbový.

14 Elektrické připojení

Instalovaný elektromotor je připojen v provozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN. Těmto předpisům musí odpovídat síťová přípojka zákazníka i použité prodlužovací kabely.

14.1 Poškozená elektrická přípojná vedení

U elektrických přípojných vedení často dochází k poškození izolace.

Jeho příčinami mohou být:

• Otlačená místa, je-li přípojné vedení vedeno oknem nebo štěrbinou ve dveřích,
• Místa zlomu kvůli nevhodnému upevnění nebo vedení přípojného vedení,
• Zlomení kvůli přejetí přes přípojné vedení,
• Poškození izolace kvůli vytržení z nástěnné zásuvky,
• Praskliny v důsledku stárnutí izolace.

Takto vadná přípojná vedení nesmí být používána a kvůli poškození izolace jsou životu nebezpečná.

Pravidelně kontrolujte, zda elektrická přípojná vedení nejsou poškozená. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě.

Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN. Používejte pouze přípojná vedení se stejným označením.

Potisk typového označení na přívodním kabelu je povinný.

Bezpečnostní pokyny pro výměnu poškozených nebo vadných vedení pro připojení na síť

Typ připojení Y

Pokud je zapotřebí výměna vedení pro připojení na síť, musí to provést výrobce nebo jeho zástupce, aby se zabránilo bezpečnostním rizikům.

14.2 Motor na střídavý proud

Připojení a opravy elektrické výbavy mohou provádět pouze odborní elektrikáři.

• Napětí v síti musí činit 230 V\~.
• Prodlužovací vedení do délky 25 m musí mít průřez 1,5 čtverečního milimetru.

15 Přeprava (obr. 1)

1. Pro přepravu výrobku jej odpojte od elektrické sítě a nainstalujte jej na jiném k tomu určeném místě.
2. Abyste zabránili poškození a zranění, zajistěte výrobek proti převrácení a posunutí během přepravy ve vozidlech.
3. Chraňte výrobek před údery, nárazy a silnými vibracemi, např, při přepravě ve vozidlech.
4. Nepřepravujte výrobek za jednotku motoru.

Upozornění:

Výrobek prénášejte pokud možno s pomocí druhé osoby.

1. Jednou rukou uchopte základní desku (7) a druhou rukou stabilizujte výrobek na oplástění.

16 Skladování

Uložte výrobek a jeho příslušenství na tmavém, suchém místě chráněném před mrazem a nedostupném pro děti. Optimální skladovací teplota se pohybuje mezi 5 C a 30°C. Výrobek uchovávejte v originálním balení. Výrobek zakryjte, aby byl chráněn před prachem nebo vlhkostí. Návod k obsluze uchovávejte v blízkosti výrobku.

17 Oprava a objednávka náhradních dílů

Po opravě nebo údržbě se přesvědčte, zda byly na- montovány všechny bezpečnostní prvky a zda jsou v bezvadném stavu. Nebezpečné součásti skladujte mi- mo dosah jiných osob včetně dětí.

POZOR

Podle zákona o záruce na výrobky neručíme za škody způsobené neodbornými opravami nebo nevyužitím originálních náhradních dílů.

Obratte se na oddělení služeb zákazníkům nebo autorizovaného odborníka. Totéž platí i pro součásti příslušenství.

Náhradní díly a příslušenství obdržíte v našem servisním středisku. Naskenujte k tomu QR kód na titulní straně.

Přípojky a opravy

Připojení a opravy elektrické výbavy mohou provádět pouze odborní elektrikáři.

17.1 Objednávání náhradních dílů

Při objednávání náhradních dílů je třeba vyplnit tyto údaje:

• Označení modelu
• Číslo výrobku
• Údaje na typovém štítku

Náhradní díly/příslušenství

Sklíčidlo - č. výrobku: 3906814001
Sklíčidlový klíč - č. výrobku: 3906814014
Paralelní doraz č. výr.: 3906813020
Hloubkový doraz č. výr.: 3906814013
Ukazatel stupnice č. výr.: 3906814012
Upínací páka (výškový doraz/hloubkový doraz) č. výr.:	05006250
Rychloupínač č. výr.: 3906813021
Uhlíkové kartáče č. výr.: 39068249009
Rukojeť č. výr.: 3906816004

18 Likvidace a recyklace

Upozornění k obalu

Balicí materiály jsou recyklova- telné. Obaly prosím likvidujte způsobem šetrným k životnímu prostředí.

Upozornění k zákonu o elektrických a elektronických zařízeních (ElektroG)

Odpadní elektrická a elektronická zařízení nepatří do domovního odpadu, ale musí se sbírat a likvidovat odděleně!

• Staré baterie nebo akumulátory, které nejsou na- pevno zabudované ve starém přístroji, musí být před odevzdáním bez poškození vyjmuty! Jejich li- kvidaci upravuje zákon o bateriích.
• Majitelé nebo uživatelé elektrických a elektronických zařízení jsou ze zákona povinni je po použití vrátit.
• Koncový uživatel je zodpovědný za vymazání svých osobních údajů ze starého zařízení určeného k likvidaci!
• Symbol přeškrtnuté popelnice znamená, že se odpadní elektrická a elektronická zařízení nesmí likvidovat společně s domovním odpadem.

• Elektrická a elektronická zařízení můžete bezplatně odevzdat na následujících místech:

• Veřejné skládky nebo sběrná místa odpadů (např. obecní stavební dvory)

• LIDL nabízí možnosti vrácení přímo na pobočkách a v obchodech. Vrácení a likvidace jsou pro Vás zdarma.

• Až tři kusy elektroodpadu od jednoho typu spotřebiče s délkou hrany maximálně 25 cm lze bezplatně vrátit výrobci, aniž by bylo nutné předtím zakoupit nový spotřebič od výrobce nebo jej odevzdat na jiném autorizovaném sběrném místě ve vašem okolí.
  – Pro další doplňující podmínky zpětného odběru výrobců a distributorů se obraťte na příslušný zákaznický servis.

• V případě, že výrobce dodá nový elektrospotřebič do soukromé domácnosti, může na žádost koncového uživatele zajistit bezplatný sběr elektroodpadu. Za tímto účelem kontaktujte zákaznický servis výrobce.

• Tato prohlášení se vztahují pouze na přístroje instalované a prodávané v zemích Evropské unie a podléhající evropské směrnici 2012/19/EU. V zemích mimo Evropskou unii mohou pro likvidaci elektroodpadu platit jiné předpisy.

19 Odstraňování poruch

Porucha	Možná příčina	Řešení
Motor se nerozběhne.	Poškozený za-/vypínač.	Před použitím stolní vrtačky nahradťe všechny poškozené díly. Kontaktujte své lokální servisní centrum nebo autorizovanou servisní stanici. Každý pokus o opravu představuje nebezpečí, pokud jej neprovádí kvalifikovaný odborník.
	Poškozené síťové vedení.
Silné vibrace Nástavec není uphutý centrálně		Zkontrolujte nástavec ve sklíčidle
Motor se rozbíhá pomalu a ne-dosahuje provozní rychlosti.	Napětí příliš nízké, vinutí po-škozená, spálený kondenzá-tor.	Nechejte zkontrolovat napětí kvalifikovaným elektri-kářem. Nechte motor zkontrolovat odborníkem.Svěřte výměnu kondenzátoru odborníkovi.
Motor je příliš hlučný.	Poškozená vinutí, vadnýmotor.	Nechte motor zkontrolovat odborníkem.
Porucha Možná příčina Řešení
Motor se lehce přehřívá. Přetížení motoru, nedosta-tečné chlazení motoru	Zabraňte přetížení motoru, uvolněte větrací otvory, abyste zajistili optimální chlazení motoru
Produkt se během práce zpo-malí	Na obrobek je vyvíjen velký tlak.	Zmírněte tlak na obrobek.
Motor nedosahuje plného vý-konu.	Elektrické obvody v síťovém zařízení přetíženy (lampy, ji-né motory atd.).	Nepoužívejte žádné jiné výrobky ani motory na stej-ném elektrickém obvodu.

20 EU prohlášení o shodě

Překlad originálního prohlášení o shodě

Výrobce:

Scheppach GmbH

Prohlašujeme na svou výlučnou odpovědnost, že zde popsaný výrobek odpovídá platným směrnicím a normám.

Značka: PARKSIDE

Název výrobku: Stolní vrtačka s elektronickou

regulací otáček –

PTBMOD 710 D1

Č. výr. 3906824974, 3906824975,

3906824977-3906824981,

39068249915, 39068249959

Č. IAN 477764_2410

Sériové č. 01001-25208

Směrnice EU:

2006/42/EG, 2014/30/EU, 2011/65/EU*, (EU) 2015/863

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady ze dne 8. června 2011 pro omezení používání určitých nebezpečných látek v elektrických a elektronických zařízeních.

Použité normy:

EN 62841-1:2015/A11:2022;

EN 62841-3-13:2017;

EN IEC 55014-1:2021;

EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019/A1:2021/A2:2024;

EN 61000-3-3:2013/A1:2019/A2:2021

EN IEC 63000:2018

Pracovník pověřený dokumentací:

Tobias Ihle

Günzburger Str. 69

D-89335 Ichenhausen

naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, velice toho litujeme a prosíme Vás, abyste se obrátili na náš zákaznický servis, jehož adresa je uvedena na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na níže uvedeném servisním čísle. Pro uplatňování nároků na záruku platí následující:

• Tyto záruční podmínky upravují dodatečný záruční servis. Vašich zákonných nároků na záruku se tato záruka netýká. Náš záruční servis je pro Vás bezplatný.
• Záruční servis se vztahuje výhradně na nedostatky, které lze odvodit z vad materiálu nebo výrobních vad a je také omezen pouze na odstranění těchto nedostatků, resp. výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Záruční smlouva tak není realizována, pokud byl přístroj použiván v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Z naší záruky je dále vyloučeno poskytnutí náhrady za dopravní škody, škody způsobené nedodržováním montážního návodu nebo z důvodů neodborné instalace, nedodržování návodu k použití (jako např. připojení na chybné síťové napětí nebo druh proudu), nedovoleného nebo neodborného používání (jako např. přetížení přístroje nebo použití neschválených vložných nástrojů nebo příslušenství), nedodržování pokynů pro údržbu a bezpečnostních pokynů, vniknutí cizích těles do přístroje (jako např. písek, kameny nebo prach), použití násilí nebo poškození v důsledku cizích vlivů (jako např. škody způsobené pádem), jakož také běžného opotřebení způsobeného používáním.

Nárok na záruku zaniká, pokud bylo do přístroje již zasahováno

• Záruční doba činí 3 roky a začíná datem koupě přístroje. Nároky na záruku před vypršením záruční doby je třeba uplatňovat během dvou týdnů od zjištění defektu. Uplatňování nároků na záruku po vypršení záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede k prodloužení záruční doby, ani k zahájení nové záruční doby za provedený výkon pro přístroj nebo pro případné zamontované náhradní díly. Toto platí také v případě servisu v místě Vašeho bydliště.
• Pro uplatnění nároku ze záruky se prosím obraťte na adresu servisu uvedenou dole. Pokud se reklamace uplatňuje v záruční době, dáme Vám k dispozici formulář pro vrácení, pomocí kterého nám můžete vadný přístroj zdarma zaslat zpět. Popište nám prosím pokud možno přesně důvod reklamace. Je-li defekt přístroje v našem záručním servisu obsažen, obdržíte obratem opravený nebo nový přístroj.

Samozřejmě rádi za úhradu nákladů odstraníme defekty na přístroji, které nespadají nebo již nespadají do rozsahu záruky. K tomu nám přístroj prosím zašlete na naši servisní adresu.

Postup v případě záruky

Abyste zajistili rychlé vyřízení své žádosti, postupujte podle níže uvedených pokynů:

• Pro všechny dotazy si prosím připravte účtenku a číslo výrobku (např. IAN 477764_2410) jako doklad o nákupu.
• Číslo výrobku naleznete na typovém štítku na výrobku, na rytině na výrobku, na titulní straně návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně výrobku.
• V případě chyb funkce nebo jiných závad se nejprve telefonicky nebo e-mailem obratte na niže uvedené servisní oddělení.
• Poté můžete bezplatně zaslat výrobek označený jako vadný na adresu servisu, přiložit doklad o koupi (účtenku) a uvést, o jakou vadu se jedná a kdy k ní došlo.
• Tyto a mnoho dalších příruček si můžete prohlédnout a stáhnout na stránkách parkside-diy.com. Tento QR kód vás přenese přímo na stránky parkside-diy.com. Vyberte svou zemi a pomocí vyhledávací masky vyhledejte návody k obsluze. Zadejte číslo výrobku (IAN) 477764_2410, abyste získali přístup k návodu k obsluze vašeho výrobku.

PDF ONLINE parkside-diy.com

Kontakt na servis (CZ):

Jméno: S&E Solutions s.r.o. - Zahrada v akci

Moravská 1278

CZ - 57001 Litomyšl

Telefon: [phone]

E-mail: [e-mail]

Sídlo: Česká republika

Obsah

1 Vysvetlenie symbolov na výrobku

1) Bezpečnost' na pracovisku

2) Elektrická bezpečnost'

Bezpečnostné upozornenia pre prenosné vítačky

• Sklúčovadlo vrtáka (5)
• Podlahová doska (7)
• Stípová rúra (9)

9.3 Montáž híbkového dorazu (1) (obr. 3)

1. Nasadte híbkový doraz (1) zhora do vybrania na te- lese.

2. Namontujte zvieraciu páku (12) do otvoru na telese určeného na tento účel.

9.5 Montáž sklučovadla vrtáka (5) (obr. 5)

POZOR

Sklučovadlo vrtáka nie je predmontované!

1. Namontujte sklúčovadlo vrtáka (5) do kužel'a vrtacieho vretena.
2. Pripevnite sklúčovadlo vrtáka (5) k hrotu sklúčovadla vrtáka niekolkými l'ahkými údermi. Použite plastové kladivo.

Pred vykonaním nastavení na výrobku vždy vytiahnite sietovú zástrčku.

Nikdy nenechávajte klúč na sklúčovadlo vrtáka v sklúčovadle vrtáka!

Upozornenie:

Pomocou híbkového dorazu (1) je možné určit híbku vítania.

1. Stlačením tlačidla „0“ na zapínači/vypínači (3) vypnite výrobok.
2. Počkajte, kým sa výrobok zastaví.

12 Pracovné pokyny

POZOR

• Vidlicový klúč vel. 27 mm*

13 Čistenie a údržba

VAROVANIE

Výrobok je bezúdržbový.

1. Jednou rukou uchopte podlahovú dosku (7) a druhou stabilizujte výrobok na telese.

16 Skladovanie

• Označenie modelu
• Číslo výrobku
• Údaje typového štítka

Sklúčovadlo vrtáka – č. výr.: 3906814001
Klúč na sklúčovadlo vrtáka – č. výr.: 3906814014
Paralelný doraz – č. výr.: 3906813020
Híbkový doraz – č. výr.: 3906814013
Ukazovatel’ stupnice – č. výr.: 3906814012
Zvieracia páka (výškový doraz/híbkový doraz) – č. výr.:	05006250
Rýchloupínač – č. výr.: 3906813021
Uhlíkové kefy – č. výr.: 39068249009
Rukovát – č. výr.: 3906816004

– LIDL vám ponúka možnosti vrátenia priamo v pobočkách a supermarketoch. Vrátenie a likvidáciu máte bezplatne.

Sériové č. 01001-25208

Smernice EÚ:

2006/42/EÚ, 2014/30/EÚ, 2011/65/EÚ*, (EÚ)2015/863

Vážená zákazníčka, vážený zákazník,

Sídlo: Česká republika

Tartalomjegyzék
