BRUGSANVISNING PTBMOD 710 D1 PARKSIDE

Søjleboremaskine med elektronisk hastighedsregulering Betjenings- og sikkerhedsforskrifter Oversættelse af den originale driftsvejledning

Klap siden med illustrationerne ud, og gør dig herefter fortrolig med alle produktets funktioner, før du begynder at læse teksten.

1 Forklaring til symbolerne på produktet 169
2 Indledning 170
3 Produktbeskrivelse (fig. 1-10) 170
4 Leveringsomfang (fig. 2).... 170
5 Tilsigtet brug 170
6 Sikkerhedsforskrifter 171
7 Tekniske data.... 173
8 Udpakning.... 174
9 Montering (fig. 1, 2).... 174
10 Før ibrugtagning.... 175
11 Betjening 177
12 Arbejdsinstrukser 177
13 Rengøring og vedligeholdelse.... 178
14 Elektrisk tilslutning 178
15 Transport (fig. 1).... 179
16 Opbevaring 179
17 Reparation og reservedelsbestilling.... 179
18 Bortskaffelse og genanvendelse.... 180
19 Afhjælpning af fejl.... 180
20 EU-overensstemmelseserklæring 181
21 Garantibevis 182

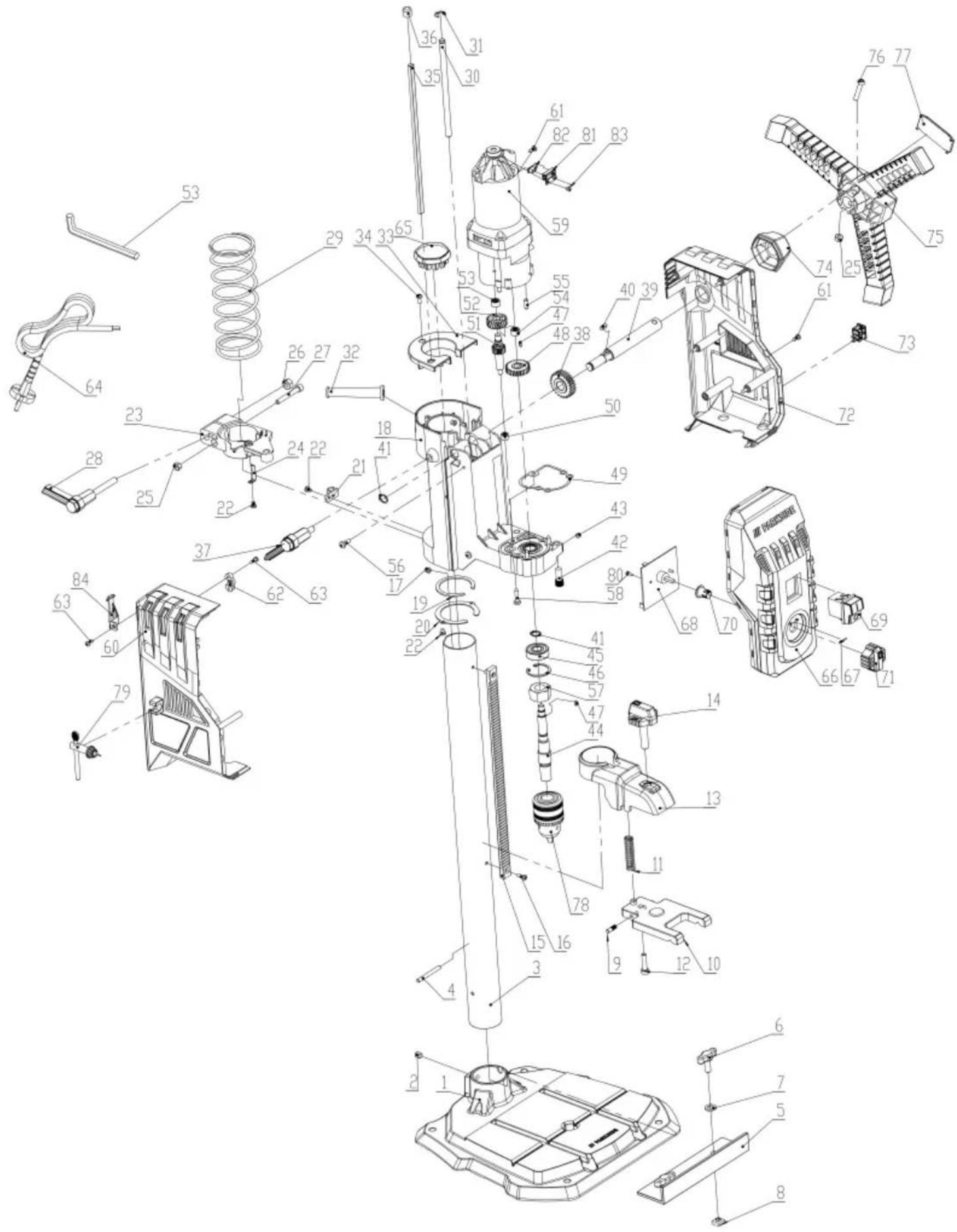

22 Eksplosionstegning.... 184

1 Forklaring til symbolerne på produktet

Symbolerne i denne brugsanvisning skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.

	Læs og overhold brugsanvisningen og sikkerhedsforskrifterne før ibrugtagning!
	Pas på! Tilsidesættelse af sikkerhedsskiltene og advarselsinstrukserne på produktet og tilside-sættelse af sikkerheds- og betjeningsinstrukserne kan føre til alvorlige personskader eller end-og død.
	Brug beskyttelsesbriller.
	Brug høreværn.
	Hårnet påbudt!
	Benyt ikke handsker under arbejdet!
	Pas på! Hold hænderne på afstand af det roterende indsatsværktøj.
	Pas på! Laserstråling
	Bordiameter
	Borepatronholder
	Vedligeholdelses-, omstillings-, indstillings- og rengøringsarbejde må kun udføres, når pro-duktet er slukket, og netstikket er trukket ud!
	Produktet opfylder gældende EU-direktiver.

2 Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye produkt.

Bemærk:

Iht. gældende lov om produktansvar hæfter producenten af dette produkt ikke for skader, der opstår på eller i forbindelse med dette produkt i forbindelse med:

• Forkert behandling
• Tilsidesættelse af brugsanvisningen
• Reparation foretaget af tredjepart og/eller af ikke-autoriserede fagfolk
• Montering og udskiftning af uoriginale reservedele
• Utilsigtet brug
• Svigt af det elektriske anlæg som følge af tilside-sættelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE0113.

Vær opmærksom på følgende:

Brugsanvisningen er en del af dette produkt.

Den indeholder vigtige oplysninger om, hvordan man bruger produktet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger produktets driftssikkerhed og levetid. Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. Brug af produktet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Inden du benytter produktet, skal du sørge for at blive fortrolig med alle betjenings- og sikkerhedsanvisninger.

Produktet må kun benyttes som beskrevet og kun til det tilsigtede anvendelsesformål. Opbevar brugsanvisningen et sikkert sted, og hvis produktet overdrages til tredjepart, skal alle tilhørende dokumenter følge med.

3 Produktbeskrivelse (fig. 1-10)

1. Dybdeanslag (med skala)
   1a. Skalaviser
   1b. Stjerneskrue
2. Håndtag
   2a. Håndspindelføring
   2b. Skrue M6
   2c. Møtrik M6
   2d. Afstandsholder
3. Tænd/Sluk-kontakt
4. Hastighedsregulator
5. Borepatron
   5a. Møtrik

6. Hurtigspænder
   6a. Hurtigspændeskrue

7. Bundplade
   7a. Pinolskrue (M6)
   7b. Rille

8. Parallelanslag
   8a. Vingeskruer
9. Søjlerør
   9a. Styretap
10. Tandstang
11. Spændegreb (højdejustering)
12. Spændegreb (dybdeanslag)
13. Krydslinjelaser
    13a. Tænd/Sluk-kontakt
14. Borepatronnøgle
    14a. Holder til borepatronnøgle
15. Unbrakonøgle 4 mm

4 Leveringsomfang (fig. 2)

Pos. Stk. Betegnelse

1. 1 x Dybdeanslag (med skala)
2. 1 x Håndtag
   2d. 1 x Afstandsholder
3. 1 x Borepatron
4. 1 x Hurtigspænder
5. 1 x Bundplade
6. 1 x Parallelanslag
7. 1 x Søjlerør
8. 1 x Spændegreb (dybdeanslag)
9. 1 x Borepatronnøgle
10. 1 x Unbrakonøgle 4 mm
    1 x Bænkboremaskine
    1 x Brugsanvisning

5 Tilsigtet brug

Bænkboremaskinen er beregnet til boring i metal, træ, kunststof (plast) og fliser. Der kan anvendes skaftbor med en bordiameter på 1,5 mm til 13 mm.

Produktet må kun bruges som tilsigtet. Enhver anden form for brug falder uden for tilsigtet brug. Brugeren, og ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.

Tilsigtet brug omfatter også overholdelse af sikkerhedsforskrifterne og monteringsvejledningen samt driftsanvisningerne i brugsanvisningen.

Hvis der foretages ændringer ved produktet, bortfalder producentens ansvar for deraf følgende skader.

Produktet må kun bruges med originale dele og originalt tilbehør fra producenten.

Producentens forskrifter vedrørende sikkerhed, arbejdsmåde og vedligeholdelse samt målene, som er angivet i de tekniske data, skal overholdes.

Vær opmærksom på, at vores produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis produktet bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

Forklaring til signalord i brugsanvisningen

FARE

Signalord til angivelse af en overhængende farlig situation, som, hvis den ikke undgås, vil medføre død eller alvorlig personskade.

ADVARSEL

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre død eller alvorlig personskade.

FORSIGTIG

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderat personskade.

PAS PÅ

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre materielle skader på produktet eller ejendom/besiddelse.

6 Sikkerhedsforskrifter

Generelle sikkerhedsforskrifter for elværktøj

ADVARSEL

Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og tekniske data, der følger med dette elværktøj.

Følges de følgende instruktioner ikke nøje som be- skrevet, kan dette føre til elektrisk stød, brand og/el- ler alvorlige personskader.

Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug.

Udtrykket "elværktøj", der er anvendt i sikkerhedsforskrifterne, henviser til strømnet-drevne elværktøjer (med strømnetkabel) eller til batteridrevne elværktøjer (uden strømnetkabel).

1) Arbejdspladssikkerhed

a) Hold arbejdsområdet rent og godt oplyst. Uorden eller uoplyste arbejdsområder kan føre til ulykker.
b) Arbejd ikke med elværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. Elværktøj genererer gnister, der kan antænde støv eller dampe.
c) Hold børn og andre personer på afstand, når der arbejdes med elværktøjet. Hvis du bliver distraheret, risikerer du at miste kontrollen over elværktøjet.

2) Elektrisk sikkerhed

a) Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på nogen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stikkontakter mindsker risikoen for at få stød.
b) Undgå kropskontakt med jordede overflader som rør, varmeapparater, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.
c) Hold elværktøj på afstand af regn og fugt. Indtrængning af vand i et elværktøj øger risikoen for at få stød.
d) Brug ikke tilslutningsledningen til at bære eller ophænge elværktøjet eller til at trække stikket ud af stikkontakten med. Hold tilslutningsledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede tilslutningsledninger øger risikoen for at få stød.
e) Når du arbejder udendørs med et elværktøj, må du kun bruge forlængerledninger, som også er egnet til udendørs brug. Brug af forlængerledning, der er egnet til udendørs brug, reducerer risikoen for at få elektrisk stød.
f) Hvis brug af elværktøjet i fugtigt miljø er uundgåelig, skal du bruge en fejlstrømsafbryder. Brug af fejlstrømsrelæ mindsker risikoen for at få elektrisk stød.

3) Personsikkerhed

a) Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med et elværktøj. Brug ikke et elværktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medikamenter. Et øjebliks uagtsomhed, mens elværktøjet bruges, kan føre til alvorlige kvæstelser.

b) Brug personlige værnemidler og altid beskyttelsesbriller. Brug af personlige værnemidler såsom støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, afhængigt af hvad elværktøjet bruges til, mindsker risikoen for personskader.
c) Undgå utilsigtet ibrugtagning. Sørg for, at elværktøjet er slukket, før du tilslutter, opsamler eller bærer det hen til strømforsyningen og/eller batteriet. Hvis du holder fingeren på kontakten, mens du bærer elværktøjet eller tilslutter det til strømforsyningen, kan dette forårsage ulykker.
d) Fjern indstillingsværktøjer eller skruenøgler, inden du tilslutter elværktøjet. Værktøj eller nøgler, som måtte befinde sig i en roterende del af elværktøjet, kan medføre personskader.
e) Undgå unormale kropsholdninger. Sørg for at stå sikkert, og hold altid ligevægten. På denne måde kan du bedre kontrollere elværktøjet, hvis der opstår uventede situationer.
f) Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive viklet ind i bevægelige dele.
g) Hvis der kan monteres støvudsugnings- og op- samlingsudstyr, skal sådant tilsluttes og anven- des korrekt. Brug af støvudsugning kan mindske farer pga. støv.
h) Forlad dig ikke på falsk sikkerhed, og overskrid ikke sikkerhedsreglerne for elværktøjer, selvom du evt. føler dig fortrolig med elværktøjet efter længere tids brug. Skødesløse handlinger kan føre til alvorlige personskader på en brøkdel af et sekund.

4) Anvendelse og behandling af elværktøjet

a) Undlad at overbelaste elværktøjet. Til arbejdet skal man benytte det hertil beregnede elværktøj. Du arbejder bedre og mere sikkert med det passende elværktøj i det angivne effektområde.
b) Brug aldrig et elværktøj med defekt kontakt. Et elværktøj, der ikke kan tændes eller slukkes, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten, og/eller fjern et udtageligt batteri, før du foretager justeringer på enheden, skifter værktøjsdele eller lægger elværktøjet fra dig. Denne forholdsregel forhindrer utilsigtet start af elværktøjet.
d) Opbevar ubenyttede elværktøjer utilgængeligt for børn. Lad ikke personer bruge elværktøjet, som ikke er fortrolige med det, eller som ikke har læst denne vejledning. Elværktøjer er farlige i hænderne på uerfarne personer.
e) Elværktøjer og indsatsværktøjer skal plejes med omhu. Kontrollér med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beska-

diget på en sådan måde, at elværktøjets funktion er forringet. Få beskadigede dele repareret, før elværktøjet tages i brug. Mange ulykker skyldes dårligt vedligeholdt elværktøj.

f) Hold skæreværktøj skarpt og rent. Omhyggeligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre.
g) Brug elværktøjet, indsatsværktøjet, indsatsværktøjer osv. i henhold til disse instruktioner. Tag hensyn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af elværktøj til andre formål end de tilsigtede kan medføre farlige situationer.
h) Hold greb og gribeflader tørre, rene og fri for olie og fedt. Glatte greb og gribeflader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer.

5) Service

a) Elværktøjet må kun repareres af uddannet fagpersonale, og der må kun bruges originale reservedele. Dette sikrer, at elværktøjet også fremover er sikkert at benytte.

Sikkerhedsforskrifter for transportable boremaskiner

a) Boremaskinen skal sikres. En boremaskine, som ikke er fastgjort korrekt, kan bevæge sig eller vippe, hvilket kan medføre personskader.
b) Emnet skal være fastspændt eller fastgjort på emnesupporten. Undlad at bore i emner, som er for små til at blive sikkert fastspændt. Fastholdning af emnet med hånden kan føre til personskader.
c) Undlad brug af handsker. Handsker kan hænge fast i roterende dele eller borespåner og dermed forårsage personskader.
d) Hold hænderne på afstand af boreområdet, mens elværktøjet kører. Kontakt med roterende dele eller borespåner kan forårsage personskader.
e) Boreværktøjet skal rotere, inden det føres ind mod emnet. Ellers kan boreværktøjet sætte sig fast i emnet og forårsage uventede bevægelser af emnet og personskader.
f) Hvis boreværktøjet sætter sig fast (blokerer), skal man undlade at presse det længere ned, men i stedet slukke for elværktøjet. Undersøg og afhjælp årsagen til blokeringen. Blokering kan medføre uventet bevægelse af emnet og person-skader.
g) Undgå lange borespåner ved at afbryde det nedadgående tryk med jævne mellemrum. Skarpe metalspåner kan blive indfanget og forårsage personskader.

h) Fjern aldrig borespåner fra boreområdet, mens elværktøjet kører. Man fjerner spåner ved at flytte boreværktøjet væk fra emnet, slukke for værktøjet og vente på, at elværktøjet stopper. Brug redskaber som f.eks. børste eller krog til at fjerne spånerne. Kontakt med roterende dele eller borespåner kan forårsage personskader.
i) Det tilladte omdrejningstal for indsatsværktøjer med nominelt omdrejningstal skal være mindst lige så høj som det maksimale omdrejningstal, der er angivet på elværktøjet. Tilbehør, der roterer hurtigere end tilladt, kan knække og blive slynget bort.

6.1 Laserstråling

Kig ikke ind i strålen

Laserklasse 2

Beskyt dig og dine omgivelser mod fare for uheld ved at træffe egnede sikkerhedsforanstaltninger!

• Kig ikke direkte ind i laserstrålen med ubeskyttede øjne.
• Kig aldrig direkte ind i strålen.
• Ret aldrig laserstrålen mod reflekterende overflader og personer eller dyr. Også en laserstråle med ringe ydelse kan føre til øjenskader.

FORSIGTIG

Udføres der procedurer, som afviger fra dem, der er angivet her, kan dette føre til farlig strålingseksponering.

• Åbn aldrig lasermodulet. Dette kan føre til uventet stråleeksponering.
• Bruges produktet ikke i længere tid, bør batterierne fjernes.
• Laseren må ikke erstattes med en laser af en anden type.
• Laseren må kun repareres af laserproducenten eller af en autoriseret repræsentant.

Restrisici

Produktet er bygget efter nyeste tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der opstå enkelte restrisici under driften.

- Sundhedsfare som følge af strøm, hvis der bruges elektriske tilslutningsledninger, der ikke lever op til gældende regler.

• Desuden kan der forefindes ikke-åbenbare restrisi-ci, selv om alle foranstaltninger er truffet.
• Restrisici kan reduceres til et minimum, hvis "Sikkerhedsforskrifterne" og "Tilsigtet Brug" samt brugsanvisningen overholdes.
• Undgå utilsigtet ibrugtagning af produktet.
• Hold hænderne væk fra arbejdsområdet, når produktet er i drift.
• Utilsigtet ibrugtagning af produktet.
  • Overhold de foreskrevne vedligeholdelses- og sikkerhedsforskrifter i brugsanvisningen.

ADVARSEL

Dette elværktøj danner et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes.

7 Tekniske data

Mærkespænding 230 - 240 V~ 50Hz
Nominal effekt 710 W (S1*)	900 W (S6* 10%)
Omdrejningstal i tomgang n_0	500 - 2600 min ^-1
Beskyttelsesklasse II
Beskyttelsesgrad IPX0
Borepatron B16	(1,5 mm – 13 mm)
Maks. bordiameter (afhængig af borets kvalitet)
Stål:	13 mm
Træ:	40 mm
Boreslag	70 mm
Borepatronafstand til bundplade (uden indsatsværktøj)	280 mm
Udhæng	125 mm
Laserklasse	II
Bølgelængde laser 650 nm
Lasereffekt	< 1 mW
Vægt (fuldt samlet)	7,6 kg

Forbehold for tekniske ændringer!

\*Driftsfunktion S1 (kontinuerlig drift)

Produktet kan køre kontinuerligt med den angivne effekt.

\*Driftsfunktion S6

Uafbrudt, periodisk drift. Driften består af en starttid, en tid med konstant belastning og en tomgangstid. Cyklusvarigheden er 10 min; den relative driftsvarighed er 10% af cyklusvarigheden.

Støj og vibration

ADVARSEL

Støj kan have alvorlig indvirkning på helbredet. Hvis maskinstøjen overstiger 85 dB, skal du bære passende høreværn til dig selv og personer i nærheden.

Støj- og vibrationsværdierne er bestemt i henhold til EN 62841-1.

Støjværdier

Lydtryksniveau L_pA	80,1 dB
Måleusikkerhed K_pA	3 dB
Lydeffektniveau L_wA	93,1 dB
Måleusikkerhed K_wA	3 dB

Vibrationskarakteristika (hånd-arm-vibration)

Vibration a_h ≤ 2,5 m/s^2

Den angivne svingningsværdi i alt og den angivne støjemissionsværdi er blevet målt iht. en standardiseret testproces og kan bruges til at sammenligne ét elværktøj med et andet.

Den angivne støjemmissionsværdi og den angivne svingningsværdi i alt kan også bruges til at udføre en indledende vurdering af belastningen.

ADVARSEL

Støjemissionsværdierne kan afvige fra den angivne værdi, når elværktøjet rent faktisk bruges, afhængigt af hvordan det bruges, og af, hvilken type emne der bearbejdes.

Forsøg at holde belastningen så lav som mulig. Eksempelvis ved at begrænse arbejdstiden. I denne forbindelse skal der tages højde for alle dele af driftscyklussen (f.eks. tider, hvor elværktøjet er slukket, og tider, hvor det godt nok er tændt, men hvor det kører uden belastning).

8 Udpakning

ADVARSEL

Produkt og emballeringsmaterialer er ikke lege- tøj!

Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

• Åbn emballagen, og tag forsigtigt produktet ud.
• Fjern emballeringsmaterialet samt emballage-/ transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér produktet og tilbehørsdelene for transportskader. Rapportér straks evt. skader til den transportvirksomhed, som leverede produktet. Se- nere reklamationer anerkendes ikke.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.
• Gør dig fortrolig med produktet ved at læse brugsanvisningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være originale dele. Reservedele fås hos faghandlen.
• Husk, at bestillinger skal være forsynet med artikel-numre samt type og fremstillingsår for produktet.

9 Montering (fig. 1, 2)

ADVARSEL

Fare for personskade!

Værktøjer kan være skarpe og blive varme under brug. Brug altid beskyttelseshandsker, når du håndterer værktøjer.

Ved leveringen er visse dele afmonteret. Samlingen er nem, hvis de efterfølgende henvisninger overholdes.

Nødvendigt værktøj:

• Unbrakonøgle 4 mm (15)
• Plasthammer*

* = indgår ikke nødvendigvis i leveringsomfanget!

• Borepatron (5)
• Bundplade (7)
• Søjlerør (9)

9.1 Montering af søjlerør (9) (fig. 3)

1. Skub hurtigspænderen (6) ind over søjlerøret (9).
2. Sæt søjlerøret (9) ind i bundpladen (7).

Sørg for, at styretappen på den nederste ende af søjlerøret (9) indføres i noten i bundpladens (7) holder.

1. Fastgør søjlerøret (9) på bundpladen (7) med de to formonterede pinolskruer (M6) (7a).

Brug en 4 mm unbrakonøgle (15).

9.2 Montering af håndtag (2) (fig. 3)

1. Afmonter den formonterede skrue M6 (2b). Brug en 4 mm unbrakonøgle (15).
2. Kontrollér, at afstandsholdren (2d) sidder ordentligt fast.
3. Sæt håndtaget (2) på håndspindelføringen (2a). Sørg for, at hullet i håndtaget (2) stemmer overens med hullet i håndspindelføringen (2a).
4. Indsæt skruen M6 (2b) gennem de matchende huller, og fastgør den med en møtrik M6 (2c). Brug en 4 mm unbrakonøgle (15).

9.3 Monting af dybdeanslag (1) (fig. 3)

1. Indsæt dybdeanslaget (1) i udsparingen i huset.
2. Monter klemhåndtaget (12) i det hertil indrettede hul i huset.

9.4 Montering af parallelanslag (8) (fig. 4)

1. Skub parallelanslaget (8) ind i noten (7b) i bundpladen (7).
2. Sørg for, at notstenene flugter i noterne (7b) under vingeskruerne (8a).
3. Anbring parallelanslaget (8) i den ønskede position, og spænd vingeskruerne (8a) fast.

9.5 Indsætning af borepatron (5) (fig. 5)

PAS PÅ

Borepatronen er ikke formonteret!

1. Anbring borepatronen (5) i borespindelens konus.
2. Fastgør borepatronen (5) med et par lette slag på spidsen af borepatronen. Brug en plasthammer.

10 Før ibrugtagning

ADVARSEL

Træk altid netstikket ud, inden der foretages indstillinger på produktet.

• 2x gaffelnøgle/topnøgle SW 13 mm*
• Stjerneskruetrækker*
  * = indgår ikke nødvendigvis i leveringsomfanget!

Ved kontinuerlig brug skal produktet monteres på en arbejdsbænk.

• Produktet skal opstilles, så det står stabilt; dvs. at det skal skrues fast til en arbejdsbænk eller et fast understativ.

• Der findes fastgørelseshuller i bundpladen (7) til dette formål.

• Marker borehullerne.

• Placer produktet, som du ønsker, at det skal være monteret senere.

• Opmærk positionerne for de huller, der skal bores, på arbejdsbænken. Disse angives af fastgørelseshullerne i bundpladen (7).

• Udbor hullerne i arbejdsbænken (min. 9 mm diameter).

• Placer produktet over de borede huller i forhold til fastgørelseshullerne i bundpladen (7), og indfør skruerne* (M8) ovenfra gennem hullerne ovenfra i en passende længde.
• Skru møtrikkerne* (M8) på skruerne* (M8) nedefra.
• Spænd møtrikkerne* (M8) fast ved hjælp af to gaffelnøgler SW13*.

* = indgår ikke nødvendigvis i leveringsomfanget!

10.2 Indjustering af emne (fig. 6, 7)

1. Krydslinjelaseren (13) tændes ved at stille Tænd/Sluk-kontakten (13a) på pos. „I“.
2. Skæringspunktet mellem de to laserlinjer angiver borets midtpunkt.
3. Indstil markeringen på emnet på laserkrydset.

10.3 Spænding af emne (fig. 1, 8)

• Det skal sikres, at emnet er fastgjort ordentligt.
• Undlad at bearbejde emner, som er for små til at blive spændt fast.
• Anvend de ekstra emnesupporter, hvis dette er nødvendigt af hensyn til emnets stabilitet.

• Udsparingen i hurtigspænderen (6) skal være indjusteret midt i boringen. Ellers kan boret eller borepatronen (5) blive blokeret af hurtigspænderen (6).

• Drej hurtigspændeskruen (6a) imod urets retning for at løsne den.

• Skub hurtigspænderen (6) op, og klap den til siden for at give plads til emnet.
• Anbring emnet ved hjælp af krydslinjelaseren (13) som beskrevet i 10.2. Se til, at det er indjusteret således, at det forbliver stabilt under bearbejdningen.

• Lad hurtigspænderen (6) ligge på emnet.

• Drej hurtigspændeskruen (6a) i urets retning for at spænde emnet.

• Kontrollér, at emnet er opspændt sikkert og fast. Det må ikke kunne bevæge sig.

10.4 Spænding af større emner (fig. 4, 8)

Bemærk:

• Parallelanslaget sørger for, at emnet føres til den ønskede position. Dette er især fordelagtigt, når der skal bores flere huller med ens afstand eller i en lige linje.

• Brug parallelanslaget (8) til opspænding af større emner.

• Drej vingeskruerne (8a) på parallelanslaget (8) imod urets retning for at løsne dem.

• Indsæt parallelanslaget (8) ind i noterne (7b) i bundpladen (7).

• Indjuster emnet mod parallelanslaget (8).

• Fastspænd vingeskruerne (8a) for parallelanslaget (8).

• Opspænd emnet som beskrevet i 10.3.

• Kontrollér, at emnet er opspændt sikkert og fast. Det må ikke kunne bevæge sig.

ADVARSEL

For emner, der er bredere eller længere end bordoverfladen, skal man sørge for tilstrækkelig afstøtning f.eks. i form af understøtninger eller savbukke. Emner, som er længere eller bredere end produktets bundplade, kan vippe uden fast understøttelse. Hvis emnet vipper, kan dette beskadige borepatronen eller skæreværktøjet!

10.5 Indstilling af højdejustering (fig. 1)

1. Hold fast i håndtaget (2).
2. Åbn spændegrebet (11) for højdejustering.
3. Bestem produkthovedets position med håndtaget (2).
4. Fastlås produkthovedets position med spændegrebet (11). Ellers risikerer man, at der sker skader på tandstan-gen (10).

10.6 Isætning/udtagning af indsatsværktøj (fig. 9)

ADVARSEL

Fare for personskade!

Sæt først lysnetstikket i stikkontakten, när produktet er klargjort til brug.

ADVARSEL

Lad aldrig borepatronnøglen blive siddende i borepatronen!

Bemærk:

Kontrollér, at indsatsværktøjet sidder ordentligt fast.

Forkert eller usikkert fastgjorte indsatsværktøjer kan løsne sig under drift og skade dig.

• Man kan opbevare borepatronnøglen (14) i borepatronnøgleholderen (14a).
• Tag borepatronnøglen (14) ud af borepatronnøgleholderen (14a).
• Løsn borepatronens (5) holdekæber med borepatronnøglen (14).
• Tag indsatsværktøjet* ud.
• Indsæt et nyt indsatsværktøj*.
• Spænd borepatronens (5) holdekæber med borepatronnøglen (14).
• Indsæt borepatronnøglen (14) i borepatronnøgleholderen (14a) igen.
• Kontrollér, at indsatsværktøjet* er i centreret position.
• Foretag en kort testkørsel for at kontrollere ind-satsværktøjet* for koncentricitet.

* = indgår ikke nødvendigvis i leveringsomfanget!

10.7 Indstilling af boredybde (fig. 1, 10)

1. Indsæt et indsatsværktøj i borepatronen (5) som beskrevet i 10.6.
2. Hold fast i håndtaget (2).
3. Åbn spændegrebet (11) for højdejustering.

4. Sænk borepatronen (5) ned på emnet med håndtaget (2), og hold håndtaget (2) i denne position. Sørg for, at skærekanten på indsatsværktøjet ikke rører emnet.

5. Spænd spændegrebet (11) fast igen.

6. Løsn spændegrebet (12) for dybdeanslaget (1).

7. Indstil den ønskede boredybde ved hjælp af dyb-deanslaget (1).

8. Spænd spændegrebet (12) fast igen.

9. Tænd for produktet (se 11.1).

10. Sænk borepatronen (5) via håndtaget (2).
11. Bor med passende fremføring til det forudindstille-de anslag.
    Vælg det rigtige smøremiddel baseret på emnets og borets materiale, samt hultypen.
12. Anbring atter borepatronen (5) i udgangspositionen ved hjælp af håndtaget (2).
13. Kontrollér derefter dybdeanslagets (1) position. Hvis det viste mål ikke stemmer overens med den faktiske boredybde, kan man justere skalaviseren (1a) som beskrevet i 10.7.1.
14. Hvis den indstillede boredybde ikke længere er påkrævet, løsner man spændegrebet (12) for dybdeanslaget (1).

10.7.1 Justering af skalaviseren (1a) (fig. 10)

1. Løsn stjerneskruen (1b) for skalaviseren (1a). Brug en stjerneskruetrækker.

2. Kontrollér, at skalaviseren (1a) sidder korrekt.

3. Spænd stjerneskruen (1b) fast igen.

4. Løsn stjerneskruen (1b) for skalaviseren (1a). Brug en stjerneskruetrækker.

5. Kontrollér, at skalaviseren (1a) sidder korrekt.
6. Spænd stjerneskruen (1b) fast igen.

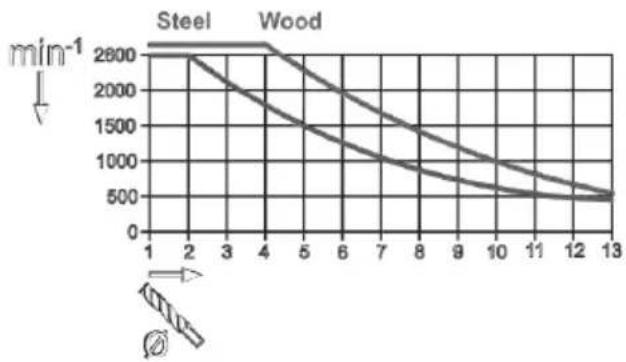

10.8 Indstilling af omdrejningstal (fig. 1)

Ved hjælp af den elektroniske hastighedsregulering kan man indstille hastigheden trinløst:

1. Indstil hastigheden vha. hastighedsregulatoren (4).
2. Det aktuelle omdrejningstal (hastighed) kan aflæses ved hjælp af markeringen på hastighedsregulatoren (4).

11 Betjening

PAS PÅ

Sørg for, at produktet er monteret fuldstændigt før ibrugtagning!

ADVARSEL

Fare for personskade!

Sæt først lysnetstikket i stikkontakten, när produktet er klargjort til brug.

ADVARSEL

Værktøjer kan være skarpe og blive varme under brug. Brug altid beskyttelseshandsker, når du håndterer værktøjer.

Bemaerk:

• Kontrollér, at dataene på typeskiltet stemmer overens med strømnetdataene, før produktet tilsluttes.
• Husk på, at skæreværktøjet også starter samtidigt med igangsætningen af startmekanismen på motordrevne maskiner.
• Kontrollér, at indsatsværktøjet ikke berører emnet, før der tændes for maskinen.
• Kontrollér det materiale, der skal bearbejdes, for fremmedlegemer som søm, skruer osv., og fjern sådanne.
• Når man tænder produktet, skal man vente, indtil det har nået det ønskede omdrejningstal. Først derefter må arbejdet påbegyndes.

11.1 Tænding/slukning af produktet (fig. 1)

Tænd

1. Sæt netstikket i en korrekt sikret netstikkontakt.
2. Tryk på kontakten „I“ på Tænd/Sluk-kontakten (3) for at tænde produktet.

Slukning

1. Tryk på kontakten „0“ på Tænd/Sluk-kontakten (3) for at slukke produktet.
2. Vent, til produktet står stille.

12 Arbejdsinstrukser

PAS PÅ

Tilspændingen og spindlens omdrejningstal er afgørende for indsatsværktøjets levetid!

• Skærehastigheden bestemmes af borespindlens omdrejningstal og indsatsværktøjets diameter.
• Principielt gælder det, at jo større indsatsværktøjets diameter er, desto lavere skal omdrejningstallet være.

• Hvis emnet er stærkere, skal skæretrykket være højere.

• Via gentagen tilbagetrækning af indsatsværktøjet kan man gøre det lettere at fjerne spåner.

• Fjernelse af spåner er især vanskelig ved boring af dybe huller. Reducer da tilspændingen og hastigheden.
• For at undgå for stort slid på indsatsværktøjets skær bør man først forbore huller med en diameter på over 8,0 mm med et indsatsværktøj med mindre diameter.

12.1 Boring (fig. 1)

1. Anbring emnet ved hjælp af krydslinjelaseren (13), og opspænd det som beskrevet i 10.3.
2. Indsæt et indsatsværktøj i borepatronen (5) (se 10.6).
3. Sænk borepatronen (5) med håndtaget (2), og centrer indsatsværktøjet over det sted i emnet, der skal bores.
4. Tænd for produktet (se 11.1).
5. Sænk borepatronen (5) via håndtaget (2).
6. Bor nu ind i emnet med passende tilspænding og ønsket dybde.
7. Vælg det rigtige smøremiddel baseret på emnets og borets materiale, samt hultypen.
8. Vær opmærksom på evt. nødvendigt spånbrud på vejen mod den ønskede boredybde.
9. Før langsomt borepatronen (5) tilbage til udgangspositionen ved hjælp af håndtaget (2).
   * = indgår ikke nødvendigvis i leveringsomfanget!

12.2 Forsæknings- og centrerboring

Med dette produkt kan man også udføre forsæknings- eller centrerboring.

Her skal man være opmærksom på, at forsænkning skal udføres med den laveste hastighed, mens man til centrerboring skal benytte en høj hastighed.

12.3 Udskiftning af borepatron (fig. 5, 9)

Bemærk:

Borepatronen må kun udskiftes med borepatroner, som er godkendt af producenten.

Nødvendigt værktøj:

• Gaffelnøgle SW 27 mm*

1. Fjern indsatsværktøjet som beskrevet i 10.6.
2. Borepatronen (5) skal kontres med borepatronnøglen (14).
3. Anbring en 27 mm gaffelnøgle på møtrikken (5a), og drej den med uret nedad, indtil borepatronen (5) løsner sig fra borespindelen.
4. Drej atter møtrikken (5a) helt op til borespindlen.
5. Fastgør den nye borepatron (5) som beskrevet i 9.5.

Reparations- og vedligeholdelsesarbejde, der ikke er beskrevet i denne brugsanvisning, må kun udføres på et professionelt værksted. Brug kun originale reservedele.

ADVARSEL

Forkert udført vedligeholdelses- eller ren-gøringsarbejde kan forårsage personskader!

ADVARSEL

I forbindelse med rengørings-, reparations- og vedligeholdelsesarbejde kan produktet starte uventet og derved forårsage personskader.

• Sluk for produktet.
• Træk netstikket ud.
• Lad produktet køle af.
• Tag indsatsværktøjet ud.

13.1 Rengøring

• Hold beskyttelsesskærme, luftslidser og motorhus fri for støv og snavs. Tør produktet af med en ren klud*, eller blæs den over med trykluft* ved lavt tryk. Vi anbefaler, at produktet altid rengøres umiddelbart efter brug.
• Nedsænk ikke produktet i vand eller andre væsker med henblik på rengøring.
• Produktet skal altid være rent, tørt og fri for olie eller smørefedt. Fjern støv før hver brug og før hver opbevaringsperiode.
• Brug ikke kemiske, alkaliske, slibende eller andre aggressive rengørings- eller desinfektionsmidler til at rengøre produktet, da sådanne kan beskadige overfladerne.
• Undlad at rengøre indsatsværktøjet, mens det er i brug.

Produktet er vedligeholdelsesfrit.

14 Elektrisk tilslutning

Den installerede elektromotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser. Nettilslutningen hos kunden samt den anvendte forlængerledning skal opfylde disse forskrifter.

14.1 Beskadigede elektriske tilslutningsledninger

Der opstår ofte isoleringsskader på elektriske tilslutningsledninger.

Årsagerne hertil kan være:

• tryksteder, hvis tilslutningsledninger føres gennem vindues- eller døråbninger;
• knæksteder, når tilslutningsledningen fastgøres eller trækkes forkert;
• skæresteder, hvis tilslutningsledningen køres over;
• isolationsskader, når stikket trækkes ud af vægstikkontakten;
• Revner pga. ældning af isoleringen.

Sådanne beskadigede elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne.

Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i strømnettet, når den kontrolleres.

Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser. Der må kun anvendes tilslutningsledninger med samme mærkning.

Påtryk af typebetegnelsen på tilslutningskablet er et krav.

Sikkerhedsforskrifter for udskiftning af beskadigede eller defekte nettilslutningsledninger Tilslutningstype Y

Hvis det bliver nødvendigt at udskifte nettislutningsledningen, skal dette udføres af producenten eller dennes repræsentant for at undgå, at sikkerheden bringes i fare.

14.2 Vekselstrømsmotor

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

• Netspændingen skal andrage 230V\~.
• Forlængerledninger op til en længde på 25 m skal have et tværsnit på 1,5 kvadratmillimeter.

1. Hvis produktet skal transporteres, skal man koble det fra lysnettet og opstille det på et andet egnet sted.
2. For at undgå materielle skader og kvæstelser skal produktet sikres mod at vælte og skride, når det transporteres på køretøjer.
3. Beskyt produktet mod slag, stød og kraftige vibrati- oner, f.eks. när det transporteres i køretøjer.
4. Undlad at transportere produktet i motorenheden.

Bemærk:

Produktet skal såvidt muligt bæres sammen med en anden person.

1. Tag fat i bundpladen (7) med den ene hånd, og stabiliser produktet på gearet med den anden hånd.

16 Opbevaring

Opbevar produktet og dets tilbehør mørkt, tørt og frostfrit og utilgængeligt for børn.

Den optimale opbevaringstemperatur er mellem 5°C og 30°C.

Opbevar produktet i den originale emballage.

Tildæk produktet for at beskytte det mod støv eller fugt. Opbevar brugsanvisningen sammen med produktet.

17 Reparation og reservedelsbestilling

Kontrollér efter reparation eller vedligeholdelse, om alle sikkerhedstekniske dele er anbragt og befinder sig i korrekt stand. Opbevar dele, der er forbundet med tilskadekomst, utilgængeligt for andre personer og børn.

PAS PÅ

Iht. produktansvarsloven fraskriver vi os ansvaret for skader, der skyldes forkert reparation eller brug af ikke-originale reservedele.

Kontakt en kundeservice eller en autoriseret fagmand. Det samme gælder også for tilbehørsdele.

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

17.1 Bestilling af reservedele

Husk at angive følgende oplysninger, när der bestilles reservedele:

• Modelbetegnelse
  • Varenummer
  • Data på mærkepladen

Reservedele/tilbehør

Borepatron - vare-nr.: 3906814001
Borepatronnøgle - vare-nr.: 3906814014
Parallelanslag-artikel-nr.: 3906813020
Dybdeanslag-artikel-nr.: 3906814013
Skalaviser-artikel-nr.: 3906814012
Spændegreb (højdeanslag/dybdeanslag)-artikel-nr.:	05006250
Hurtigspænder-artikel-nr.: 3906813021
Kulbørster - varenr.: 39068249009
Håndtag-artikel-nr.: 3906816004

Oplysninger om emballage

Emballeringsmaterialerne er gen- anvendelige. Emballage skal bortskaffes jf. gældende miljø- regler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (ElektroG)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

• Brugte (genopladelige) batterier, der ikke er permanent installeret i en brugt maskine, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.
• Ejere og/eller brugere af elektriske og elektroniske maskiner er juridisk forpligtet til at returnere sådanne efter brug.

• Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på den brugte maskine, der skal bortskaffes!

• Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortskaffes sammen med husholdningsaffald.

• Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

- Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer)

– LIDL tilbyder dig returneringsmuligheder direkte hos filialerne og markederne. Returnering og bortskaffelse er gratis for dig.

- Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.

• Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.
• Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

19 Afhjælpning af fejl

Fejl Mulig årsag Afhjælpning
Motor starter ikke. Beskadiget	Tænd/Sluk-kontakt.	Inden bænkboremaskinen benyttes, skal alle beskadigede dele udskiftes. Kontakt dit lokale servicecenter eller en autoriseret servicestation. Ethvert forsøg på reparation kan være farligt, hvis det ikke udføres af en kvalificeret fagmand.
	Beskadiget lysnetledning.
Kraftige vibrationer	Indsatsværktøj ikke fast-spændt i centreret position	Kontrollér indsatsværktøj i borepatron
Motoren starter langsomt og når ikke op på driftshastighed.	Spænding for lav, viklinger beskadiget, kondensator brændt sammen.	Få spændingen kontrolleret af en elektriker. Få motoren kontrolleret af en fagmand. Få kondensatoren udskiftet af en fagmand.
Motor støjer for meget.	Viklinger beskadiget, motor defekt.	Få motoren kontrolleret af en fagmand.
Motor bliver let overophedet.	Overbelastning af motoren, utilstrækkelig køling af motoren	Undgå, at motoren overbelastes; hold ventilations slidser åbne, så der sikres optimal køling af motoren
Produktet bliver langsommere under arbejdet	Emnet udsættes for et for kraftigt tryk.	Reducer trykket mod emnet.
Motor når ikke op på fuld ha stighed.	Strømkredse i lysnetanlæg- get overbelastet (lamper, andre motorer osv.).	Undlad at tilslutte andre produkter eller motorer til samme strømkreds.

Oversættelse af den originale overensstemmelseserklæring

Producent:

Scheppach GmbH

Vi erklærer under eget ansvar, at det her beskrevne produkt overholder de gældende direktiver og standarder.

Mærke: PARKSIDE

Art.-betegnelse: Søjleboremaskine med

elektronisk hastighedsregulering – PTBMOD 710 D1

Art.-nr. 3906824974, 3906824975,

3906824977-3906824981,

39068249915, 39068249959

IAN-nr. 477764_2410

Serie-nr. 01001-25208

EU-direktiver:

2006/42/EG, 2014/30/EU, 2011/65/EU*, (EU) 2015/863

* Genstanden, der beskrives ovenfor i erklæringen, opfylder forskrifterne i Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

Anvendte standarder:

EN 62841-1:2015/A11:2022;

EN 62841-3-13:2017;

EN IEC 55014-1:2021;

EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019/A1:2021/A2:2024;

EN 61000-3-3:2013/A1:2019/A2:2021

EN IEC 63000:2018

Dokumentationsansvarlig:

Tobias Ihle

Günzburger Str. 69

D-89335 Ichenhausen

Ichenhausen, Tyskland 25.02.2025

Simón Schunk

Alle vores produkter gennemgår strenge kvalitetskontrol for at sikre, at de når dig i perfekt stand. I det usandsynlige tilfælde, at enheden udvikler en fejl, bedes du kontakte vores serviceafdeling på den adresse, der vises på dette garantibevis. Selvfølgelig, hvis du foretrækker at ringe til os så er vi også glade for at tilbyde vores bistand under servicenummer trykt nedenfor. Bemærk følgende betingelser, som garantikrav kan gøres:

• Disse garanti vilkår omfatte yderligere garanti rettigheder og påvirker ikke dine lovbestemte rettigheder for garanti. Vi vil ikke debitere dig for denne garanti.
• Vores garanti dækker kun problemer forårsaget af materiale- eller produktionsfejl, og det er begrænset til af-hjælpning af disse mangler eller udskiftning af enheden. Bemærk, at vores enheder ikke er designet til brug i kommercielle, handel eller industrielle applikationer. Derfor er garantien ugyldig, hvis udstyret bruges i kommerciel, handel eller industrielle applikationer eller for andre tilsvarende aktiviteter. Følgende er også udelukket fra vores garanti: kompensation for transportskader, skader forårsaget af manglende overholdelse af installations-/monteringsvejledning eller skader forårsaget af uprofessionel installation, manglende overholdelse brugsanvisningen (f.eks tilslutning til den forkerte netspænding eller strøm type), misbrug eller uhensigtsmæssig brug (såsom overbelastning af apparatet eller brug af ikke-godkendte værktøj eller tilbehør), manglende overholdelse af vedligeholdelses- og sikkerhedsforskrifter, indtrængen af fremmedlegemer i apparatet (f.eks sand, sten eller støv), virkninger af vold eller ydre påvirkninger (f.eks skader forårsaget af enheden bliver droppet) og normal sli-tage som følge af korrekt funktion af apparatet.

Garantien erklæres ugyldige, hvis der gøres forsøg på at manipulere med enheden.

• Garantien er gyldig i en periode på 3 år fra købsdatoen af enheden. Garantikrav skal indsendes inden udløbet af perioden garanti senest to uger efter defekten blive bemærket. Ingen garantikrav vil blive accepteret efter udløbet af garantiperioden. Den oprindelige garantiperiode fortsat anvendelse til enheden, selvom reparationer udføres eller dele udskiftes. I sådanne tilfælde, det udførte arbejde eller dele monteret vil ikke resultere i en forlængelse af garantiperioden, og ingen ny garanti bliver aktiv for det udførte eller dele monteret arbejde. Dette gælder også, når der anvendes en tjeneste på stedet.
• For at du kan gøre dit garantikrav gældende, bedes du kontakte nedenstående serviceadresse. Hvis reklamationen ligger inden for garantiperioden, vil vi fremsende dig en returnmærkat, med hvilken du gratis kan returnere dit defekte apparat til os. Det ville hjælpe os, hvis du kunne beskrive karakteren af problemet så detaljeret som muligt. Hvis fejlen er dækket af vores garanti så din enhed vil enten blive repareret med det samme og returneret til dig, eller vi vil sende dig en ny enhed.

Selvfølgelig er vi også glade tilbyde en afgiftsudløsende reparationsservice for eventuelle mangler, der ikke er omfattet af anvendelsesområdet for denne garanti eller til enheder, som ikke længere er dækket. At drage fordel af denne service, skal du sende enheden til vores service-adresse.

Afvikling i garantitilfælde

For at sikre en hurtig behandling af dit anliggende skal du følgende nedenstående anvisninger:

• Ved alle forespørgsel bedes du holde kassebonen og varenummeret (f.eks. IAN 477764_2410) klar som bevis for købet.
• Varenummeret fremgår af typeskiltet på produktet, en gravure på produktet, forsiden af din vejledning (forneden til venstre) eller mærkaten på bag- eller undersiden af produktet.
• Hvis der opstår funktionsfejl eller øvrige mangler, bedes du først kontakte nedenstående serviceafdeling telefonisk eller via e-mail.
• Et produkt, som registreres som defekt, kan du efterfølgende sende portofrit til den serviceadresse, du får oplyst, med vedlæggelse af kvitteringen (kassebon) og oplysning om manglen, og hvornår den er opstået.
• På parkside-diy.com kan du se og downloade denne og mange andre manualer. Med denne QR-kode kommer du direkte til parkside-diy.com. Vælg dit land, og

søg efter brugsanvisninger ved hjælp af søgebilledet. Ved at indtaste varenummeret (IAN) 477764_2410 kommer du til brugsanvisningen for din vare.

Servicekontakt (DK):

Navn: Sotek

Charlottevej 30 E

DK - 4270 Hong

Telefon: [phone]

E-mail: [e-mail]

Hjemsted: Danmark
