HASZNÁLATI ÚTMUTATÓ PPBH 1600 A2 PARKSIDE

Eredeti használati utasítás fordítása

i

DE/AT/BE/CH	Bedienungsanleitung	Seite	5
GB/IE/NI/CY/MT	User manual Page 22
FR/BE/CH	Mode d'emploi Page 37
NL/BE	Gebruiksaanwijzing	Pagina	54
PL	Instrukcja obsługi Strona 70
CZ	Návod na obsluhu Strana	86
SK	Návod na obsluhu Strana	101
ES	Manual de instrucciones			Página 116
DK	Betjeningsvejledning			Side 132
IT	Istruzioni per l’uso			Pagina 147
HU	Használati útmutató			Oldal 163

A

1 2 3 4 5 6 7 PARKSIDE PARKSIDE PARKSIDE 9 8

B

10 11 12 PARKSIDE PERFORMANCE

A felhasznált piktogramok/szimbólumok listája.... Oldal 164

Bevezető Oldal 165

Rendeltetésszerű használat .... Oldal 165

A csomagolás tartalma.... Oldal 165

A részegységek leírása.... Oldal 165

Müszaki adatok.... Oldal 166

Biztonsági utasítások .... Oldal 167

Általános biztonsági utasítások elektromos szerszámokhoz .... Oldal 167

Biztonsági utasítások kalapácsokhoz.... Oldal 170

További biztonsági utasítások .... Oldal 171

Teendők vészhelyzet esetén.... Oldal 171

További kockázatok .... Oldal 171

Első használat előtt.... Oldal 172

A termék kicsomagolása .... Oldal 172

Tartozékok.... Oldal 172

Kezelés.... Oldal 172

A segédfogó felszerelése .... Oldal 172

A szerszámbetét kiválasztása.... Oldal 172

Szerszámbetétek cseréje .... Oldal 173

Az SDS-Max szerszám behelyezése .... Oldal 173

Az SDS-Max szerszám kivétele .... Oldal 173

Az üzemmód kiválasztása .... Oldal 173

Be- és kikapcsolás .... Oldal 173

A fordulatszám beállítása .... Oldal 174

Hibaelhárítás .... Oldal 174

Tisztítás és ápolás.... Oldal 174

Tisztítás.... Oldal 174

Karbantartás.... Oldal 174

Javítás.... Oldal 175

Tárolás .... Oldal 175

Szállítás. Oldal 175

Mentesítés .... Oldal 175

Garancia.... Oldal 176

Garanciális ügyek lebonyolítása.... Oldal 176

Szerviz .... Oldal 177

EU-megfelelőségi nyilatkozat .... Oldal 178

A felhasznált piktogramok/szimbólumok listája
	Olvassa el a használati útmutatót.		Alkatrészek cseréje és tisztítás esetén, valamint ha nem használja, kapcsolja ki a terméket és válassza le a hálózati áramról.
	VESZÉLY! – Magas kockázati szintű veszélyre utal, melyet ha nem kerülnek el, az halálesethez vagy súlyos sérüléshez vezet (pl. fulladásveszély)		Ütvefúrás
			Vésés
	FIGYELMEZTETÉS! – Közepes kockázati szintű veszélyre utal, melyet ha nem kerülnek el, az halálesethez vagy súlyos sérüléshez vezethet (pl. áramütés kockázata)		A vésési pozíció beállítása
		[4-5]	Átmérő
	VIGYÁZAT! – Alacsony kockázati szintű veszélyre utal, melyet ha nem kerülnek el, az könnyebb vagy mérsékelt sérüléshez vezethet (pl. forrázásveszély)	[5ZZ4]	Üresjárati fordulatszám
			Ütésszám per perc
	FIGYELEM! – Lehetséges anyagi károkra hívja fel a figyelmet (pl. rövidzárlat veszélye)		Hordjon fülvédőt!
			Viseljen szemvédőt!
~	Váltóáram/-feszültség		Viseljen légzésvédő maszkot!
	A II. védelmi osztályú termék szimbóluma		Zsírozza meg a szerszámot
	Egészségügyi kockázat (további részletekért lásd a kenőzsírtubusát)	PE-LD	Újrahasznosítási kód
	A terméket csak száraz helyiségekben, beltéren használja.	[AOYO]	Biztonsági utasításokKezelési utasítások

CE

A CE-jelzés azt jelzi, hogy a termék megfelel a rá vonatkozó EU előírásoknak.

i

Kihajtható oldal a termék ábráival

FÚRÓ- ÉS VÉSŐKALAPÁCS

- Bevezető

Gratulálunk új termékének vásárlása alkalmából. Ezzel a döntésével vállalatunk értékes terméke mellett döntött. A használati utasítás ezen termék része. A biztonságra, a használatára és a megsemmisítésre vonatkozó fontos tudnivalókat tartalmazza. A termék használata előtt ismerje meg az összes használati és biztonsági tudnivalót. A terméket csak a leírtak szerint és a megadott felhasználási területeken alkalmazza. A termék harmadik személy számára való továbbadása esetén kézbesítse vele annak a teljes dokumentációját is.

Rendeltetésszerű használat

A termék az alábbi eljárásokhoz használható:

-Ütvefúrás betonba, falba és köbe

- Vésési munkálatok

A termék nem alkalmas a maximális ütvefúrási teljesítményt meghaladó nehéz ütvefúrási munkákhoz (lásd a „Műszaki adatok” c. részt). Mindig a rendeltetésszerű használatnak megfelelő fúrótípust és tartozékokat használja. Szerszámbetétek vásárlása és használata során vegye figyelembe a termék műszaki előírásait (lásd a „Műszaki adatok” c. részben).

A termék más használati módjai, módosításai nem rendeltetésszerűnek minősülnek és életveszély, sérülések és károk kockázatával járnak.

A gyártó nem vállal felelősséget a nem rendeltetésszerű használatból eredő károkét.

A termék kizárólag magánháztartásokban használható.

A termék üzleti vagy ahhoz hasonló célokra nem alkalmas.

Vegyen figyelembe minden alkalmazandó helyi biztonsági előírást, szabványt és rendeletet. Az elektromos szerszámok használata egyes országos vagy helyi előírások szerint csak bizonyos időben lehet engedélyezett.

A csomagolás tartalma

⚠️ FIGYELMEZTETÉS!

A termék és a csomagolóanyagok nem játékszerek! Gyermekek nem játszhatnak a műanyag zacskókkal, fóliákkal és az apró alkatrészekkel! Lenyelés és fulladás veszélye!

1 Fúró- és vésőkalapács

1 Segédfogó (felszerelve)

1 Hordozókoffer

1 50 g tokmányzsír (Modellszám: HG06348)

1 Ruha

1 Használati útmutató

A részegységek leírása

Elolvasás előtt hajtogassa ki az ábrákat tartalmazó oldalt és ismerkedjen meg a termék funkcióival.

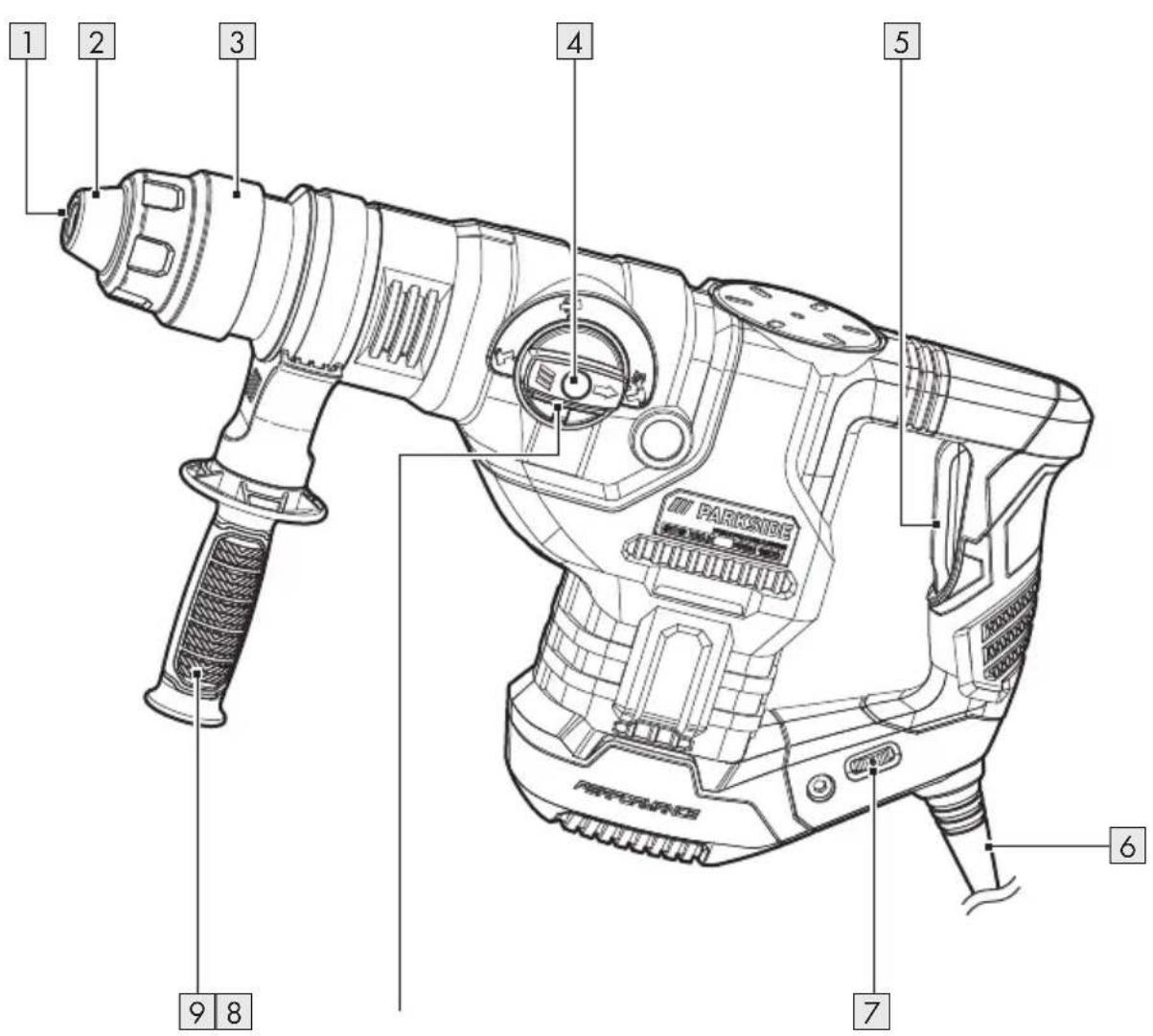

(A ábra)

1 SDS-Max szerszámbefogó
2 Porvédő sapka
3 Rögzítőkarima
4 Módváltó kapcsoló
5 Be-/kikapcsoló gomb
6 Elektromos vezeték csatlakozóval
7 Sebességállító tárcsa
8 Kioldógomb (a módváltó kapcsolóhoz 4)
9 Segédfogó

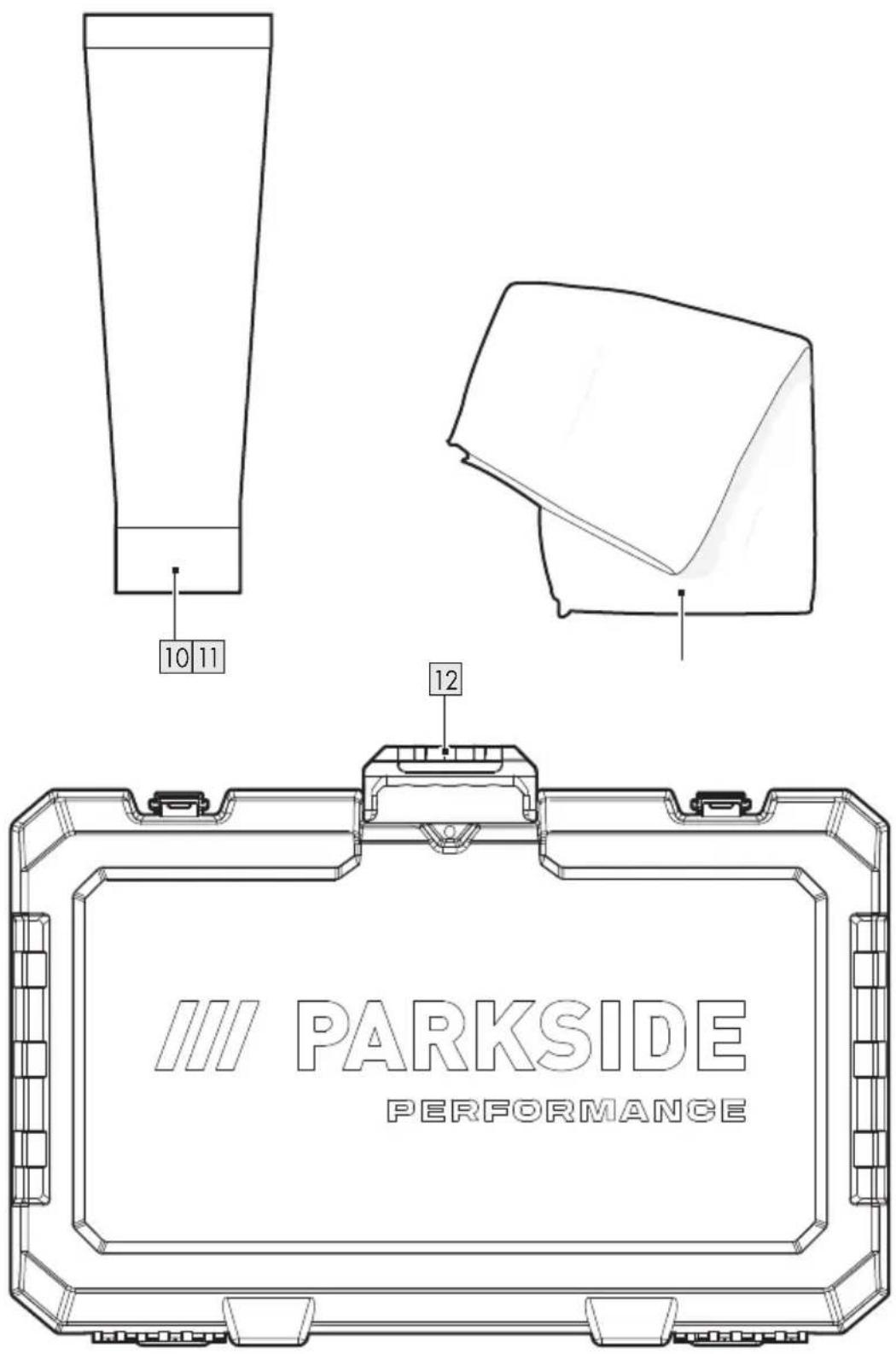

(B ábra)
10 Tokmányzsír
11 Ruha
12 Hordozókoffer

-Az áttörő fúró fúrási tartománya:	80 mm (a spirál hossza: 80 mm)
-Az üreges fúró fúrási tartománya: 50–150 mm

Zajkibocsájtási értékek

A mért értékek meghatározása az EN 62841 alapján történt. Az elektromos szerszám A besorolású zajszintje tipikusan:

Hangnyomásszint L_pA : 86,1 dB
Bizonytalanság K_pA :	3,0 dB
Hangteljesítményszint L_WA :	94,1 dB
Bizonytalanság K_WA :	3,0 dB

Műszaki adatok

Fúró- és vésőkalapács PPBH 1600 A2
Modellszám: HG13862
Névleges feszültség: 230 V~, 50 Hz
Névleges teljesítmény: 1600 W
Üresjárati sebesség n0: 175–360 min ^-1
Löketszám: 1150–2300 bpm ±10 %, (ipm)
Ütési energia: 25 Joule
Ütvefúrási teljesítmény betonba (∅)
-Fúrási tartomány: 12–52 mm
-Optimális fúrási tartomány: 30–50 mm

Rezgési értékek

A rezgési összérték (háromirányú vektorösszeg) megállapítása az EN 62841 szerint történt:

Ütvefúrás betonba:
Főfogó a_h,HD :	17,2 m/s ^2
Bizonytalanság K:	1,5 m/s ^2
Segédfogó a_h,HD :	15,6 m/s ^2
Bizonytalanság K:	1,5 m/s ^2

Vésés:
Főfogó a_h,Cheq :	16,8 m/s ^2
Bizonytalanság K:	1,5 m/s ^2
Segédfogó a_h,Cheq :	15,6 m/s ^2
Bizonytalanság K:	1,5 m/s ^2

⚠️ FIGYELMEZTETÉS!

Viseljen fülvédöt!

FIGYELMEZTETÉS!

A rezgés- és zajkibocsátási érték az elektromos szerszám tényle ges használata közben eltérhet a megadott értéktől, az elektromos szerszám használati típusától és módjától, különösképpen a meg munkálandó munkadarab típusától függően. Próbálja a rezgési és a zajterhelést minél kisebbre csök kenteni. A rezgési terhelés csök kentése érdekében többek között a szerszámbetét használata során viseljen kesztyűt, valamint csökkent se a munkaidőt. Ehhez a működési ciklus minden részét figyelembe kell venni (például amikor az elektromos szerszám kikapcsolt állapotban van, vagy amikor be van kapcsolva, de nincs terhelés alatt).

MEGJEGYZÉS

A megadott rezgési összérték és a megadott zajkibocsátási érték megállapítása egy szabványosított vizsgálati eljárás során került megállapításra, és felhasználható egy elektromos szerszám összehasonlítására egy másikkal.
A megadott rezgési összérték és a megadott zajkibocsátási érték továbbá felhasználható a terhelés előzetes becslésére is.

Biztonsági utasítások

- Általános biztonsági utasítások elektromos szerszámokhoz

FIGYELMEZTETÉS!

Olvasson el minden, ehhez az elektromos szerszámhoz mellékelt biztonsági utasítást, figyelmeztetést, ábrát és műszaki adatot. Az alábbi figyelmeztetések figyelmen kívül hagyása áramütéshez, túzesethez és/vagy súlyos sérülésekhez vezethet.

Örizzen meg minden biztonsági utasítást és figyelmeztetést biztonságos helyen későbbi használatra.

A biztonsági utasításokban használt „elektromos szerszám” kifejezés hálózati áramról működő (hálózati kábellel rendelkező) és akkumulátorral működő (hálózati kábel nélküli) elektromos szerszámokra vonatkozik.

Munkahelyi biztonság

a) A munkaterület legyen mindig tiszta és jól megvilágított. A rendetlenség vagy a rossz fényviszonyok balesetekhez vezethetnek.
b) Az elektromos szerszámot ne használja robbanásveszélyes környezetben, ahol gyúlékony folyadékok, gázok vagy porok találhatóak. Az elektromos szerszámok szikrákat keltenek, mely a port vagy a gázokat meggyújthatják.
c) Az elektromos szerszám használata során tartsa a gyermekeket és az egyéb személyeket távol. Ha megzavarják, elveszítheti az elektromos szerszám feletti uralmát.

Elektromos biztonság

a) Az elektromos szerszám hálózati csatlakozójának illenie kell a konnektorba. Ne módosítsa a csatlakozót. Ne használjon adapteres csatlakozódugaszt földelt elektromos szerszámokkal. A módosítás nélküli csatlakozók és a megfelelően illeszkedő konnektorok használatával csökken az áramütés kockázata.
b) Kerülje a testi érintkezést olyan földelt felületekkel, mint például csövek, fütőberendezések, sütők vagy hűtőszekrények. Az áramütés veszélye megnő, ha a teste földelve van.
c) Az elektromos szerszámokat tartsa esőtől, nedvességtől távol. Ha az elektromos szerszám belsejébe víz jut be, az növeli az áramütés kockázatát.
d) Az elektromos vezetéket kizárólag rendeltetésének megfelelően használja, azzal ne szállítsa vagy akassza fel az elektromos szerszámot, illetve ne használja a hálózati csatlakozó kihúzására a konnektorból. Az elektromos vezetéket óvja a hőtől, olajoktól, éles sarkoktól vagy a készülék mozgó alkatrészeitől. A sérült vagy összetekeredett elektromos vezetékek növelik az áramütés kockázatát.
e) Ha az elektromos szerszámot kültéren használja, csak olyan hosszabbítót használjon, mely kültéri használatra alkalmas. Egy kültéri használatra alkalmas hosszabbítókábel használata csökkenti az áramütés kockázatát.
f) Ha elkerülhetetlen, hogy az elektromos szerszámot nedves környezetben használják, használjon egy maradékáram-megszakítót. Maradékáram-megszakító használata lecsökkenti az áramütés kockázatát.

Személyes biztonság

a) Az elektromos szerszám használata során legyen körültekintő, figyeljen arra, mit tesz, dolgozzon tudatosan. Ne használjon elektromos szerszámokat kábítószer, alkohol vagy gyógyszerek hatása alatt. Az elektromos szerszám használata során csupán egy pillanatnyi figyelmetlenség is súlyos sérülésekhez vezethet.
b) Viseljen személyes védőfelszerelést és mindig hordjon védőszemüveget. A személyes védőfelszerelés, például pormaszk, csúszásmentes biztonsági cipő, védősisak vagy fülvédő – az elektromos szerszám használatától függően – lecsökkenti a sérülések kockázatát.
c) Ügyeljen arra, hogy az elektromos szerszám ne tudjon akaratlanul elindulni. Mielőtt az elektromos szerszámot az elektromos hálózatra és/vagy akkumulátorhoz csatlakoztatná, kézbe venné vagy mozgatná, ellenőrizze, hogy az ki van-e kapcsolva. Ha az elektromos szerszám szállítása során az ujját a bekapcsológombon tartja, illetve ha az elektromos szerszám bekapcsolt állapotban van és az elektromos hálózatra csatlakozik, az balesetekhez vezethet.
d) Az elektromos szerszám bekapcsolása előtt a beállító szerszámokat, csavarkulcsokat távolítsa el. Ha egy szerszám vagy egy kulcs az elektromos szerszám egy forgó részébe kerül, az sérüléseket okozhat.
e) Kerülje a szokatlan testhelyzeteket. Álljon biztosan és mindig őrizze meg az egyensúlyát. Így képes lesz az elektromos szerszámot szokatlan helyzetekben is az irányítása alatt tartani.

f) Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, ruházatát és a kesztyűjét tartsa a forgó alkatrészektőltávol. A laza ruházatot, ékszereket vagy hajat a készülék mozgó részei elkaphatják.
g) Ha porszívó- vagy gyűjtőkészülékek kerültek beszerelésre, ügyeljen azok csatlakoztatására és helyes használatára. A porelszívó használata csökkenti a por okozta veszélyeket.
h) Kerülje a hamis biztonságérzetet, és ne hagyja figyelmen kívül az elektromos szerszámokra vonatkozó biztonsági szabályokat akkor sem, ha a gyakori használatnak köszönhetően azok kezelésében már tapasztalt.

A figyelmetlen kezelés a pillanat törtrésze alatt is sérülésekhez vezethet.

Az elektromos szerszám használata és kezelése

a) Ne terhelje túl az elektromos szerszámot. Az adott munkához az arra alkalmas elektromos szerszámot használja. A megfelelő elektromos szerszám jobban és biztonságosabban dolgozhat, ha azt a megfelelő teljesítmény-tartományon belül használja.
b) Ne használjon meghibásodott kapcsolóval rendelkező elektromos szerszámot. Ha egy elektromos szerszámot nem lehet be- vagy kikapcsolni, az veszélyes és szerelésre szorul.
c) A készülék beállítási műveletei, szerszámbetétek cseréje valamint az elektromos szerszám tárolása előtt húzza ki a hálózati csatlakozót a konnektorból és/vagy vegye ki a kivehető akkumulátort. Ezzel az óvintézkedéssel megelőzi az

elektromos szerszám akaratlan bekapcsolását.

d) A használaton kívüli elektromos szerszámokat tartsa gyermekek számára nem elérhető helyen. Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik azzal kapcsolatban nem rendelkeznek tapasztalattal vagy nem olvasták el ezeket az utasításokat. Az elektromos szerszámok tapasztalatlan kezekben veszélyesek.
e) Ápolja az elektromos szerszámokat és a szerszámbetéteit gondosan. Ellenőrizze a mozgó részek kifogástalan működését, hogy azok nem ragadnak-e be, hogy vannak-e törött vagy sérült alkatrészek, és hogy az elektromos szerszám működését semmi sem befolyásolja. A sérült alkatrészeket az elektromos szerszám használatba vétele előtt meg kell javíttatni. Sok baleset okozója az elektromos szerszámok gondatlan karbantartása.
f) Gondoskodjon a vágószerszámok élességéről és tisztaságáról. A gondosan ápolt, éles pengékkel rendelkező vágószerszámok kevésbé hajlamosak a beragadásra, és könnyebben irányíthatóak.
g) Az elektromos szerszámot, annak alkatrészeit, szerszámbetéteit stb. ezen útmutató szerint használja. Ennek során vegye figyelembe a munka körülményeit és az elvégzendő feladatot. Az elektromos szerszámok nem rendeltetésszerű használata veszélyes helyzetekhez vezethet.
h) Tartsa a fogantyúkat és a fogófelületeket szárazon, tisztán, olajoktól és zsiradékoktól mentesen. A csúszós fogantyúk és fogófelületek miatt nem biztosítható

az elektromos szerszám biztonságos kezelése és irányítása váratlan helyzetekben.

Javítás

a) Az elektromos szerszám javítási munkálatait bízza képzett szakemberre, és csak eredeti pótalkatrészeket használjon. Így gondoskodhat az elektromos szerszám biztonságos működésének megőrzéséről.

MEGJEGYZÉS

A termék működés közben elektro mágneses teret kelt! Ez a tér bizo nyos körülmények között hatással lehet aktív vagy passzív orvosi implantátumok működésére! A súlyos vagy halálos sérülés kockázatának csökkentése érdekében javasoljuk, hogy az orvosi implantátummal ren delkező személyek a termék haszná lata előtt konzultáljanak orvosukkal és az orvosi implantátum gyártójával!

- Biztonsági utasítások kalapácsokhoz

FIGYELMEZTETÉS!

Viseljen fülvédőt! A zajhatás halláskárosodást okozhat.

Viseljen porálarcot.

FIGYELMEZTETÉS!

A fúrási és vésési munkák során olyan anyagok is előfordulhatnak, amelyek káros vagy mérgező porokat kelthetnek. Ezek a porok veszélyt jelentenek az elektromos szerszámot kezelő személy és a közelben tartózkodó többi személy egészségére.
Ha az elektromos szerszámmal dolgozik, ügyeljen arra, hogy ne ütközzön elektromos vezetékekbe, gáz- vagy vízcsövekbe. Mielőtt a falba fúrna vagy vágna, ezt ellenőrizze egy vezetékkereső segítségével.

Biztonsági utasítások minden munkatípushoz

Használjon fülvédőt. A zajhatás halláskárosodást okozhat.
Ha az elektromos szerszámhoz segédfogók is tartoznak, használja azokat is. Az uralom elvesztése sérülésekhez vezethet.
Az elektromos szerszámot csak a szigetelt fogófelületeinél tartsa, ha olyan munkákat végez, melyek során a fúrószerszám vagy a csavarok rejtett elektromos vezetékhez vagy a szerszám saját vezetékéhez érhet. Feszültség alatt lévő vezetékekkel történő érintkezés során a készülék fém részei is feszültség alá kerülnek, ami áramütéshez vezethet.

Biztonsági utasítások hosszú fúrófejekhez fúrókalapácsokkal

A fúrást kezdje mindig alacsony fordulatszámon, és akkor, amikor a fúrószerszám már a munkada-rabhoz ért. Magas fordulatszámnál a fúrófej könnyen elhajolhat, amikor a

munkadarab érintése nélkül szabadon forog, és ez sérülésekhez vezethet.

- Ne gyakoroljon túl nagy nyomást a fúrószerszámra, és csak hosszanti irányban. A fúrófejek elhajolhatnak és ezáltal eltörhetnek, így elveszítheti felettük az irányítást, mely sérülésekhez vezet.

További biztonsági utasítások

A rejtett vezetékek megtalálásához használjon megfelelő keresőkészülékeket, vagy forduljon a helyi közműszolgáltatóhoz. Ha elektro mos vezetékekbe ér, az tűzesethez és áramütéshez vezethet. Gázvezetékek megsértése robbanást okozhat. Ha vízvezetékbe ér, az anyagi károkkal jár.
Mielőtt az elektromos szerszámot letenné, várja meg, míg az teljes mértékben leáll. A szerszámbetét beakadhat, és az elektromos szerszám feletti irányítás elveszhet.
Rögzítse a munkadarabot. Szorítóeszközökkel vagy satuval a munkadarabokat biztosabban lehet megtartani, mint kézzel.
Működés után röviddel ne érjen a szerszámbetétekhez vagy a burkolat közeli részeihez. Ezek működés közben nagyon felforrósodhatnak, és égési sérüléseket okozhatnak.
A szerszámbetét fúrás közben elakadhat. Gondoskodjon a biztonságos állásról, és mindkét kezével erősen tartsa az elektromos szerszámot. Különben elvesztheti az elektromos szerszám feletti uralmát.
Az elektromos szerszámot a munka során tartsa mindkét kezével, és gondoskodjon a stabil állásról. Két kézzel az elektromos szerszámot biztonságosabban lehet irányítani.

Eredeti tartozékok/kiegészítő eszközök

⚠️ FIGYELMEZTETÉS!

Ne használjon olyan tartozékokat, melyeket nem a /// PARKSIDE javasol. Az áramütéshez és tűzesethez vezethet.

Csak olyan tartozékokat és kiegészítő eszközöket használjon, amelyek a használati útmutatóban szerepelnek, vagy amelyek szerszámbefogója kompatibilis a termékkel.

- Teendők vészhelyzet esetén

Ismerkedjen meg a termék használatával ennek az útmutatónak a segítségével. Tartsa észben a biztonsági utasításokat, és minden esetben kövesse azokat. Ez segít elkerülni a kockázatokat és veszélyeket.

A termék használata során legyen mindig éber, így időben képes lesz a veszélyek felismerésére és kezelésére. A gyors beavatkozás segít megelőzni a súlyos személyi sérüléseket és anyagi károkat.

Ha a termék hibásan működik, azonnal kapcsolja ki. Vizsgáltassa meg és szükség szerint szereltesse meg egy képzett szakemberrel, mielőtt újra használná.

További kockázatok

Még akkor is megmarad a személyi sérülések és anyagi károk potenciális veszélye, ha a terméket az előírásoknak megfelelően használja. A termék felépítéséből és kialakításából adódóan többek között az alábbi veszélyekkel lehet számolni:

A rezgéssel járó egészségügyi kockázatok, amennyiben a terméket hosszabb ideig használják, illetve a kezelése és a karbantartása nem szakszerűen történik.
■ Személyi sérülések és anyagi károk kockázata, melyet hibás szerszámbetétek, vagy egy rejtett tárgy becsapódása okoz használat közben.
■ Repülő tárgyak okozta személyi sérülések és anyagi károk veszélye.

- Első használat előtt

A termék kicsomagolása

1. Vegye ki a terméket a csomagolásból, és szabaduljon meg az összes csomagolóanyagtól és védőfóliától.
2. Ellenőrizze, hogy minden alkatrész megvan-e, és hogy a csomagolás minden alkatrészt tartalmaz-e (lásd a „A csomagolás tartalma”).
3. Ellenőrizze, hogy a termék és minden alkatrész jó állapotban van-e. Ha sérülést vagy hibát talál, ne használja a terméket, hanem járjon el a „Garancia” c. fejezetben leírtak szerint.

Tartozékok

⚠️ FIGYELMEZTETÉS!

Ne használjon olyan tartozékokat, melyeket nem a /// PARKSIDE javasol. Az áramütéshez és tűzesethez vezethet.

A termék biztonságos és szakszerű használatához többek között az alábbi tartozékokra, pl. szerszámokra, szerszámbetétekre van szükség:

SDS-Max szerszámbetét
■ Használható személyes védőfelszerelés

A szerszámokat és a szerszámbetéteket szakboltban vásárolhatja meg. A beszerzés során tartsa szem előtt a termék műszaki követelményeit (lásd a „Műszaki adatok” c. részt). Ha bizonytalan, forduljon szakemberhez vagy érdeklődjön a szakboltban.

Kezelés

⚠️ FIGYELMEZTETÉS!

Alkatrészek cseréje és tisztítás esetén, valamint ha nem használja, kapcsolja ki a terméket és válassza le a hálózati áramról.

⚠️ FIGYELMEZTETÉS!

A fúrás során biztosítsa vagy rögzítse a munkadarabot szorítóval, zárható fogóval vagy satuval. Fúrást csak rögzített munkadarabon végezzen.

MEGJEGYZÉS

A be-/kikapcsoló gor5 akaratlan működtetése esetén sérülés kockázata áll fenn.
A segédfogó felszerelése

MEGJEGYZÉS

Biztonsági okokból a terméket csak felrögzített segédfogóval 9 használja.

☐ Fordítsa el a segédfogót 9 a munkapoziciónak megfelelően egy alkalmas szögbe.
A szerszámbetét kiválasztása

Használat Szerszámbetét
Ütvefúrás	SDS Max szerszámbetét
Vésés

- Szerszámbetétek cseréje

MEGJEGYZÉS

Ha a porvédő sap ^2 megsérül, azt azonnal pótolni kell. Forduljon egy ügyfélszolgálati szerelőműhelyhez.

□ Az SDS-Max szerszámbefogó 1 segítségével a szerszámbetétet egyszerűen és kényelmesen, kiegészítő szerszámok használata nélkül kicserélheti.

Az SDS-Max szerszámbetét a rendszernek köszönhetően szabadon mozgatható. Ez üresjáratban eltolódást okoz. Ez nincs hatással a furat pontosságára, mivel a fúró a fúrás során önmagát központozza.

☐ A porvédő sapka 2 nagymértékben megakadályozza, hogy az SDS-Max szerszámbefogóba 1 működés közben fúrási por kerüljön. A szerszámbetétekhez behelyezése során ügyeljen arra, hogy a porvédő sapka ne sérüljön meg.

- Az SDS-Max szerszám behelyezése

1. A szerszámbetét behelyezése előtt enyhén zsírozza be a SDS-Max szerszámbefogót 1 a tokmányzsírral 10.

2. Húzza meg a rögzítőkarimát 3 hátrafelé.

3. Csavarja be a szerszámbetétet a SDS-Max szerszámbefogóba 1 ütközésig.

4. Engedje vissza a rögzítőkarimát 3.

5. Ellenőrizze a megfelelő rögzítést a szerszámbetét meghúzásával. A szerszámbetét alapvetően sugárirányban mozoghat.

● Az SDS-Max szerszám kivétele

☐ Húzza meg a rögzítőkarimát 3 hátrafelé, majd vegye ki a szerszámbetétet.

Az üzemmód kiválasztása

☐ Tartsa a kioldógombot 8 a módváltó kapcsolónál 4 lenyomva. Fordítsa el a módváltó kapcsolót úgy, hogy a nyíl a megfelelő szimbólumra mutasson.

Szimbólum	Üzemmód
	Ütvefúrás
	Vésés
	A vésési pozíció beállítása

A vésési pozíció beállítása

A véséshez fordítsa a szerszámbetétet a szükséges pozícióba:

1. Fordítsa a módváltó kapcsolót 4 állásba (a vésési pozíció beállítása).

2. Fordítsa a szerszámbetétet az SDS-Max szerszámbefogóban 1 a kívánt pozícióba.

3. Fordítsa a módváltó kapcsolót 4 állásba (vésés).

Be- és kikapcsolás

☐ Dugja be az elektromos csatlakozót 6 egy konnektorba. A termék ezzel üzemkész.

Bekapcsolás

□ Nyomja meg a be-/kikapcsoló gombot 5.

Kikapcsolás

□ Engedje fel a be-/kikapcsoló gombot 5.

Alacsony hőmérsékleten az elektromos szerszám csak bizonyos idő elteltével éri el a teljes ütvefúrási teljesítményét/ütőerejét.

A fordulatszám beállítása

☐ A fordulatszámot az 1. fokozat (alacsony) és a 6. fokozat (magas) között választhatja ki. A szükséges fordulatszám a megmunkálandó anyagtól függ.

A kiválasztott fokozat látható lesz a sebességállító tárcsán 7.

Hibaelhárítás

Probléma	Lehetséges ok	Megoldás
A termék nem működik.	A motor meghibásodott.	Javíttas sa meg a terméket egy képzett szakember rel.
A termék teljesít ménye gyenge.	A termékre túl nagy nyomást gyakorolt.	A termékre mérsékelt nyomást gyakoroljon.
	A tokmány zsír elhasz nálódott.	Kenje be az SDS Max szerszám befogót 1 enyhén a tokmányzsír ral 10.

Tisztítás és ápolás

FIGYELMEZTETÉS!

Alkatrészek cseréje és tisztítás esetén, valamint ha nem használja, kapcsolja ki a terméket és válassza le a hálózati áramról.

Tisztítás

MEGJEGYZÉS

A termék tisztításához ne használjon vegyi anyagokat, lúgokat, súrolószereket vagy egyéb durva tisztító vagy fertőtlenítő anyagokat, mert azok kárt tehetnek a termék felületeiben.

Ügyeljen arra, hogy ne jussanak folyadékok a termék belsejébe.

A terméket mindig tartsa tisztán, szárazon, olajtól és kenőanyagoktól mentesen. Minden használat után és tárolás előtt távolítsa el a port.

A rendszeres és szakszerű tisztítással biztosíthatja a termék biztonságos használatát, valamint azzal az élettartamát is meghosszabbítja.

☐ A terméket tisztítsa egy száraz ruhával 11. A nehezen hozzáférhető helyekhez használjon egy puha kefét.

☐ Különösen fontos a szennyeződések és a por eltávolítása a szellőzőnyílásokból egy ruha 11 vagy egy puha kefe segítségével.

A szellőzőnyílások legyenek mindig tiszták.

☐ Tisztítsa meg a SDS-Max szerszámbefogót 1 rendszeresen. Kenje be az SDS-Max szerszámbefogót enyhén a tokmányzsírral 10.

- Karbantartás

Ha az elektromos szerszám elektromos vezetéke megsérül, a kockázatok elkerülése érdekében azt a gyártónak, az ügyfélszolgálatának, vagy egy annak megfelelő képzettségű szakembernek kell kicserélnie.

□ Minden használat előtt és után ellenőrizze a terméket és alkatrészeit (pl. a szerszámbetéteket), hogy azok nincsenek-e elkopva vagy nem sérültek e meg. Szükség esetén cserélje ki ezeket újakra. Ehhez vegye figyelembe a műszaki követelményeket is (lásd a „Műszaki adatok” c. részt).
□ Kenés: Kenje be az SDS-Max szerszámbefogót 1 enyhén a tokmányzsírral 10.

Javítás

☐ A termék nem tartalmaz olyan részeket, melyeket a felhasználó megjavíthat. A termék átvizsgálásához vagy szereléséhez forduljon egy képzett szakemberhez.

Tárolás

□ Kapcsolja ki a terméket. Hagyja a terméket lehülni.
☐Tisztítsa meg a terméket (lásd a „Tisztítás” c. részt).

☐ A terméket és alkatrészeit tárolja sötét, száraz, fagymentes és jól szellőző helyen.
☐ A terméket tárolja gyermekek számára nem elérhető helyen.

Hosszú távú (3 hónapot meghaladó) tárolás esetén az optimális hőmérsékletnek +20 °C és +26 °C között kell lennie.
□ A terméket tárolja a hordozókofferében 12.

Szállítás

□ Kapcsolja ki a terméket. Hagyja a terméket lehúlni.
☐ A terméket a hordozókofferében 12 szállítsa.

☐ Óvja a terméket az ütődésektől, rázkódásoktól, melyek különösen a szállítás során a járművekben érhetik.
☐ Rögzítse a terméket, hogy az ne tudjon elcsúszni vagy eldőlni.

- Mentesítés

MEGJEGYZÉS

A tokmányzs10 selejtezze ki a terméktől külön, a helyi előírásoknak megfelelően.

A csomagolás környezetbarát anyagokból készült, amelyeket a helyi újrahasznosító helyeken adhat le ártalmatlanítás céljából.

A hulladék elkülönítéséhez vegye figyelembe a csomagolóanyagon található jelzéseket. Ezek rövidítéseket (a) és számokat (b) tartalmaznak a következő jelentéssel: 1–7: műanyagok/20–22: papír és karton/ 80–98: kötőanyagok.

Termék:

FR +

A termék, és a csomagolóanyagokat is, újrahasznosítható, és a gyártó kiterjesztett felelőssége alá tartozik.

A jobb hulladékkezelés érdekében az ábrán látható információk (szortírozási információk) alapján külön ártalmatlanítsa őket.

A Triman-logó csak Franciaországra vonatkozik.

A kiszolgált termék megsemmisítési lehetőségeiről lakóhelye illetékes önkormányzatánál tájékozódhat.

yezete érdekében, ne dobja a kiszolgált terméket a háztartási szemétbe, hanem adja le szakszerű ártalmatlanításra. A gyűjtőhelyekről és azok nyitvatartási idejéről az illetékes önkormányzatnál tájékozódhat.

Garancia

A terméket gondosan, szigorú minőségi előírások betartásával gyártottuk, és a szállítás előtt gondosan ellenőriztük. Anyag- vagy gyártási hibák esetén a termék eladójával szemben törvényes jogok illetik meg. Az Ön törvényes jogait az általunk alább meghatározott garancia semmilyen módon nem korlátozza.

Erre a termékre 5 év garanciát adunk a vásárlás dátumától számítva. A garancia idő a vásárlás dátumával kezdődik. Biztonságos helyen őrizze meg az eredeti vásárlói bizonylatot, mert ez a dokumentum szükséges a vásárlás bizonyításához.

A vásárláskor fennálló károkat és hiányosságokat a termék kicsomagolása után haladéktalanul jelezze.

Ha ezen a terméken a vásárlástól számított 5 éven belül anyag- vagy gyártási hibát észlel, választásunk szerint ingyenesen megjavítjuk vagy kicseréljük a terméket. A garancia idő nem hosszabbodik meg a helyette nyújtott szavatossági igény által. Ez a kicserélt vagy javított alkatrészekre is érvényes.

A garancia megszűnik, ha a terméket megrongálták, ill. nem szakszerűen kezelték vagy végezték a karbantartást.

A garancia az anyag- és gyártási hibákra vonatkozik. Ez a garancia nem terjed ki azokra a termékalkatrészekre, amelyek normál kopásnak vannak kitéve, és ezért gyorsan kopó alkatrésznek minősülnek (pl. elemekre, tömlőkre, tintapatronokra), illetve a törékeny alkatrészek sérülésére, pl. kapcsolókra vagy üveg alkatrészekre.

Garanciális ügyek lebonyolítása

Megkeresése gyors feldolgozásához kérjük, kövesse az alábbi utasításokat:

Megkeresés esetén kérjük, mindig készítse elő a pénztárblokkot és a termékszámot (IAN 502295_2504) a vásárlás igazolására.

A termékszámot kérjük, olvassa le a típustábláról, a terméken elhelyezett gravírozásból, az útmutató címlapjáról (alul a bal oldalon), vagy a termék hátsó vagy alsó oldalán található matricáról.

Működési hiba vagy egyéb hiányosság fellépése esetén először vegye fel a kapcsolatot a következőkben felsorolt szervizek valamelyikével telefonon, vagy e-mailen.

A hibásnak ítélt terméket a pénztárblokk és a hiba leírásának és keletkezési idejének megjelölésével, díjmentesen küldheti el az Ön számára kijelölt szerviz címére.

PDF ONLINE parkside-diy.com

A parkside-diy.com oldalon ezt és számos további kézikönyvet tud megtekinteni és letölteni. Ezzel a QR-kóddal közvetlenül a parkside-diy.com oldalra jut. Válassza ki az országot, és a keresőfelületen keresse meg a használati útmutatókat. A termékszám (IAN) 502295_2504 beírásával juthat el az Ön termékének használati útmutatójához.

Szerviz

HU Szerviz Magyarország

Tel.: [phone]

A formanyomtatvány itt elérhető:

parkside-diy.com

IAN 502295_2504

CE

EU-megfelelőségi nyilatkozat

EU-MEGFELELŐSÉGI NYILATKOZAT (502295\_2504. sz.)

IAN:

502295_2504

Termékazonosító:

"PARKSIDE Performance" Fúró- és vésőkalapács

Típusszám:

HG13862

A fent ismertetett nyilatkozat tárgya megfelel a vonatkozó uniós harmonizációs jogszabálynak:

2006/42/EK irányelve

2014/30/EU irányelve

2011/65/EU irányelve az összes kapcsolódó

Az alkalmazott harmonizált szabványokra hivatkozás vagy az azokra az egyéb műszaki leírásokra való hivatkozás, amelyekkel kapcsolatban megfelelőségi nyilatkozatot tettek:

Szám / vonatkozó részek

2006/42/EK irányelve

EN 62841-1:2015/A11:2022

EN IEC 62841-2-6:2020/A11:2020

2014/30/EU irányelve

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A2:2024

EN 61000-3-3:2013/A2:2021

A fent ismertetett nyilatkozat tárgya megfelel az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló, 2011. június 8-i 2011/65 / EU európai parlamenti és tanácsi irányelvnek:

Szám / vonatkozó részek

EN IEC 63000:2018

A műszaki dokumentáció tulajdonosa: OWIM GmbH & Co.KG

A nyilatkozatot a nevében és megbízásában írták alá:

A jelen megfelelőségi nyilatkozatot a gyártő kizárólagos felelősségére bocsátják ki.

Az eredeti megfelelőségi nyilakozat fordítása

Neckarsulm

Hely

04.08.2025

Dátum

ppa. Stefan Haensel meghatalmazott aláíró

meghatalmazott aláíró

HU

OWIM GmbH & Co. KG

Stiftsbergstraße 1

74167 Neckarsulm

GERMANY

Model No.: HG13862

Version: 11/2025
