HASZNÁLATI ÚTMUTATÓ PEKS 1600 C3 PARKSIDE

Elektromos láncfűrész

Kezelési és biztonsági utasítások

Az eredeti üzemeltetési útmutató fordítása

Mielött használni kezdi a gépet, gondosan olvassa el, és órizze

biztonságos helyen a későbbi használathoz.

Elektrisk kædesav

Mielőtt megkezdi az olvasást, hajtsa ki az ábrákat tartalmazó oldalt, majd ismerkedjen meg alaposan a termék összes funkciójával.

PL

1 A terméken található szimbólumok magyarázata 210
2 Bevezetés.... 212
3 A termék leírása (1 - 4. ábra).... 212
4 Szállított elemek 212
5 Rendeltetésszerű használat 212
6 Biztonsági utasítások 213
7 Műszaki adatok.... 218
8 Kicsomagolás.... 218
9 Üzembe helyezés előtt 219
10 Kezelés.... 221
11 Munkavégzési utasítások.... 222
12 Tisztítás és karbantartás 226
13 Tárolás és szállítás 229
14 Elektromos csatlakozás 229
15 Javítás és pótalkatrészek rendelése 230
16 Ártalmatlanítás és újrahasznosítás.... 230
17 Hibaelhárítás 231
18 EU megfelelőségi nyilatkozat 232
19 JÓTÁLLÁSI TÁJÉKOZTATÓ 233
20 Robbantott ábra 287

1 A terméken található szimbólumok magyarázata

A kézikönyvben használt szimbólumok arra szolgálnak, hogy felhívják a figyelmet a lehetséges kockázatokra. A biztonsági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a figyelmeztetések nem háritják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézkedéseket.

FIGYELEM

Az első üzembe helyezése előtt figyelmesen olvassa el ezt az üzemeltetési útmutatót, és feltétlenül kövesse a biztonsági előírásokat!

Azt javasoljuk, hogy vegyen részt „Motoros fűrész kezelési tanfolyam jelenléti igazolással” című professzionális biztonságtechnikai továbbképzésen, ahol az adott országban jellemző oktatásban részesül a láncfűrész használatára és karbantartására nézve, illetve végezzen el egy elsősegély-tanfolyamot is. Ha hoszszabb ideig nem használta a gépet, vagy gyakorlás kedvéért kezdetben mindig egyszerű vágásokat hajtson végre biztonságosan letámasztott fadarabokon, hogy megismerkedjen a láncfűrész használatával. Gondosan őrizze meg az üzemeltetési útmutatót!

Megjegyzés:

Kérjük, vegye figyelembe, hogy a láncfűrész használatát egyes nemzeti előírások korlátozhatják, pl. a munkavédelmi és környezetvédelmi rendelkezések.

	Üzembe helyezés előtt olvassa el és vegye figyelembe a kezelési útmutatót és a biztonsági utasításokat!		A láncfék kioldása.
	Figyelem! Ha figyelmen kívül hagyja a terméken elhelyezett biztonsági jelöléseket és figyelmeztető meg-jegyzéseket, illetve figyelmen kívül hagyja a biztonsági és kezelési utasításokat, akkor súlyos, akár halálos sérüléseket szenvedhet.		Váltóáramú motor.
	Viseljen arcvédővel vagy védő-szemüveggel felszerelt, hallásvédő-vel rendelkező munkavédelmi sisakot.		Fűrészlánc sebessége.
	Viseljen munkavédelmi kesztyút! Lánofűrés ik hossza.
	Viseljen zárt lábbelit! Hajtótagok száma.
	Fontos, hogy a kezeken, karokon, a lábfejen és a lábszáron védőruháza-tot viseljen.		Láncosztás.
	A terméket ne érje eső. A terméket csak száraz környezeti feltételek mellett szabad tárolni, raktározni és üzemeltetni.		Horony szélessége.
	Csak kétkezes kezeléshez. Teljesítményfelvét	[IMAGE]
	Figyelmeztetés! Visszarúgás (kick-back) veszélye.Óvakodjon a termék visszacsapá-sától, és kerülje a sín csúcsával való érintkezést.		Tömeg kg-ban.
	A láncfék állása. Olajtartály tartalma.
	A fűrészlánc futásiránya.		Karbantartási, átszerelési és beállítási, valamint tisztítási munkákat csak a motor kikapcsolása és a há-lózati csatlakozó kihúzása után szabad végezni!
	Fűrészláncolaj betöltőnyílása.		Ha megsértette vagy elvágta a háló-zati vezetéket, azonnal húzza ki a hálózati csatlakozót a csatlakozóal-jzatból!
	Láncfeszesség növelése/csökken-tése.		A termék garantált hangteljesít-ményszintje.
	Láncolaj töltésszintjének kijelzése.		II. védelmi osztály (kettős szigete-lés).
	Aktiválja a láncféket.		A termék megfelel a hatályos euró-pai irányelveknek.

2 Bevezetés

Gyártó:

Scheppach GmbH

Sok örömet és sikert kívánunk új terméke használatához.

Megjegyzés:

A termék gyártója a hatályos termékfelelősségi törvény szerint nem felelős a terméken esett vagy a termék által okozott károkért a következő esetekben:

• Szakszerűtlen kezelés
• A kezelési útmutató be nem tartása
• Illetéktelen szakember, harmadik fél által végzett javítás
• Nem eredeti pótalkatrészek beépítése és cseréje
• Nem rendeltetésszerű használat
• Ha figyelmen kívül hagyja az elektromos berendezésekre vonatkozó előírásokat, valamint a VDE 0100, a DIN 57113 / VDE0113 előírásait, akkor az elektromos berendezés működésképtelenné válhat.

Vegye figyelembe a következőket:

A kezelési útmutató a termék részét képezi.

Fontos megjegyzéseket tartalmaz arról, hogyan dolgozhat a termékkel biztonságosan, szakszerűen és gazdaságosan, hogyan kerülheti el a veszélyeket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a termék megbízhatóságát és élettartamát. A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a termék üzemeltetésével kapcsolatosan érvényes előírásokat is.

A termék használata előtt ismerkedjen meg az összes kezelési és biztonsági utasítással. A terméket csak a leírtaknak megfelelően, a megadott alkalmazási területen üzemeltesse. Órizze meg jól a kezelési útmutatót, és ha a terméket továbbadja harmadik személynek, adja át vele együtt az összes dokumentumot is.

3 A termék leírása (1 - 4. ábra)

1. Hálózati csatlakozó
2. Hátsó markolat
3. Bekapcsoló retesz
4. Olajtartály sapkája
5. Lánckerék burkolata
   5a. Láncfogó szerkezet
6. Láncfeszítő kerék
7. Vezetőlemez (vezetősín)
   7a. Fordítócsillag
8. Fúrészlánc
9. Tehermentesítő
10. Hátsó kézvédő

11. Be-/kikapcsoló

12. Olajtartály

13. Olajszintjelző
14. Elülsö markolat
15. Karmos ütköző
16. Láncfék/első kézvédelem
17. A vezetősín borítása
18. Lánckerék
19. Álló csapszeg
20. Vezetőcsap
21. Olajozó furat

4 Szállított elemek

Tétel Darabszám Megnevezés

1. 1 db Vezetőlemez (vezetősín)
2. 1 db Fürészlánc
3. 1 db A vezetősín borítása
   1 db Elektromos láncfűrész
   1 db Kezelési útmutató

5 Rendeltetésszerű használat

A láncfűrész kizárólag fa fűrészelésére alkalmas. A termék semmilyen egyéb alkalmazásra (pl. falazatok, műanyag vagy élelmiszerek vágása) nem alkalmas.

Csak a rendeltetésének megfelelően használja a terméket. Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó/kezelő viseli a felelősséget.

A rendeltetésszerű használat része a biztonsági utasítások betartása, valamint a kezelési útmutatóban foglalt szerelési és üzemeltetési utasítások betartása is.

A terméket használó és karbantartó személyeknek is- merniük kell ezeket, és tájékozottnak kell lenniük a le- hetséges veszélyekről.

Ha a terméken módosítást végez, az ebből eredő károkért a gyártó nem vállal felelősséget.

A terméket kizárólag a gyártó eredeti alkatrészeivel és eredeti tartozékaival szabad üzemeltetni.

Tartsa be a gyártó biztonsági, munkavégzési és karbantartási előírásait, valamint a műszaki adatokban meghatározott méreteket.

Kérjük, vegye figyelembe, hogy termékeinket rendeltetésük szerint nem kisipari, kéziipari vagy ipari használatra tervezték. A termékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.

A kezelési útmutatóban használt jelzőszavak magyarázata

VESZÉLY

Ez a jelzőszó olyan közvetlenül fenyegető veszélyes helyzetre utal, amely súlyos sérülést vagy halálos balesetet okoz, ha nem kerülik el.

FIGYELMEZTETÉS

Ez a jelzőszó olyan lehetséges veszélyhelyzetre utal, amely súlyos sérülést vagy halálos balesetet okozhat, ha nem kerülik el.

VIGYÁZAT

Ez a jelzőszó olyan lehetséges veszélyhelyzetre utal, amely csekélyebb vagy könnyebb sérülést okozhat, ha nem kerülik el.

FIGYELEM

Ez a jelzőszó olyan lehetséges veszélyhelyzetre utal, amely anyagi járt okozhat a termékben vagy más vagyontárgyakban/tulajdonban, ha nem kerülik el.

6 Biztonsági utasítások

Az elektromos szerszámokra vonatkozó általános biztonsági utasítások

Az összes biztonsági utasítást és útmutatót őrizze meg későbbi használat céljából.

A biztonsági utasításokban használt „elektromos szerszám” fogalom a hálózatról üzemeltetett elektromos szerszámokra (hálózati vezetékkel), illetve az akkumulátorról üzemeltetett elektromos szerszámokra (hálózati vezeték nélkül) vonatkozik.

FIGYELMEZTETÉS

Olvassa el az összes biztonsági utasítást, egyéb utasítást, ábrát és műszaki adatot, melyet az elektromos szerszámhoz mellékeltek.

A következő útmutatások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.

1) Munkahelyi biztonság

a) Gondoskodjon a munkahely tisztaságáról és megfelelő megvilágításáról. A rendetlenség, illetve a megvilágítatlan munkaterületek balesetekhez vezethetnek.
b) Ne dolgozzon az elektromos szerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszámok szikráznak, és a szikrák meggyújthatják a port és a gözöket.
c) Az elektromos szerszám használata során tart-sa távol a gyermekeket és más személyeket. A figyelem elterelése miatt elveszítheti uralmát az elektromos szerszám felett.

2) Elektromos biztonság

a) Az elektromos szerszám csatlakozódugójának il- lenie kell a csatlakozóaljzatba. A dugós csatlako- zót semmilyen módon nem szabad módosítani. A védőföldeléssel ellátott elektromos szerszámok- kal együtt ne használjon adapteres csatlakozót. A változatlan dugós csatlakozók és a hozzájuk illő csatl- lakozóaljzatok csökkentik az áramütés kockázatát.
b) Kerülje el a teste földelt felületekkel, például csövekkel, fűtésekkel, tűzhelyekkel és hűtőszekrényekkel való érintkezését. Megnő az áramütés kockázata, ha a teste földelve van.
c) Tartsa esőtől és nedvességtől távol az elektromos szerszámokat. Az elektromos szerszámba hatoló víz növeli az áramütés kockázatát.
d) Ne használja a csatlakozó vezetéket a rendelte- tésétől eltérő módon, például az elektromos szerszám szállításához, felakasztásához vagy a csatlakozóaljzatból való kihúzásához. Tartsa tá- vol a csatlakozó vezetéket hőtől, olajtól, éles élektől és a mozgó alkatrészeitől. A sérült vagy összegubancolódott csatlakozó vezeték növeli az áramütés kockázatát.
e) Ha a szabadban dolgozik az elektromos szerszámmal, akkor csak olyan hosszabbító vezetékeket alkalmazzon, amelyek kültéri használatra is alkalmasak. A kültéri használatra alkalmas hoszszabbító vezeték használata csökkenti az áramütés kockázatát.
f) Ha elkerülhetetlen, hogy nedves környezetben használja az elektromos szerszámot, akkor használjon hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló használata csökkenti az áramütés kockázatát.

3) Személyek biztonsága

a) Legyen figyelmes, ügyeljen arra, amit csinál, és az elektromos szerszám használata során józan ésszel cselekedjen. Ne használja az elektromos szerszámot, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek befolyása alatt áll. Az elektromos szerszám használata során egy pillanatnyi figyelmetlenség is súlyos sérüléseket okozhat.

b) Viseljen személyi védőfelszerelést, és mindig használjon védőszemüveget. Az elektromos szerszám típusától és használatától függően alkalmazott személyi védőfelszerelések, például pormaszk, csúszásmentes munkavédelmi cipő, munkavédelmi sisak vagy hallásvédő viselése csökkenti a sérülések kockázatát.
c) Kerülje el az akaratlan üzembe helyezést. A szerszám áramellátásra és/vagy akkumulátorra való csatlakoztatása, felvétele vagy szállítása előtt bizonyosodjon meg arról, hogy ki van-e kapcsolva az elektromos szerszám. Ha az elektromos szerszám szállítása közben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra, az balesetet okozhat.
d) Az elektromos szerszám bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csavarkulcsokat. Az elektromos szerszám forgó részében maradt szerszám vagy kulcs sérüléseket okozhat.
e) Kerülje a rendellenes testtartást. Álljon stabilan a lábán, és mindig őrizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot.
f) Megfelelő ruházatot viseljen. Ne viseljen túl bő ruházatot vagy ékszereket. Haját és ruházatát tartsa távol a maguktól mozgó alkatrészektől. A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat.
g) Ha lehetséges a porelszívó és -gyűjtő berendezések felszerelése, azokat csatlakoztatni és megfelelően használni kell. A por elszívására szolgáló berendezés használatával csökkenthetők a por által okozott veszélyek.
h) Ne keltsen hamis biztonságérzetet és ne szegje meg az elektromos szerszámra vonatkozó biztonsági szabályokat még abban az esetben sem, ha az elektromos szerszámot többszöri használat után ismerni véli. A másodperc törtrésze alatt bekövetkező súlyos sérülések lehetnek a következményei annak, ha a szerszámot gondatlanul kezeli.

4) Az elektromos szerszám használata és kezelése

a) Ne terhelje túl az elektromos szerszámot. A munkájához mindig az arra megfelelő elektromos szerszámot használja. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban.
b) Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Az az elektromos szerszám, amelyet nem lehet be- vagy kikapcsolni, veszélyesnek számít, és meg kell javítani.

c) Húzza ki a csatlakozódugót a csatlakozóaljzatból, és/vagy vegye ki a kivehető akkumulátort, mielőtt beállításokat végez a készüléken, cserélhető szerszámokat cserél ki vagy félreteszi az elektromos szerszámot. Ezen elővigyázatossági intézkedések megakadályozzák az elektromos szerszám akaratlan elindulását.
d) A nem használt elektromos szerszámokat gyermekektől távol tárolja. Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik nem ismerik azt vagy nem olvasták el a jelen utasításokat. Az elektromos szerszámok veszélyesek, ha tapasztalatlan személyek használják őket.
e) Gondosan ápolja az elektromos szerszámot és a cserélhető szerszámot. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek és nem szorulnak-e, illetve nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének az elektromos szerszám működésére. Az elektromos szerszám használata előtt javíttassa meg a sérült alkatrészeket. Sok balesetet a rosszul karbantartott elektromos szerszámok okoznak.
f) Tartsa élesen és tisztán a vágószerszámokat. A gondosan ápolt, éles vágóélekkel rendelkező vágó-szerszámok kevésbé szorulnak be, és könnyebben vezethetők.
g) Az elektromos szerszámot, a cserélhető szerszámot, betétszerszámokat stb. a jelen utasításoknak megfelelően használja. Közben vegye figyelembe a munkafeltételeket és a végrehajtandó feladatot is. Az elektromos szerszámoknak a tervezett alkalmazásoktól eltérő használata veszélyes helyzetekhez vezethet.
h) A fogantyúkat és a megfogási felületeket mindig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fogantyú és megfogási felületek nem teszik lehetővé az elektromos szerszám biztonságos üzemeltetését, illetve hogy megőrizze fölötte az uralmát előre nem látható helyzetekben.

5) Szerviz

a) Csak képzett szakszemélyzettel és csak eredeti pótalkatrészek használatával javíttassa az elektromos szerszámot. Ezáltal biztosítható az elektromos szerszám biztonságának megőrzése.

A láncfűrészre vonatkozó biztonsági utasítások

A láncfűrészekre vonatkozó általános biztonsági utasítások

a) Ha jár a fűrész, minden testrészét tartsa távol a fűrészlanctól. A fűrész indítása előtt győződjön meg arról, hogy a fűrészlanc semmivel nem érintkezik. A láncfűrésszel végzett munkálatok során már egy pillanatnyi figyelmetlenség is a ruházat vagy testrészek fűrészlanc általi megragadásához vezethet.

b) A láncfűrészt jobb kezével mindig a hátsó fogantyúnál, bal kezével mindig az elülső fogantyúnál megfogva tartsa. Ha munka közben fordítva fogja a láncfűrészt, az növeli a sérülésveszélyt, ezért soha nem szabad így használni.
c) A láncfűrészt kizárólag a szigetelt megfogási felületeknél fogva tartsa, mivel a fűrészlánc rejtett villamos vezetékekhez vagy a fűrész saját hálózati kábeléhez érhet. Ha a fűrészlánc feszültség alatt álló vezetékhez ér, akkor a készülék fémből készült alkatrészei is feszültség alá kerülhetnek, ami áramütéshez vezethet.
d) Viseljen szemvédőt. További védőfelszerelések használata javasolt a hallás, a fej, a kéz, a lábszár és a lábfej védelmére. A megfelelő védőru-házat csökkenti a sérülésveszélyt, melyet a szétre-pülő forgács és a fűrészlánc véletlen megérintése okozhat.
e) Ne dolgozzon a láncfűrésszel fára vagy létrára felmászva, illetve tetőn vagy instabil felületen állva. Ha ilyen módon üzemelteti a gépet, akkor súlyos sérülésveszély áll fenn.
f) Mindig ügyeljen a stabilitásra, és a láncfűrészt csak akkor használja, ha szilárd, biztonságos, sík talajon áll. Ha csúszós a talaj, vagy instabil a felület, amelyen áll, akkor elveszítheti az egyensúlyát, vagy elveszítheti az uralmat a láncfűrész felett.
g) Ha feszültség alatt álló ágat vág, számoljon azzal, hogy az ág visszarúg. Ha felszabadul a fa rostjainak feszültsége, a megfeszült ág megütheti a felhasználót, és/vagy kiránthatja a kezéből a láncfü-részt.
h) Legyen különösen óvatos, amikor aljnövényzetet és fiatal fákat vág. A vékony anyag beakadhat a fűrészláncba, Önnek csapódhat, vagy kibillentheti az egyensúlyából.
i) A láncfűrészt az elülső fogantyújánál fogja meg, kikapcsolt állapotban szállítsa, a fűrészláncot magától elfordítva. A láncfűrész szállításakor vagy tárolásakor mindig helyezze fel a védőburkolatot. A láncfűrész gondos kezelése csökkenti annak valószínűségét, hogy véletlenül a működő fűrészlánchoz ér.
j) Kövesse a kenésre, a láncfeszítésre és a vezetősín, illetve a lánc cseréjére vonatkozó utasításokat. A szakszerűtlenül megfeszített vagy kent lánc elszakadhat, vagy növelheti a visszacsapás kockázatát.
k) Csak fát fűrészeljen. Ne használja a láncfűrészt, olyan munkálatokhoz, amelyekre nem alkalmas. Példa: Ne használja a láncfűrészt fém, műanyag, falazat vagy olyan építőanyagok vágására, amelyek nem fából készültek. A láncfűrész nem rendeltetésszerű használata veszélyes helyzeteket idézhet elő.

1) Ne próbáljon meg kivágni egy fát, csak ha már tisztán felfogta az ezzel járó kockázatokat, és megértette, hogyan kerülhetők el. A felhasználó vagy más személyek súlyos sérüléseket szenvedhetnek, amikor kidől a fa.

A visszacsapás okai és elkerülése

Visszacsapásra akkor fordulhat elő, ha a vezetősín csúcsa egy tárgyhoz ér, vagy ha meghajlik a fa, és a fűrészlánc beszorul a vágatba.

A sín csúcsának érintése sok esetben váratlan hátrafelé irányuló reakciót válthat ki, amely során a vezetősín felfelé és a felhasználó irányába csapódik.

Ha a fűrészlánc beszorul a vezetősín felső élénél, akkor a sín hirtelen visszaüthet a felhasználó irányába.

Ezen reakciók mindegyikének következtében elveszítheti a fűrész feletti uralmat, és akár súlyos sérülést is szenvedhet. Ne hagyatkozzon kizárólag a láncfűrészre szerelt biztonsági berendezésekre. A láncfűrész használójaként tegyen különböző intézkedéseket, amelyek segítségével baleset- és sérülésmentesen dolgozhat.

A visszacsapódás a láncfűrész helytelen vagy hibás használatának következménye. Ez az alábbiakban ismertetett óvintézkedésekkel megelőzhető:

a) Fogja szorosan, két kézzel a fűrészt, ujjai fogják körbe a láncfűrész fogantyúit. Tartsa testét és karjait olyan helyzetben, hogy képes legyen a visszalökő erők felfogására. Megfelelő intézkedések foganatosítása esetén a felhasználó uralma alatt tarthatja a visszalökő erőket. Soha ne engedje el a láncfűrészt.
b) Kerülje a rendellenes testtartásokat, és ne fűrészeljen vállmagasság felett. Ezáltal megakadályozhatja, hogy a lap csúcsa véletlenül hozzáérjen valamihez, és a váratlan helyzetekben jobban uralhatja a láncfűrészt.
c) Mindig a gyártó által előírt pótlapokat és fűrész-láncokat használja. A nem megfelelő pótlapok és fűrészláncok a lánc elszakadásához és/vagy visz-szacsapáshoz vezethetnek.
d) Tartsa be a gyártó élezéssel és a fűrészlánc karbantartásával kapcsolatos utasításait. A túl alacsony mélységhatároló növeli a visszacsapás lehetőségét.

További biztonsági utasítások

- Amikor anyagfelhalmozódásoktól szabadítja meg a láncfűrészt, raktározni készül, vagy karbantartási munkálatokat végez rajta, mindig tartsa be az összes utasítást. Bizonyosodjon meg arról, hogy kikapcsolta a kapcsolót, és ki-húzta a hálózati csatlakozót. Ha az anyagfelhalmozódások eltávolítása közben, illetve karbantartási munkálatok során a láncfűrész váratlanul üzemelni kezd, az komoly sérüléseket okozhat.

• Ha megsérül a termék hálózati csatlakozóvezetéke, akkor a veszélyek elkerülése érdekében a gyártóval, annak ügyfélszolgálatával, vagy hasonló képesítéssel rendelkező szakemberrel cseréltesse ki.
• Használjon 30 mA vagy annál kisebb kioldási áramerősségű hibaáram-védőkapcsolót.
• A csatlakozó vezetéket úgy fektesse le, hogy fűré-szelés közben ne akadhasson bele az ágakba vagy bármi másba.
• A szabadban csak engedélyezett és megfelelő jelöléssel ellátott hosszabbító vezetékeket használjon (H07RN-F).
• Pontosan tartsa be az üzemeltetési utasítás karbantartási, ellenőrzési és javítási útmutatásait. A sérült védőberendezéseket és alkatrészeket ügyfél-szolgálatunkkal szakszerűen ki kell javíttatni vagy cseréltetni, ha a használati utasítás nem rendelkezik másként.
• Lejtön végzett fűrészelés közben mindig a fatörzs fölötti oldalon álljon. A vágás végéhez közeledve csökkentse a kifejtett nyomást, de továbbra is tartsa szilárdan a markolatokat, hogy az "átvágás" pillanatában uralni tudja a terméket. Ügyeljen rá, hogy a fűrészlánc ne érintkezzen a talajjal. A vágás végeztével várja meg, amíg leáll a termék, mielőtt elveszi a terméket.

Mielőtt átmegy az egyik fától a másikhoz, mindig kapcsolja ki az termék motorját, és húzza ki a hálózati csatlakozót.

• A fáról távolítsa el a szennyeződést, köveket, levált fakérget, szegeket, kapcsokat és drótokat.
• Ne használja a terméket kenés nélkül, és ügyeljen rá, hogy mindig időben feltöltse, mielőtt kiürül a tartály.
• Csak a gyártó által ajánlott kenőanyagot használjon.
• Javasoljuk, hogy az első használatkor a felhasználó legalább a rönkfa vágását munkabakon vagy fű-részbakon gyakorolja.
• Ne használjon olyan tartozékokat, amelyet a gyártó nem ajánlott. Ez áramütéshez vezethet, vagy tüzet okozhat.
• A terméket tilos viharban használni - villámcsapás veszélye!

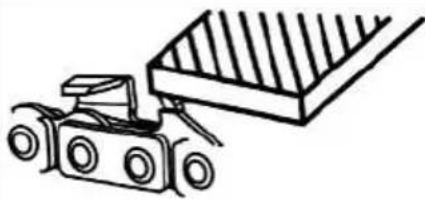

A fűrészlánc utánélezését illetékes szakműhelyben lehet elvégeztetni. Ne kísérelje meg maga elvégezni a fűrészlánc élezését, ha nem rendelkezik megfelelő szerszámmal és szükséges tapasztalattal.

Biztonsági berendezések (1. ábra)

• Hátsó markolat (2) kézvédővel (10)

– Megvédi a kezét az ágaktól és a gallyaktól, és ha fűrész ledobja a fűrészláncot.

• Bekapcsoló retesz (3)

– A termék bekapcsolásához ki kell reteszelni a bekapcsoló reteszt. A bekapcsoló retesz megakadályozza a termék véletlen beindítását.

• Láncfogó szerkezet (5a)

- Csökkenti a sérülésveszélyt, amikor a fűrész- lánc elszakad vagy leugrik.

- Fürészlánc (8) enyhe visszacsapással

- Speciálisan kifejlesztett biztonsági berendezésekkel segít felfogni a visszacsapásokat.

- Be-/Kikapcsoló (11) azonnali láncleállítással

– A be-/kikapcsoló elengedésekor a termék azonnal kikapcsol.

• Karmos ütköző (15)

- Növeli a stabilitást, amikor függőleges vágást hajtanak végre, és megkönnyíti a fűrészelést.

Megjegyzés:

A fűrész lánc nem fut, ha reteszelve van a láncfék.

• Láncfék/első kézvédelem (16)

– A biztonsági berendezés visszacsapás esetén azonnal lefékezi a fűrészláncot.
– A kar kézzel is működtethető.
– Megvédi a kezelő kezét, ha lecsúszik az elülső markolatról.

- Villanymotor

– Biztonsági okokból kettős szigeteléssel van ellátva.

6.1 Egyéni védőfelszerelés (EVE)

VESZÉLY

Sérülésveszély!

Mindig viseljen egyéni védőfelszerelést (EVE)!

– Viseljen arcvédővel vagy védőszemüveggel felszerelt, hallásvédővel rendelkező munkavédelmisakot.
- Viseljen vágás elleni védőbetéttel ellátott, szük védőruházatot.
– Viseljen csúszásmentes munkavédelmi cipőt.
– Viseljen védőkesztyűt.

• Kerülje a rendellenes testtartást. Álljon stabilan a lábán, és mindig őrizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot.
• A terméket nem használhatják csökkent fizikai, érzékszervi vagy mentális képességű, vagy tapasztalattal és tudással nem rendelkező személyek (vagy gyermekek).

• Megfelelő ruházatot viseljen. Ne viseljen túl bő ruházatot vagy ékszereket. Haját és ruházatát tartsa távol a maguktól mozgó alkatrészektől. A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat.

• A termék használata során mindig viseljen zárt lábbelit és hosszú nadrágot. Ne használja a terméket mezítláb vagy nyitott szandálban. Kerülje a bő, illetve lógó zsinórokkal vagy nyakkendőkkel ellátott ruhák viselését.

• Az erdőben végzett mindenfajta munka során viseljen munkavédelmi sisakot. Ez védelmet biztosít a lehulló ágak ellen. Rendszeresen ellenőrizze, nem sérült-e meg a munkavédelmi sisak. Ezt legkésőbb 5 év elteltével le kell cserélni. Csak bevizsgált munkavédelmi sisakot használjon.
• Az arcvédő, illetve a védőszemüveg távol tartja a forgácsokat és faszilánkokat. A szemsérülések elkerülése érdekében a termékkel végzett munka során mindig viseljen arcvédőt vagy védőszemüveget.
• Viseljen hallásvédőt.
• Viseljen védőkesztyűt.
• Száraz fa fűrészelésekor viseljen porvédő maszkot. Ilyenkor fűrészpor képződhet.
• Ha fán dolgozik, a felhasználó lezuhanhat. A felhasználó súlyos, akár halálos sérüléseket szenvedhet. Viseljen lezuhanás elleni védőfelszerelést.

6.2 Környezeti biztonság

• A nemzeti és / vagy önkormányzati szabályozások korlátozhatják a zajt keltő motoros termékek használati idejét. Érdeklődjön ezzel kapcsolatban a helyben illetékes hatóságnál.
  • Csak nappali fényben dolgozzon.
• Szintén ne dolgozzon kedvezőtlen időjárási feltételek mellett, pl. esőben vagy szélben. Ilyenkor fokozott balesetveszély áll fenn!
• A munkaterületi rendetlenség balesetveszélyes.
• A termék használata során tartsa távol a gyermekeket és más személyeket. A figyelem elterelése miatt elveszítheti uralmát a termék felett.
• Soha ne működtesse a terméket, ha emberek, különösen gyerekek, illetve állatok vannak a közelben.
• Ne dolgozzon drótkerítés mellett, vagy olyan területen, ahol laza, régi huzalok találhatók.

Fennmaradó kockázatok

A termék korszerű műszaki színvonalon, az elismert biztonságtechnikai előírások szerint készült. A munkavégzés során azonban ennek ellenére is felléphetnek fennmaradó kockázatok.

• A fennmaradó kockázatok minimálisra csökkenthetők azonban a „Biztonsági utasítások”, a „Rendeltetésszerű használat” és a kezelési útmutató együttes betartásával.

• Úgy használja a terméket, ahogyan azt a kezelési útmutató javasolja. Ezzel biztosítható, hogy a termék mindig optimális teljesítménnyel működjön.

• Emellett fennállhatnak olyan, nem nyilvánvaló fennmaradó kockázatok is, melyek minden elővigyáza-tosság ellenére sem szüntethetők meg.

• Amikor üzemel a termék, tartsa távol a kezét a munkaterülettől.
• Ha nem viseli az előírt hallásvédőt, halláskárosodást szenvedhet.
• A tüdő károsodása, ha az előírt légzésvédőt nem viselik.
• Sérülésveszély a szerszámok szakszerűtlen tartás vagy vezetés következtében történő kisodródása miatt.
• Nem előírásszerű villamos csatlakozóvezetékek használatakor áramütés veszélye áll fenn.
• Kerülje a termék véletlen üzembe helyezését: amikor bevezeti a dugós csatlakozót a csatlakozóaljzatba, nem szabad benyomva legyen a be-/kikapcsoló gomb.
• Mielőtt a beállítási és karbantartási munkákat megkezdené, kapcsolja ki a be-/kikapcsoló gombot és húzza ki a hálózati csatlakozót.

FIGYELMEZTETÉS

Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktív vagy passzív orvosi implantátumokra. A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantátumuk gyártóját.

FIGYELMEZTETÉS

Hosszabb idejű munkavégzés esetén a vibrációk miatt a kezelő személy kezeiben keringési zavarok (fehér ujj szindróma) léphetnek fel.

A fehér ujj szindróma olyan érrendszeri betegség, melynek következtében az ujjak és a lábujjak kis véredényei hirtelen összehúzódnak. Az érintett területek nem kapnak megfelelő vérellátást, és emiatt rendkívül sápadtak lesznek. A rezgő termékek gyakori használata idegkárosodást okozhat olyan a személyeknél, akiknek gyengébb a vérkeringése (például dohányosok, cukorbetegek).

Amennyiben szokatlan negatív hatásokat észlel, azonnal fejezze be a munkát, és forduljon orvoshoz.

7 Műszaki adatok

Váltóáramú motor 220-240V AC /50/60 Hz

Névleges teljesítmény S1* 1600 W

Védelmi osztály II

Védelmi fokozat IPX0

Lánc sebessége 15 m/s

Vezetősín 14“

Láncfűrész lapjának hossza 415 mm

Vágáshossz 340 mm

Láncosztás 3/8“

Lánckerék fogainak száma 52 fog

A fűrészlánc típusa 3/8LP-52

A vezetősín típusa AP14-52-507P

Tartály/Láncolaj 0,35 I

Súly (láncfűrész lapjával és kb. 4,8 kg fűrészlánccal)

Súly (láncfűrész lapja, fűrészlánc és kb. 4,2 kg kábel nélkül)

A műszaki változtatás jogát fenntartjuk!

\* S1 üzemmód (folyamatos üzem)

A termék tartósan üzemeltethető a megadott teljesít-ménnyel.

Zaj és vibráció

FIGYELMEZTETÉS

A zaj súlyos következményekkel járhat az egészségre nézve. Ha a gép zajszintje meghaladja a 85 dB értéket, akkor a közelben tartózkodó személyeknek megfelelő hallásvédőt kell viselniük.

Zaj jellemző értékei

L_pA hangnyomásszint 95,3 dB
K_pA mérési bizonytalanság	3 dB
L_wA mért hangteljesítményszint	103,3 dB
L_wA garantált hangteljesítményszint	106 dB
K_wA mérési bizonytalanság	3 dB

Rezgés jellemző értékei

Ah_h rezgés
Elülső markolat	3,26 m/s ^2
Hátsó markolat	3,51 m/s ^2
K mérési bizonytalanság 1,5 m/s	^2

A megadott teljes rezgési érték és zajkibocsátási érték mérése szabványos vizsgálati eljárással történt, és az adatok felhasználhatók az elektromos szerszám másik szerszámmal való összevetésére.

A megadott zajkibocsátási érték és teljes rezgési érték a terhelés előzetes becsléséhez is felhasználható.

FIGYELMEZTETÉS

A zajkibocsátási értékek és rezgéskibocsátási értékek az elektromos szerszám tényleges használata során eltérhetnek a megadott értékektől az elektromos szerszám alkalmazásának módjától függően, és különösen a megmunkálandó munkadarab jellege szerint.

Próbálja meg a terheléseket a lehető legalacsonyabban tartani. Példaértékű intézkedés: a munkaidő korlátozása. Eközben az üzemelési ciklus összes részét vegye figyelembe (például azokat az időket, amikor ki van kapcsolva az elektromos szerszám, valamint azokat is, amikor be van ugyan kapcsolva, de terhelés nélkül működik).

8 Kicsomagolás

FIGYELMEZTETÉS

A termék és a csomagolóanyag nem játékszer!

Ne engedje, hogy a gyermekek a műanyag zacs- kókkal, fóliákkal és apró részekkel játsszanak! Lenyelés és fulladás veszélye áll fenn!

• Nyissa ki a csomagolást, és óvatosan vegye ki a terméket.
• Távolítsa el a csomagolóanyagot, valamint a cso-magolási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze a szállított elemek hiánytalanságát.
• Ellenőrizze, nem szenvedett-e a termék és a tartozékok szállítási sérüléseket. Az esetleges sérüléseket azonnal jelentse a terméket kiszállító szállítmányozónak. Utólagos reklamációkat nem fogadunk el.
• Lehetőleg a jótállási idő lejártáig őrizze meg a cso-magolást.
• A használatba vétel előtt ismerkedjen meg a termékkel a kezelési útmutató alapján.
• Tartozékként, valamint kopó- és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatrészeket szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a termék típusát és gyártási évét.

9 Üzembe helyezés előtt

FIGYELMEZTETÉS

Mielőtt beállításokat végez a terméken, mindig húzza ki a hálózati csatlakozót.

FIGYELMEZTETÉS

Sérülésveszély!

Csak az után dugja be a hálózati csatlakozót a csatlakozóaljzatba, hogy a terméket már előkészítette a használatra.

VESZÉLY

Sérülésveszély!

Ha nem teljesen összeszerelve használja a terméket, az súlyos sérüléseket okozhat.

– Ne használja a terméket, amíg azt nem szerelték össze teljesen.

- Minden használat előtt végezzen szemrevételezéses ellenőrzést, hogy megbizonyosodjon a termék hiánytalanságáról, illetve hogy nincsenek-e rajta sérült vagy elhasználódott alkatrészek. Az összes biztonsági és védőberendezés kifogástalan állapotban kell legyen.

FIGYELMEZTETÉS

Sérülésveszély a fűrészlánc vagy a vezetőlap használata esetén!

– Viseljen vágásálló védőkesztyűt.

Megjegyzések:

• Az új fűrészlánc nyúlik, és azt gyakran után kell feszíteni. Rendszeresen, minden egyes vágás után ellenőrizze a lánc feszességét, és állítson utána.
• Csak olyan fűrészláncot és vezetőlapot használjon, melyek ehhez a termékhez készültek.

VIGYÁZAT

A rosszul összeszerelt fűrészlánc miatt a termék vágási tulajdonságai kiszámíthatatlanná válhatnak!

A fűrészlanclánc összeszerelésénél ügyeljen az előírt forgásirányra!

• Állítsa a terméket sík és vízszintes felületre.
• A használatba vétel előtt ismerkedjen meg a termékkel a kezelési útmutató alapján.

Előírás, hogy a terméket minden egyes használat előtt, illetve ha leesett, alaposan meg kell vizsgálni, nem sé- rült-e meg. Ha károsodást észlelt, akkor azt azonnal el kell háríttatnia egy illetékes szervizszolgáltatónál.

A termék tökéletes működése és hosszú élettartama érdekében a következő pontokat kell betartani:

• A vezetősín helyes illeszkedése.
• A fűrészlánc beépítési iránya / futásiránya, valamint kifogástalan (éles) állapota.
• A fűrészlánc feszessége (új láncnál többször is elle-nőrizze, és állítson utána).

• A lánckenés működése.

- A láncfék működése.

- A kuplung működése (üresjáratban a lánc nem mo- zoghat).

- a védőberendezések és a vágóberendezés kifogástalan állapota és hiánytalansága.

- Az összes csavarozás stabil elhelyezkedését.

- Minden mozgó alkatrész könnyű mozgását.

9.1 A fűrészlánc (7) és a láncfűrészlap (8) felszerelése (2. ábra)

1. A fűrészkerék-burkolat (5) eltávolításához forgassa el a láncfeszítő kereket (6) az óramutató járásával ellentétes irányban.
2. Úgy terítse ki egy hurokban a fűrészláncot (8), hogy a vágóélek az óramutató járásával megegyező irányba mutassanak. A fűrészlánc (8) beigazítása során kövesse a fűrészlancon (8), illetve a vezetőcsap (20) fölött elhelyezett ábrákat (nyilakat).
3. Helyezze a fűrészláncot (8) a láncfűrész lapjának (7) hornyába.
   A szereléshez tartsa a fűrész lapját (7) kb. 45 fokban felfelé billentve, hogy könnyebben rá tudja vezetni a fűrész láncot (8) a lánckerékre (18). A fűrész láncot (8) a fordítócsillag (7a) vezeti meg.
4. Helyezze be a fűrészlapot (7) a vezetőcsapoknál (20) és az álló csapszegeknél (19). A vezetőcsapoknak (20) és az álló csapszegnek (19) a fűrészlap (7) hosszanti furatában kell elhelyezkednie.
5. Vezesse el a fűrész láncot (8) a lánckerék (18) körül, majd ellenőrizze a fűrész lánc (8) megfelelő irányát.
6. Tegye vissza a lánckerék burkolatát (5). Ügyeljen rá, hogy a lánckerék burkolata (5) illeszkedjen a ház hornyába.
7. Húzza meg szorosan láncfeszítő kereket (6) az óra-mutató járásával megegyező irányban elforgatva.
8. Ellenőrizze újra a fűrészlánc (8) illeszkedését, és feszítse meg a fűrészláncot (8).

Megjegyzés:

Felhívjuk figyelmét, hogy a termék használat után újra-olajozódik, és az olaj szivároghat, ha a terméket oldalra vagy fejjel lefelé tárolja.

Ez egy normális folyamat, amelyet a tartály felső szélén lévő szükséges szellőzőnyílás okoz, és nem ad okot panaszra. Mivel ezt a terméket a gyártás során olajjal ellenőrzik és tesztelik, a tartályban az ürítés ellenére is maradhat egy kis maradék, amely a ház szállítása során könnyen olajjal szennyeződhet. Kérjük, tisztítsa meg a készülékházat egy ronggyal.

A fűrészlánc cseréje előtt a vezetősínek hornyát meg kell tisztítani a szennyeződésektől, mivel a fűrészlánc kiugorhat a sínből, ha szennyeződések vannak rajta. A lerakódások felszívhatják a fűrészláncolajat is. Ennek az lenne a következménye, hogy a fűrészláncolaj nem, vagy csak kis részben jut el a sín alsó oldalára, és megszűnik a kenés.

9.2 A fűrészlánc (8) megfeszítése (3. ábra)

FIGYELMEZTETÉS

Ha leugrik a fűrészlánc, az sérülésveszélyt jelent!

Ha a fűrészlánc nincs rendesen megfeszítve, akkor üzem közben leugorhat, és sérüléseket okozhat.

– Ellenőrizze gyakran a fűrész lánc feszességét.
– A lánc feszessége túl csekély, ha a hajtószemek kilépnek a horonyból a vezetősín alsó oldalán.
– Ha túl csekély a lánc feszessége, feszítse után szakszerűen a fűrészláncot.

1. Győződjön meg arról, hogy a láncfék (16) ki van oldva (lásd 10.1.2).
2. Állítsa be a láncfeszességet a láncfeszítő kerékkel (6).

– Az óramutató járásával megegyező irányban – nő a láncfeszesség
- Az óramutató járásával ellentétes irányban - csökken a láncfeszesség

1. Forgassa el kézzel a fűrészláncot (8), így ellenőrizve, hogy kifogástalan-e a futása. Szabadon kell siklania a fűrészlapon (7).

A fűrészlánc (8) nem lóghat be, de a lánc lapjának közepénél 1 - 2 milliméternyire elhúzható kell legyen a fűrészlaptól (7).

A lánc feszessége és a lánc kenése jelentősen befolyásolja a fűrészlánc élettartamát.

A fűrészlánc feszessége akkor megfelelő, ha a lánc lapjának alsó oldalán nem lóg be, és kesztyűs kézzel teljesen körbe lehet forgatni. Ha a fűrészláncot 9 N (kb. 1 kg) húzóerővel húzza, a fűrészlánc és a láncfűrészlap legfeljebb 2 mm távolságra lehet egymástól.

Megjegyzés:

- Az új lánc feszességét néhány perc munka után el-lenőrizni kell, és után kell állítani.

• A fűrészlánc feszítését tiszta helyen érdemes végezni, ahol nincs fűrészpor és egyéb szennyeződés.
• A fűrészlánc helyes feszessége a felhasználó biztonságát szolgálja, valamint csökkenti, illetve megakadályozza a lánc kopását és károsodását.
• Javasoljuk a felhasználónak, hogy az első munkakezdés előtt ellenőrizze a lánc feszességét.

FIGYELEM

A fűrésszel végzett munka során a fűrészlánc felhevül, és ennek következtében némileg kitágul. Ezze az „utánnyúlással” különösen új fűrészláncnál kell számolni.

9.3 Lánckenő olaj betöltése (4. ábra)

VESZÉLY

Olaj betöltése előtt mindig kapcsolja ki és hagyja lehűlni a terméket. Amennyiben kifolyik az olaj, tűzveszély áll fenn.

FIGYELMEZTETÉS

A lap és a fűrészlánc soha nem futhat olajozás nélkül. Ha túl kevés olajjal üzemelteti a láncfűrészt, csökken a fűrészlánc vágási teljesítménye és élettartama, mivel a fűrészlánc hamarabb eltompul. Ha túl kevés az olaj, az arról ismerhető fel, hogy füst képződik, vagy elszíneződik a láncfűrész lapja.

FIGYELEM

Környezeti károk!

A kifolyó olaj maradandóan beszennyezheti a környezetet. A folyadék erősen mérgező, és gyorsan vízszennyezést okozhat.

– Az olajat csak sík és szilárd felületen töltse be/eressze le.
– Használjon betöltő csonkot vagy tölcsért.
– A leeresztett olajat fogja fel megfelelő edényben.
– A kifröccsent olajat azonnal törölje fel alaposan, és ártalmatlanítsa a rongyot a helyben érvényes előírások szerint.
– Ártalmatlanítsa az olajat a helyben érvényes elő-írások szerint.

A fűrészlánc kenését üzem közben automatikusan végzi a termék. A fűrészlánc kellő kenéséhez mindig elegendő fűrészláncolajnak kell lennie az olajtartályban. Rendszeres időközönként ellenőrizze az olajtartályban maradt olaj mennyiségét.

Megjegyzés:

- A fedél egy biztosító alátéttel van ellátva.

• Lehetőleg biológiailag lebomló fűrész lánc-olajat* töltsön a láncfűrészbe.

• A termék bekapcsolása előtt győződjön meg arról, hogy az olajtartály kupakja a helyén van és le van zárva.

• Nyissa ki az olajtartályt (12). Ehhez csavarja le az olajtartály sapkáját (4) az óramutató járásával ellen-tétes irányban.

• Az olaj szivárgásának megakadályozása érdekében használjon tölcsért*.

• Töltsön be óvatosan fűrészlánc-olajat*, amíg el nem éri az olajszint kijelzésének (13) felső jelölését. Az olajtartály töltési mennyisége: max. 350 ml.

• Csavarja be az olajtartály sapkáját (4) az óramutató járásával egyező irányban az olajtartály (12) lezárá-sához.

• Az esetleg kifröccsent olajat azonnal itassa fel alaposan, és a rongyot* a helyben érvényes előírások szerint ártalmatlanítsa.

• A fűrészlánc kenésének ellenőrzéséhez tartsa a terméket a fűrészlánccal együtt egy papírlap fölé, majd néhány másodpercig működtesse teljes gázzal. A papíron észrevehető, hogy működik-e a lánckenés.

* = nem feltétlenül tartoznak a szállított elemek közé!

10 Kezelés

Az elektromos láncfűrészt villanymotor hajtja. A körbefutó fűrész láncot a láncfűrész lapja (a vezetősín) vezeti. A termék gyorsleállító láncfékkel van felszerelve. Olajautomatika gondoskodik a folyamatos lánckenésről. A felhasználó védelme érdekében az elektromos láncfű-rész különféle védőszerkezetekkel van ellátva.

A kezelőelemek funkciója a következő leírásokban található.

FIGYELEM

Mielőtt üzembe helyezné a terméket, feltétlenül szerelje össze teljesen!

FIGYELEM

Ügyeljen rá, hogy a környezeti hömérséklet munkavégzés közben ne haladja meg az 50 °C-t és ne sülylyedjen -20 °C alá.

VESZÉLY

Sérülésveszély!

Ha megszorul a termék, ne próbálja erővel eltávolítani a terméket.

• Állítsa le a motort.
  – A termék kiszabadításához használjon emelőkart vagy éket.

10.1 Láncfék (16) (1, 5. ábra)

FIGYELMEZTETÉS

A láncféket minden egyes üzembe helyezés elött ellenőrizni kell.

A láncfék visszacsapás esetén azonnal lefékezi a fű-részláncot.

FIGYELMEZTETÉS

Ha a láncfék nem működik rendesen, a láncfűrészt nem szabad használni.

Sérülésveszély áll fenn az utánfutó fűrész- lánc által.

Vegye fel a kapcsolatot az ügyfélszolgálattal.

FIGYELMEZTETÉS

A termék károsodása!

Ha túl hosszú ideig magas fordulaton járatja a motort, miközben a láncfék fogja a láncot, az kárt tehet a motorban és a fűrészlánc hajtásában.

Ha mégis mozog a fűrészlánc, forduljon az ügyfél-szolgálathoz.

Megjegyzés:

A fűrészlánc nem fut, ha reteszelve van a láncfék.

10.1.1 A láncfék/első kézvédelem aktiválása (16)

1. Döntse meg a láncféket/elülső kézvédelmet (16) a fűrészlap (7) irányába.

10.1.2 A láncfék/első kézvédelem kioldása (16)

1. Húzza a láncféket/elülső kézvédelmet (16) az elülső markolat (14) irányába. A láncfék/első kézvédelem (16) hallhatóan a helyére pattan.

10.1.3 A láncfék/első kézvédelem ellenőrzése (16)

1. Oldja ki a láncféket/első kézvédelmet (16) a 10.1.2 című fejezetben leírtak szerint.
2. Két kézzel tartsa erősen a láncfűrészt.
3. Kapcsolja be a láncfűrészt a 10.2 fejezetben leírtak szerint.
4. Döntse meg a láncféket/elülső kézvédelmet (16) a fűrészlap (7) irányába. A fűrészláncnak (8) azonnal le kell állnia!

Megjegyzés:

Amennyiben a fűrészlánc továbbra is mozog, nem használhatja a terméket. Sérülésveszély áll fenn az utánfutó fűrészlánc által. Vegye fel a kapcsolatot az ügyfélszolgálattal.

10.2 A termék be-/kikapcsolása és működtetése (1. ábra)

FIGYELMEZTETÉS

Sérülésveszély visszacsapás miatt!

– Soha ne használja a terméket egy kézzel!

Bekapcsolás

1. Ellenőrizze, hogy van-e fűrészlánc-olaj* az olajtar-tályban (12).
2. Képezzen hurkot a hosszabbító vezeték* végéből, és ezt akassza be a hátsó markolaton (2) található tehermentesítőbe (9).
3. Dugja a hálózati csatlakozót megfelelően biztosított hálózati csatlakozóaljzatba.
4. Húzza le a vezetősín borítását (17) a fűrészlánc lapjáról (7).
5. Oldja ki a láncféket (16). A láncfék (16) hallhatóan a helyére pattan.
6. Tartsa a terméket a bal kezével az elülső markolatnál (14), jobb kezével pedig a hátsó markolatnál (2) fogva. Ujjai szorosan zárják körbe a markolatokat (2/14).
7. Tartsa testét és karjait olyan helyzetben, hogy képes legyen a visszalökö erők felfogására.
8. Tolja előre a bekapcsoló reteszt (3) a hátsó markolaton (2), és tartsa ebben a helyzetben.
9. A termék bekapcsolásához nyomja meg a be-/ki-kapcsolót (11).
10. Engedje el a bekapcsoló reteszt (3).

Megjegyzés:

Az termék beindítása után nem szükséges a bekapcsoló reteszt továbbra is nyomva tartani. A bekapcsoló retesz arra szolgál, hogy megakadályozza a termék véletlen beindítását.

Folyamatos üzembe való kapcsolásra nincs lehetőség.

Kikapcsolás

1. Kikapcsoláshoz engedje el a be-/kikapcsolót (11).
2. Aktiválja a láncféket (16).
3. A termékkel végzett munka befejeztével mindig helyezze fel a tartozékként borítást a vezetősínre (17).
4. Használaton kívül húzza ki a készülék hálózati csatlakozódugóját a csatlakozóaljzatból.
5. Távolítsa el a hosszabbító kábelt* a tehermentesítő-ből (9).

* = nem feltétlenül tartoznak a szállított elemek közé!

10.3 Túlterhelés elleni védelem

Ha túlterhelődik, a termék magától lekapcsol. Ha lehült (ennek időtartama változó), a termék ismét bekapcsol-ható.

10.4 A láncfűrész-lap kenésének ellenőrzése (4. ábra)

Megjegyzés:

A munka megkezdése előtt ellenőrizze az olajszintet és a lánckenés működését.

1. A fűrészlánc kenésének ellenőrzéséhez tartsa a terméket a fűrészlánccal együtt egy papírlap fölé, majd néhány másodpercig működtesse teljes gázzal. A papíron észrevehető, hogy működik-e a láncenés.

Megjegyzés:

Ha nem látszik olajnyom, szükség esetén tisztítsa meg az olajozó furatot, vagy javíttassa meg a láncfűrészt ügyfélszolgálatunk munkatársaival.

1. Annak érdekében, hogy üzem közben a fűrészlánc (8) olajozása zavartalan és automatikus legyen, tisztítsa meg az olajozó furatot (21). Ehhez használjon ecsetet* vagy rongyot*, melyekkel ki lehet törölni a maradványokat az olajozó furatból (21).

* = nem feltétlenül tartoznak a szállított elemek közé!

11 Munkavégzési utasítások

VESZÉLY

Sérülésveszély!

Ez a szakasz a termékkel végzett munka során alkalmazandó alapvető vágástechnikát taglalja.

Az itt megadott információk nem helyettesítik a szakemberek sokéves képzését és tapasztalatát.

Kerüljön minden olyan munkavégzést, amelyhez nincs megfelelő szaktudása!

A termék felelőtlen használatának súlyos sérülés, akár halál lehet a következménye!

VESZÉLY

Sérülésveszély!

Fűrészelési és fakivágási munkálatokat, valamint a velük kapcsolatos tevékenységeket csak képzett és oktatásban részesült személyek végezhetik.

FIGYELMEZTETÉS

A tapasztalatlan felhasználókat biztonsági okokból arra intjük, ne próbáljanak olyan fatörzset kivágni, melynek átmérője meghaladja a fűrészlánc lapjának hosszát.

Megjegyzések:

A bekapcsolás előtt ügyeljen arra, hogy a termék ne érintkezzen semmilyen tárggyal.

A fakivágásra vonatkozóan tartsa be adott országban érvényes előírásokat, és tájékozódjon a helyben illetékes hatóságnál.

• Ügyeljen rá, hogy senki ne sérüljön meg a leeső ágak és kidölő fák miatt.
• A munkaterületen csak azok tartózkodhatnak, akiknek a jelenlétré szükség van a fakivágási munkálatokhoz.
• Tartsa szabadon és rendben a törzs munkaterületét, hogy a kezelő személyek biztosan állhassanak a lábukon.
• Tartsa szabadon és rendben a menekülési útvonalakat, hogy gyorsan el lehessen hagyni a munkaterületet.
• Ne végezzen fakivágási munkálatokat erős szélben, rossz időben vagy rossz látási viszonyok között.
• Tartson a szomszédos munkahelytől legalább 2 1/2 fa hosszának megfelelő távolságot.
• Kapcsolja ki a motort, ha a fűrész idegen testtel érintkezik. Ellenőrizze és szükség esetén javítsa meg a fűrészt.
• Óvja a fűrészláncot a szennyeződéstől és homoktól. Már a kisebb mennyiségű szennyeződéstől is életlenné válhat a fűrészlánc, ami növeli a vissza-csapó reakciók veszélyét.
• Mielőtt nehezebb feladatokban kezdene, gyakoroljon kisebb fatörzsek darabolásával, hogy ráérezzen a termék használatára.
• Amikor megkezdi a fűrészelést, nyomja a fatörzs felé a láncfűrész házát.
• Hagyja, hogy a fűrész dolgozzon Ön helyett. Csak enyhe lefelé irányuló nyomást fejtsen ki.
• A vágás vége felé ne fejtsen ki nyomást a láncfü-részre, így megakadályozhatja, hogy elveszítse uralmát a termék felett, amikor a fűrészlánc kilép a fából.
• Ne vágjon talajon fekvő faanyagot, illetve ne próbáljon meg földből kiálló gyökereket elvágni.
• Kerülje a rendellenes testtartást. Álljon stabilan a lábán, és mindig őrizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot.
• Jobban tudja uralni a terméket, ha a lap alsó élével fűrészel (húzó lánccal).
• Az átvágáskor vagy azt követően a fűrészláncnak nem szabad sem a talajhoz, sem más tárgyhoz érnie.
• Tartsa be a visszacsapás elleni óvintézkedéseket (lásd a biztonsági utasításokat).

11.1 Helyes tartás

VESZÉLY

Sérülésveszély!

• Soha ne dolgozzon nem stabil alapzaton!
  – Soha ne dolgozzon vállmagasság felett!
• Soha ne dolgozzon létrán állva!
  – Ne dolgozzon túlságosan előre hajolva!
  – A terméket csak kedvező időjárási és terepviszonyok mellett használja!
  – Mindkét lábával biztosan álljon a talajon.
  – Ügyeljen az esetleges akadályokra a munkavégzés területén.
  – Munka közben mindig fogja erösen mindkét kezével a terméket!

11.2 Így fűrészeljen helyesen!

• Gyakoroljon egyenletes nyomást a termékre, de kerülje a túlzott erőltetést.
• Lehetőség szerint a karmos ütközővel helyezze a terméket a fűrészelendő ágra.
• Soha ne dolgozzon karmos ütköző nélkül. A termék előre ránthatja a kezelőt.
• A karmos ütközöt fatörzsek vagy vastag ágak vá- gásához használja.
• A karmos ütköző használata növeli a munkabizton-ságot, csökkenti a munka közbeni személyi terhelést, emellett a rezgés mértékét is csökkenti.
• Ha idegen testbe ütközött. Vizsgálja át a terméket, nem sérült-e valahol, és végezze el a szükséges javításokat, mielőtt újra beindítja, és dolgozni kezd a termékkel. Ha a termék a szokatlanul erősen rázkódni kezd, azonnal meg kell vizsgálni.

11.3 Fűrészelési technikák

11.3.1 Húzó fűrészelés

Ennél a technikánál a fűrészelés a láncfűrész lapjának alsó oldalával, felülről lefelé történik.

Ez esetben a fűrészlánc a terméket előrefelé tolja, a kezelőtől elfelé. Eközben a termék elülső széle támaszt képez, amely felfogja a fűrészelés során ébredő erőket a fatörzsnél. A húzó fűrészelés esetében a kezelő lényegesen több kontrollal rendelkezik a termék fölött, és a visszacsapások jobban elkerülhetők.

11.3.2 Toló fűrészelés

VESZÉLY

Életveszélyes sérülések!

Ha a láncfűrész lapja félrekap, a termék nagy erővel a kezelő felé csapódhat.

Ha a kezelő a fűrészlánc hátrafelé toló erejét saját testi erejével nem egyenlíti ki, fennáll a veszély, hogy csak a láncfűrész lapjának csúcsa érintkezik a fával, aminek visszacsapás a következménye.

Ennél a technikánál a fűrészelés a vezetősín felső oldalával, alulról felfelé történik.

Ez esetben a fűrészlánc a terméket hátrafelé tolja, a kezelő irányába.

11.3.3 Méretre vágás

A méretre vágás a kivágott fatörzsek apró darabokra fűrészelése. Lehetőleg támassza alá a törzset ágakkal, gerendákkal vagy ékekkel.

• Mindig ügyeljen a stabilitásra, és a láncfűrészt csak akkor használja, ha szilárd, biztonságos, sík talajon áll. Ha csúszós a talaj, vagy instabil a felület, amelyen áll, akkor elveszítheti az egyensúlyát, vagy elveszítheti az uralmat a láncfűrész felett.
• Lejtön végzett fűrészelés közben mindig álljon az ág fölötti oldalon. Ügyeljen rá, hogy a fűrészlánc ne érintkezzen a talajjal. A vágás befejezése után várja meg, amíg a fűrészlánc leáll, mielőtt eltávolítaná a terméket.
• Mikor átmegy az egyik munkahelyről a másikra, mindig kapcsolja ki a termék motorját.

11.3.3.1 A törzs a földön fekszik (6. ábra)

• Az átvágáskor vagy azt követően a fűrészláncnak nem szabad sem a talajhoz, sem más tárgyhoz érnie.
• Felülröl fűrészelje át teljesen a törzset.
• Ha át lehet fordítani a fatörzset, fűrészelje át 2/3 részben. Ezután fordítsa át a fatörzset, és fűrészelje át a törzs fennmaradó részét felülről.

11.3.3.2 A törzs le van támasztva az egyik végén (7. ábra)

• Először lentről felfelé fűrészelje át (a láncfűrész lapjának felső oldalával) a törzsátmérő 1/3-áig, hogy ne törjön szilánkosan a fa.
• Ezután fűrészeljen fentről lefelé (a láncfűrész lapjának alsó oldalával) az első vágás irányába, ezzel megakadályozva a beszorulást.

11.3.3.3 A törzs le van támasztva mindkét végén (8. ábra)

- Először fentről lefelé fűrészelje át (a láncfűrész lapjának felső oldalával) a törzsátmérő 1/3-át.

- Ezután fűrészeljen lentről felfelé (a láncfűrész lapjának felső oldalával), amíg a vágások egymásba nem érnek.

11.3.3.4 Fürészeljen munkabakon (9. ábra)

1. Tartsa két kézzel erősen a terméket, és fűrészelés közben a teste előtt vezesse a terméket.
2. Amikor átvágja a törzset, a teste előtt, a jobb oldalon vezesse el a terméket. Tartsa a bal karját olyan egyenesen, amennyire csak tudja, ügyeljen a leeső törzsre.
3. Úgy helyezkedjen el, hogy a levágott törzs ne jelentsen veszélyforrást.
4. Ügyeljen a lábfejére. A levágott törzs sérüléseket okozhat, amikor lezuhan.
5. Ügyeljen arra, hogy teste egyensúlyban legyen, és hogy biztosan álljon.

11.3.4 Ágak levágása (10. ábra)

FIGYELMEZTETÉS

Sérülésveszély!

Az ágritkítás során számos baleset történik.

1. Tartsa két kézzel erősen a terméket, és fűrészelés közben a teste előtt vezesse a terméket.
2. Üzemeltetés közben ne hajoljon túlságosan előre.
3. Soha ne vágjon le ágakat, ha a fa törzsén áll.
4. Ha az ág feszültség alatt áll, tartsa szem előtt a visszacsapási tartományt.

Az ágritkítás kifejezés a fa ágainak és gallyainak eltávolítását jelenti.

• A támasztó ágakat csak azután távolítsa el, hogy rövidebbre vágta őket.
• A feszültség alatt álló ágakat alulról felfelé kell fűrészelni, hogy a termék ne akadjon el.
• A vastagabb ágak lefűrészelésekor alkalmazza ugyanazt a technikát, mint a rövidebbre vágás során.
• A törzstöl balra állva dolgozzon, a lehető legközelebb a termékhez. A készülék súlya lehetőleg a törzset terhelje.
• A törzs túloldalán található ágak lefűrészeléséhez váltson munkavégzési helyet.
• Az elágazó ágakat egyesével kell rövidebbre vágni.
• Az ágritkítás során elsőre hagyja meg azokat az ágakat, melyek támasztják a fát. A kisebb ágakat egy vágással válassza le.
• A lefelé lógó ágakat úgy távolítsa el, hogy a vágást az ág fölött ejti.
• Kizárólag vállmagasságig végezzen ágtalanítást.

11.3.5 Fa kivágása (11, 12. ábra)

VESZÉLY

Sérülésveszély!

Fűrészelési és fakivágási munkálatokat, valamint a velük kapcsolatos tevékenységeket csak képzett és oktatásban részesült személyek végezhetik.

VESZÉLY

A favágáshoz nagy tapasztalat szükséges. Kizárólag abban az esetben vágjon ki egy fát, ha képes biztonsgáosan kezelni a terméket. Ne használja a terméket, ha bizonytalannak érzi magát.

VESZÉLY

Életveszélyes sérülések!

– Ne vágja teljesen keresztül a fa törzsét!
– A dőlési folyamat közben oldalt álljon a kidőlő fá- nak!

VESZÉLY

Ne vágjon ki fát, ha erős vagy változó szél fúj, ha fennáll a magántulajdon károsodásának veszélye, vagy ha a fa elektromos vezetékekhez érhet.

VESZÉLY

A fák kivágása során ügyelni kell arra, hogy más személyeket ne veszélyeztessen, ne találjon el közművezetékeket, és ne okozzon anyagi kárt. Ha egy fa valamilyen közművezetékhez ér, akkor arról azonnal értesíteni kell az érintett közműszolgáltatót.

• Ügyeljen arra, hogy a munkaterület környezetében ne tartózkodjon senki vagy semmilyen állat sem. A kivágandó fa és a legközelebbi munkahely közötti távolságnak a fahossz 2,5-szeresének kell megfelelnie.
• Vegye figyelembe a kivágási irányt: A felhasználónak biztonságosan kell tudnia mozogni a kivágott fa közelében, hogy könnyedén levághassa és ágtalaníthassa a fát. El kell kerülni, hogy a kivágandó fa elakadjon egy másik fában. Vegye figyelembe a természetes dőlésirányt, amely a fa dőlésétől és a fa tengelyének görbületétől, a széliránytól és az ágak számától függ.

• A kisméretű, 15-18 cm törzsátmérőjű fák - hagyományos módon - egy vágással vághatók ki.

• Lejtön végzett fürészelés közben mindig álljon az ág fölötti oldalon. Ügyeljen rá, hogy a fürészlané ne érintkezzen a talajjal. A vágás befejezése után várja meg, amíg a fürészlané leáll, mielőtt eltávolítaná a terméket.

• Lejtön végzett fűrészelés közben mindig a fatörzs fölötti oldalon álljon. A vágás végéhez közeledve csökkentse a kifejtett nyomást, de továbbra is tartsa szilárdan a markolatokat, hogy az "átvágás" pillanatában uralni tudja a terméket. Ügyeljen rá, hogy a fűrészlánc ne érintkezzen a talajjal. A vágás végeztével várja meg, amíg leáll a termék, mielőtt elveszi a terméket. Mielőtt átmegy az egyik fától a másikhoz, mindig kapcsolja ki az termék motorját, és húzza ki a hálózati csatlakozót.
• A nagyobb átmérőjű fákat kivágásához először bemetszéseket kell ejteni, és ezután kialakítani a fadöntő vágást.
• Ügyeljen rá, hogy a fűrészlánc ne szoruljon meg a fűrészelt vágatban. Az ágat ne törje le és ne szakít-sa le.
• A fáról távolítsa el a szennyeződést, köveket, levált fakérget, szegeket, kapcsokat és drótokat.

FIGYELMEZTETÉS

Közvetlenül a fűrészelési művelet befejeztével hajtsa fel a hallásvédőt, hogy meghallja a hangjel-zéseket és figyelmeztető hangokat.

Gallyazás:

- A lefelé lógó ágakat úgy távolítsa el, hogy a vágást az ág fölött ejti. Kizárólag vállmagasságig végezzen ágtalanítást.

Menekülési terület:

- Távolítsa el az aljnövényzetet a fa körül, hogy biztosítsa a könnyű visszahúzást. A menekülési területnek kb. 45°-kal a tervezett kivágási irány mellett kell elhelyezkednie.

Ferdevágás:

• Helyezzen el egy ferdevágást abba az irányba, amelybe a fának ki kell dölnie.
• Kezdje az alsó, vízszintes vágással.
• A vágás mélysége körülbelül a törzsátmérő 1/3-a kell legyen. Így elkerülhető, hogy a második bemetszés során beszoruljon a fűrészlánc vagy a vezetősín.
• Most végezzen ferde fűrészelő vágást fentről kb. 45°-os vágási szöggel, amely pontosan összeér az alsó fűrészelő vágással.

VESZÉLY

Soha ne lépjen olyan fa elé, amelyen már bevágást ejtettek.

Kivágáshoz szükséges vágás:

• A kivágást a törzs másik oldaláról kell elvégezni, miközben a fa törzsétől balra áll, és húzó fűrész-lánccal dolgozik.
• A kivágásnak vízszintesen kell futnia, a vízszintes-bemetszés fölött legalább 5 cm-rel.
• Olyan mélynek kell lennie, hogy a távolság a bemetszés vonalától legalább a törzs átmérőjének 1/10-e legyen.
• A törzs át nem fűrészelt részét magnak (döntő léc) nevezzük.

Ez a talapzat megakadályozza, hogy a fa elforduljon, és rossz irányba döljön. A talapzatot ne vágja át.

• Amikor a kivágáshoz szükséges vágás megközelíti a talapzatot, a fának el kell kezdenie dőlni.
• Ha úgy látszik, hogy a fa esetleg nem a kívánt irányba dől, vagy visszabillen, és beszorítja a fűrészláncot, hagyja abba a vágást, és a vágat megnyitásához, valamint a fa átbillentéséhez használjon fából, műanyagból vagy alumíniumból készült ékeket.
• Ha a törzs átmérője nagyobb, mint a láncfűrész lapjának hossza, két vágást ejtsen.
• A kivágás elvégzése után a fa magától vagy a döntőék, illetve a feszítővas segítségével kidől.

VESZÉLY

Amint a fa dölni kezd, húzza ki a terméket a vágásból, állítsa le a motort, tegye le a terméket és hagyja el a munkavégzés helyszínét a visszavonulási úton. Ügyeljen a lehulló ágakra, és ne botoljon meg.

11.3.6 Beszorult láncfűrész kiengedése

Amennyiben a láncfűrész vágás közben beszorul, a következőképpen járjon el:

1. Kapcsolja ki a láncfűrészt és rögzítse a fatörzs bel-sejéhez (azaz a fatörzs felé) vagy egy külön szerszámkötélhez.
2. Húzza ki a láncfűrészt a bevágásból, miközben a szükséges mértékben megemeli az ágat.
3. Szükség esetén kézi fűrész vagy egy másik láncfűrész használata a beszorult láncfűrész kiszabadítására, azáltal, hogy a beszorult láncfűrésztől legalább 30 cm távolságra vágnak.

Függetlenül attól, hogy kézifűrészt vagy láncfűrészt használnak a beszorult láncfűrész kiszabadítására, a láncfűrész kiszabadítására szolgáló vágásokat mindig kifelé (az ágvégek felé) kell elvégezni, hogy a láncfűrész ne ragadja magával a lefűrészelt részeket így bonyolítva tovább a helyzetet.

11.4 Használat után

- Mielőtt letenné a terméket, mindig kapcsolja ki, és várja meg, amíg a termék megáll.

• Tegye fel a vezetősín borítását a láncfűrész lapjára.
• Aktiválja a láncféket.
• Hagyja lehülni a terméket.
• Használaton kívül húzza ki a készülék hálózati csatlakozódugóját a csatlakozóaljzatból.

12 Tisztítás és karbantartás

FIGYELMEZTETÉS

Azokat a javítási és karbantartási munkálatokat, melyeket a jelen kezelési útmutató nem ismertet, végeztesse el szakműhelyben. Csak eredeti pótalkatrészeket használjon.

Balesetveszély áll fenn! A karbantartási és tisztítási munkálatokat alapvetően mindig leállított motor mellett végezze, és húzza ki a hálózati csatlakozót. Sérülésveszély áll fenn! Karbantartási és tisztítási munkálatok előtt mindig hagyja lehűlni a terméket. A motor elemei forrók. Sérülésveszély és égési sérülések veszélye áll fenn!

A termék váratlanul beindulhat, ami sérülést okozhat.

– Tisztítási és karbantartási munkálatok előtt mindig kapcsolja ki a motort.
– Hagyja kihülni a motort.
– Húzza ki a hálózati csatlakozót!

FIGYELMEZTETÉS

Sérülésveszély a fűrészlánc vagy a vezetőlap használata esetén!

– Viseljen vágásálló védőkesztyűt.

12.1 Tisztítás

1. Azt javasoljuk, hogy a terméket minden használat után rögtön tisztítsa meg.
2. A fűrész lánc tisztításához ecsetet* vagy kézi kefét használjon*, és ne használjon folyadékot.
3. A fogantyúkat és a megfogási felületeket mindig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fogantyú és megfogási felületek nem teszik lehetővé az elektromos szerszám biztonságos üzemeltetését, illetve hogy megőrizze fölötte az uralmát előre nem látható helyzetekben.

4. Szükség esetén tisztítsa meg a markolatokat is nedves, szappanos vízben kiöblített*.

5. A védőberendezéseket, levegőnyilásokat és a motorházat tartsa portól és szennyeződéstől mentesen, amennyire csak lehetséges. Dörzsölje le a terméket tiszta ronggyal*, vagy fúvassa ki alacsony nyomású sűrített* levegővel. Azt javasoljuk, hogy a terméket minden használat után rögtön tisztítsa meg.

6. A szellőzőnyílásoknak mindig szabadon átjárhatónak kell lenniük.
7. Ne használjon tisztító- vagy oldószereket; ezek kikezdhetik a termék műanyag alkatrészeit. Ügyeljen arra, hogy ne juthasson víz a termék belsejébe.
8. Tisztítsa meg a láncfűrész lapjának hornyát ecset vagy sűrített levegő segítségével.
9. Tisztítsa meg a lánckereket.

* = nem feltétlenül tartoznak a szállított elemek közé!

12.2 Karbantartás

Megjegyzés:

Gondosan tartsa karban a terméket. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek és nem szorulnak-e, illetve nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének a termék működésére. A termék használata előtt javíttassa meg a sérült alkatrészeket.

Megjegyzés:

Állítsa a terméket sík és vízszintes felületre.

12.2.1 A lánckerék (18) ellenőrzése (2. ábra)

1. A láncfeszítés lazításához és a lánckerék burkolatának (5) eltávolításához forgassa el a láncfeszítő ke-reket (6) az óramutató járásával ellentétes irányban.
2. Vegye le a láncfűrész lapját (7) és a fűrészláncot (8).
3. Ellenőrizze a lánckereket (18) vizsgáló idomszerrel*, hogy nincsenek-e rajta bemaródási nyomok.
4. Ha a bemaródási nyomok mélyebbek, mint a = 0,5 mm, ne használja tovább a terméket, és keressen fel egy szakkereskedést. A lánckereket (18) ki kell cserélni.
5. Szerelje fel ismét a vezetőlapot (7) és a fűrészláncot (8) a 9.1 fejezetben leírtak szerint.

* = nem feltétlenül tartoznak a szállított elemek közé!

12.2.2 A láncfűrész lapjának (7) ellenőrzése (1. ábra)

1. A láncfeszítés lazításához és a lánckerék burkolatának (5) eltávolításához forgassa el a láncfeszítő ke-reket (6) az óramutató járásával ellentétes irányban.
2. Vegye le a láncfűrész lapját (7) és a fűrészláncot (8).
3. Mérje meg láncfűrész lapjának (7) horonymélységét egy reszelősablon* nívópálcájával.
4. Ha az alábbi pontok egyike helytálló, a láncfűrész lapját (7) ki kell cserélni:
   – A láncfűrész lapja sérült.

– A mért horonymélység kisebb, mint a láncfűrész lapjának minimális horonymélysége (4 mm).
– A láncfűrész lapjának hornya beszűkült vagy kitágult.

1. Szerelje fel a vezetőlapot (7) és a fűrészláncot (8) a 9.1 fejezetben leírtak szerint.

* = nem feltétlenül tartoznak a szállított elemek közé!

12.2.3 A fűrészlánc lapjának (7) cseréje (2. ábra)

1. A láncfeszítés lazításához és a lánckerék burkolatának (5) eltávolításához forgassa el a láncfeszítő ke-reket (6) az óramutató járásával ellentétes irányban.
2. Vegye le a láncfűrész lapját (7) és a fűrészláncot (8). Leszereléshez tartsa a vezetőlapot (7) kb. 45 fokban felfelé billentve, hogy könnyebben le tudja venni a fűrészláncot (8) a vezetőlap (7) hornyáról.
3. Cserélje le a vezetőlapot (7), majd szerelje fel a vezetőlapot (7) és a fűrészláncot (8) a 9.1 fejezetben leírtak szerint.

12.2.4 A fűrészlánc (8) cseréje és bejáratása (2. ábra)

VESZÉLY

Súlyos sérülések lehetségesek a fűrészfogról való leszakadás vagy leugrás miatt!

– Soha ne csatlakoztasson új fűrészláncot kopott lánckerékhez vagy sérült vagy kopott vezetősínhez. A fűrészlánc leugorhat vagy elszakadhat.

• Csak olyan fűrészláncot és vezetőlapot használjon, melyek ehhez a termékhez készültek.

• A fűrészlánc cseréje előtt tisztítsa meg a láncfűrészlapjának hornyát, mivel a fűrészlánc kiugorhat a sínből, ha lerakódott szennyeződések vannak benne. A lerakódások felszívhatják a fűrészláncolajat is. Ennek az lenne a következménye, hogy a fűrészláncolaj nem, vagy csak kis részben jut el a sín alsó oldalára, és csökken a kenés.

• A láncfeszítés lazításához és a lánckerék burkolatának (5) eltávolításához forgassa el a láncfeszítő ke-reket (6) az óramutató járásával ellentétes irányban.

• Vegye le a láncfűrész lapját (7) és a fűrész láncot (8).

• Úgy terítse ki egy hurokban a fűrészláncot (8), hogy a vágóélek az óramutató járásával megegyező irányba mutassanak. A fűrészlánc (8) beigazítása során kövesse a fűrészlancon (8), illetve a vezető-csapok (20) fölött elhelyezett ábrákat (nyilakat).

• Helyezze a fűrészláncot (8) a láncfűrész lapjának (7) hornyába.

• Helyezze be a fűrészlapot (7) a vezetőcsapoknál (20) és az álló csapszegeknél (19). A vezetőcsapoknak (20) és az álló csapszegnek (19) a fűrészlap (7) hosszanti furatában kell elhelyezkednie.

• Vezesse el a fűrészláncot (8) a lánckerék (18) körül, majd ellenőrizze a fűrészlánc (8) megfelelő irányát.

• Tegye vissza a lánckerék burkolatát (5). Ügyeljen rá, hogy a lánckerék burkolata (5) illeszkedjen a ház hornyába.
• Húzza meg szorosan láncfeszítő kereket (6) az óra-mutató járásával megegyező irányban elforgatva.
• Ellenőrizze újra a fűrészlánc (8) illeszkedését, és feszítse meg a fűrészláncot (8).

Megjegyzés:

Új fűrészlánc esetén a feszítőerő egy idő után csökken. Ezért a fűrészláncot az első 5 vágás után, vagy legkésőbb 10 perc fűrészelés után újra kell feszíteni.

12.2.5 A fűrész lánc (8) élezése

FIGYELMEZTETÉS

Megnövekedett balesetveszély a helytele- nül élezett fűrész lánc miatt!

Az élezés során a vágóél geometriájának méreteitől való eltérések növelik a termék visszarúgásának kockázatát.

- Éleztesse meg a fűrészláncot szakemberrel.

A fűrészlánc utánélezését illetékes szakműhelyben lehet elvégeztetni. Ne kísérelje meg maga elvégezni a fűrészlánc élezését, ha nem rendelkezik megfelelő szerszámmal és szükséges tapasztalattal.

VIGYÁZAT

A lánc élezéséhez olyan speciális szerszámok szükségesek, amelyek biztosítják, hogy a vágószerszá-mok a megfelelő szögben és a megfelelő mélység ben legyenek élezve. Élezés után valamennyi vágó-láncszemnek azonos szélességűnek és hosszúságúnak kell lennie.

Megjegyzések:

Az éles fűrészlánc optimális vágási teljesítményt biztosít. Könnyedén átrágja magát a fán, és nagy, hosszú faforgácsot hagy maga után.

A fűrészlánc akkor tompa, ha a vágóeszközt át kell tolni a fán, és a faforgács nagyon kicsi. Nagyon tompa fűrészlánc esetén egyáltalán nem keletkezik forgács, csak fapor.

1. Húzza ki a hálózati csatlakozót.
2. Élezéshez a fűrész lánc (8) feszesre kell legyen húzva, mert ez teszi lehetővé a rendes élezést.
3. Az élezéshez 4,0 mm átmérőjű rúdreszelőre* van szükség.

VIGYÁZAT

Az ettől eltérő átmérőjű eszközök kárt tesznek a fű- részláncban, és veszélyforrást jelentenek a munka- végzés során!

1. Az élezést csak belülről kifelé végezze. A reszelőt* a vágófog belső oldala felől kifelé vezesse. Amikor visszahúzza a reszelőt*, emelje fel.
2. Először az egyik oldal fogait élezze meg. Ezután fordítsa át a fűrészláncot (8), és élezze meg a másik oldal fogait is.
3. Ha a vágófogból már csak kb. 4 mm van meg, akkor a fűrészlánc (8) elhasználódott, és új fűrészláncra (8) kell cserélni.
4. Az élezés után az összes vágótag egyforma széles és egyforma hosszú kell legyen.
5. Minden harmadik élezést követően ellenőrizni kell az élezési mélységet (mélységkorlátozás), és után kell reszelni a magasságot lapos reszelő* segítségével.
   A mélységkorlátozásnak kb. 0,65 mm-rel beljebb kell állnia a vágófognál. Miután visszaállította a mélységkorlátozást, kerekítse le kissé előrefelé.
   * = nem feltétlenül tartoznak a szállított elemek közé!

12.2.5.1 Útmutató a lánc élezéséhez

Fürészlanctipusa	Kés atmérője Felső szög Alsó szög		Felső dólésszög	(55°)	Normál mélység
		Befogás forgás-szöge	Befogás dólésszöge	Oldalsó szög
21PBX kb. 4,8 mm 30° 10° 85°		0,64 mm
Mélységütköző Reszelő

13 Tárolás és szállítás

A terméket és annak tartozékait sötét, száraz és fagy- mentes, valamint gyermekek számára hozzáférhetetlen helyen tárolja.

Az optimális tárolási hömérséklet 5 °C és 30 °C között van.

A terméket az eredeti csomagolásban tárolja.

Letakarással védje a terméket a portól és a nedvesség-től. A kezelési útmutatót a termék mellett tárolja.

13.1 Előkészületek a tárolásra

1. Helyezze fel a láncvédőt.
2. Teljesen ürítse ki a terméket.
3. Tisztítsa meg a terméket, és vizsgálja meg, hogy nem sérült-e.

13.2 Szállítás

- A terméket csak az erre szolgáló fogantyúnál fogva szabad szállítani.

14 Elektromos csatlakozás

A telepített villanymotor üzemkész állapotban van csatlakoztatva. A csatlakozás megfelel a vonatkozó VDE és DIN előírásoknak. Az ügyfél által biztosított hálózati csatlakozásnak, valamint az alkalmazott hosszabbító vezetéknek meg kell felelnie ezen előírásoknak.

Megjegyzés:

• A termék megfelel az EN 61000-3-11 követelményeinek, és különleges feltételekkel csatlakoztatható. Ez azt jelenti, hogy nem engedélyezett a tetszőleges, szabadon választható csatlakozási pontokon történő használat.
• Kedvezötlen hálózati viszonyok esetén a termék átmeneti feszültségingadozást okozhat.
• A termék kizárólag olyan csatlakozási helyen való használatra készült, amely a) nem lépi túl a megengedett maximális „Z” hálózati impedancia (Zmax. = 0,415 Ω) értékét, vagyb) amelyeknél a hálózat állandó áramterhelhetősége fázisonként legalább 100 A.

- Felhasználóként Önnek kell gondoskodni arról, szükség esetén az áramszolgáltatóval egyeztetve, hogy az Ön csatlakozási pontja, amelyről Ön a terméket üzemeltetni kívánja, megfeleljen a fent megadott két a) vagy b) követelmény egyikének.

14.1 Fontos megjegyzések

A motor túlterhelés esetén magától lekapcsol. Ha lehült (ennek időtartama változó), a motor ismét bekapcsol-ható.

14.2 Sérült elektromos csatlakozóvezetékek

Az elektromos csatlakozóvezetékek szigetelései gyakran sérülnek.

Ennek okai a következők:

• megnyomódások, ha a csatlakozóvezetékeket ablak- vagy ajtónyilásokon vezeti át,
• törési helyek a csatlakozóvezeték szakszerűtlen rögzítése vagy elvezetése miatt,
• nyíródási helyek a csatlakozóvezetéken való áthajtás miatt,
• a szigetelés sérülései, amikor a vezetéket kirántják a fali csatlakozóaljzatból,
• repedések a szigetelés öregedése miatt.

Ilyen sérült elektromos csatlakozóvezetékeket nem szabad használni, mivel a szigetelés sérülései miatt életveszélyesek.

Rendszeresen ellenőrizze, nem sérültek-e az elektromos csatlakozóvezetékek. Ügyeljen arra, hogy a csatlakozóvezeték az ellenőrzéskor ne legyen a villamos hálózatra csatlakoztatva.

Az elektromos csatlakozóvezetékeknek meg kell felelniük a vonatkozó VDE- és DIN-előírásoknak. Csak megegyező, „H05VV-F” jelölésű csatlakozóvezetékeket használjon.

A csatlakozókábelen kötelező a nyomtatott típusmegnevezés megléte.

A sérült vagy meghibásodott hálózati csatlakozóvezeték cseréjére vonatkozó biztonsági utasítások

Y csatlakoztatási mód

Ha le kell cserélni a hálózati csatlakozóvezetéket, a biztonsági kockázatok elkerülése érdekében ezt a gyártóval vagy annak képviselőjével kell elvégeztetni.

14.3 Váltóáramú motor

• A hálózati feszültség értéke 230 V – 240 V\~ kell legyen.
• A hosszabbító vezeték legfeljebb 25 m hosszú lehet, és legalább 1,5 négyzetmilliméter keresztmet-szettel kell rendelkezzen.

15 Javítás és pótalkatrészek rendelése

Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.

FIGYELEM

A termékfelelősségről szóló törvény szerint nem felelünk azokért a károkért, amelyek szakszerűtlen javítás vagy nem eredeti pótalkatrészek használata miatt keletkeznek.

Bízzon meg egy vevőszolgálatot vagy egy illetékes szakembert. Ez vonatkozik a tartozékokra is.

Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.

15.1 Pótalkatrész rendelése

Pótalkatrész rendelése esetén a következő adatokat kell megadni:

• Típusmegnevezés
  • Cikkszám
• A típustáblája adatai

Pótalkatrészek / Tartozékok

Olajtartály sapkája 3910207003

15.2 Használható késgarnitúrák

Vezetősínek:
Kangxin AP14-52-507P láncfűrész-lap 3910207001
Fűrészláncok:
Kangxin 3/8LP-52 fűrészlánc 3910207002

16 Ártalmatlanítás és újrahasznosítás

A csomagolásra vonatkozó megjegyzések

A csomagolóanyagok újrahasznosíthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.

Megjegyzések az elektromos és elektronikai berendezések ártalmatlanításáról (törvényi rendelkezések)

A leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!

• A leselejtezett akkumulátorokat és elemeket, melyek nincsenek rögzített módon telepítve a készülékbe, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladékkezelésére vonatkozó törvény szabályozza.
• Az elektromos és elektronikai berendezések tulajdonosát, illetve használóját törvény kötelezi a berendezések leadására az élettartamuk lejártával.
• A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülék-röl!
• Az áthúzott kuka ikonja arra utal, hogy a leselejte-zett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell őket ártalmatlanítani.
• A leselejtezett elektromos és elektronikai berendezéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra:

– Önkormányzati hulladékszigetek és gyűjtőhe- lyek (kerületi, illetve települési hulladékudvarok)
– A LIDL közvetlen visszaadási lehetőséget biztosít fiókjaiban és piacterein. A visszaadás és az ártalmatlanítás díjmentes.
– Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy előtte új készüléket vásárolt volna nála, illetve ugyanígy leadhatja őket az Ön közelében található illetékes gyűjtőhelyen is.

- A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.

• Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfelhasználóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.
• A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására.

A kiselejtezett készülék ártalmatlanítási lehetőségeiről a helyi önkormányzatnál tájékozódhat.

Üzemanyagok és olajok

• A termék ártalmatlanítása előtt le kell üríteni az üzemanyagtartályt és a motorolaj tartályát!
• Az üzemanyag és a motorolaj nem minősül kommunális hulladéknak, és nem szabad a csatornába önteni, ezek szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!
• Az üres olajoskannákat és üzemanyagtartályokat ártalmatlanítsa környezetbarát módon.

17 Hibaelhárítás

Üzemzavar Lehetséges ok Megoldás
A terméket nem lehet beindíta-ni.	A hálózati csatlakozó nincs bedug-va a hálózatba.	Dugja a hálózati csatlakozót egy hálózati csatlakozóaljzatba.
	Nincs hálózati feszültség.Kioldott a biztosíték.	Ellenőrizze a csatlakozóaljzatokat, a hálózati csatlakozóvezetéket, a vezetéket, a hálózati csatlakozót, adott esetben javíttassa meg vil-lamossági szakemberrel.Ellenőrizze a biztosítékot.
	Bekapcsolt a láncfék. Ellenőrizze a	láncféket, szükség esetén oldja ki a láncféket.
	A be-/kikapcsoló hibás. Forduljon s	zerviz ügyfélszolgálatunkhoz.
	Elhasználódtak a szénkefék.
	A motor meghibásodott.
Nem fut a fűrészlánc.	Elakadt a láncfék.	Ellenőrizze a láncféket, szükség esetén oldja ki a láncféket.
Gyenge vágási teljesítmény.	A fűrészlánc hibásan van felszerel-ve.	Szerelje fel helyesen a fűrészláncot.
	A fűrészlánc tompa.	Éleztesse meg a fűrészláncot szakemberrel, vagy cserélje ki a fűrészláncot.
	A láncfeszítés nem elegendő.	Ellenőrizze a fűrészláncot. Szükség esetén fe-szítse meg a fűrészláncot.
A termék erősen fut/a fűrész-lánc leugrik.	A láncfeszítés nem elegendő. Ellenőrizze a fűrészláncot. Szükség esetén fe-szítse meg a fűrészláncot.
A fűrészlánc felforrósodik, fűré-szelés közben füst képződik, a sín elszíneződik.	Túl kevés a fűrészláncolaj. Ellenőrizze az olaj-automatikát. Szükség ese-tén töltse fel fűrészláncolajjal.
Rendellenes rezgés Laza a láncfűrész lapja. Ellenőrizze a láncfűrész		apjának szilárd rögzí-tését.

18 EU megfelelőségi nyilatkozat

Az eredeti megfelelőségi nyilatkozat fordítása

Gyártó:

Scheppach GmbH

Saját kizárólagos felelősségünkre kijelentjük, hogy az itt ismertetett termék megfelel az érvényes irányelveknek és szabványoknak.

Márka: Parkside

Termék megnevezése: ELEKTROMOS LÁNCFÜRÉSZ - PEKS 1600 C3

Cikksz. 3910207974, 3910207976 – 3910207980, 39102079915, 39102079959

IAN-sz. 459177_2401

Sorozatszám 01001 - 50810

EU-irányelvek:

2006/42/EK, 2014/30/EU, 2000/14/EK és 2005/88/EK, 2011/65/EU*, (EU) 2015/863

* A nyilatkozat fent megnevezett tárgya teljesíti az Európai Parlament és Tanács 2011. június 8-i, egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvének előírásait.

Alkalmazott szabványok:

EN 62841-1:2015/A11:2022; EN 62841-4-1:2020;

EN IEC 55014-1:2021; EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019/A1:2021;

EN IEC 61000-3-11:2019; EN IEC 63000:2018

2006/42/EK - melléklet IV

Bejelentett szervezet: TÜV SÜD Product Service

GmbH

Ridlerstraße 65

80339 Munich

Germany

Szám: 0123

Bizonyítvány száma: M6A 011284 0455

2000/14/EK\_2005/88/EK - melléklet: V

Garantált hangteljesítményszint ( L_WA ): 106 dB Mért hangteljesítményszint ( L_WA ): 103,3 dB

A dokumentáció felelőse:

Tobias Ihle

Günzburger Str. 69

D-89335 Ichenhausen

A termék megnevezése:Elektromos láncfűrész	Gyártási szám:459177_2401
A termék típusa:PEKS 1600 C3
A gyártó cégneve, címe, e-mail címe:Scheppach GmbHGünzburger Straße 69DE-89335 IchenhausenE-mail cím: (HU):[e-mail]	Szerviz neve, címe, telefonszáma:ATISGEP KftSzentesi út 100HU - 5903 OrosházaSzerviz forródrót:00800 4003 4003
Az importáló/ forgalmazó neve és címe:Lidl Magyarország Kereskedelmi Bt., H-1037 Budapest, Rádl árok 6.

1. A jótállási idő a Magyarország területén, Lidl Magyarország Kereskedelmi Bt. üzletében történt vásárlás napjától számított 3 év, amely jogvesztő. A jótállási idő a fogyasztó részére történő átadással, vagy ha az üzembe helyezést a forgalmazó, vagy annak megbízottja végzi, az üzembe helyezés napjával kezdődik.

2. A jótállási igény a jótállási jeggyel és/vagy a vásárlást igazoló blokkal érvényesíthető. A jótállási jegy szabálytalan kiállítása, vagy átadásának elmaradása nem érinti a jótállási kötelezettség-vállalás érvényességét. Kérjük, hogy a vásárlás tényének és időpontjának bizonyítására őrizze meg a pénztári fizetésnél kapott jótállási jegyetés a vá- sárlást igazoló blokkot.

3. A vásárlástól számított három munkanapon belül érvényesített csereigény esetén a forgalmazó köteles a terméket kicserélni, feltéve ha a hiba a rendeltetésszerű használatot akadályozza. A jótállási jogokat a termék tulajdonosaként a fogyasztó érvényesítheti az áruházakban, valamint a jótállási tájékoztatóban feltüntetett szervizekben. (A magyar Polgári Törvénykönyv alapján fogyasztónak minősül a szakmája, önálló foglalkozása vagy üzleti tevékenysége körén kívül eljáró természetes személy.) A jótállás ideje alatt a fogyasztó hibás teljesítés esetén kérheti a termék kijavítását, kicserélését, vagy ha a termék nem javítható vagy cserélhető, vagy az a forgalmazónak aránytalan többletköltséggel járna, illetve a fogyasztó kijavításhoz, kicseréléshez fűződő érdeke alapos ok miatt megszűnt, árleszállítást kérhet, vagy elállhat a szerződéstől és visszakérheti a vételárat. A kijavítás során a termékbe csak új alkatrész kerülhet beépítésre.

4. A fogyasztó a hiba felfedezésé után a lehető legrövidebb időn belül köteles a hibát bejelenteni és a terméket a jótállási jogok érvényesítése céljából átadni. A hiba felfedezésétől számított két hónapon belül bejelentett jótállási igényt időben közöltnek kell tekinteni. A közlés elmaradásából eredő kárért a fogyasztó felelős. A jótállási igény érvényesíthetőségének határideje a termék, vagy fődarabjának kicserélése esetén a csere napián úiraindul.

5. A rögzített bekötésű, illetve a 10 kg-nál súlyosabb, vagy tömegközlekedési eszközön nem szállítható terméket az üzemeltetés helyén kell megjavítani. Abban az esetben, ha a javítás a helyszínen nem végezhető el, a termék ki- és visszaszereléséről, valamint szállításáról a forgalmazónak kell gondoskodnia.

6. A jótállás nem áll fenn, ha a hiba a nem rendeltetésszerű használatból, átalakításból, helytelen tárolásból, vagy a használati utasítástól eltérő kezelésből, vagy bármely a vásárlást követő behatásból fakad, vagy elemi kár okozta, és azt a forgalmazó, vagy a szerviz bizonyítja. A jótállás nem vonatkozik a mozgó kopó alkatrészek (világító- testek, gumiabroncsok stb.) rendeltetésszerű elhasználódására. A szerviz és a forgalmazó a kijavítás során nem felel a terméken a fogvasztó vagy harmadik személyek által tárolt adatokért vagy beállításokért.

7. Fogyasztói jogvita esetén a fogyasztó a megyei (fővárosi) kereskedelmi és iparkamarák mellett működő békélte-tő testület eliárását is kezdeményezheti.

A jótállás a fogyasztó törvényböl eredő szavatossági jogait és azok érvényesíthetőségét nem érinti..

Kijavítást ellenőrző szelvény:

A jótállási igény bejelentésének időpontja: A hiba oka:
Javításra átvétel időpontja: A hiba javításának módja:

A fogyasztó részére történő visszaadás időpontja:
A szerviz bélyegzője, kelt és aláírás:

Kicserélést ellenőrző szelvény:

A jótállási igény bejelentésének időpontja:
Kicserélés időpontja:
A jótállási igény bejelentésének időpontja:

Garanciális eset lebonyolítása

Igényének gyors feldolgozása érdekében kérjük, kövesse az alábbi útmutatásokat:

• Amikor hozzánk fordul, a vásárlás igazolására minden esetben tartsa kéznél a pénztári bizonylatot és a cikkszámot (pl. IAN 459177_2401).
• A cikkszám a termék típustáblájáról olvasható le, illetve bele van gravírozva a termékbe, valamint az útmutató címlapján (bal oldalt alul) és a termék hátoldalán vagy alján elhelyezett matricán is fel van tüntetve.
• Amennyiben működési hiba lép fel, vagy egyéb hiányosság tapasztalható, először lépjen kapcsolatba az alább megnevezett szervizrészleggel telefonon vagy e-mailben.
• A hibásnak vélt terméket a vásárlást igazoló számlát (pénztári bizonylatot) mellékelve, a hiba vagy hiányosság mibenlétének leírásával és a hiba időpontjának megadásával díjmentesen elküldheti az illetékes szervizrészleg postacímére.
• A parkside-diy.com címen megtekinthető és letölthető ez a kézikönyv és számos másik is. Ezzel a QR-kóddal közvetlenül a parkside-diy.com oldalra jut. Válassza ki az országot, és keresse meg a keresési ablak révén a kezelési útmutatót. A cikkszám (IAN) 459177_2401 megadásával juthat el az adott termékhez tartozó kezelési útmutatóhoz.

Szerviz elérhetősége (HU):

Név: ATISGEP Kft

Szentesi út 100

HU - 5903 Orosháza

Telefon: [phone]

E-mail: [e-mail]

Székhely: Magyarország

PDF ONLINE parkside-diy.com

Spis treści

Versione delle informazioni · Stav informaci · Stav informacií · Az információk kelte · Stan informacji · Informationsstatus

Update: 06/2024 · Ident.-No.: 39102079915
