HASZNÁLATI ÚTMUTATÓ PPHKSA 40-Li A1 PARKSIDE

Szerelési, használati és biztonsági tudnivalók

IAN 505122_2501

DE BE NL

CZ FR PL SK

i

DE/AT/CH	Montage-, Bedienungs- und Sicherheitshinweise Seite 5
GB/IE	Assembly, operating and safety instructions Page 35
FR/BE	Instructions de montage, d‘utilisation et consignes de sécurité Page 60
NL/BE	Montage-, bedienings- en veiligheidsinstructies Pagina 92
PL	Wskazówki montażu, obsługi i bezpieczeństwa Strona 119
CZ	Pokyny k montáži, obsluze a bezpečnostní pokyny Strana 148
SK	Pokyny pre montáž, obsluhu a bezpečnostné pokyny Strana 173
ES	Instrucciones de montaje, utilización y advertencias de seguridad Página 199
DK	Monterings-, betjenings- og sikkerhedshenvisninger Side 226
IT	Istruzioni di montaggio, d’uso e di sicurezza	Pagina 251
HU	Szerelési, használati és biztonsági tudnivalók	Oldal 277

A

* Akumulátorová sada neobsažena

Technické údaje

Nabíječka: PLG 20 C3

Vstup:

* Akumulátorová sada neobsažena

Felhasznált figyelmeztető

jelzések és szimbólumok. . . . Oldal 279

Bevezető .... Oldal 281

Rendeltetésszerű használat Oldal 282

A csomagolás tartalma.... Oldal 282

A részegységek leírása .... Oldal 282

Műszaki adatok..... Oldal 283

Biztonsági utasítások. ..... Oldal 286

Kezelés .... Oldal 290

Az akkumulátorcsomag

feltöltése .... Oldal 290

Töltöttségi szint. .... Oldal 291

Falra szerelés .... Oldal 293

Tisztítás és ápolás ..... Oldal 294

Mentesítés. .... Oldal 296

Egyszerűsített EK

Megfelelőségi Nyilatkozat ... Oldal 298

Garancia .... Oldal 299

Garanciális ügyek

lebonyolítása. .... Oldal 300

Szerviz .... Oldal 303

Felhasznált figyelmeztető jelzések és szimbólumok

Ebben a használati útmutatóban, a csomagoláson és az adattáblán az alábbi figyelmeztető jelzések láthatók:

Olvassa el a használati útmutatót.

Vegye figyelembe a figyelmeztetéseket és a biztonsági utasításokat!

Váltóáram/-feszültség

Egyenáram/-feszültség

	II. védelmi osztály (kettős szigetelés)
	A terméket csak száraz helyiségekben, beltéren használja.
	Biztosíték
	Ez a szimbólum a „Tudnivalók” szó mellett hasznos információkra hívja fel a figyelmet.
	Biztonsági utasítások és kiegészítő információk Kezelési utasítások

20 V / 4,5 A AKKU-GYORSTÖLTÖ

- Bevezető

Gratulálunk új termékének vásárlása alkalmából. Ezzel a döntésével vállalatunk értékes terméke mellett döntött.

A használati utasítás ezen termék része. A biztonságra, a használatára és a megsemmisítésre vonatkozó fontos tudnivalókat tartalmazza. A termék használata előtt ismerje meg az összes használati és biztonsági tudnivalót.

A terméket csak a leírtak szerint és a megadott felhasználási területeken alkalmazza. A termék harmadik személy számára való továbbadása esetén kézbesítse vele annak a teljes dokumentációját is.

Rendeltetésszerű használat

A termék kizárólag a Parkside X 20 V Team sorozat akkumulátorcsomagjainak feltöltésére alkalmas.

A termék üzleti használatra nem alkalmas. A termék minden más használati módja vagy módosítása nem rendeltetésszerűnek minősül és jelentős baleseti kockázattal jár. A gyártó nem vállal felelősséget a nem rendeltetésszerű használatból eredő károkét.

A csomagolás tartalma

1 Akku-gyorstöltő

1 Használati útmutató

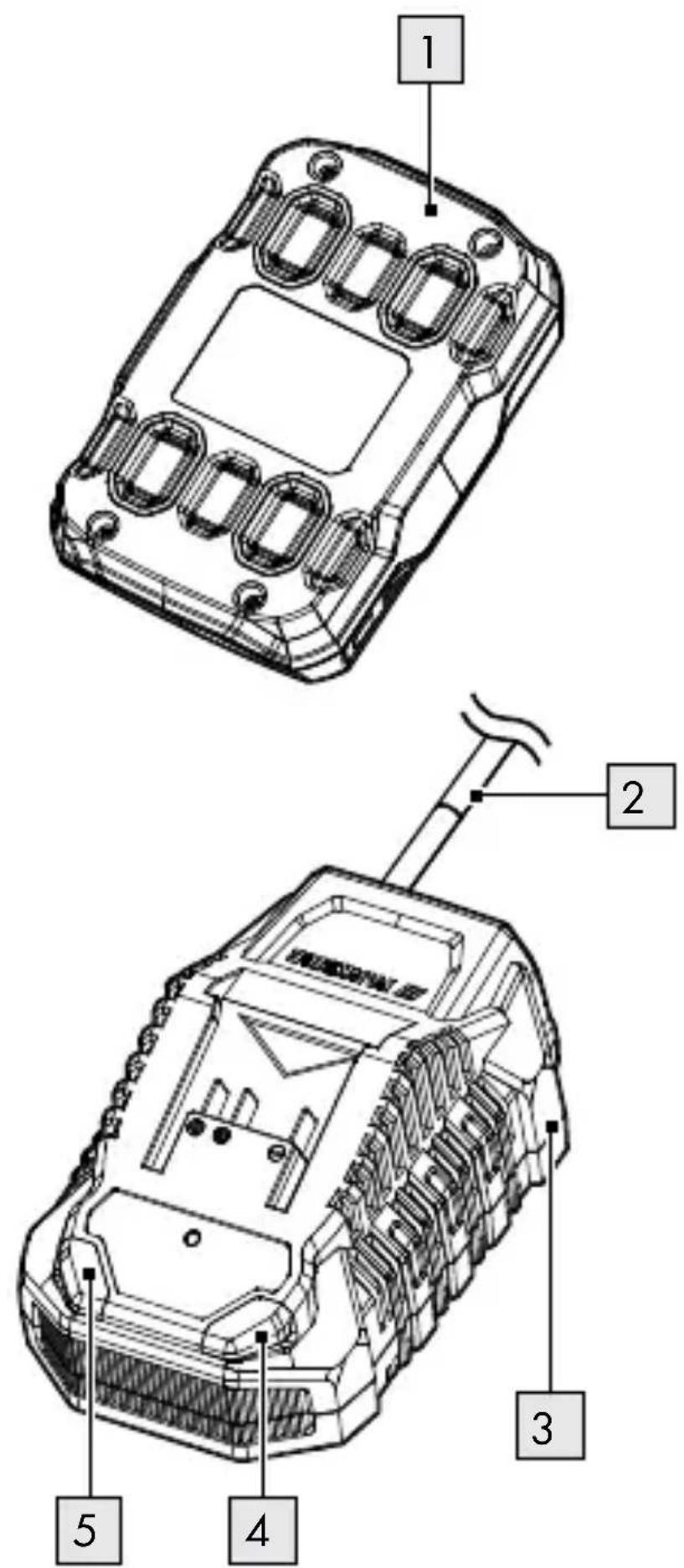

A részegységek leírása

1 Akkumulátorcsomag*

2 Elektromos vezeték csatlakozóval

3 Töltőkészülék

4 Töltési jelzőfény – Piros
5 Töltési jelzőfény – Zöld
6 Rögzítőfuratok (alul)

* Akkumulátorcsomag nincs mellékelve

Műszaki adatok

Töltőkészülék: PLG 20 C3

Bemenet:

Névleges feszültség: 230–240 V\~

Névleges frekvencia: 50 Hz

Névleges bemenő

teljesítmény: 120 W

Biztosíték (beépítve): 3,15 A

Kimenet:

Névleges feszültség: 21,5 V

Névleges

áramerősség: 4,5 A

Akkumulátorcsomag típusa*	Töltési idő
PAP 20 B1, 2,0 Ah 35 perc
PAP 20 B3, PAPS 204 A1 / B1, 4,0 Ah	60 perc
PAPS 208 A1, 8,0 Ah 1	20 perc

MEGJEGYZÉS: A tényleges töltési idő a környezeti hőmérséklettől és az akkumulátor állapotától függően kis mértékben eltérhet a fent leírtaktól. Fenntartjuk az információ előzetes értesítés nélküli módosításának jogát.

Védelmi osztály: II/☐ (kettős szigetelés)

* Akkumulátorcsomag nincs mellékelve

A vásárlók a Lidl online felületein a következő országokban rendelhetnek kompatibilis csereakkumulátorokat és töltőket:

Németország (lidl.de), Franciaország (lidl.fr), Belgium (lidl.be), Csehország (lidl.cz), Hollandia (lidl.nl), Lengyelország (lidl.pl), Szlovákia (lidl.sk), Spanyolország (lidl.es).

Az összes többi ország vásárlói a www.optimex-shop.com oldalról rendelhetnek.

Nettó súly: 0,395 kg

Ajánlott környezeti hőmérséklet:

Töltés közben: +4 és +40 °C

között

Működés közben: +4 és +40 °C

között

Tárolás alatt: +20 és +26 °C

között

Biztonsági utasítások

A terméket akkor használhatják 8 éves és afölötti gyermekek, valamint csökkent testi, érzékszervi és szellemi képességű személyek, illetve olyanok, akik nem rendelkeznek a kellő tudással vagy tapasztalattal, ha számukra felügyeletet biztosítanak, a termék biztonságos használatával

kapcsolatban megfelelő utasításokat kaptak és megértik az azzal járó veszélyeket.

Gyermekek nem játszhatnak a termékkel. A tisztítást és karbantartást nem végezhetik gyermekek felügyelet nélkül.

■ Ne töltsön hagyományos elemeket vagy nem újratölthető akkumulátorokat. Ennek az utasításnak a figyelmen kívül hagyása veszélyes.

Ha a termék hálózati csatlakozókábele megsérül, a kockázatok elkerülése érdekében azt a gyártónak, az ügyfélszolgálatának, vagy egy megfelelő képzettségű szakembernek kell kicserélnie.

- Óvja az elektromos alkatrészeket a nedvességtől. Az áramütés elkerülése érdekében ezeket az alkatrészeket ne merítse vízbe vagy más folyadékokba. Soha ne

tartsa a terméket folyó víz alá. Kövesse a tisztításra, ápolásra és javításra vonatkozó utasításokat.

A termék kizárólag beltéren használható.

⚠️FIGYELEM! Ez a termék kizárólag az alábbi típusú akkumulátorcsomagok töltésére alkalmas:

Parkside 20 Vakkumulátorcsomag
PAP 20 B1	2 Ah	5 cella
PAP 20 B3	4 Ah	10 cella
PAPS 204A1/B1	4 Ah	5 cella
PAPS 208A1	8 Ah	10 cella

Kezelés

Az akkumulátorcsomag feltöltése

iTUDNIVALÓ:

Az akkumulátorcsomag 1: bármikor töltheti, az élettartama ettől nem fog csökkenni.

A töltés megszakítása nem tesz kárt az akkumulátorcsomagban.
Töltse fel a akkumulátorcsoma ^1 a használata előtt, ha annak a töltési szintje közepes vagy alacsony.

1. Helyezze be az akkumulátorcsomagot a töltőkészülékbe 3.
2. Dugja be az elektromos csatlakozót 2 egy konnektorba.
3. Amikor az akkumulátorcsomag teljesen feltöltődött, vegye ki az akkumulátorcsomagot a töltőkészülékből. Húzza ki az csatlakozót a konnektorból.

Töltöttségi szint

A töltési jelzőfények (zöld 5 és piros 4) jelzik a töltőkészülék 3 és az akkumulátorcsomag 1 állapotát (A ábra):

LED Állapot
A piros színű LED lámpa világít	Azakkumulátorcsomagtöltődik
A zöld színű LED lámpa világít	Azakkumulátorcsomagteljesen feltöltődött
A zöld és a piros LED lámpa villog	Azakkumulátorcsomaghibás
A piros színű LED lámpa villog	Azakkumulátorcsomag1 túl hideg vagytúl meleg
A zöld színű LED világít(akkumulátorcsomagnélkül)	A töltőkészülék3üzemkész

Falra szerelés

⚠️ FIGYELMEZTETÉS! SÉRÜLÉSEK ÉS KÁROK VESZÉLYE!

A fúrás során ügyeljen arra, hogy ne tegyen kárt a közművezetékekben. Az ilyen vezetékek megtalálásához használjon megfelelő keresőeszközöket, vagy a tájékozódáshoz nézze át a telepítési tervet.

Az elektromos vezetékekkel való érintkezés áramütéshez és tűzesethez vezethet. Ha gázvezetékbe ér, az robbanáshoz vezethet. Egy vízvezeték felsértése anyagi károkhoz és áramütéshez vezethet.

iTUDNIVALÓ:

A töltőkészü 3 szabadon elhelyezve vagy a falra szerelve használható.

1. Fúrjon a falra 2 lyukat, egymástól 102 mm távolságra.
2. Tegye a furatokba a dübeleket.
3. Csavarjon be félgömbfejű csavarokat (csavarfej átmérője: 6–8 mm) a dübelekbe. Hagyja a csavarfejet kb. 10 mm-re kiállni a falból.
4. Akassza a töltőkészüléket 3 a csavarokra a töltőkészülék alján található rögzítőfuratok 6 segítségével (B ábra). A töltési jelzőfényeknek 4/5 a töltőkészülék alján kell lenniük, ha a töltőkészülék falra van szerelve.

● Tisztítás és ápolás

⚠️ FIGYELEM! KÁROSODÁS VESZÉLYE!

A termék tisztításához ne használjon vegyszereket, lúgokat, súrolószereket vagy egyéb durva tisztító- vagy fertőtlenítő anyagokat, mert azok kárt tehetnek a termék felületeiben.

- Ügyeljen arra, hogy ne jussanak folyadékok a termék belsejébe.

iTUDNIVALÓ:

A rendszeres és szakszerű tisztítással biztosíthatja a termék biztonságos használatát, valamint azzal az élettartamát is meghosszabbítja.

☐ A terméket mindig tartsa tisztán, szárazon, olajtól és kenőanyagoktól mentesen. Minden használat után és tárolás előtt távolítsa el a port.

☐ A terméket tisztítsa egy száraz ruhával. A nehezen hozzáférhető helyekhez használjon egy puha kefét.

☐ Ügyeljen arra, hogy a szellőzőnyílások mindig szabadon legyenek.

Minden használat után egy ruhával és puha kefével távolítsa el a szennyeződéseket és a port a szellőzőnyílásokból.

● Mentesítés

A csomagolás környezetbarát anyagokból készült, amelyeket a helyi újrahasznosító helyeken adhat le ártalmatlanítás céljából.

A hulladék elkülönítéséhez vegye figyelembe a csomagolóanyagon található jelzéseket. Ezek rövidítéseket (a) és számokat (b) tartalmaznak a következő jelentéssel: 1–7: műanyagok / 20–22: papír és karton / 80–98: kötőanyagok.

Termék:

FR

A termék, beleértve a tartozékokat és a csomagolóanyagokat is, újrahasznosítható, és a gyártó kiterjesztett felelőssége alá tartozik.

A jobb hulladékkezelés érdekében az ábrán látható információk (szortírozási információk) alapján külön ártalmatlanítsa őket.

A Triman-logó csak Franciaországra vonatkozik.

A kiszolgált termék megsemmisítési lehetőségeiről lakóhelye illetékes önkormányzatánál tájékozódhat.

A környezete érdekében, ne dobja a kiszolgált terméket a háztartási szemétbe, hanem adja le szakszerű ártalmatlanításra. A gyűjtőhelyekről és azok nyitvatartási idejéről az illetékes önkormányzatnál tájékozódhat.

● Egyszerűsített EK Megfelelőségi Nyilatkozat

CE

A CE-jelzés a termékre vonatkozó releváns EU-irányelvek betartását jelöli.

Garancia

A terméket gondosan, szigorú minőségi előírások betartásával gyártottuk, és a szállítás előtt gondosan ellenőriztük. Anyag- vagy gyártási hibák esetén a termék eladójával szemben törvényes jogok illetik meg. Az Ön törvényes jogait az általunk alább meghatározott garancia semmilyen módon nem korlátozza.

Erre a termékre 3 év garanciát adunk a vásárlás dátumától számítva. A garancia idő a vásárlás dátumával kezdődik. Biztonságos helyen őrizze meg az eredeti vásárlói bizonylatot, mert ez a dokumentum szükséges a vásárlás bizonyításához.

A vásárláskor fennálló károkat és hiányosságokat a termék kicsomagolása után haladéktalanul jelezze.

Ha ezen a terméken a vásárlástól számított 3 éven belül anyag- vagy gyártási hibát észlel, választásunk szerint ingyenesen megjavítjuk vagy kicseréljük a terméket. A garancia idő nem hosszabbodik meg a helyette nyújtott szavatossági igény által. Ez a kicserélt vagy javított alkatrészekre is érvényes.

A garancia megszűnik, ha a terméket megrongálták, ill. nem szakszerűen kezelték vagy végezték a karbantartást.

A garancia az anyag- és gyártási hibákra vonatkozik.

Garanciális ügyek lebonyolítása

Megkeresése gyors feldolgozásához kérjük, kövesse az alábbi utasításokat:

Megkeresés esetén kérjük, mindig készítse elő a pénztárblokkot és a

termékszámot (pl. IAN 505122_2501) a vásárlás igazolására.

A termékszámot kérjük, olvassa le a típustábláról, a terméken elhelyezett gravírozásból, az útmutató címlapjáról (alul a bal oldalon), vagy a termék hátsó vagy alsó oldalán található matricáról.

Működési hiba vagy egyéb hiányosság fellépése esetén először vegye fel a kapcsolatot a következőkben felsorolt szervizek valamelyikével telefonon, vagy e-mailen.

A hibásnak ítélt terméket a pénztárblokk és a hiba leírásának és keletkezési idejének megjelölésével, díjmentesen küldheti el az Ön számára kijelölt szerviz címére.

A parkside-diy.com oldalon ezt és számos további kézikönyvet tud megtekinteni és letölteni. Ezzel a QR-kóddal közvetlenül a parkside-diy.com oldalra jut. Válassza ki az országot, és a keresőfelületen keresse meg a használati útmutatókat. A termékszám (IAN) 505122_2501 beírásával juthat el az Ön termékének használati útmutatójához.

PDF ONLINE parkside-diy.com

Szerviz

Szerviz Magyarország

Tel.: [phone]

E-mail: [e-mail]
