HASZNÁLATI ÚTMUTATÓ PPHKS 1800 A1 PARKSIDE

Eredeti használati utasítás fordítása

i

HU Használati útmutató Oldal 205

A 1 2 3 4 5 6 7 8 10 29 28 27 26 25 24 23 22 21 20 19 18 17 16 45° 0°

B 21 18 30 8

C 32 31 33 34 35

D 8 a b 23 22 21 24 25 III PARKSIDE PARKSIDE 23a 19 11

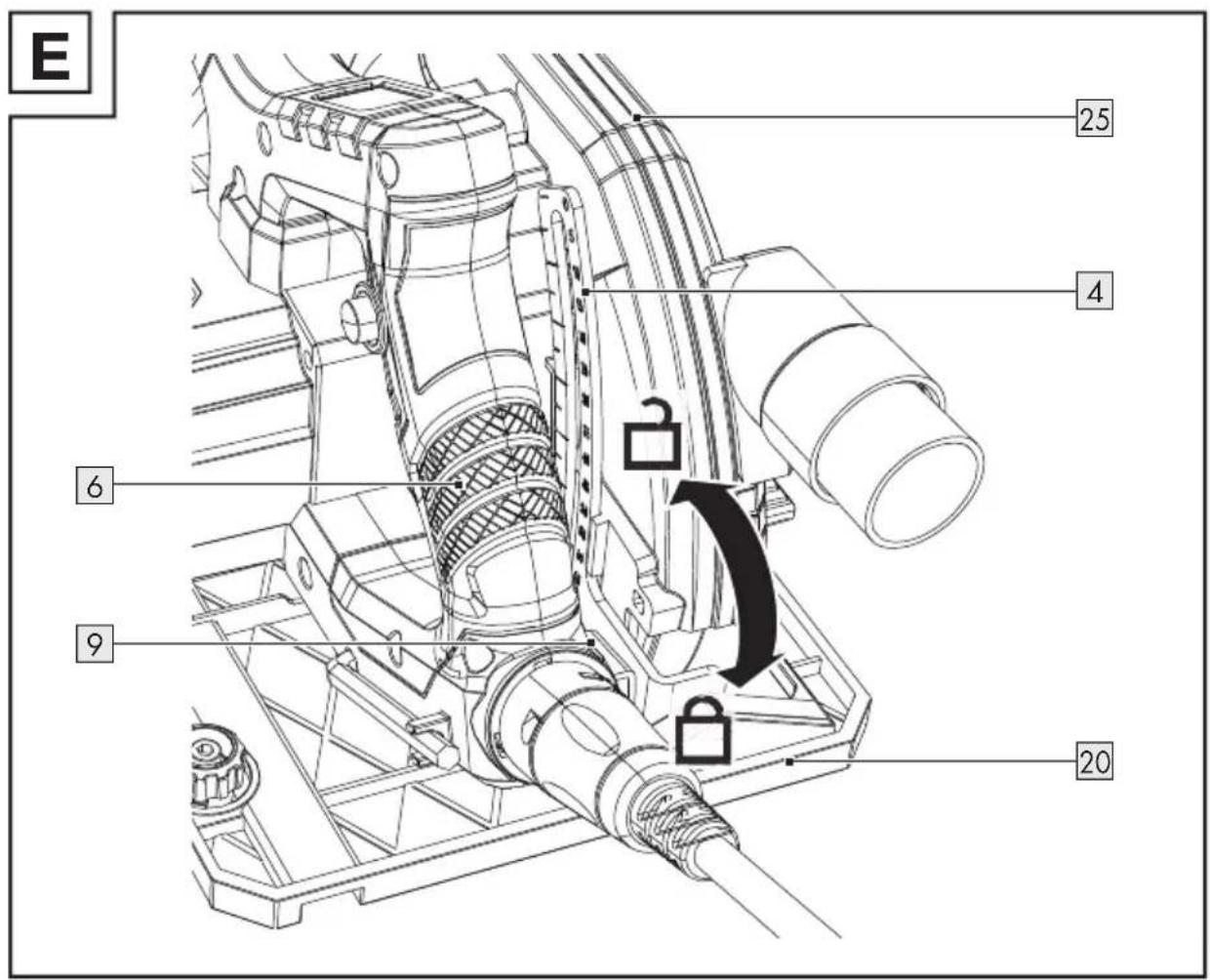

E 25 4 6 9 20

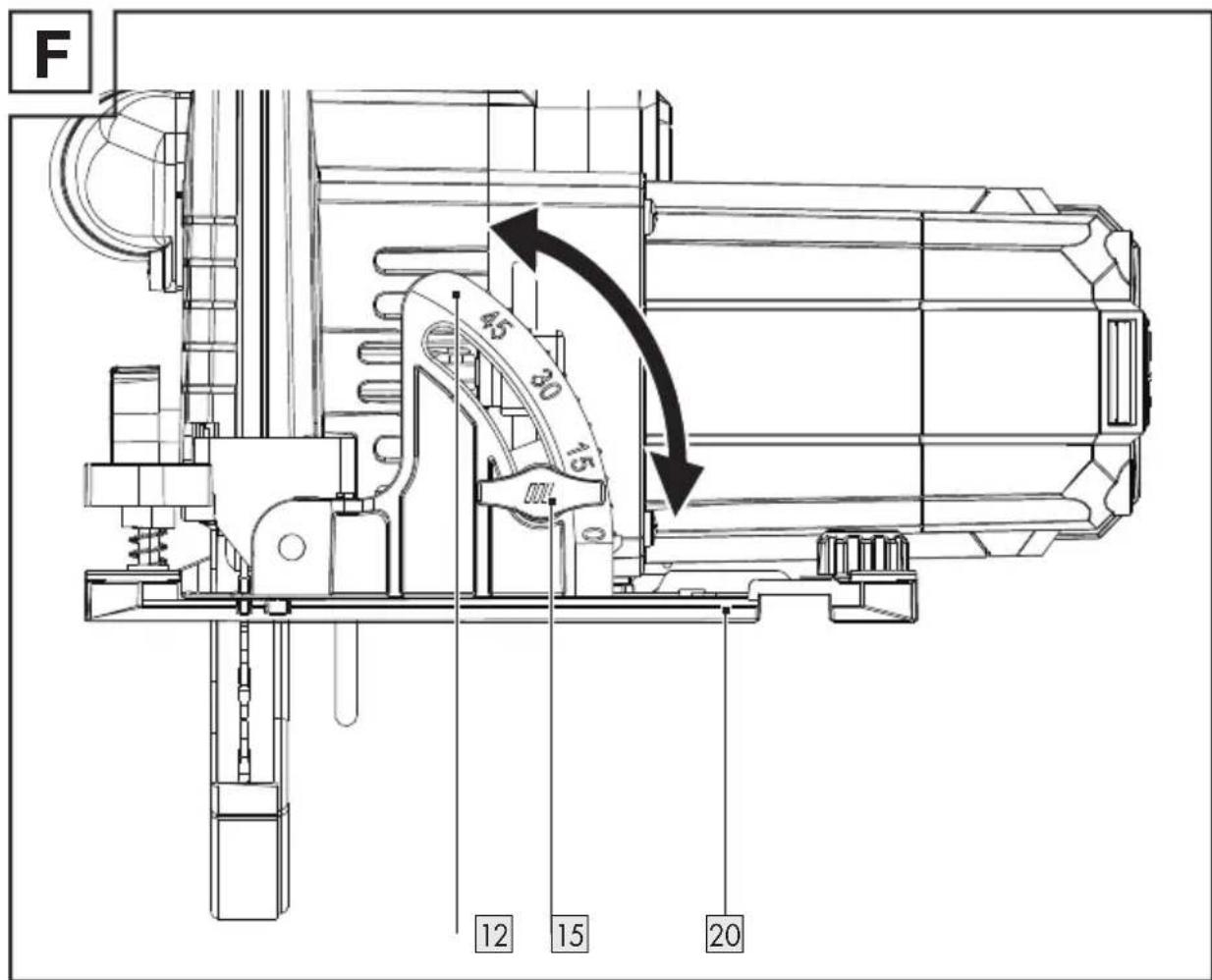

F 45 30 15 12 15 20

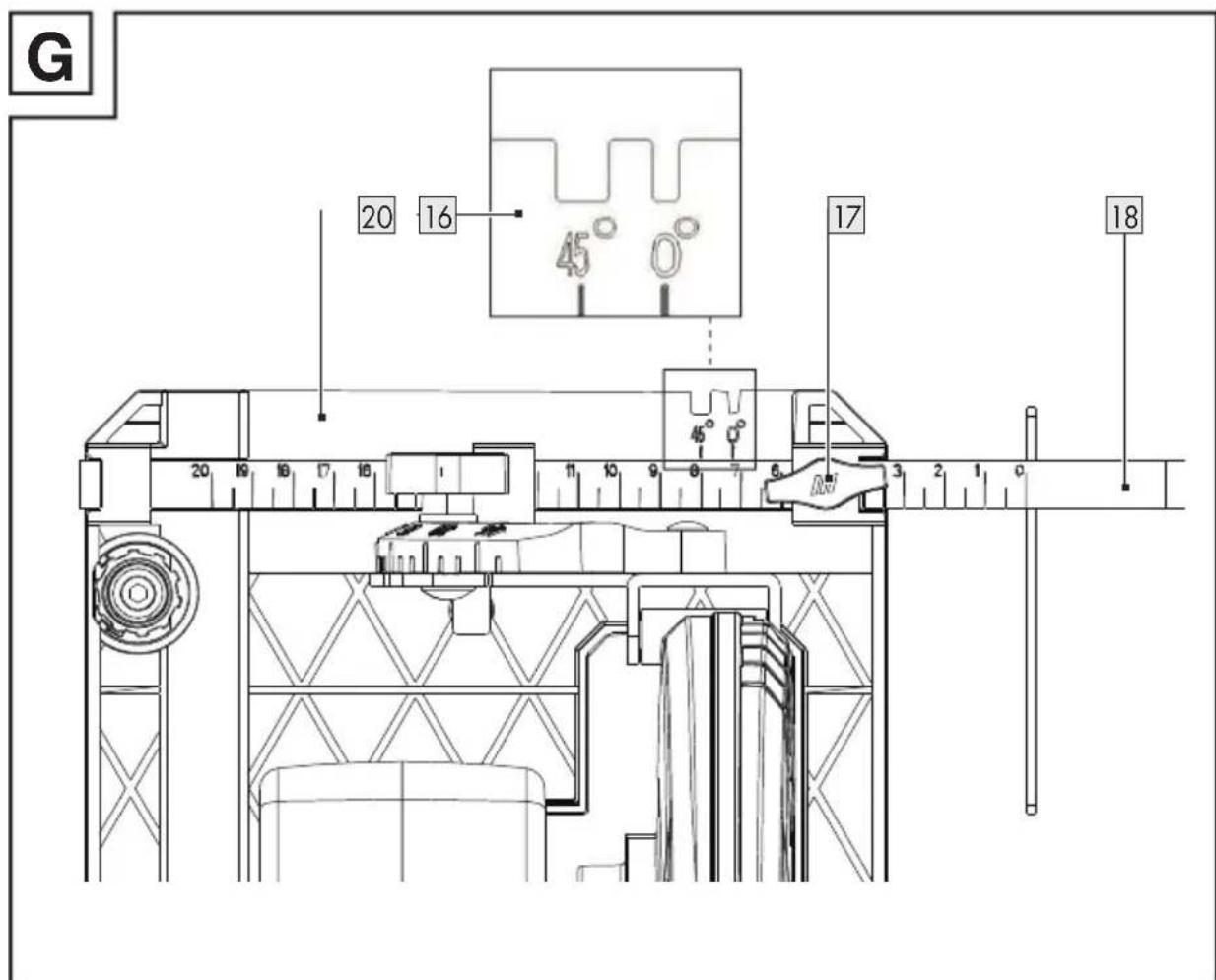

G 20 16 45° 0° 17 18 20 19 18 17 16 45° 0° 3 2 1 0

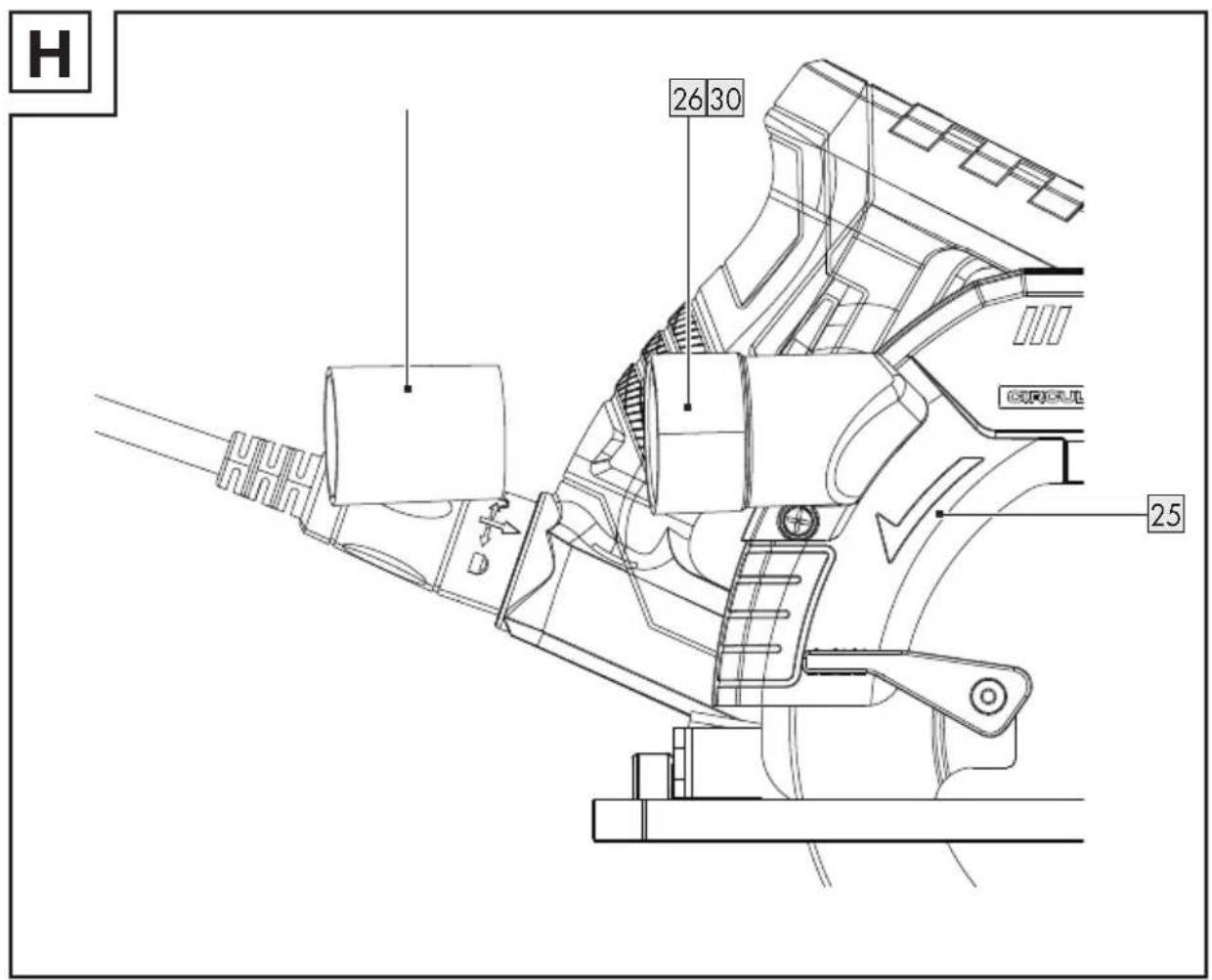

H 26 30 CIRCU 25

123 456 2 3 5 1

A felhasznált piktogramok/szimbólumok listája.... Oldal 206

Bevezető Oldal 207

Rendeltetésszerű használat .... Oldal 207

A csomagolás tartalma.... Oldal 207

A részegységek leírása.... Oldal 207

Müszaki adatok.... Oldal 208

Biztonsági utasítások .... Oldal 209

Általános biztonsági utasítások elektromos szerszámokhoz ..... Oldal 209

A rezgés és a zaj csökkentése .... Oldal 212

Teendők vészhelyzet esetén.... Oldal 212

További kockázatok .... Oldal 212

Biztonsági utasítások körfűrészekhez. .... Oldal 213

További biztonsági utasítások minden fűrészhez.... Oldal 213

Az alsó védőfedél funkciója .... Oldal 214

További biztonsági utasítások .... Oldal 215

Biztonsági utasítások az fűrészlaphoz .... Oldal 215

Első használat előtt.... Oldal 216

A termék kicsomagolása .... Oldal 216

Tartozékok.... Oldal 216

Előkészületek .... Oldal 216

Az alsó védőfedél működésének ellenőrzése.... Oldal 216

A fúrészlap behelyezése/cseréje. .... Oldal 216

Porelszívó csatlakoztatása .... Oldal 217

A párhuzamvezető felszerelése .... Oldal 218

A vágási szög beállítása.... Oldal 218

A vágási mélység beállítása .... Oldal 218

Használat.... Oldal 218

Sebességfokozat kiválasztása .... Oldal 218

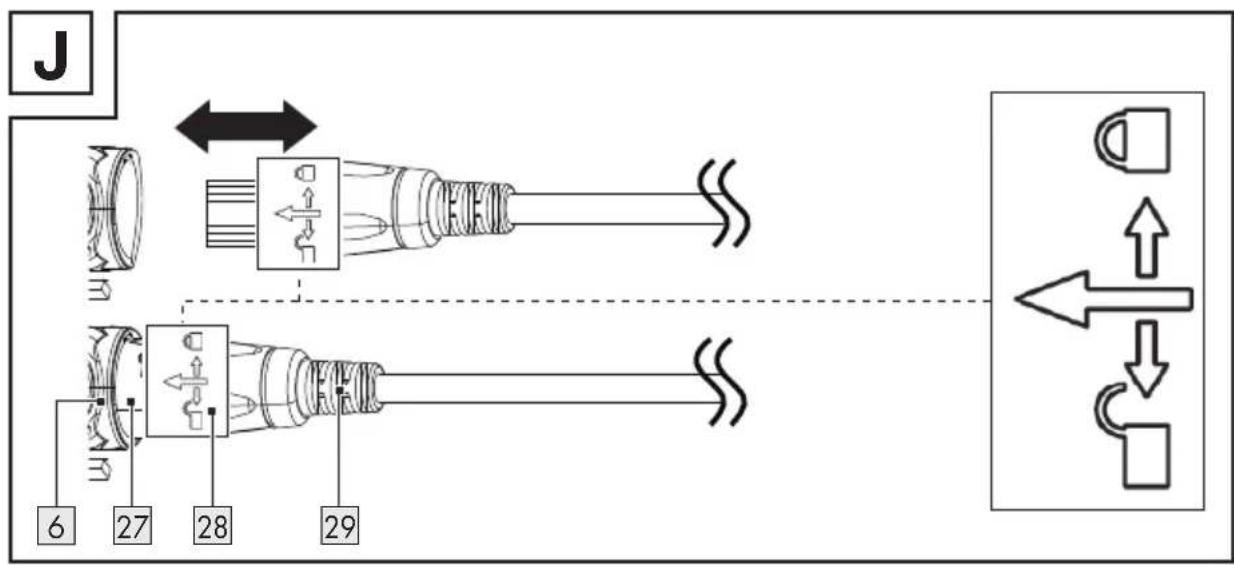

Az elektromos vezeték csatlakoztatása/leválasztása.... Oldal 219

Be- és kikapcsolás .... Oldal 219

Utasítások a munkához .... Oldal 219

Vezetősín (nincs mellékelve) használata.... Oldal 220

Tisztítás és ápolás.... Oldal 220

Tisztítás.... Oldal 220

Karbantartás.... Oldal 221

Javítás.... Oldal 221

Tárolás .... Oldal 221

Szállítás. Oldal 221

Mentesítés .... Oldal 221

Garancia.... Oldal 222

Garanciális ügyek lebonyolítása.... Oldal 223

Szerviz .... Oldal 223

EU-megfelelőségi nyilatkozat .... Oldal 224

A felhasznált piktogramok/szimbólumok listája
	Ez a szimbólum arra utal, hogy a termék használata során figyelembe kell venni a használati útmutatóban leírtakat.	∅	Átmérő
		TCT	Volfrám-karbid hegyek
	VESZÉLY! – Magas kockázati szintű veszélyre utal, melyet ha nem kerülnek el, az halálesethez vagy súlyos sérüléshez vezet (pl. fulladásveszély)		Lezárva
			Kioldva
	FIGYELMEZTETÉS! – Közepes kockázati szintű veszélyre utal, melyet ha nem kerülnek el, az halálesethez vagy súlyos sérüléshez vezethet (pl. áramütés kockázata)		Beállítások elvégzése, karbantartási és tisztítási munkák előtt, vagy ha a termék nincs használatban, kapcsolja ki a terméket és húzza ki az elektromos csatlakozót 29 a konnektorból.
	VIGYÁZAT! – Alacsony kockázati szintű veszélyre utal, melyet ha nem kerülnek el, az könnyebb vagy mérsékelt sérüléshez vezethet (pl. forrázásveszély)	~	Váltóáram/-feszültség
			A II. védelmi osztályú termék szimbóluma
			A fűrészlap átmérője
	FIGYELEM! – Lehetséges anyagi károkra hívja fel a figyelmet (pl. rövidzárlat veszélye)		Maximális vágási mélység 65 mm 0° vágási szögnél
	Veszély – áramütésveszély! Alkalm		vágásához
	Viseljen fülvédőt! Ne érjen a fűrész		hoz.
	Hordjon légzésvédő maszkot!		Ne használjon sérült fűrészlapokat.
	Viseljen védőszemüveget!		Forgásirányt jelző nyíl a fűrészlapon
	Viseljen védőkesztyűt!		Forgásirányt jelző nyíl a felső burkolaton

CE

A CE-jelzés azt jelzi, hogy a termék megfelel a rá vonatkozó EU előírásoknak.

Biztonsági utasítások Kezelési utasítások

KÉZI KÖRFÜRÉSZ

- Bevezető

Gratulálunk új termékének vásárlása alkalmából. Ezzel a döntésével vállalatunk értékes terméke mellett döntött. A használati utasítás ezen termék része. A biztonságra, a használatára és a megsemmisítésre vonatkozó fontos tudnivalókat tartalmazza. A termék használata előtt ismerje meg az összes használati és biztonsági tudnivalót. A terméket csak a leírtak szerint és a megadott felhasználási területeken alkalmazza. A termék harmadik személy számára való továbbadása esetén kézbesítse vele annak a teljes dokumentációját is.

Rendeltetésszerű használat

Ez a kézi körfűrész (a későbbiekben „termék”, illetve „elektromos szerszám” néven) az alábbi anyagok fűrészelésére használható:

-Természetes fa

-Rétegelt lemez

-Forgácslemez

-És hasonló könnyű építési anyagok

Nedves anyagok és fémek vágása nem engedélyezett.

A termék más használati módjai, módosításai nem rendeltetésszerűnek minősülnek és halálhoz, életveszélyes sérülésekhez és károkhoz vezethetnek.

A gyártó nem vállal felelősséget a szakszerűtlen használat miatt bekövetkező károkért.

A termék kizárólag háztartási célra használható.

A termék üzleti használatra, valamint ipari vagy ahhoz hasonló célokra nem alkalmas.

Vegyen figyelembe minden érvényes biztonsági előírást, szabványt és rendeletet. A zajt kibocsájtó elektromos szerszámok használata egyes országos vagy helyi előírások szerint bizonyos időszakokra korlátozott.

A csomagolás tartalma

⚠️ FIGYELMEZTETÉS!

A termék és a csomagolóanyagok nem játékszerek! Gyermekek nem játszhatnak a műanyag zacskókkal, fóliákkal és az apró alkatrészekkel! Lenyelés és fulladás veszélye!

A termék kicsomagolása után ellenőrizze a csomagolás teljességét és az alkatrészek jó állapotát. A használat előtt távolítsa el a csomagolóanyagokat.

1 Kézi körfűrész
1 Elektromos vezeték csatlakozóval
1 TCT fűrészlap (felszerelve)
1 Imbuszkulcs
1 Párhuzamvezető
1 Adapter
1 Használati útmutató

A részegységek leírása

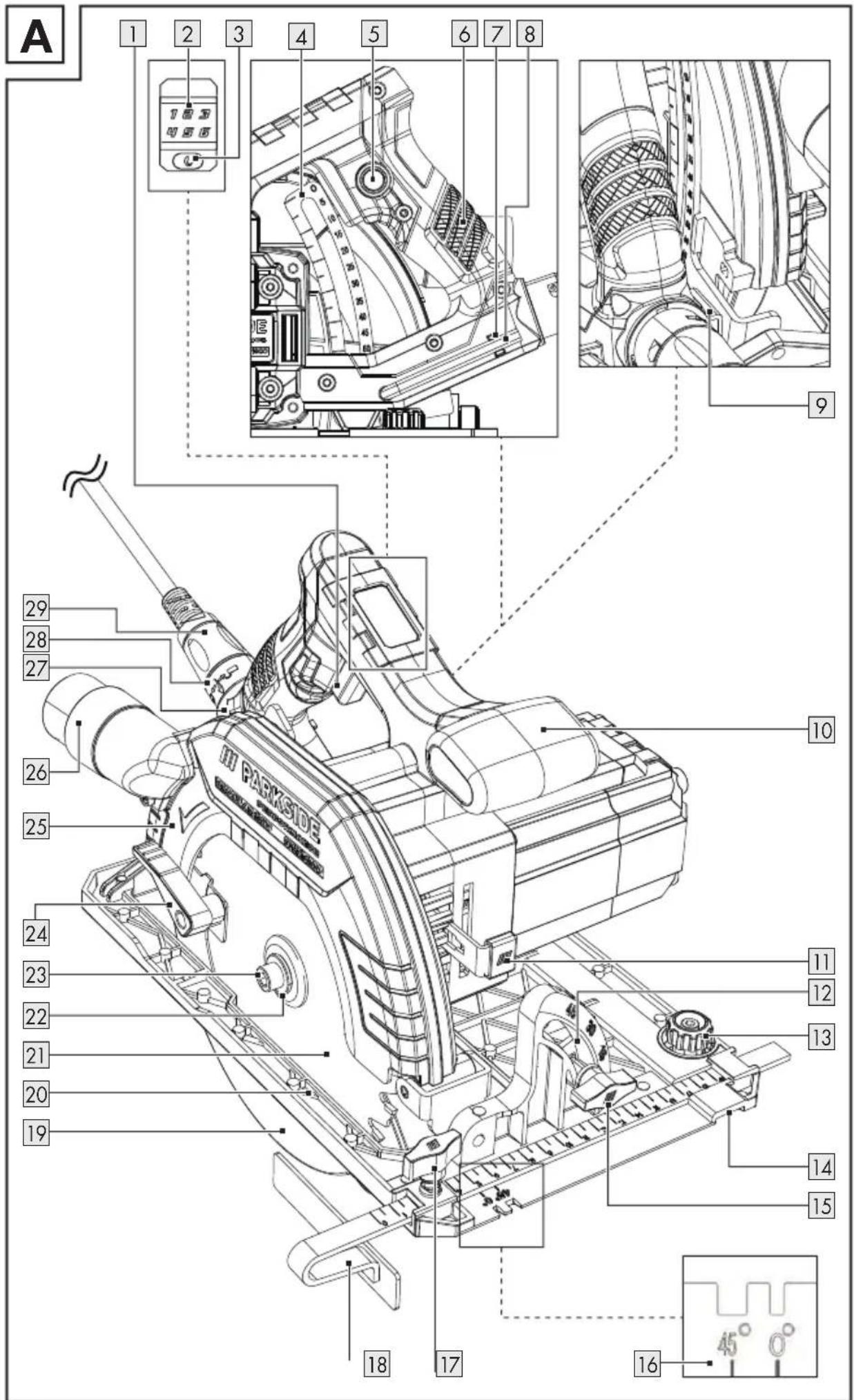

(A ábra)

1 Be-/kikapcsológomb
2 Sebességjelző
3 Sebesség-szabályozó gomb
4 Mélységskála
5 Kapcsolózár
6 Főfogó
7 Imbuszkulcstartó
8 Imbuszkulcs (6 mm)
9 Rögzítőkar (a mélységskálához)

10 Segédfogó
11 Orsórögzítő
12Dölésszögskála
13Excenteres csavar
14 Horony
15 Szárnyas csavar (a dőlésszögskálához)
16Vágásvezető (0° és 45°)
17 Szárnyas csavar (a párhuzamvezetőhöz)
18 Párhuzamvezető
19 Alsó védőfedél
20 Tartólemez
21Fürészlap
22Karima
23Szorítócsavar
24Kar (az alsó védőfedélhez)
25Felső védőfedél
26Porcsatlakozó
27Csatlakozóaljzat
28Csatlakozó
29Elektromos vezeték csatlakozóval

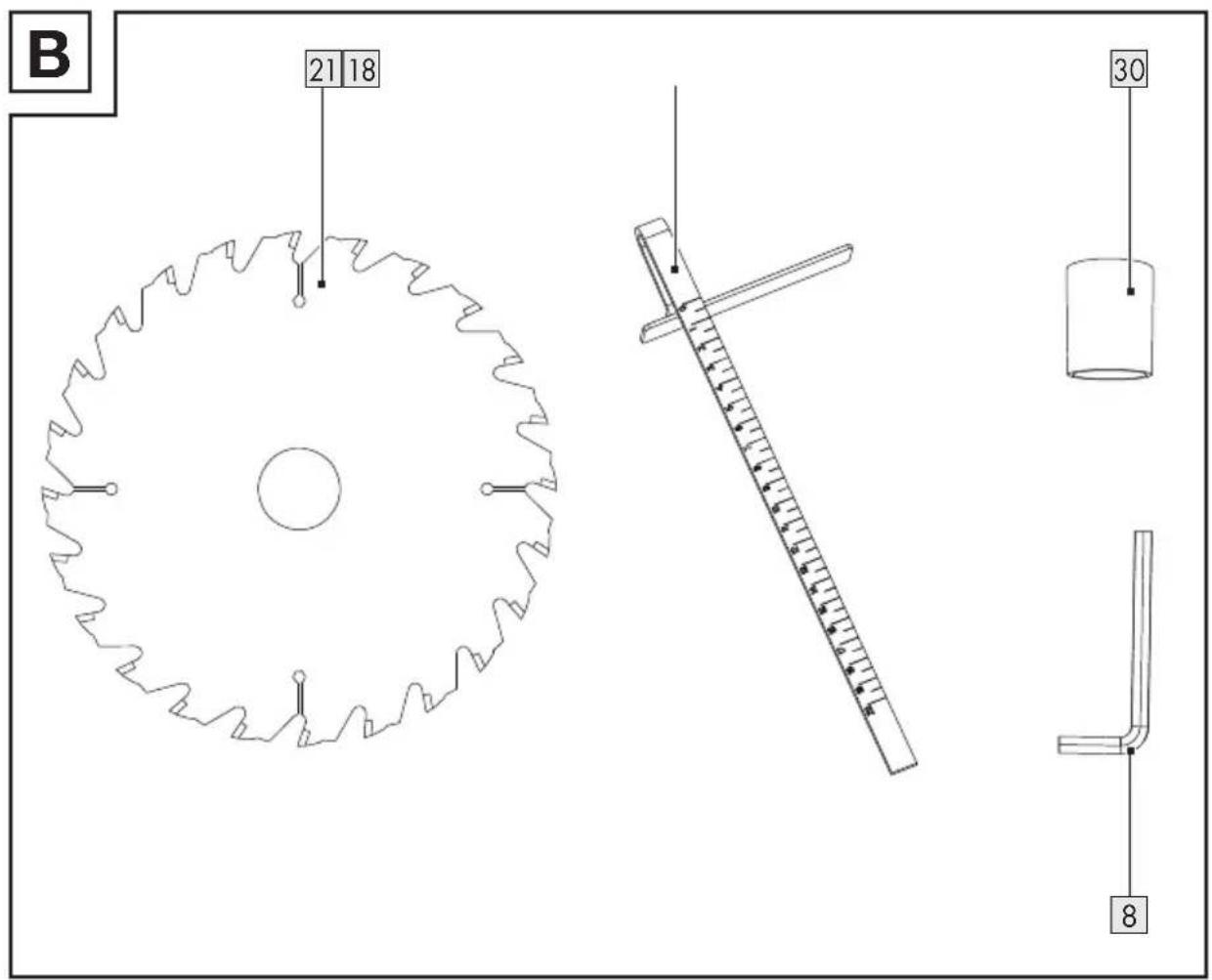

(B ábra)

30Adapter

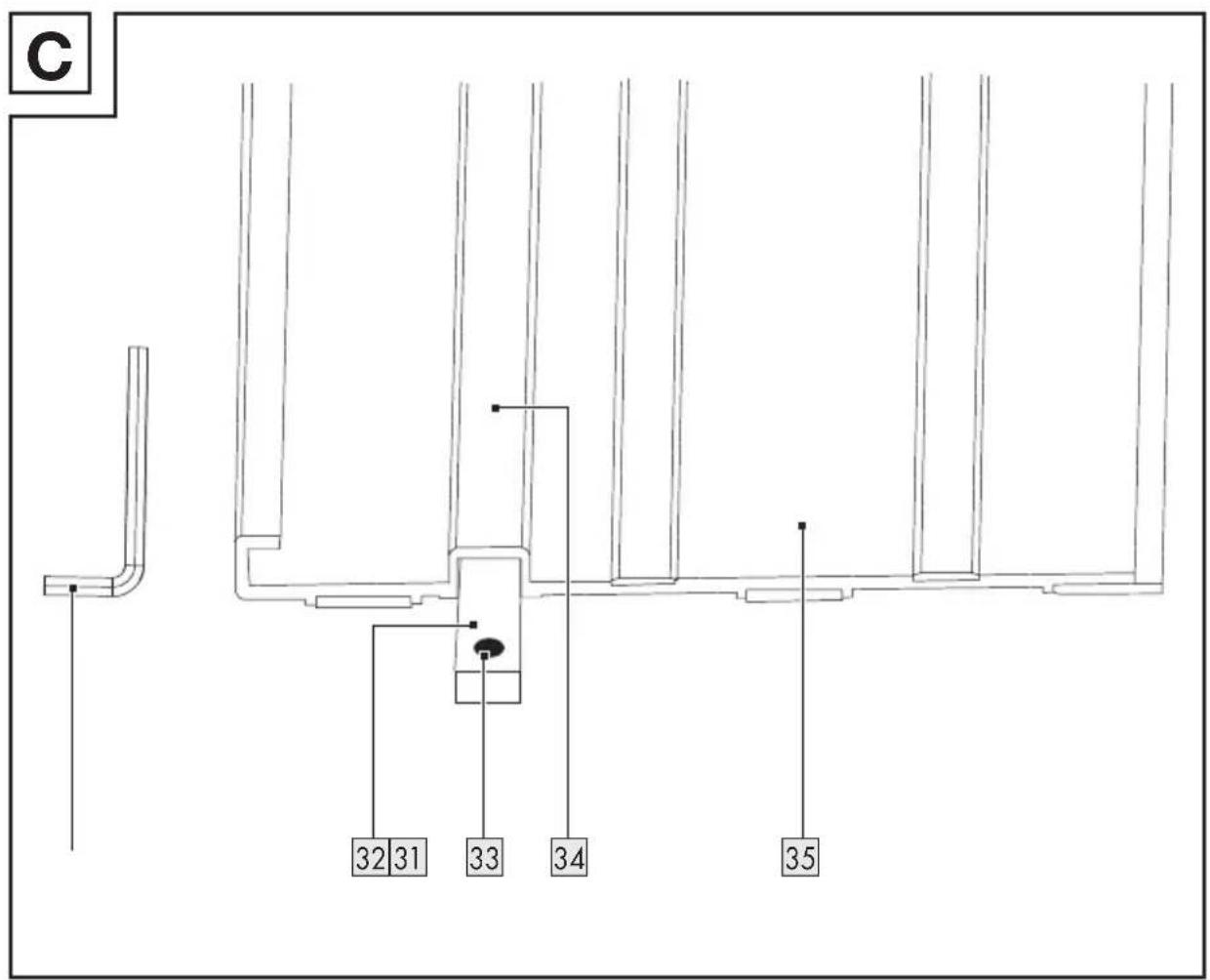

(C ábra)*

31Imbuszkulcs (3 mm)

32Csatlakozóelem

33 Menetes csap

34Csúszósín

35Vezetősín (×2)

* 31-35 alkatrészek nincsenek mellékelve.

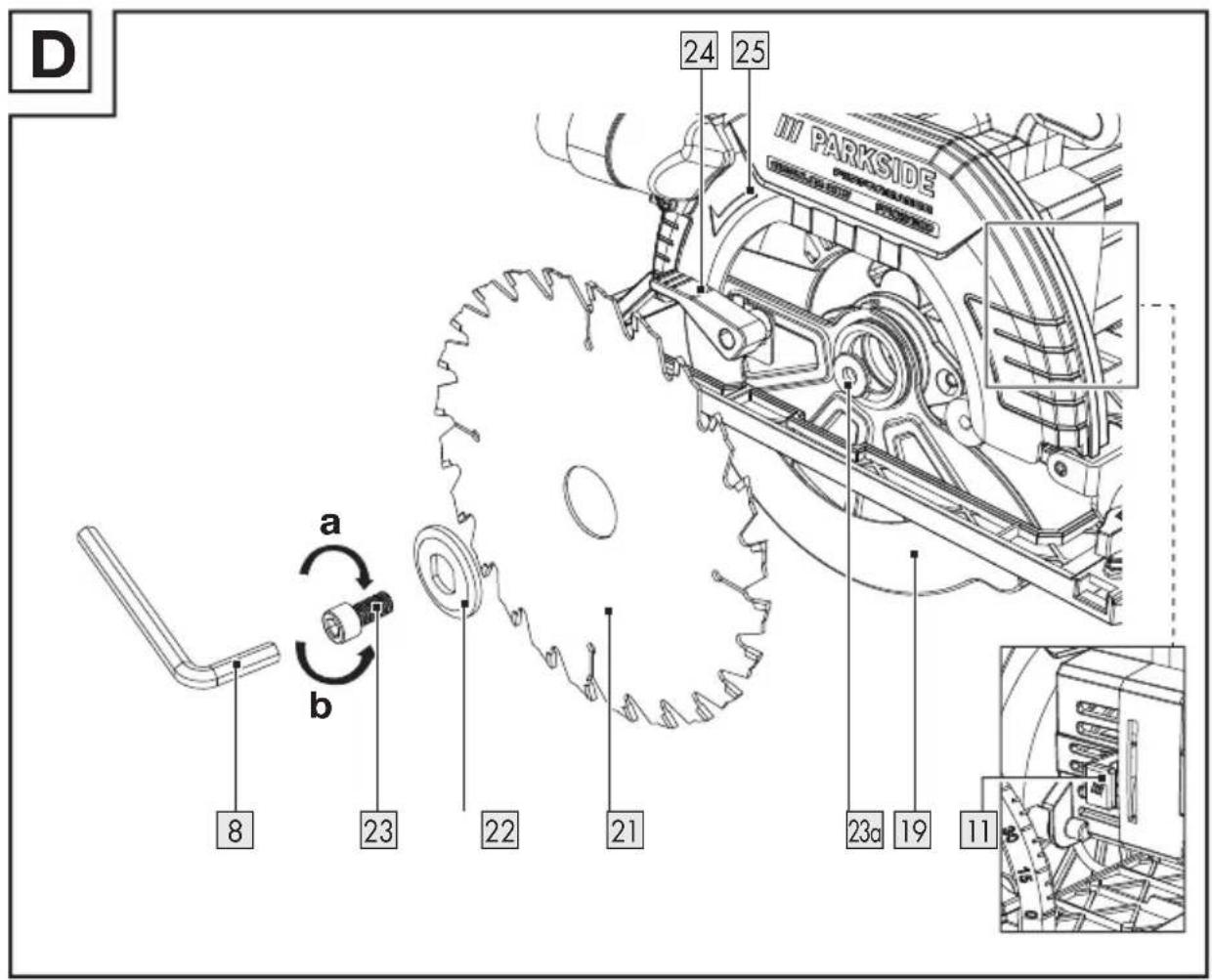

(D ábra)

23a Orsó

Műszaki adatok

Kézi körfűrész PPHKS 1800 A1

Modellszám:-VDEcsatlakozóval: HG12136-BS csatlakozóval: HG12136-BS

Névleges bemenő feszültség:	220–240 V~, 50 Hz
Névleges teljesítmény: 1800 W
Üresjárati sebesség n0: 3000–6000 min	-1
Max. vágási mélység: -0°-nál: kb. 64 mm -90°-nál: kb. 47 mm
Menetméret: M8
Védelmi osztály: II/	☐(kettős szigetelés)

A fűrészlap méretei

Modellszám:	HG12456
Fogak:	24
Átmérő:	∅ 190 mm
A furatok méretei:	∅ 30 mm
Fogvastagság:	2,4 mm
Megengedett forgási sebesség:	max. 7000 min

Zajkibocsájtási értékek

A zajszint meghatározása az EN 62841 szerint történt. Az elektromos szerszám A besorolású zajszintje a felhasználónál tipikusan:

Hangnyomásszint L_pA :	94,5 dB
Bizonytalanság K_pA :	3 dB
Hangteljesítményszint L_WA :	102,5 dB
Bizonytalanság K_WA :	3 dB

⚠️ FIGYELMEZTETÉS!

Viseljen fülvédőt!

Rezgési értékek

Rezgési érték (a _h ) fa fűrészelésénél:

Főfogó: 3,654 m/s	2
Bizonytalanság K: 1,5	m/s 2
Segédfogó: 3,762 m/s	2
Bizonytalanság K: 1,5	m/s 2

MEGJEGYZÉS

A megadott rezgési összérték és a megadott zajkibocsátási érték megállapítása egy szabványosított vizsgálati eljárás során került megállapításra, és felhasználható egy elektromos szerszám összehasonlítására egy másikkal.
A megadott rezgési összérték és a megadott zajkibocsátási érték továbbá felhasználható a terhelés előzetes becslésére is.

⚠️ FIGYELMEZTETÉS!

A rezgés- és zajkibocsátási érték az elektromos szerszám tényleges használata közben eltérhet a megadott értéktől, az elektromos szerszám használati típusától és módjától, különösképpen a megmunkálandó munkadarab típusától függően.
A kezelő védelmét szolgáló biztonsági intézkedéseket a tényleges használati körülmények közötti rezgésterhelés becslésén alapulóan kell meghatározni (figyelembe véve a működési ciklus minden részét, például azokat az időket, amikor az elektromos szerszám ki van kapcsolva, és azokat, amikor be van kapcsolva, de terhelés nélkül működik).

Biztonsági utasítások

- Általános biztonsági utasítások elektromos szerszámokhoz

⚠️ FIGYELMEZTETÉS!

Olvasson el minden, ehhez az elektromos szerszámhoz mellékelt biztonsági utasítást, figyelmeztetést, ábrát és műszaki adatot. Az alábbi figyelmeztetések figyelmen kívül hagyása áramütéshez, tűzesethez és/vagy súlyos sérülésekhez vezethet.

Örizzen meg minden biztonsági utasítást és figyelmeztetést biztonságos helyen későbbi használatra.

A biztonsági utasításokban használt „elektromos szerszám” kifejezés hálózati áramról működő (hálózati kábellel rendelkező) és akkumulátorral működő (hálózati kábel nélküli) elektromos szerszámokra vonatkozik.

Munkahelyi biztonság

a) A munkaterület legyen mindig tiszta és jól megvilágított. A rendetlenség vagy a rossz fényviszonyok balesetekhez vezethetnek.
b) Az elektromos szerszámot ne használja robbanásveszélyes környezetben, ahol gyúlékony folyadékok, gázok vagy porok találhatóak. Az elektromos szerszámok szikrákat keltenek, mely a port vagy a gázokat meggyújthatják.
c) Az elektromos szerszám használata során tartsa a gyermekeket és az egyéb személyeket távol. Ha megzavarják, elveszítheti az elektromos szerszám feletti uralmát.

Elektromos biztonság

a) Az elektromos szerszám hálózati csatlakozójának illenie kell a konnektorba. Ne módosítsa a csatlakozót. Ne használjon adapteres csatlakozódugaszt földelt elektromos szerszámokkal. A módosítás nélküli csatlakozók és a megfelelően illeszkedő konnektorok használatával csökken az áramütés kockázata.
b) Kerülje a testi érintkezést olyan földelt felületekkel, mint például csövek, fűtőberendezések, sütők vagy hűtőszekrények. Az áramütés veszélye megnő, ha a teste földelve van.
c) Az elektromos szerszámokat tartsa esőtől, nedvességtől távol. Ha az elektromos szerszám belsejébe víz jut be, az növeli az áramütés kockázatát.
d) Az elektromos vezetéket kizárólag rendeltetésének megfelelően használja, azzal ne szállítsa vagy akassza fel az elektromos szerszámot, illetve ne használja a hálózati csatlakozó kihúzására a konnektorból. Az elektromos vezetéket óvja a hőtől, olajoktól, éles sarkoktól vagy mozgó alkatrészektől. A sérült vagy összetekeredett elektromos vezetékek növelik az áramütés kockázatát.
e) Ha az elektromos szerszámot kültéren használja, csak olyan hosszabbítót használjon, mely kültéri használatra alkalmas. Egy kültéri használatra alkalmas hosszabbító használata csökkenti az áramütés kockázatát.
f) Ha elkerülhetetlen, hogy az elektromos szerszámot nedves környezetben használják, használjon egy maradékáram-megszakítót (RCD). Maradékáram-megszakító használata lecsökkenti az áramütés kockázatát.

Személyes biztonság

a) Az elektromos szerszám használata során legyen körültekintő, figyeljen arra, mit tesz, dolgozzon tudatosan. Ne használjon elektromos szerszámokat kábítószer, alkohol vagy gyógyszerek hatása alatt. Az elektromos szerszám használata során csupán egy pillanatnyi figyelmetlenség is súlyos sérülésekhez vezethet.
b) Viseljen személyes védőfelszerelést és mindig hordjon védőszemüveget. A személyes védőfelszerelés, például pormaszk, csúszásmentes biztonsági cipő, védősisak vagy fülvédő - az elektromos szerszám használatától függően - lecsökkenti a sérülések kockázatát.
c) Ügyeljen arra, hogy az elektromos szerszám ne tudjon akaratlanul elindulni. Mielőtt az elektromos szerszámot az elektromos hálózatra és/vagy akkumulátorhoz csatlakoztatná, kézbe venné vagy mozgatná, ellenőrizze, hogy az ki van-e kapcsolva. Ha az elektromos szerszám szállítása során az ujját a bekapcsológombon tartja, illetve ha az elektromos szerszám bekapcsolt állapotban van és az elektromos hálózatra csatlakozik, az balesetekhez vezethet.
d) Az elektromos szerszám bekapcsolása előtt a beállító szerszámokat, csavarkulcsokat távolítsa el. Ha egy szerszám vagy egy kulcs az elektromos szerszám egy forgó részébe kerül, az sérüléseket okozhat.
e) Kerülje a szokatlan testhelyzeteket. Álljon biztosan és mindig őrizze meg az egyensúlyát. Így képes lesz az elektromos szerszámot szokatlan helyzetekben is az irányítása alatt tartani.

f) Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. Tartsa a haját és a ruházatát a mozgó alkatrészektől távol. A laza ruházatot, ékszereket vagy hajat a készülék mozgó részei elkaphatják.
g) Ha porelszívó- vagy gyűjtőberendezések vannak beszerelve, azok csatlakoztatása és használata legyen megfelelő. A porelszívó berendezések használata csökkenti a por okozta kockázatokat.
h) Kerülje a hamis biztonságérzetet, és ne hagyja figyelmen kívül az elektromos szerszámokra vonatkozó biztonsági szabályokat akkor sem, ha a gyakori használatnak köszönhetően azok kezelésében már tapasztalt. A figyelmetlen kezelés a pillanat törtrésze alatt is sérülésekhez vezethet.

Az elektromos szerszám használata és kezelése

a) Ne terhelje túl az elektromos szerszámot. Az adott munkához az arra alkalmas elektromos szerszámot használja. A megfelelő elektromos szerszám jobban és biztonságosabban dolgozhat, ha azt a megfelelő teljesítmény-tartományon belül használja.
b) Ne használjon meghibásodott kapcsolóval rendelkező elektromos szerszámot. Ha egy elektromos szerszámot nem lehet be- vagy kikapcsolni, az veszélyes és szerelésre szorul.
c) A készülék beállítási műveletei, szerszámbetétek cseréje valamint az elektromos szerszám tárolása előtt húzza ki a hálózati csatlakozót a konnektorból és/vagy vegye ki a kivehető akkumulátort. Ezzel

az óvintézkedéssel megelőzi az elektromos szerszám akaratlan bekapcsolását.

d) A használaton kívüli elektromos szerszámokat tartsa gyermekek számára nem elérhető helyen. Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik azzal kapcsolatban nem rendelkeznek tapasztalattal vagy nem olvasták el ezeket az utasításokat. Az elektromos szerszámok tapasztalatlan kezekben veszélyesek.
e) Ápolja az elektromos szerszámokat és a szerszámbetéteit gondosan. Ellenőrizze a mozgó részek kifogástalan működését, hogy azok nem ragadnak-e be, hogy vannak-e törött vagy sérült alkatrészek, és hogy az elektromos szerszám működését semmi sem befolyásolja. A sérült alkatrészeket az elektromos szerszám használatba vétele előtt meg kell javíttatni. Sok baleset okozója az elektromos szerszámok gondatlan karbantartása.
f) Gondoskodjon a vágószerszámok élességéről és tisztaságáról. A gondosan ápolt, éles pengékkel rendelkező vágószerszámok kevésbé hajlamosak a beragadásra, és könnyebben irányíthatóak.
g) Az elektromos szerszámot, annak alkatrészeit, szerszámbetéteit stb. ezen útmutató szerint használja. Ennek során vegye figyelembe a munka körülményeit és az elvégzendő feladatot. Az elektromos szerszámok nem rendeltetésszerű használata veszélyes helyzetekhez vezethet.
h) Tartsa a fogantyúkat és a fogófelületeket szárazon, tisztán, olajoktól és zsiradékoktól mentesen. A csúszós fogantyúk és

fogófelületek miatt nem biztosítható az elektromos szerszám biztonságos kezelése és irányítása váratlan helyzetekben.

Szerviz

a) Az elektromos szerszám javítási munkálatait bízza képzett szakemberre, és csak eredeti pótalkatrészeket használjon. Így gondoskodhat az elektromos szerszám biztonságos működésének megőrzéséről.

A rezgés és a zaj csökkentése

Csökkentse a használati időt, alkalmazzon kevesebb rezgéssel és zajjal járó használati módokat, valamint viseljen személyes védőfelszerelést, ezzel csökkentve a rezgés és a zaj hatásait.

Az alábbi intézkedések segítenek a rezgések és a zaj okozta ártalmak csökkentésében:

A terméket kizárólag rendeltetésszerűen, az ebben az útmutatóban leírtak szerint használja.
- Ügyeljen a termék kifogástalan állapotára és gondoskodjon a megfelelő karbantartásról.
A termékhez a megfelelő szerszámbetéteket használja, és ügyeljen arra, hogy azok kifogástalan állapotban legyenek.
Tartsa a terméket határozottan a fogóinál, illetve fogófelületeinél.
A termék karbantartását végezze az utasításoknak megfelelően, továbbá ne feledkezzen meg az elégséges kenésről sem (ahol ez szükséges).
A munkafolyamatot tervezze meg úgy, hogy a nagyobb rezgési értékű termékekkel végzett munka nagyobb időintervallumra tudjon eloszlani.

- Teendők vészhelyzet esetén

Ismerkedjen meg a termék használatával ennek az útmutatónak a segítségével. Tartsa észben a biztonsági utasításokat, és minden esetben kövesse azokat. Ez segít elkerülni a kockázatokat és veszélyeket.

A termék használata során legyen mindig éber, így időben képes lesz a veszélyek felismerésére és kezelésére. A gyors beavatkozás segít megelőzni a súlyos személyi sérüléseket és anyagi károkat.
Ha a termék hibásan működik, azonnal válassza le a hálózati áramról. Vizsgáltassa meg és szükség szerint szereltesse meg egy képzett szakemberrel, mielőtt újra használná.

További kockázatok

Még akkor is megmarad a személyi sérülések és anyagi károk potenciális veszélye, ha a terméket az előírásoknak megfelelően használja. A termék felépítéséből és kialakításából adódóan többek között az alábbi veszélyekkel lehet számolni:

A rezgéssel járó egészségügyi kockázatok, amennyiben a terméket hosszabb ideig használják, illetve a kezelése és a karbantartása nem szakszerűen történik.
Személyi sérülések és anyagi károk kockázata, melyet hibás vágószerszámok, vagy egy rejtett tárgy becsapódása okoz használat közben.
■ Repülő tárgyak okozta személyi sérülések és anyagi károk veszélye.

- Biztonsági utasítások körfűrészekhez

Fűrészelési munkák

a)

VESZÉLY! Ne közelítse a kezeit a fűrészelési területhez és a fürészlaphoz. A másik kezével tartsa meg a segédfogót vagy a motorburkolatot. Ha mindkét kezével a fürészt fogja, azokban a fürészlap nem tud sérülést okozni.

b) Ne nyúljon a munkadarab alá. A védőfedél a munkadarab alatt nem nyújt védelmet a fűrészlaptól.
c) A vágási mélységet állítsa a munkadarab vastagságához. A munkadarab alatt nem egész egy fűrészfognak kell látszania.
d) A fűrészelt munkadarabot soha ne tartsa a kezében vagy a lábain. A munkadarabot rögzítse egy stabil tartófelületen. Fontos, hogy a munkadarabot jól rögzítse, hogy minimálisra csökkentse a testtel való érintkezés, a fűrészlap elakadásának vagy az irányítás elvesztésének kockázatát.
e) Az elektromos szerszámot csak a szigetelt fogófelületeinél tartsa, ha olyan munkákat végez, melyek során a szerszámbetét rejtett elektromos vezetékhez vagy a szerszám saját vezetékéhez érhet. A feszültség alatt álló vezetékkel való érintkezés az elektromos szerszám fém részeit is feszültség alá helyezi, és áramütést okoz.
f) Hosszanti vágások során mindig használjon ütközöt vagy egyenes élvezetőt. Ez javítja a vágási pontosságot és csökkenti a fűrészlap elakadásának esélyét.

g) Mindig a megfelelő méretű fűrészlapot használja, mely a megfelelő tartófurattal rendelkezik (pl. rombusz alakú, vagy kerek).

Az olyan fűrészlapok, amelyek nem illenek a fűrész rögzítőelemeihez, egyenetlenül járnak és az irányítás elvesztését okozhatják.

h) Soha ne használjon sérült vagy nem megfelelő fűrészlapalátéteket vagy -csavarokat. A fűrészlapalátétek vagy -csavarok kifejezetten az Ön fűrészéhez készültek az optimális teljesítmény és biztonság érdekében.

- További biztonsági utasítások minden fűrészhez

Visszarúgás – Okok és megfelelő biztonsági utasítások

– A visszarúgás egy hirtelen reakció, melyet egy becsípődött, beakadt vagy rosszul beállított fűrészlap okoz, aminek következtében a fűrész ellenőrizetlenül kiemelkedik, és a munkadarabból a kezelő felé mozdul;
– Ha a fűrészlap becsípődik vagy beakad a záródó hasítékban, akkor az leblokkol, és a motor ereje visszalöki a fűrészt a kezelő felé;
– Ha a fűrészlap el van csavarodva vagy rosszul van beállítva a vágásban, a fűrészlap hátsó szélének fogai beleakadhatnak a faanyag felületébe, aminek következtében a fűrészlap kimozdul a hasítékból, és a fűrész visszaugrik a kezelő felé.

A visszarúgás a fűrész hibás, helytelen használatának a következménye. A megfelelő elővigyázatossággal, az alábbiakban leírtaknak megfelelően elkerülhető.

a) Fogja meg a fűrészt mindkét kezével erősen, és állítsa a karjait olyan helyzetbe, hogy fel tudja fogni a visszarúgás erejét. Mindig a fűrészlap oldalánál álljon, soha ne állítsa a fűrészlapot a testével egy vonalba. Visszarúgás esetén a körfűrész hátrafelé ugorhat, de a kezelő a megfelelő óvintézkedésekel kordában tarthatja a visszarúgó erőket.
b) Ha a fűrészlap elakad, vagy amikor megszakítja a munkát, kapcsolja ki a fűrészt és tartsa addig a munkadarabban, amíg a fűrészlap teljes mértékben le nem áll. Soha ne próbálja meg kivenni a fűrészt a munkadarabból, vagy hátrafelé húzni azt, amíg a fűrészlap még mozog, különben visszarúgás történhet. Állapítsa meg a fűrészlap elakadásának okát, és szüntesse meg.
c) Ha újra akarja indítani a munkadarabba szorult fűrészt, akkor a fűrészlapot a hasítékban középre kell állítani, és ellenőrizni kell, hogy a fűrész fogai nem akadtak-e be a munkadarabba. Ha a fűrészlap elakad, az kimozdulhat a munkadarabból, vagy a fűrész újraindításakor visszarúgást okozhat.
d) A nagyobb lapokat támassza alá, így lecsökkenti a beragadt fűrész-lap által okozott visszarúgás kockázatát. A nagyobb lapok a saját súlyuk alatt meghajolhatnak. A lapokat támassza alá mindkét oldalon, tehát a hasíték közelében és a szélen is.
e) Ne használjon tompa vagy sérült fűrészlapokat.

A tompa vagy rosszul beállított fogakkal rendelkező fűrészlapok a túl szűk hasíték miatt megnövekedett súrlódást, a fűrészlap elakadását és visszarúgást okoznak.

f) Fűrészelés előtt húzza meg a vágási mélységeket és a vágás szögbeállításait. Ha a fűrészelés alatt a beállítások megváltoznak, a fűrészlap elakadhat, ami visszarúgást okozhat.
g) Legyen különösen elővigyázatos a fűrészelés során meglévő falakon vagy egyéb, kevésbé belátható helyeken. A behatoló fűrészlap fűrészelés közben elakadhat a rejtett tárgyakban, ami visszarúgást okozhat.

Az alsó védőfedél funkciója

a) Minden használat előtt ellenőrizze az alsó védőfedél kifogástalan zárását. Ne használja a fűrészt, ha az alsó védőfedél nem tud szabadon mozogni, és nem képes azonnal zárni. Soha ne szorítsa vagy kösse le az alsó védőfedelet nyitott helyzetben. Ha a fűrész véletlenül a földre esik, az alsó védőfedél elhajolhat. Nyissa fel a védőfedelet a visszahúzó karral és ellenőrizze, hogy az szabadon mozgatható-e és hogy az az összes vágási szögnél vagy mélységnél nem ér-e a fűrészlaphoz vagy más részegységekhez.
b) Ellenőrizze az alsó védőfedél rugójának működését. Ha az alsó védőfedél és a rugó nem működnek hibátlanul, használat előtt javíttassa meg a fűrészt. Sérült alkatrészek, ragadós lerakódások vagy felgyülemlett forgácsok miatt az alsó védőfedél működése késni fog.
c) Az alsó védőfedelet csak különleges vágásoknál nyissa fel kézzel, pl. „merítő- és sarokvágásoknál”. Nyissa fel az alsó védőfedelet a visszahúzó karral, majd azt engedje el, amint a fűrészlap behatol a munkadarabba. Minden más fűrészelési munka során az alsó védőfedélnek automatikusan kell működnie.

d) Ne tegye a fűrészt a munkaasztalra vagy a padlóra, ha az alsó védőfedél nem takarja a fűrészlapot. A védelem nélküli, járó fűrészlap a fűrészt a vágási iránnyal szemben mozgatja, és elvág mindent, ami az útjába kerül. Vegye figyelembe a fűrészlap kikapcsolás utáni járási idejét.

További biztonsági utasítások

a) Ügyeljen arra, hogy a kidobott forgácsok ne érjenek a kezeihez. A nagy sebességgel kirepülő forgácsok sérüléseket okozhatnak.

b) Ne használja a fűrészt fejmagasság felett. Különben nem tudja megfelelően irányítása alatt tartani az elektromos szerszámot.

c) Ehhez a szerszámhoz ne használjon csiszolókorongokat. Azok széttörhetnek és sérüléseket okozhatnak.

d) Használjon megfelelő detektorokat annak megállapítására, hogy vannak-e rejtett közművezetékek a munkaterületen, vagy kérjen segítséget a helyi közműszolgáltatótól. Az elektromos vezetékekkel történő érintkezés tűzesethez és áramütéshez vezethet. Gázvezetékek megsértése robbanást okozhat. Ha vízvezetékbe hatol be, az anyagi károkhoz vagy áramütéshez vezethet.

e) Az elektromos szerszámot tilos módosítani, és álló szerszámként használni. Asztali fűrészként történő használatra nem alkalmas.

f) Rögzítse a munkadarabot. Szorítóeszközökkel vagy satuval a munkadarabokat biztosabban lehet megtartani, mint kézzel.

g) Ne használjon HSS (High Speed Steel) fűrészlapokat. Az ilyen fűrészlapok a vágási munkák során könnyen eltörhetnek, és beakadhatnak a faanyagba.

h) Ne fűrészeljen vastartalmú fémeket. A forró forgácsok meggyújthatják a szerszám műanyag részeit. A fémforgács a motorba és az áramkörbe juthat és áramütést okozhat.

- Biztonsági utasítások az fűrészlaphoz

■ Ne használjon csiszolókorongokat.
Csak a fürészen feltüntetett átmérővel rendelkező fürészlapokat használjon.
Ha fával vagy egészségre káros port keltő anyagokkal dolgozik, a készüléket csatlakoztassa egy megfelelő, bevizsgált elszívó berendezéshez.
■ Fa fűrészelése során hordjon porálarcot.
Csak ajánlott fűrészlapokat használjon.
■ Mindig viseljen fülvédőt.
Kerülje a fűrészfogak csúcsainak túlhevülését.
Műanyag fűrészelése során ügyeljen arra, hogy a műanyag ne olvadjon meg.
A fűrészelt anyagoknak megfelelő fűrészlapot használjon.
Használjon a gyártó által megadott fűrészlapokat, amelyeket ha fa vagy hasonló anyagokhoz terveztek, megfelelnek az EN 847–1 szabványnak.
Szerszámokat csak olyan képzett és tapasztalt személyek használhatnak, akik tisztában vannak azok kezelésével.
A repedt testű körfűrészlapokat ki kell selejtezni (helyreállításuk nem megengedett).

Nem szabad meghaladni a szerszámon megadott legmagasabb fordulatszámokat. Be kell tartani a fordulatszám-tartományokat, amennyiben ilyenek meg vannak adva.

FIGYELMEZTETÉS!

Viseljen védőkesztyűt!

Hordjon légzésvédő maszkot!

Viseljen védőszemüveget!

Viseljen fülvédöt!

- Első használat előtt

A termék kicsomagolása

1. Vegye ki a terméket a csomagolásból, és szabaduljon meg az összes csomagolóanyagtól és védőfóliától.
2. Ellenőrizze, hogy minden alkatrész megvan-e, és hogy a csomagolás minden alkatrészt tartalmaz-e (lásd a „A csomagolás tartalma” c. részt).
3. Ellenőrizze, hogy a termék és minden alkatrész jó állapotban van-e. Ha sérülést vagy hibát talál, ne használja a terméket, hanem járjon el a „Garancia” c. fejezetben leírtak szerint.

Tartozékok

1. A termék biztonságos és megfelelő üzemeltetéséhez tartozékokra, például szerszámokra és fűrészlapokra van szükség.

2. Tartozékokat és fűrészlapokat hivatalos márkakereskedőnél szerezhet be. A vásárlás során tartsa szem előtt a termék műszaki követelményeit (lásd a „Műszaki adatok” c. részt).

3. Ha bizonytalan, kérdezzen meg egy szakképzett szakembert, vagy kérjen tanácsot egy megbízható kereskedőtől.

Előkészületek

Az alsó védőfedél működésének ellenőrzése

FIGYELMEZTETÉS! Sérülés kockázata!

A terméken végzett munkálatok elött mindig húzza ki az elektromos csatlakozót 29 a konnektorból.

MEGJEGYZÉS

A kar24 kiengedése után: Az alsó védőfedelet 19 nem szabad elakasztani, annak vissza kell tudnia fordulnia az eredeti helyzetébe.
Ha az alsó védőfedél19 nem megfelelően működik: Ne üzemeltesse a terméket és forduljon a szervizközponthoz átvizsgálás és javítás céljából.

1. A termék üzembe helyezése előtt: Ellenőrizze az alsó védőfedél 19 mozgathatóságát.
2. Az alsó védőfedél 19 felnyitása: Hajtsa a kart 24 felfelé.

A fűrészlap behelyezése/cseréje

⚠ VIGYÁZAT! Sérülés kockázata!

A fűrészlapok élesek lehetnek, és a használat során felforrósodhatnak. A fűrészlapok 21 kezelése során mindig viseljen védőkesztyűt.

(D ábra)

☐ Helyezze a terméket az asztal szélére úgy, hogy a fűrészlap 21 könnyen hozzáférhető legyen.

A fűrészlap kivétele

1. Tartsa lenyomva az orsórögzítőt 11.
2. Lazítsa ki a szorítócsavart 23: Az imbuszkulcs 8 segítségével csavarja a b forgásirányba.
3. Vegye le a szorítócsavart 23 és a karimát 22 az orsóról 23a.
4. Lazítsa ki az orsórögzítőt 11.
5. Fordítsa be az alsó védőfedelet 19, amíg az teljesen vissza nem húzódik a felső védőfedélbe 25.
6. A fűrészlap 21 kiszabadítása: Tartsa meg az alsó védőfedelet 19 a karral 24.
7. Vegye le a fűrészlapot 21 az orsóról 23a.
8. Fordítsa vissza az alsó védőfedelet 19 az eredeti helyzetébe.

A fűrészlap behelyezése

⚠ VIGYÁZAT! Sérülés kockázata!

A fűrészlap 21 jelének a felső védőfedél 25 jeléhez kell illeszkednie.

MEGJEGYZÉS

A szorítócsavart ^23 nem szükséges túl szorosra húzni. A fűrészlap ^21 forgása a működés közben meghúzza a fűrészlapot.
Az imbuszkulcsot 8 tartsa mindig a főfogó 6 alján lévő imbuszkulcstartóban 7.
A karima ^22 fürészlapra ^21 helyezése során: A karima homorú oldalának érintkeznie kell a fürészlappal.

1. Fordítsa be az alsó védőfedelet 19, amíg az teljesen vissza nem húzódik a felső védőfedélbe 25.
2. Tartsa meg az alsó védőfedelet 19 a helyén. Helyezze fel a fűrészlapot 21 az orsóra 23d.
3. Ügyeljen arra, hogy a fűrészlap 21 furata úgy feküdjön az orsóra 23a, hogy az középre legyen igazítva.
4. Fordítsa vissza az alsó védőfedelet 19 az eredeti helyzetébe.
5. Helyezze rá a karimát 22 a fűrészlapra 21 úgy, hogy az eltakarja a furatot.
6. Csavarja fel a szorítócsavart 23 az orsóra 23a néhány fordulatig kézzel. Csavarja az a forgásirányba.
7. Tartsa lenyomva az orsörögzítőt 11.
8. A szorítócsavar 23 meghúzása: Az imbuszkulcs 8 segítségével csavarja az a forgásirányba, amíg az szorítócsavar biztonságosan nem rögzül.

● Porelszívó csatlakoztatása

(H ábra)

MEGJEGYZÉS

Az adapter30 a legtöbb elterjedt porelszívó rendszerhez vagy készülékhez (pl. porszívócső) használható.

Az adapter behelyezése

1. Tolja be az adaptert 30 a felső védőfedél 25 porcsatlakozójába 26.
2. Csatlakoztassa az adaptert 30 a porelszívó rendszerhez.

Az adapter levétele

1. Forgassa az adaptert 30 többször egymás után mindkét irányban.
2. Húzza le az adaptert 30 a porcsatlakozóról 26.

A párhuzamvezető felszerelése

(G ábra)

MEGJEGYZÉS

A vágási szélesség a párhuzamvezető 18 skáláján látható.
A vágási szélesség mérése, ha a termék 0° vagy 45° vágási szögre van állítva: A vágásvezető 16 mutatja a referenciapontot.
A távolsági skála a párhuzamvezetőn 18 egy megfelelő értéket mutat.

1. Állítson be 0° vágási szöget (lásd a „A vágási szög beállítása” c. részt).
2. Lazítsa ki a szárnyas csavart 17.
3. Vezesse be a párhuzamvezetőt 18 a tartólemez 20 tartójába.
4. Állítsa be a párhuzamvezető 18 távolságát a kívánt vágási szélességre. Ennek során figyelje a tartólemezen 20 lévő 0° jelzést.
5. A párhuzamvezető 18 rögzítése: Szorítsa meg a szárnyas csavart 17.

A vágási szög beállítása

(F ábra)

1. Lazítsa ki a dőlésszögskála 12 szárnyas csavarját 15.
2. Tartsa meg az tartólemezt 20 az egyik kezével.
3. A kívánt vágási szög beállítása: Tartsa meg a főfogót 6 a másik kezével. Ellenőrizze szöget a dőlésszögskálán 12.
4. Szorítsa meg a szárnyas csavart 15.

A vágási mélység beállítása

(E ábra)

1. A mélységskála 4 kioldása: Fordítsa el a rögzítőkart 9 az óramutató járásával ellenkező irányban.

2. Tartsa meg a tartólemezt 20 az egyik kezével.

3. A kívánt vágási mélység beállítása: Tartsa meg a főfogót 6 a másik kezével. Ellenőrizze a vágási mélységet a mélységskálán 4.
4. A mélységskála 4 lezárása: Fordítsa el a rögzítőkart 9 az óramutató járásával megegyező irányban.

Használat

Sebességfokozat kiválasztása

(I ábra)

MEGJEGYZÉS

A sebességfokozat 1 (legalacsonyabb fokozat) és 6 (legmagasabb fokozat) között állítható be.
A termék memória funkcióval rendelkezik, és a legutoljára kiválasztott sebességgel indul.
A sebességjelzőn 2 lévő szám háttérvilágításán látható a kiválasztott sebességfokozat.
A 6-os sebességfokozat elérése után a sebesség-szabályozó gomb 3 megnyomása után a termék visszakapcsol az 5-ös sebességfokozatra.

□ Nyomja meg a sebesség-szabályozó gombot 3 a sebesség egy fokozattal történő növeléséhez vagy csökkentéséhez. A sebességfokozatok az alábbi sorrendben váltják egymást: 1–2–3–4–5–6 vagy 6–5–4–3–2–1.

Ajánlott sebességfokozat

Az alábbi táblázat mutatja a leggyakoribb alkalmazási eseteket és ajánlott sebességfokozatokat.

Anyag Beállítás mm *1		*2
Puhafa/ rétegelt lemez	≤ 25 mm	1-3	*3
	>25 mm	4-6	*3
Keményfa	≤ 18 mm	1-4	*3
	>18 mm	3-6	*3
Forgácslemez	≤ 18 mm	1-5	*3
	>18 mm	4-6	*3
*1 Vágásvastagság*2 Ajánlott sebességfokozat*3 A nagyobb sebesség gyorsabb vágást eredményez, de alacsonyabb vágási minőséggel és a vágott él felülete is rosszabb lesz.

- Az elektromos vezeték csatlakoztatása/leválasztása (J ábra)

FIGYELMEZTETÉS! Sérülés kockázata!

A terméken végzett munkálatok elött mindig húzza ki az elektromos csatlakozót 29 a konnektorból.

Csatlakozás

1. Oldja ki a csatlakozó 28 zárját az óramutató járásával ellentétes irányban történő forgatásával.
2. Rögzítse az elektromos vezetéket 29 a csatlakozóaljzatra 27.
3. Zárja a csatlakozót 28 az óramutató járásával megegyező irányban történő elforgatásával.
4. Az elektromos vezeték 29 finom meghúzásával ellenőrizze a csatlakozást. Az elektromos vezetéknek a helyén kell rögzülnie.

Vágás

1. Oldja ki a csatlakozó 28 zárját az óramutató járásával ellentétes irányban történő forgatásával.

2. Húzza ki az elektromos vezetéket 29 a csatlakozóaljzatból 27.

Be- és kikapcsolás

(I ábra)

Bekapcsolás

1. Rögzítse az elektromos vezetéket 29 a csatlakozóaljzatra 27.
2. Dugja be az elektromos csatlakozót 29 egy megfelelő konnektorba.
3. Tartsa lenyomva a kapcsolózárat 5.
4. Nyomja meg a be-/kikapcsológombot 1. A termék elindul.
5. Engedje fel a kapcsolózárat 5.

Kikapcsolás

1. Engedje fel a be-/kikapcsológombot 1.
2. Húzza ki az elektromos csatlakozót 29 a konnektorból.

- Utasítások a munkához

MEGJEGYZÉS

Tartsa a terméket mindig minkét kezével: Az egyik kezével fogja a főfogót 6, a másikkal a segédfogót 10.
Hagyja a fűrészlapot az előre beállított sebességfokozatig felfutni: A terméket röviddel a tényleges használat előtt kapcsolja be.
Fürészeljen megfelelő, mérsékelt nyomással előrefelé.
A termék oldalirányú mozgatása fűrészelés közben a fűrészlap 21 elakadását, valamint a vágófogak és a fűrészlaptest túlmelegedését okozhatja. Ez visszarúgáshoz vezethet.
Vezetősín (nincs mellékelve)35 használata pontos vágást tesz lehetővé.

- Vezetősín (nincs mellékelve) használata

MEGJEGYZÉS

Használjon vezetősínt35, a pontos és egyenes vágáshoz.
A vezetősín35 2 részből áll, melyeket egy csatlakozóelem 32 köt össze.

A vezetősín összeállítása

(K ábra)

1. Csúsztassa be a csatlakozóelemet 32 a vezetősín 35 mindkét oldalán lévő csúszósínekbe 34
2. Csúsztassa egybe a vezetősín 35 két felét.
3. A csatlakozás rögzítéséhez húzza meg a csatlakozóelem 32 menetes csapjait 33 az imbuszkulcs 31 segítségével.

A termék rákapcsolása a vezetősínre (L ábra)

1. Helyezze rá a terméket a vezetősínre 35. A tartólemez 20 hornyának 14 rá kell feküdnie a csúszósínre 34.
2. Az excenteres csavarok 13 segítségével állítsa a terméket párhuzamosra a csúszósínnel 34.
   -A termék és a csúszósín 34 elmozgásának csökkentéséhez fordítsa el az excenteres csavarokat 13 az óramutató járásával megegyező irányban.
   -A terméknek kimozgás és súrlódás nélkül kell csúsznia a vezetősínen 35.

Vágás vezetősínnel

MEGJEGYZÉS

A vezetősín35 szilánkvédővel (fekete gumiszegély) van ellátva.
A szilánkvédőt az első vágás előtt be kell állítani.

1. Helyezze rá a vezetősínt 35 a munkadarabra.
2. Állítson be kb. 10 mm-es vágási mélységet.
3. Kapcsolja be a terméket.
4. Állítsa be a 2-es sebességfokozatot.
5. Tolja a terméket finoman, egyenletesen a vágási irányba.

Tisztítás és ápolás

FIGYELMEZTETÉS!

Az átvizsgálás, illetve a karbantartási és a tisztítási munkák megkezdése előtt kapcsolja ki a terméket, húzza ki az elektromos csatlakozót 29 a konnektorból és hagyja a terméket lehűlni!

Tisztítás

☐ Ügyeljen arra, hogy ne jussanak folyadékok a termék belsejébe.
☐ A terméket mindig tartsa tisztán, szárazon, olajtól és kenőanyagoktól mentesen. Minden használat után és tárolás előtt távolítsa el a port.
☐ A rendszeres és szakszerű tisztítással biztosíthatja a termék biztonságos használatát, valamint azzal az élettartamát is meghosszabbítja.
☐ A terméket tisztítsa egy száraz ruhával. A nehezen hozzáférhető helyekhez használjon egy puha kefét.

MEGJEGYZÉS

A termék tisztításához ne használjon vegyi anyagokat, lúgokat, súrolószereket vagy egyéb durva tisztító- vagy fertőtlenítő anyagokat, mert azok kárt tehetnek a termék felületeiben.

- Karbantartás

A termék nem igényel karbantartást.
□ Minden használat előtt és után ellenőrizze a terméket és a tartozékokat (pl. a fűrészlapokat), hogy azok nincsenek-e elkopva vagy nem sérültek-e meg. Ezeket szükség szerint cserélje újakra ez ebben a használati útmutatóban leírtak szerint. Ehhez vegye figyelembe a műszaki követelményeket is (lásd a „Műszaki adatok” c. részt).
□ Ellenőrizze a fedő- és védőelemek épségét és megfelelő rögzítését. Szükség esetén cserélje ki azokat.
□ Cserélje ki a fűrészlapot, ha az tompa, hajlott vagy más módon sérült.

Pótalkatrészek/tartozékok

☐ Ügyfeleink kompatibilis pótalkatrészeket és tartozékokat a www.optimex-shop.com oldalról szerezhetnek.
☐ A rendeléshez készítse elő a rendelési számot.
□ A megrendelés feladása és feldolgozása kizárólag online lehetséges.
□ További információkat a Lidl ügyfélszolgálati forródrótján kaphat (lásd a „Szerviz” c. részt).

Alkatrész Rendelési szám
8 Imbuszkulcs(6 mm) 9994597	1603
18 Párhuzamvezető	99945971602

Alkatrész Rendelési szám

21 Fűrészlap(24 fog) 99945971603

Javítás

Ha a termék elektromos vezetéke 29 megsérül, azt a gyártótól vagy annak vevőszolgálatától beszerezhető speciális elektromos vezetékkel kell kicserélni.
☐ A termék nem tartalmaz olyan részeket, melyeket a felhasználó megjavíthat. A termék átvizsgálásához vagy szereléséhez forduljon egy képzett szakemberhez.

Tárolás

☐ Tárolás előtt: Tisztítsa meg a terméket (lásd a „Tisztítás” c. részt).
☐ A terméket és tartozékait tárolja sötét, száraz, fagymentes és jól szellőző helyen.
☐ A terméket tárolja gyermekek számára nem elérhető helyen.
□ A terméket tárolja az eredeti csomagolásában.

Szállítás

□ A terméket szállítsa az eredeti csomagolásában.
☐ Óvja a terméket az ütődésektől, rázkódásoktól, melyek különösen a szállítás során a járművekben érhetik.
☐ Rögzítse a terméket, hogy az ne tudjon elcsúszni vagy eldőlni.

- Mentesítés

A csomagolás környezetbarát anyagokból készült, amelyeket a helyi újrahasznosító helyeken adhat le ártalmatlanítás céljából.

A hulladék elkülönítéséhez vegye figyelembe a csomagolóanyagon található jelzéseket. Ezek rövidítéseket (a) és számokat (b) tartalmaznak a következő jelentéssel: 1–7: műanyagok/20–22: papír és karton/80–98: kötőanyagok.

Termék:

A termék, és a csomagolóanyagokat is, újrahasznosítható, és a gyártó kiterjesztett felelőssége alá tartozik.

A jobb hulladékkezelés érdekében az ábrán látható információk (szortírozási információk) alapján külön ártalmatlanítsa őket.

A Triman-logó csak Franciaországra vonatkozik.

A kiszolgált termék megsemmisítési lehetőségeiről lakóhelye illetékes önkormányzatánál tájékozódhat.

A környezete érdekében, ne dobja a kiszolgált terméket a háztartási szemétbe, hanem adja le szakszerű ártalmatlanításra. A gyűjtőhelyekről és azok nyitvatartási idejéről az illetékes önkormányzatnál tájékozódhat.

Garancia

A terméket gondosan, szigorú minőségi előírások betartásával gyártottuk, és a szállítás előtt gondosan ellenőriztük. Anyag- vagy gyártási hibák esetén a termék eladójával szemben törvényes jogok illetik meg. Az Ön törvényes jogait az általunk alább meghatározott garancia semmilyen módon nem korlátozza.

Erre a termékre 5 év garanciát adunk a vásárlás dátumától számítva. A garancia idő a vásárlás dátumával kezdődik. Biztonságos helyen őrizze meg az eredeti vásárlói bizonylatot, mert ez a dokumentum szükséges a vásárlás bizonyításához.

A vásárláskor fennálló károkat és hiányosságokat a termék kicsomagolása után haladéktalanul jelezze.

Ha ezen a terméken a vásárlástól számított 5 éven belül anyag- vagy gyártási hibát észlel, választásunk szerint ingyenesen megjavítjuk vagy kicseréljük a terméket. A garancia idő nem hosszabbodik meg a helyette nyújtott szavatossági igény által. Ez a kicserélt vagy javított alkatrészekre is érvényes.

A garancia megszűnik, ha a terméket megrongálták, ill. nem szakszerűen kezelték vagy végezték a karbantartást.

A garancia az anyag- és gyártási hibákra vonatkozik. Ez a garancia nem terjed ki azokra a termékalkatrészekre, amelyek normál kopásnak vannak kitéve, és ezért gyorsan kopó alkatrésznek minősülnek (pl. elemekre, akkumulátorokra, tömlőkre, tintapatronokra), illetve a törékeny alkatrészek sérülésére, pl. kapcsolókra vagy üveg alkatrészekre.

Garanciális ügyek lebonyolítása

Megkeresése gyors feldolgozásához kérjük, kövesse az alábbi utasításokat:

Megkeresés esetén kérjük, mindig készítse elő a pénztárblokkot és a termékszámot (IAN 459716_2404) a vásárlás igazolására.

A termékszámot kérjük, olvassa le a típustábláról, a terméken elhelyezett gravírozásból, az útmutató címlapjáról (alul a bal oldalon), vagy a termék hátsó vagy alsó oldalán található matricáról.

Működési hiba vagy egyéb hiányosság fellépése esetén először vegye fel a kapcsolatot a következőkben felsorolt szervizek valamelyikével telefonon, vagy e-mailen.

A hibásnak ítélt terméket a pénztárblokk és a hiba leírásának és keletkezési idejének megjelölésével, díjmentesen küldheti el az Ön számára kijelölt szerviz címére.

PDF ONLINE parkside-diy.com

A parkside-diy.com oldalon ezt és számos további kézikönyvet tud megtekinteni és letölteni. Ezzel a QR-kóddal közvetlenül a parkside-diy.com oldalra jut. Válassza ki az országot, és a keresőfelületen keresse meg a használati útmutatókat. A termékszám (IAN) 459716_2404 beírásával juthat el az Ön termékének használati útmutatójához.

Szerviz

HU Szerviz Magyarország

Tel.: [phone]

E-mail: [e-mail]

EU-megfelelőségi nyilatkozat

EU-MEGFELELŐSÉGI NYILATKOZAT (459716_2404. sz.)

IAN:	459716_2404
Termékazonosító:	"PARKSIDE" Kézi körfűrész
Típusszám:	HG12136

A fent ismertetett nyilatkozat tárgya megfelel a vonatkozó uniós harmonizációs jogszabálynak:

2006/42/EK irányelve

2014/30/EU irányelve

2011/65/EU irányelve az összes kapcsolódó módosítással

Az alkalmazott harmonizált szabványokra hivatkozás vagy az azokra az egyéb műszaki leírásokra való hivatkozás, amelyekkel kapcsolatban megfelelőségi nyilatkozatot tettek:

Szám / vonatkozó részek

2006/42/EK irányelve

EN 62841-1:2015/A11:2022

EN 62841-2-5:2014

2014/30/EU irányelve

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021

A fent ismertetett nyilatkozat tárgya megfelel az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló, 2011. június 8-i 2011/65 / EU európai parlamenti és tanácsi irányelvnek:

Szám / vonatkozó részek

2011/65/EU irányelve

EN IEC 63000:2018

A müszaki dokumentáció tulajdonosa: OWIM GmbH & Co.KG

A nyilatkozatot a nevében és megbízásában írták alá:

A jelen megfelelőségi nyilatkozatot a gyártó kizárólagos felelősségére bocsátják ki.

Az eredeti megfelelőségi nyilakozat fordítása

Neckarsulm

21.10.2024

Hely Dátum

ppa. Gruesel ppa. Budnein ppa. Stefan Haensel ppa. Jens Buchheim

meghatalmazott aláíró meghatalmazott aláíró

HU

CE

OWIM GmbH & Co. KG

Stiftsbergstraße 1

74167 Neckarsulm

GERMANY

Model No.: HG12136

Version: 11/2024

IAN 459716_2404

8=
