NÁVOD K OBSLUZE PEKS 1600 C3 PARKSIDE

Elektrická řetězová pila

Pokyny k obsluze a bezpečnostní pokyny

Překlad originálního provozního návodu

Před použitím pozorně přečtěte a uschovejte pro pozdější použití.

Elektrická retázová píla

Před čtením si rozložte stránku s obrázky a poté se seznamte se všemi funkcemi výrobku.

SK

1 Vysvětlení symbolů na výrobku.... 161
2 Úvod.... 163
3 Popis výrobku (obr. 1-4).... 163
4 Rozsah dodávky.... 163
5 Použití v souladu s určením 163
6 Bezpečnostní pokyny.... 164
7 Technické údaje.... 168
8 Rozbalení 169
9 Před uvedením do provozu.... 169
10 Obsluha.... 171
11 Pracovní pokyny.... 173
12 Čištění a údržba 176
13 Skladování a přeprava 179
14 Elektrické připojení 179
15 Oprava & objednávka náhradních dílů 180
16 Likvidace a recyklace.... 180
17 Odstraňování poruch 181
18 EU prohlášení o shodě 181
19 Záruční list.... 182
20 Rozpadový výkres.... 287

1 Vysvětlení symbolů na výrobku

Symboly použité v této příručce vás mají upozornit na možná rizika. Bezpečnostní symboly a vysvětlivky, které je provázejí, musejí být přesně pochopeny. Samotné varování rizika neodstraní a nemohou nahradit správná opatření pro prevenci úrazů.

POZOR

Před prvním uvedením do provozu si důkladně přečtěte tento návod k obsluze a bezpodmínečně dodržujte bezpečnostní předpisy!

Doporučujeme absolvovat odborný bezpečnostní kurz „Osvědčení o absolvování školení o práci s motorovou pilou“ se školící normou pro danou zemi o používání a údržbě řetězové pily a také kurz první pomoci.

Při delším nepoužívání a pro nácvik byste měli ze začátku vždy dělat jednoduché řezy na bezpečně podepřeném dřevu, abyste se s řetězovou pilou znovu obeznámili.

Návod k obsluze pečlivě uschovejte!

Upozornění:

Upozorňujeme, že některé vnitrostátní předpisy, např. o bezpečnosti a ochraně zdraví při práci nebo o životním prostředí, mohou omezovat používání řetězové pily.

	Před uvedením do provozu si pře- čtěte a dodržujte návod k obsluze a bezpečnostní pokyny!		Uvolněte brzdu řetězu.
	Pozor! Nedodržování bezpečnost- ních značek a výstražných upozor- nění umístěných na výrobku, a také nedodržování bezpečnostních a provozních pokynů může vést k vážným zraněním a dokonce k úmr- tí.		Motor na střídavý proud.
	Noste ochrannou helmu s ochranou obličeje resp. ochranné brýle a ochranu sluchu.		Rychlost řetězu pily.
	Noste ochranné rukavice! Délka řetězové li
	Noste pevnou obuv! Počet hnacích článk
	Důležité je nošení ochranného odě- vu pro ruce, předloktí, nohy a cho- didla.		Dělení řetězu.
	Výrobek nikdy nevystavujte dešti. Výrobek se smí instalovat, sklado- vat a provozovat pouze za suchých okolních podmínek.		Šířka drážky.
	Pouze obouruční obsluha. Příkon.
	Varování! Nebezpečí zpětného rázu (zpětné kopnutí).Chraňte se před zpětným rázem vý-robku a zabraňte kontaktu s hrotem lišty.		Hmotnost kg.
	Poloha brzdy řetězu. Objem olejové nádrže
	Směr chodu řetězu pily.		Práce na údržbě, přestavbě, nasta-vování a čištění vždy provádějte s vypnutým výrobkem a vytaženou sí-ťovou zástrčkou!
	Otvor pro plnění oleje na řetěz pily.		V případě poškození nebo proříznutí síťového kabelu vytáhněte ihned sí-ťovou zástrčku ze zásuvky!
	Zvýšit/snížit napnutí řetězu.		Garantovaná hladina akustického výkonu výrobku.
	Ukazatel hladiny oleje na řetěz. Třída ochra		Pojitá izolace).
	Aktivujte brzdu řetězu.		Výrobek odpovídá platným evrop-ským směrnicím.

2 Úvod

Výrobce:

Scheppach GmbH

Přejeme vám mnoho radosti a úspěchu při práci s novým výrobkem.

Upozornění:

Výrobce tohoto výrobku neručí podle platného zákona o odpovědnosti za vady výrobku za škody, které vzniknou na tomto výrobku nebo jeho prostřednictvím v případě:

• Neodborná manipulace
• Nedodržování návodu k obsluze
• Opravy třetí osobou, neoprávněnými odborníky
• Montáž a výměna neoriginálních náhradních dílů
• Použití, které není v souladu s určením
• Výpadky elektrického zařízení v případě nedodržení elektrických předpisů a ustanovení VDE 0100, DIN 57113 / VDE0113.

Mějte na paměti:

Návod k obsluze je součástí tohoto výrobku.

Obsahuje důležité pokyny, jak s výrobkem bezpečně, odborně a hospodárně pracovat, jak zabránit nebezpečí, ušetřit náklady na opravy, snížit prostoje a zvýšit spolehlivost a životnost výrobku. Kromě bezpečnostních ustanovení tohoto návodu k obsluze musíte bezpodmínečně dodržovat předpisy své země, které platí pro provoz výrobku.

Seznamte se před použitím výrobku se všemi pokyny pro obsluhu a bezpečnostními pokyny. Výrobek provozujte pouze v souladu s popisem a ve stanoveném rozsahu použití. Návod k obsluze uložte na vhodném místě a v případě předání výrobku třetím osobám předejte všechny podklady.

1. Sítová zástrčka
2. Zadní rukojeť
3. Spínací západka
4. Víčko olejové nádrže
5. Kryt řetězového kola
   5a. Zařízení pro zachycení řetězu
6. Kolečko napínání řetězu
7. Lišta (vodicí lišta)
   7a. Vratná rozeta
8. Retěz pily
9. Odlehčení tahu
10. Zadní ochrana ruky
11. spínač pro zapnutí/vypnutí
12. Olejová nádrž
13. Ukazatel hladiny oleje

14. Přední rukojeť

15. Zubová opěrka

16. Brzda řetězu/přední ochrana rukou
17. Kryt vodicí lišty
18. Retězové kolo
19. Rozpěrný čep
20. Vodicí čep
21. Olejovací otvor

4 Rozsah dodávky

Pol. Počet Označení

1. 1 x Lišta (vodicí lišta)

2. 1 x Retěz pily

3. 1 x Kryt vodicí lišty

1 x Elektrická řetězová pila

1 x Návod k obsluze

5 Použití v souladu s určením

Řetězová pila je zkonstruována pouze pro řezání dřeva. Pro jakékoli další druhy použití (např. řezání zdiva, plastu nebo potravin) není výrobek určen.

Výrobek se smí používat pouze v souladu s určením. Jakékoliv další použití kromě tohoto je v rozporu s určením. Za škody nebo zranění všeho druhu, které vzniknou na základě použití v rozporu s určením, zodpovídá uživatel/obsluhující osoba a ne výrobce.

Součástí použití k určenému účelu je dodržování bezpečnostních pokynů a také montážní návod a provozní pokyny v návodu k obsluze.

Osoby, které výrobek používají a udržují, s ním musí být seznámeny a informovány o potenciálních nebezpečích.

Změny na výrobku zcela vylučují ručení výrobce za škody, které takto vzniknou.

Výrobek se smí provozovat jen s originálními díly a originálním příslušenstvím výrobce.

Je nutné dodržovat veškeré předpisy výrobce týkající se bezpečnosti, práce a údržby stroje, a také rozměry uvedené v technických datech.

Mějte na paměti, že naše výrobky nebyly v souladu s určením konstruovány pro komerční, řemeslné a průmyslové použití. Nepřebíráme odpovědnost v případě, kdy se výrobek použije v komerčních, řemeslných nebo průmyslových provozech, a při srovnatelných činnostech.

Vysvětlení signálních slov v návodu k obsluze

NEBEZPEČÍ

Signální slovo označující bezprostředně na- stávající nebezpečnou situaci, která může mít za následek smrt nebo vážné zranění pokud se jí nezabrání.

VAROVÁNÍ

Signální slovo označující potenciálně nebezpečnou situaci, která by mohla mít za následek smrt nebo vážné zranění, pokud se jí nezabrání.

OPATRNĚ

Signální slovo označující potenciálně nebezpečnou situaci, která by mohla mít za následek lehké nebo středně těžké zranění, pokud se jí nezabrání.

POZOR

Signální slovo označující potenciálně nebezpečnou situaci, která by mohla mít za následek poškození výrobku nebo vlastnic-tví/majetku.

6 Bezpečnostní pokyny

Obecné bezpečnostní pokyny pro elektrické nástroje

Uschovejte si do budoucna veškeré bezpečnostní pokyny a instrukce.

Pojem „elektrický nástroj", který je uveden v bezpečnostních pokynech, se vztahuje na elektrický nástroj (se síťovým kabelem), poháněný proudem ze síťe nebo na elektrický nástroj poháněný akumulátorem (bez síťového kabelu).

VAROVÁNÍ

Přečtěte si všechny bezpečnostní pokyny, instrukce, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen.

Pokud zanedbáte dodržování následujících instrukcí, může to způsobit zásah elektrickým proudem, požár a/nebo těžká zranění.

1) Bezpečnost na pracovišti

a) Udržujte svou pracovní oblast čistou a dobře osvětlenou. Pracovní oblasti, ve kterých je nepořádek nebo nejsou osvětlené, mohou vést k nehodám.
b) Nepracujte s tímto elektrickým nástrojem v prostředí ohroženém výbuchem, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prach. Elek-trické nástroje vytvářejí jiskry, které by mohly zapá-lit prach nebo výpary.

c) Udržujte děti nebo jiné osoby během používání elektrického nástroje v patřičné vzdálenosti. Při nesoustředěnosti můžete ztratit kontrolu nad elektrickým nástrojem.

2) Elektrická bezpečnost

a) Přípojná zástrčka elektrického nástroje musí být vhodná pro danou zásuvku. Zástrčka se nesmí žádným způsobem měnit. V kombinaci s uzemněnými elektrickými nástroji nepoužívejte žádné zásuvkové adaptéry. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko zasažení elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy jako trubkami, topeními, sporáky a chladničkami. Je-li vaše tělo uzemněné, hrozí zvýšené riziko zasažení elektrickým proudem.
c) Elektrické nástroje chraňte před deštěm a vlhkem. Vniknutí vody do elektrického nástroje zvyšuje riziko zásahu elektrickým proudem.
d) Připojovací vedení nepoužívejte k prénášení a zavěšení elektrického nástroje, nebo k vytažení zástrčky ze zásuvky. Připojovací vedení chraňte před horkem, olejem, ostrými hranami nebo pohyblivými díly. Poškozené nebo zamotané přípojné vedení zvyšuje riziko zasažení elektrickým proudem.
e) Používáte-li elektrický nástroj venku, používejte prodlužovací kabely vhodné i pro venkovní použití. Používání vhodného prodlužovacího vedení vhodného pro venkovní použití snižuje riziko zasažení elektrickým proudem.
f) Pokud není možno zabránit provozu elektrického nástroje ve vlhkém prostředí, používejte proudový chránič. Použití vložky pro proudový chránič zmírňuje riziko zasažení elektrickým proudem.
a) Při práci s elektrickým nástrojem budte pozorní a neustále dávejte pozor na to, co děláte a postupujte vždy s rozumem. Nepoužívejte elektrický nástroj, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při používání elektrického nástroje může vést k vážným zraněním.
b) Používejte osobní ochranné pracovní prostředky a vždy ochranné brýle. Použití osobních ochranných pracovních prostředků jako je protiprachová maska, protiskluzová bezpečnostní obuv, ochranná helma nebo ochrana sluchu podle druhu a způsobu použití elektrických nástrojů zmenšuje riziko zranění.
c) Zabraňte neúmyslnému uvedení do provozu. Než elektrický nástroj připojíte k napájení proudem a/nebo akumulátoru a než jej budete zvedat nebo nosit, ujistěte se, že je vypnutý. Máte-li při přenášení elektrického nástroje prst na spínači nebo zapojíte-li elektrický nástroj do zásuvky zapnutý, může to vést nehodám.

3) Bezpečnost osob

d) Před zapnutím elektrického nástroje odstraňte veškeré seřizovací nástroje nebo klíče na šrouby. Nástroj nebo klíč, který se nachází v otáčejícím se dílu elektrického nástroje, může vést ke zraněním.
e) Zabraňte nestabilnímu držení těla. Zajistěte si stabilní postoj a vždy udržujte rovnováhu. Tak můžete elektrický nástroj v nečekaných situacích lépe udržet pod kontrolou.
f) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte vlasy a oděv v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny rotujícími díly.
g) Je-li možné namontovat zařízení pro odsávání a zachycování prachu, je třeba je namontovat a správně používat. Používání odsávání prachu může snížit ohrožení prachem.
h) Nenechte se ukolébat falešným pocitem bezpečí a nepřeskočte bezpečnostní pravidla pro elektrické nástroje, i když je po častém používání elektrického nástroje znáte. Nedbalé chování může vést ve zlomku sekundy k těžkým zraněním.

4) Používání a manipulace s elektrickým nástrojem

a) Nepřetěžujte elektrický nástroj. Pro svou práci používejte vhodný elektrický nástroj. S vhodným elektrickým nástrojem budete pracovat lépe a bezpečněji v udávaném rozsahu výkonu.
b) Nepoužívejte elektrický nástroj, jehož vypínač je vadný. Elektrický nástroj, který již nelze zapnout nebo vypnout, je nebezpečný a musí být opraven.
c) Než budete provádět nastavení nástroje, měnit díly vložného nástroje nebo elektrický nástroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo vyjměte vyjímatelný akumulátor. Toto preventivní bezpečnostní opatření brání neúmyslnému spuštění elektrického nástroje.
d) Nepoužívané elektrické nástroje uchovávejte mimo dosah dětí. Nenechte elektrický nástroj používat osoby, které s ním nejsou seznámeny nebo si nepřečetly tento návod. Elektrické nástroje představují nebezpečí, jsou-li používány nezkušenými osobami.
e) O elektrické nástroje a nástavec pečlivě pečujte. Kontrolujte, zda pohyblivé díly fungují bezvadně a nejdou vzpříčené, zda nejsou prasklé nebo tak poškozené, že je omezena funkčnost elektrického nástroje. Poškozené díly nechte před používáním elektrického nástroje opravit. Příčinou mnoha nehod je špatně udržovaný elektrický nástroj.
f) Udržujte řezné nástroje ostré a čisté. Pečlivě udržované řezné nástroje s ostrými břity se méně příčí a lze je snadněji vést.

g) Používejte elektrický nástroj, nástavce atd. v souladu s těmito instrukcemi. Zohledněte přitom pracovní podmínky a prováděnou činnost. Používání elektrických nástrojů pro jiné než určené aplikace může vést k nebezpečným situacím.
h) Rukojeti a úchopné plochy udržujte suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopné plochy neumožňují bezpečnou obsluhu a kontrolu elektrického nástroje v nepředvídatelných situacích.

5) Servis

a) Nechte svůj elektrický nástroj opravovat pouze kvalifikovaný odborný personál a pouze za použití originálních náhradních dílů. Tím se zajistí, aby zůstala zachována bezpečnost elektrického nástroje.

Bezpečnostní pokyny pro řetězové pily Obecné bezpečnostní pokyny pro řetězové pily

a) Když pila běží, nepřibližujte žádné části těla k řetězu pily. Ujistěte se před spuštěním pily, že se řetěz pily ničeho nedotýká. Při práci s řetězo- vou pilou může i moment nepozornosti vést k to- mu, že je řetězem pily zachycen oděv nebo části těla.
b) Držte řetězovou pilu vždy pravou rukou za zadní rukojeť a levou rukou za přední rukojeť. Držení řetězové pily opačně zvyšuje riziko zranění a nikdy by se nemělo používat.
c) Řetězovou pilu držte pouze za izolované plochy úchopu, protože řetěz pily může narazit na skrytá vedení elektrického proudu nebo vlastní síťový kabel. Kontakt řetězu pily s vedením pod napětím může také přivést napětí do kovových součástí přístroje a způsobit zásah elektrickým proudem.
d) Používejte ochranu očí. Doporučují se další ochranné pracovní prostředky na sluch, hlavu, ruce, nohy a chodidla. Vhodný ochranný oděv snižuje nebezpečí zranění odletujícím třiskovým materiálem a náhodným dotknutím se řetězu pily.
e) Nepracujte s řetězovou pilou na stromě, na žebříku, ze střechy nebo jiné nestabilní plochy pro stání. Při práci takovým způsobem hrozí vážné nebezpečí zranění.
f) Dbejte vždy na pevný postoj a používejte řetězovou pilu pouze tehdy, když stojíte na pevném, bezpečném a rovném podkladu. Kluzký podklad nebo nestabilní plochy pro stání mohou vést ke ztrátě rovnováhy nebo ke ztrátě kontroly nad řetězovou pilou.
g) Při řezání napnutých větví počítejte s tím, že se vymrští zpět. Pokud se napjatá dřevěná vlákna uvolní, může napjatá větev trefit uživatele a/nebo dostat řetězovou pilu mimo jeho kontrolu.

h) Zejména opatrní budte při řezání podrostu a mladých stromů. Tenký materiál se může zachytit v re-tězu pily a udeřit vás nebo vás vyvést z rovnováhy.
i) Noste řetězovou pilu za přední rukojeť ve vypnu- tém stavu, řetěz pily odvrácený od vašeho těla. Při přepravě nebo uschování řetězové pily vždy natáhněte ochranný kryt. Pečlivé zacházení se ře- tězovou pilou zmenšuje pravděpodobnost neopatr- ného dotknutí se běžícího řetězu pily.
j) Dodržujte instrukce pro mazání, napnutí řetězu a výměnu vodicí lišty a řetězu. Neodborně napnutý nebo namazaný řetěz se může přetrehnout nebo zvýšit riziko zpětného rázu.
k) Řežte pouze dřevo. Nepoužívejte řetězovou pilu pro práce, pro které není určená. Příklad: Nepoužívejte řetězovou pilu k rezání kovu, plastů, zdiva nebo stavebních materiálů, které nejsou ze dřeva. Používání řetězové pily na práce v rozporu s určením může vést k nebezpečným situacím.
I) Nepokoušejte se pokácet strom dřív, než bude- te přesně znát rizika a vědět, jak se jich vyvarovat. Uživatel nebo další osoby mohou být vážně zraněny padajícím stromem.

Příčiny a zamezení zpětnému rázu

Zpětný ráz může nastat, pokud se špice vodicí lišty dotkne předmětu nebo pokud se ohne dřevo a řetěz pily se pevně sevře v řezu.

Kontakt s hrotem lišty může v mnohých případech vést k neočekávané, dozadu směřované reakci, při které je vodicí lišta vymrštěna nahoru a ve směru obsluhy.

Při vzpříčení řetězu pily na horní hraně vodicí lišty se může lišta rychle odrazit zpět do směru obsluhující osoby.

Každá z těchto reakcí může vést k tomu, že ztratíte kontrolu nad pilou a možná se těžce zraníte. Nikdy se nespoléhejte pouze na bezpečnostní zařízení zabudovaná na řetězové pile. Jako uživatel řetězové pily byste měli učinit různá opatření pro práci bez nehod a zranění.

Zpětný ráz je důsledkem chybného nebo nesprávného používání stolní řetězové pily. Tomu lze zabránit vhodnými preventivními opatřeními, popsanými dále:

a) Pilu držte pevně oběma rukama, přičemž palce a prsty obemykají rukojeti řetězové pily. Tělo a paže uvedte do takové polohy, ve které můžete zachytit síly zpětných rázů. Pokud byla učiněna vhodná opatření, může obsluha síly zpětných rázů zvládnout. Nikdy nepouštějte řetězovou pilu.

b) Zabraňte abnormálnímu držení těla a neřezejte nad úrovní ramen. Tím je zabráněno nezamýšlené- mu dotyku špicí lišty a je umožněna lepší kontrola řetězové pily v neočekávaných situacích.

c) Používejte vždy výrobcem předepsané náhradní lišty a řetězy pily. Nesprávné náhradní lišty a pilové řetězy mohou vést k přetržení řetězu anebo ke zpětnému rázu.

d) Držte se pokynů výrobce pro broušení a údržbu řetězu pily. Příliš nízké hloubkové omezovače zvyšují sklony ke zpětnému rázu.

Další bezpečnostní pokyny

- Dodržujte všechny instrukce, když řetězovou pilu očišťujete od nahromaděného materiálu, uskladňujete ji nebo provádíte údržbu. Ujistěte se, že je spínač vypnutý a síťová zástrčka vytažena. Nečekaný rozběh řetězové pily při odstranění nahromaděného materiálu nebo během prací údržby může vést k vážným zraněním.

- Pokud dojde k poškození vedení pro připojení na síť produktu, musí být pro zabránění ohrožení vyměněn výrobcem nebo jeho servisem nebo podobným způsobem kvalifikovanou osobou.

- Používejte proudový chránič se spouštěcím proudem 30 mA nebo méně.

- Připojovací kabel vedte tak, aby nemohl být při řezání zachycen větvemi apod.

- Venku používejte pouze k tomu schválené a odpovídajícím způsobem označená prodlužovací vedení (H07RN-F).

- Pečlivě dodržujte pokyny pro údržbu, kontrolu a servis v tomto návodu k obsluze. Poškozená ochranná zařízení a díly musí odborně opravit nebo vyměnit naše servisní středisko, není-li v návodu k obsluze uvedeno jinak.

- Při řezání na svahu stůjte vždy nad kmenem stromu. Pro zachování plné kontroly v okamžiku „proříznutí“ snižte na konci řezu přitlačný tlak, aniž byste uvolnili pevný úchop rukojetí výrobku. Dbejte na to, aby se řetěz pily nedotkl země. Po provedení řezu počkejte, až se výrobek zastaví, a teprve poté jej odstraňte. Než přejdete od jednoho stromu ke druhému, vždy výrobek vypněte a vytáhněte síťovou zástrčku.

- Ze stromu je třeba odstranit nečistotu, kameny, volnou kůru, hřebíky, svorky a drát.

- Nepoužívejte výrobek bez maziva a vždy se ujistěte, že jej doplníte včas, než se nádrž vyprázdní.

- Používejte pouze maziva doporučená výrobcem.

- Doporučuje se, aby si první uživatel vyzkoušel alespoň řezání kulatiny na pracovním kozlíku nebo podstavci.

- Nepoužívejte příslušenství, které nebylo doporučeno výrobcem. To může způsobit úraz elektrickým proudem nebo požár.

- Je zakázáno používat výrobek za bouřky - Nebezpečí zásahu bleskem!

Řetěz pily lze nechat přebrousit v autorizované odborné dílně. Nepokoušejte se řetěz pily ostřit sami, nedisponujete-li vhodným nářadím a potřebnou zkušeností.

Bezpečnostní zařízení (obr. 1)

- Zadní rukojeť (2) s ochranou ruky (10)

– Chrání ruku před velkými i menšími větvemi a před odskakujícím řetězem pily.

- Spínací západka (3)

– K zapnutí výrobku je nutné spínací západku odjistit. Spínací západka zabraňuje nechtěnému nastartování výrobku.

- Zařízení pro zachycení řetězu (5a)

– Snižuje riziko zranění, pokud se řetěz pily pře-trhne nebo uvolní.

- Řetěz pily (8) s nepatrným zpětným rázem

– Se speciálně vyvinutými bezpečnostními zařízeními vám pomáhá zachytit zpětný ráz.

- Spínač pro zapnutí/vypnutí (11) s okamžitým za-stavením řetězu

– Při puštění spínače pro zapnutí/vypnutí se výrobek okamžitě vypne.

- Zubová opěrka (15)

– Zvyšuje stabilitu, když se provádějí vertikální řezy, a usnadňuje řezání.

Upozornění:

Řetěz pily neběží, když je brzda řetězu zapnutá.

- Brzda řetězu / přední ochrana rukou (16)

– Bezpečnostní zařízení, které řetěz pily okamžitě zastaví při zpětném rázu.
- Páčku lze stisknout i ručně.
- Chrání levou ruku uživatele, když sklouzne z přední rukojeti.

- Elektromotor

– Z bezpečnostních důvodů má dvojitou izolaci.

6.1 Osobní ochranné pracovní prostředky (OOPP)

NEBEZPEČÍ

Nebezpečí zranění!

Noste vždy osobní ochranné pomůcky (OOP)!

– Noste ochrannou helmu s ochranou obličeje resp. ochranné brýle a ochranu sluchu.
– Noste přiléhavý ochranný oděv s ochrannou vložkou proti proříznutí.
– Noste protiskluzovou bezpečnostní obuv.
– Používejte ochranné rukavice.

- Zabraňte nestabilnímu držení těla. Zajistěte si stabilní postoj a vždy udržujte rovnováhu. Tak můžete elektrický nástroj v nečekaných situacích lépe udržet pod kontrolou.

• Výrobek nesmí být používán osobami (včetně dětí) se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí.
• Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte vlasy a oděv v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny rotujícími díly.
• Při provozu výrobku vždy noste pevnou obuv a dlouhé kalhoty. Neprovozujte výrobek, pokud jste bosí nebo máte otevřené sandály. Zabraňte nošení volně padnoucího oblečení nebo oblečení s visícími šňůrkami nebo kravat.
• Noste při veškeré práci v lese ochrannou helmu. Poskytuje ochranu před padajícími větvemi. Pravidelně ochrannou helmu kontrolujte, zda není poškozená. Nejpozději po 5 letech je třeba ji vyměnit. Používejte pouze ověřené ochranné helmy.
• Ochrana obličeje resp. ochranné brýle zadrží piliny a dřevěné třísky. Aby se zamezilo poranění očí, je nutné při práci s výrobkem stále nosit ochranu obličeje resp. ochranné brýle.
• Používejte ochranu sluchu.
• Používejte ochranné rukavice.
• Při řezání suchého dřeva noste protiprašnou masku. Může dojít k tvorbě řezného prachu.
• Při práci na stromu může uživatel spadnout. Uživatel může být vážně zraněn nebo usmrcen. Používejte ochranné prostředky proti pádu.

6.2 Bezpečnost okolí

• Národní a/nebo obecní ustanovení mohou časově omezovat použití hlučných výrobků poháněných motorem. Informujte se o tom na příslušném obecním úřadu.
• Pracujte pouze za denního světla.
• Nepracujte ani při nepříznivých povětrnostních podmínkách, jako např. za deště nebo větru. Hrozí přitom zvýšené riziko nehody!
• Nepořádek v pracovní oblasti může mít za následek nehody.
• Během používání výrobku udržujte děti a jiné osoby v patřičné vzdálenosti. Při rozptýlení můžete ztratit kontrolu nad výrobkem.
• Nikdy výrobek neprovozujte, pokud jsou v blízkosti lidé, zvláště děti, nebo zvířata.
• Nepracujte v blízkosti drátěných plotů nebo v oblastech s volnými starými dráty.

Zbytková rizika

Výrobek je zkonstruován podle stavu techniky a uznávaných bezpečnostně technických předpisů. Přesto se mohou během práce vyskytnout jednotlivá zbytková rizika.

• Zbytková rizika lze minimalizovat, pokud budete dodržovat „bezpečnostní pokyny“ a „použití v souladu s určeným účelem“ a kompletní návod k obsluze.
• Používejte výrobek tak, jak je doporučeno v tomto návodu k obsluze. Tím zajistíte, že výrobek bude pracovat s optimálním výkonem.
• Kromě toho mohou přes všechna přijatá preventivní opatření existovat zbytková rizika, která nejsou zjevná.
• Při provozu výrobku nevkládejte ruce do pracovního prostoru.
• Poškození sluchu, pokud není používána předepsaná ochrana sluchu.
• Poškození plic, pokud se nepoužívá předepsaná ochrana dýchacích cest.
• Nebezpečí poranění následkem vymrštěných nástrojů při neodborném držení nebo vedení.
• Ohrožení zdraví zásahem elektrickým proudem při použití elektrických přívodních kabelů, které nejsou v pořádku.
• Zabraňte náhodnému spuštění výrobku: při vložení zástrčky do elektrické zásuvky nesmí být stisknutý spínač pro zapnutí/vypnutí.
• Před provedením nastavení nebo údržby uvolněte spínač pro zapnutí/vypnut a vytáhněte sífovou zástrčku.

VAROVÁNÍ

Tento elektrický nástroj vytváří během druhu provozního režimu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

VAROVÁNÍ

V případě delší práce může v důsledku vibrací v rukou dojít k poruše prokrvení rukou (syndrom bílých prstů).

Syndrom bílých prstů je vaskulární onemocnění, při němž se křečovitě stahují malé krevní cévy v prstech rukou a nohou. Dotčené oblasti již nejsou dostatečně zásobovány krví, a proto vypadají velmi bledě. Časté používání vibrujících výrobků může u osob s narušením krevního oběhu (např. kuřáci, diabetici) způsobit poškození nervů.

Pokud zaznamenáte neobvyklé negativní účinky, okamžitě ukončete práci a poradte se s lékařem.

7 Technické údaje

Motor na střídavý proud 220-240V AC /50/60 Hz
Jmenovitý výkon S1* 1600 W
Třída ochrany II
Stupeň krytí IPX0
Rychlost řetězu 15 m/s
Vodicí lišta 14“
Délka řetězové lišty 415 mm
Délka řezu 340 mm
Dělení řetězu	3/8“
Počet zubů řetězového kola	52 zubů
Typ řetězu pily	3/8LP-52
Typ vodicí lišty	AP14-52-507P
Nádrž/olej na řetěz	0,35 l
Hmotnost (s řetězovou lištoua řetězem pily)	cca 4,8 kg
Hmotnost (bez řetězové lišty,řetězu pily a kabelu)	cca 4,2 kg

Technické změny vyhrazeny!

*druh provozního režimu S1 (nepřetržitý provoz)

Výrobek může být dlouhodobě provozován s uvedeným výkonem.

Hluk a vibrace

VAROVÁNÍ

Hluk může mít závažný vliv na vaše zdraví. Pokud hluk stroje překročí 85 dB, používejte vhodnou ochranu sluchu pro sebe i osoby v okolí.

Charakteristiky hlučnosti

Hladina akustického tlaku L_pA	95,3 dB
Nepřesnost měření K_pA	3 dB
Naměřená hladina akustického výkonu L_wA	103,3 dB
Zaručená hladina akustického výkonu L_wA	106 dB
Nepřesnost měření K_wA	3 dB

Charakteristiky vibrací

Vibrace a_h
Přední rukojeť	3,26 m/s ^2
Zadní rukojeť	3,51 m/s ^2
Nepřesnost měření K	1,5 m/s ^2

Uvedená celková hodnota vibrací a uvedená hodnota hlukových emisí byly měřeny normovaným zkušebním postupem a mohou být použity ke srovnání elektrického nástroje s jiným.

Indikovanou hodnotu emisí hluku a indikovanou hodnotu celkových vibrací lze rovněž použít k předběžnému odhadu zatížení.

VAROVÁNÍ

Hodnota emisí hluku a celková hodnota vibrací se může od indikovaných hodnot lišit při skutečném používání elektrického nářadí v závislosti na způsobu používání elektrického nářadí, zejména na tom, jaký typ obrobku je obráběn.

Pokuste se udržet zatížení na co nejnižší úrovni. Příklad opatření: omezení pracovní doby. Přitom je třeba zohlednit všechny části provozního cyklu (například doby, kdy je elektrický nástroj vypnutý, a doby, kdy je sice zapnutý, běží však naprázdno).

8 Rozbalení

VAROVÁNÍ

Výrobek a balicí materiály nejsou dětská hračka! S plastovými sáčky, fóliemi a drobným díly si nesmějí hrát děti! Hrozí nebezpečí spolknutí těchto věcí a udušení!

• Otevřete obal a výrobek opatrně vyjměte.
• Odstraňte balicí materiál a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte výrobek a díly příslušenství, zda nevykazují škody způsobené přepravou. Případné škody ihned nahlaste přepravní společnosti, která vám výrobek dodala. Pozdější reklamace nebudou uznány.
• Uchovejte obal dle možností až do uplynutí záruční doby.
• Před použitím se s výrobkem seznamte podle návodu k obsluze.
• Používejte u příslušenství a opotřebitelných a náhradních dílů pouze originální díly. Náhradní díly obdržíte u specializovaného prodejce.
• Uvedte při objednávání naše čísla výrobku a rovněž typ a rok výroby.

9 Před uvedením do provozu

VAROVÁNÍ

Před jakýmikoliv nastaveními na výrobku vždy vy- táhněte síťovou zástrčku.

VAROVÁNÍ

Nebezpečí zranění!

Sítovou zástrčku zasuňte do zásuvky, až když je výrobek připravený k použití.

NEBEZPEČÍ

Nebezpečí zranění!

Pokud se používá neúplně smontovaný výrobek, může dojít k vážným zraněním.

– Výrobek používejte až po jeho kompletním smontování.
- Před každým použitím provedte vizuální kontrolu, abyste zjistili, zda je výrobek kompletní a nemá žádné poškozené nebo opotřebované součástí. Bezpečnostní a ochranná zařízení musí být neporušená.

VAROVÁNÍ

Nebezpečí zranění při manipulaci s řetězem pily nebo lištou!

– Používejte neprořezné rukavice.

Upozornění:

• Nový řetěz pily se protahuje a musí se častěji dodatečně napínat. Pravidelně po každém řezu kontrolujte napnutí řetězu a upravte jej.
• Používejte pouze řetězy pily a lišty, které jsou dimenzované na tento výrobek.

OPATRNĚ

Chybně namontovaný řetěz pily vede k nekontrolovanému chování výrobku při řezání!

Při montáži řetězu pily dbejte na předepsaný směr chodu!

• Postavte výrobek na rovnou, hladkou plochu.
• Před použitím se s výrobkem seznamte podle návodu k obsluze.

Před každým použitím nebo po pádu výrobku je nutné ji pečlivě zkontrolovat, zda není poškozená. Pokud zjistíte jakékoli poškození, musíte je neprodleně opravit vy nebo autorizované servisní středisko.

Aby byla zajištěna správná funkce a dlouhá trvanlivost výrobku, je třeba dodržovat následující body:

• Správné usazení vodicí lišty.
• Směr montáže/chodu a bezvadný (ostrý) řetěz pily.
• Napnutí řetězu pily (u nového řetězu několikrát zkontrolujte a seřidte).

• Funkce mazání řetězu.

• Funkce brzdy řetězu.

• Funkce spojky (žádný pohyb řetězu ve volnoběhu).
• Bezvadný stav a úplnost ochranných zařízení a řezacího ústrojí.
• Pevné utažení veškerých šroubových spojů.
• Lehkost chodu všech pohyblivých dílů.

9.1 Montáž lišty (7) a řetězu pily (8) (obr. 2)

1. Otáčejte kolečkem napínání řetězu (6) proti směru hodinových ručiček pro odstranění krytu řetězového kola (5).
2. Rozložte řetěz pily (8) do smyčky tak, aby byly řezné hrany vyrovnané ve směru hodinových ručiček. Pro nasměrování řetězu pily (8) se orientujte podle obrazových značek (šipek) na řetězu pily (8) resp. nad vodicími čepy (20).
3. Vložte řetěz pily (8) do drážky lišty (7). Pro montáž držte lištu (7) vykloněnou v úhlu cca 45 stupňů nahoru, abyste mohli řetěz pily (8) snadněji navést na řetězové kolo (18). Řetěz pily (8) je vychylován přes vratnou rozetu (7a).
4. Nasadte lištu (7) na vodicí čep (20) a na rozpěrný čep (19). Vodicí čep (20) a rozpěrný čep (19) se musí nacházet v podélném otvoru na liště (7).
5. Vedte řetěz pily (8) přes řetězové kolo (18) a zkontrolujte vyrovnání řetězu pily (8).
6. Znovu nasadte kryt řetězového kolečka (5). Ujistěte se, že kryt řetězového kola (5) sedí v drážce na krytu.
7. Silou ruky zašroubujte kolečko napínání řetězu (6) ve směru hodinových ručiček.
8. Znovu zkontrolujte usazení řetězu pily (8) a napněte řetěz pily (8).

Upozornění:

Dbejte na to, že se výrobek po použití doolejuje a olej může vytéct, když výrobek položíte na bok nebo postavíte na hlavu. To je normální proces, podmíněný nutným větracím otvorem na horním okraji nádrže, a není to důvod k reklamaci. Protože je tento výrobek během výroby kontrolován a testován s olejem, může navzdory vyprázdnění v nádrži zůstat malý zbytek, který během přepravy lehce potřísní pouzdro olejem. Otřete pouzdro hadříkem.

Před výměnou řetězu pily je třeba z drážky vodicí lišty odstranit nečistoty, protože v případě usazených nečistot může řetěz pily z lišty vyskočit. Usazeniny také mohou nasáknout olej na řetěz. V důsledku toho by se olej na řetěz pily nedostal na spodní stranu lišty, nebo jen v malém množství, a mazání by bylo nedostatečné.

9.2 Napnutí řetězu pily (8) (obr. 3)

! VAROVÁNÍ

Nebezpečí zranění v důsledku odskočení řetězu pily!

Nedostatečně napnutý řetěz pily může během provo- zu odskočit a způsobit zranění.

– Často kontrolujte napnutí řetězu pily.
- Napnutí řetězu pily je příliš slabé, pokud hnací články vystupují z drážky na spodní straně vodicí lišty.
– Pokud je napnutí řetězu pily příliš slabé, řetěz pily správně dopněte.

1. Ujistěte se, že je uvolněna brzdy řetězu (16) (viz 10.1.2).

2. Nastavte napnutí řetězu pomocí kolečka napínání řetězu(6).

3. Ve směru hodinových ručiček – zvyšuje napnutí řetězu

4. Proti směru hodinových ručiček - snižuje napnutí řetězu

5. Otáčejte ručně řetězem pily (8) a zkontrolujte tak bezvadný chod. Musí volně klouzat v liště (7).

Řetěz pily (8) se nesmí prověsit, měl by se však ve středu řetězové lišty nechat odtáhnout 1 - 2 milimetry od lišty (7).

Napnutí řetězu a mazání řetězu ovlivňují výraznou mě- rou životnost řetězu pily.

Řetěz pily je správně napnutý, pokud není na spodní straně řetězové lišty prověšený a dá se rukou v rukavici potáhnout kolem dokola. Při zatahání za řetěz pily tažnou silou 9 N (cca 1 kg) nesmí být řetěz pily od řetězové lišty vzdálen dále než 2 mm.

Upozornění:

• Napnutí nového řetězu se musí po několika minu-tách práce zkontrolovat a seřidit.
• Napínání řetězu pily by se mělo provádět na čistém místě, kde nejsou piliny a podobně.
• Správné napnutí řetězu pily slouží bezpečnosti uživatele a snižuje resp. zamezuje opotrebení a poškození řetězu.
• Doporučujeme, aby uživatel před zahájením první práce napnutí řetězu zkontroloval.

POZOR

Při práci s pilou se řetěz pily zahřívá a tím se trochu protahuje. S tímto „prodlužováním“ je třeba počítat zejména u nových řetězů pily.

9.3 Nalijte olej na řetěz (obr. 4)

NEBEZPEČÍ

Před doplněním oleje vždy vypněte výrobek a nechte motor vychladnout. V důsledku přetečení oleje hrozí nebezpečí požáru.

VAROVÁNÍ

Lišta a řetěz pily nesmí být nikdy bez oleje. Pokud budete řetězovou pilu provozovat s příliš malým množstvím oleje, sníží se řezný výkon a životnost řetězu pily, protože se řetěz rychleji tupí. Nedostatečné množství oleje poznáte podle toho, že se tvoří kouř nebo se lišta zabarvuje.

POZOR

Poškození životního prostředí!

Rozlity olej může trvale znečistit životní prostředí. Kapalina je vysoce toxická a může rychle způsobit znečištění vody.

– Olej nalévejte / vypouštějte pouze na rovných zpevněných plochách.
– Použijte plnicí hrdlo nebo trychtýř.
– Vypouštěný olej zachytte do vhodné nádoby.
– Rozlity olej ihned pečlivě setřete a zlikvidujte hadr v souldu s místními předpisy.
– Olej zlikvidujte v souladu s místními předpisy.

Řetěz pily se během provozu výrobku maže automaticky. Aby bylo možné pilový řetěz dostatečně namazat, musí být v olejové nádrži stále dostatek oleje na řetěz pily. V pravidelných intervalech zkontrolujte množství oleje zbývající v olejové nádrži.

Upozornění:

• Víko je vybaveno pojistkou proti ztracení.
• Naplňte řetězovou pilu nejlépe biologicky odbouratelným olejem na řetěz*.

• Před zapnutím produktu se ujistěte, že je víčko na olejové nádrži nainstalováno a uzavřeno.

• Otevřete olejovou nádrž (12). K tomu odšroubujte víčko olejové nádrže (4) proti směru hodinových ručiček.

• Aby nemohl olej vytéct, použijte trychtýř*.
• Plňte opatrně olej* na řetěz, až bude dosahovat horní značky ukazatele hladiny oleje (13). Plnicí množství olejové nádrže: max. 350 ml.
• Víčko olejové nádrže (4) zašroubujte ve směru hodinových ručiček, abyste olejovou nádrž (12) uzavřeli.

• Případně rozlity olej ihned pečlivě setřete a hadr* zlikvidujte v souladu s místními předpisy.

• Pro kontrolu mazání pilového řetězu přidržte výrobek s řetězem nad listem papíru a zapněte na několik sekund plný plyn. Podle papíru zjistíte, zda mazání řetězu funguje.

* = není nutně zahrnuto v rozsahu dodávky!

10 Obsluha

Elektrická řetězová pila je poháněna elektromotorem. Obíhající řetěz pily je veden přes řetězovou lištu (vodicí lištu).

Výrobek je vybaven brzdou řetězu s rychlým zastavením. Olejová automatika zajišťuje nepřetržité mazání řetězu. Pro ochranu uživatele je elektrická řetězová pila vybavena různými ochrannými zařízeními.

Funkci ovládacích částí naleznete v následujících popi- sech.

POZOR

Před uvedením do provozu výrobek bezpodmínečně kompletně smontujte!

POZOR

Dbejte na to, aby teplota okolí během prací nepřekročila 50 °C a neklesla pod -20 °C.

NEBEZPEČÍ

Nebezpečí zranění!

Pokud výrobek uvízne, nezkoušejte ho vytáhnout násilím.

– Vypněte motor.
– K uvolnění výrobku použijte rameno páky nebo klín.

10.1 Brzda řetězu (16) (obr. 1, 5)

VAROVÁNÍ

Brzda řetězu se musí zkontrolovat před každým uvedením do provozu.

Brzda řetězu okamžitě zabrzdí řetěz pily při zpětném rázu.

VAROVÁNÍ

Pokud brzda řetězu nefunguje správně, ne-smíte řetězovou pilu používat.

Hrozí nebezpečí zranění v důsledku dobíhajícího řetězu pily.

Kontaktujte zákaznický servis.

VAROVÁNÍ

Poškození výrobku!

Zvýšené otáčky motoru po příliš dlouhou dobu při zablokované brzdě řetězu poškozují motor a pohon řetězu pily.

Pokud by se řetěz pily přesto pohyboval, kontaktujte zákaznický servis.

Upozornění:

Řetěz pily neběží, když je brzda řetězu zapnutá.

10.1.1 Aktivujte brzdu řetězu / přední ochranu rukou (16)

1. Sklopte brzdu řetězu / přední ochranu rukou (16) ve směru lišty (7).

10.1.2 Uvolněte brzdu řetězu / přední ochranu rukou (16)

1. Přitáhněte brzdu řetězu / přední ochranu rukou (16) ve směru přední rukojeti (14). Brzda řetězu / přední ochrana rukou (16) slyšitelně zaskočí.

10.1.3 Kontrola brzdy řetězu / přední ochrany rukou (16)

1. Uvolněte brzdu řetězu/přední ochranu rukou (16) jak je popsáno pod 10.1.2.
2. Držte řetězovou pilu pevně oběma rukama.
3. Zapněte řetězovou pilu, jak je popsáno pod 10.2.
4. Sklopte brzdu řetězu / přední ochranu rukou (16) ve směru lišty (7). Řetěz pily (8) se musí okamžitě zaštavit!

Upozornění:

Pokud by se řetěz pily přesto pohyboval, nesmíte výrobek používat. Hrozí nebezpečí zranění v důsledku dobíhajícího řetězu pily. Kontaktujte zákaznický servis.

10.2 Zapnutí/vypnutí a provozování výrobku (obr. 1)

VAROVÁNÍ

Nebezpečí zranění v důsledku zpětného rázu!

– Nikdy nedržte výrobek jednou rukou!

Zapnutí

1. Zkontrolujte, zda je v olejové nádrži (12) olej na ře-těz*.
2. Z konce prodlužovacího vedení* vytvořte smyčku a zahákněte ji do odlehčení tahu (9) na zadní rukojeti (2).
3. Zapojte síťovou zástrčku do řádně jištěné síťové zá-suvky.

4. Stáhněte kryt vodicí lišty (17) z lišty (7).

5. Uvolněte brzdu řetězu (16). Brzda řetězu (16) slyšitelně zaklapne.

6. Podržte výrobek levou rukou za přední rukojeť (14) a pravou rukou za zadní rukojeť (2). Palce i prsty musí rukojeti (2/14) pevně obemknout.
7. Tělo a paže uvedte do takové polohy, ve které můžete zachytit síly zpětných rázů.
8. Posuňte spínací západku (3) na zadní rukojeti (2) dopředu a podržte ji v této poloze.
9. Pro zapnutí výrobku stiskněte spínač pro zapnutí/vypnutí (11).
10. Pustte spínací západku (3).

Upozornění:

Po nastartování výrobku není nutné spínací západku držet stisknutou. Spínací západka má zabránit nechtěnému nastartování výrobku.

Sepnutí nepřetržitého provozu není možné.

Vypnutí

1. Pro vypnutí spínač pro zapnutí/vypnutí (11) pustte.
2. Aktivujte brzdu řetězu (16).
3. Po každé práci s výrobkem nasadte dodaný kryt vodicí lišty (17).
4. Když výrobek nepoužíváte, vytáhněte sítovou zástrčku ze zásuvky.
5. Odstraňte prodlužovací kabel* z odlehčení tahu (9).
   * = není nutně zahrnuto v rozsahu dodávky!

10.3 Ochrana proti přetížení

Při přetížení výrobku se sám vypne. Výrobek Ize po určité době vychladnutí znovu zapnout (doby se liší).

10.4 Kontrola mazání řetězu pily (obr. 4)

Upozornění:

Před zahájením práce zkontrolujte hladinu oleje a funkci mazání řetězu.

1. Pro kontrolu mazání pilového řetězu přidržte výrobek s řetězem nad listem papíru a zapněte na několik sekund plný plyn. Podle papíru zjistíte, zda mazání řetězu funguje.

Upozornění:

Pokud nejsou žádné stopy oleje, vyčistěte případně olejovací otvor nebo nechte řetězovou pilu opravit v našem zákaznickém servisu.

1. Vyčistěte olejovací otvor (21), abyste zajistili bezolejové, automatické mazání řetězové pily (8) olejem během provozu. K tomu použijte štětec* nebo hadřík* k setření všech zbytků z olejovacího otvoru (21).

* = není nutně zahrnuto v rozsahu dodávky!

11 Pracovní pokyny

NEBEZPEČÍ

Nebezpečí zranění!

Tento odstavec pojednává o základní technice práce v zacházení s výrobkem.

Zde poskytnuté informace nenahrazují dlouholeté vzdělávání a zkušenosti odborníka.

Vyvarujte se každé práce, pro kterou nejste dostatečně kvalifikovaní!

Nerozvážné zacházení s výrobkem může mít za následek vážná zranění až úmrtí!

NEBEZPEČÍ

Nebezpečí zranění!

Řezání a kácení a veškeré s tím spojené práce smějí provádět pouze speciálně vyškolené a poučené osoby.

VAROVÁNÍ

Z bezpečnostních důvodů doporučujeme nezkušeným uživatelům nekáct kmen stromu s délkou lišty, která je menší než průměr kmene.

Upozornění:

Dbejte před zapnutím na to, aby se výrobek nedotýkal žádných předmětů.

Dodržujte specifické předpisy pro kácení příslušné země a informujte se u příslušného úřadu.

• Dbejte na to, aby v důsledku padajících větví a stromů nemohl nikdo přijít k úhoně.
• V pracovní oblasti se smějí zdržovat pouze osoby, které jsou zapotřebí pro kácení.
• Pracovní oblast kolem kmene udržujte volnou a uklizenou, aby měli pracovníci zajištěný stabilní postoj.
• Únikové cesty udržujte volné a uklizené, aby bylo možné rychle opustit pracovní oblast.
• Neprovádějte kácení při silném větru, špatném počasí nebo špatné viditelnosti.
• Dodržujte vzdálenost od nejbližšího pracoviště nejméně 2 1/2 délky kmene.
• Pokud se pila dostane do styku s cizím tělesem, vypněte motor. Pilu zkontrolujte a případně opravte.

• Chraňte řetězovou pilu před nečistotou a pískem. Již malá množství nečistot mohou vést k rychlému otupení řetězu pily a zvyšují nebezpečí výskytu zpětného rázu.

• Nejdříve začnete při řezání menších kmínků stromů cvičit cit pro svůj výrobek, a pak teprve přejděte k těžším úkonům.

• Tlačte těleso řetězové pily proti kmeni stromu, když začnete s řezáním.
• Nechte pilu, at pracuje pro vás. Vyvíjejte pouze lehký tlak směrem dolů.
• Abyste při výstupu řetězu pily ze dřeva neztratili nad výrobkem kontrolu, neměli byste na konci řezu vyvíjet na pilu žádný tlak.
• Neřežte dřevo ležící na zemi resp. nezkoušejte odřezat kořeny vyčnívající ze země.
• Zabraňte nestabilnímu držení těla. Zajistěte si stabilní postoj a vždy udržujte rovnováhu. Tak můžete elektrický nástroj v nečekaných situacích lépe udržet pod kontrolou.
• Máte lepší kontrolu, když režete spodní stranou lišty (s tahajícím retězem).
• Řetěz pily se během prořezávání nebo poté nesmí dotknout země ani jiného předmětu.
• Dodržujte také preventivní opatření proti zpětnému rázu (viz bezpečnostní pokyny).

11.1 Správné držení

NEBEZPEČÍ

Nebezpečí zranění!

– Nikdy nepracujte na nestabilním podkladu!
– Nikdy nepracujte výše, než jsou vaše ramena!
– Nikdy nepracujte ze žebříků!
– Nikdy nepracujte v přílišném předklonu dopředu!
– Výrobek používejte pouze za příznivých povětrnostních a terénních podmínek!
– Stůjte oběma nohama bezpečně na zemi.
– Dávejte pozor na překážky v pracovním prostoru.
– Při práci je třeba vždy přístroj pevně držet oběma rukama!

11.2 Takto správně řežte!

• Vyvíjejte rovnoměrný tlak na výrobek, avšak ne nadměrnou silou.
• Přiložte výrobek podle možnosti zubovou opěrkou na řezanou větev.
• Nikdy nepracujte bez zubové opěrky. Výrobek pila může strhnout obsluhující osobu dopředu.
• Zubovou opěrku používejte k řezání kmenů nebo silných větví.
• Používání zubové opěrky zvyšuje bezpečnost práce, snižuje osobní zatížení při práci a redukuje také vibrace.

- Pokud narazíte na cizí těleso. Vyhledejte poškozená místa na výrobek a provedte nutné opravy, než sekačku znovu spustíte a začnete s ní pracovat. Pokud výrobek začne vibrovat neobvykle silně, je nutná okamžitá kontrola.

11.3 Techniky řezání

11.3.1 Řezání tahem

Při této technice se řeže spodní stranou řetězové lišty shora dolů.

Řetěz pily při tom posunuje výrobek dopředu pryč od uživatele. Přitom tvoří přední hrana výrobku podpěru, která zachycuje síly vznikající při řezání na kmenu stromu. Při řezání tahem má uživatel výrazně větší kontrolu nad výrobkem a může lépe zabránit zpětným rázům.

11.3.2 Řezání posuvem

NEBEZPEČÍ

Životu nebezpečná zranění!

Pokud se řetězová lišta vzpříčí, může být výrobek vymrštěn velkou silou k uživateli.

Pokud uživatel vlastní tělesnou silou nevyrovná doza- du působící sílu řetězu pily, hrozí nebezpečí, že se dřevem bude mít kontakt už jen špička řetězové lišty a bude následovat zpětný ráz.

Při této technice se řeže horní stranou vodicí lišty zdola nahoru.

Řetěz pily při tom posunuje výrobek dozadu směrem k uživateli.

11.3.3 Zkracování

Zkracování je nařezávání skácených kmenů na malé kusy. Je-li to možné, měl by se kmen podložit větvemi, kládou nebo klínem.

• Dbejte vždy na pevný postoj a používejte řetězovou pilu pouze tehdy, když stojíte na pevném, bezpečném a rovném podkladu. Kluzký podklad nebo nestabilní plochy pro stání mohou vést ke ztrátě rovnováhy nebo ke ztrátě kontroly nad řetězovou pilou.
• Při řezání na svahu stůjte vždy nad větví. Dbejte na to, aby se řetěz pily nedotkl země. Po dokončení řezu počkejte, až se řetěz pily zastaví, a teprve poté výrobek vyjměte.
• Než přejdete od jednoho pracoviště ke druhému, vždy vypněte motor výrobku.

11.3.3.1 Kmen leží na zemi (obr. 6)

• Řetěz pily se během prořezávání nebo poté nesmí dotknout země ani jiného předmětu.
• Kmen seshora úplně prořízněte.
• Pokud je možné kmen otočit, prořízněte jej ze 2/3. Poté kmen otočte a zbytek kmene shora prořízněte.

11.3.3.2 Kmen je na jednom konci podepřený (obr. 7)

• Režte napřed zespodu nahoru (horní stranou řetězové lišty) do 1/3 průměru kmene, abyste zabránili rozštípnutí.
• Pak řežte shora dolů (spodní stranou řetězové lišty) jedním řezem, abyste zabránili vzpříčení.

11.3.3.3 Kmen je na obou koncích podepřený (obr. 8)

• Režte napřed shora dolů (spodní stranou řetězové lišty) do 1/3 průměru kmene.
• Pak řežte zespodu nahoru (horní stranou řetězové lišty), až se řezy potkají.

11.3.3.4 Řezání na pracovním kozlíku (obr. 9)

1. Výrobek držte pevně oběma rukama a vedte ho při řezání před tělem.
2. Když se kmen prořízne, vedte výrobek napravo vedle těla. Držte levou ruku co možná nejvíc rovně. Dávejte pozor na padající kmen.
3. Postavte se tak, aby odříznutý kmen nepředstavoval žádné nebezpečí.
4. Dávejte pozor na nohy. Odříznutý kmen může při spadnutí způsobit zranění.
5. Dbejte na to, aby vaše tělo bylo v rovnováze a abyste měli stabilní postoj.

11.3.4 Odvětvování (obr. 10)

VAROVÁNÍ

Nebezpečí zranění!

Při odvětvování dochází k mnoha úrazům.

1. Výrobek držte pevně oběma rukama a vedtě ho při řezání před tělem.
2. Při provozu se nepředklánějte přiliš daleko dopředu.
3. Neodřezávejte nikdy větve, když stojíte na kmeni.
4. Mějte na zřeteli rozsah zpětného rázu, když jsou větve pod pnutím.

Odvětvování je označení pro odstraňování větších a menších větví z kmene.

• Opěrné větve odstraňujte až po zkracování.
• Větve, které jsou napnuté, je třeba řezat zdola nahoru, aby se zabránilo vzpříčení výrobku.
• Při odřezávání tlustších větví použijte stejnou techniku jako při přiřezávání.
• Pracujte nalevo od kmene a co možná nejblíže k výrobku. Hmotnost výrobku pokud možno spočívá na kmeni.
• Měňte stanoviště, abyste odřezali větve z druhé strany kmene.

• Rozvětvené větve se přiřezávají zvlášť.

• Při odvětvování zatím nechte být větší, dolů směrující větve, které strom podpírají. Menší větve odřízněte jedním řezem.

• Dolů visící větve odstraňte nasazením řezu nad větví.
• Nikdy neodvětvujte výše než do výšky ramen.

11.3.5 Kácení stromu (obr. 11, 12)

NEBEZPEČÍ

Nebezpečí zranění!

Řezání a kácení a veškeré s tím spojené práce smějí provádět pouze speciálně vyškolené a poučené osoby.

NEBEZPEČÍ

Na kácení stromů je třeba hodně zkušeností. Kácejte stromy pouze v případě, že umíte s výrobkem bezpečně zacházet. V žádném případě výrobek nepoužívejte, pokud se necítíte jistě.

NEBEZPEČÍ

Životu nebezpečná zranění!

– Nikdy neprořízněte kmen stromu úplně!
– Při kácení stůjte pouze stranou od káceného stromu!

NEBEZPEČÍ

Nekácejte stromy, pokud fouká silný nebo proměnlivý vítr, hrozí nebezpečí poškození majetku nebo pokud by strom mohl padnout na elektrické vedení.

NEBEZPEČÍ

Při kácení stromů je třeba dbát na to, aby nedošlo k ohrožení jiných osob, ke styku s napájecími vedeními a nebyly způsobeny žádné věcné škody. Pokud by se strom dostal do styku s napájecím vedením, je třeba ihned uvědomit energetický podniky.

• Dbejte na to, aby se v blízkosti pracovního prostoru nezdržovali žádní lidé ani zviřata. Bezpečná vzdálenost mezi káceným stromem a nejbližším pracovištěm musí činit 2 1/2 délky stromu.

• Dávejte pozor na směr pádu: Uživatel musí mít možnost bezpečného pohybu v blízkosti skáceného stromu, aby jej mohl snadno nařezat a odvětvit. Je třeba zamezit tomu, aby se padající strom zachytil o jiný. Respektujte přirozený směr pádu, závislý na sklonu a zakřivení stromu, směru větru a počtu větví.

• Malé stromy o průměru 15-18 cm lze obvykle ská-cet jedním řezem.

• Při řezání na svahu stůjte vždy nad větví. Dbejte na to, aby se řetěz pily nedotkl země. Po dokončení řezu počkejte, až se řetěz pily zastaví, a teprve poté výrobek vyjměte.
• Při řezání na svahu stůjte vždy nad kmenem stromu. Pro zachování plné kontroly v okamžiku „proříznutí“ snižte na konci řezu přítlačný tlak, aniž byste uvolnili pevný úchop rukojetí výrobku. Dbejte na to, aby se řetěz pily nedotkl země. Po provedení řezu počkejte, až se výrobek zastaví, a teprve poté jej odstraňte. Než přejdete od jednoho stromu ke druhému, vždy výrobek vypněte a vytáhněte síťovou zástrčku.
• U stromů s větším průměrem je nutné provést zásekové řezy a hlavní řez.
• Dávejte pozor, aby řetěz pily neuvízl v řezu. Větev nesmí prasknout ani se odštípnout.
• Ze stromu je třeba odstranit nečistotu, kameny, volnou kůru, hřebíky, svorky a drát.

VAROVÁNÍ

Ihned po dokončení řezání sklopte ochranu slu-chu tak, abyste slyšeli tóny a varovné signály.

Odvětvování:

- Dolů visící větve odstraňte nasazením řezu nad větví. Nikdy neodvětvujte výše než do výšky ramen.

Únikový rozsah:

- Odstraňte podrost kolem stromu, abyste zajistili snadný ústup. Únikový rozsah by se měl nacházet s přesazením asi o 45° za plánovaným směrem pádu stromu.

Řezání záseku:

• Nasadte zásek ve směru, do kterého se má strom skácet.
• Začněte spodním horizontálním řezem.
• Hloubka řezu by měla být přibližně 1/3 průměru kmene.
  Tím předejdete sevření řetězu pily nebo vodicí lišty při provedení druhého zásekového řezu.
• Nyní provedte shora šikmý řez pilou s úhlem řezu přibližně 45°, který se přesně setká se spodním řezem.

NEBEZPEČÍ

Nikdy nevstupujte před strom, do kterého je udělaný zásek.

Hlavní řez:

• Hlavní řez vedte z druhé strany kmene; stůjte přitom nalevo od kmene stromu a řežte tahem řetězu pily.

• Hlavní řez musí probíhat horizontálně alespoň 5 cm nad horizontálním zásekovým řezem.

• Měl by být tak hluboký, aby vzdálenost od linie zásekového řezu byla nejméně 1/10 průměru kmene.

• Neprořiznutá část kmenu se označuje jako nedorez (pádová lišta). Nedořez zabraňuje pootočení stromu a pádu ve špatném směru. Nedořez neprořezávejte skrz.
• Při přiblížení hlavního řezu k nedořezu by měl strom začít padat.
• Pokud se ukáže, že strom možná nepadne v poža- dovaném směru nebo se naklání dozadu a sevře tak řetěz pily, přerušte hlavní řez a k otevření řezu a svalení stromu v požadované linii pádu použijte klí- ny ze dřeva, plastu nebo hliníku.
• Pokud je průměr kmene větší než délka řetězové lišty, udělejte dva řezy.
• Pro provedení hlavního řezu padá strom sám od sebe nebo s pomocí klínu či páčidla.

NEBEZPEČÍ

Jakmile strom začne padat, vytáhněte výrobek z řezu, zastavte motor, odložte výrobek a opustře pracoviště ústupovou cestou.

Dávejte pozor na padající větve a neklopýtněte.

11.3.6 Uvolnění zaseknuté řetězové pily

Pokud se řetězová pila během řezání zasekne, postupujte následovně:

1. Vypněte řetězovou pilu a zajistěte ji bezpečně ve směru do nitra stromu (tj. ke kmeni) nebo ji připevněte na samostatné lano.
2. Řetězovou pilu vytáhněte ze zářezu, zatímco se vě- tev nadzvedne pokud možno co nejvýš.
3. V případě potřeby použít ruční pilu nebo druhou řetězovou pilu, aby osvobodil zaseknutou řetězovou pilu tím, že ve vzdálenosti nejméně 30 cm od ní provede řez.

Bez ohledu na to, zda se k uvolnění zaseknuté řetězo-vé pily použije ruční nebo jiná řetězová pila, měly by být uvolňovací řezy prováděny vždy směrem ven (ke špičce větve), aby řetězová pila nespadla zároveň s odřezanými kusy a nezkomplikovala situaci ještě víc.

11.4 Po použití

• Před odložením výrobek vždy vypněte a počkejte, dokud se úplně nezastaví.
• Nasadte kryt vodicí lišty na řetězovou lištu.
• Aktivujte brzdu řetězu.
  • Výrobek nechte vychladnout.
• Když výrobek nepoužíváte, vytáhněte síťovou zástrčku ze zásuvky.

12 Čištění a údržba

VAROVÁNÍ

Nechte opravářské práce a údržbové práce, které nejsou popsané v tomto návodu k obsluze, provést ve specializované dílně. Používejte pouze originální náhradní díly.

Hrozí nebezpečí nehody! Údržbu a čištění zásadně provádějte vždy při vypnutém motoru a vytáhněte síťovou zástrčku. Hrozí nebezpečí zranění! Před veškerými pracemi údržby a čištění nechte výrobek vychladnout. Prvky motoru jsou horké. Hrozí nebezpečí poranění a popálení!

Výrobek se může neočekávaně nastartovat a způsobit zranění.

• Před všemi čisticími a údržbovými pracemi vypněte motor.
• Nechte motor vychladnout.
  – Vytáhněte síťovou zástrčku!

VAROVÁNÍ

Nebezpečí zranění při manipulaci s řetězem pily nebo lištou!

– Používejte neprořezné rukavice.

12.1 Čištění

1. Doporučujeme výrobek vyčistit ihned po každém použití.
2. K čištění řetězu pily použijte štětec* nebo smetáček* a žádné kapaliny.
3. Rukojeti a úchopné plochy udržujte suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopné plochy neumožňují bezpečnou obsluhu a kontrolu elektrického nástroje v nepředvídatelných situacích.
4. Rukojeti případně vyčistěte vlhkým hadříkem*, vy-máchaným v mýdlovém roztoku*.
5. Udržujte ochranná zařízení, větrací štěrbiny a plášť motoru pokud možno bez prachu a nečistot. Otřete výrobek čistou tkaninou* nebo jej vyfoukejte stlačeným vzduchem s nízkým tlakem*. Doporučujeme výrobek vyčistit ihned po každém použití.
6. Větrací otvory musí být stále volné.
7. Nepoužívejte žádné čisticí prostředky ani rozpouštědla; mohly by poškodit plastové díly výrobku. Dbejte na to, aby se dovnitř výrobku nemohla do-stat žádná voda.
8. Vyčistěte drážku řetězové lišty pomocí štětce nebo stlačeným vzduchem.
9. Očistěte řetězové kolo.

* = není nutně zahrnuto v rozsahu dodávky!

12.2 Údržba

Upozornění:

Provádějte pečlivou údržbu výrobku. Kontrolujte, zda pohyblivé díly fungují bezvadně a nejsou vzpříčené, zda nejsou prasklé nebo tak poškozené, že je omezena funkčnost výrobku. Poškozené díly nechte před používáním výrobku opravit.

Upozornění:

Postavte výrobek na rovnou, hladkou plochu.

12.2.1 Kontrola řetězového kolečka (18) (obr. 2)

1. Otáčejte kolečkem napínání řetězu (6) proti směru hodinových ručiček, abyste uvolnili napnutí řetězu a mohli odstranit kryt řetězového kolečka (5).
2. Vyjměte lištu (7) a řetěz pily (8).
3. Zkontrolujte zářezové stopy na řetězovém kolečku (18) měřidlem*.
4. Pokud jsou zářezové stopy hlubší než a=0,5 mm, výrobek nepoužívejte a vyhledejte odborného pro-dejce. Řetězové kolečko (18) se musí vyměnit.
5. Opět namontujte lištu (7) a řetěz pily (8), jak je popsáno pod 9.1.
   * = není nutně zahrnuto v rozsahu dodávky!

12.2.2 Kontrola lišty (7) (obr. 1)

1. Otáčejte kolečkem napínání řetězu (6) proti směru hodinových ručiček, abyste uvolnili napnutí řetězu a mohli odstranit kryt řetězového kolečka (5).
2. Vyjměte lištu (7) a řetěz pily (8).
3. Změřte hloubku drážky lišty (7) měřítkem na pilníkové měrce*.

4. Lišta (7) se musí vyměnit, pokud souhlasí některý z následujících bodů:
   – Řetězová lišta je poškozená.
   – Naměřená hloubka drážky je menší než minimální hloubka drážky řetězové lišty (4 mm).
   – Drážka řetězové lišty je zúžená nebo roztažená.

5. Namontujte lištu (7) a řetěz pily (8) jak je popsáno pod 9.1.

* = není nutně zahrnuto v rozsahu dodávky!

12.2.3 Výměna lišty (7) (obr. 2)

1. Otáčejte kolečkem napínání řetězu (6) proti směru hodinových ručiček, abyste uvolnili napnutí řetězu a mohli odstranit kryt řetězového kolečka (5).
2. Vyjměte lištu (7) a řetěz pily (8). Pro demontáž držte lištu (7) vykloněnou v úhlu cca 45 stupňů nahoru, abyste mohli řetěz pily (8) snadněji sundat z drážky lišty (7).
3. Vyměňte lištu (7) a namontujte lištu (7) a řetěz pily (8) jak je popsáno pod 9.1.

12.2.4 Výměna řetězu pily (8) a zaběhnutí (obr. 2)

NEBEZPEČÍ

Možná vážná zranění v důsledku přetržení nebo odskočení řetězu pily!

– Nový řetěz pily nikdy neupevňujte na opotřebovaný řetězový pastorek nebo na poškozenou či opotřebovanou vodicí lištu. Řetěz pily by mohl odskočit nebo se přetrhnout.

• Používejte pouze řetězy pily a lišty, které jsou dimenzované na tento výrobek.
• Před výměnou řetězu pily vyčistěte drážku řetězové lišty, protože v případě usazených nečistot může řetěz pily vyskočit z lišty. Usazeniny také mohou nasáknout olej na řetěz. V důsledku toho by se olej na řetěz pily nedostal na spodní stranu lišty, nebo jen v malém množství, a mazání by bylo nedostatečné.
• Otáčejte kolečkem napínání řetězu (6) proti směru hodinových ručiček, abyste uvolnili napnutí řetězu a mohli odstranit kryt řetězového kolečka (5).
• Vyjměte lištu (7) a řetěz pily (8).
• Rozložte řetěz pily (8) do smyčky tak, aby byly řezné hrany vyrovnané ve směru hodinových ručiček. Pro nasměrování řetězu pily (8) se orientujte podle obrazových značek (šipek) na řetězu pily (8) resp. nad vodicím čepem (20).
• Vložte řetěz pily (8) do drážky lišty (7).
• Nasadte lištu (7) na vodicí čep (20) a na rozpěrný čep (19). Vodicí čep (20) a rozpěrný čep (19) se musí nacházet v podélném otvoru na liště (7).
• Vedte řetěz pily (8) přes řetězové kolo (18) a zkontrolujte vyrovnání řetězu pily (8).
• Znovu nasadíte kryt řetězového kolečka (5). Ujistěte se, že kryt řetězového kola (5) sedí v drážce na krytu.
• Silou ruky zašroubujte kolečko napínání řetězu (6) ve směru hodinových ručiček.
• Znovu zkontrolujte usazení řetězu pily (8) a napněte řetěz pily (8).

Upozornění:

U nového řetězu pily se síla napnutí po určité době snižuje. Proto musíte po prvních 5 řezech, ale nejpozději po 10 minutách řezání řetěz pily dopnout.

12.2.5 Broušení řetězu pily (8)

VAROVÁNÍ

Zvýšené nebezpečí zranění v důsledku nesprávně nabroušeného řetězu pily!

V důsledku odchylek od uvedených rozměrů geometrie řezání při broušení se zvyšuje nebezpečí zpětného rázu výrobku.

– Řetěz pily nechte nabrousit u odborníka.

Řetěz pily lze nechat přebrousit v autorizované odborné dílně. Nepokoušejte se řetěz pily ostřit sami, nedisponujete-li vhodným nářadím a potřebnou zkušeností.

OPATRNĚ

K broušení řetězu jsou zapotřebí speciální nástroje které zajistí, že řezné nástroje budou nabroušeny ve správném úhlu a do správné hloubky.

Po broušení musí mít všechny řezné články stejnou šířku a délku.

Upozornění:

Ostrý řetěz pily zaručuje optimální řezný výkon. Zakusuje se bez námahy do dřeva a zanechává velké dlouhé třísky.

Řetěz pily je tupý, když musíte řezací výstroj tlačit do dřeva a třísky jsou velmi malé. Pokud je řetěz pily velmi tupý, nevznikají vůbec žádné třísky, nýbrž jen dřevěný prach.

1. Vytáhněte síťovou zástrčku.
2. Při broušení by měl být řetěz pily (8) napnutý, aby bylo zajištěno správné nabroušení.
3. K nabroušení je zapotřebí kruhový pilník* o průměru 4,0 mm.

OPATRNĚ

Jiné průměry poškozují řetěz pily a mohou při práci představovat nebezpečí!

1. Bruste pouze zevnitř ven. Přesuňte pilník* z vnitřní strany řezného zubu ven. Pilník* nadzvedněte, když jej stahujete zpět.
2. Nejprve nabruste zuby na jedné straně. Potom otočte řetěz pily (8) a naostřete zuby na druhé straně.
3. Řetěz pily (8) je opotřebovaný a je nutné jej vyměnit za nový řetěz pily (8), když zbývají pouze cca 4 mm řezného zubu.
4. Po nabroušení musí být všechny řezací články stejně dlouhé a široké.
5. Po každém třetím broušení je nutné zkontrolovat hloubku broušení (mezní hloubku) a výšku opilovat plochým pilníkem ^* . Mezní hloubka by měla být asi o 0,65 mm za řezným zubem. Po resetování zaokrouhlete mezní hloubku mírně dopředu.

* = není nutně zahrnuto v rozsahu dodávky!

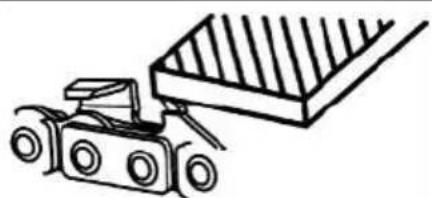

12.2.5.1 Návod na broušení řetězu

Typ řetězu pily	Průměr pilníku H	Horní úhel Dolní úhel	Horní úhel sklonu	(55°)	Standardní hloub-koměr
		Upínací rotační úhelník	Upínací sklonový úhelník	Boční úhelník
21PBX cca 4,3 mm 30° 10° 85°		0,64 mm

Hloubkový doraz Pilník

13 Skladování a přeprava

Uložte výrobek a jeho příslušenství na tmavém, suchém místě chráněném před mrazem a nedostupném pro děti.

Optimální skladovací teplota se pohybuje mezi 5 C a 30°C.

Výrobek uchovávejte v originálním balení.

Výrobek zakryjte, aby byl chráněn před prachem nebo vlhkostí. Návod k obsluze uchovávejte v blízkosti výrobku.

13.1 Příprava k uskladnění

1. Nasadte kryt řetězu.
2. Výrobek úplně vyprázdněte.
3. Vyčistěte výrobek a zkontrolujte, zda není poškozený.

13.2 Přeprava

- Výrobek se smí přepravovat pouze za rukojeť k to-mu určenou.

14 Elektrické připojení

Instalovaný elektromotor je připojen v provozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN. Těmto předpisům musí odpovídat síťová přípojka zákazníka i použité prodlužovací kabely.

Upozornění:

• Výrobek splňuje požadavky normy EN 61000- 3-11 a podléhá zvláštním připojovacím podmínkám. To znamená, že použití libovolných, volně vybraných připojovacích bodů není přípustné.
• Výrobek může při špatných podmínkách sitě způsobit přechodné výkyvy napětí.
• Výrobek je určen výhradně k používání na přípoj-ných bodech, které a) nepřekračují maximální při-pustnou impedanci sitě „Z” (Zmax. = 0,415 Ω) ne-bob) mají trvalou proudovou zatížitelnost sitě nejméně 100 A na fázi.

- Vy jako uživatel se musíte ujistit, v případě potřeby i dotazem u svého dodavatele energie, zda váš připojovací bod, na kterém chcete výrobek provozovat, splňuje jeden ze dvou uvedených požadavků a) nebo b).

14.1 Důležitá upozornění

Při přetížení se motor sám vypne. Po určité době na vychladnutí (čas se liši) je možné motor znovu zapnout.

14.2 Poškozená elektrická přípojná vedení

U elektrických přípojných vedení často dochází k poškození izolace.

Jeho přičinami mohou být:

• Otlačená místa, je-li přípojné vedení vedeno oknem nebo štěrbinou ve dveřích,
• Místa zlomu kvůli nevhodnému upevnění nebo vedení připojného vedení,
• Zlomení kvůli přejetí přes přípojné vedení,
• Poškození izolace kvůli vytržení z nástěnné zásuvky,
• Praskliny v důsledku stárnutí izolace.

Takto vadná přípojná vedení nesmí být používána a kvůli poškození izolace jsou životu nebezpečná.

Pravidelně kontrolujte, zda elektrická přípojná vedení nejsou poškozená. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě.

Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN. Používejte pouze přípojná vedení se stejným označením „H05VV-F“.

Potisk typového označení na přívodním kabelu je povinný.

Bezpečnostní pokyny pro výměnu poškozených nebo vadných vedení pro připojení na síť

Typ připojení Y

Pokud je zapotřebí výměna vedení pro připojení na síť, musí to provést výrobce nebo jeho zástupce, aby se zabránilo bezpečnostním rizikům.

14.3 Motor na střídavý proud

• Sítové napětí musí být 230 V – 240V\~.
• Prodlužovací vedení do délky 25 m musí mít průřez 1,5 čtverečního milimetru.

15 Oprava & objednávka náhradních dílů

Je nutno dbát na to, že v případě tohoto výrobku následující díly podléhají opotřebení, které je dáno používáním nebo se tak děje přirozeně, příp. že na následující díly je pohlíženo jako na spotřební materiál.

POZOR

Podle zákona o záruce na výrobky neručíme za škody způsobené neodbornými opravami nebo nevyužitím originálních náhradních dílů.

Obratte se na oddělení služeb zákazníkům nebo autorizovaného odborníka. Totéž platí i pro součásti příslušenství.

Náhradní díly a příslušenství obdržíte v našem servisním středisku. Naskenujte k tomu QR kód na titulní straně.

15.1 Objednávání náhradních dílů

Při objednávání náhradních dílů je třeba vyplnit tyto údaje:

• Označení modelu
• Číslo výrobku
• Údaje na typovém štítku

Náhradní díly/příslušenství

Víčko olejové nádrže 3910207003

15.2 Přípustné řezací soupravy

Vodicí lišty:
Řetězová lišta Kangxin AP14-52-507P 3910207001
Řetězy pily:
Řetězy pily Kangxin 3/8LP-52 3910207002

16 Likvidace a recyklace

Upozornění k obalu

Balicí materiály jsou recyklova- telné. Obaly prosím likvidujte způsobem šetrným k životnímu prostředí.

Upozornění k zákonu o elektrických a elektronických zařízeních (ElektroG)

Odpadní elektrická a elektronická zařízení nepatří do domovního odpadu, ale musí se sbírat a likvidovat odděleně!

• Staré baterie nebo akumulátory, které nejsou na- pevno zabudované ve starém prístroji, musí být před odevzdáním bez poškození vyjmuty! Jejich likvidaci upravuje zákon o bateriích.
• Majitelé nebo uživatelé elektrických a elektronických zařízení jsou ze zákona povinni je po použití vrátit.
• Koncový uživatel je zodpovědný za vymazání svých osobních údajů ze starého zařízení určeného k likvidaci!

- Symbol přeškrtnuté popelnice znamená, že se odpadní elektrická a elektronická zařízení nesmí likvidovat společně s domovním odpadem.

- Elektrická a elektronická zařízení můžete bezplatně odevzdat na následujících místech:

• Veřejné skládky nebo sběrná místa odpadů (např. obecní stavební dvory)
  – LIDL nabízí možnosti vrácení přímo na pobočkách a v obchodech. Vrácení a likvidace jsou pro Vás zdarma.
  – Až tři kusy elektroodpadu od jednoho typu spotřebiče s délkou hrany maximálně 25 cm lze bezplatně vrátit výrobci, aniž by bylo nutné předtím zakoupit nový spotřebič od výrobce nebo jej odevzdat na jiném autorizovaném sběrném místě ve vašem okolí.

– Pro další doplňující podmínky zpětného odběru výrobců a distributorů se obratte na příslušný zákaznický servis.

• V případě, že výrobce dodá nový elektrospotřebič do soukromé domácnosti, může na žádost koncového uživatele zajistit bezplatný sběr elektroodpadu. Za tímto účelem kontaktujte zákaznický servis výrobce.
• Tato prohlášení se vztahují pouze na přístroje instalované a prodávané v zemích Evropské unie a podléhající evropské směrnici 2012/19/EU. V zemích mimo Evropskou unii mohou pro likvidaci elektroodpadu platit jiné předpisy.

O možnostech likvidace vysloužilého přístroje vám podá informace správa vaší obce nebo vašeho města.

Paliva a oleje

• Před likvidací výrobku je nutné vyprázdnit palivo-vou nádrž a nádrž na motorový olej!
• Palivo a motorový olej nepatří do domovního odpadu nebo odtoku, ale musí se zachycovat a likvidovat odděleně!
• Prázdné zásobníky oleje a paliva musí být zlikvidovány ekologicky.

17 Odstraňování poruch

Porucha Možná příčina Řešení
Nástroj nelze spustit. Sítová zástrčka není zapojena do sítě. Zasuňte síťovou zástrčku do elektrické zásuvky.
Vadný spínač pro zapnutí/vypnutí. Obratte se na náš servis.
Řetěz pily neběží. Zablokována brzda řetězu. Zkontrolujte brzdu řetězu, v případě potřeby uvolněte brzdu řetězu.
Špatný řezný výkon. Nesprávně namontovaný řetěz pily. Namontujte řetěz pily správně.
Nedostatečné napnutí řetězu. Zkontrolujte řetěz pily. Případně řetěz pily napněte.
Výrobek běží ztěžka/řetěz pily odskakuje.	Nedostatečné napnutí řetězu. Zkontrolujte řetěz pily. Případně řetěz pily napněte.
Řetěz pily se zahřívá, při rezání vzniká kouř, zabarvení lišty.	Příliš málo olej na řetěz pily.	Zkontrolujte olejovou automatiku. Případně doplňte olej na řetěz pily.
Nezvyklé vibrace	Řetězová lišta je volná.	Zkontrolujte pevné usazení řetězové lišty.

18 EU prohlášení o shodě Překlad originálního prohlášení o shodě

Výrobce:

Scheppach GmbH

Prohlašujeme na svou výlučnou odpovědnost, že zde popsaný výrobek odpovídá platným směrnicím a normám.

Značka: Parkside

Název výrobku: ELEKTRICKÁ ŘETĚZOVÁ PILA – PEKS 1600 C3

Č. výr. 3910207974, 3910207976 – 3910207980, 39102079915, 39102079959

Č. IAN 459177_2401

Sériové č. 01001 – 50810

Směrnice EU:

2006/42/ES, 2014/30/EU, 2000/14/ES & 2005/88/ES, 2011/65/EU*, (EU) 2015/863

* Výše popsaný předmět prohlášení splňuje předpisy směrnice 2011/65/EU Evropského parlamentu a Rady ze dne 8. června 2011 pro omezení používání určitých nebezpečných látek v elektrických a elektronických zařízeních.

Použité normy:

EN 62841-1:2015/A11:2022; EN 62841-4-1:2020;

EN IEC 55014-1:2021; EN IEC 55014-2:2021;

EN IEC 61000-3-2:2019/A1:2021;

EN IEC 61000-3-11:2019; EN IEC 63000:2018

2006/42/EG - Příloha IV

Notifikovaná osoba: TÜV SÜD Product Service GmbH

Ridlerstraße 65

80339 Mnichov

Německo

Číslo: 0123

Číslo certifikátu: M6A 011284 0455

2000/14/EG\_2005/88/EG - Príloha: V

Zaručená hladina akustického výkonu (L _WA ): 106 dB

Naměřená hladina akustického výkonu (L _WA ): 103,3 dB

Pracovník pověřený dokumentací:

Tobias Ihle

Günzburger Str. 69

D-89335 Ichenhausen

naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, velice toho litujeme a prosíme Vás, abyste se obrátili na náš zákaznický servis, jehož adresa je uvedena na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na níže uvedeném servisním čísle. Pro uplatňování nároků na záruku platí následující:

• Tyto záruční podmínky upravují dodatečný záruční servis. Vašich zákonných nároků na záruku se tato záruka netýká. Náš záruční servis je pro Vás bezplatný.
• Záruční servis se vztahuje výhradně na nedostatky, které lze odvodit z vad materiálu nebo výrobních vad a je také omezen pouze na odstranění těchto nedostatků, resp. výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Záruční smlouva tak není realizována, pokud byl přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Z naší záruky je dále vyloučeno poskytnutí náhrady za dopravní škody, škody způsobené nedodržováním montážního návodu nebo z důvodů neodborné instalace, nedodržování návodu k použití (jako např. připojení na chybné síťové napětí nebo druh proudu), nedovoleného nebo neodborného používání (jako např. přetížení přístroje nebo použití neschválených vložných nástrojů nebo příslušenství), nedodržování pokynů pro údržbu a bezpečnostních pokynů, vniknutí cizích těles do přístroje (jako např. písek, kameny nebo prach), použití násilí nebo poškození v důsledku cizích vlivů (jako např. škody způsobené pádem), jakož také běžného opotřebení způsobeného používáním.

Nárok na záruku zaniká, pokud bylo do přístroje již zasahováno

• Záruční doba činí 3 roky a začíná datem koupě přístroje. Nároky na záruku před vypršením záruční doby je třeba uplatňovat během dvou týdnů od zjištění defektu. Uplatňování nároků na záruku po vypršení záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede k prodloužení záruční doby, ani k zahájení nové záruční doby za provedený výkon pro přístroj nebo pro případné zamontované náhradní díly. Toto platí také v případě servisu v místě Vašeho bydliště.
• Pro uplatnění nároku ze záruky se prosím obraťte na adresu servisu uvedenou dole. Pokud se reklamace uplatňuje v záruční době, dáme Vám k dispozici formulář pro vrácení, pomocí kterého nám můžete vadný přístroj zdarma zaslat zpět. Popište nám prosím pokud možno přesně důvod reklamace. Je-li defekt přístroje v našem záručním servisu obsažen, obdržíte obratem opravený nebo nový přístroj.

Samozřejmě rádi za úhradu nákladů odstraníme defekty na přístroji, které nespadají nebo již nespadají do rozsahu záruky. K tomu nám přístroj prosím zašlete na naši servisní adresu.

Postup v případě záruky

Abyste zajistili rychlé vyřízení své žádosti, postupujte podle níže uvedených pokynů:

• Pro všechny dotazy si prosím připravte účtenku a číslo výrobku (např. IAN 459177_2401) jako doklad o nákupu.
• Číslo výrobku naleznete na typovém štítku na výrobku, na rytině na výrobku, na titulní straně návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně výrobku.
• V případě chyb funkce nebo jiných závad se nejprve telefonicky nebo e-mailem obratte na níže uvedené servisní oddělení.
• Poté můžete bezplatně zaslat výrobek označený jako vadný na adresu servisu, přiložit doklad o koupi (účtenku) a uvést, o jakou vadu se jedná a kdy k ní došlo.
• Tyto a mnoho dalších příruček si můžete prohlédnout a stáhnout na stránkách parkside-diy.com. Tento QR kód vás přenese přímo na stránky parkside-diy.com. Vyberte svou zemi a pomocí vyhledávací masky vyhledejte návody k obsluze. Zadejte číslo výrobku (IAN) 459177_2401, abyste získali přístup k návodu k obsluze vašeho výrobku.

Kontakt na servis (CZ):

Jméno: S&E Solutions s.r.o. - Zahrada v akci Moravská 1278

CZ - 57001 Litomyšl

Telefon: [phone]

E-mail: [e-mail]

Sídlo: Česká republika

PDF ONLINE parkside-diy.com

Obsah

1 Vysvetlenie symbolov na výrobku

Návod na obsluhu uchovávajte na bezpečnom mieste!

Upozornenie:

1. Sietová zástrčka
2. Zadná rukovät
3. Blokovanie zapnutia
4. Veko olejovej nádrže
5. Kryt retazového kolesa
   5a. Zachytávač retáze
6. Napínacie koliesko reťaze
7. Lišta (vodiaca lišta)
   7a. Vratná rozeta
8. Pílová retáz
9. Odl'ahčenie tahu
10. Zadná ochrana rúk

11. Zapínač/vypínač

12. Olejová nádrž

13. Ukazovatel' hladiny oleja
14. Predná rukovät
15. Ozubený doraz
16. Brzda retaze/predná ochrana rúk
17. Kryt vodiacej lišty
18. Retazové koleso
19. Svorník
20. Vodiaci čap
21. Priepust oleja

4 Rozsah dodávky

1 x Elektrická ret'azová píla

1 x Návod na obsluhu

1) Bezpečnost' na pracovisku

2) Elektrická bezpečnost'

Bezpečnostné upozornenia pre ret'azové píly

Všeobecné bezpečnostné upozornenia pre ret'azové pily

- Zapínač/vypínač (11) s okamžitým zastavením reťaze

– Pri uvolnení zapínača/vypínača sa výrobok okamžite vypne.

- Ozubený doraz (15)

6.2 Bezpečnost' okolia

Ak spozorujete neobvyklé zhoršenia stavu prstov, okamžite ukončite prácu a vyhladajte lekára.

7 Technické údaje

Hladina akustického tlaku L_pA	95,3 dB
Neistota merania K_pA	3 dB
Nameraná hladina akustického výkonu L_wA	103,3 dB
Zaručená hladina akustického výkonu L_wA	106 dB
Neistota merania K_wA	3 dB

Hodnoty vibrácií

Vibrácia ah
Predná rukovät 3,26 m/s	2
Zadná rukovät 3,51 m/s	2
Neistota merania K 1,5 m/s	2

Pred vykonaním nastavení na výrobku vždy vytiahnite sietovú zástrčku.

VAROVANIE

Nebezpečenstvo poranenia!

• Umiestnite výrobok na rovnú, priamu plochu.
• Pred použitím sa oboznámte s výrobkom na základe návodu na obsluhu.

Dbajte na to, aby okolitá teplota počas práce neprekročila 50 °C a neklesla pod -20 °C.

NEBEZPEČENSTVO

Nebezpečenstvo poranenia!

Ak sa výrobok zasekne, výrobok sa nepokúšajte vy-tiahnuť s použitím hrubej sily.

– Výrobok nikdy nepoužívajte jednou rukou!

Zapnutie

1. Na vypnutie pustite zapínač/vypínač (11).
2. Aktivujte brzdu reťaze (16).
3. Po každej práci s výrobkom nasadte dodaný kryt vodiacej lišty (17).

4. Ak výrobok nepoužívate, odpojte sietovú zástrčku od sietovej zásuvky.

5. Odstráňte predlžovací kábel* z odl'ahčenia od tahu (9).

* = nie nevyhnutne obsiahnuté v rozsahu dodávky!

Pred začatím práce skontrolujte hladinu oleja a funkciu mazania reťaze.

- Ked' začínate s pílením, zatlačte teleso refazovej píly proti kmeňu.

11.1 Správne držanie

NEBEZPEČENSTVO

Nebezpečenstvo poranenia!

11.3 Techniky pílenia

11.3.1 Ţahacie pílenie

Akonáhle začne strom padat, vytiahnite výrobok z rezu, vypnite motor, položte výrobok a opustite pracovisko po ústupovej ceste. Dávajte pozor na padajúce vetvy a nezakopnite.

11.3.6 Uvolnenie zaseknutej retazovej pily

Ak sa reťazová píla počas rezania zasekne, postupujte nasledovne:

12 Čistenie a údržba

VAROVANIE

12.2.5.1 Návod na ostrenie retáze

Híbkový doraz Pilník

13 Skladovanie a preprava

1. Namontujte ochranu retaze.
2. Úplne vyprázdnite výrobok.
3. Výrobok vyčistite a skontrolujte, či nie je poškodený.

13.2 Preprava

- Výrobok sa smie prepravovat len za rukovat určenú na tento účel.

Pri preťažení motora sa tento samočinne vypne. Po vychladení (časovo odlišné) je možné motor znovu zapnúť.

• Označenie modelu
• Číslo výrobku
• Údaje typového štítka

- Elektrické a elektronické zariadenia je možné bezplatne odovzdat na týchto miestach:

– LIDL vám ponúka možnosti vrátenia priamo v pobočkách a supermarketoch. Vrátenie a likvidáciu máte bezplatne.

- Pred likvidáciou výrobku sa musí palivová nádrž a nádoba na motorový olej vyprázdnit!

Označenie výrobku: ELEKTRICKÁ REŤAZOVÁ

PÍLA - PEKS 1600 C3

Č. výr. 3910207974, 3910207976 -

3910207980, 39102079915, 39102079959

Č. IAN 459177_2401

Sériové č. 01001 – 50810

Smernice EÚ:

2006/42/ES, 2014/30/EÚ, 2000/14/ES a 2005/88/ES, 2011/65/EÚ*, (EÚ) 2015/863

Zaručená hladina akustického výkonu (L _wA ): 106 dB

Vážená zákazníčka, vážený zákazník,

Sídlo: Česká republika

PDF ONLINE parkside-diy.com

Tartalomjegyzék
