HASZNÁLATI ÚTMUTATÓ GW-120EE MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméter leírása	Paraméter értéke
Precíziós mérleg	Gravírozó toll
Modell	MSW-GW-120EE
Tápfeszültség [V~] / frekvencia [Hz]	230/50
Névleges teljesítmény [W]	15
Védelmi osztály	II
Működési mód	S2-5min
fordulatsebesség [ford./perc]	7100
Méretek [szélesség x mélység x magasság; mm]	160 x 100 x 50
Súly [kg]	0,4

1. Általános leírás

A kézikönyv célja, hogy segítse a biztonságos és megbízható használatot. A termék szigorúan a műszaki előírásoknak megfelelően, a legújabb műszaki megoldások és alkatrészek felhasználásával, a legmagasabb minőségi előírások betartásával lett tervezve és legyártva.

ELINDÍTÁS ELÓTT FIGYELMESEN OLVASSA EL ÉS ÉRTELMEZZE EZEKET AZ UTASÍTÁSOKAT.

A készülék hosszú és megbízható működésének biztosítása érdekében ügyeljen arra, hogy a készüléket a jelen használati utasításban foglalt irányelvek szerint megfelelően üzemeltesse és karbantartsa. A használati útmutatóban szereplő műszaki adatok és specifikációk naprakészek. A gyártó fenntartja a jogot a minőség javítása érdekében történő változtatásokra. A műszaki fejlődést és a zajcsökkentés lehetőségét figyelembe véve a készüléket úgy tervezték és építették meg, hogy a zajkibocsátásból eredő kockázatokat a lehető legalacsonyabb szintre csökkentsék.

Jelmagyarázat

A termék megfelel a vonatkozó biztonsági előírásoknak.

Használat előtt ismerkedjen meg az utasítással!

Újrahasznosítható termék.

VIGYÁZAT! vagy FIGYELEM! vagy FIGYELEM! egy adott helyzet leírására. (általános figyelmeztető jel).

Viseljen védőszemüveget.

Használjon védőkesztyűt.

Viseljen munkavédelmi cipőt.

VIGYÁZAT! Vigyázat, áramütés veszélye áll fent!

VIGYÁZAT! Tüzveszély - gyúlékony anyagok!

II. védelmi osztályú eszközök dupla szigeteléssel.

Vigyázat! A forró felület égési sérülést okozhat!

VIGYÁZAT! A használati útmutató illusztrációi szemléltető jellegűek és bizonyos részletekben eltérhetnek a termék tényleges megjelenésétől.

2. A felhasználás biztonsága

VIGYÁZAT!

Olvassa el az összes biztonsági figyelmeztetést és utasítást. A figyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést vagy halált okozhat.

A figyelmeztetésekben és a használati utasítás leírásában az "eszköz" vagy "termék" kifejezés a következőkre utal Elektromos vésőgép

2.1. Elektromosságra vonatkozó biztonsági szabályok

a) A készülék villásdugójának illenie kell a konnektorba. A villásdugót semmilyen módon ne módosítsa. Az eredeti villásdugók és a megfelelő aljzatok csökkentik az áramütés kockázatát.
b) Ne érintse meg a készüléket vizes vagy nedves kézzel!
c) Ne használja a kábelt rendeltetésétől eltérően! Soha ne használja a készülék felemelésére vagy a konnektorból való kihúzásra! Tartsa a kábelt távol hőforrásoktól, olajtól, éles szélektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott vezetékek növelik az áramütés kockázatát.
d) Tilos a készülék használata, ha a tápkábel megsérült, vagy kopási jelek észlelhetők. A sérült tápkábelt szakképzett villanyszerelővel vagy a gyártó szervizével kell kicseréltetni.
e) Az áramütés elkerülése érdekében ne merítse a kábelt, a villásdugót vagy a készüléket vízbe vagy más folyadékba. Ne használja a készüléket nedves felületen. Tilos a készüléket nedves felületen használni.
f) FIGYELEM - ÉLETVESZÉLY! Tilos a berendezést tisztítás vagy használat során vízbe vagy egyéb folyadékba meríteni.
g) Ne használja a készüléket nagyon magas páratartalmú helyiségekben / víztartályok közvetlen közelében!
h) Tilos a készülék eláztatása. Vigyázat, áramütés veszélye áll fent!

2.2. Munkahelyre vonatkozó biztonsági szabályok

a) Tartsa rendben és jól megvilágítva a munkaterületet. A rendetlenség vagy a rossz megvilágítás balesetekhez vezethet. Legyen előrelató, figyeljen arra, hogy mit csinál, és használja a józan észt a készülék használatakor.
b) Ne használja a készüléket robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A készülék szikrázhat, és ezek meggyújthatják a port vagy a gyúlékony gőzöket.
c) Sérülés megállapításakor vagy rendellenesség esetén azonnal ki kell kapcsolni a készüléket, és jelenteni azt egy illetékes személynek.
d) Ha nem biztos abban, hogy a termék megfelelően működik-e, vagy ha sérülést talál rajta, vegye fel a kapcsolatot a gyártó szervizével!
e) A terméket csak a gyártó szervize javíthatja. Tilos önálló javításokat végezni a terméken!

f) Ha bizonytalan abban, hogy a termék megfelelően működik-e, vagy sérülést észlel, lépjen kapcsolatba a gyártó szervizével.
g) A berendezés javítását kizárólag a gyártó szervize végezheti. saját hatáskörben javítást végezni!
h) Órizze meg a használati útmutatót, mivel később is szüksége lehet rá. Ha a készüléket átadja egy következő tulajdonosnak, a használati útmutatót is át kell adni a termékkel együtt.
i) Tartsa távol a készüléket gyermekektől és háziállatoktól!

Ne Használat közben ügyeljen a gyermekek és a közelben tartózkodók testi

feledje! épségére!

2.3. Személyekre vonatkozó biztonsági szabályok

a) Ne kezelje ezt a készüléket, ha fáradt, beteg, vagy olyan alkohol, kábítószer vagy gyógyszer hatása alatt áll, amely befolyásolhatja a készülék kezelési képességét.
b) A készüléket csak olyan személyek üzemeltethetik, akik fizikailag alkalmasak, képesek a készülék üzemeltetésére, megfelelő képzettséggel rendelkeznek, és akik elolvasták ezt a használati útmutatót, valamint munkavédelmi és egészségügyi képzésben részesültek.
c) A készüléket nem használhatják csökkent szellemi, érzékszervi vagy értelmi képességekkel rendelkező személyek (beleértve a gyermekeket is), illetve olyan személyek, akiknek nincs tapasztalatuk és/vagy ismereteik, kivéve, ha felügyelet alatt állnak, vagy a biztonságukért felelős személy utasította őket a készülék működtetésére.
d) A készüléket csak olyan személyek üzemeltethetik, akik fizikailag alkalmasak, képesek a készülék üzemeltetésére, megfelelő képzettséggel rendelkeznek, és akik elolvasták ezt a használati útmutatót, valamint munkavédelmi és egészségügyi képzésben részesültek.
e) Legyen óvatos, használja a józan eszét a készülék használata során. Egy pillanatnyi figyelmetlenség a működés közben súlyos személyi sérülést okozhat.
f) Ne becsülje túl képességeit. Mindenkor tartsa fenn teste egyensúlyát. Ez lehetővé teszi váratlan helyzetekben a készülék jobb irányítását.
g) A készülék nem játék. Ügyeljen rá, hogy gyermekek ne játsszanak az eszközzel!
h) Ne dugja be kezét, se más tárgyat a működő berendezés belsejébe!

2.4. A készülék biztonságos használata

a) Ne terhelje túl a berendezést! Az adott alkalmazásnak megfelelő eszközöket használja! A helyesen kiválasztott termék jobban és biztonságosabban végzi el azt a munkát, amelyre tervezték.
b) Ne használja a készüléket, ha a be-/kikapcsoló nem működik megfelelően (nem kapcsol be és ki). A kapcsolóval nem vezérelhető készülékek veszélyesek, nem alkalmasak a használatra és meg kell őket javítani.
c) A beállítások módosítása, tartozékok cseréje vagy a szerszám félrerakása előtt húzza ki a villásdugót a konnektorból. Ez a óvintézkedés csökkenti a véletlen bekapcsolás kockázatát.
d) Beállítás, tisztítás vagy szervizelés előtt válassza le a készüléket a tápellátásról. Ez a óvintézkedés csökkenti a véletlen bekapcsolás kockázatát.
e) Használaton kívül a berendezést olyan helyen tárolja, ahol gyermekek és a berendezést vagy a használati útmutatót nem ismerő személyek számára elérhetetlen! A berendezés veszélyes a gyakorlatlan felhasználók kezében.

f) A készülék gyermekektől elzárva tartandó.

g) A készülékek javítását és karbantartását csak szakképzett személyek végezhetik, kizárólag eredeti cserealkatrészek használatával. Ez biztosítja a biztonságos használatot.

h) A készülék működési integritásának biztosítása érdekében tilos eltávolítani a gyári burkolatot vagy a csavarokat.

i) Ne hagyja felügyelet nélkül a készüléket, amíg be van kapcsolva. j) Rendszeresen tisztítsa meg a készüléket, hogy megakadályozza a szennyeződések felhalmozódást. k) A készülék nem játék. Gyermekem nem végezhetik felnőtt felügyelete nélkül a tisztítási vagy karbantartási munkálatokat.

I) Tilos módosítani a készülék felépítését paramétereinek vagy kialakításának megváltoztatása érdekében.

m) Tartsa távol a készülékeket tűztől és más hőforrásoktól.

n) Ne terhelje túl a berendezést!

VIGYÁZAT! Annak ellenére, hogy a készülék minél biztonságosabbra lett tervezve, fel lett szerelve megfelelő biztonsági eszközökkel, valamint a felhasználó biztonságát óvó plusz elemek használatának ellenére is fennáll a baleset vagy sérülés veszélye a készülékkel való munka során. A termék használata során járjon el óvatosan és a józan ész szabályai szerint!

3. Használati utasítás

A gravírozó egy olyan eszköz, amelyet üvegre, fémre, fára vagy műanyagra történő gravírozásra terveztek.

A termék kizárólag otthoni használatra készült!

A felhasználó felelős a nem rendeltetésszerű használatból eredő bármilyen kárért.

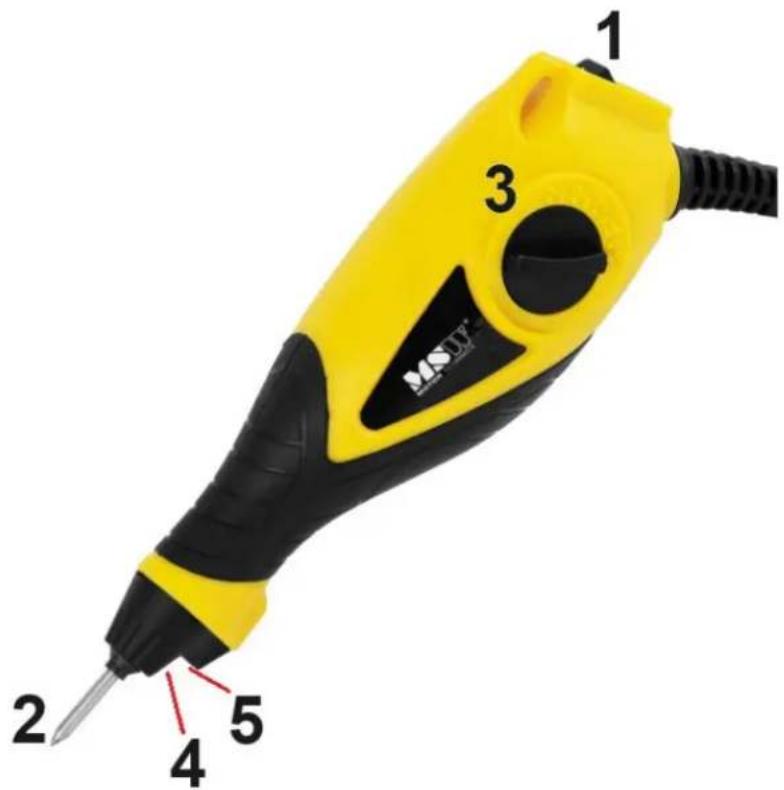

3.1. Termék áttekintés

1 3 2 4 5 MSUY®

1 - Főkapcsoló:

3 - Löketbeállító gomb:

4 - csúcskioldó csavar / 5 - LED-es lámpa:

4 5

3.2. Beüzemelés előtt

BERENDEZÉS ELHELYEZÉSE:

A készülék környezetének hőmérséklete nem haladhatja meg a 40°C-ot, és páratartalma nem haladhatja meg a 85%-ot. A készüléket úgy kell elhelyezni, hogy a jó légáramlás biztosítva legyen. A készülék mindegyik falától legalább 10 cm távolságot kell tartani. Tartsa távol a készüléket bármilyen forró felülettől. A készüléket mindig vízszintes, stabil, tiszta, tűzálló és száraz felületen, gyermekek és szellemi, érzékszervi vagy értelmi fogyatékos személyek számára elérhetetlen helyen üzemeltesse. A készüléket úgy helyezze el, hogy a főcsatlakozó bármikor elérhető legyen. Ellenőrizni kell, hogy a készülék tápellátása megfelel-e az adattáblán megadott adatoknak!

3.3. A készülék használata

Ne gyakoroljon túl nagy nyomást a gravírozás során.

VIGYÁZAT: Az ebben a kézikönyvben nem ajánlott tartozékok vagy tartozékok használata személyi sérülés veszélyével járhat. A szerszám helyes használatához be kell tartani a jelen kézikönyvben található biztonsági előírásokat, telepítési utasításokat és kezelési utasításokat. A készüléket használó és szervizelő minden személynek el kell olvasnia ezt a kézikönyvet, és tájékoztatni kell a lehetséges veszélyekről. Gyermekek és kiskorúak nem használhatják ezt az eszközt. A gyermekeket mindig felügyelni kell, ha a szerszám használatának területén tartózkodnak. Az Ön régiójában érvényes balesetvédelmi előírásoknak is meg kell felelni. Ugyanez vonatkozik az általános egészségügyi és biztonsági szabályokra is.

A gyártó nem vállal felelősséget a szerszámon végzett változtatásokért, illetve az ilyen változtatásokból eredő károkért.

Még ha az eszközt rendeltetésszerűen használják is, nem lehetséges az összes fennmaradó kockázati tényezőt kiküszöbölni. A szerszám tervezése és felépítése miatt a következő veszélyek fordulhatnak elő:

• A tüdő sérülése, ha nem viselünk hatékony porvédő maszkot.
  • Halláskárosodás, ha nem visel hatékony fülvédőt.
• Szemkárosodás, ha nem visel védőszemüveget.
• Sérülésveszély, ha a kezeket nem tartják távol a vágószerszámoktól.

3.3.1. A vésőhegy felszerelése

VIGYÁZAT: Mielőtt bármilyen beállítási vagy karbantartási tevékenységet végez, válassza le a készüléket az áramforrásról.

a) Lazítsa meg a csúcskioldó csavart (4) az óramutató járásával ellentétes irányban elforgatva egy laposfejű csavarhúzóval.
b) Egy új gravírozóhegy (2) beszereléséhez helyezze be a hegyet a gravírozógép furatának közepén keresztül, ügyelve arra, hogy a hegy teljesen a házba kerüljön. Az új hegynek körülbelül 8,5 mm-re kell kiemelkednie a ház végéből.
c) Az óramutató járásával megegyező irányban elforgatva húzza meg teljesen a csúcskioldó csavart (4).

3.3.2. Tevékenység

VIGYÁZAT: A szerszám használatakor mindig viseljen védőszemüveget.

a) A gép használata előtt győződjön meg arról, hogy a gravírozóhegy fel van-e szerelve.
b) Csatlakoztassa a készülék dugaszát a tápegységhez, és a hüvelykujjával nyomja meg erősen tartva a be-/kikapcsoló főkapcsolót (1).

VIGYÁZAT! A szerszám bekapcsolásához nyomja felfelé a főkapcsolót (1) az (l) állásba. A szerszám kikapcsolásához nyomja le a főkapcsolót (1) az (O) állásba.

Tartsa a készüléket ferdén, mintha tollat tartana. Vésés közben ne nyomja erősen, csak enyhe nyomást gyakoroljon, miközben a hegyet a készülő munkára vezeti.

3.3.3. A vésés mélységének beállítása

a) A gép oldalán található löketbeállító gomb (3) szabályozza a löket hosszát és a vésési mélységet.
b) A pontos jelölés eléréséhez fordítsa a löketbeállító gombot (3) az óramutató járásával ellentétes irányba az "1" állásba.
c) A mélyebb, vastagabb jelölés eléréséhez fordítsa a löketbeállító gombot (3) az óramutató járásával megegyező irányba az "5" állásba.
d) VIGYÁZAT! A munka megkezdése előtt ajánlott a gravírozási beállításokat a szemétbe szánt tárgyon gyakorolni.

3.4. Tisztítás és karbantartás

a) Minden tisztítás, beállítás vagy tartozékcsere előtt, valamint akkor is, ha a készüléket nem használja, húzza ki a hálózati csatlakozót, és hagyja teljesen kihülni a készüléket.

• Várja meg, amíg a forgó elemek leállnak.

b) A felületek tisztítására csak maró anyagoktól mentes tisztítószereket szabad használni.

c) A készüléket hűvös és száraz helyen, nedvességtől és közvetlen napfénytől védve kell tárolni.

d) Tilos a készüléket vízsugárral fröcskölni, vagy vízbe meríteni.

e) Ügyeljen arra, hogy víz ne kerülhessen a készülék házába.

f) A szellőzőnyílásokat kefével és sűrített levegővel kell tisztítani.

g) A készüléket rendszeresen ellenőrizni kell, hogy nincsenek-e raja sérülések és megfelelően működik-e.

h) A tisztításhoz nedves, puha rongyot kell használni.

i) Ne használjon éles és/vagy fémtárgyakat (pl. drótkefét vagy fémspatulát), mivel ezek károsíthatják a készüléket alkotó anyag felületét.

j) Ne tisztítsa a készüléket savas anyagokkal, orvosi szerekkel, hígítókkal, üzemanyaggal, olajokkal vagy más vegyszerekkel. Ez károsíthatja a készüléket.

A HASZNÁLT KÉSZÜLÉKEK UTILIZÁLÁSA

Az élettartam lejárta után a terméket tilos a hagyományos háztartási hulladékkal együtt kidobni, ehelyett át kell adni elektromos és elektronikai berendezések újrahasznosítására szakosodott gyűjtőpontra. Ezt a

terméken, a használati utasításon vagy a csomagoláson található szimbólum jelzi. A készülékben használt anyagok a jelölésüknek megfelelően újrahasznosíthatóak. A hulladékgépek újrafelhasználásával, újrahasznosításával vagy más felhasználási formák alkalmazásával Ön jelentősen hozzájárul környezetünk védelméhez.

A helyi hatóságoknál tájékozódhat a használt eszközök helyi hulladékkezelő gyűjtőhelyéről.
