KÄYTTÖOHJE GW-120EE MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	Kaiverruskynä - sähkökäyttöinen
Malli	MSW-GW-120EE
Syöttöjännite [V~] / taajuus [Hz]	230/50
Nimellisteho [W]	15
Suojausluokka	II
Toimintamalli	S2-5min
Pyörimisnopeus [kierr./min.]	7100
Mitat (leveys x syvyys x korkeus) [mm]	160 x 100 x 50
Paino [kg]	0,4

1. Yleiskuvaus

Käyttöohje on tarkoitettu auttamaan tuotteen turvallisessa ja luotettavassa käytössä. Tuote on suunniteltu ja valmistettu tarkkojen teknisten ohjeiden mukaisesti, käyttäen viimeisintä teknologiaa ja komponentteja sekä noudattaen korkeimpia laatustandardeja.

ENNEN KÄYTÖN ALOITTAMISTA TÄMÄ OPAS ON LUETTAVA HUOLELLISESTI JA SEN SISÄLTÖ TULEE YMMÄRTÄÄ JA SISÄISTÄÄ.

Laitteen pitkän ja luotettavan toiminnan varmistamiseksi on välttämätöntä huolehtia sen oikeanlaisesta käytöstä ja huollosta tämän käyttöohjeen sisältämien ohjeiden mukaisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajantasaisia. Valmistaja pidättää oikeuden muutoksiin laadun parantamiseksi. Ottaen huomioon tekninen kehitys ja mahdollisuudet vähentää melua, yksikkö on suunniteltu ja rakennettu siten, että melupäästöistä aiheutuvat riskit ovat mahdollisimman pienet.

Symbolien selitykset

CE !

Tuote täyttää sitä koskevien turvallisuusstandardien vaatimukset.

Lue käyttöohje ennen käyttöä.

Tuote on kierrätettävä.

VAROITUS! tai VAROITUS! tai MUISTA! kuvailee tiettyä tilannetta (yleinen varoitusmerkki)

Käytä suojalaseja.

Käytä suojakäsineitä

Käytä turvajalkineita.

HUOMIO! Sähköiskun vaara!

HUOMIO! Tulipalon vaara - helposti syttyvät materiaalit!

Suojausluokan II laitteet kaksoiseristyksellä.

Huomio! Kuuma pinta voi aiheuttaa palovammoja.

HUOMIO! Tämän oppaan luvut ovat vain havainnollistavia ja saattavat poiketa joissakin yksityiskohdissa tuotteen todellisesta ulkonäöstä.

2. Käyttöturvallisuus

HUOMIO! Lue kaikki turvallisuutta koskevat varoitukset ja ohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon, vakaviin vammahiin tai kuolemaan.

Varoituksissa ja ohjeiden kuvauksessa oleva termi "laite" tai "tuote" viittaa Sähköinen kaiverrus

2.1. Sähköturvallisuus

a) Tämän laitteen pistokkeen on sovittava pistorasiaan. Älä muokkaa pistotulppaa millään tavalla. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa.
b) Älä kosketa laitetta märillä tai kosteilla käsillä.
c) Älä käytä virtajohtoa epääsiallisella tavalla. Älä koskaan käytä sitä laitteen kantamiseen tai pistokkeen irrottamiseksi pistorasiasta. Pidä johto poissa lämmönlähteistä, öljystä, terävistä reunoista tai liikkuvista osista. Vahingoittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
d) Laitteen käyttö on kielletty, jos virtajohto on vaurioitunut tai siinä on selviä kulumisen merkkejä. Vaurioituneen virtajohdon vaihto on annettava pätevän sähköasentajan tai valmistajan huollon tehtäväksi
e) Sähköiskun välttämiseksi älä upota kaapelia, pistoketta tai itse laitetta veteen tai muuhun nesteeseen. Älä käytä laitetta märillä pinnoilla.
f) VAROITUS – HENKIVAARA! Kun puhdistat tai käytät laitetta, älä koskaan upota sitä veteen tai muihin nesteisiin.
g) Älä käytä laitetta tiloissa, joissa on erittäin korkea kosteus / vesisäiliöiden välittömässä läheisyydessä!
h) Älä anna laitteen kastua. Sähköiskun vaara!

2.2. Turvallisuus työpaikalla

a) Pidä työalue siistinä ja hyvin valaistuna. Epäjärjestys tai huono valaistus voivat johtaa onnettomuuksiin. Ole ennakoiva, katso mitä olet tekemässä ja käytä maalaisjärkeä käyttäessäsi laitetta.
b) Älä käytä laitetta räjähdysvaarallisissa tiloissa, joissa on esimerkiksi helposti syttyviä nesteitä, kaasuja tai pölyä. Laite tuottaa kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
c) Jos laitteen toiminnassa ilmenee vaurioita tai epäsäännöllisyyksiä, sammuta se välittömästi ja ilmoita siitä valtuutetulle henkilölle.
d) Jos olet epävarma siitä, toimiiko tuote kunnolla tai havaitaan vaurioituneen, ota yhteyttä valmistajan tekniseen palveluun.
e) Vain valmistajan huoltopalvelu saa korjata laitteen. Omatoimisia korjauksia ei saa tehdä!

f) Jos sinulla on epäilyksiä, toimiiko laite asianmukaisesti, tai toteat, että laitteessa on vaurioita, ota yhteyttä valmistajan huoltoon.
g) Laitteen korjaukset saa suorittaa vain valmistajan huoltopalvelu. Älä yritä korjata tuotetta itse!
h) Säilytä tämä käsikirja tulevaa tarvetta varten. Jos tuote luovutetaan kolmansille osapuolille, myös käyttöohje on luovutettava tuotteen mukana.
i) Pidä laite poissa lasten ja eläinten ulottuvilta.

Muista! Pidä lapset ja muut sivulliset turvassa laitteen käytön aikana.

2.3. Henkilökohtainen turvallisuus

a) Älä käytä tätä laitetta, jos olet väsynyt, sairas tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena, jotka voivat heikentää kykyäsi käyttää laitetta.
b) Laitetta voivat käyttää henkilöt, jotka ovat fyysisesti hyväkuntoisia, pystyvät käyttämään sitä ja jotka ovat asianmukaisesti koulutettuja ja jotka ovat lukeneet tämän käyttöohjeen ja jotka on koulutettu työturvallisuuteen ja -terveyteen.
c) Laitetta ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joilla on alentunut henkinen, sensorinen tai älyllinen toimintakyky tai henkilöt, joilla ei ole kokemusta ja/tai tietoa, ellei heidän turvallisuudestaan vastaava henkilö valvo heitä tai opasta heitä käyttää laitetta.
d) Laitetta voivat käyttää henkilöt, jotka ovat fyysisesti hyväkuntoisia, pystyvät käyttämään sitä ja jotka ovat asianmukaisesti koulutettuja ja jotka ovat lukeneet tämän käyttöohjeen ja jotka on koulutettu työturvallisuuteen ja -terveyteen.
e) Ole varovainen ja käytä tervettä harkintaa koneen käytön aikana. Hetken huolimattomuus toimenpiteen aikana voi johtaa vakavaan henkilövahinkoon.
f) Ei saa yliarvioida omia mahdollisuuksia. Pidä kehosi koko ajan vakaana ja tasapainossa. Se mahdollistaa laitteen paremman hallinnan odottamattomissa tilanteissa.
g) Tuote ei ole lelu. Lapsia tulee tarkkailla, jotta he eivät leiki tuotteella.
h) Älä laita käsiäsi tai mitään esineitä juoksulaitteen sisään!

2.4. Laitteen turvallinen käyttö

a) Älä ylikuormita laitetta. Käytä tähän sovellukseen sopivia työkaluja. Oikein valittu tuote tekee paremman ja turvallisemman työn, jota varten se on suunniteltu.
b) Älä käytä laitetta, jos ON/OFF-kytkin ei toimi kunnolla (ei käynnisty tai sammu). Laitteita, joita ei voida ohjata kytkimellä, ovat vaarallisia. Niitä ei saa käyttää ja ne pitää korjata.
c) Irrota pistoke pistorasiasta ennen kuin teet mitään säätöjä, vaihdat varusteita tai asetat työkaluja. Tämä ehkäisytoimenpide vähentää tahattoman käynnistämisen riskiä.
d) Irrota laite virtalähteestä ennen säätöä, puhdistusta tai huoltoa. Tämä ehkäisytoimenpide vähentää tahattoman käynnistämisen riskiä.
e) Säilytä käyttämätön tuote poissa lasten ja sellaisten henkilöiden ulottuvilta, jotka eivät tunne laitetta tai tätä ohjekirjaa. Tuotteet ovat vaarallisia, kun niitä käyttävät kokemattomat käyttäjät.

f) Pidä tuote poissa lasten ulottuvilta.

g) Tuotteen korjauksen ja huollon saa suorittaa vain pätevä henkilö käyttäen ainoastaan alkuperäisvaraosia. Se varmistaa turvallisen käytön.
h) Älä poista tehtaalla asennettuja kansia tai löysää ruuveja varmistaaksesi laitteen suunnitellun toiminnan eheyden.
i) Älä jätä laitetta päälle kytkettynä ilman valvontaa.
j) Puhdista laite säännöllisesti estääksesi pysyvän lian kertymisen.
k) Tuote ei ole lelu. Lapset eivät saa puhdistaa ja huoltaa laitetta ilman aikuisen valvontaa.
I) Älä peukaloi laitetta muuttaaksesi sen suorituskykyä tai rakennetta.
m) Pidä tuote etäällä syttymis- ja lämmönlähteistä.
n) Älä ylikuormita laitetta.

HUOMIO! Siitä huolimatta, että laite on suunniteltu siten, että se olisi turvallinen, että siinä olisi riittävät suojat, ja käyttäjän lisäturvaelementtien käytöstä huolimatta, on edelleen olemassa pieni onnettomuus- tai loukkaantumisriski laitteen käytön aikana. Varovaisuutta ja tervettä järkeä suositellaan tuotetta käytettäessä.

3. Käyttöohjeet

Kaivertaja on lasiin, metalliin, puuhun tai muoviin kaivertamiseen tarkoitettu laite.

Tuote on tarkoitettu vain kotikäyttöön!

Käyttäjällä on vastuu kaikista vahingoista, jotka aiheutuvat käyttötarkoituksen vastaisesta käytöstä.

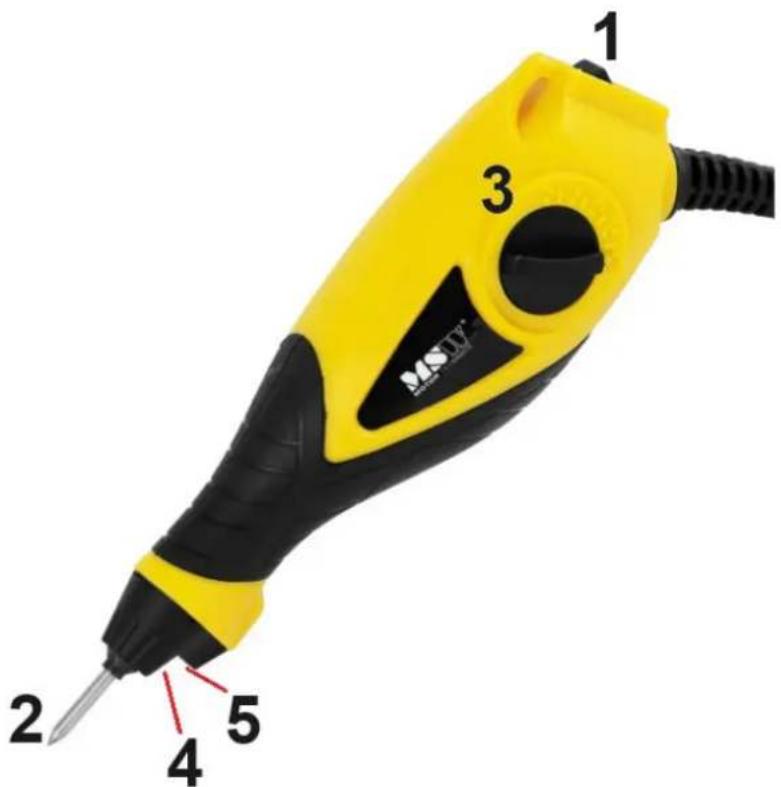

3.1. Tuotteen yleiskatsaus

1 3 2 4 5 MSTV

1 - Pääkytkin:

3 - Iskun säätönuppi:

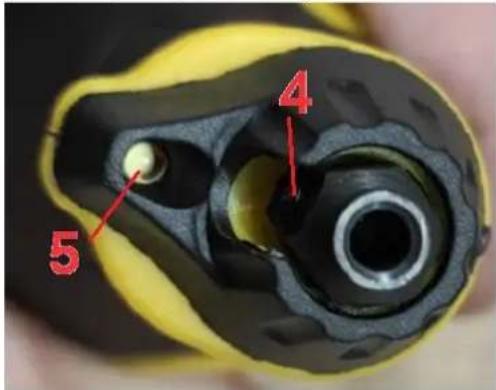

4 - Kärjen vapautusruuvi / 5 - LED-valo:

4 5

3.2. Käyttöön valmistelu

Laitteen sijoittaminen

Ympäristön lämpötila ei saa ylittää 40 °C ja ilmankosteus enintään 85 %. Laite on sijoittava siten, että se varmistaa hyvän ilmankierron. Säilytä vähintään 10 cm:n etäisyys laitteen mistä tahansa seinästä. Laite on pidettävä etäällä kuumista pinnoista. Käytä laitetta aina tasaisella, vakaalla, puhtaalla, tulenkestävällä ja kuivalla alustalla ja poissa lasten ja henkisesti, aistillisesti tai älyllisesti vammaisten henkilöiden ulottuvilta. Sijoita laite niin, että pääpistokkeeseen pääsee milloin tahansa käsiksi. Pitää muistaa, että laitteen virransyöttö vastaa laitekilvessä annettuja tietoja!

3.3. Laitteen käyttö

Älä käytä liikaa painetta kaivertaessasi.

VAROITUS! Muiden kuin tässä oppaassa suositeltujen lisävarusteiden tai lisälaitteiden käyttö voi aiheuttaa henkilövahinkojen vaaran. Jotta tätä työkalua voidaan käyttää oikein, on noudatettava tässä käsikirjassa olevia turvallisuusmääräyksiä, asennusohjeita ja käyttöohjeita. Kaikkien laitetta käyttävien ja huoltavien henkilöiden on luettava tämä käsikirja ja heitä on kerrottava mahdollisista vaaroista. Lapset ja alaikäiset eivät saa käyttää tätä työkalua. Lapsia tulee valvoa koko ajan, jos he ovat alueella, jossa työkalua käytetään. On myös noudatettava alueellasi voimassa olevia tapaturmantorjuntamääräyksiä. Sama koskee yleisiä terveys- ja turvallisuussääntöjä.

Valmistaja ei ole vastuussa mistään työkaluun tehdyistä muutoksista tai niistä aiheutuvista vaurioista. Vaikka työkalua käytettäisiin tarkoitetulla tavalla, kaikkia jäljellä olevia riskitekijöitä ei voida poistaa. Työkalun suunnittelusta ja rakenteesta johtuen seuraavat vaarat voivat ilmetä:

• Keuhkovaurio, jos tehokasta pölynaamaria ei käytetä.
• Kuulovaurioita, jos tehokkaita kuulosuojaimia ei käytetä.
• Silmävauriot, jos suojalaseja ei käytetä.
• Loukkaantumisvaara, jos käsiä ei pidetä poissa leikkaustyökaluista.

3.3.1. Kaiverruskärjen asennus

VAROITUS! Ennen kuin teet mitään säätö- tai huoltotoimenpiteitä, irrota laite virtalähteestä.

a) Löysää kärjen vapautusruuvia (4) kiertämällä sitä vastapäivään litteällä ruuvimeisselillä.
b) Uuden kaiverruskärjen (2) asentamiseksi työnnä kärki kaiverruskoneen reiän keskelle ja varmista, että kärki on työnnetty kokonaan koteloon. Uuden kärjen tulee työntyä esiin noin 8,5 mm kotelon päästä.
c) Kiristä kärjen vapautusruuvi (4) kokonaan kiertämällä sitä myötäpäivään.

3.3.2. Käyttö

VAROITUS! Käytä aina suojalaseja käyttäessäsi tätä työkalua.

a) Ennen kuin käytät konetta, varmista, että kaiverruskärki on asennettu.
b) Liitä laitteen pistoke virtalähteeseen ja paina tiukasti päävirtakytkintä (1) peukalolla.

HUOMIO! Käynnistä työkalu painamalla pääkytkintä (1) ylöspäin asentoon (I). Sammuta työkalu painamalla pääkytkin (1) alas asentoon (O).

Pidä laitetta vinossa samalla tavalla kuin kynää. Älä paina voimakkaasti kaivertaessasi, käytä kevyttä painetta ohjaaessasi kärkeä keskeneräisen työn päälle.

3.3.3. Kaiverrussyvyyden säätö

a) Koneen sivulla oleva iskun säätönuppi (3) säätelee iskun pituutta ja kaiverrussyvyyttä.
b) Saadaksesi tarkan merkin, käännä iskunsäätönuppia (3) vastapäivään "1"-asentoon.
c) Saadaksesi syvemmän ja paksumman merkin, käännä iskunsäätönuppia (3) myötäpäivään asentoon "5".
d) HUOMIO! Ennen työn aloittamista on suositeltavaa harjoitella kaiverrusasetuksia roskakoriin tarkoitettuun esineeseen.

3.4. Puhdistaminen ja huolto

a) Ennen jokaista puhdistusta, säätöä, varusteen vaihtoa ja myös silloin, kun laitetta ei käytetä, pistoke on irrotettava pistorasiasta ja laitteen on annettava jäähtyä täydellisesti.
- Odota, kunnes pyörivät osat pysähtyvät.
b) Käytä pintojen puhdistamiseen vain puhdistusaineita, jotka eivät sisällä syövyttäviä aineita.
c) Laite on säilytettävä kuivassa ja viileässä paikassa suojassa kosteudelta ja suoralta auringonvalolta.
d) Laitteen ruiskuttaminen vedellä tai upottaminen veteen on kielletty.
e) Muista, että laitteeseen ei saa päästää vettä kotelossa olevien ilmanvaihtoaukkojen kautta.
f) Ilmanvaihtoaukot pitää puhdistaa harjalla ja paineilmalla.
g) Tuote on tarkastettava säännöllisesti sen teknisen kunnon ja kaikkien vaurioiden suhteen.
h) Käytä puhdistamiseen pehmeää ja kosteaa puhdistusliinaa.
i) Älä käytä teräviä ja/tai metalliesineitä (esim. teräsharjaa tai metallilastalla), koska ne voivat vahingoittaa laitteen materiaalin pintaa.
j) Älä puhdista laitetta happamilla aineilla, lääkeaineilla, ohentimilla, polttoaineella, öljyllä tai muilla kemikaaleilla. Se voi vahingoittaa laitetta.

KÄYTETTYJEN LAITTEIDEN HÄVITTÄMINEN.

Kun käyttöaika on päättynyt, tätä tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana, vaan se pitää toimittaa kierrätystä varten sähkö- ja elektroniikkalaitteiden keräyspisteeseen. Tämä ilmaistaan tuotteessa, käyttöohjeessa tai pakkauksessa olevalla symbolilla. Tässä laitteessa käytetyt materiaalit ovat kierrätettäviä niiden merkintöjen mukaan. Käyttämällä uudelleen, kierrättämällä tai käyttämällä muita jätekoneita, autat merkittävästi ympäristömme suojelua.

Paikallinen viranomainen antaa sinulle tietoja käytettyjen laitteiden asianmukaisesta jätepisteestä.
