BRUKSANVISNING GW-120EE MSW

3.3.1. Montering av graveringsspissen

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Tekniska data

Parameterbeskrivning	Parametervärde
Produktnamn	Gravyrpenna - elektrisk
Modell	MSW-GW-120EE
Matningsspänning [V~] / frekvens [Hz]	230/50
Nominell effekt [W]	15
Skyddsklass	II
Driftsätt	S2-5 min
Varvtal [varv/min]	7100
Mätt (bredd x djup x höjd) [mm]	160 x 100 x 50
Vikt [kg]	0,4

1. Allmän beskrivning

Denna bruksanvisning är avsedd att vara ett stöd för en säker och tillförlitlig användning. Produkten är konstruerad och tillverkad strikt enligt tekniska anvisningar, med hjälp av den senaste tekniken och de senaste komponenterna och enligt de högsta kvalitetsstandarderna.

LÄS NOGGRANT IGENOM OCH FÖRSTÅ DENNA BRUKSANVISNING INNAN ARBETET PÅBÖRJAS.

För att säkerställa en lång livslängd och tillförlitlig drift av maskinen ska du se till att den används och underhålls på rätt sätt enligt anvisningarna i bruksanvisningen. De tekniska data och specifikationer som anges i denna bruksanvisning är aktuella. Tillverkaren förbehåller sig rätten att göra ändringar för att förbättra kvaliteten. Med beaktande av tekniska framsteg och möjligheten att begränsa buller har utrustningen utformats och byggts så att risker på grund av bulleremission minskas till lägsta möjliga nivå.

Förklaring av symbolerna

Produkten uppfyller kraven i de tillämpliga säkerhetsstandarderna.

Läs bruksanvisningen före användning.

Återvinningsbar produkt.

VARNING! eller WARNING! eller KOM IHÅG! beskriver en given situation (allmän varningsskylt)

Använd skyddsglasögon.

Använd skyddshandskar.

Använd skyddande skodon.

OBS! Risk för elektrisk stöt!

Apparater med skyddsklass II och dubbel isolering.

OBS! Heta ytor kan orsaka brännskador!

OBS! Siffrorna i denna handbok är endast illustrativa och kan avvika i vissa detaljer från produktens faktiska utseende.

2. Säkerhet vid användning

OBS!

Läs alla säkerhetsvarningar och instruktioner. Om varningarna och instruktionerna inte följs kan det leda till elektriska stötar, brand och/eller allvarliga personskador eller dödsfall.

Termen "enhet" eller "produkt" i varningarna och beskrivningen av instruktionerna avser Elektrisk gravör

2.1. Elsäkerhet

a) Kontakten till denna enhet måste passa i uttaget. Modifiera aldrig stickproppen på något sätt. Original stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Vidrör inte apparaten med våta eller fuktiga händer.
c) Använd inte sladden på ett felaktigt sätt. Använd den aldrig för att bära enheten eller för att dra ut kontakten ur uttaget. Håll sladden borta från värmekällor, olja, vassa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt.
d) Utrustningen får inte användas om nätsladden är skadad eller visar synliga tecken på slitage. En skadad nätsladd ska bytas ut av behörig elektriker eller tillverkarens servicerepresentant.
e) För att undvika elektriska stötar, doppa inte ner kabeln, kontakten eller själva enheten i vatten eller annan vätska. Använd inte apparaten på våta ytor.
f) FÖRSIKTIGHET – LIVSFARA! När du rengör eller använder apparaten, doppa den aldrig i vatten eller andra vätskor.
g) Använd inte apparaten i rum med mycket hög luftfuktighet / i omedelbar närhet av vattentankar!
h) Låt inte utrustningen bli våt. Risk för elektrisk stöt!

2.2. Säkerhet på arbetsplatsen

a) Håll arbetsområdet snyggt och väl upplyst. Oordning eller bristfällig belysning på arbetsplatsen kan leda till olyckor. Var förutseende, titta på vad du gör och använd sunt förnuft när du använder enheten.
b) Använd inte utrustningen i explosiv miljö, exempelvis i närheten av brännbara vätskor, gaser eller damm. Apparaten skapar gnistor som kan antända damm eller ångor.
c) Om du upptäcker skador eller funktionsfel i din utrustning, stäng av den omedelbart och kontakta en behörig person.
d) Om du är osäker på om produkten fungerar som den ska eller visar sig vara skadad, kontakta tillverkarens tekniska service.
e) Endast tillverkarens serviceavdelning får reparera apparaten. Försök inte reparera produkten själv!

f) Kontakta tillverkarens servicepersonal om du är osäker på om produkten fungerar som den ska eller om du har upptäckt en skada.
g) Reparationer på enheten får endast utföras av tillverkarens service. Försök inte reparera produkten på egen hand!
h) Spara denna handbok för framtida referens. Om produkten skulle överlämnas till tredje part så måste bruksanvisningen också överlämnas.
i) Håll apparaten borta från barn och diur.

Kom ihåg! Håll barn och andra åskådare säkra när du använder apparaten.

2.3. Personlig säkerhet

a) Använd inte denna enhet om du är trött, sjuk eller påverkad av alkohol, droger eller mediciner som kan försämra din förmåga att använda enheten.
b) Enheten kan användas av personer som är fysiskt vältränade, kapabla att använda den, och som är lämpligt utbildade, och som har läst denna bruksanvisning och har utbildats i arbetarskydd och hälsa.
c) Enheten är inte avsedd att användas av personer (inklusive barn) med nedsatta mentala, sensoriska eller intellektuella funktioner eller personer som saknar erfarenhet och/eller kunskap om de inte övervakas eller har blivit instruerade av en person som ansvarar för deras säkerhet om hur de ska använda enheten.
d) Enheten kan användas av personer som är fysiskt vältränade, kapabla att använda den, och som är lämpligt utbildade, och som har läst denna bruksanvisning och har utbildats i arbetarskydd och hälsa.
e) Var uppmärksam och använd sunt förnuft när du använder apparaten. Ett ögonblicks ouppmärksamhet under operationen kan leda till allyarliga personskador.
f) Överskatta inte din förmåga. Upprätthåll kroppsbalansen hela tiden under arbetet. Det ger dig bättre kontroll över utrustningen vid oväntade situationer.
g) Produkten är inte en leksak. Barn bör övervakas för att säkerställa att de inte leker med produkten.
h) Placera inte dina händer eller några föremål inuti löparenheten!

2.4. Säker användning av enheten

a) Överbelasta inte apparaten. Använd rätt verktyg för jobbet. En korrekt vald produkt kommer att göra ett bättre och säkrare jobb som den är designad för.
b) Använd inte enheten om ON/OFF-knappen inte fungerar som den ska (inte slås på och av). Apparater som inte kan styras med strömbrytaren är farliga, får inte fungera och måste repareras.
c) Dra ut stickproppen ur vägguttaget innan du gör några justeringar, byter tillbehör eller lägger undan verktyget. Denna förebyggande åtgård minskar risken för att starta utrustningen oavsiktligt.
d) Koppla bort enheten från strömförsörjningen före justering, rengöring eller service. Denna förebyggande åtgård minskar risken för att starta utrustningen oavsiktligt.
e) Förvara oanvänd produkt utom räckhåll för barn och alla som inte känner till enheten eller denna bruksanvisning. Produkter är farliga när de används av oerfarna användare.
f) Förvara produkten utom räckhåll för barn.
g) Låt endast kvalificerad personal reparera och underhålla produkten, och tillåt endast att originalreservdelar används. Detta garanterar en säker användning av utrustningen.
h) För att säkerställa enhetens designade funktionsintegritet, ta inte bort fabriksinstallerade käpor eller lossa skruvar.
i) Lämna inte enheten påslagen utan uppsikt.
j) Rengör enheten regelbundet för att förhindra permanent smutsbildning.
k) Produkten är inte en leksak. Rengöring och underhåll får inte utföras av barn utan uppsikt av någon vuxen.
1) Ändra inte enheten för att ändra dess prestanda eller design.
m) Håll utrustningen borta från eld- och värmekällor.
n) Överbelasta inte apparaten.

OBS! Trots att utrustningen är konstruerad för att vara säker och ha lämpliga skydd och trots användningen av ytterligare delar som ska skydda användaren finns det fortfarande en liten risk för olycka eller skada när du arbetar med utrustningen. Försiktighet och sunt förnuft rekommenderas när du använder produkten.

3. Instruktioner för användning

En gravör är en anordning utformad för gravering på glas, metall, trä eller plast.

Produkten är endast avsedd för hemmabruk!

Användaren ansvarar för eventuella skador som orsakats genom icke avsedd användning.

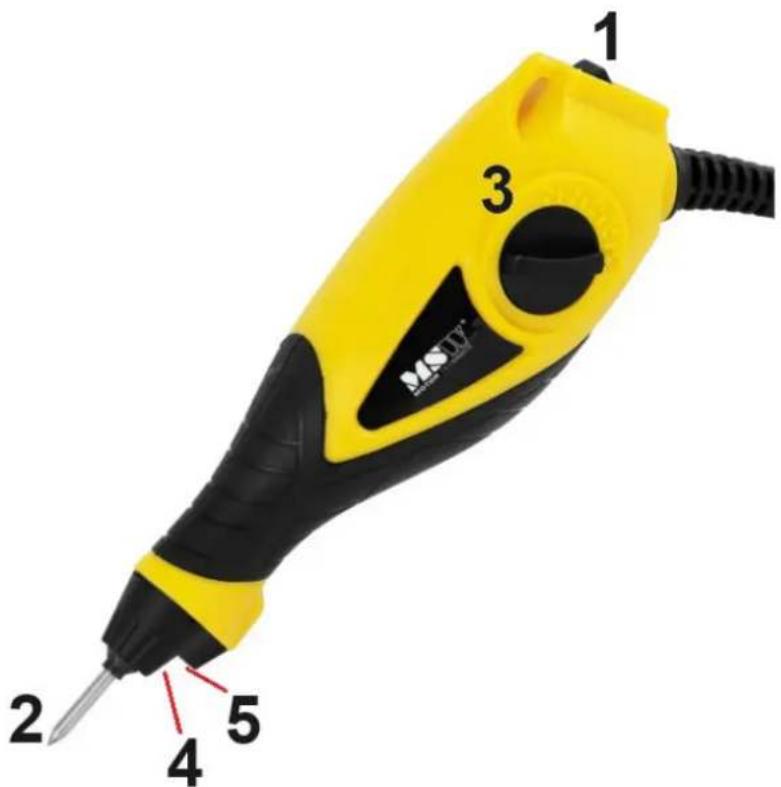

3.1. Produktöversikt

1 3 2 4 5 MSTV

1 - Huvudströmbrytare:

3.2. Förberedelser inför arbetet

Den omgivande temperaturen får inte överstiga 40°C och den omgivande luftfuktigheten bör inte överstiga 85%. Utrustningen ska placeras så att god luftcirkulation säkerställs. Håll ett minsta avständ på 10 cm från alla väggar på enheten. Håll utrustningen borta från heta ytor. Använd alltid enheten på en jämn, stabil, ren, brandsäker och torr yta och utom räckhåll för barn och personer med nedsatt mentala, sensoriska och intellektuella funktioner. Placera enheten på ett sådant sätt att stickkontakten kan nås när som helst. Se till att strömförsörjningen till utrustningen överensstämmer med uppgifterna på typskylten!

3.3. Arbete med utrustningen

Tryck inte för hårt när du graverar.

VARNING! Användning av andra tillbehör eller tillbehör än de som rekommenderas i denna handbok kan innebära en risk för personskada. För att använda detta verktyg på rätt sätt måste säkerhetsföreskrifterna, installationsinstruktionerna och bruksanvisningarna i denna manual följas. Alla personer som använder och servar enheten måste läsa denna bruksanvisning och informeras om potentiella faror. Barn och minderåriga får inte använda detta verktyg. Barn bör alltid övervakas om de befinner sig i området där verktyget används. Det är också nödvändigt att följa de olycksförebyggande föreskrifter som gäller i din region. Detsamma gäller allmänna hälso- och säkerhetsregler.

Tillverkaren ansvarar inte för ändringar som görs på verktyget eller för skador som uppstår till följd av sådana ändringar.

Även om verktyget används på avsett sätt är det inte möjligt att eliminera alla kvarvarande riskfaktorer. På grund av verktygets design och konstruktion kan följande risker uppstå:

• Skada på lungorna om en effektiv dammask inte bärs.
• Hörselskador om effektiva hörselkåpor inte bärs.
• Ögonskador om skyddsglasögon inte bärs.
• Risk för skador om händerna inte hålls borta från skärverktygen.

WARNING! Innan du utför några justeringar eller underhållsaktiviteter, koppla bort enheten från strömkällan.

a) Lossa spetsfrigöringsskruven (4) genom att vrida den moturs med en platt skruvmejsel.
b) För att installera en ny graveringsspets (2), för in spetsen genom mitten av graveringsmaskinens hål och se till att spetsen är helt införd i huset. Den nya spetsen ska sticka ut cirka 8,5 mm från änden av huset.
c) Dra åt spetsfrigöringsskruven (4) helt genom att vrida den medurs.

3.3.2. Användning

WARNING! Bär alltid skyddsglasögon när du använder detta verktyg.

a) Innan du använder maskinen, se till att graveringsspetsen är installerad.
b) Anslut apparatens kontakt till strömförsörjningen och håll den stadigt och tryck på huvudströmbrytaren (1) med tummen.

OBS! För att slå på verktyget, tryck huvudströmbrytaren (1) uppåt till läge (I). För att stänga av verktyget, tryck ner huvudströmbrytaren (1) till läge (O).

Håll enheten i en vinkel, precis som att hålla en penna. Tryck inte hårt när du graverar, använd lätt tryck medan du styr spetsen över det pågående arbetet.

a) Slagjusteringsratten (3) på sidan av maskinen styr slaglängden och gravyrdjupet.
b) För att få en exakt marking, vrid slagjusteringsvredet (3) moturs till "1"-läget.
c) För att få ett djupare, tjockare märke, vrid slagjusteringsvredet (3) medurs till "5"-läget.
d) OBS! Innan arbetet påbörjas rekommenderas det att öva på graveringsinställningarna på föremålet som är avsett för papperskorgen.

3.4. Rengöring och underhåll

a) Dra alltid ur stickproppen och låt utrustningen svalna helt före varje rengöring, justering, tillbehörsbyte och även när utrustningen inte används.
• Vänta tills de roterande delarna hat stannat.

b) Använd endast icke-frätande rengöringsprodukter för att rengöra ytorna.

c) Förvara utrustningen på en torr och sval plats som är skyddad mot fukt och direkt solljus.

d) Spruta inte utrustningen med en vattenstråle och sänk inte ned den i vatten.

e) Se till att inget vatten tränger in genom ventilationsöppningarna i höljet.

f) Rengör ventilationsöppningarna med en borste och tryckluft.

g) Kontrollera utrustningen regelbundet med avseende på dess tekniska effektivitet och eventuella skador.

h) Använd en mjuk, fuktig trasa för rengöring.

i) Använd inte vassa föremål och/eller metallföremål (t.ex. stålborste eller metallspatel) eftersom de kan skada ytan på materialet som apparaten är tillverkad av.

j) Rengör inte enheten med sura ämnen, medicinska medel, thinner, bränsle, oljor eller andra kemikalier. Det kan orsaka skada på enheten.

BORTSKAFFANDE AV BEGAGNAD UTRUSTNING

Vid slutet av utrustningens livslängd får produkten inte slängas tillsammans med vanligt hushållsavfall, utan den ska lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater. Detta indikeras av symbolen på produkten, bruksanvisningen eller förpackningen. Materialen som används i denna apparat är återvinningsbara enligt deras märkning. Genom att återanvända, återvinna eller använda andra former av användning av avfallmaskiner gör du ett betydande bidrag till skyddet av vår miljö.

Din lokala administration kommer att förse dig med information om lämplig avfallshanteringsplats för använda apparater.
