MANUALE UTENTE GW-120EE MSW

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici

Descrizione del parametro	Valore del parametro
Nome del prodotto	Incisore elettrico
Modello	MSW-GW-120EE
Tensione di alimentazione [V~] / frequenza [Hz]	230/50
Potenza nominale [W]	15
Classe di protezione	II
Modalità di funzionamento	S2-5min
di rotazione [giri/min]	7100
Dimensioni [Larghezza x Profondità x Altezza; mm]	160×100×50
Peso [kg]	0,4

1. Descrizione generale

Il manuale ha lo scopo di assistere nell'uso sicuro e affidabile. Il prodotto è progettato e fabbricato rigorosamente secondo le specifiche tecniche utilizzando la tecnologia e i componenti più recenti e mantenendo i più alti standard di qualità.

LEGGERE ATTENTAMENTE E COMPRENDERE Q MANUALE PRIMA DI INIZIARE IL LAVORO.

Per garantire il funzionamento lungo e affidabile del dispositivo, assicurarsi di utilizzarlo e mantenerlo correttamente seguendo le linee guida contenute in questo manuale di istruzioni. I dati tecnici e le specifiche di questo manuale sono aggiornati. Il produttore si riserva il diritto di apportare modifiche per migliorare la qualità. Tenendo conto del progresso tecnico e della possibilità di ridurre il rumore, l'unità è progettata e costruita in modo tale che i rischi derivanti dalle emissioni acustiche siano ridotti al livello più basso possibile.

Spiegazione dei simboli

CE × × × ! × × × × ×

Il prodotto soddisfa i requisiti degli standard di sicurezza pertinenti.

Prima dell'uso bisogna prendere visione del manuale.

Prodotto riciclabile.

ATTENZIONE! o ATTENZIONE! oppure RICORDA! descrivere una data situazione (segnale generico di pericolo)

Indossare gli occhiali protettivi.

Indossare guanti di protezione.

Indossare la protezione dei piedi

ATTENZIONE! Pericolo di folgorazione!

ATTENZIONE! Pericolo di incendio - materiali facilmente inflammabili!

Apparecchiatura di classe di protezione II con doppio isolamento.

Attenzione! La superficie calda può causare ustioni!

ATTENZIONE! Le illustrazioni in questo manuale hanno il carattere illustrativo e possono differire in alcuni dettagli dall'aspetto reale del prodotto.

2. Sicurezza d'uso

ATTENZIONE! Leggere tutte le avvertenze e le istruzioni di sicurezza. La mancata osservanza delle avvertenze e delle istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi o mortali.

Il termine "dispositivo" o "prodotto" si riferisce nelle avvertenze e nella descrizione delle istruzioni Incisore elettrico

2.1. Sicurezza elettrica

a) La spina del dispositivo deve essere adattata alla presa. Non modificare la spina in alcun modo. Le spine originali e le prese corrispondenti riducono il rischio di scosse elettriche.

b) Non toccare il dispositivo con mani bagnate o umide.

c) Non usare il cavo dell'alimentazione in modo inadeguato. Non utilizzare mai il cavo per trasportare il dispositivo per tirare o estrarre la spina dal contatto. Tenere il cavo lontano da fonti di calore, olio, spigoli vivi o parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.

d) Non utilizzare l'apparecchio se il cavo di alimentazione è danneggiato o mostra chiari segni di usura. Un cavo di alimentazione danneggiato deve essere sostituito da un elettricista qualificato o dal servizio di assistenza del produttore.

e) Per evitare scosse elettriche, non immergere il cavo, la spina o il dispositivo stesso in acqua o altri liquidi. È vietato utilizzare il dispositivo su superfici bagnate.

f) ATTENZIONE - PERICOLO DI MORTE! Durante la pulizia o l'utilizzo del dispositivo, non immergerlo mai in acqua o altri liquidi.

g) Non utilizzare il dispositivo in ambienti con umidità molto elevata/nelle immediate vicinanze di serbatoi dell'acqua!

h) Non permettere che l'apparecchio si bagni. Pericolo di folgorazione!

2.2. Sicurezza sul posto di lavoro

a) Mantenere l'area di lavoro ordinata e ben illuminata. Il disordine o la scarsa illuminazione possono provocare incidenti. Sii lungimirante, osserva ciò che stai facendo e usa il buon senso quando usi l'unità.

b) Non utilizzare il dispositivo in un'area esplosiva, per esempio in presenza di liquidi, gas o polveri infiammabili. L'apparecchio produce scintille che possono incendiare polvere o vapori.

c) In caso di constatazione di danno o non conformità nel funzionamento del dispositivo bisogna spegnerlo immediatamente e informare la persona delegata.

d) In caso di dubbi relativi al corretto funzionamento del dispositivo o constatazione di un danno, occorre contattare l'assistenza tecnica del produttore.

e) Le riparazioni del prodotto devono essere eseguite esclusivamente dall'assistenza tecnica del produttore. Non eseguire le riparazioni da soli!
f) In caso di dubbi sul corretto funzionamento del prodotto o in caso di constatazione di un danno, si prega di contattare il servizio di assistenza del produttore.
g) Le riparazioni devono essere eseguite solo dall'assistenza tecnica del produttore. Riparare il dispositivo in autonomia è severamente vietato!
h) Conservare il manuale d'istruzioni per il futuro utilizzo. Se il dispositivo deve essere affidato ai terzi, insieme ad esso va consegnato loro anche il manuale d'istruzioni.
i) Tenere il dispositivo lontano dalla portata dei bambini e degli animali.
Ricordati! Proteggere i bambini e gli estranei mentre il dispositivo è in funzione.

2.3. Sicurezza personale

a) Non utilizzare questo dispositivo se si è stanchi, malati o sotto l'influenza di alcol, droghe o farmaci che potrebbero compromettere la capacità di utilizzare il dispositivo.
b) L'unità può essere utilizzata da persone fisicamente idonee, in grado di utilizzarla e adeguatamente addestrate, che hanno letto questo manuale di istruzioni e sono state addestrate in materia di sicurezza e salute sul lavoro.
c) Il dispositivo non è destinato all'uso da parte di persone (inclusi i bambini) con funzioni mentali, sensoriali o intellettuali ridotte o persone prive di esperienza e/o conoscenza, a meno che non siano supervisionate o abbiano ricevuto istruzioni da una persona responsabile della loro sicurezza su come utilizzarlo. utilizzare il dispositivo.
d) L'unità può essere utilizzata da persone fisicamente idonee, in grado di utilizzarla e adeguatamente addestrate, che hanno letto questo manuale di istruzioni e sono state addestrate in materia di sicurezza e salute sul lavoro.
e) Bisogna prestare attenzione, usare il buon senso durante il funzionamento dell'apparecchio. Un attimo di disattenzione durante l'operazione potrebbe causare gravi lesioni personali.
f) Non sopravvalutate le proprie capacità. Mantenere l'equilibrio del corpo e il bilanciamento in ogni momento durante il lavoro. Questo permette un migliore controllo dell'apparecchio in situazioni impreviste.
g) L'apparecchio non è un giocattolo. I bambini devono essere sorvegliati affinché non giochi con il dispositivo.
h) Non inserire le mani né oggetti all'interno del dispositivo in funzione!

2.4. Utilizzo sicuro del dispositivo

a) Assicurarsi che la ruota sia posizionata in modo stabile. Utilizzare strumenti adatti all'applicazione. Un prodotto correttamente selezionato svolgerà un lavoro migliore e più sicuro per il quale è stato progettato.
b) Non utilizzare il dispositivo se l'interruttore ON/OFF non funziona correttamente (non si accende e non si spegne). L'apparecchio che non può essere controllato da un interruttore, non è sicuro, non può funzionare e deve essere riparato.
c) Estrarre la spina dalla presa prima di fare regolazioni, cambiare accessori o mettere via l'apparecchio. Questa misura preventiva riduce il rischio di messa in moto accidentale.
d) Prima di iniziare la regolazione, la pulizia e la manutenzione dell'apparecchio, occorre scollegarlo dall'alimentazione. Questa misura preventiva riduce il rischio di messa in moto accidentale.
e) Conservare gli apparecchi inattivi fuori dalla portata dei bambini e delle persone che non conoscono l'apparecchio o queste istruzioni d'uso. I dispositivi sono pericolosi se utilizzati da persone senza esperienza.
f) Conservare il dispositivo fuori dalla portata dei bambini.
g) La riparazione e la manutenzione delle apparecchiature dovrebbero essere effettuate dal personale qualificato utilizzando esclusivamente parti di ricambio originali. Ciò garantirà un utilizzo sicuro.
h) Per assicurare l'integrità operativa progettata dell'apparecchio, non rimuovere le coperture installate in fabbrica o allentare le viti.
i) Non lasciare l'apparecchio acceso senza sorveglianza.
j) Pulire regolarmente l'apparecchio per evitare un accumulo permanente di sporco.

k) L'apparecchio non è un giocattolo. Le operazioni di pulizia e di manutenzione non devono essere effettuate da bambini senza sorveglianza.
I) È vietato intervenire sul design del dispositivo per modificarne i parametri o la costruzione.
m) Tenere il dispositivo lontano da fonti di fuoco e di calore
n) Assicurarsi che la ruota sia posizionata in modo stabile.

ATTENZIONE! Anche se l'apparecchio è stato progettato per essere sicuro, sia dotato di adeguate protezioni, e nonostante l'uso di ulteriori elementi di sicurezza per l'utente, c'è ancora un piccolo rischio di incidente o lesione durante l'utilizzo dell'apparecchiatura. Si consiglia procedere con cautela e mantenere il buon senso durante l'utilizzo.

3. Istruzioni per l'uso

Un incisore è un dispositivo progettato per incidere su vetro, metallo, legno o plastica.

Il prodotto è destinato esclusivamente all'uso domestico!

L'utente è responsabile di qualsiasi danno derivante da un uso improprio.

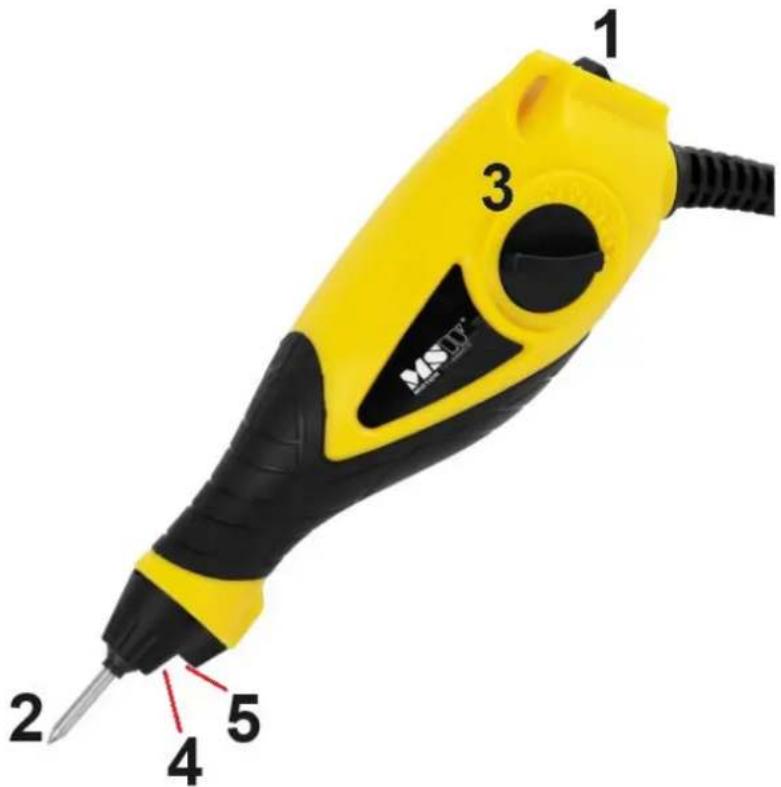

3.1. Panoramica del Prodotto

1 3 MISTV 2 4 5

1 - Interruttore principale:

2 - Punta per l'incisione

3 - Manopola regolazione corsa:

4 - Vite di rilascio della punta / 5 - Luce LED:

4 5

3.2. Preparazione al lavoro

La temperatura ambiente non deve superare i 40°C e l'umidità relativa non deve superare l'85%. L'apparecchio deve essere posizionato in modo da garantire una buona circolazione dell'aria. Bisogna mantenere una distanza minima di 10 cm da ogni parete dell'apparecchio. Tenere l'apparecchio lontano da qualsiasi superficie calda. Utilizzare sempre l'unità su una superficie piana, stabile, pulita, ignifuga e asciutta e fuori dalla portata dei bambini e delle persone con funzioni mentali, sensoriali e intellettuali ridotte. Posizionare l'unità in modo tale che la spina principale sia raggiungibile in qualsiasi momento. Assicurarsi che l'alimentazione elettrica dell'apparecchio corrisponda ai dati riportati sulla targhetta!

3.3. Lavoro con l'apparecchio

Non applicare troppa pressione durante l'incisione.

AVVERTENZA! L'uso di accessori o accessori diversi da quelli consigliati in questo manuale può comportare il rischio di lesioni personali. Per utilizzare correttamente questo utensile è necessario seguire le norme di sicurezza, le istruzioni di installazione e le istruzioni operative contenute nel presente manuale. Tutte le persone che utilizzano e eseguono la manutenzione del dispositivo devono leggere questo manuale ed essere informate dei potenziali pericoli. I bambini e i minorenni non sono autorizzati a utilizzare questo strumento. I bambini devono essere sempre sorvegliati se si trovano nell'area in cui viene utilizzato lo strumento. È inoltre necessario rispettare le norme antinfortunistiche vigenti nella vostra regione. Lo stesso vale per le norme generali in materia di salute e sicurezza.

Il produttore non è responsabile per eventuali modifiche apportate allo strumento o per eventuali danni derivanti da tali modifiche.

Anche se lo strumento viene utilizzato come previsto, non è possibile eliminare tutti i restanti fattori di rischio. A causa della progettazione e della costruzione dell'utensile, possono verificarsi i seguenti pericoli:

• Lesioni ai polmoni se non si indossa una maschera antipolvere efficace.
  • Danni all'udito se non si indossano cuffie antirumore efficaci.
  • Danni agli occhi se non si indossano occhiali di sicurezza.
  • Pericolo di lesioni se le mani non vengono tenute lontane dagli utensili da taglio.

3.3.1. Installazione della punta per incisione

AVVERTENZA! Prima di eseguire qualsiasi attività di regolazione o manutenzione, scollegare il dispositivo dalla fonte di alimentazione.

a) Allentare la vite di rilascio della punta (4) ruotandola in senso antiorario con un cacciavite a testa piatta.
b) Per installare una nuova punta per incisione (2), inserire la punta attraverso il centro del foro della macchina per incidere, assicurandosi che sia completamente inserita nell'alloggiamento. La nuova punta dovrebbe sporgere di circa 8,5 mm dall'estremità dell'alloggiamento.
c) Stringere completamente la vite di rilascio della punta (4) ruotandola in senso orario.

3.3.2. Operazione

AVVERTENZA! Indossare sempre occhiali di sicurezza quando si utilizza questo strumento.

a) Prima di utilizzare la macchina, assicurarsi che la punta per incisione sia installata.
b) Collegare la spina dell'apparecchio alla rete elettrica e, tenendola saldamente, premere con il pollice l'interruttore generale di accensione/spegnimento (1).

ATTENZIONE! Per accendere l'utensile, premere l'interruttore principale (1) verso l'alto in posizione (I). Per spegnere l'utensile, premere l'interruttore principale (1) in posizione (O).

Tieni il dispositivo inclinato, proprio come se tenessi una penna. Non premere con forza durante l'incisione, esercitare una leggera pressione mentre si guida la punta sul lavoro in corso.

3.3.3. Regolazione della profondità di incisione

a) La manopola di regolazione della corsa (3) sul lato della macchina controlla la lunghezza della corsa e la profondità dell'incisione.
b) Per ottenere un segno preciso, ruotare la manopola di regolazione della corsa (3) in senso antiorario fino alla posizione "1".
c) Per ottenere un segno più profondo e spesso, ruotare la manopola di regolazione della corsa (3) in senso orario sulla posizione "5".
d) ATTENZIONE! Prima di iniziare il lavoro, si consiglia di esercitarsi con le impostazioni di incisione sull'oggetto destinato alla spazzatura.

3.4. Pulizia e manutenzione

a) Prima di ogni pulizia, regolazione o sostituzione di accessori, e anche quando l'apparecchio non è in uso, bisogna rimuovere la spina di alimentazione e raffreddare completamente l'apparecchio.

• Aspettare che le parti rotanti si fermino.

b) Usare solo agenti non corrosivi per la pulizia della superficie.

c) Conservare l'apparecchio in un luogo asciutto e fresco, al riparo dall'umidità e dalla luce solare diretta.

d) È vietato spruzzare l'apparecchio con un getto d'acqua o immergerlo in acqua.

e) Assicurarsi che l'acqua non penetri dalle aperture dell'alloggiamento.

f) Pulire le aperture di ventilazione con una spazzola e aria compressa.

g) Eseguire ispezioni regolari dell'apparecchio per assicurarsi che sia in buone condizioni di funzionamento e che non si siano verificati danni.

h) Per pulire bisogna usare un panno morbido e umido.

i) Non utilizzare oggetti appuntiti e/o metallici (ad esempio spazzole metalliche o spatole metalliche) poiché potrebbero danneggiare la superficie del materiale di cui è composto l'apparecchio.

j) Non pulire l'unità con sostanze acide, agenti medici, diluenti, carburante, oli o altri prodotti chimici. Potrebbe causare danni al dispositivo.

SMALTIMENTO DELLE APPARECCHIATURE USURATE.

Alla fine della sua vita utile, questo prodotto non deve essere smaltito con i normali rifiuti urbani ma va affidato a un centro di raccolta di apparecchiature elettriche ed elettroniche. Ciò è indicato dal simbolo sul prodotto, sulle istruzioni per l'uso o sulla confezione. Le materie plastiche utilizzate nel dispositivo sono adatte al riutilizzo secondo la loro etichettatura. Riutilizzando, riciclando o applicando altre forme di utilizzo delle macchine usate, fornite un contributo significativo alla protezione del nostro ambiente.

Per informazioni sull'impianto adatto per lo smaltimento dei dispositivi usurati, contattare gli organi della vostra amministrazione locale.
