GEBRUIKSAANWIJZING GW-120EE MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zij menselijke vertalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepanties of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de Engelse versie van die inhoud, die de officiële versie is.

Technische gegevens

Beschrijving parameter	Waarde parameter
Productnaam	Graveerpen - elektrisch
Model	MSW-GW-120EE
Voedingsspanning [V~] / frequentie [Hz]	230/50
Nominaal vermogen [W]	15
Beschermingsklasse	II
Wijze van werking	S2-5min
Rotatiesnelheid [tpm]	7100
Afmetingen (breedte x diepte x hoogte) [mm]	160 x 100 x 50
Gewicht [kg]	0,4

1. Algemene beschrijving

De handleiding is bedoeld om te helpen bij een veilig en betrouwbaar gebruik. Het product is ontworpen en vervaardigd met behulp van de nieuwste technologieën en componenten in strikte overeenstemming met de technische indicaties en met inachtneming van de hoogste kwaliteitsnormen.

LEES EN BEGRIJP DEZE HANDLEIDING ZORGVULDIG DOOR VOORDAT U MET DE WERKZAAMHEDEN BEGINT.

Om een lange en betrouwbare werking van het apparaat te garanderen, moet u het op de juiste manier bedienen en onderhouden volgens de richtlijnen in deze handleiding. De technische gegevens en specificaties in deze handleiding zijn up-to-date. De fabrikant behoudt zich het recht om wijzigingen aan te brengen om de kwaliteit te verbeteren. Rekening houdend met de technische vooruitgang en de mogelijkheid om geluid te verminderen, is de eenheid zo ontworpen en gebouwd dat risico's als gevolg van geluidsemissies tot het laagst mogelijke niveau worden beperkt.

Omschrijving van symbolen

Product voldoet aan geldende veiligheidsnormen.

Lees voor gebruik de handleiding.

Recyclebaar product.

VOORZICHTIGHEID! of WAARSCHUWING! of ONTHOUD! een bepaalde situatie beschrijven (algemeen waarschuwingsteken).

Draag een veiligheidsbril.

Draag veiligheidshandschoenen.

Draag veiligheidsschoenen.

LET OP! Risico op elektrische schokken!

LET OP! Brandgevaar - brandbare materialen!

Apparaat valt in de II beschermingsklasse met dubbele isolatie.

Let op! Het hete oppervlak kan voor verbranding (en) zorgen!

LET OP! De afbeeldingen in deze handleiding zijn uitsluitend ter illustratie en kunnen op sommige details afwijken van het daadwerkelijke uiterlijk van het product.

2. Veiligheid bij gebruik

LET OP!

Lees alle veiligheidswaarschuwingen en instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig of dodelijk letsel.

De term "apparaat" of "product" in de waarschuwingen en de beschrijving van de instructies verwijst naar Elektrische graveur

2.1. Elektrische veiligheid

a) De stekker van dit apparaat moet in het stopcontact passen. Verander op geen enkele manier iets aan de stekker. Gebruik van de originele stekker op een passend stopcontact vermindert het risico op elektrische schokken.

b) Raak het apparaat niet aan met natte of vochtige handen.

c) Gebruik het snoer niet op een onbedoelde manier. Gebruik hem nooit om het apparaat te dragen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van warmtebronnen, olie, scherperanden of bewegende delen. Beschadigde of verstrikte snoeren verhogen het risico op elektrische schokken.

d) Het apparaat mag niet gebruikt worden indien het netsnoer beschadigd is of tekenen van slijtage vertoont. Een beschadigd snoer dient te worden vervangen door een gekwalificeerde elektricien of een servicepunt van de fabrikant.

e) Om elektrische schokken te voorkomen, mag u de kabel, de stekker of het apparaat zelf niet onderdompelen in water of een andere vloeistof. Gebruik het apparaat niet op natte oppervlakken.

f) LET OP - LEVENSGEVAAR! Wanneer u het apparaat reinigt of gebruikt, mag u het nooit in water of andere vloeistoffen onderdompelen.

g) Gebruik het apparaat niet in ruimtes met een zeer hoge luchtvochtigheid / in de directe omgeving van watertanks!

h) Apparaat mag niet nat worden. Gevaar voor elektrische schokken!

2.2. Veiligheid op de werkplek

a) Houd de werkplek netjes en goed verlicht. Rommel of slechte verlichting kan leiden tot ongelukken. Wees vooruitziend, let op wat u doet en gebruik uw gezond verstand bij het gebruik van het apparaat.

b) Gebruik apparaat niet in een omgeving met explosiegevaar, bijvoorbeeld in de buurt van brandbare vloeistoffen, gas of stof. Apparaat geeft vonken af die kunnen leiden tot brand.

c) Indien u schade of onregelmatigheden aantreft in het gebruik van het apparaat, dan dient deze onmiddellijk te worden uitgeschakeld en gemeld bij een bevoegde.
d) Als u twijfelt of het product goed werkt of beschadigd is, neem dan contact op met de technische dienst van de fabrikant.
e) Alleen de serviceafdeling van de fabrikant mag het apparaat repareren. Zelfstandige reparaties zijn niet toegestaan!
f) In geval van twijfel of het product juist werkt of bij het vaststellen van schade dient u contact op te nemen met het servicepunt van de fabrikant.
g) Reparaties aan het apparaat mogen uitsluitend worden uitgevoerd door de servicedienst van de fabrikant. Probeer het product niet zelf te repareren!
h) Bewaar deze handleiding voor toekomstig gebruik. Indien het product wordt doorgegeven aan derden, dan dient de gebruiksaanwijzing te worden meegegeven.

i) Houd het apparaat uit de buurt van kinderen en dieren.

Herinner! Houd kinderen en andere omstanders veilig tijdens het gebruik van het apparaat.

2.3. Persoonlijke veiligheid

a) Gebruik dit apparaat niet als u moe, ziek bent of onder de invloed bent van alcohol, drugs of medicijnen die uw vermogen om het apparaat te bedienen kunnen belemmeren.
b) Het apparaat mag worden bediend door personen die lichamelijk fit zijn, in staat zijn om het te bedienen en die op de juiste manier zijn opgeleid, en die deze handleiding hebben gelezen en zijn opgeleid in veiligheid en gezondheid op het werk.
c) Het apparaat is niet bedoeld om te worden gebruikt door personen (inclusief kinderen) met verminderde mentale, zintuiglijke of intellectuele functies of personen die geen ervaring en/of kennis hebben, tenzij ze onder toezicht staan of zijn geïnstrueerd door een persoon die verantwoordelijk is voor hun veiligheid over hoe ze het apparaat moeten gebruiken. het apparaat bedienen.
d) Het apparaat mag worden bediend door personen die lichamelijk fit zijn, in staat zijn om het te bedienen en die op de juiste manier zijn opgeleid, en die deze handleiding hebben gelezen en zijn opgeleid in veiligheid en gezondheid op het werk.
e) Tijdens het gebruik van het apparaat dient alle voorzichtigheid in acht te worden genomen, op basis van gezond verstand. Een moment van onoplettendheid tijdens de bediening kan leiden tot ernstig persoonlijk letsel.
f) Overschat uw eigen vaardigheden niet. Bewaar uw evenwicht tijdens de werktijd. Hierdoor kan de machine onder controle worden gehouden in onverwachte situaties.
g) Het product is geen speelgoed. Er moet toezicht worden gehouden op kinderen om ervoor te zorgen dat ze niet met het product spelen.
h) Plaats uw handen of andere voorwerpen niet in het draaiende apparaat!

2.4. Veilig gebruik van het apparaat

a) Overbelast het apparaat niet. Brug værktøjer, der er egnede til applikationen. Een correct geselecteerd product zal het werk beter en veiliger doen waarvoor het is ontworpen.
b) Gebruik het apparaat niet als de AAN/UIT-schakelaar niet goed functioneert (gaat niet aan en uit). Apparaten die niet kunnen worden bediend met de schakelaar zijn onveilig, kunnen niet worden ingezet en moeten worden gerepareerd.
c) Fjern stikket fra stikkontakten, før du foretager justeringer, skifter tilbehøret eller opbevarer værktøjet. Dit voorkomt dat het apparaat per ongeluk wordt ingeschakeld.
d) Koppel het apparaat los van de voeding voordat u het afstelt, schoonmaakt of onderhoudt. Dit voorkomt dat het apparaat per ongeluk wordt ingeschakeld.
e) Houd ongebruikt product buiten het bereik van kinderen en iedereen die niet bekend is met het apparaat of deze handleiding. Producten zijn gevaarlijk bij gebruik door onervaren gebruikers.
f) Houd het product buiten het bereik van kinderen.
g) Reparatie en onderhoud van het product dient te worden gedaan door gekwalificeerde mensen en alleen met originele reserveonderdelen. Dit verzekerd de veiligheid tijdens het gebruik.
h) Om de ontworpen operationele integriteit van het apparaat te garanderen, mag u in de fabriek geïnstalleerde afdekkingen niet verwijderen of schroeven losdraaien.

i) Laat het apparaat niet onbeheerd ingeschakeld.
j) Maak het apparaat regelmatig schoon om permanente vuilophoping te voorkomen.
k) Het product is geen speelgoed. Reiniging en onderhoud mogen niet worden uitgevoerd door kinderen zonder toezicht door een volwassene.
I) Knoei niet met het apparaat om de prestaties of het ontwerp ervan te veranderen.
m) Hou het apparaat buiten bereik van open vuur en warmtebronnen.
n) Overbelast het apparaat niet.

LET OP! Ondanks dat het apparaat ontworpen met veiligheid als doel, over voldoende veiligheidsmaatregelen beschikt en ondanks de inzet van extra waarborgen voor de veiligheid van de gebruiker, blijft er toch een klein risico bestaan op ongevallen of letsel tijdens bediening van het apparaat. Voorzichtigheid en gezond verstand zijn geboden bij het gebruik van het product.

3. Gebruiksaanwijzing

Een graveur is een apparaat dat is ontworpen voor het graveren op glas, metaal, hout of kunststof.

Gebruiker is verantwoordelijk voor eventuele schade veroorzaakt door niet-beoogd gebruik.

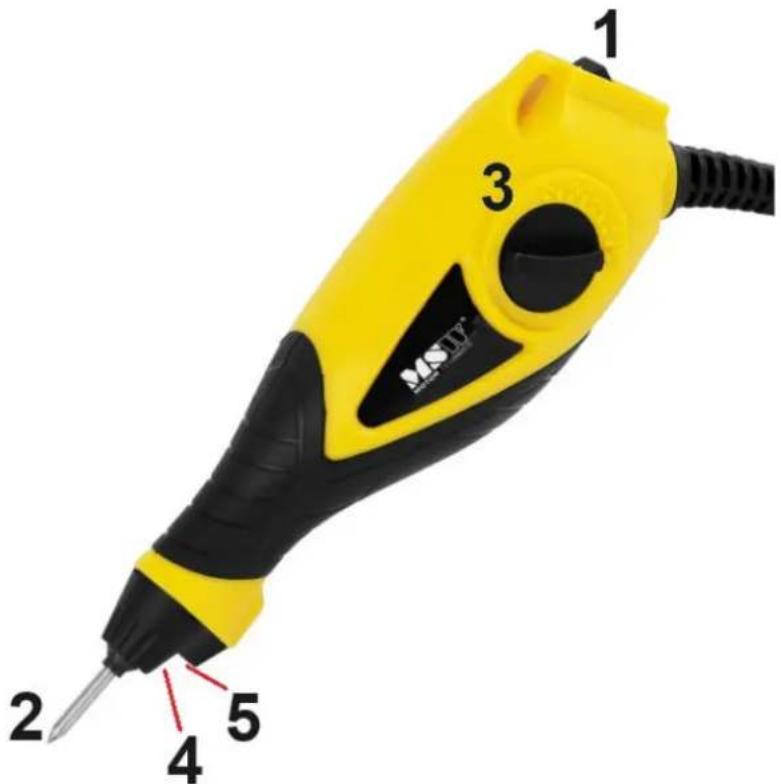

3.1. Productoverzicht

1 3 MSTY 2 4 5

1 - Hoofdschakelaar:

3.2. Klaarmaken voor gebruik

Apparatets placering

De omgevingstemperatuur mag niet hoger zijn dan 40°C en de omgevingsvochtigheid mag niet hoger zijn dan 85%. Apparatet skal placeres på en måde, der sikrer god luftcirkulation. Houd een minimale afstand van 10 cm aan tot elke wand van de unit. Apparaat dient uit de buurt van hete oppervlakken te worden gehouden. Gebruik het apparaat altijd op een vlak, stabiel, schoon, vuurvast en droog oppervlak en buiten het bereik van kinderen en personen met verminderde mentale, zintuiglijke en intellectuele functies. Plaats het apparaat zo dat de stekker altijd bereikbaar is. Zorg ervoor dat de stroomvoorziening van het apparaat overeenkomt met de gegevens op het typeplaatje!

3.3. Werken met het apparaat

Oefen niet te veel druk uit tijdens het graveren.

WAARSCHUWING! Het gebruik van andere accessoires of hulpstukken dan die aanbevolen in deze handleiding kan een risico op persoonlijk letsel met zich meebrengen. Om dit gereedschap correct te gebruiken, moeten de veiligheidsvoorschriften, installatie-instructies en bedieningsinstructies in deze handleiding worden gevolgd. Alle personen die het apparaat gebruiken en onderhouden, moeten deze handleiding lezen en op de hoogte zijn van mogelijke gevaren. Kinderen en minderjarigen mogen deze tool niet gebruiken. Er moet te allen tijde toezicht gehouden worden op kinderen als zij zich in de ruimte bevinden waar het gereedschap wordt gebruikt. Bovendien is het noodzakelijk dat u de in uw regio geldende voorschriften ter voorkoming van ongevallen naleeft. Hetzelfde geldt voor algemene gezondheids- en veiligheidsregels.

De fabrikant is niet verantwoordelijk voor eventuele wijzigingen aan het gereedschap of voor schade die voortvloeit uit dergelijke wijzigingen.

Zelfs als de tool wordt gebruikt zoals bedoeld, is het niet mogelijk om alle resterende risicofactoren uit te sluiten. Door het ontwerp en de constructie van het gereedschap kunnen de volgende gevaren optreden:

• Letsel aan de longen als er geen effectief stofmasker wordt gedragen.
  • Gehoorbeschadiging als er geen effectieve oorkappen worden gedragen.
  • Oogbeschadiging als er geen veiligheidsbril wordt gedragen.
  • Gevaar voor letsel als de handen niet uit de buurt van de snijgereedschappen worden gehouden.

3.3.1. De graveertip installeren

WAARSCHUWING! Voordat u enige aanpassings- of onderhoudswerkzaamheden uitvoert, moet u het apparaat loskoppelen van de stroombron.

a) Draai de tipontgrendelingsschroef (4) los door deze met een platte schroevendraaier tegen de klok in te draaien.
b) Om een nieuwe graveerpunt (2) te installeren, steekt u de punt door het midden van het gat van de graveermachine en zorgt u ervoor dat de punt volledig in de behuizing is gestoken. De nieuwe punt moet ongeveer 8,5 mm uit het uiteinde van de behuizing steken.
c) Draai de tipontgrendelingsschroef (4) volledig vast door deze met de klok mee te draaien.

3.3.2. Anvendelse

WAARSCHUWING! Draag altijd een veiligheidsbril wanneer u dit gereedschap gebruikt.

a) Zorg ervoor dat de graveerpunt is geïnstalleerd voordat u de machine gebruikt.
b) Sluit de stekker van het apparaat aan op het stopcontact en druk, terwijl u hem stevig vasthoudt, met uw duim op de hoofdschakelaar (1).

LET OP! Om het gereedschap in te schakelen, drukt u de hoofdschakelaar (1) naar boven in stand (I). Om het gereedschap uit te schakelen, drukt u de hoofdschakelaar (1) naar beneden in stand (O).

Houd het apparaat schuin, net zoals u een pen vasthoudt. Druk niet hard tijdens het graveren, maar oefen lichte druk uit terwijl u de punt over het werk in uitvoering leidt.

3.3.3. De graveerdiepte aanpassen

a) De slaginstelknop (3) aan de zijkant van de machine regelt de slaglengte en de graveerdiepte.
b) Om een nauwkeurige markering te verkrijgen, draait u de slaginstelknop (3) tegen de klok in naar de positie "1".
c) Om een diepere, dikkere markering te verkrijgen, draait u de slaginstelknop (3) met de klok mee naar de positie "5".
d) LET OP! Voordat u met de werkzaamheden begint, wordt aanbevolen om de graveerinstellingen te oefenen op het item dat bestemd is voor afval.

3.4. Reiniging en onderhoud

b) • Voor reiniging van het oppervlak mogen alleen niet-corrosieve middelen worden gebruikt.

c) • Bewaar het apparaat op een koele en droge plaats, beschermd tegen vocht en direct zonlicht.

d) Het is niet toegestaan het apparaat met een straal water te besproeien of het apparaat in water onder te dompelen.

e) Zorg ervoor dat er geen water binnendringt via de ventilatieopeningen in de behuizing.

f) Reinig de ventilatieopeningen met een borstel en perslucht.
g) Het apparaat dient regelmatig worden gecontroleerd op technische operatie en eventuele schade.
h) Gebruik voor reinigen een zachte, vochtige doek.
i) Gebruik geen scherpe en/of metalen voorwerpen (bijv. staalborstel of metalen spatel), aangezien deze het oppervlak van het materiaal waaruit het apparaat is gemaakt kunnen beschadigen.
j) Maak het apparaat niet schoon met zure stoffen, medische middelen, verdunners, brandstof, oliën of andere chemicaliën. Dit kan schade aan het apparaat veroorzaken.

VERWIJDERING VAN GEBRUIKTE APPARATEN.

Aan het einde van de levensduur mag dit product niet worden weggegooid met het normale huisvuil, maar moet het worden ingeleverd bij een inzamelpunt voor het recyclen van elektrische en elektronische apparaten. Dit wordt aangegeven door het symbool op het product, de gebruiksaanwijzing of de verpakking. De materialen die in dit apparaat worden gebruikt, zijn recyclebaar volgens hun markering. Door hergebruik, recycling of andere vormen van gebruik van afvalmachines levert u een belangrijke bijdrage aan de bescherming van ons milieu.

Uw plaatselijke overheid zal u informatie verstrekken over het juiste inzamelpunt voor gebruikte apparaten
