NÁVOD K OBSLUZE GW-120EE MSW
Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se řídte anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.
Technické údaje
| Popis parametru | Hodnota parametru |
| Název výrobku | Gravírovací pero - elektrické |
| Model | MSW-GW-120EE |
| Napájecí napětí [V~] / frekvence [Hz] | 230/50 |
| Jmenovitý výkon[W] | 15 |
| Třída ochrany | II |
| Provozní režim | S2-5min |
| otáčení [ot./min.] | 7100 |
| Rozměry [šířka x hloubka x výška] [mm] | 160 x 100 x 50 |
| Hmotnost [kg] | 0,4 |
1. Všeobecný popis
Účelem tohoto návodu je pomoci při bezpečném a spolehlivém používání. Výrobek je navržený a vyrobený přísně podle technických pokynů pomocí nejnovějších technologií a komponentů a při zachování nejvyšších standardů kvality.
NEŽ ZAČNETE PRACOVAT SE ZAŘÍZENÍM, PEČLIVĚ SI PROČTĚTE TENTO NÁVOD, ABYSTE POROZUMĚLI VŠEM JEHO POKYNŮM.
Abyste zajistili dlouhý a spolehlivý provoz zařízení, ujistěte se, že jej provozujete a udržujete správně podle pokynů v tomto návodu k použití. Technické údaje a specifikace uvedené v těchto pokynech k obsluze jsou aktuální. Výrobce si vyhrazuje právo na změny za účelem zlepšení kvality. S ohledem na technický pokrok a možnosti snížení hluku je jednotka navržena a postavena tak, aby rizika vyplývající z emisí hluku byla snížena na nejnižší možnou míru.
Vysvětlení symbolů
Před použitím se seznamte s pokyny.
Recyklovatelný výrobek.
POZOR! nebo VAROVÁNÍ! nebo PAMATUJ! popisující danou situaci (všeobecná výstražná značka).
Používejte ochranné brýle.
Používejte ochranné rukavice.
Používejte ochranu nohou.
UPOZORNĚNÍ! Výstraha před úrazem elektrickým proudem!
UPOZORNĚNÍ! Nebezpečí požáru – hořlavé materiály!
Zařízení II. třídy ochrany s dvojitou izolací.
Upozornění! Horký povrch může způsobit popáleniny!
UPOZORNĚNÍ! Ilustrace použité v těchto pokynech k obsluze slouží pouze k náhledu a v některých detailech se mohou lišit od skutečného vzhledu výrobku.
2. Bezpečnost používání
UPOZORNĚNÍ!
Přečtěte si všechna bezpečnostní varování a pokyny. Nedodržení varování a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo vážné zranění nebo smrt.
Termín „zařízení“ nebo „produkt“ ve varováních a v popisu návodu se vztahuje Elektrický rytec
2.1. Elektrická bezpečnost
a) Zástrčka zařízení musí odpovídat zásuvce. Zástrčku v žádném případě nijak neupravujte. Originální zástrčky a zásuvky snižují riziko zasažení elektrickým proudem.
b) Nedotýkejte se zařízení mokrýma nebo vlhkýma rukama.
c) Kabel používejte podle pokynů. Nikdy ho nepoužívejte k přenášení zařízení nebo k vytahování zástrčky ze zásuvky. Udržujte kabel mimo zdroje tepla, oleje, ostré hrany nebo pohyblivé části. Poškozené nebo spletené kabely zvyšují riziko zasažení elektrickým proudem.
d) Zařízení je zakázáno používat, je-li napájecí kabel poškozený nebo opotřebený. Poškozený napájecí vodič musí být vyměněn kvalifikovaným elektrotechnikem nebo servisem výrobce.
e) Pro zabránění zasažení elektrickým proudem nevkládejte kabel, zástrčku ani samotné zařízení do vody ani jiné kapaliny. Je zakázáno používat zařízení na mokrých površích.
f) POZOR – OHROŽENÍ ŽIVOTA! Během čištění nebo používání zařízení jej nikdy neponořujte do vody nebo jiných tekutin.
g) Nepoužívejte zařízení v místnostech s velmi vysokou vlhkostí / v bezprostřední blízkosti nádrží na vodu!
h) Zařízení nenamáčejte. Výstraha před úrazem elektrickým proudem!
2.2. Bezpečnost na pracovišti
a) Udržujte pracovní prostor uklizený a dobře osvětlený. Nepořádek nebo nedostatečné osvětlení může vést k nehodám a úrazům. Bud'te předvídaví, sledujte, co děláte, a při používání jednotky používejte zdravý rozum.
b) Nepoužívejte zařízení v potenciálně výbušné atmosféře, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Při používání zařízení vznikají jiskry, které mohou zapálit prach nebo výpary.
c) Zjistíte-li poškození nebo závady týkající se fungování výrobku, zařízení okamžitě vypněte a oznamte to oprávněné osobě.
d) Pokud máte pochybnosti, zda výrobek pracuje správně, nebo v případě výskytu poruchy kontaktujte servis výrobce.
e) Opravy výrobku může provádět pouze servis výrobce. Výrobek nikdy neopravujte sami!
f) V případě pochybností, zda výrobek funguje správně, nebo pokud zjistíte, že je poškozený, kontaktujte servis výrobce.
g) Opravy zařízení může provádět pouze servis výrobce. Je zakázáno provádět opravy svépomocně!
h) Uschovejte návod na použití zařízení za účelem jeho dalšího použití v budoucnu. Pokud má být zařízení předáno třetím osobám, předejte současně s ním rovněž pokyny k používání.
i) Zařízení uložte mimo dosah dětí a zvířat.
Zapamatujte Během práce se zařízením chraňte děti a jiné, okolní osoby. si!
2.3. Osobní bezpečnost
a) Toto zařízení nepoužívejte, pokud jste unavení, nemocní nebo pod vlivem alkoholu, drog nebo léků, které by mohly zhoršit vaši schopnost ovládat zařízení.
b) Jednotku mohou obsluhovat osoby, které jsou fyzicky způsobilé, schopné s ní pracovat a příslušně proškolené, které si přečetly tento návod k obsluze a byly proškoleny o bezpečnosti a ochraně zdraví při práci.
c) Zařízení není určeno pro použití osobami (včetně dětí) se sníženými mentálními, smyslovými nebo intelektuálními funkcemi nebo osobami, které nemají zkušenosti a/nebo znalosti, pokud nejsou pod dohledem nebo nebyly poučeny osobou odpovědnou za jejich bezpečnost, jak ovládat zařízení.
d) Jednotku mohou obsluhovat osoby, které jsou fyzicky způsobilé, schopné s ní pracovat a příslušně proškolené, které si přečetly tento návod k obsluze a byly proškoleny o bezpečnosti a ochraně zdraví při práci.
e) Při používání zařízení dávejte pozor a řídte se zdravým rozumem. Chvilková nepozornost během operace může způsobit vážné zranění.
f) Nepřeceňujte své možnosti. Po celou dobu práce udržujte rovnováhu. Ta umožnuje lepší kontrolu nad zařízením v neočekávaných situacích.
g) Zařízení není hračka. Děti by měly být sledovány, aby bylo zajištěno, že si s výrobkem nehrají.
h) Nevkládejte ruce dovnitř zařízení, pokud je v provozu!
2.4. Bezpečné používání zařízení
a) Je nutné se přesvědčit, zda je kolo na zařízení umístěno stabilně. Používejte nářadí určené k danému účelu. Správně vybraný produkt odvede lepší a bezpečnější práci, pro kterou byl navržen.
b) Zařízení nepoužívejte, pokud vypínač ON/OFF nefunguje správně (nezapíná a nevypíná). Zařízení, která nemohou být kontrolována pomocí přepínače, jsou nebezpečná, nesmějí se používat a musejí být opravena.
c) Před nastavením, výměnou vybavení nebo uložením nástroje vytáhněte zástrčku ze zásuvky. Takové preventivní opatření snižuje riziko náhodného uvedení do provozu.
d) Před nastavováním, čištěním nebo servisem odpojte zařízení od napájení. Takové preventivní opatření snižuje riziko náhodného uvedení do provozu.
e) Nepoužívaný výrobek uchovávejte mimo dosah dětí a kohokoli, kdo není obeznámen se zařízením nebo s tímto návodem. V rukou nezkušených uživatelů jsou tato zařízení nebezpečná.
f) Zařízení chraňte před dětmi.
g) Opravu a údržbu zařízení musí provádět kvalifikovaní pracovníci pomocí výhradně originálních náhradních dílů. Bude tak zajištěno bezpečné používání.
h) Aby byla zajištěna provozní integrita jednotky tak, jak byla navržena, neodstraňujte kryty instalované výrobcem ani šrouby.
i) Zapnuté zařízení neponechávejte bez dozoru.
j) Zařízení pravidelně čistěte, aby nedošlo k trvalému usazování nečistot.
k) Zařízení není hračka. Čištění a údržbu nesmějí provádět děti bez dozoru dospělé osoby.
I) Je zakázáno zasahovat do konstrukce zařízení a provádět změny jeho parametrů nebo konstrukce.
m) Zařízení nepoužívejte ani neukládejte v blízkosti zdrojů ohně a tepla.
n) Je nutné se přesvědčit, zda je kolo na zařízení umístěno stabilně.
UPOZORNĚNÍ! Přestože zařízení bylo navrženo tak, aby bylo bezpečné a mělo dostatečné ochranné prostředky a navzdory použití dalších bezpečnostních prvků chránících uživatele, existuje i nadále malé riziko úrazu či zranění při práci se zařízením. Doporučujeme, abyste při používání s výrobkem nakládali opatrně a rozumně.
3. Návod k použití
Rytec je zařízení určené pro rytí do skla, kovu, dřeva nebo plastu.
Výrobek je určen pouze pro domácí použití!
Zodpovědnost za veškeré škody, které vzniknou jako důsledek používání zařízení způsobem, který není v souladu s jeho určením, je na straně uživatele.

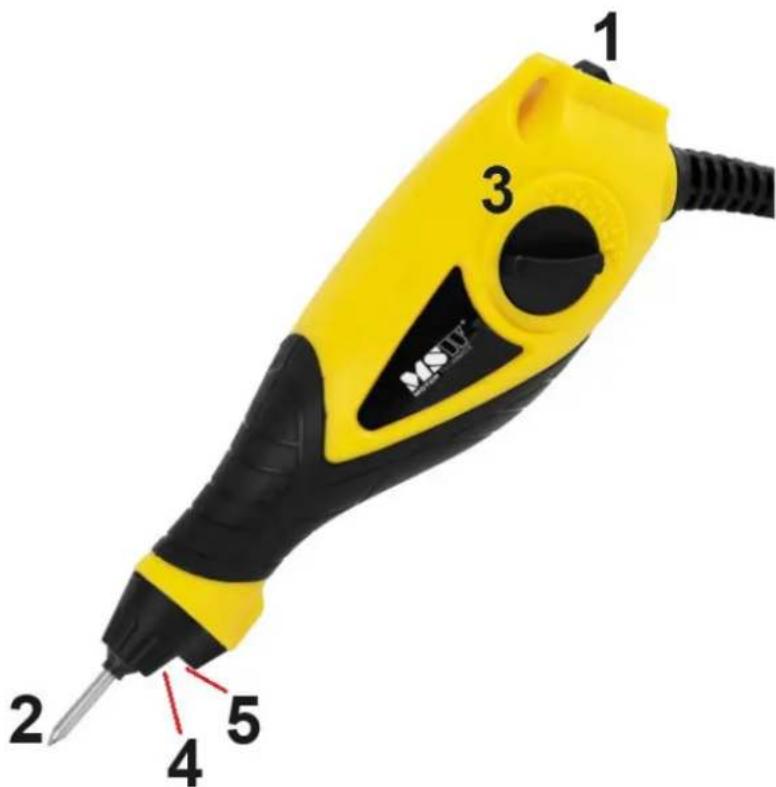

3.1. Přehled produktů
2 - Gravírovací hrot
3 - Knoflík pro nastavení zdvihu:

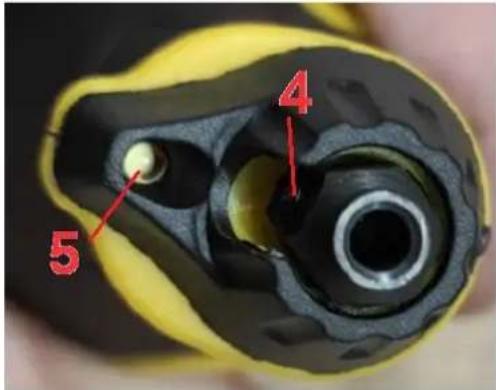

4 - Uvolňovací šroub hrotu / 5 - LED světlo:
UMÍSTĚNÍ ZAŘÍZENÍ
Teplota prostředí nesmí překračovat 40 °C a relativní vlhkost by neměla překračovat 85 %. Zařízení postavte tak, aby byla zajištěna dostatečná cirkulace vzduchu. Udržujte minimální vzdálenost 10 cm od každé stěny zařízení. Zařízení používejte v dostatečné vzdálenosti od horkých ploch. Vždy používejte jednotku na rovném, stabilním, čistém, ohnivzdorném a suchém povrchu a mimo dosah dětí a osob s narušenými mentálními, smyslovými a intelektuálními funkcemi. Umístěte jednotku tak, aby byla hlavní zástrčka kdykoli dostupná.
Nezapomeňte, že napájení zařízení musí odpovídat údajům uvedeným na typovém štítku!
3.3. Práce se zařízením
Při gravírování nevyvíjejte příliš velký tlak.
VAROVÁNÍ: Použití jiného příslušenství nebo nástavců, než je doporučeno v této příručce, může představovat riziko zranění osob. Pro správné používání tohoto nářadí je nutné dodržovat bezpečnostní předpisy, pokyny k instalaci a provozní pokyny obsažené v tomto návodu. Všechny osoby, které zařízení používají a obsluhují, si musí přečíst tento návod a být informovány o možných nebezpečích. Děti a nezletilí nesmějí tento nástroj používat. Děti by měly být neustále pod dohledem, pokud se nacházejí v oblasti, kde se nástroj používá. Je také nutné dodržovat předpisy pro prevenci úrazů platné ve vašem regionu. Totéž platí pro obecná pravidla ochrany zdraví a bezpečnosti.
Výrobce není odpovědný za žádné změny provedené na nástroji ani za škody vyplývající z takových změn. I když je nástroj používán podle určení, není možné eliminovat všechny zbývající rizikové faktory. Vzhledem ke konstrukci a konstrukci nástroje se mohou vyskytnout následující nebezpečí:
- Poranění plic, pokud nenosíte účinnou protiprachovou masku.
- Poškození sluchu, pokud nenosíte účinné chrániče sluchu.
- Poškození očí, pokud nenosíte ochranné brýle.
- Nebezpečí poranění, pokud ruce nedržíte v dostatečné vzdálenosti od řezných nástrojů.
3.3.1. Instalace gravírovacího hrotu
VAROVÁNÍ: Před prováděním jakýchkoli činností seřizování nebo údržby odpojte zařízení od zdroje napájení.
a) Uvolněte šroub pro uvolnění špičky (4) otáčením proti směru hodinových ručiček pomocí plochého šroubováku.
b) Chcete-li nainstalovat nový gravírovací hrot (2), vložte hrot středem otvoru gravírovacího stroje a ujistěte se, že je hrot zcela zasunut do pouzdra. Nový hrot by měl vyčnívat přibližně 8,5 mm z konce pouzdra.
c) Úplně utáhněte šroub pro uvolnění špičky (4) otáčením ve směru hodinových ručiček.
3.3.2. Činnost
VAROVÁNÍ: Při používání tohoto nástroje vždy používejte ochranné brýle.
a) Před použitím stroje se ujistěte, že je nainstalován gravírovací hrot.
b) Připojte zástrčku spotřebiče ke zdroji napájení a pevně přidržte a palcem stiskněte hlavní vypínač (1).
UPOZORNĚNÍ! Chcete-li nářadí zapnout, stiskněte hlavní vypínač (1) nahoru do polohy (I). Chcete-li nářadí vypnout, stiskněte hlavní vypínač (1) dolů do polohy (O).
Držte zařízení pod úhlem, jako když držíte pero. Při gravírování netlačte silně, použijte mírný tlak při navádění hrotu přes probíhající práci.
3.3.3. Nastavení hloubky gravírování
a) Knoflík pro nastavení zdvihu (3) na straně stroje ovládá délku zdvihu a hloubku gravírování.
b) Chcete-li získat přesnou značku, otočte knoflík pro nastavení zdvihu (3) proti směru hodinových ručiček do polohy "1".
c) Chcete-li získat hlubší a silnější značku, otočte knoflíkem nastavení zdvihu (3) ve směru hodinových ručiček do polohy „5“.
d) UPOZORNĚNÍ! Před zahájením práce se doporučuje procvičit nastavení gravírování na předmětu určeném do koše.
3.4. ČISTĚNÍ A ÚDRŽBA
a) Před každým čištěním, seřízením, výměnou vybavení a rovněž není-li zařízení používáno, vytáhněte sít'ovou zástrčku a zařízení nechejte zcela vychladnout.
• Počkejte, až se otáčející se části zastaví.
b) Na čistění ploch zařízení používejte výhradně přípravky neobsahující leptavé látky.
c) Zařízení uchovávejte na suchém a chladném místě chráněném před vlhkostí a přímým slunečním zářením.
d) Na zařízení nestříkejte vodu ani ho nevkládejte do vody.
e) Dejte pozor, aby skrze otvory, které se nacházejí na krytu, nepronikla voda.
f) Větrací otvory čistěte štětečkem a stlačeným vzduchem.
g) Zařízení pravidelně kontrolujte z hlediska jeho technické funkčnosti a na jakákoli poškození.
h) Na čistění používejte měkký a vlhký hadřík.
i) Nepoužívejte ostré a/nebo kovové předměty (např. drátěný kartáč nebo kovovou špachtli), protože by mohly poškodit povrch materiálu, ze kterého je spotřebič vyroben.
j) Nečistěte jednotku kyselými látkami, lékařskými prostředky, ředidly, palivem, oleji nebo jinými chemikáliemi. Mohlo by dojít k poškození zařízení.
LIKVIDACE OPOTŘEBOVANÝCH ZAŘÍZENÍ.
Po skončení životnosti toto zařízení nelikvidujte s normálním komunálním odpadem, ale odevzdejte ho do sběrného dvora za účelem recyklace elektrických a elektronických zařízení. To je označeno symbolem na produktu, návodu k obsluze nebo obalu. Plasty použité v zařízení jsou vhodné pro opakované použití v souladu s jejich označením. Opětovným použitím, recyklací nebo aplikací jiných forem využití odpadních strojů významně přispíváte k ochraně našeho životního prostředí.
Informace o příslušném sběrném dvoře pro likvidaci vyřazených zařízení Vám poskytne orgán místní samosprávy.
