| Termék típusa | Kerékagy csapágy szerelő és szétszerelő szerszámkészlet |
| Márka | MSW |
| Modell | MSW-SPS-18 |
| Fő felhasználás | Kerékagy csapágyak szerelése és szétszerelése Ford, Mazda, Volvo járműveken (kiválasztott modellek) |
| Kompatibilis csapágy átmérő | 78 mm |
| Méretek (H × Sz × M) | 365 × 345 × 105 mm |
| Súly | 10,25 kg |
| Fő anyag | Acél |
| A készlet tartalma | Nyomólemez, csavarok, összeszerelő csavarok, ezüst és fekete nyomódarab, nyomólemez adapter, ezüst és fekete fedélpár, főcsavar, anya |
| Fő funkciók | Kerékagy csapágyak szerelése és szétszerelése |
| Biztonsági óvintézkedések | Viseljen védőszemüveget és kesztyűt; tartsa rendben és jól megvilágítva a munkaterületet; ne használja befolyásoltság alatt; használat előtt ellenőrizze, hogy nincs-e sérülés |
| Karbantartás | Puha ruhával vagy szivaccsal tisztítsa, csak nem maró hatású termékeket használjon, tisztítás után teljesen szárítsa meg |
| Tárolás | Száraz és hűvös helyen, nedvességtől és közvetlen napfénytől védve |
| Javíthatóság | Javításokat csak a gyártó vevőszolgálata végezhet |
| Tartozékok | Igen (az összes fent felsorolt alkatrész) |
| Szerszám típusa | Kézi mechanikus |
| Mellékelt dokumentumok | Használati utasítás és kezelési útmutató |
Gyakran ismételt kérdések - SPS-18 MSW
Felhasználói kérdések a következőről SPS-18 MSW
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Mechanikai eszköz PDF formátumban ingyenesen! Találja meg kézikönyvét SPS-18 - MSW és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. SPS-18 márka MSW.
HASZNÁLATI ÚTMUTATÓ SPS-18 MSW
| Paraméter leírása Paraméter értéke | |
| Termék neve | KERÉKCSAPÁGY-LEHÚZÓ KÉSZLET |
| Modell | MSW-SPS-18 |
| A szétszerelt/felszereltcsapágyak átmérője [mm] | 78 |
| Méretek (szélesség x mélységx magasság) [mm] | 365x345x105 |
| Súly [kg] | 10,25 |
1. Általános leírás
A használati utasítás célja a biztonságos és megbízható használat elősegítése. A termék szigorúan a műszaki előírásoknak megfelelően, a legújabb műszaki megoldások és alkatrészek felhasználásával, a legmagasabb minőségi előírások betartásával lett tervezve és legyártva.
ELINDÍTÁS ELŐTT FIGYELMESEN OLVASSA EL ÉS ÉRTELMEZZE EZEKET AZ UTASÍTÁSOKAT.
A készülék hosszú és megbízható működésének érdekében ügyelni kell a készülék megfelelő használatára és karbantartására az ebben a használati utasításban leírtaknak megfelelően. A használati utasításban szereplő műszaki adatok és specifikációk aktuálisak. A gyártó fenntartja magának a jogot a termék minőségének javítására, módosítására.
Szimbólummagyarázat
 | Használat előtt olvassa el a használati utasítást. |
 | VIGYÁZAT! vagy FIGYELEM! vagy EMLÉKEZZ! adott szituációnak megfelelően(általános figyelmeztető szimbólum). |
 | Viseljen védőszemüveget. |
Használjon védőkesztyűt.
VIGYÁZAT! Kézfej zúzódás veszélye!
VIGYÁZAT! A használati utasítás illusztrációi szemléltető jellegűek és bizonyos részletekben eltérhetnek a tényleges terméktől.
A használati utasítás eredeti változata a német verzió. A többi nyelvi verzió az eredeti német fordítása.
2. Biztonságos üzemeltetés
VIGYÁZAT! Olvassa el az összes biztonsági figyelmeztetést és a teljes használati utasítást. A figyelmeztetések és utasítások figyelmen kívül hagyása súlyos sérüléseket vagy halálos balesetet okozhat.
A figyelmeztetésekben és a használati utasításban szereplő „készülék” vagy „termék” kifejezés a KERÉKCSAPÁGY-LEHÚZÓ KÉSZLET-re vonatkozik.
a) Ügyeljen a munkahelyen a rendre és a jó megvilágításra. A rendetlenség vagy a rossz megvilágítás balesetekhez vezethet.
Legyen előrelátó, ügyeljen a cselekedeteire és használja a józan eszét a berendezés használata során.
b) Ha bizonytalan abban, hogy a termék megfelelően működik-e, vagy sérülést észlel, lépjen kapcsolatba a gyártó szervizével.
c) A terméket csak a gyártó szervize javíthatja. Tilos önálló javításokat végezni a terméken!
d) Gyermekek vagy illetéktelen személyek nem tartózkodhatnak a munkahelyen. (A figyelmetlenség a készülék irányításának elvesztésével járhat.)
e) A használati utasítást meg kell őrizni, később is szükség lehet rá. Ha a készüléket átadja egy következő tulajdonosnak, a használati utasítást is mindenképpen a termékkel együtt át kell adni.
f) A csomagolás részeit és az apró alkatrészeket gyermekektől elzárva kell tartani.
g) Tartsa távol a készüléket gyermekektől és háziállatoktól.
h) Ha ezt az készüléket más készülékkel együttesen használja, vegye figyelembe a többi készülék használati utasítást is.
i) Tilos a készüléket fáradtan, betegen vagy alkohol, kábítószer vagy olyan gyógyszer hatása alatt használni, amely jelentősen korlátozza a koncentrációs képességet.
j) A készüléket csak olyan testileg és szellemileg alkalmas, szakképzett személyek kezelhetik, akik elolvasták a jelen használati utasítást, és részt vettek munkavédelmi képzésben.
k) Legyen óvatos, használja a józan eszét a készülék használata során. Munka közben egy pillanatnyi figyelmetlenség súlyos balesetet okozhat.
I) Használja a szimbólummagyarázat 1. pontjában felsorolt, a gép üzemeltetéséhez szükséges személyi védőfelszereléseket. A megfelelő, hitelesített egyéni védőfelszerelések használata csökkenti a sérülés veszélyét.
m) Ne becsülje túl képességeit. Mindenkor tartsa fenn teste egyensúlyát. Ez lehetővé teszi váratlan helyzetekben a készülék jobb irányítását.
n) Ne viseljen laza ruházatot vagy ékszert. Haját, ruházatát és kesztyűjét tartsa távol a mozgó alkatrészektől. A laza ruhák, az ékszerek vagy a hosszú haj beakadhatnak a mozgó alkatrészekbe.
o) A készülék nem játék. Nem szabad megengedni, hogy gyermekek játszanak a készülékkel.
p) Az épp használaton kívüli készüléket tartsa távol gyermekektől és olyan személyektől, akik nem ismerik a készüléket vagy a használati utasítást. A készülék veszélyes lehet a tapasztalatlan felhasználók kezében.
q) Tartsa a készüléket jó műszaki állapotban. Minden munka előtt ellenőrizze, hogy nincsenek-e sérülések a burkolaton vagy a mozgó alkatrészeken (repedések az alkatrészeken és alegységeken, vagy bármilyen más körülmény, amely befolyásolhatja a készülék biztonságos működését). Sérülés esetén a készüléket használat előtt javítsa meg.
r) A készüléket gyermekektől elzárva kell tartani.
s) Rendszeresen tisztítsa meg a készüléket, hogy megakadályozza a szennyeződések felhalmozódást.
t) Két munkadarabot nem szabad egyszerre megmunkálni.
u) A készülék nem játék. Gyermekek nem végezhetik felnőtt felügyelete nélkül a tisztítási vagy a karbantartási munkálatokat.
v) Tilos módosítani a készülék felépítését paramétereinek vagy kialakításának megváltoztatása érdekében.
w) Tartsa távol a készülékeket tűztől és más hőforrásoktól.
x) Ha a javítandó jármű fel van emelve, győződjön meg arról, hogy megfelelően van alátámasztva és rögzítve van, hogy megakadályozza a megcsúszást vagy felborulást.
y) Ne szereljen be sérült rögzítőgyűrűvel rendelkező csapágyat.
VIGYÁZAT! Annak ellenére, hogy a készülék minél biztonságosabbra lett tervezve, fel lett szerelve megfelelő biztonsági eszközökkel, valamint a felhasználó biztonságát óvó plusz elemek használatának ellenére is fennáll a baleset vagy sérülés veszélye a készülékkel való munka során. A termék használata során járjon el óvatosan és a józan ész szabályai szerint.
3. Üzemeltetés szabályai
A készlet Ford, Mazda, Volvo járművek csapagyának szétszerelését/összeszerelését segíti a következő modellek esetén:
- Ford – Focus 2 (2004-tól), C-Max (2003-tól)
- Mazda – 3 (bk) 1.4 / 1.6 / 1.6 turbo (2003-tól)
- Volvo – C30 (2006-tól), C70 cabrio (2006-tól), S40 (2004-tól), V50 (2004-tól)
A felhasználó felelős a nem rendeltetésszerű használatból eredő bármilyen károkért.
3.1. A készülék leírása
1 - Nyomólemez
2 - Orsók
3 - Csavarok a burkolatok csatlakoztatásához
4 - Nyomódarab összeszereléshez (ezüst)
5 - Nyomódarab a szétszereléshez (fekete)
6 - Nyomólemez-adapter
7 - Burkolat pár levételhez (fekete)
8 - Burkolat pár felszereléshez (ezüst)
9 - Légcsavar
10 - Anya
3.2. A készülék használata
FIGYELEM: Mindig olvassa el a jármű gyártójának szervizkönyveit a jármű alkatrészeinek javítási módjának meghatározásához.
A csapágy lehúzása
a) Készítse elő a járművet a kerékcsapágy leszereléséhez. b) Szerelje fel a fekete burkolatpárt (7) az agykarima mögé úgy, hogy a süllyesztett oldal az agytartó felé nézzen. Csatlakoztassa a burkolatpárt (7) a csavarokkal (3).
c) Szerelje be a csapokat (2) a nyomólemezbe (1). Helyezze a nyomólemez- adaptert (6) a nyomólemez (1) középső furatába.
d) Illessze be a főcsavart (9) a nyomólemez-adapter (6) furatába.
e) Kenje meg a légcsavart (1).
f) Csúsztassa a légcsavar (9) másik végét a csapágyfuratba. Illessze be a nyomólemezbe (1) beszerelt csapokat (6) az agy peremén lévő lyukakba úgy, hogy a burkolatpárnak (7) simuljanak.
g) Helyezze a fekete nyomódarabot (5) a légcsavarra (9) úgy, hogy az a csapágyhoz simuljon.
h) Csavarja rá az anyát (10) a légcsavarra (9), hogy az a nyomódarabra (5) simuljon.
i) Ragadja meg az anyát (10) és a légcsavar fejét (9) a megfelelő kulcsokkal. Húzza ki a csapágyat az agytartóból a légcsavar fejének elforgatásával.

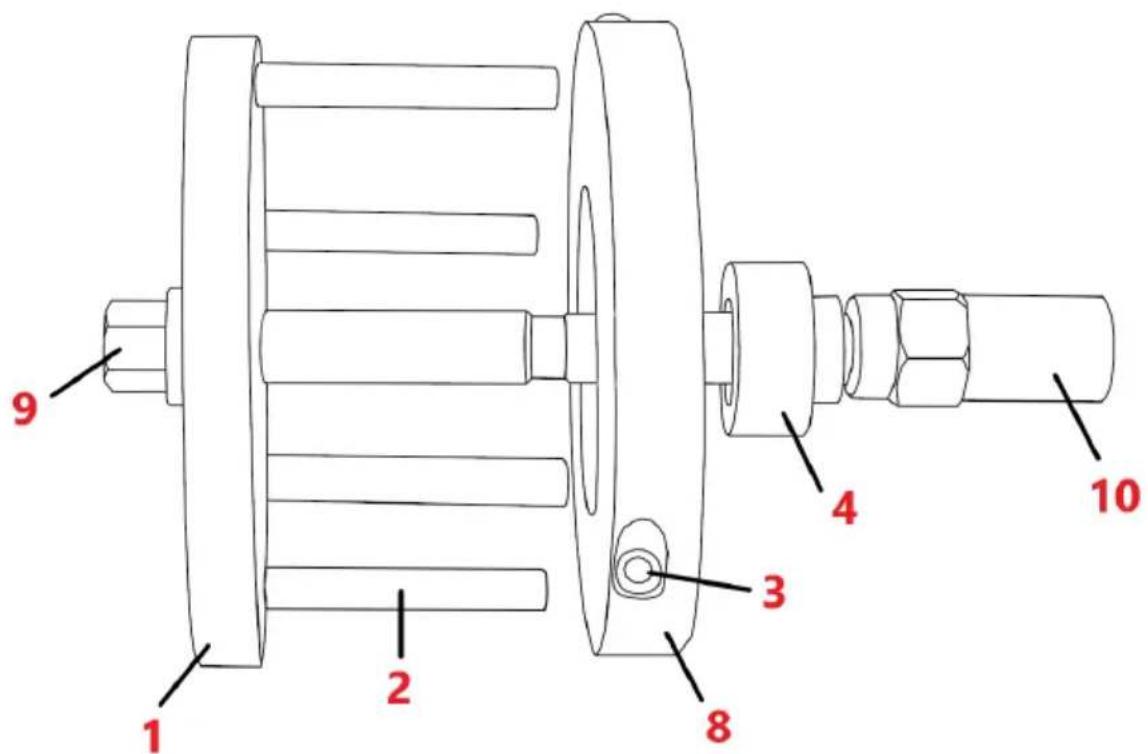

A csapágy felszerelése
VIGYÁZAT! NE szereljen be sérült rögzítőgyűrűvel rendelkező csapágyat.
a) Szerelje fel az ezüst burkolatotpárt (8) az agy peremére. Csatlakoztassa a burkolatpárt (8) a csavarokkal (3).
b) Szerelje be a csapokat (2) a nyomólemezbe (1). Helyezze a nyomólemez-adaptert (6) a nyomólemez (1) középső furatába.
c) Illessze be a főcsavart (9) a nyomólemez-adapter (6) furatába.
d) Kenje meg a légcsavart (9).
e) Csúsztassa a légcsavar (9) másik végét a csapágyfuratba. Illessze be a nyomólemezbe (1) beszerelt csapokat (6) az agy peremén lévő lyukakba úgy, hogy a burkolatpárnak (7) simuljanak.
f) Csúsztassa a csapágyat és az összeszerelt szerszámrészeket az agytartóba. Az összeszerelés megkezdése előtt győződjön meg arról, hogy a csapágy merőleges az agy fülére.
g) Helyezze az ezüst nyomóelemet (4) a légcsavarra (9) az agytartó hátulján lévő külső élhez.
h) Csavarja rá az anyát (10) a légcsavarra (1), hogy az a nyomódarabra (4) simuljon.
i) Ragadja meg az anyát (10) és a légcsavar fejét (9) a megfelelő kulccsal. A légcsavar fejének forgatásakor csúsztassa be a csapágyat az agytartóba.
j) Ha a csapágy megfelelően van felszerelve, a rögzítőgyűrű bepattan a rögzítő horonyba.
3.3. Tisztítás és karbantartás
a) A felületek tisztítására csak maró anyagoktól mentes tisztítószereket szabad használni.
b) Minden tisztítás után az összes alkatrészt alaposan meg kell szárítani a készülék újbóli használata előtt.
c) A készüléket hűvös és száraz helyen, nedvességtől és közvetlen napfénytől védve kell tárolni.
d) A készüléket rendszeresen ellenőrizni kell, hogy nincsenek-e raja sérülések és megfelelően működik-e.
e) A tisztításhoz puha rongyot vagy szivacsot kell használni.
