BEDIENUNGSANLEITUNG SPS-18 MSW

Beschreibung des Parameters	Parameterwert
Bezeichnungen des Produktes	RADLAGER WERKZEUG-SATZ
Modell	MSW-SPS-18
Durchmesser der montierten/demontierten Radlager [mm]	78
Abmessungen (Breite x Tiefe x Höhe) [mm]	365x345x105
Gewicht [kg]	10,25

1. Allgemeine Beschreibung

Die Betriebsanleitung soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der höchsten Qualitätsstandards entwickelt und hergestellt.

VOR BEGINN DER ARBEITEN IST DIESE BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, soll das Gerät gemäß den Anweisungen in dieser Anleitung korrekt bedient und gewartet werden. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, um die Qualität zu verbessern.

Erläuterung der Symbole

	Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.
	ACHTUNG! oder WARNUNG! oder HINWEIS! zur Beschreibung einer jeweiligen Situation(allgemeines Warnzeichen).
	Schutzbrille tragen.
	Schutzhandschuhe tragen.
	ACHTUNG! Gefahr von Quetschungsverletzungen der Hand!

ACHTUNG! Die Abbildungen in dieser Bedienungsanleitung dienen nur der Veranschaulichung und können in einigen Details vom tatsächlichen Aussehen des Produkts abweichen.

Die Bedienungsanleitung wurde in der deutschen Sprache verfasst. Die den anderen Sprachfassungen handelt es sich Übersetzungen aus dem Deutschen.

2. Anwendungssicherheit

ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu schweren Verletzungen oder zum Tod führen.

Der Begriff „Gerät“ oder „Produkt“ in den Sicherheitshinweisen und in der Gebrauchsanweisung bezieht sich auf den RADLAGER WERKZEUG-SATZ.

a) Halten Sie den Arbeitsbereich aufgeräumt und gut beleuchtet. Unordnung oder schlechte Beleuchtung kann zu Unfällen führen. Beim Gebrauch des Gerätes seien Sie vorausschauend, passen Sie darauf, was Sie tun, und nutzen Sie Ihren gesunden Menschenverstand.

b) Wenn Sie nicht sicher sind, ob das Gerät ordnungsgemäß funktioniert, wenden Sie sich an den Kundendienst des Herstellers.

c) Reparaturen dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Führen Sie Reparaturen nicht selbst durch!

d) Kindern oder unbefugten Personen ist der Aufenthalt im Arbeitsbereich untersagt. (Unaufmerksamkeit kann zum Verlust der Kontrolle über das Gerät führen.)

e) Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Soll das Gerät an Dritte weitergegeben werden, muss auch die Gebrauchsanweisung mit übergeben werden.
f) Bewahren Sie Verpackungsteile und kleine Montageteile außerhalb der Reichweite von Kindern auf.
g) Halten Sie das Gerät von Kindern und Tieren fern.
h) Bei der Verwendung dieses Geräts mit anderen Geräten beachten Sie auch an andere Gebrauchsanweisungen.
i) Die Bedienung des Geräts bei Müdigkeit oder Krankheit sowie unter dem Einfluss von Alkohol, Drogen oder Medikamenten, die zu einer erheblichen Einschränkung der Fähigkeit der Bedienung des Geräts führen, ist untersagt.
j) Das Gerät darf nur von körperlich geeigneten Personen bedient werden, die zu ihrem Benutzen fähig und entsprechend geschult sind und die diese Bedienungsanleitung gelesen und verstanden haben und im Rahmen der Sicherheit und des Gesundheitsschutzes am Arbeitsplatz geschult wurden.
k) Seien Sie vorsichtig und benutzen Sie Ihren gesunden Menschenverstand, wenn Sie mit dem Gerät arbeiten. Eine kurze Unachtsamkeit bei der Arbeit kann zu schweren Verletzungen führen.
I) Verwenden Sie bei der Arbeit mit dem Gerät die erforderliche persönliche Schutzausrüstung, wie in Abschnitt 1 der Symbolerklärung angegeben. Die Verwendung geeigneter, zugelassener persönlicher Schutzausrüstung verringert das Verletzungsrisiko.
m) Überschätzen Sie Ihre Fähigkeiten nicht. Achten Sie darauf, bei der Arbeit stets das Gleichgewicht und die Stabilität zu halten. Dies ermöglicht eine bessere Kontrolle des Geräts in unerwarteten Situationen.
n) Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare, Kleidung und Handschuhe von den beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können von beweglichen Teilen erfasst werden.
o) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
p) Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern und Personen auf, die nicht mit dem Gerät oder dieser

Anleitung vertraut sind. Dieses Gerät stellt in den Händen von unerfahrenen Benutzern eine Gefahr dar.

q) Halten Sie das Gerät in gutem Betriebszustand. Prüfen Sie vor jedem Einsatz, ob allgemeine Schäden oder Schäden an beweglichen Teilen vorliegen (Risse in Bauteilen und Komponenten oder andere Zustände, die den sicheren Betrieb des Geräts beeinträchtigen können). Im Falle einer Beschädigung lassen Sie das Gerät vor der Benutzung reparieren.

r) Halten Sie das Gerät von Kindern fern.

s) Das Gerät sollte regelmäßig gereinigt werden, um die dauerhafte Ablagerung von Schmutz zu verhindern.

t) Bearbeiten Sie nicht zwei Objekte gleichzeitig.

u) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Die Reinigung und Wartung darf ohne Aufsicht von Erwachsenen nicht von Kindern durchgeführt werden.

v) Es ist untersagt die Konstruktion des Geräts zu verändern, um die Parameter oder Bauweise des Geräts zu modifizieren.

w) Das Gerät muss von Feuer- und Wärmequellen ferngehalten werden.

x) Wenn das zu reparierende Auto angehoben ist, muss sichergestellt werden, dass es entsprechend abgestützt und vor dem Verrutschen und Umkippen gesichert ist.

y) Es dürfen keine Radlager auf einem beschädigten Stellring montiert werden.

ACHTUNG! Obwohl das Gerät so entwickelt wurde, dass es sicher ist, besteht für den Benutzer beim Umgang mit dem Gerät trotz angemessener Sicherheitsvorkehrungen und trotz der Verwendung zusätzlicher Sicherheitsvorrichtungen dennoch ein geringes Unfall- oder Verletzungsrisiko. Es wird empfohlen, bei der Verwendung Vorsicht und gesunden Menschenverstand walten zu lassen.

3. Nutzungshinweise

Der Werkzeug-Satz ist für die Hilfestellung bei der Demontage/Montage der Nabe bei Fahrzeugen der Marken Ford, Mazda, Volvo für die folgenden Fahrzeugmodelle bestimmt:

• Ford – Focus 2 (ab 2004), C-Max (ab 2003)
- Mazda - 3 (bk) 1.4 / 1.6 / 1.6 Turbo (ab 2003)

- Volvo – C30 (ab 2006), C70 Cabrio (ab 2006), S40 (ab 2004), V50 (ab 2004) Für Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der Benutzer.

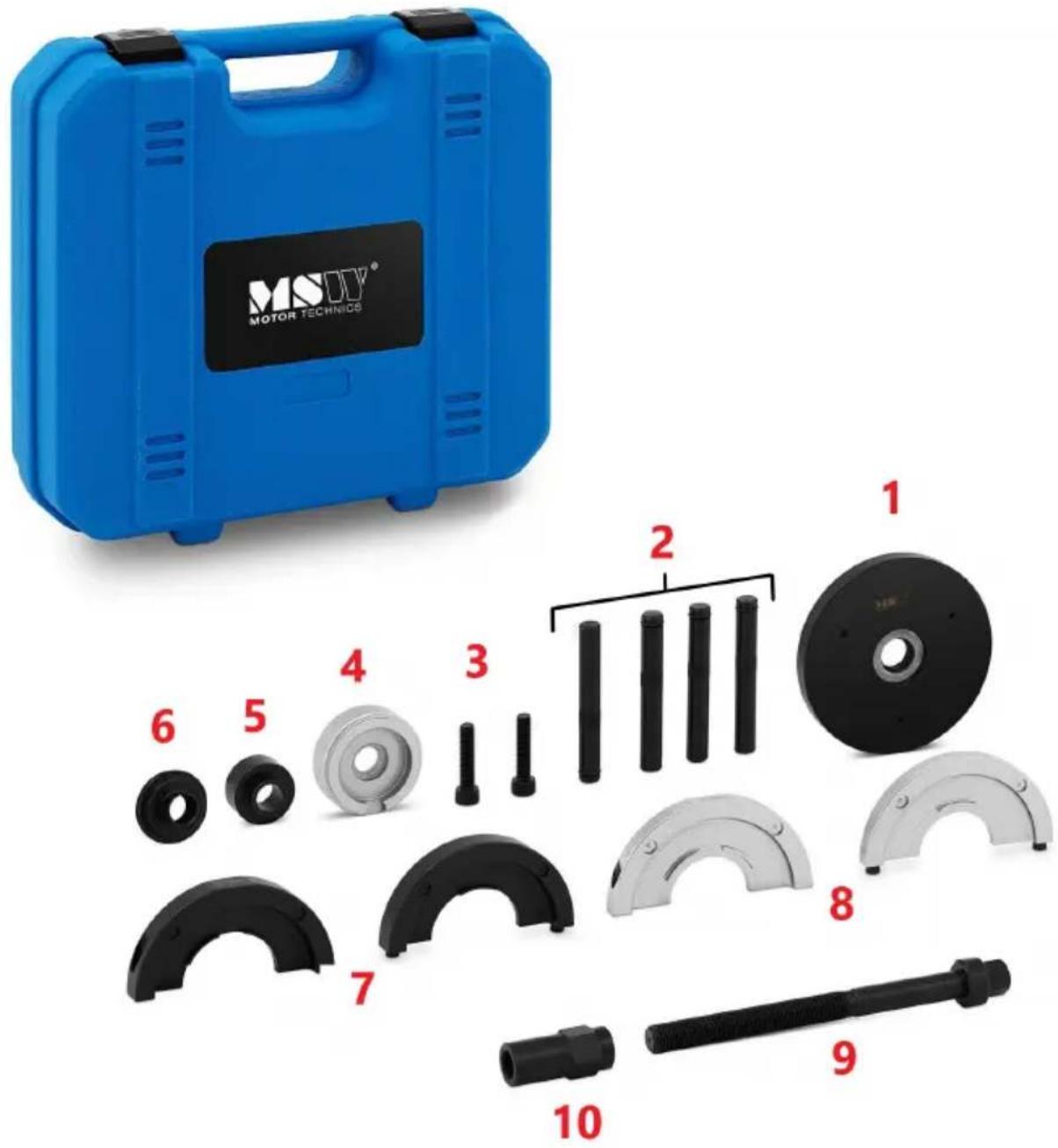

3.1. Beschreibung des Geräts

MGUY MOTOR TECHNIOS 1 2 3 4 5 6 7 8 9 10

1 - Anpressplatte
2 - Bolzen
3 - Schrauben für das Verbinden der Abdeckungen
4 - Anpresselement für Montage (silbern)
5 - Anpresselement für Demontage (schwarz)
6 - Anpressplattenadapter
7 - Abdeckungspaar für Demontage (schwarz)

8 - Abdeckungspaar für Montage (silbern)

9 - Hauptschraube

10 - Mutter

3.2. Arbeit mit dem Gerät

ACHTUNG: Die Reparaturart der Fahrzeugelemente muss immer der Serviceanleitung des Fahrzeugherstellers entnommen werden.

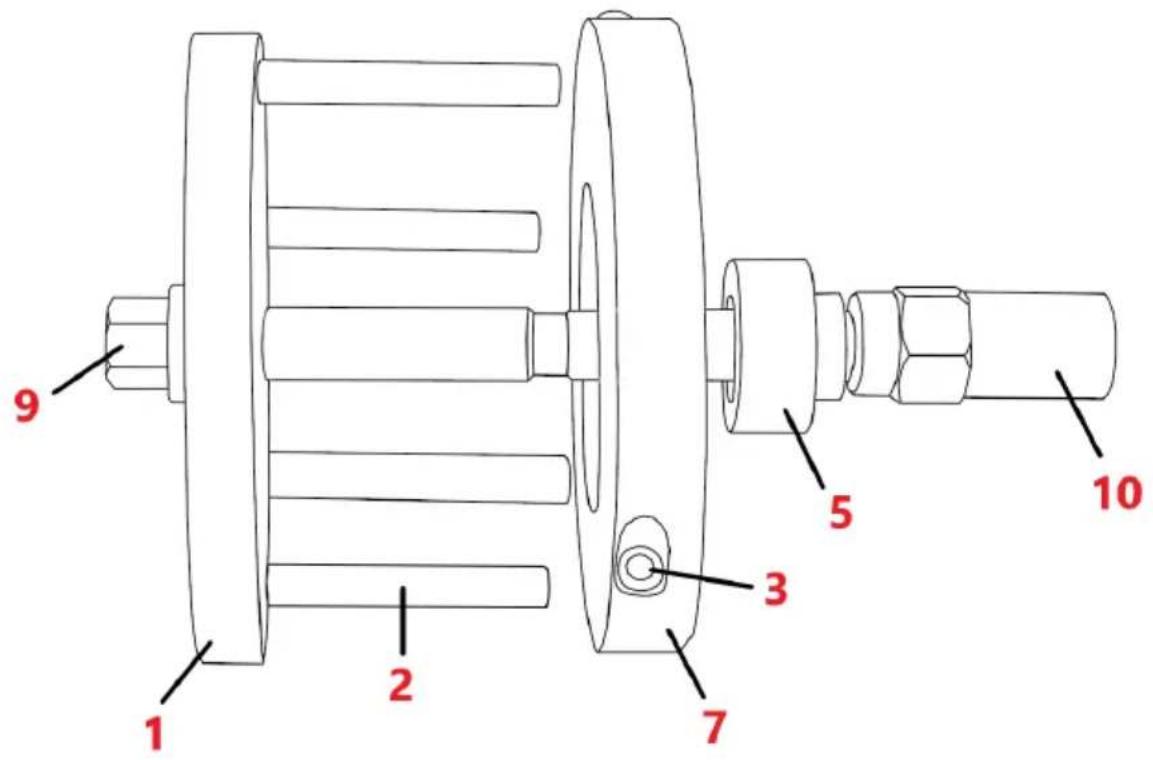

9 1 2 7 3 5 10

Demontage des Radlagers

a) Das Fahrzeug für die Demontage des Radlagers vorbereiten. b) Das schwarze Abdeckungspaar (7) hinter der Flansch der Nabe montieren, wobei die Seite mit der Nut in Richtung der Nabenstütze gerichtet sein muss. Die beiden Teile des Abdeckungspaars (7) mit der Schraube (3) verbinden.

c) Den Bolzen (2) in der Anpressplatte (1) einsetzen. Den Anpressplattenadapter (6) im mittleren Loch der Anpressplatte (1) einsetzen.

d) Die Hauptschraube (9) in das Loch im Anpressplattenadapter (6) einsetzen.

e) Die Hauptschraube (1) schmieren.

f) Das andere Ende der Hauptschraube (9) in die Öffnung im Radlager einsetzen. Die in der Anpressplatte (1) eingesetzten Bolzen (6) in die Löcher im der Nabenflansch einsetzen, so dass sie an dem Abdeckungspaar (7) anliegen.

g) Das schwarze Anpresselement (5) auf der Hauptschraube (9) aufsetzen, so dass es an dem Radlager anliegt.

h) Die Mutter (10) auf die Hauptschraube (9) aufschrauben, so dass sie an dem Anpresselement (5) anliegt.

i) Die Mutter (10) und den Schraubenkopf der Hauptschraube (9) mit einem entsprechenden Schlüssel greifen. Durch das Drehen des Schraubenkopfs das Radlager auf der Halterung der Nabe demontieren.

ACHTUNG! Radlager dürfen NICHT auf einem beschädigten Stellring montiert werden.

a) Das silberne Abdeckungspaar (8) auf der Nabenflansch befestigen. Die beiden Teile des Abdeckungspaars (8) mit der Schraube (3) verbinden.
b) Den Bolzen (2) in der Anpressplatte (1) einsetzen. Den Anpressplattenadapter (6) im mittleren Loch der Anpressplatte (1) einsetzen.
c) Die Hauptschraube (9) in das Loch im Anpressplattenadapter (6) einsetzen.
d) Die Hauptschraube (9) schmieren.
e) Das andere Ende der Hauptschraube (9) in die Öffnung im Radlager einsetzen. Die in der Anpressplatte (1) eingesetzten Bolzen (6) in die Löcher im der Nabenflansch einsetzen, so dass sie an dem Abdeckungspaar (7) anliegen.
f) Das Radlager und die montierten Elemente des Werkzeugs in die Halterung der Flansch schieben. Es muss sichergestellt werden, dass das Radlager senkrecht zur Halterung der Nabe eingesetzt ist, bevor die Montage begonnen wird.
g) Das silberne Anpresselement (4) auf der Hauptschraube (9) aufsetzen, so dass es am Außenrand hinter der Halterung der Nabe anliegt.
h) Die Mutter (10) auf die Hauptschraube (1) aufschrauben, so dass sie an dem Anpresselement (4) anliegt.

i) Die Mutter (10) und den Schraubenkopf der Hauptschraube (9) mit einem entsprechenden Schlüssel greifen. Durch das Drehen des Schraubenkopfs das Radlager in die Halterung der Nabe einsetzen.
j) Wenn das Radlager korrekt montiert ist, rastet der Stellring in der Stellnut ein.

3.3. Reinigung und Wartung

a) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.
b) Nach jeder Reinigung sind alle Komponenten gut zu trocknen, bevor das Gerät wieder verwendet wird.
c) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.
d) Das Gerät muss regelmäßig hinsichtlich seiner technischen Leistungsfähigkeit und auf eventuelle Schäden hin überprüft werden.
e) Für die Reinigung des Geräts muss ein weiches Tuch verwendet werden.

Technical Data

Parameter description Parameter value
Product name	WHEEL HUB BEARING TOOL SET
Model	MSW-SPS-18
Diameter of removable/installable bearings [mm]	∅78
Dimensions [width x depth x height; mm]	365x345x105
Weight [kg]	10.25
