MANUALE UTENTE SPS-18 MSW

Descrizione del parametro	Valore del parametro
Nome del prodotto	KIT DI SMONTAGGIO DEI MOZZI E CUSCINETTI DELLE RUOTE
Modello	MSW-SPS-18
Diametro dei cuscinetti smontabili/ montabili [mm]	78
Dimensioni (larghezza x profondità x altezza) [ mm]	365x345x105
Peso [kg]	10,25

1. Descrizione generale

Il manuale ha lo scopo di aiutare nell'uso sicuro e affidabile. Il prodotto è progettato e fabbricato rigorosamente secondo le specifiche tecniche utilizzando la tecnologia e i componenti più recenti e mantenendo i più alti standard di qualità.

LEGGERE ATTENTAMENTE E COMPRENDERE QUESTO MANUALE PRIMA DI INIZIARE IL LAVORO.

Per garantire un funzionamento duraturo e affidabile dell'apparecchio, occorre prestare attenzione al suo funzionamento e alla sua manutenzione secondo le istruzioni del presente manuale. I dati tecnici e le specifiche di questo manuale sono aggiornati. Il produttore si riserva il diritto di apportare modifiche per migliorare la qualità.

Spiegazione dei simboli

	Prima dell’uso bisogna prendere visione del manuale.
	ATTENZIONE! o AVVERTENZA! o RICORDA! che descrivono una data situazione(segnale generico di pericolo)
	Indossare gli occhiali protettivi.
	Indossare guanti protettivi.
	ATTENZIONE! Pericolo di schiacciamento delle mani!

ATTENZIONE! Le illustrazioni in questo manuale sono solo a scopo illustrativo e possono differire in alcuni dettagli dall'aspetto reale del prodotto.

Il manuale originale è la versione tedesca. Le altre versioni linguistiche sono delle traduzioni dal tedesco.

2. Sicurezza di utilizzo

ATTENZIONE! Leggere tutte le avvertenze relative alla sicurezza e tutte le istruzioni. La mancata osservazione delle avvertenze e delle istruzioni può causare danni fisici o morte.

Il termine "apparecchio" o "prodotto" nelle avvertenze e nella descrizione delle istruzioni si riferisce al KIT DI SMONTAGGIO DEI MOZZI E CUSCINETTI DELLE RUOTE.

a) Mantenere l'area di lavoro ordinata e ben illuminata. Il disordine o la scarsa illuminazione possono provocare incidenti. Bisogna essere previdenti, fare attenzione a quello che si fa e usare il buon senso utilizzando l'apparecchio.
b) In caso di dubbi sul corretto funzionamento del prodotto o in caso di constatazione di un danno, si prega di contattare il servizio di assistenza del produttore.
c) Il prodotto può essere riparato esclusivamente dal servizio di assistenza del produttore. Non eseguire le riparazioni da soli!
d) Non sono ammessi bambini o persone non autorizzate nell'area di lavoro. (Le distrazioni possono causare la perdita di controllo sull'apparecchio)
e) Conservare il manuale d'uso per utilizzo futuro. Se l'apparecchio deve essere trasferito a terzi, anche il manuale d'uso deve essere consegnato insieme all'apparecchio.

f) Tenere le parti dell'imballaggio e le piccole parti di assemblaggio fuori dalla portata dei bambini.
g) Tenere l'apparecchio lontano dalla portata dei bambini e degli animali.
h) Quando si utilizza questo apparecchio insieme ad altri apparecchi, è necessario seguire anche le altre istruzioni per l'uso.
i) Non utilizzare l'apparecchio quando si è stanchi, malati o sotto l'influenza di alcol, droghe o farmaci che limitano sostanzialmente la capacità di utilizzare l'apparecchio.
j) L'apparecchio può essere azionato da persone fisicamente idonee, capaci di farlo funzionare e adeguatamente addestrate, che abbiano letto queste istruzioni e siano state istruite in materia di sicurezza e salute sul lavoro.
k) Bisogna prestare attenzione, usare il buon senso durante il funzionamento dell'apparecchio. Un attimo di disattenzione può portare a gravi lesioni del corpo.
I) Usare i dispositivi di protezione individuale necessari quando si lavora con l'apparecchio, come specificato nella sezione 1 della spiegazione dei simboli. L'uso di dispositivi di protezione individuale appropriati e approvati riduce il rischio di lesioni.
m) Non sopravvalutate le proprie capacità. Mantenere l'equilibrio del corpo e il bilanciamento in ogni momento durante il lavoro. Questo permette un migliore controllo dell'apparecchio in situazioni impreviste.
n) Non indossare abiti larghi o gioielli. Tenere i capelli, i vestiti e i guanti lontani dalle parti in movimento. Abiti sciolti, gioielli o capelli lunghi possono rimanere impigliati nelle parti in movimento.
o) L'apparecchio non è un giocattolo. I bambini non devono giocare con l'apparecchio.
p) Tenere l'apparecchio inutilizzata fuori dalla portata dei bambini e di chiunque non abbia familiarità con l'apparecchio o con questo manuale. Le apparecchiature elettriche sono pericolose nelle mani di utilizzatori inesperti.
q) Mantenere l'apparecchio in uno stato tecnico buono. Controllare prima di ogni operazione che non ci siano danni generali o relativi alle parti in movimento (crepe nelle parti e nei componenti o qualsiasi altra condizione che possa influenzare il funzionamento sicuro dell'apparecchio). In caso di danno, far riparare l'apparecchio prima dell'uso.

r) Conservare l'apparecchio fuori della portata dei bambini.
s) Pulire regolarmente l'apparecchio per evitare un accumulo permanente di sporco.
t) Non lavorare due oggetti contemporaneamente.
u) L'apparecchio non è un giocattolo. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza.
v) È vietato manomettere il design dell'apparecchio per modificarne i parametri o la costruzione.
w) Tenere l'apparecchio lontano dalle fonti di fuoco o dal calore.
x) Se il veicolo da riparare viene sollevato, assicurarsi che sia adeguatamente sostenuto e assicurato contro lo scivolamento o il ribaltamento.
y) Non installare un cuscinetto con un anello di ritegno danneggiato.

ATTENZIONE! Anche se l'apparecchio è stato progettato per essere sicuro, sia dotato di adeguate protezioni, e nonostante l'uso di ulteriori elementi di sicurezza per l'utente, c'è ancora un piccolo rischio di incidente o lesione durante l'utilizzo dell'apparecchiatura. Si consiglia di mantenere la cautela e il buon senso durante l'utilizzo.

3. Principi di utilizzo

Il kit è progettato per facilitare la rimozione/ installazione del mozzo nei veicoli Ford, Mazda e Volvo nei seguenti modelli:

• Ford - Focus 2 (dal 2004), C-Max (dal 2003)
• Mazda - 3 (bk) 1.4 / 1.6 / 1.6 turbo (dal 2003)
- Volvo - C30 (dal 2006), C70 cabrio (dal 2006), S40 (dal 2004), V50 (dal 2004)

L'utente è responsabile di qualsiasi danno derivante da un uso improprio.

3.1. Descrizione del dispositivo

1 - Piastra di pressione
2 - Perni
3 - Viti per il collegamento dei gusci
4 - Elemento di compressione di montaggio (argento)
5 - Elemento di compressione di smontaggio (nero)
6 - Adattatore per piastra di pressione
7 - Coppia di gusci di smontaggio (neri)
8 - Coppia di gusci di montaggio (argento)
9 - Bullone principale
10 - Dado

3.2. Lavoro con l'apparecchio

ATTENZIONE: Consultare sempre il manuale di assistenza del costruttore del veicolo per determinare come riparare i componenti del veicolo.

9 1 2 7 3 5 10

Smontaggio del cuscinetto

a) Preparare il veicolo per la rimozione del cuscinetto della ruota.
b) Montare la coppia di gusci neri (7) dietro la flangia del mozzo con il lato incassato rivolto verso la staffa del mozzo. Collegare la coppia di gusci (7) con le viti (3).
c) Inserire i perni (2) nella piastra di pressione (1). Inserire l'adattatore della piastra di pressione (6) nel foro centrale della piastra di pressione (1)
d) Inserire il bullone principale (9) nel foro dell'adattatore della piastra di pressione (6).
e) Ingrassare il bullone principale (1).
f) Inserire l'altra estremità del bullone principale (9) nel foro del cuscinetto. Inserire i perni (6) installati nella piastra di pressione (1) nei fori della flangia del mozzo in modo che siano a filo con la coppia di gusci (7).
g) Posizionare l'elemento di compressione nero (5) sul bullone principale (9) in modo che appoggi sul cuscinetto.
h) Avvitare il dado (10) sul bullone principale (9) in modo che appoggi contro l'elemento di compressione (5).
i) Afferrare il dado (10) e la testa del bullone principale (9) con chiavi adeguate. Ruotando la testa del bullone principale, estrarre il cuscinetto dal portamozzo.

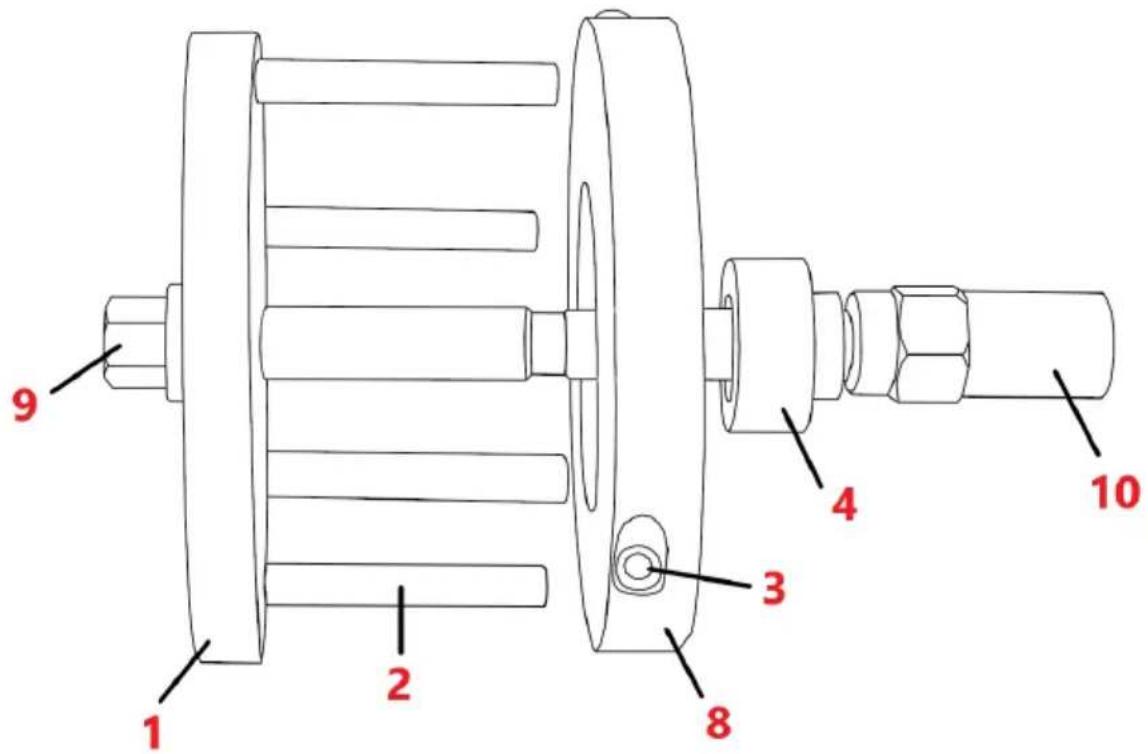

Montaggio del cuscinetto

9 1 2 3 4 8 10

ATTENZIONE! NON installare un cuscinetto con un anello di ritegno danneggiato.

a) Fissare la coppia di gusci argentati (8) alla flangia del mozzo. Collegare la coppia di gusci (8) con le viti (3).
b) Inserire i perni (2) nella piastra di pressione (1). Inserire l'adattatore della piastra di pressione (6) nel foro centrale della piastra di pressione (1)
c) Inserire il bullone principale (9) nel foro dell'adattatore della piastra di pressione (6).
d) Ingrassare il bullone principale (9).
e) Inserire l'altra estremità del bullone principale (9) nel foro del cuscinetto. Inserire i perni (6) installati nella piastra di pressione (1) nei fori della flangia del mozzo in modo che si inseriscano nella coppia di gusci (7)
f) Far scorrere il cuscinetto e le parti dell'utensile assemblate nel portamozzo. Prima di iniziare l'installazione, accertarsi che il cuscinetto sia posizionato perpendicolarmente al portamozzo.
g) Posizionare l'elemento di compressione argentato (4) sul bullone principale (9) in modo che appoggi contro il bordo esterno sul retro del portamozzo.
h) Avvitare il dado (10) sul bullone principale (1) in modo che appoggi contro l'elemento di compressione (4).
i) Afferrare il dado (10) e la testa del bullone principale (9) con una chiave adeguata. Ruotando la testa del bullone principale, far scorrere il cuscinetto nel portamozzo.
j) Quando il cuscinetto è montato correttamente, l'anello di ritegno si innesta nella scanalatura di ritegno.

3.3. Pulizia e manutenzione

a) Usare solo agenti non corrosivi per la pulizia della superficie.
b) Dopo ogni pulizia, tutti i componenti devono essere asciugati bene prima di utilizzare nuovamente l'apparecchio.
c) Conservare l'apparecchio in un luogo asciutto e fresco, al riparo dall'umidità e dalla luce solare diretta.
d) Eseguire ispezioni regolari dell'apparecchio per assicurarsi che sia in buone condizioni di funzionamento e che non si siano verificati danni.
e) Pulire con un panno non abrasivo.
