NÁVOD K OBSLUZE SPS-18 MSW

Popis parametru Hodnota parametru
Název výrobku	SADA NÁŘADÍ NA LOŽISKA KOL
Model	MSW-SPS-18
Průměr demontovaných / montovaných ložisek [mm]	∅78
Rozměry (šířka x hloubka x výška) [mm]	365 x 345 x 105
Hmotnost [kg]	10,25

1. Všeobecný popis

Účelem pokynů je pomoc při bezpečném a spolehlivém používání. Výrobek je navržený a vyrobený přísně podle technických pokynů pomocí nejnovějších technologií a komponentů a při zachování nejvyšších standardů kvality.

NEŽ ZAČNETE PRACOVAT SE ZAŘÍZENÍM, PEČLIVĚ SI PROČTĚTE TENTO NÁVOD, ABYSTE POROZUMĚLI VŠEM JEHO POKYNŮM.

Pro zajištění dlouhodobého a spolehlivého provozu zařízení dbejte na jeho řádnou obsluhu a údržbu podle doporučení uvedených v těchto pokynech. Technické údaje a specifikace uvedené v těchto pokynech k obsluze jsou aktuální. Výrobce si vyhrazuje právo provádět změny související se zvýšením kvality.

Vysvětlení symbolů

	Před použitím se seznamte s pokyny.
	UPOZORNĚNÍ! nebo VAROVÁNÍ! nebo NEZAPOMEŇTE! popisující danou situaci(všeobecná výstražná značka).
	Používejte ochranné brýle.
	Používejte ochranné rukavice.

UPOZORNĚNÍ! Nebezpečí rozmačkání rukou!

UPOZORNĚNÍ! Ilustrace použité v těchto pokynech k obsluze slouží pouze k náhledu a v některých detailech se mohou lišit od skutečného vzhledu výrobku.

Originální pokyny tvoří německá verze. Ostatní jazykové verze jsou překlady z německého jazyka.

2. Bezpečné používání

UPOZORNĚNÍ! Prostudujte si všechna varování týkající se bezpečnosti a všechny pokyny. Nedodržování varování a pokynů může způsobit těžké zranění nebo smrt.

Výrazy „zařízení“ nebo „výrobek“ použité u varování a v pokynech se týkají SADY NÁŘADÍ NA LOŽISKA KOL.

a) Na pracovišti udržujte pořádek a zajistěte dostatečné osvětlení. Nepořádek nebo nedostatečné osvětlení může vést k nehodám a úrazům. Při používání zařízení předcházejte nebezpečným situacím, pozorujte, co se děje, a chovejte se rozumně.

b) V případě pochybností, zda výrobek funguje správně, nebo při zjištění jeho poškození kontaktujte servis výrobce.

c) Opravy výrobku smí provádět výhradně servis výrobce. Výrobek nikdy neopravujte sami!

d) Vstup dětem a nepovolaným osobám na pracoviště je zakázán. (Nepozornost může způsobit ztrátu kontroly nad zařízením.)

e) Pokyny k používání si uložte pro pozdější použití. Pokud má být zařízení předáno třetím osobám, předejte současně s ním rovněž pokyny k používání.

f) Části balení a drobné montážní prvky ukládejte mimo dosah dětí.

g) Zařízení uložte mimo dosah dětí a zvířat.

h) Používáte-li toto zařízení spolu s jinými zařízeními, dodržujte rovněž ostatní pokyny k používání.

i) Obsluha zařízení v případě únavy, nemoci, konzumace alkoholu, omamných látek nebo léků, které do značné míry omezují schopnosti pracovníka obsluhujícího zařízení, je zakázána.
j) Zařízení mohou obsluhovat pouze osoby fyzicky způsobilé, schopné zvládnout jeho obsluhu a příslušně poučené, které se seznámily s těmito pokyny a byly proškoleny o bezpečnosti a ochraně zdraví při práci.
k) Při používání zařízení dávejte pozor a řídte se zdravým rozumem. Chvíle nepozornosti při práci může vést k vážnému zranění.
I) Používejte osobní ochranné prostředky vyžadované při práci se zařízením a uvedené v bodu 1 vysvětlivek symbolů. Používání vhodných a atestovaných osobních ochranných prostředků snižuje riziko úrazu.
m) Nepřeceňujte své možnosti. Po celou dobu práce udržujte rovnováhu. Ta umožňuje lepší kontrolu nad zařízením v neočekávaných situacích.
n) Nenoste volný oděv ani šperky. Vlasy, oděv a rukavice udržujte v dostatečné vzdálenosti od pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být pohyblivými částmi zachyceny a vtaženy.
o) Zařízení není hračka. Zabraňte dětem, aby si se zařízením hrály.
p) Nepoužívané zařízení uložte mimo dosah dětí a osob neznajících zařízení nebo tyto pokyny k obsluze. Zařízení jsou nebezpečná v rukou nezkušených uživatelů.
q) Zařízení udržujte v dobrém technickém stavu. Před každou prací zkontrolujte, zda zařízení není poškozeno nebo nejsou poškozeny jeho pohyblivé části (praskliny částí nebo veškeré jiné podmínky, které mohou mít vliv na bezpečný chod zařízení). V případě poškození předejte zařízení do opravy ještě před jeho použitím.
r) Zařízení chraňte před dětmi.
s) Zařízení pravidelně čistěte, aby nedošlo k trvalému usazování nečistot.
t) Je zakázáno zpracovávat dva předměty současně.
u) Zařízení není hračka. Čištění a údržbu nesmějí provádět děti bez dozoru dospělé osoby.
v) Je zakázáno zasahovat do konstrukce zařízení a provádět změny jeho parametrů nebo konstrukce.
w) Zařízení nepoužívejte ani neukládejte v blízkosti zdrojů ohně a tepla.

x) Pokud vozidlo určené k opravě je zvednuté, ujistěte se, že je řádně podepřené a zajištěné proti sesunutí či převrácení.

y) Nemontujte ložisko s poškozeným stavěcím kroužkem.

UPOZORNĚNÍ! Přestože zařízení bylo navrženo tak, aby bylo bezpečné a mělo dostatečné ochranné prostředky a navzdory použití dalších bezpečnostních prvků chránících uživatele, existuje i nadále malé riziko úrazu či zranění při práci se zařízením. Doporučujeme, abyste při používání s výrobkem nakládali opatrně a rozumně.

3. Zásady používání

Sada obsahuje pomůcky pro demontáž / montáž náboje ve vozidlech značky Ford, Mazda, Volvo u následujících modelů:

Odpovědnost za veškeré škody způsobené v důsledku používání, které je v rozporu s určením zařízení, nese uživatel.

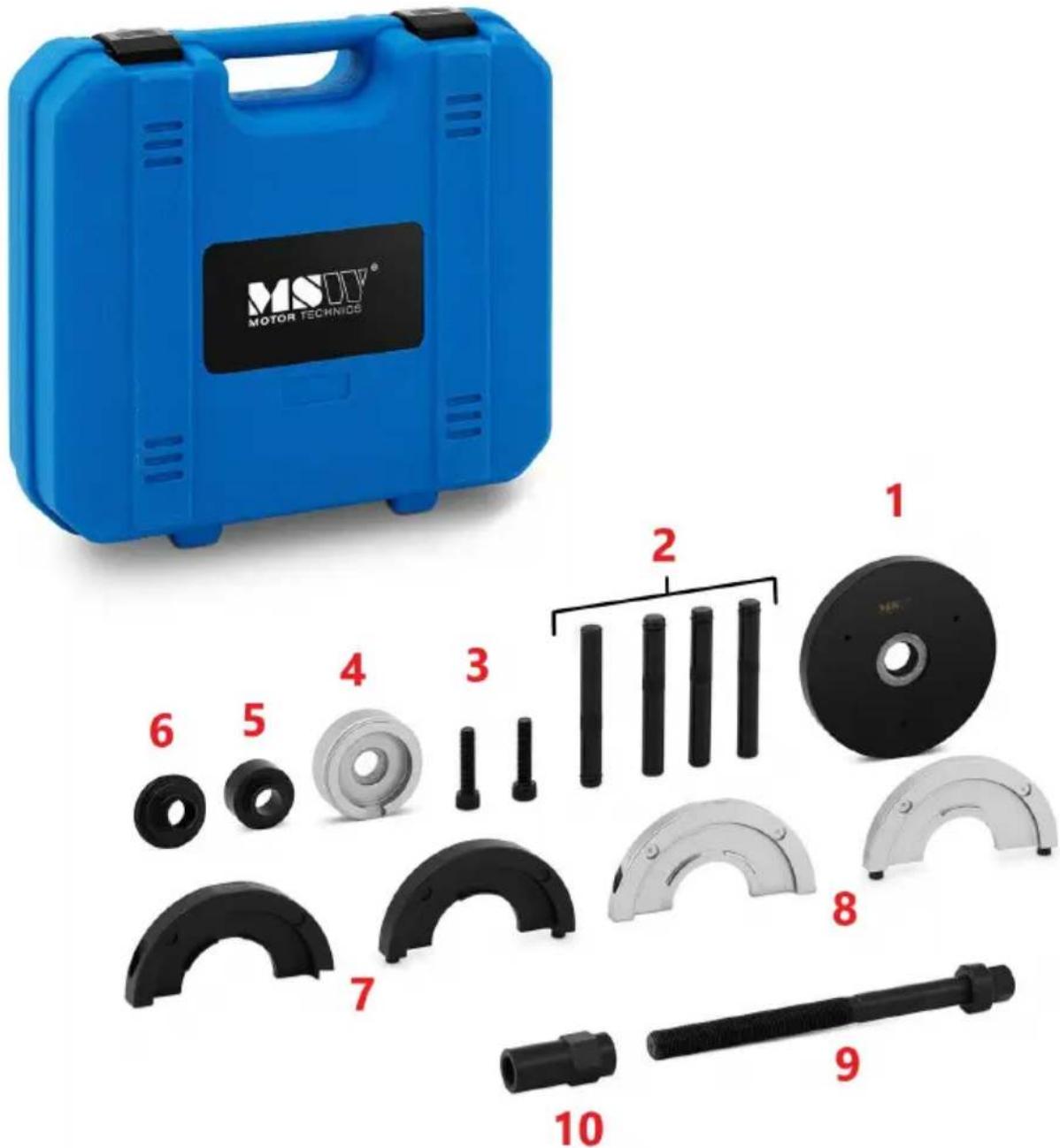

3.1. Popis zařízení

MGUV® MOTOR TECHNIOS 1 2 3 4 5 6 7 8 9 10

1 - Prítlačná deska
2 - Trny
3 - Montážní šrouby krytů
4 - Přítlačný díl pro montáž (stříbrný)
5 - Přítlačný díl pro demontáž (černý)
6 - Adaptér prítlačné desky
7 - Pár krytů pro demontáž (černé)
8 - Pár krytů pro montáž (stříbrné)
9 - Hlavní šroub
10 - Matice

3.2. Práce se zařízením

UPOZORNĚNÍ: Způsob, jak opravit součásti vozidla, zjistíte vždy v servisních pokynech výrobce vozidla.

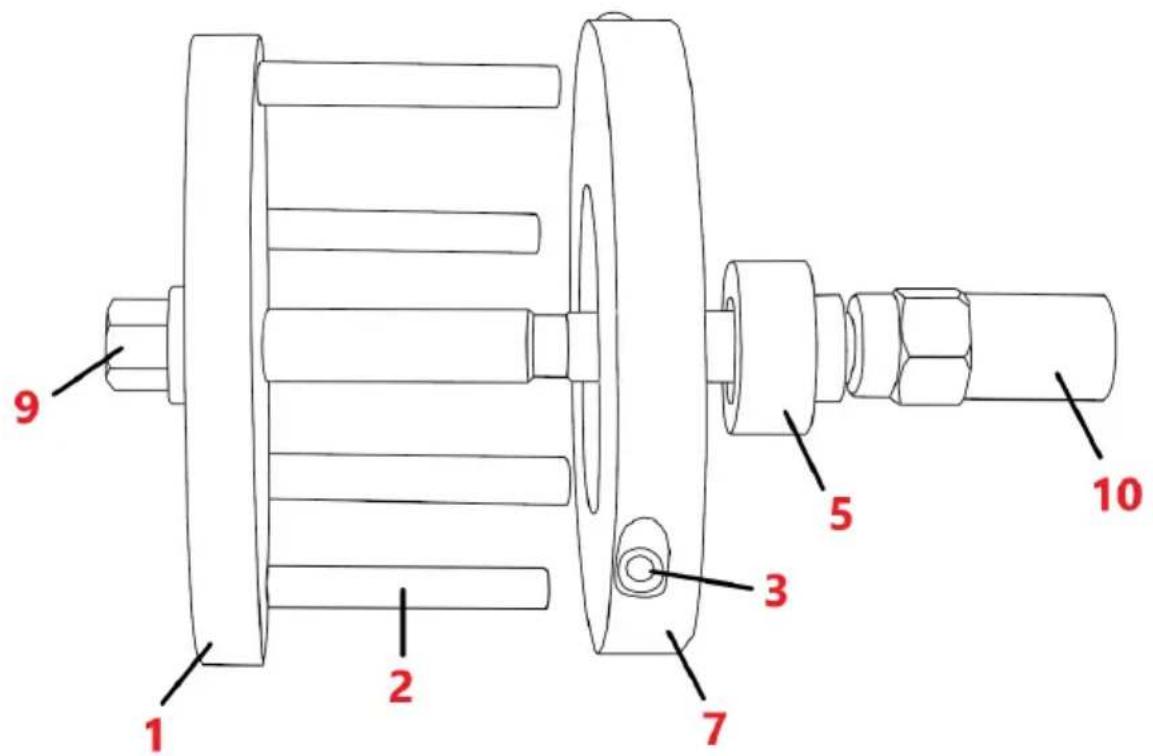

9 1 2 7 3 5 10

Demontáž ložiska

a) Připravte vozidlo na demontáž ložiska kola.
b) Pár černých krytů (7) namontujte za přírubu náboje tak, aby prohloubená strana směřovala ke konzole náboje. Pár krytů (7) spojte pomocí šroubů (3).
c) Trny (2) namontujte na přítlačnou desku (1). Adaptér přítlačné desky (6) nasad'te na středový otvor přítlačné desky (1)
d) Hlavní šroub (9) zasuňte do otvoru adaptéru přítlačné desky (6).
e) Namažte hlavní šroub (1).

f) Druhý konec hlavního šroubu (9) zasuňte do otvoru ložiska. Trny (6) nainstalované na přítlačné desce (1) zasuňte do otvorů v přírubě náboje tak, aby přiléhaly k párům krytů (7).

g) Černý přítlačný díl (5) nasad'te na hlavní šroub (9) tak, aby přiléhal k ložisku.

h) Matici (10) našroubujte na hlavní šroub (9) tak, aby přiléhala k přítlačnému dílu (5).

i) Matici (10) a hlavu hlavního šroubu (9) uchopte příslušnými klíči. Otáčením hlavy hlavního šroubu vytáhněte ložisko z držáku náboje.

Montáž ložiska

9 1 2 3 4 8 10

UPOZORNĚNÍ! NEMONTUJTE ložisko s poškozeným stavěcím kroužkem.

a) Stříbrný pár krytů (8) namontujte na přírubu náboje. Pár krytů (8) spojte pomocí šroubů (3).

b) Trny (2) namontujte na přítlačnou desku (1). Adaptér přítlačné desky (6) nasadťe na středový otvor přítlačné desky (1)

c) Hlavní šroub (9) zasuňte do otvoru adaptéru přítlačné desky (6).

d) Namažte hlavní šroub (9).

e) Druhý konec hlavního šroubu (9) zasuňte do otvoru ložiska. Trny (6) nainstalované na přítlačné desce (1) zasuňte do otvorů v přírubě náboje tak, aby přiléhaly k párům krytů (7).

f) Ložisko a smontované součásti nástroje zasuňte do držáku náboje. Než začnete provádět montáž, ujistěte se, že ložisko je usazeno kolmo k držáku náboje.

g) Stříbrný přítlačný díl (4) nasad'te na hlavní šroub (9) tak, aby přiléhal k vnějšímu okraji zadní části držáku náboje.

h) Matici (10) našroubujte na hlavní šroub (1) tak, aby přiléhala k přítlačnému dílu (4).

i) Matici (10) a hlavu hlavního šroubu (9) uchopte příslušným klíčem. Otáčením hlavy hlavního šroubu zasuňte ložisko do držáku náboje.

j) Ložisko je správně namontováno ve chvíli, kdy stavěcí kroužek zacvakne do stavěcí drážky.

3.3. Čištění a údržba

a) Na čistění ploch zařízení používejte výhradně přípravky neobsahující leptavé látky.

b) Po každém čištění všechny části dobře usušte, než budete zařízení znovu používat.
c) Zařízení uchovávejte na suchém a chladném místě chráněném před vlhkostí a přímým slunečním zářením.
d) Zařízení pravidelně kontrolujte z hlediska jeho technické funkčnosti a na jakákoli poškození.
e) K čistění používejte měkký hadřík.
