HASZNÁLATI ÚTMUTATÓ SC 1020 KARCHER

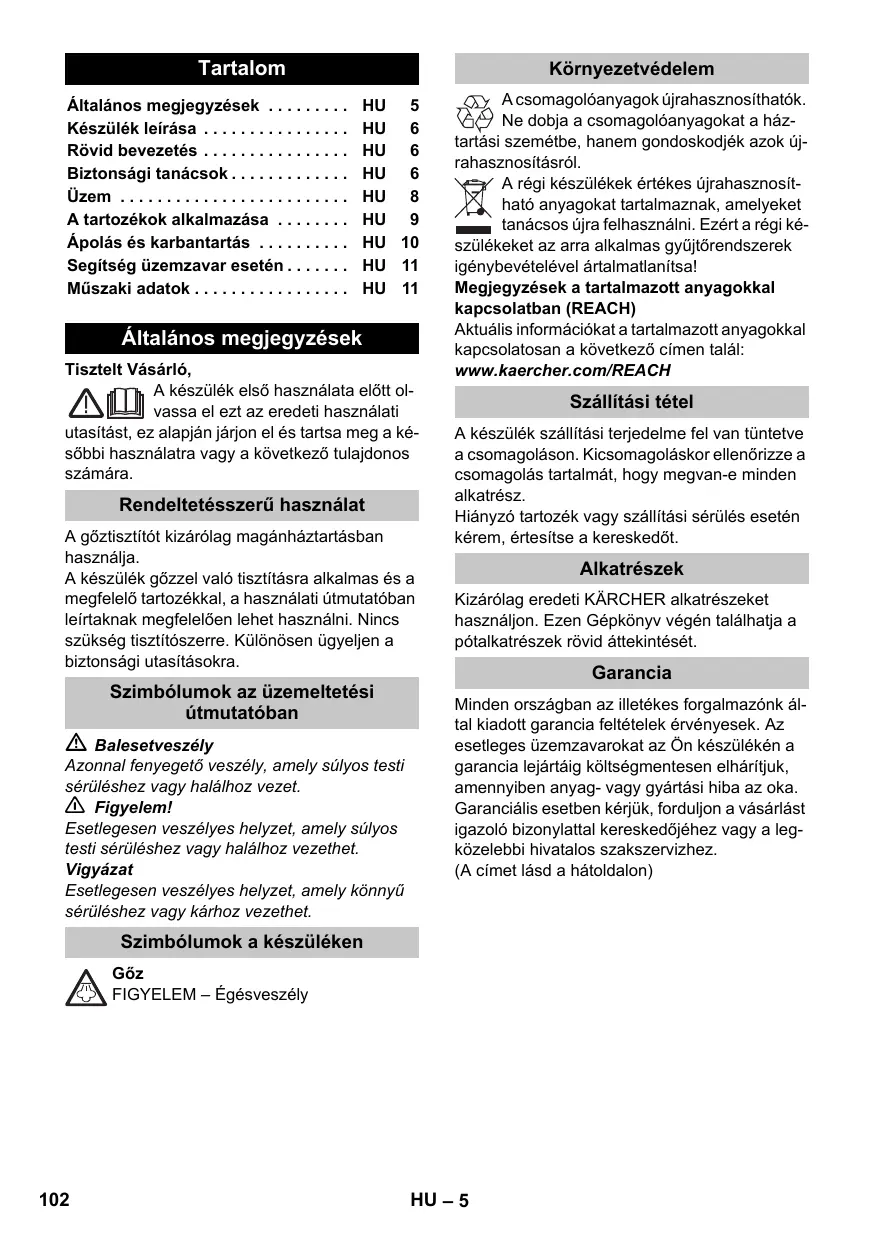

Tartalom Általános megjegyzések . . . . . . . . . Magyar Készülék leírása . . . . . . . . . . . . . . . . Rövid bevezetés . . . . . . . . . . . . . . . . Biztonsági tanácsok . . . . . . . . . . . . . Üzem . . . . . . . . . . . . . . . . . . . . . . . . . A tartozékok alkalmazása . . . . . . . . Ápolás és karbantartás . . . . . . . . . . Segítség üzemzavar esetén . . . . . . . Műszaki adatok . . . . . . . . . . . . . . . . . Környezetvédelem HU 5 HU 6 HU 6 HU 6 HU 8 HU 9 HU 10 HU 11 HU 11 Általános megjegyzések Tisztelt Vásárló, A készülék első használata előtt olvassa el ezt az eredeti használati utasítást, ez alapján járjon el és tartsa meg a későbbi használatra vagy a következő tulajdonos számára. Rendeltetésszerű használat A gőztisztítót kizárólag magánháztartásban használja. A készülék gőzzel való tisztításra alkalmas és a megfelelő tartozékkal, a használati útmutatóban leírtaknak megfelelően lehet használni. Nincs szükség tisztítószerre. Különösen ügyeljen a biztonsági utasításokra. Szimbólumok az üzemeltetési útmutatóban Balesetveszély Azonnal fenyegető veszély, amely súlyos testi sérüléshez vagy halálhoz vezet. 몇 Figyelem! Esetlegesen veszélyes helyzet, amely súlyos testi sérüléshez vagy halálhoz vezethet. Vigyázat Esetlegesen veszélyes helyzet, amely könnyű sérüléshez vagy kárhoz vezethet. A csomagolóanyagok újrahasznosíthatók. Ne dobja a csomagolóanyagokat a háztartási szemétbe, hanem gondoskodjék azok újrahasznosításról. A régi készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket tanácsos újra felhasználni. Ezért a régi készülékeket az arra alkalmas gyűjtőrendszerek igénybevételével ártalmatlanítsa! Megjegyzések a tartalmazott anyagokkal kapcsolatban (REACH) Aktuális információkat a tartalmazott anyagokkal kapcsolatosan a következő címen talál: www.kaercher.com/REACH Szállítási tétel A készülék szállítási terjedelme fel van tüntetve a csomagoláson. Kicsomagoláskor ellenőrizze a csomagolás tartalmát, hogy megvan-e minden alkatrész. Hiányzó tartozék vagy szállítási sérülés esetén kérem, értesítse a kereskedőt. Alkatrészek Kizárólag eredeti KÄRCHER alkatrészeket használjon. Ezen Gépkönyv végén találhatja a pótalkatrészek rövid áttekintését. Garancia Minden országban az illetékes forgalmazónk által kiadott garancia feltételek érvényesek. Az esetleges üzemzavarokat az Ön készülékén a garancia lejártáig költségmentesen elhárítjuk, amennyiben anyag- vagy gyártási hiba az oka. Garanciális esetben kérjük, forduljon a vásárlást igazoló bizonylattal kereskedőjéhez vagy a legközelebbi hivatalos szakszervizhez. (A címet lásd a hátoldalon) Szimbólumok a készüléken Gőz FIGYELEM – Égésveszély

HU – 5 Készülék leírása Biztonsági tanácsok A készülék szállítási terjedelme fel van tüntetve a csomagoláson. Kicsomagoláskor ellenőrizze a csomagolás tartalmát, hogy megvan-e minden alkatrész. Hiányzó tartozék vagy szállítási sérülés esetén kérem, értesítse a kereskedőt. Az ábrákat lásd a kihajtható oldalon! A1 Jelzőlámpa (zöld) - van hálózati feszültség A2 Jelzőlámpa - fűtés (NARANCSSÁRGA) A3 Biztonsági zár A4 Tartozék tartója A5 Parkoló tartó a padlófej számára A6 Hálózati csatlakozóvezeték hálózati csatlakozóval A7 Futókerekek (2 darab) A8 Kormánygörgő B1 Gőzpisztoly B2 Kibiztosító gomb B3 Választókapcsoló a gőzmennyiséghez (gyermekzárral) B4 Gőzkar B5 Gőztömlő Balesetveszély Tilos a tűzveszélyes helyiségekben történő üzemeltetés. A készülék veszélyes területen történő alkal

C1 Pontszórófej C2 Körkefe

D1 Kézi szórófej D2 Frottírhuzat

E1 Hosszabbítócsövek (2 db.) E2 Kibiztosító gomb

F1 Padló szórófej F2 Tartókapocs F3 Törlőruha

Ábrákat lásd a 2. oldalon

A biztonsági zárat lecsavarni, és a gőztisztítót maximum 1 liter vízzel feltölteni. Csavarja be a biztonsági zárat. Dugja be a hálózati csatlakozót. A zöld és a narancssárga jelzőlámpa világít. Várjon, amíg elalszik a narancssárga jelzőlámpa. Csatlakoztassa a tartozékot a gőzpisztolyhoz. A gőztisztító használatra kész.

HU – 6 mazása során figyelembe kell venni a megfelelő biztonsági előírásokat. A készüléket ne használja olyan úszómedencében, amely vizet tartalmaz. A készüléket nem szabad elektromos készülékek pl. tűzhelyek, szagelszívók, mikrohullámú sütők, televíziók, lámpák, hajszárítók, elektromos fűtőtestek, stb. tisztítására használni. A készülék és a tartozék előírásszerű állapotát használat előtt ellenőrizni kell. Ha a készülék állapota nem kifogástalan, akkor nem szabad használni. Kérem, különösen ellenőrizze a hálózati csatlakozóvezetéket, a biztonsági zárat és a gőztömlőt. A sérült hálózati csatlakozóvezetéket azonnal cseréltesse ki felhatalmazott szervizzel/ villamos szakemberrel. A sérült gőztömlőt azonnal cserélje ki. Csak a gyártó által ajánlott gőztömlőt (a rendelési számot lásd a pótalkatrész listában) szabad alkalmazni. Ne fogja meg nedves kézzel a hálózati csatlakozót és dugaljat. Nem szabad olyan tárgyat kezelni a gőzsugárral, amely egészségre káros anyagot (pl. azbesztet) tartalmaz.. A gőzsugarat nem szabad kis távolságból kézzel megérinteni, emberre, illetve állatra irányítani (forrázásveszély). Figyelem! A készülék IEC 60364-nek megfelelő elektromos csatlakoztatását villanyszerelővel kell elvégeztetni. A készüléket csak váltóárammal szabad üzemeltetni. A feszültségnek meg kell egyeznie a készülék típustábláján található tápfeszültséggel. Nedves helyiségben, pl. fürdőszobában, a készüléket csak előkapcsolt FI védőkapcsolóval ellátott aljzatról szabad üzemeltetni. A nem megfelelő hosszabbító vezetékek veszélyesek lehetnek. Csak freccsenővíz ellen védett, legalább 3x1 mm2 keresztmetszetű hosszabbító vezetéket szabad alkalmazni. A hálózati dugó és a hosszabbító vezeték csatlakozója nem kerülhet vízbe.

A hálózati vagy hosszabbító vezeték csatlakozóinak cseréjekor szavatolni kell a freccsenővíz elleni védelmet és a mechanikai szilárdságot. A felhasználónak rendeltetésszerűen kell használnia a készüléket. Figyelembe kell venni a helyi viszonyokat, és a készülékkel történő munkavégzés során ügyelni kell másokra, főként a gyerekekre. Ez a készülék nem alkalmas arra, hogy olyan korlátozott fizikai, érzékelő vagy szellemi képességgel rendelkező személyek (beleértve a gyerekeket) vagy tapasztalat és/vagy ismeret nélküli személyek használják, kivéve ha őket biztonságukért felelős személy felügyeli vagy ez a személy megtanította nekik, hogy hogyan kell a készüléket használni. Gyerekeket felügyelni kell, annak biztosításáért, hogy a készülékkel ne játszanak. A készüléket nem szabad felügyelet nélkül hagyni, amíg üzemel. Vigyázat hálózati dugaljjal ellátott csempézett falak tisztításánál. Vigyázat Ügyeljen arra, hogy a hálózati vagy hosszabbító kábel ne sérülhessen meg vagy károsodhasson azáltal, hogy áthajtanak rajta, becsípődik valahová, megrántják vagy hasonló hatások érik. A hálózati kábelt védeni kell a hőtől, olajtól és kiálló élektől. A víztartályba tilos oldószert, oldószertartalmú folyadékot vagy hígítás nélkül savat (pl. tisztítószert, benzint, festékhígítót és acetont) tölteni, mivel az megtámadhatja a készülékben használt anyagokat. A készüléket csak szilárd talajon szabad felállítani. A készüléket csak a leírásnak, ill. az ábrának megfelelő módon üzemeltesse vagy tárolja! A gőzkart üzemeltetésnél ne szorítsa le. A készüléket védeni kell az esőtől. A készüléket nem szabad kültéren tárolni.

Biztonsági berendezések Vigyázat A biztonsági berendezések a felhasználó védelmét szolgálják, ezeket nem szabad módosítani vagy megkerülni. Nyomásszabályozó A nyomásszabályozó a lehető legegyenletesebb tartálynyomást biztosítja működés közben. A fűtés a tartályban fennálló max. üzemi nyomás elérésekor kikapcsol, majd a gőzölés miatt bekövetkező, a tartályban fellépő nyomáscsökkenés következtében újra bekapcsol. Biztonsági termosztát Amennyiben a nyomásszabályozó meghibásodik, és a gép túlmelegszik, akkor a biztonsági termosztát kikapcsolja azt. A biztonsági termosztát visszaállítása érdekében forduljon a KÄRCHER ügyfélszolgálatához! Biztonsági zár A biztonsági zár lezárja a tartályt a keletkező gőznyomás elől. Amennyiben a nyomásszabályzó hibája következtében a tartályban túlnyomás képződne, úgy a biztonsági záron kinyílik egy túlnyomás-szelep, amelyen keresztül a gőz eltávozhat. A gép ismételt üzembe helyezése érdekében forduljon az illetékes KÄRCHER ügyfélszolgálatához! HU – 7 Üzem A készülék bekapcsolása A készüléket helyezze szilárd felületre. A tartozékok felszerelése Ábra A kormánygörgőt és a szállításhoz használt kerekeket behelyezni és bekattintani. Ábra A szükséges tartozékot (lásd „A tartozékok használata“ fejezetet) csatlakoztassa a gőzpisztolyhoz. Ehhez a tartozék nyitott végét a gőzpisztolyra kell nyomni, és annyira fel kell tolni a gőzpisztolyra, hogy a gőzpisztoly biztosítógombja bekattanjon. Ábra Szükség esetén használja a hosszabbító csövet. Ehhez az egyik ill. mindkét hosszabbító csövet kösse össze a gőzpisztollyal. A kívánt tartozékot tolja a hosszabbító cső szabad végére. A tartozékok leszerelése Balesetveszély Az alkatrészek leválasztásakor előfordulhat, hogy forró víz csöppen ki az eszközből! Az alkatrészeket nem szabad a gőzöléssel egy időben eltávolítani – forrázásveszély! A gőzmennyiség választógombját hátra állítani (gőzkar lezárva). Ábra Az alkatrészek levételéhez nyomja be a biztosítógombot, majd húzza szét az elemeket. Vigyázat A tisztítási munka alatt a készüléket nem szabad hordani. Csatlakoztassa a hálózati csatlakozót egy aljzatba. Mindkét kontroll lámpának világítani kell. Vigyázat A készüléket csak akkor kapcsolja be, ha víz van a tartályban. Ellenkező esetben a készülék túlmelegedhet (lásd a „Segítségnyújtás üzemzavar esetére” c. fejezetet). Kb. 8 perc múlva elalszik a narancssárga kontroll lámpa - fűtés. A gőztisztító használatra kész. A gőzmennyiség szabályozása A kiáramló gőz mennyiségét a gőzmennyiség választókapcsolójával lehet szabályozni. A választókapcsolónak három állása van: Maximális gőzmennyiség Csökkentett gőzmennyiség Nincs gőzadagolás - gyermekzár Megjegyzés: Ebben az állásban a gőzkart nem lehet működtetni. A választókapcsolót a szükséges mennyiségre állítani. Működtesse a gőzkart, ekkor a gőzpisztolyt Víz betöltése Tudnivaló: A kereskedelemben kapható desztillált víz folyamatos használata esetén nem kell a tartályt vízkőmentesíteni. Vigyázat Ruhaszárító gépből származó kondenzvizet nem szabad használni! Ne töltsön tisztítószert vagy más adalékot a tartályba! Csavarja le a biztonsági zárat a készülékről. A még meglévő vizet teljesen kiüríteni a tartályból (lásd az ábrát ). Maximum 1 liter friss vezetékes vizet töltsön a tartályba. Megjegyzés: Meleg vízzel lerövidítheti a fűtési időt. Csavarja vissza szorosan a biztonsági zárat a készülékre. HU – 8 először egy rongyra irányítsa, és várja meg míg a gőz egyenletesen áramlik ki. Megjegyzés: A gőztisztító fűtése használat közben ismételten bekapcsol, hogy a tartályban lévő nyomást szinten tartsa. Eközben világít a narancssárga jelzőlámpa - fűtés.

A tartozékok alkalmazása Víz utántöltése Víz utántöltése szükséges a tartályba, ha munka közben a gőz mennyisége csökken és végül nem jön ki gőz. Megjegyzés: A biztonsági zárat addig nem lehet kinyitni, amíg a tartály nyomás alatt áll. Húzza ki a hálózati csatlakozót az aljzatból. Nyomja le és tartsa lenyomva a gőzkart, amíg a készülékből nem áramlik ki több gőz. Ekkor megszűnik a nyomás a tartályban. Csavarja le a biztonsági zárat a készülékről. Balesetveszély A biztonsági zár nyitásakor kiáramolhat a maradék gőz. Ezért óvatosan nyissa ki a zárat, nehogy megégesse magát! Maximum 1 liter friss vezetékes vizet töltsön a tartályba. Balesetveszély Ha forró a tartály, fennáll a veszélye annak, hogy leforrázza magát, mert a víz a betöltéskor kispriccelhet. Ne töltsön tisztítószert vagy más adalékokat a tartályba! Csavarja vissza szorosan a biztonsági zárat a készülékre. Csatlakoztassa a hálózati csatlakozót egy aljzatba. Kb. 8 perc múlva elalszik a narancssárga kontroll lámpa - fűtés. A gőztisztító használatra kész. A gép kikapcsolása Húzza ki a hálózati csatlakozót az aljzatból. A készülék tárolása Ábra

A hosszabbító csöveket a nagy tartozék tartóba helyezni. A kézi szórófejet és a pontszórófej egy-egy hosszabbító csőre helyezni. A körkefét a közepes tartozék tartóba helyezni. A padló szórófejet a parkoló tartóba beakasztani. A gőztömlőt a hosszabbító csőre tekerni és a gőzpisztolyt a padló szórófejre helyezni. A használatra vonatkozó fontos tudnivalók Padlófelület tisztítása A gőztisztító használata előtt ajánlott a padlót felseperni vagy felporszívózni. Így a padlót már a nedves tisztítás előtt megtisztítja a szennyeződéstől/szétszórt tárgyaktól. Textíliák felfrissítése Mielőtt a gőz tisztítóval kezelést végezne, kérem mindig ellenőrizze a textíliák ellenálló képességét egy nem feltűnő helyen: Először begőzölni, azután száradni hagyni és végül szín- és formatartósságra ellenőrizni. Bevonatos vagy lakkozott felületek tisztítása Lakkozott vagy műanyag bevonatos felületek, mint pl. konyha- és szobabútorok, ajtók, parketta, tisztításakor viasz, bútorpolitúr, műanyag bevonat vagy festék válhat le vagy folt keletkezhet. Ilyen felületek tisztításakor egy rongyot gőzöljön rövid ideig és ezzel tisztítsa le a felületeket. Vigyázat A gőzt ne irányítsa ragasztott sarkokra, mivel a ragasztott szegély leoldódhat. A készüléket ne használja kezeletlen fa- vagy parkett padlón. Üvegtisztítás Alacsony külső hőmérséklet esetén, főleg télen, melegítse fel az ablaküveget azáltal, hogy a teljes üvegfelületet enyhén begőzöli. Így elkerülheti a feszültséget a felületeken, amely az üveg töréséhez vezethet. Ezután az ablakfelületet a kézi szórófejjel és a huzattal tisztítsa meg. A víz lehúzásához használjon ablaklehúzót vagy törölje szárazra a felületet. Vigyázat A gőzt ne irányítsa az ablakkeret kezelt részeire, hogy ezeket ne rongálja meg. Gőzpisztoly A gőzpisztolyt tartozékok nélkül is használhatja, például: – szagok és gyűrődések eltávolítására lógó ruhadarabokról azáltal, hogy ezeket 10-20 cm távolságból gőzöli. – növények portalanítására. Ehhez tartson 2040 cm távolságot. – nedves portalanításhoz azáltal, hogy egy rongyot röviden begőzöl és ezzel törli le a bútorokat. HU – 9 Ápolás és karbantartás Pontszórófej Minél közelebb van a pontszórófej a szennyezett helyhez, annál nagyobb a tisztítási hatása, mivel a hőmérséklet és a gőz a szórófej kimenetnél a legerősebb. Különösen praktikus nehezen hozzáférhető helyeken, fugák, csaptelepek, lefolyók, mosdók, WC-k, redőnyök vagy fűtőtestek tisztítására. Erős vízkőlerakódásokra a gőzös tisztítás előtt ecetet vagy citromsavat lehet cseppenteni, 5 percig hatni hagyni, azután gőzzel tisztítani. Körkefe A körkefét kiegészítésként a pontsugárfúvókára lehet szerelni. A kefék segítségével a makacs szennyeződéseket könnyebben el lehet távolítani. Vigyázat Nem alkalmas érzékeny felületek tisztítására. Ábra A körkefét a pontsugárfúvókára rögzíteni. Kézi szórófej Kérem, húzza a frottír huzatot a kézi szórófejre. Különösen alkalmas kis lemosható felületekre, zuhanykabinokra, tükörre. Padló szórófej Alkalmas minden lemosható fal- és padlóbevonatra, pl. kő padló, csempe és PVC padlók. Erősen szennyezett felületeken lassan haladjon át, hogy a gőz hatása hosszabb ideig érvényesüljön! Megjegyzés: A tisztítószer maradékok vagy ápoló folyadékok, amelyek még a tisztítandó felületen találhatók, a gőztisztításkor maszatoláshoz vezethetnek, ezek azonban többszörös használat esetén eltűnnek. Ábra A padló rongyot a padlófejre rögzíteni. 1 A padló rongyot hosszába félbe hajtani és a padló szórófejet ráállítani. 2 A tartó kapcsokat kinyitni. 3 A rongy végeit a nyílásokba helyezni. 4 A tartó kapcsokat bezárni. Vigyázat Az ujjait ne csípje be a kapcsok közé. Padló szórófej parkolása Ábra Munkamegszakítás esetén a padló szórófejet akassza be a parkoló tartóba. Balesetveszély Karbantartási munkálatokat csak kihűlt és áramtalanított gépen végezzen! A tartály kiöblítése Öblítse ki a gőztisztító tartályát legalább annak minden 10. feltöltése után. Töltse fel a tartályt vízzel, majd erősen rázza meg azt. Ezáltal feloldódik a tartály fenekére rakódott mésztartalmú vízkő. Öntse ki a vizet. A tartály vízkőmentesítése Tudnivaló: A kereskedelemben kapható desztillált víz folyamatos használata esetén nem kell a tartályt vízkőmentesíteni. Mivel a tartály falán is képződik vízkő, ajánljuk, hogy rendszeres időközönként vízkőtlenítse azt (TF=tartályfeltöltés)! Keménységi tartomány I lágy II közepes III kemény IV nagyon kemény ° dH mmol/l TF

0-1,3 55 7-14 1,3-2,5 45 14-21 2,5-3,8 35 >21 >3,8 25 Megjegyzés: A csapvíz keménységi fokát az önkormányzati vízgazdálkodási hivataltól vagy a vízművektől tudhatja meg. Húzza ki a hálózati csatlakozót az aljzatból. Hagyja lehűlni a készüléket. Csavarja le a biztonsági zárat a készülékről. A még meglévő vizet teljesen kiüríteni a tartályból (lásd az ábrát ). 몇 Figyelem! Csak a KÄRCHER által jóváhagyott termékeket használja, hogy elkerülje a készülék meghibásodását. Vízkőtelenítéshez használja a KÄRCHER vízkőtelenítő rúdjait (megrend. szám 6.295206). A vízkőtelenítő oldat elkészítésekor vegye figyelembe a csomagoláson megadott adagolási tanácsokat. Vigyázat A gőztisztító feltöltésénél és ürítésénél legyen óvatos. A vízkőmentesítő oldat az érzékeny felületeket megtámadhatja. Töltse bele az oldatot a tartályba, és hagyja kb. 8 órán át hatni. HU – 10

Figyelem! A vízkőmentesítés alatt ne csavarja a biztonsági zárat a készülékre. A gőztisztítót ne használja, amíg a tartályában vízkőoldó van. 8 óra időtartam elteltével teljesen ki kell önteni a vízkőoldó oldatot. Mivel ilyenkor a készülék tartályában valamennyi oldat marad, ezért a tartályt kétszer-háromszor át kell öblíteni hideg vízzel, hogy a vízkőoldót teljesen eltávolítsa a készülékből. A még meglévő vizet teljesen kiüríteni a tartályból (lásd az ábrát ). Tartozékok ápolása Tudnivaló: A tisztító kendőt és a frottírhuzatot előmosva szállítjuk, ezért azokat rögtön használhatja a gőztisztítóval végzendő munkához. A szennyeződött tisztító kendőt és frottírhuzatot mosógépben 60°-on moshatja. Ezek a jobb szennyfelvevő képesség megőrzése érdekében ne használjon öblítőszert! A kendők ruhaszárítóban száríthatók. Segítség üzemzavar esetén Gyakran egyszerű okok rejlenek a meghibásodások mögött, amelyeket a következő áttekintéssel a felhasználó is megszüntethet. Kétség esetén, vagy ha nem az itt felsorolt hibák valamelyikét tapasztalja, forduljon a jogosultsággal rendelkező ügyfélszolgálathoz. Balesetveszély Karbantartási munkálatokat csak kihűlt és áramtalanított gépen végezzen! A készülék javítását csak erre jogosult ügyfélszolgálat végezheti. Sok víz jön ki A gőztartály túlságosan tele van A gőzpisztolyt addig nyomja, amíg kevesebb víz jön ki. A gőzfejlesztő vízköves A gőzfejlesztő vízkőlerakódását el kell távolítani. Műszaki adatok Áramcsatlakozás Feszültség 220-240 1~50/60 Védelmi osztály Védelmi fokozat IPX4 Teljesítményre vonatkozó adatok Fűtőteljesítmény Max. üzemi nyomás 0,32 Felfűtési idő Gőz mennyiség Tartós gőzölés Gőzfúvás max. Méretek Gőztartály 1,0 Tartozékok nélküli súly 3,1 szélesség Hossz magasság

A műszaki adatok módosításának jogát fenntartjuk! Hosszú felfűtési idő A gőzfejlesztő vízköves A gőzfejlesztő vízkőlerakódását el kell távolítani. Nincsen gőz Nincs víz a gőztartályban A készüléket ki kell kapcsolni. Lásd viz utántoöltése (9 ábrát). A gőzkart nem lehet lenyomni A gőzkart reteszeli a zár / gyermekzár. A gőzmennyiség választókapcsolóját előre állítani.
