Airtech 2200 - Kompresszor Herkules - Ingyenes használati útmutató

Termék típusa	Kompresszor
Márka	Herkules
Modell	Airtech 2200
Méretek (H x Sz x M)	60 x 30 x 64 cm
Súly	31 kg
Elektromos tápegység	230 V ~ 50 Hz, 16 A
Motorteljesítmény	1,5 kW / 2 LE
Fordulatszám	2850 min⁻¹
Maximális üzemi nyomás	8 bar
Tartály űrtartalom	24 L
Elméleti szívóteljesítmény	210 L/perc
Hangteljesítmény szint (LWA)	97 dB(A)
Hangnyomásszint (LPA)	87 dB(A)
Ajánlott olajtípus	SAE 15W/40 vagy ezzel egyenértékű
Első olajcsere	100 üzemóra után
Légiszűrő tisztítása	300 üzemóránként
Kondenzvíz eltávolítása	Naponta a leeresztő szelepen keresztül
Biztonsági szelep	Gyárilag beállítva, ne állítsa át
Nyomáskapcsoló	Bekapcsolás 5 bar, kikapcsolás 8 bar
Garancia	5 év (anyag- és gyártási hibákra)
Tartozékok	Kerekek, gumipárna, légiszűrő
Cikkszám	40.072.56
Zavarszűrés	A CE 82/499 EK irányelv szerint
Előírt felhasználás	Sűrített levegő, szórópisztolyos festés (normák betartása)

Gyakran ismételt kérdések - Airtech 2200 Herkules

Milyen típusú olajat használjak és mikor kell cserélni?

Használjon SAE 15W/40 vagy ezzel egyenértékű olajat. Az első olajcserét 100 üzemóra után kell elvégezni, majd rendszeresen a használat szerint. Öntse a használt olajat egy edénybe, és adja le egy megfelelő gyűjtőállomáson.

Hogyan távolítsam el a kondenzvizet a tartályból?

Naponta nyissa ki a tartály alatti leeresztő szelepet a kondenzvíz eltávolításához. Győződjön meg róla, hogy a kompresszor feszültségmentes, és a nyomás kiengedett, mielőtt hozzákezd.

Hogyan tisztítsam a légiszűrőt?

A légiszűrőt 300 üzemóránként kell tisztítani. Vegye ki (lásd a használati útmutató 4. ábráját), tisztítsa meg folttisztító benzinnel, majd helyezze vissza. Várja meg, amíg a kompresszor teljesen lehűl, mielőtt bármilyen beavatkozást végez.

Melyek a legfontosabb biztonsági óvintézkedések?

Viseljen védőszemüveget, porvédő maszkot, gumikesztyűt és csúszásmentes cipőt. Soha ne irányítsa a levegőpisztolyt emberek felé. Tartsa távol a gyermekeket, és ne viseljen bő ruházatot. Tartsa be az UVV-VBG 16 és 23 szabványokat a sűrített levegős és festési munkákhoz.

Hogyan állítsam be a nyomáskapcsolót?

A kapcsoló gyárilag be van állítva (bekapcsolás 5 bar, kikapcsolás 8 bar). A nyomáskülönbség beállításához vegye le a fedelet, és forgassa el az 1-es csavart egy 8 mm-es csőkulccsal: jobbra forgatva nő a különbségi nyomás és a kikapcsolási nyomás, balra forgatva csökken.

Mit tegyek, ha a kompresszor nem indul el vagy túlterhelődik?

Ellenőrizze a hálózati feszültséget (ne legyen túl magas), a környezeti hőmérsékletet és a szellőzést. Hibás szelepek, túl alacsony olajszint vagy beragadt hajtórúd-csapágy is okozhat túlterhelést. Hagyja lehűlni, mielőtt újraindítja.

Mekkora a zajszintje ennek a kompresszornak?

A hangteljesítményszint (LWA) 97 dB(A), a hangnyomásszint (LPA) 87 dB(A). A 85 dB(A) küszöbérték túlléphető, ezért ajánlott hallásvédőt viselni.

Hogyan rendelhetek pótalkatrészeket?

A rendeléshez adja meg a készülék típusát, a cikkszámot (40.072.56), az azonosító számot (01012) és a kívánt pótalkatrész számát. Forduljon az ügyfélszolgálathoz.

Használhatom a kompresszort kültéren esős időben?

Nem, a kompresszort nem szabad esőnek kitenni, sem nedves környezetben használni. Beltéri használatra tervezték. Szükség esetén csak kültéri használatra engedélyezett hosszabbítót használjon.

Mi a tartály maximális nyomása, és hogyan van védve?

A maximális üzemi nyomás 8 bar. Egy gyárilag beállított biztonsági szelep védi a tartályt a túlnyomás ellen. Tilos ezt a szelepet átállítani vagy a plombáját eltávolítani.

HASZNÁLATI ÚTMUTATÓ Airtech 2200 Herkules

Általános biztonsági utasítások

Figyelem! Ezen elektromos kompresszor használata alkalmával, az áramütés, személyi sérülés és a tűzveszély elkerülése végett, vegye figyelembe az alapvető biztonsági intézkedéseket. Olvassa és vegye figyelembe ezeket az utasításokat, mielőtt használná a készüléket.

1. Tartsa a munkakörnyezetet rendben
2. A rendetlenség a munkakörnyezetben balesetet idéz elő.
3. Vegye figyelembe a környezeti befolyásokat
4. Ne tegye ki a kompresszort esőnek. Ne használja a kompresszort nedves vagy vizes környezetben. Gondoskodjon jó megvilágításról. Ne használja a kompresszort gyúlékony folyadékok vagy gázok közelében.
5. Óvja magát az áramütéstől
6. Kerülje el a földelt részekkel való testi érintkezést, mint például csövekkel, fűtőtestekkel, tűzhelyekkel, hűtőszekrényekkel.
7. Tartsa a gyerekeket távol!
8. Ne engedje meg más személynek, hogy megérintse a kompresszort vagy a kábelt, tartsa őket a munkakörtől távol.
9. Tárolja biztonságosan a kompresszort
10. A nem használt kompresszort egy száraz, lezárt helyen és a gyerekek számára hozzáférhetetlenül kell tárolni.
11. Ne terhelje túl a kompresszort
12. Jobban és biztonságosabban dolgozik a megadott teljesítményi körben.
13. Viseljen megfelelő munkaruhát
14. Ne viseljen bő ruhát vagy ékszert. Ezeket elkaphatják a mozgó részek. A szabadban történő munkálatoknál gumikesztyű és tapadós lábbeli ajánlatos. Hosszú hajjal viseljen hajhálót.
15. Hordjon védőszemüveget
16. Porképző munkálatoknál használjon pormaszkot.
17. Ne használja fel olyan célokra a kábelt, amelyekre ez nincs előírva
18. Ne húzza a kompresszort a kábelnél fogva, és ne használja fel a kábelt a csatlakozó dugó kihúzására a fali dugaszolóaljzatból. Óvja a kábelt hőségtől, olajtól és éles szélektől.
19. Ne terjessze túl az állóhelyet
20. Kerülje el az abnormális testtartást. Gondoskodjon biztos állásról, és tartsa mindenkor az egyensúlyt.

11. Ápolja gondosan a kompresszort

• Tartsa a kompresszort tisztán, hogy jól és biztonságosan tudjon dolgozni. Kövesse a karbantartási előírásokat. Ellenőrizze rendszeresen a szerszám dugós csatlakozóját és a kábelét, és sérülés esetén cseréltesse ki ezt egy elismert szakember által. Ellenőrizze a hosszabbító kábelt rendszeresen, és sérülés esetén cserélje ki.
• Húzza ki a hallózati dugót
• A készülék nem használható, és a karbantartás előtt.

13. Ne hagyjon benne semmilyen szerszámkulcsot

• Bekapcsolás előtt ellenőrizze, hogy a kulcsok és a beállító szerszámok el vannak távolítva.
• Kerülje el az akaratlan indítást
• Bizonyosodjon meg róla, hogy a kapcsoló a hálózatba való bedugáskor ki van kapcsolva.

15. Hosszabbító kábel a szabadban

• A szabadban csakis arra engedélyezett és megfelelően megjelölt hosszabbítókábelt használjon.

16. Legyen mindig figyelmes

• Ügyeljen arra, amit csinál. Fogjon okosan a munkához. Ne használja a kompresszort, ha nem koncentrált.

17. Ellenőrizze le a kompresszort sérülésekre

• A kompresszor további használata előtt a biztonsági berendezéseket vagy enyhén sérült részeket meg kell gondosan vizsgálni azok hibátlan és meghatározásuknak megfelelő működésükre. Vizsgálja meg, hogy a mozgó

részek működése rendben van, és hogy nem szorulnak vagy részeik nincsenek károsulva. Minden résznek helyesen fel kell szerelve lennie és minden feltételt teljesítenie, hogy a szerszám kifogástalan működése biztosítva legyen. Károsult biztonsági berendezések és részeket szakszerűen egy vevőszolgálati műhely által kell megjavíttatni vagy kicseréltetni, ha a használati utasításban nincs más megadva. A károsult kapcsolókat egy vevőszolgálati műhely által muszáj kicseréltetni. Ne használjon olyan szerszámokat, ahol a kapcsolót nem lehet ki- és bekapcsolni.

1. Figyelem!
2. Saját biztonsága érdekében csak a használati utasításban idézett vagy a szerszám előállítójától ajánlott vagy megnevezett kellékeket és potgépeket használjon. A használati utasításban vagy a katalógusban ajánlott bevetési szerszámoktól vagy kellékektől eltérőek használata egy személyi sérülés veszélyét jelenthet az Ön számára.
3. Javítások: Csak egy villamossági szakember által

Javításokat csak egy villamossági szakember végezhet el, különben balesetek érhetik a használót.

1. Kapcsolja rá a porelszívó berendezést
2. Ha van rajta csatlakozás a porelszívó berendezésekhez, akkor bizonyosodjon meg arról, hogy ezek rá vannak-e kapcsolva és üzemeltesse őket.
3. Zaj
4. Ennek a kompresszornak a zaját az IEC 59 CO 11, IEC 704, DIN 45635 21-es rész, NFS 31-031 (84/537/EWG) szerint mérik. A munkahelyen a zaj túllépheti a 85 dB-t (A). Ebben az esetben az üzemeltetők részére zajvédelmi intézkedésre van szükség.

Jól őrizze meg a Biztonsági utasításokat.

Kérjük, olvassa az utasítást üzembe helyezés előtt figyelmesen át!

Technikai adatok AIRTECH 2200
Hálózati csatlakozás 230 V ~ 50 Hz
A motor teljesítménye kW/PS 1,5 / 2
Kompresszor-fordulatszám perc\( ^{-1} \)	2850
Üzemnyomás bar 8
Nyomóartály térfogata (liter-ben) 24
Teo. szívóteljesítmény l/perc. 210
Hangteljesítményméréték LWA dB (A)-ben 97
Hangnyomásméréték LPA dB (A)-ben 87
A készülék méretei cm-ben 60 x 30 x 64
A készülék tõmege kg-ban 31
Cikk-szám: 40.072.56
I-szám 01012

A készülék rádió-zavar szűrés szempontjából megfelel a 82/499 EWG EG-irányvonali ajánlásoknak. A készülék a 2000/14/EG irányvonal 3-ik szakaszának megfelelően nem lett a szabadban történő használatra előrelátva.

Utasítás a készülék felállításához

Vizsgálja felül a készüléket, nem sérült-e meg a szállításnál. Az esetleges sérüléseket jelentse azonnal annál a szállítási vállalatnál, amelyik a kompresszort szállította. - Az üzembevétel előtt muszáj a kompresszor szivattyú olajszintjét leellenőrizni. - Telepítse a kompresszort lehetőleg a fogyasztó közelébe. - Kerülje el a hosszú légvezetéket és hosszú bevezetést (hosszabbítókat). Ügyeljen arra, hogy a beszívott

levegő száraz és pormentes legyen.

• Ne telepítse a kompresszort egy nedves vagy vizes helyiségben. A komplett kompresszor gyártási mintapéldánya már meg lett vizsgálva. Az üzembe vétel előtt nincs szükség egy további vizsgálatra egy TÜV szakember által. A mellékelt gyári- és vizsgálati igazolásokat őrizze okvetlenül meg. A szerelvénynek a szakmai egyesület iparfelügyeletének az egyik szakembere általi ellenőrzésekor be kell mutatni ezeket az igazolványokat. Lásd a gyártó igazolványait is. Megjegyzések az üzemeltetőnek.

Biztonsági utasítások a sűrített levegővel és a festékszórókkal történő munkákhoz

Figyelem! Vegye figyelembe az UVV-VBG 16-ot!

Kompresszorok és ezek vezetéki üzemeltetés esetében magas hőmérsékleteket érnek el. Ezek megérintése égési sérüléseket okoz.

A kompresszor által beszívott gázokat vagy párakat olyan keverékektől mentesen kell tartani, amelyek a kompresszorban tűzhöz vagy robbanáshoz vezethetnek.

A tömlőkapcsolat megeresztésénél a kapcsolórészt kézzel fogni kell, azért hogy ezáltal megakadályozza a tömlő visszacsapódása általi sérüléseket.

A kifúvó pisztollyal történő munka esetén viseljen védőszemüveget. Az idegen testek és a kifújt részek által könnyen sérülések keletkezhetnek.

Ne fújjon a kifúvó pisztollyal személyek felé, és ne tisztítson vele ruhát a testen.

Vegye figyelembe a biztonsági utasításokat a festékszórással történő munkánál.

Figyelem UVV-VBG 23

Ne használjon olyan lakkokat és oldószereket fel, amelyeknek a gyulladási pontja 21° C alatt van. Ne melegítse fel a lakkokat és az oldószereket. Ha az egészségre káros folyadékokat dolgoz fel, akkor védelem szempontjából szűrőkészülékek (arcvédők) szükségesek. Vegye figyelembe az ilyen anyagokat gyártók által megadott, a védőintézkedésekkel kapcsolatos adatokat. A szórási folyamat alatt, úgymint a munkateremben, tilos a dohányzás. A festékek párai is könnyen gyúlékonyak. Nem szabad tűzhelyeknek, nyílt fényforrásoknak vagy szikraképző gépeknek a teremben lenniük, ill. nem szabad azokat üzemeltetni. - Ne tároljon és ne fogyasszon élelmiszereket és italokat abban a teremben, ahol dolgozik. A festékek párai károsak. A teremnek, amelyben dolgozik, 30m³-nél nagyobbnak kell lennie, és biztosítani kell a megfelelő szellőzést a festékszórásnál és szárításnál. Ne fecskendezzen a széllel szembe. A gyúlékony és a veszélyes fecskendezési szerek fecskendezésénél vegye figyelembe a helyi rendőrségi hivatal előírásait. A PVC-nyomástömlővel együtt nem ajánlatos a következő médiák fajtáinak, mint pl. tesztbenzin, butilalkohol és metilénklorid feldolgozása (lecsökkenti az élettartamot).

Nyomótartályok üzemeltetése a nyomótartályok rendelete szerint (§ 13)

1. Aki egy nyomástartályt üzemeltet, annak a nyomástartályt egy szabályszerű állapotban kell tartania, szabályszerűen üzemeltetnie, ellenőriznie, a szükséges karbantartási és helyreállítási munkálatokat azonnal elvégeznie és a körülmények szerint szükséges biztonsági intézkedéseket elvégeznie. 2. Egyes esetekben a felügyeleti hatóság elrendelheti a szükséges felügyeleti intézkedéseket. 3. Egy nyomástartályt akkor nem szabad használni, ha olyan hibákat mutat fel, amelyek által az alkalmazottak vagy más személyek veszélyeztetve lennének. 4. Ha a III, IV, VI és VII csoportú nyomástartályok a nyomásviselő falazatokon károsodásokat mutatnak fel, amelyek a §13, 3-ik bekezdés szerinti üzemen kívül helyezéshez vezetnek, akkor az üzemeltetőnek értesítenie kell a szakértőt és egyezteti vele a szükséges intézkedéseket.

Beüzemeléshez

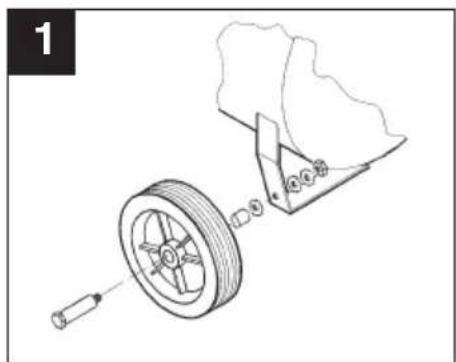

A futókerekek felszerelése: A mellékelt futókereket az 1-es rajznak megfelelően kell felszerelni.

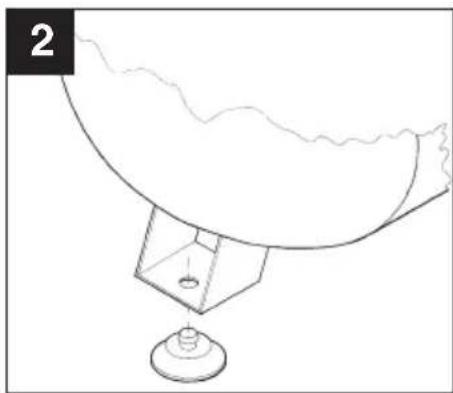

A gumiütköző felszerelése: A mellékelt gumiütközőt a 2-es rajznak megfelelően kell felszerelni a támasztólábra.

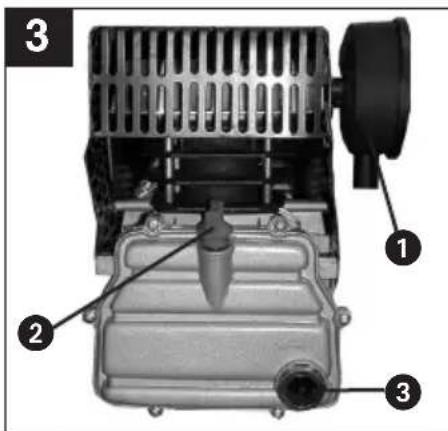

Az olajzár kicserélése és a levegőszűrő felszerelése:

Távolítsa egy csavarhúzóval el az olajbetöltő nyílás fedelét és tegye a mellékelt záródugót (2) az olajbetöltő nyílásba.

Csavarja be a levegőszűrőt (1) a kompresszor szivattyú oldali furatába.

Villamos csatlakozás:

Az Airtech 2200-es kompresszoregység védőérintkezős dugóval felszerelt hálózati kábellel van ellátva. Ezt mindig olyan 230 V~ 50 Hz-es védőérintkezős dugaszolóaljzatra rá lehet kapcsolni, amelyik 16 A-rel van biztosítva.

Hosszú vezetékek, valamint hosszabbítók, kábeldobok stb. feszültségesést idéznek elő és meg tudják akadályozni a motorindítást.

Alacsony hőmérsékleteknél, 0 °C alatt a motorindítás nehézkes, járatúság által veszélyeztetve van.

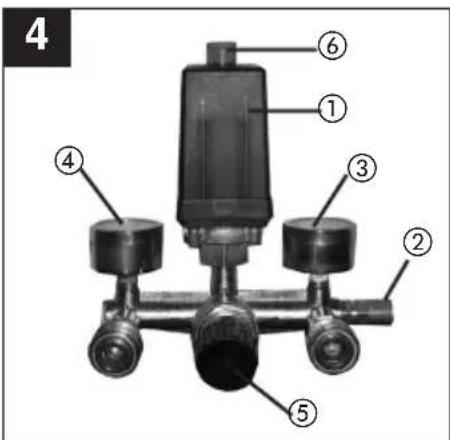

A nyomólég szerelvény magyarázata

1 Nyomáskapcsoló 2 Biztonsági szelep 3 Manométer (kazánnyomás leolvasása) 4 Manométer (le lehet olvasni a beállított nyomást) 5 Nyomáscsökkentő (nyomásbeállítás) 6 Ki / be - kapcsoló

Karbantartás és ápolás

Kondenzvíz:

A kondenzvizet naponta ki kell engedni, a vízelvezető szelep megnyitása által (a nyomástartály padlóján).

Biztonsági szelep:

A biztonsági szelep a nyomástartály legmagasabb engedélyezett nyomásra van beállítva. Tilos a biztonsági szelep elállítása vagy a plomba eltávolítása.

Rendszeresen felülvizsgálni az olajszintet:

Az olajszintnek a figyelőablak piros olajellenőrző pontja és a figyelőablak felső pereme között kell láthatónak lennie.

Olajcsere: ajánlott olaj: SAE 15W/40 vagy egyenértékű. Az első olajtöltést 100 óra üzemidő után kell kicserélni. Azután minden 500 óra üzemidő után le kell engedni az olajat és új olajjal utántölteni.

Olajcsere:

Kapcsolja ki a motort, és húzza ki a hálózati dugót a dugaszolóaljzatból. Miután az esetleg meglévő légnyomást leengedte, ki lehet csavarni a kompresszor szivattyúján lévő olajleeresztőcsavart. Tartson egy kis bádogcsatornát alá, azért hogy elkerülje az olaj ellenőrizetlen kifolyását, és gyűjtse össze az olajat egy tartályba. Ha az olaj nem folyik teljesen ki, akkor a kompresszor enyhe megdöntését ajánljuk.

Az öreg olajat a megfelelő fáradt olaj átvevőhelyen megsemmisíteni.

Ha az olaj teljesen kifolyt, akkor csavarja vissza az olajleeresztőcsavart / figyelőablakot.

Addig töltse be az új olajat, míg az olajszint a figyelőablakban a piros pontot el nem éri. Ezután tegye ismét be az olajtöltődugót.

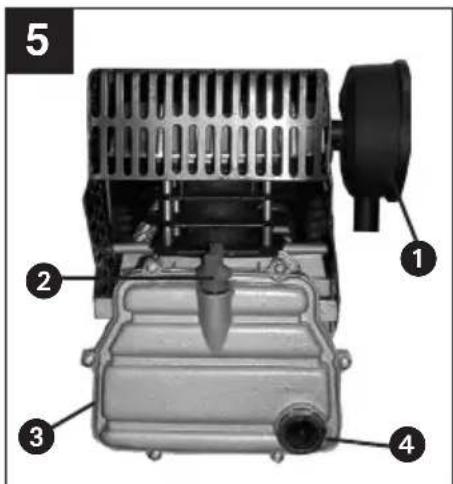

1 Szűrő 2 Olajtöltődugó 3 Olajleeresztőcsavar 4 Figyelőablak

A szívószűrő tisztítása

A szívószűrő megakadályozza a por és a piszok beszívását. Ezt a szűrőt legalább minden 300 üzemóra után tisztítani kell. Egy eldugult szívószűrő erősen akadályozza a kompresszor teljesítményét. A szűrőt a 4-es kép szerint lehet kivenni. Mosóbenzinnel kimosni a szűrőt, majd ismét berakni.

Figyelem! Várja meg, amíg a kompresszor teljesen lehűl! Égési sérülések veszélye!

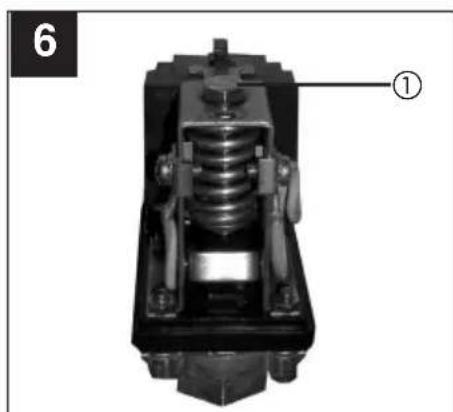

A nyomáskapcsoló beállítása

A nyomáskapcsoló gyárilag be van állítva.

Bekapcsolási nyomás kb. 5 bar, kikapcsolási nyomás 8 bar.

A nyomáskülönbség beállításához a következőképpen kell eljárni:

Vegye le a nyomáskapcsoló fedelét (kicsavarni a zárócsavart). Egy 8 mm-es dugókulccsal el lehet állítani az 1-es csavaron a különbözeti nyomást P. Jobbra felé történő fordításnál növekszik a különbözeti nyomás és egyidejűleg a lekapcsolási nyomás is. Balra felé fordításnál csökken a különbözeti nyomás, ezáltal a lekapcsolási nyomás is alacsonyabb lesz.

Lehetséges kihagyási okok

amelyek a motor túlterheléséhez és ezáltal a túlterhelésvédő üzemeléséhez vezetnek:

Túl magas hálózati feszültség, túl magas a környezeti hőmérséklet és nem elegendő a levegőbevezetés. - Hibás kompresszorszelep vagy szivárgó visszacsapódási szelep. - Minimális az olajszint, nehézjáratú a hajtócsapágy.

A váltakozó áramú motorokat a lehűlési fázis után ismét bekapcsolni. Kerülje el a forró gépegyesrészek és csövezetékek megérintését.

Pótalkatrészek megrendelése

A pótalkatrészek megrendelésénél a következő adatokat kell megadni:

A készülék típusát, a készülék cikkszámát, a készülék ident-számát, a szükséges pótalkatrész pótalkatrész-számát.

Az aláíró kijelenti, a cég nevében a termék megegyezését a következő irányvonalakkal és normákkal.

Az aláíró kijelenti, a cég nevében a termék megegyezését a következő irányvonalakkal és normákkal.

A garancia időtartama 5 év és a vásárlás napjával kezdődik.

A szavatosság csakis a kivitelezési hiányokra vagy az anyagi és működési hibákra terjed ki.

A szükséges pótalkatrészeket és a munkaidőt nem számítjuk fel.

Nem szavatolunk a másodlagos károkért.

Az Ön vevőszolgálati partner.

GARANCIJIS LIST

Technikai változások jogát fenntartva

A műszaki változtatások jogát fenntartjuk.
