Produkttyp	Kompressor
Märke	Herkules
Modell	Airtech 2200
Mått (L x B x H)	60 x 30 x 64 cm
Vikt	31 kg
Elanslutning	230 V ~ 50 Hz, 16 A
Motoreffekt	1,5 kW / 2 hk
Rotationshastighet	2850 min⁻¹
Maximalt arbetstryck	8 bar
Tankvolym	24 L
Teoretisk sugkapacitet	210 L/min
Ljudeffektnivå (LWA)	97 dB(A)
Ljudtrycksnivå (LPA)	87 dB(A)
Rekommenderad olja	SAE 15W/40 eller motsvarande
Första oljebytet	Efter 100 drifttimmar
Rengöring av luftfilter	Var 300:e drifttimme
Avlägsnande av kondensvatten	Dagligen via avtappningsventilen
Säkerhetsventil	Fabriksinställd, får inte ändras
Manometerbrytare	Inkoppling 5 bar, frånkoppling 8 bar
Garanti	5 år (material- och tillverkningsfel)
Medföljande tillbehör	Hjul, gummibuffert, luftfilter
Artikelnummer	40.072.56
Störningsskydd	Enligt EG-direktiv 82/499 EEG
Avsedd användning	Tryckluft, sprutmålning (följ föreskrifter)

Vanliga frågor - Airtech 2200 Herkules

Vilken olja ska användas och när ska den bytas?

Använd olja SAE 15W/40 eller motsvarande. Första oljebytet görs efter 100 drifttimmar, därefter regelbundet beroende på användning. Töm den använda oljan i en behållare och lämna den på en lämplig uppsamlingsstation.

Hur avlägsnar man kondensvatten från tanken?

Öppna avtappningsventilen under tanken dagligen för att avlägsna kondensvatten. Se till att kompressorn är strömlös och trycket avlastat innan du fortsätter.

Hur rengör man luftfiltret?

Luftfiltret ska rengöras var 300:e drifttimme. Ta bort det (se figur 4 i manualen), rengör med lacknafta, sätt sedan tillbaka det. Vänta tills kompressorn har svalnat helt innan ingrepp.

Vilka är de viktigaste säkerhetsåtgärderna?

Använd skyddsglasögon, dammask, gummihandskar och halkfria skor. Rikta aldrig luftpistolen mot personer. Håll barn borta och bär inte lösa kläder. Följ normerna UVV-VBG 16 och 23 för arbete med tryckluft och målning.

Hur justerar man manometerbrytaren?

Brytaren är fabriksinställd (inkoppling 5 bar, frånkoppling 8 bar). För att justera tryckdifferensen, ta bort locket och vrid skruv 1 med en 8 mm hylsnyckel: vridning åt höger ökar differenstrycket och frånkopplingstrycket, åt vänster minskar.

Vad gör man om kompressorn inte startar eller överbelastas?

Kontrollera nätspänningen (inte för hög), omgivningstemperatur och ventilation. Defekta ventiler, för låg oljenivå eller fast vevstakslager kan också orsaka överbelastning. Låt svalna innan omstart.

Vilken ljudnivå har denna kompressor?

Ljudeffektnivån (LWA) är 97 dB(A) och ljudtrycksnivån (LPA) är 87 dB(A). Tröskelvärdet 85 dB(A) kan överskridas, det rekommenderas att använda hörselskydd.

Hur beställer man reservdelar?

Vid beställning, ange apparattyp, artikelnummer (40.072.56), identifieringsnummer (01012) och önskat reservdelsnummer. Kontakta din eftermarknadsservice.

Kan jag använda kompressorn utomhus i regn?

Nej, kompressorn får inte utsättas för regn eller användas i fuktig miljö. Den är avsedd för inomhusbruk. Använd endast godkända förlängningssladdar för utomhusbruk om nödvändigt.

Vad är maximalt tanktryck och hur skyddas det?

Maximalt arbetstryck är 8 bar. En fabriksinställd säkerhetsventil skyddar tanken mot övertryck. Det är förbjudet att ändra eller ta bort plomberingen på ventilen.

BRUKSANVISNING Airtech 2200 Herkules

Obs! Vid användning av denna kompressor ska följande grundläggande säkerhetsåtgärder vidtas som skydd mot elektriska stötar, risker för personskador och brandfaror. Läs dessa anvisningar innan du börjar använda kompressorn och följ dem under användningen.

1. Håll din arbetsplats i ordning

• Oreda på arbetsplatsen utgör en olycksrisk.

2. Ta hänsyn till påverkan från omgivningarna

• Utsätt inte kompressorn för regn. Använd inte kompressorn i fuktiga eller våta omgivningar. Se till att belysningen är god. Använd inte kompressorn i närheten av brandfarliga vätskor eller gaser.

3. Skydda dig mot elektriska stötar

• Undvik att röra vid jordade delar som t.ex. rör, värmeelement, spisar, kylskåp.

4. Håll barn borta från kompressorn!

• Låt inte andra personer röra vid kompressorn eller kabeln, håll dem borta från din arbetsplats.

5. Förvara kompressorn på säker plats

• När kompressorn inte används ska den förvaras i ett torrt, slutet utrymme och utom räckhåll för barn.

6. Överlasta inte kompressorn

• Den arbetar bättre och säkrare inom det angivna kapacitetsområdet.

7. Bär lämplig arbetsklädsel

• Bär inte löst sittande kläder eller smycken. Du kan fastna i rörliga delar. Vid arbeten utomhus rekommenderar vi gummihandskar och halkfria skor. Bär hårnät om du har långt hår.

8. Använd skyddsglasögon

• Använd andningsmask vid dammande arbeten.

9. Använd inte kabeln till annat än den är avsedd för

• Dra inte kompressorn genom att dra i kabeln och använd den inte för att dra stickkontakten ur uttaget. Skydda kabeln mot värme, olja och skarpa kanter.

10. Stå alltid stabilt

• Undvik onormala kroppsställningar. Se till att stå stabilt och håll alltid balansen.

11. Sköt kompressorn noga

• Håll kompressorn ren för att kunna arbeta väl och säkert. Följ underhållsföreskrifterna. Kontrollera stickkontakten och kabeln regelbundet och låt en auktoriserad fackman byta ut den om den är skadad. Kontrollera förlängningssladden regelbundet och byt ut den om den är skadad.

• Då den inte används, före underhåll.

13. Lämna inte några verktygsnycklar sitta kvar

• Kontrollera att nyckeln och inställningsverktygen är borttagna före inkopplingen.

14. Undvik oavsiktlig start

• Försäkra dig om att brytaren är frånslagen vid anslutningen till strömnätet.

15. Förlängningssladdar utomhus

• Använd endast förlängningssladdar som är avsedda för utomhusbruk och som har motsvarande beteckning.

16. Var alltid uppmärksam

• Var uppmärksam på ditt arbete. Använd inte kompressorn om du är okoncentrerad.

17. Kontrollera din kompressor för skador

• För ytterligare användning av kompressorn ska du noggrant kontrollera att skyddsanordningarna eller skadade delar fungerar felfritt

och ändamålsenligt.

Kontrollera att de rörliga delarna fungerar ordentligt, att de inte fastnar eller om delar är skadade. Samtliga delar måste vara rätt monterade och alla villkor för kompressorn ska uppfyllas.

Skadade skyddsanordningar och delar ska repareras eller bytas ut fackmässigt av en serviceverkstad, om inget annat anges i bruksanvisningen. Skadade brytare måste bytas ut på en serviceverkstad. Använd inte verktyg som har brytare som inte går att slå till eller från.

18. Obs!

• För din egen säkerhets skull bör du endast använda tillbehör och extraaggregat som anges i bruksanvisningen eller som rekommenderas eller anges av tillverkaren. Användning av andra verktyg eller tillbehör än dem som anges i bruksanvisningen eller i katalogen kan leda till att du skadas.

19. Reparationer endast av elektriker

• Reparationer får endast utföras av en elektriker. I annat fall kan olyckor ske för användaren.

20. Anslut dammutsugningsanordningen

• Om en anslutningsenhet för dammutsugningsanordningar finns så försäkra dig om att den ansluts och används.

21. Buller

• Bullret från denna kompressor mäts enligt IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 (84/537/EEG). Bullret på arbetsplatsen kan överskrida 85 dB (A). I detta fall krävs hörselskyddsåtgärder för användaren

Förvara säkerhetsanvisningarna väl.

Tekniska data AIRTECH 2200
Nätanslutting 230 V ~ 50 Hz
Motoreffekt kW/hk 1,5 / 2
Varvtil min-1	2850
Driftstryck bar 8
Tryckbehällarens volym (i liter) 24
Teo. insugningkapacitet l/min. 210
Ljudeffektsnivå LWA i dB (A) 97
Ljudtrycksnivå LPA i dB (A) 87
Dimensioner i cm 60 x 30 x 64
Vikt i kg 31
Art.nr: 40.072.56
Id-nr: 01012

Kompressorn är radioavstörd enligt EU-direktiv 82/499 EEG.

Enligt artikel 3 i EG-direktiv 2000/14/EG är elverktyget inte avsett för användning utomhus.

Anvisningar för uppställning

• Kontrollera kompressorn för transportskador. Eventuella skador ska omedelbart rapporteras till det transportföretag som levererade kompressorn. Före driftstarten måste oljenivån i kompressorpumpen kontrolleras.
• Uppställningen av kompressorn bör vara i närheten av förbrukaren. Undvik lång luftledning och långa till-ledningar (förlängningar).
• Se till att insugningsluften är torr och dammfri. Ställ inte upp kompressorn i ett fuktigt eller vått utrymme.
• Hela kompressorn är redan typkontrollerad. Ytterligare kontroll av en TÜV-besiktningsman före driftstarten är inte nödvändig. Bifogade fabriks- och kontrollattester ska förvaras på säker plats.
• Vid kontroller av anläggningen genom en besiktningsman från branschorganisationens arbetsinspektion ska dessa attester visas fram. Se även tillverkarattest „Anmärkningar till användaren".

Säkerhetsanvisningar för arbete med tryckluft och färgspruta

Obs! Följ UVV-VBG 16 (tyska olycksfallsförebyggande föreskrifter)!

Kompressor och ledningar uppnår höga temperaturer under driften. Beröring leder till brännskador. Gaser eller ångor som sugs in av kompressorn ska hållas fria från föroreningar som kan leda till bränder eller explosioner i kompressorn.

Håll fast kopplingsdelen med handen då du lossar slangkopplingen för att undvika skador på grund av att slangen hoppar bakåt.

Bär skyddsglasögon under arbetet med blåspistolen. Främmande föremål och delar som blåses bort kan lätt förorsaka personskador.

Blås inte på andra personer med blåspistolen och blås inte rena kläder på kroppen.

Följ säkerhetsanvisningarna vid sprutmålning!

Obs! UVV-VBG 23

• Bearbeta inte lacker eller lösningsmedel med flampunkt lägre än 21° C. Värm inte upp lacker och lösningsmedel.
• Om hälsofarliga vätskor bearbetas krävs filterskydd (ansiktsmask). Följ också de uppgifter om skyddsåtgärder som ges av tillverkaren av sådana ämnen. Rökning är förbjuden under sprutmålning samt i arbetsrummet. Även färgångor är lättantändliga.

Eldstäder, öppen eld eller gnistbildande maskiner får inte finnas på platsen resp. köras. Mat och dryck får inte förvaras eller intas i arbetsrummet. Färgångor är skadliga. - Arbetsrummet måste vara större än 30m³ och det måste finnas tillräcklig ventilering vid sprutning och torkning. Spruta inte mot vinden. Följ bestämmelserna från den lokala polismyndigheten vid sprutning av brandfarliga resp. farliga sprutmaterial. - Bearbeta inte medier som lacknafta, butylalkohol och metylenklorid tillsammans med PVC-tryckslangen (förkortad livslängd).

Användning av tryckbehållare enligt tryckbehållarförordningen (§ 13)

1. Den som använder en tryckbehållare ska hålla den i felfritt tillstånd, använda och övervaka den korrekt, utföra nödvändiga underhålls- och reparationsarbeten utan dröjsmål samt vidta de säkerhetsåtgärder som krävs under omständigheterna.
2. Tillsynsmyndigheterna kan i enstaka fall anordna nödvändiga övervakningsåtgärder.
3. En tryckbehållare får inte användas om den uppvisar brister som kan utgöra en risk för användaren eller tredje man.
4. Om tryckbehållaren uppvisar skador i grupp III, IV, VI och VII på tryckbärande väggar som leder till urdrifttagande enligt §13 stycke 3 måste användaren underrätta tillsynsman och komma överens med honom om lämpliga åtgärder.

För driftstarten

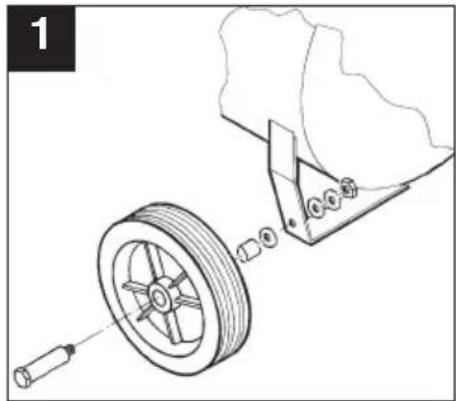

Montering av hjul:

De bifogade hjulen måste monteras enligt ritning 1.

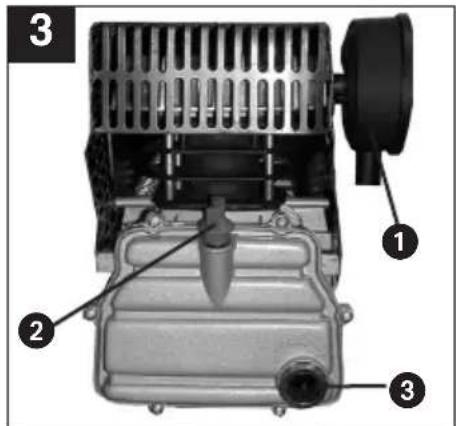

Byte av oljefilter och montering av luftfilter

Ta av pluggen från öppningen för oljepåfyllning med en skruvmejsel och sätt in den bifogade pluggen (2) i öppningen.

Obs! Kontrollera oljenivån.

Skruva in luftfiltret (1) i borrhålet på kompressorpumpens sida.

Elanslutning:

Kompressorn Airtech 2200 är utrustad med en nätledning med skyddskontakt. Den kan anslutas till alla skyddskontaktuttag 230V 50Hz som är säkrade med 16 A. Långa till-ledningar samt förlängningssladdar, kabeltrummor osv förorsakar spänningsfall och kan förhindra att motorn startar. Vid låga temperaturer under 0°C hotas starten av motorn på grund av att den går trögt.

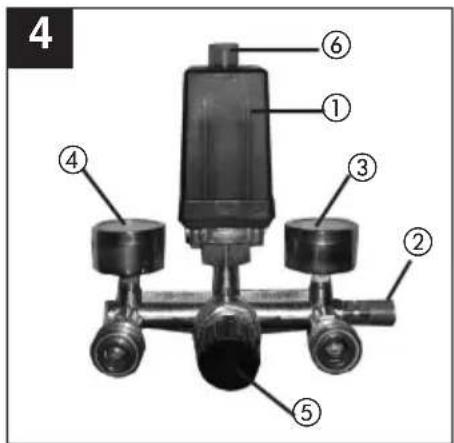

Förklaring till trycklufts-armatur

1. Tryckbrytare
2. Säkerhetsventil
3. Manometer (avläsning av panntryck)
4. Manometer (installt tryck kan läsas av)
5. Reducerventil (tryckinställning)
6. Till / Från-brytare

Underhåll och skötsel

Kondensvatten:

Kondensvattnet ska tömmas ur dagligen genom att avtappningsventilen öppnas (i botten på tryckbehållaren).

Säkerhetsventil:

Säkerhetsventilen är inställd på det högsta tillåtna trycket för tryckbehållaren. Det är inte tillåtet att ändra inställningen av säkerhetsventilen eller att ta bort plomberingen.

- Kontrollera oljenivån regelbundet:

Oljenivån måste vara synlig mellan den röda kontrollpunkten och den övre kanten på oljesynglaset. Oljebyte: Rekommenderad olja: SAE 15W/40 eller likvärdig. Den första påfyllningen ska bytas efter 100 driftstimmar. Därefter ska oljan tömmas ur och ny fyllas på efter var 500:e driftstimme.

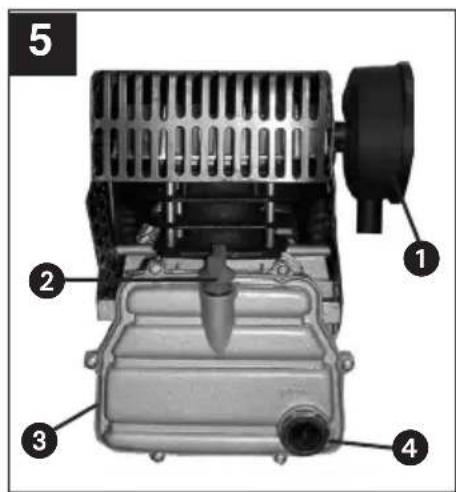

- Oljebyte:

Slå ifrån motorn och dra ur stickkontakten från uttaget. Efter att du har släppt ut eventuellt förekommande lufttryck kan du skruva ur oljeavtappningspluggen på kompressorpumpen. För att oljan inte ska rinna ut okontrollerat häller du en liters plåtränna under hålet och fångar upp oljan i en behållare.

Om inte all olja rinner ut rekommenderar vi att du tippar kompressorn något. Spilloljan lämnar du in på en miljöstation.

När oljan runnit ur skruvar du oljeavtappningspluggen/ synglaset igen.

Ta bort locket till oljepåfyllningspluggen med en

skruvmejsel och fyll på olja tills oljan når upp till den röda punkten på synglaset. Sätt därefter på locket på oljepåfyllningspluggen igen.

1. Filter
2. Oljepåfyllningsplugg
3. Oljeavtappningsplugg
4. synglas

Insugningsfiltret förhindrar att damm och smuts sugs in. Det är nödvändigt att detta filter görs rent var 300:e driftstimme. Ett tilltäppt insugningsfilter förminskar kompressorns kapacitet avsevärt. Det går att ta ur filtret enligt figur 4. Tvätta filtret med tvättbensin och sätt i det igen. Obs! Vänta tills kompressorn har svalnat helt! Fara för brännskador!

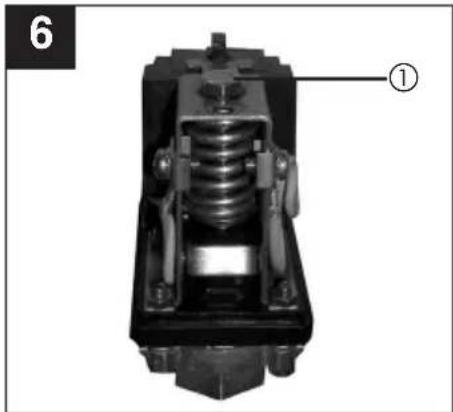

Tryckbrytarinställning

Tryckbrytaren har ställts in på fabriken.

Inkopplingstryck 5 bar, urkopplingstryck 8 bar

För att justera tryckskillnaden går du till väga på följande sätt: Ta av täckkåpan från tryckbrytaren (skruva ur låsskruven).

Tryckskillnaden Δp justeras på skruven 1 med hjälp av en hylsnyckel 8 mm. Då skruven vrids åt höger ökar tryckskillnaden och samtidigt urkopplingstrycket. Då skruven vrids åt vänster minskar tryckskillnaden och därigenom minskar urkopplingstrycket.

Möjliga felorsaker

som leder till överbelastning av motorn och därmed till att överbelastningsskyddet slår till:

för hög nätspänning, för höga omgivningstemperaturer och otillräcklig lufttillförsel, defekta kompressorventiler, otät backventil - min. oljenivå, vevstakslagret går trögt

Slå till växelströmsmotorerna igen efter avkylningspausen. Undvik att röra vid varma aggregatdelar och rörledningar.

Beställning av reservdelar

Vid beställning av reservdelar ska följande uppgifter lämnas:

• kompressortyp
• kompressorns artikelnummer, kompressorns id-nr, reservdelsnummer för den reservdel som behövs

1. Opbevar Deres kompressor forsvarligt

1. Tilslut støvsugningsenheden

Undertecknad förklarar i firmans namn att produkten överensstämmer med följande direktiv och standarder.

Garantitiden omfattar 5 år och börjar löpa från och med köpdagen.

Garantin avser tillverkningsfel samt material- och funktionsfel.

Därtill nödvändiga reservdelar och uppkommen arbetstid kommer ej att debiteras.

Garantin gäller ej för fel som uppstått på grund av nyttjandet.
