Vrsta izdelka	Kompresor
Znamka	Herkules
Model	Airtech 2200
Mere (D x Š x V)	60 x 30 x 64 cm
Teža	31 kg
Električno napajanje	230 V ~ 50 Hz, 16 A
Moč motorja	1,5 kW / 2 KM
Hitrost vrtenja	2850 min⁻¹
Maksimalni delovni tlak	8 bar
Kapaciteta rezervoarja	24 L
Teoretični sesalni pretok	210 L/min
Raven zvočne moči (LWA)	97 dB(A)
Raven zvočnega tlaka (LPA)	87 dB(A)
Priporočena vrsta olja	SAE 15W/40 ali enakovredno
Prva menjava olja	Po 100 urah delovanja
Čiščenje zračnega filtra	Vsakih 300 ur delovanja
Odvajanje kondenzne vode	Dnevno preko odzračevalnega ventila
Varnostni ventil	Nastavljen v tovarni, ne spreminjajte
Manometrsko stikalo	Vklop pri 5 bar, izklop pri 8 bar
Garancija	5 let (napake materiala in izdelave)
Priloženi dodatki	Kolesa, gumijasta podloga, zračni filter
Številka artikla	40.072.56
Zaščita proti motnjam	V skladu z direktivo CE 82/499 EGS
Predvidena uporaba	Stisnjen zrak, barvanje s pištolo (upoštevajte normative)

Pogosto zastavljena vprašanja - Airtech 2200 Herkules

Kakšno olje uporabiti in kdaj ga zamenjati?

Uporabite olje SAE 15W/40 ali enakovredno. Prvo menjavo olja opravite po 100 urah delovanja, nato redno glede na uporabo. Izpraznite staro olje v posodo in ga oddajte v ustrezno zbirno mesto.

Kako odvajati kondenzno vodo iz rezervoarja?

Dnevno odprite odzračevalni ventil pod rezervoarjem za odvajanje kondenzne vode. Pred posegom se prepričajte, da je kompresor izklopljen in da je tlak spuščen.

Kako očistiti zračni filter?

Zračni filter je treba očistiti vsakih 300 ur delovanja. Odstranite ga (glejte sliko 4 v navodilih), očistite z odmaščevalcem, nato ga namestite nazaj. Pred poseganjem počakajte, da se kompresor popolnoma ohladi.

Kateri so bistveni varnostni ukrepi?

Nosite zaščitna očala, protiprašno masko, gumijaste rokavice in nedrseče čevlje. Nikoli ne usmerite zračne pištole proti osebam. Otroke držite stran in ne nosite ohlapnih oblačil. Upoštevajte standarde UVV-VBG 16 in 23 za dela s stisnjenim zrakom in barvanjem.

Kako nastaviti manometrsko stikalo?

Stikalo je tovarniško nastavljeno (vklop pri 5 bar, izklop pri 8 bar). Za prilagoditev tlačne razlike odstranite pokrov in zavrtite vijak 1 z 8-milimetrskim nastavkom: zavijanje v desno poveča tlačno razliko in izklopni tlak, v levo zmanjša.

Kaj storiti, če se kompresor ne zažene ali se preobremeni?

Preverite omrežno napetost (ne previsoko), temperaturo okolice in prezračevanje. Okvarjeni ventili, prenizka raven olja ali zagozden ojnični ležaj lahko prav tako povzročijo preobremenitev. Pred ponovnim zagonom pustite, da se ohladi.

Kakšna je raven hrupa tega kompresorja?

Raven zvočne moči (LWA) je 97 dB(A), raven zvočnega tlaka (LPA) pa 87 dB(A). Prag 85 dB(A) je lahko presežen, zato je priporočljivo nositi zaščito za sluh.

Kako naročiti rezervne dele?

Za naročilo navedite vrsto naprave, številko artikla (40.072.56), identifikacijsko številko (01012) in številko želenega rezervnega dela. Obrnite se na svoj servis.

Ali lahko kompresor uporabljam zunaj v deževnem vremenu?

Ne, kompresorja ne smete izpostavljati dežju ali uporabljati v vlažnem okolju. Namenjen je uporabi v zaprtih prostorih. Po potrebi uporabite samo odobrene podaljške za zunanjo uporabo.

Kakšen je največji tlak v rezervoarju in kako je zaščiten?

Najvišji delovni tlak je 8 bar. Varnostni ventil, nastavljen v tovarni, ščiti rezervoar pred previsokim tlakom. Prepovedano je spreminjati ali odstranjevati plombo tega ventila.

NAVODILA ZA UPORABO Airtech 2200 Herkules

D Navodila za uporabo Air-Tech kompresor F Mode d'emploi Compresseur Air Tech E Manual de instrucciones Compresor Air-Tech S Bruksanvisning Air-Tech compressor FIN Käyttöohje Air-Tech-kompressori DK Betjeningsvejledning Air-Tech compressor H Használati utasítás Air-Tech Kompresszor Navod k použití Air-Tech kompresor SLO Navodila za uporabo Air-Tech kompresorja HR Naputak za uporabu Air-Tech kompresor

Splošni varnostni napotki

Pozor! Pri uporabi tega kompresorja je treba upoštevati v nadaljevanju navedene osnovne varnostne ukrepe za zaščito pred električnim udarom in za preprečevanje poškodb in požara. Preberite in upoštevajte te napotke, preden uporabljate kompresor.

1. Vzdržujte red v vašem delovnem prostoru! - Nered v delovnem prostoru predstavlja nevarnost za nezgode.
2. Upoštevajte vplive okolice! - Ne izpostavljajte kompresorja dežju. Ne uporabljajte kompresorja v vlažnem in mokrem okolju. Poskrbite za dobro osvetlitev. Ne uporabljajte kompresorja v bližini vnetljivih tekočin ali vnetljivih plinov.
3. Zaščitite se pred električnim udarom! - Izogibajte se telesnega stika z ozemljenimi deli, na primer cevmi, grelnimi telesi, pečmi, hladilniki.
4. Otroci naj se ne zadržujejo v bližini kompresorja! - Druge osebe naj se ne dotikajo kompresorja ali priključnega kabla in naj se ne zadržujejo v delovnem območju kompresorja.
5. Varno shranjujte vaš kompresor! Neuporabljeni kompresor shranjujte v suhem, zaprtem prostoru in izven dosega otrok.
6. Ne preobremenjujte vašega kompresorja! - Bolje in varneje boste delali znotraj navedenega območja kapacitete kompresorja.
7. Nosite primerno delovno obleko!
8. Pri delu s kompresorjem ne nosite ohlapne obleke ali nakita. Premični deli kompresorja lahko zagrabijo ohlapne dele obleke ali nakit. Pri delu na prostem priporočamo uporabo gumijastih rokavic in obuvala, ki ne drsi. Če imate dolge lase, uporabljajte naglavno mrežo za lase.
9. Uporabljajte zaščitna očala! - Pri delu, kjer nastaja prah,

uporabljajte zaščitno masko za dihanje. 9. Priključni kabel uporabljajte samo v namen, za katerega je izdelan! - Ne vlecite kompresorja za kabel in kabla ne uporabljajte za vlečenje električnega vtikača iz električne omrežne vtičnice. Zavarujte kabel pred vročino, oljem in ostrimi robovi. 10. Poskrbite za stabilni položaj Vašega telesa! - Izogibajte se nenormalni drži telesa. Poskrbite za varno držo telesa in zmeraj pazite na ravnotežje telesa. 11. Skrbno negujte Vaš kompresor! - Vaš kompresor vzdržujte v čistem stanju, da boste lahko dobro in varno izvajali delo s kompresorjem. Upoštevajte predpisana navodila za vzdrževanje. Redno preverjajte električni vtikač in kabel in v primeru poškodbe naj zamenjavo izvrši strokovno usposobljeni strokovnjak. Redno preverjajte stanje kabelskega podaljška in ga zamenjajte, če je poškodovan. 12. Izvlecite električni omrežni vtikač! - Ko ne uporabljate kompresorja ali pa pred vzdrževanjem zmeraj izvlecite električni omrežni vtikač iz električne omrežne vtičnice. 13. Na kompresorju ne puščajte nobenih ključev in drugega orodja! - Pred vklopom se prepričajte, če ste odstranili vse ključe in orodje za izvajanje nastavitev iz kompresorja. 14. Pazite, da ne pride do slučajnega zagona kompresorja! - Prepričajte se, če je pri priklopu na električno omrežje stikalo izključeno. 15. Kabelski podaljšek na prostem. Na prostem uporabljajte samo v ta namen predpisane in odgovarjajoče označene kabelske podaljške. 16. Zmeraj pozorno spremljajte potek dela! - Opazujte Vaše delo. K delu pristopite pametno. Ne uporabljajte kompresorja, če ste nezbrani. 17. Preverite morebitne poškodbe kompresorja!

Pred nadaljnjo uporabo kompresorja preverite brezhibno in namensko delovanje zaščitno-arnostne opreme kompresorja ali rahlo poškodovanih delov kompresorja. Preverite, če je delovanje premičnih delov kompresorja v redu, če se le-ti ne zatikajo ali, če niso poškodovani. Vsi deli kompresorja morajo biti pravilno montirani in izpolnjeni morajo biti vsi pogoji za brezhibno delovanje. Poškodovano zaščitno-arnostno opremo mora strokovno popraviti ali zamenjati servisna služba, razen če ni v navodilih za uporabo navedeno drugače. Poškodovana stikala morajo zamenjati v delavnici servisne službe. Ne uporabljajte orodja, kjer ni možno vključevati ali izključevati stikal.

18. Pozor!

• Zaradi Vaše lastne varnosti uporabljajte samo pribor in dodatne naprave, ki so navedene v navodilih za uporabo ali pa jih priporoča proizvajalec. Uporaba orodja ali pribora, ki niso navedeni v navodilih za uporabo, lahko ogroža Vašo osebno varnost in privede do poškodb.

19. Popravila naj izvaja samo strokovnjak za električne naprave!

Popravila smejo izvajati samo električarji, v nasprotnem primeru lahko pride do nezgod. 20. Priključite opremo za sesanje prahu! - Če kompresor razpolaga z opremo za priključitev naprave za sesanje zraka, se prepričajte, da so le-te priključene in delujejo. 21. Hrup - Hrupnost tega kompresorja je izmerjena po standardih IEC 59 CO 11, IEC 704, DIN 45635 Del 21, NFS 31-031 (84/537/EWG). Hrupnost na delovnem mestu lahko presega 85 dB (A). V takšnem primeru mora upravljalec kompresorja uporabljati opremo za zaščito ušes. Dobro shranite te varnostne napotke!

Pred zagonom kompresorja skrbno preberite navodila za uporabo!

Tehnični podatki AIRTECH 2200
Priklop na elektricno omrežje 230 V ~ 50 Hz
Moč motorja kW/PS 1,5 / 2
Število vrtljajev kompresorja min-1	2850
Obratovalni tlak bar 8
Prostornina tlacne posode (v litrih) 24
Teoretična sesalna kapaciteta l/min. 210
Nivo moči zvoka LWA v dB (A) 97
Nivo zvočnega tlaka LPA v dB (A) 87
Dimenzije kompresorja v cm 60 x 30 x 64
Teža kompresorja v kg 31
Art. št.: 40.072.56
I-Nr. 01012

Na kompresorju so odpravljene motnje zaradi isker po smernicah EG 82/499 EWG. Kompresor ni primeren za uporabo na prostem po členu 3 smernice 2000/14/EG.

Napotki za postavitev kompresorja

• Preglejte kompresor zaradi morebitnih poškodb med transportom. Morebitne poškodbe takoj sporočite transportnemu podjetju, ki je izvedlo dobavo kompresorja. Pred začetkom uporabe je treba preveriti nivo olja v kompresorski črpalki.
• Kompresor namestite v bližini porabnika. Ne uporabljajte dolgih zračnih cevi in dolgih dovodnih cevi (cevni podaljški). Pazite, da bo sesani zrak suh in brez vsebnosti prahu.
• Kompresorja ne nameščajte v vlažnem ali mokrem prostoru.
• Celotni kompresor je bil preizkušen že v tovarni proizvajalca. Nadaljnje testiranje pred zagonom s strani tehničnega izvedenca ni potrebno. Obvezno shranite priloženo tovarniško dokumentacijo in potrdila o preizkušanju kompresorja.

Pri kontroli naprav s strani izvedenca obrtnega nadzornega urada Poklicnega združenja je potrebno predložiti ta potrdila. Glej tudi potrdilo proizvajalca, opombe za uporabnika.

Varnostni napotki za delo s komprimiranim zrakom in pršilkami za barvo

Pozor! Upoštevajte UVV-VBG 16!

Kompresor in cevi dosežejo pri obratovanju visoke temperature. Kontakt s takšnimi deli kompresorja lahko povzroči opekline.

V plinih in parah, ki jih kompresor sesa, ne sme biti primesi, ki bi lahko v kompresorju privedle do požara ali eksplozije.

Pri odvijanju cevne sklopke je treba držati z roko sklopni del, da preprečimo poškodbe zaradi povratnega udara cevi.

Pri delu s pršilno pištolo nosite zaščitna očala. Tuji delčki in pršilni delčki lahko hitro povzročijo poškodbe.

S pršilno pištolo ne brizgajte proti ljudem in ne čistite obleke na telesu.

Pri pršenju z barvo upoštevajte varnostne napotke!

Pozor! UVV-VBG 23

Ne delajte z razredčilnimi sredstvi s plameniščem pod 21 °C. - Ne segrevajte lakov in razredčilnih sredstev. - Če delate z zdravju škodljivimi tekočinami, morate uporabljati za zaščito filterske pripomočke (čezobrazne maske). Upoštevajte tudi varnostne ukrepe, ki jih priporočajo proizvajalci takšnih snovi. Med postopkom pršenja in tudi v delovnem prostoru ne smete kaditi. Tudi barvne pare so lahko vnetljive. V delovnem prostoru se ne smejo nahajati oz. obratovati stroji, pri katerih prihaja do iskrenja, in ne sme biti odprtega ognja. V delovnem prostoru ne shranjujte in ne uživajte hrane in pijače. Barvne pare so škodljive.

• Prostornina delovnega prostora mora biti večja od 30 m³ in pri pršenju in sušenju mora biti zagotovljena zadostna izmenjava zraka. Ne pršite proti vetru. Pri pršenju po gorljivih oz. nevarnih predmetih upoštevajte predpise lokalnih policijskih oblasti. V povezavi s tlačnimi cevmi iz PVC ne uporabljajte medijev, kot so na primer testni bencin, butilni alkohol in metilen klorid (zmanjšana življenjska doba uporabe cevi).

Uporaba tlačnih posod po odredbi o tlačnih posodah (§ 13)

• Kdor uporablja tlačno posodo, mora le-to vzdrževati v brezhibnem stanju in jo pravilno uporabljati, kontrolirati, pravočasno izvrševati vzdrževalna dela na tlačni posodi in poskrbeti za varnostne ukrepe v skladu z okoliščinami. Nadzorne službe lahko v posameznih primerih odredijo potrebne kontrolne ukrepe. Tlačne posode se ne sme uporabljati, če le-ta kaže znake pomanjkljivosti, ki bi lahko ogrožale varnost zaposlenih ali tretjih oseb.
• Če se pri tlačnih posodah skupin III, IV, VI in VII izkažejo poškodbe na tlačno obremenjenih stenah, ki privedejo do ustavitve obratovanja kompresorja po §13 odst. 3, mora upravljalec kompresorja o le-tem obvestiti izvedenca in se z njim dogovoriti o potrebnih ukrepih.

Ob zagonu

Montaža vztrajnikov:

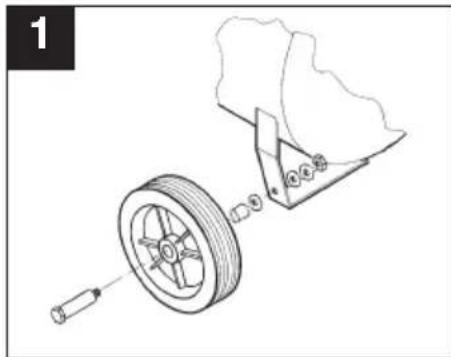

Priložene vztrajnike je potrebno montirati po navodilih v načrtu 1

Montaža gumijastega blažilnika:

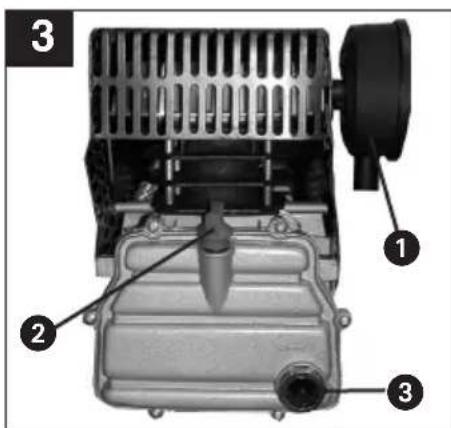

Priloženi gumijasti blažilnik je potrebno montirati na nosilno podnožje po navodilih v načrtu 2.

Zamenjava oljnega zapiralnega čepa in montaža zračnega filtra: S pomočjo izvijača odvijte pokrov odprtine za polnjenje olja in vstavite v odprtino za polnjenje olja priloženi zapiralni čep (2). Privijte zračni filter (1) v stransko odprtino črpalke kompresorja.

Elektrčni priklop:

Kompresor Airtech 2200 je opremljen z električnim omrežnim kablom z zaščitnim kontaktnim vtikačem, ki ga je

možno priključiti na vsako zaščitno kontaktno vtičnico 230 V ~ 50 Hz, ki je zavarovana s 16 A. Dolgi napajalni kabli, kabelski podaljški, bobni s kabelskim navitjem itd. povzročijo padec napetosti in lahko ovirajo zagon motorja. Pri nizkih temperaturah pod 0 °C bo prihajalo do težavnega zagona motorja.

Sestava tlačne zračne armature

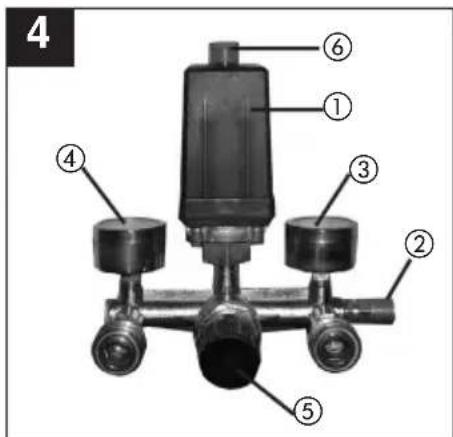

1 tlačno stikalo, 2 varnostni ventil, 3 manometer (prikaz višine tlaka v tlačni posodi), 4 manometer (prikaz višine nastavitve tlaka), 5 zniževalec tlaka (nastavitev tlaka), 6 stikalo za vklop/izklop

Nega in vzdrževanje

Kondenzna voda:

Kondenzno vodo izpuščamo dnevno z odpiranjem izpustnega ventila (na spodnji strani tlačne posode).

Varnostni ventil:

Varnostni ventil je nastavljen na najvišji dopustni tlak v tlačni posodi. Prepovedano je spreminjati nastavitev varnostnega ventila ali odstranjevati plombo na varnostnem ventilu.

Redna kontrola nivoja olja: Nivo olja mora biti razviden na kontrolnem okencu med kontrolno točko nivoja olja in zgornjim robom kontrolnega okenca. Menjava olja: priporočeno olje: SAE 15W/40 ali podobno. Prvo polnjenje je treba zamenjati po 100 urah obratovanja kompresorja. Potem je treba izpuščati olje po vsakih 500 urah obratovanja in naliti novo olje.

Menjava olja:

Izključite motor in izvlecite omrežni električni vtikač iz omrežne električne vtičnice. Potem ko ste izpustili morebiti prisotni zračni tlak, lahko odvijete vijak za izpust olja na črpalki kompresorja. Da ne bi olje iztekalo nenadzorovano, podstavite majhen pločevinasti žleb pod izpustno odprtino za olje in iztočite olje v za ta namen podstavljeno posodo. Če olje ne izteče do konca, priporočamo, da nekoliko nagnete kompresor. Staro olje odstranite na odgovarjajočem mestu za odstranjevanje starega olja. Ko je vse olje izteklo, ponovno privijte vijak za izpust olja / kontrolno okence.

Dolivajte novo olje, dokler ne doseže nivoja olja na kontrolnem okencu (rdeča točka). Potem ponovno vstavite oljni čep.

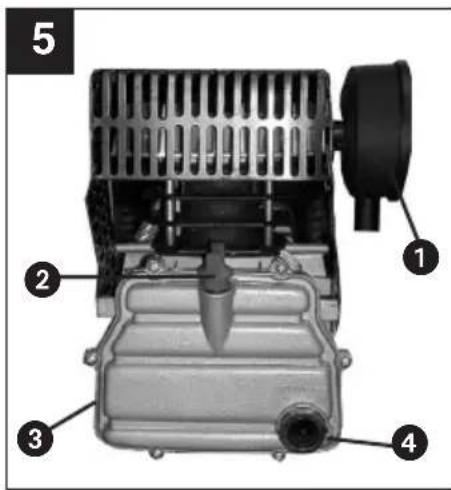

1 filter, 2 oljni čep, 3 vijak za izpust olja, 4 kontrolno okence

- Čiščenje sesalnega filtra

Sesalni filter preprečuje vsesavanje prahu in umazanije. Ta filter je potrebno očistiti vsakih 300 ur obratovanja kompresorja. Zamašeni sesalni filter močno znižuje kapaciteto delovanja kompresorja. Filter lahko demontirate iz kompresorja, kot je prikazano na sliki št. 4. Filter operite s čistilnim bencinom in ga ponovno montirajte na kompresor.

Pozor! Počakajte, da se kompresor popolnoma ohladi! Nevarnost opeklin!

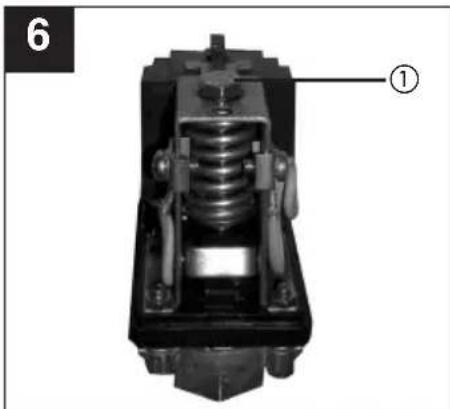

Nastavitev tlačnega stikala

Tlačno stikalo je tovarniško nastavljeno.

Vklopni tlak pribl. 5 bar, izklopni tlak 8 bar

Če želite prestaviti tlačno razliko, postopajte na sledeči način: Demontirajte pokrov na tlačnem stikalu (odvijte zapiralni vijak). Z natičnim ključem 8 mm nastavljate na vijaku 1 diferencni tlak P. Če vijak obračate v desno, se bo diferencni tlak povečeval in istočasno tudi izklopni tlak. Če obračate vijak v levo, se bo diferencni tlak zniževal in z njim tudi izklopni tlak.

Možni vzroki za izpad delovanja kompresorja

Vzroki za preobremenitev motorja in s tem vklopa preobremenitvenega stikala:

Previsoka omrežna napetost, previsoka temperatura okolice in nezadostno dovajanje zraka, pokvarjeni kompresorski ventili in povratni ventil, ki ne tesni, minimalni nivo olja, težko vrtenje ojničnih ležajev

Po ohladitvi ponovno vključite motorje na izmenični tok. Ne dotikajte se vročih delov agregata in njegovih cevi.

Naročanje nadomestnih delov

Tip kompresorja, art. številko kompresorja, identifikacijsko številko kompresorja, številko zahtevanega nadomestnega dela

Varnostna navodila

Pozor - predpisi za preprečevanje nesreč UVV-VBG 23

Ne koristite lakove i otapala s plamištem iznad 21 °C. - Ne zagrijavajte lakove i otapala. - Ukoliko se radi s tekućinama koje su štetne po zdravlje, radi zaštite su potrebni filter-uređaji

(maske). Uvažite i podatke o zaštitnim mjerama koje navodi proizvođač takvih tvari.

Za vrijeme prskanja, te u radnoj prostoriji, zabranjeno je pušenje. I isparivanja boja su lako zapaljiva. - Izvori plamena, otvoreni plamen ili strojevi koji bacaju iskre, ne smiju biti prisutni odn. ne smiju raditi. - Hrana i piće se ne smije držati ili konzumirati u radnoj prostoriji. Isparivanja boja su štetna. Radna prostorija mora biti veća od 30m³ a mora biti osigurano dovoljno provjetravanje za vrijeme prskanja i sušenja. Ne prskajte prema vjetru. Pri uporabi gorivih odn. opasnih tvari za prskanje se principijelno moraju uvažavati propisi lokalnih tijela policije. U svezi s tlačnim crijevom od PVC, ne rabite sredstva kao što su benzin za lak, butilalkohol i metilenklorid (smanjeni vijek trajanja).

Rad s posudama pod tlakom prema Njemačkom Pravilniku o posudama pod tlakom (Cl. 13)

Garancijski rok začne teči z dnem nakupa in znaša 5 let.

Garancija velja za pomanjkljivo izvedbo ali napake na materialu ali pri delovanju. Uporabljeni rezervni deli in eventualni porabljen čas za delo se ne obračunajo. Garancije za posledično škodo ni.

Vaša kontaktna oseba v servisni službi
