Airtech 2200 - Compresseur Herkules - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compresseur
Marque	Herkules
Modèle	Airtech 2200
Dimensions (L x l x H)	60 x 30 x 64 cm
Poids	31 kg
Alimentation électrique	230 V ~ 50 Hz, 16 A
Puissance moteur	1,5 kW / 2 CV
Vitesse de rotation	2850 min⁻¹
Pression de service maximale	8 bar
Capacité du réservoir	24 L
Débit d'aspiration théorique	210 L/min
Niveau de puissance acoustique (LWA)	97 dB(A)
Niveau de pression acoustique (LPA)	87 dB(A)
Type d'huile recommandée	SAE 15W/40 ou équivalent
Première vidange d'huile	Après 100 heures de fonctionnement
Nettoyage du filtre à air	Toutes les 300 heures de fonctionnement
Évacuation de l'eau de condensation	Quotidienne via la soupape de vidange
Valve de sécurité	Réglée en usine, ne pas dérégler
Interrupteur manométrique	Mise en circuit 5 bar, hors circuit 8 bar
Garantie	5 ans (défauts matériel et fabrication)
Accessoires fournis	Roues, tampon en caoutchouc, filtre à air
Numéro d'article	40.072.56
Protection anti-parasite	Selon directive CE 82/499 CEE
Utilisation prévue	Air comprimé, peinture au pistolet (respecter normes)

FOIRE AUX QUESTIONS - Airtech 2200 Herkules

Quel type d'huile utiliser et quand la changer ?

Utilisez une huile SAE 15W/40 ou équivalent. La première vidange doit être effectuée après 100 heures de fonctionnement, puis régulièrement selon l'usage. Videz l'huile usée dans un récipient et déposez-la dans une station de collecte appropriée.

Comment évacuer l'eau de condensation du réservoir ?

Ouvrez la soupape de vidange située sous le réservoir tous les jours pour évacuer l'eau de condensation. Assurez-vous que le compresseur est hors tension et que la pression est relâchée avant de procéder.

Comment nettoyer le filtre à air ?

Le filtre à air doit être nettoyé toutes les 300 heures de fonctionnement. Retirez-le (voir figure 4 de la notice), nettoyez-le avec de l'essence à détacher, puis remettez-le en place. Attendez que le compresseur soit complètement refroidi avant toute intervention.

Quelles sont les précautions de sécurité essentielles ?

Portez des lunettes de sécurité, un masque anti-poussière, des gants en caoutchouc et des chaussures antiglissantes. Ne dirigez jamais le pistolet à air vers des personnes. Éloignez les enfants et ne portez pas de vêtements amples. Respectez les normes UVV-VBG 16 et 23 pour les travaux avec air comprimé et peinture.

Comment régler l'interrupteur manométrique ?

L'interrupteur est réglé en usine (5 bar mise en circuit, 8 bar hors circuit). Pour ajuster la différence de pression, retirez le capot et tournez la vis 1 avec une clé à douille de 8 mm : tourner à droite augmente la pression de différence et la pression de coupure, à gauche diminue.

Que faire si le compresseur ne démarre pas ou se surcharge ?

Vérifiez la tension secteur (pas trop élevée), la température ambiante et la ventilation. Des valves défectueuses, un niveau d'huile trop bas ou un palier de bielle grippé peuvent aussi provoquer une surcharge. Laissez refroidir avant de redémarrer.

Quel est le niveau sonore de ce compresseur ?

Le niveau de puissance acoustique (LWA) est de 97 dB(A) et le niveau de pression acoustique (LPA) de 87 dB(A). Le seuil de 85 dB(A) peut être dépassé, il est recommandé de porter une protection auditive.

Comment commander des pièces de rechange ?

Pour commander, indiquez le type d'appareil, le numéro d'article (40.072.56), le numéro d'identification (01012) et le numéro de la pièce de rechange souhaitée. Adressez-vous à votre service après-vente.

Puis utiliser le compresseur en extérieur par temps de pluie ?

Non, le compresseur ne doit pas être exposé à la pluie ni utilisé dans un environnement humide. Il est prévu pour un usage à l'intérieur. Utilisez uniquement des rallonges homologuées pour l'extérieur si nécessaire.

Quelle est la pression maximale du réservoir et comment est-elle protégée ?

La pression de service maximale est de 8 bar. Une valve de sécurité réglée en usine protège le réservoir contre les surpressions. Il est interdit de dérégler ou d'enlever le plomb de cette valve.

MODE D'EMPLOI Airtech 2200 Herkules

Consignes générales de sécurité

Attention! Lors de l'utilisation de ce compresseur, il est impératif de suivre les instructions de sécurité suivantes pour vous protégger contre le choc électrique et les risques de blessure et d'incendie. Lisez et respectez ces instructions avant d'utiliser l'appareil.

1. Maintenez la zone de travail en ordre.

2. Le désordre dans la zone de travail augmente le risque d'accident.

3. Prenez les influences de l'environnement en considération.

N'exposez pas le compresseur à la pluie. Ne l'utilisez pas dans un environnement humide ou détrempé. Veillez à un bon éclairage. N'utilisez pas le comprisseur à proximé de liquides ou gaz inflammables.

1. Protégez-vous contre le choc électrique.

2. Evitez le contact avec des pieces mises à la terre, telles que les tubes, les apparciels de chauffage, les cuisinières électriques ou les réfrigerateurs.

3. Tenez les enfants éloignés!

4. Prenez soit que d'autres personnes ne touchent pas le compresseur ou le cable. Tenez-les à l'ecart de toute zone de travail.

5. Conservez votre comprisseur à un endroit sur.

6. Il est conseilé de conserver le comprésur non utilisé dans un local sec et fermé et inaccessible aux enfants.

7. Ne surchargez pas votre compresseur.

8. Vous travailliez比较好 et plus saturement dans la gamme de puissance indiquée.

9. Portez des vêtements de travail appropriés.

10. Ne portez pas de vêtements larges ou de bijoux. Ils pouraient être happés par des pieces mobiles. Il est recommendable de porter des gants en caoutchouc et des chaussures antiglissantes pendant les travaux à l'extérieur. Si vous avez les cheveux longs, portez un filet.

11. Utilisez des lunettes de sécurité.

12. Utilisez un masque de protection respiratoire pour les travaux produitant de la poussière.

13. Preservez le cable.

14. Ne tirez pas le compresseur par le cable; n'utilise pas le cable pour-retirer la fiche de la prise de courant. Préserve le cable de la chaleur, de l'huile et des arêtes vives.

15. N'élargissez pas trop votre rayon d'action.

Evitez une position anormale. Veillez a adopter une position sure. Maintenez toujours votre équilibre.

1. Entretenez votre compresseur soigneusement.

2. Maintenez votre comprisseur propre pour assurer un bon fonctionnement en toute sécurité. Respectez les consignes d'entretien. Contrôlez régulièrement la fiche et le cable; en cas de détérioration, faites-les replacer par un spécialiste/agréé. Contrôlez régulièrement les cables de rallonge et replacez-les s'ils sont endommages.

3. Retirez la fiche de la prise de courant.

4. En cas de non-utilisation et avant l'entretien.

13.Enlevez les clés à outil.

• Avant demettre l'appareil en marche,assurez-vous que les clés et les outils de réglage ont été enlevés.

• Evitez le démarrage intempestif.

• Avant de brancher l'appareil, vérifie que l'interrupteur est mis hors circuit.

• Utilisation du cable de rallonge à l'extérieur.

• N'utilisez à l'extérieur que des cables homologues à cet effet et spécifiquement marqués.

16.Soyez toujours attentif.

Observez votre travail.
Procedez de manière sensée.
N'utilise pas lecompresseur si vous étés peu concentré.

1. Contrôlez que votre compresseur n'est pas endommagé.

2. Avant d'utiliser le
   compresseur, vérifie
   soigneusement que les
   dispositifs de sécurité ou les
   pièces légarement

endommagées fonctionnent parfaitement et conformément aux fins. Contrôlez que le fonctionnement des pieces mobiles est assure; vérifie qu'elles ne sont pas coincées ou endommagées. Toutes les pieces doivent être correctement montées pour garantir un fonctionnement optimal. Les dispositifs de sécurité et les pieces déteriorés seront réparés ou replacés de manière ajustée par un service après-vente, sauf autre indication dans les instructions de service. Les interrupteurs endommages seront replacés par un service après-vente. N'utilise pas d'outils dont l'interrupteur ne se laïse pasmettre en et hors service.

1. Attention!

2. Nous vous conseillons pour votre propre sécurité d'utiliser uniquement les accessoires et les apparèils supplémentaires indiqués dans le mode d'emploi ou recommends ou indiqués par le fabricant. L'utilisation d'outils ou accessoires autres que mentionnés dans le mode d'emploi ou dans le catalogue, peut entraîner des risques de blessure pour votre personne.

3. Faites effectuer des réparations exclusivement par un spécialiste électricien.

Ne confiez les réparations qu'a un spécialiste électricien, sinon il y a risque d'accident pour l'utilisateur.

1. Raccordez le dispositif d'aspiration de poussière.

2. Si des dispositifs pour le raccordement d'aspiration de poussière existent, veillez à ce que ceux-ci soient raccordés et utilisés.

3. Bruits

4. Les bruits de ce compresseur sont mesures selon IEC 59 CO 11, IEC 704, DIN 45635, partie 21, NFS 31-031 (84/537/CEE). Le niveau sonore sur le lieu de travail peut dépasser 85 dB (A). Dans ce cas, des mesures d'insonorisation doivent être prises pour l'utilisateur.

Gardez bien les consignes de sécurité.

Lisez attentivement le mode d'emploi avant la mise en service!

Caracteristiques techniques AIRTECH 2200
Branchement secteur 230 V ~ 50 Hz
Puisance du moteur kW/CV 1,5 / 2
Vitesse de rotation du compresseur min-1	2850
Pression de service bar: 8
Capacité du réservoir à air comprimé (en litres) 24
Puisance d'aspiration théorique l/min. 210
Niveau de puissance acoustique LWA en dB (A) 97
Niveau de pression acoustique LPA en dB (A) 87
Dimensions de l'appareil en cm 60 x 30 x 64
Poids en kg 31
No. d'art.: 40.072.56
No. d'identification 01012

L'appareil est antiparasite selon les directives CE 82/499 CEE.

L'appareil n'est pas prévu pour le fonctionnement à l'air libre, selon Art. 3 de la directive CE 2000/14/CE.

Instructions d'implantation

• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. En cas d'avarie, informez immédiatement l'entreprise de transport qui a livré le compréseur.
• Avant la mise en service, contrôle le niveau d'huile dans la pompe du compresseur.

• Il est recommendable d'incluter le compresseur à proximé du consommateur.
  Evitez les tuyaux a air et les cables d'alimentation (cables de rallonge) longs.
  Veillez a ce que l'air aspiré soit sec et sans poussière.
  N'installez pas le compresseur dans un local humide ou détrempé.
  Le compresseur complet a déjà subi l'épreuve du type de construction. Avant la mise en service il n'est pas nécessaire de passer un autre contrôle par un expert du TUV (association de contrôle technique). Conservez impératifement les certificates d'usine et d'épréuve ci-inclus.

• Vous étés obligés deprésenter ces certificats lors du contrôle de l'installation par un expert de l'Inspection du Travail ou de la Caisse de Prévoyance contre les Accidents. Voir aussi le certificat de fabrication sous "Notes pour l'utilisateur".

Consignes de sécurité pour les travaux avec l'air comprimé et la peinture au pistonlet

Attention! Observe la norme UVV-VBG 16!

Le compresseur et les conduites
atteignent de haute
températures pendant le
fonctionnement. Vous pouvez
vous brûler en les touchant.

Maintenez les gaz ou fumées aspirés par le comprateur libres d'impuretés; elles pouraient prendre feu ou exploser dans le comprateur.

En desserrant le raccord couple,
maintenez la piece
d'accouplement du tuyau avec la
main pour empêcher des
blessures dues au
rebondissement du tuyau.

Portez des lunettes de sécurité pendant les travaux de pistolage. Les corps étrangers et les pieces éjectées peuvent facilement provoquer des blessures.

Ne dirigez le pistolet à air ni sur des personnes ni ne l'utilise pour nettoyer les vêtement que vous portez.

Suivez les consignes de sécurité relatives à la peinture au pistolet!

Attention. Respectez la norme UVV-VBG 23.

N'utilisez ni laques ni solvants a un point d'inflammation inférieur a 21^ C.
- Ne chauffez ni laques ni solvants.
- Si vous employez des liquides nocifs, il est indispensable de vous protégger par un contrôle (masque de visage). Suivez aussi les informations de protection données par les fabricants de tels materiaux.

• Ne fumez enaucun cas pendant les travaux de pistolage. Les fumées de peinture sont aussi facilement inflammables.
  Le feu nu est interdit; n'utilise pas non plus de machines produit des étincelles.
• Ne gardez ni ne mangez d'aliments ou de boissons dans le local de travail. Les fumées de peinture sont nocives.
  Le local de travail doit etre plus grand que 30m^3 assurez un changement d'air suffisant pendant les travaux de pistolage et de sechage.Ne pas pulveriser contre le vent. Respectez par principe les reglements de la police locale lors du pistolage de produits inflammables ou dangereux.
  N'tutilisez pas de fluides tels que white-spirit, alcohol butylique et dichloromethane en contact avec le tuyau a pression en chlorure de polyvinyle (durée de vie réduite).

Service de réservoirs à air compré conformément au règlement relatif aux réservoirs à air compré (§ 13)

1. Celui qui utilise un réserve à air compré est obligé de le conserver dans un état conforme aux prescriptions, de l'utiliser et de le surveiller selon les règles. Il est de même tenu à effectuer immédiatement les travaux nécessaires d'entretien et de réparation et de prendre les mesures de sécurité appropriées selon les circonstances.

2. Le cas échéant, l'autorité de surveillance peut ordonner des mesures de contrôle nécessaires.

3. Il est interdirit d'utiliser un réserveir a air comprime en etat defectueux qui pourraitmettre les employes ou des tiers en danger.

4. Dans le cas où le réserve à air compré des classes III, IV, VI et VII présente des defaults sur les parois subissant une pression, ce qui pourrait entrainer une mise hors service selon § 13, alinéa 3, l'utilisateur doit immédiatement informer un expert et convenir avec lui des mesures requises à prendre.

Mise en service

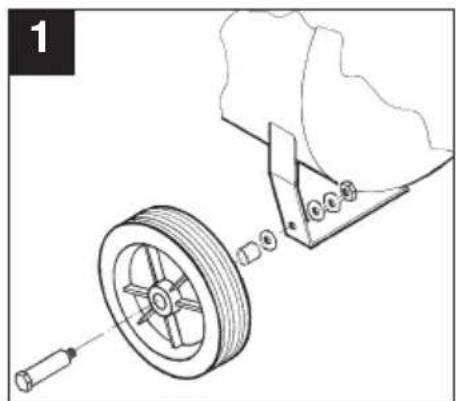

Montage des roues: Les roues fournies doivent etremontées selon la figure 1.

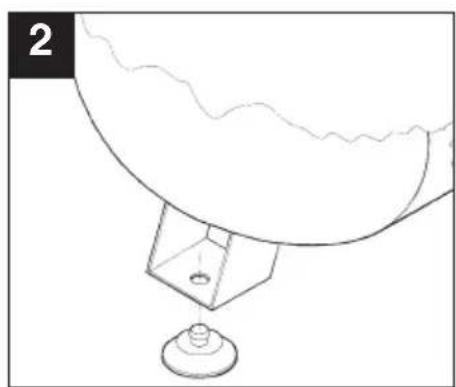

Montage du tampon en caoutchouc:

Le tampon en caoutchouc doit être monté sur le pied d'appui selon la figure 2.

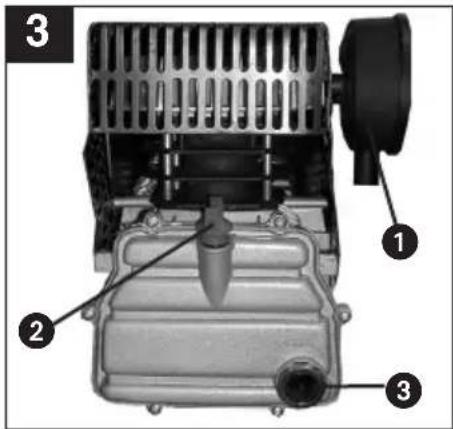

Remplacement du filtré à huile et montage du filtré à air (3)
Retirez le bouchon de l'ouverture de replissage de l'huile à l'aide d'un tourne-vis et placez le bouchon de fermeture (2) dans cet orifice.
Attention! Contrôlez le niveau de l'huile.

Vissez le filtré à air (1) dans le trou létral de la pompe du compresseur.

Installation électrique:

Le compresseur Airtech 2200 est muni d'un cable secteur et d'une fiche à contact de mise à la terre. Celle-ci peut être raccordée à toute prise de courant de sécurité de 230V protégée par un fusible de 16 A. Les conduites longues, les cables de rallonge, les enrouleurs de cable etc. peuvent occasionner une baisse de tension et empêcher le démarrage du moteur. A des températures inférieures à 0^ , il peut être difficile de démarrer le moteur.

F

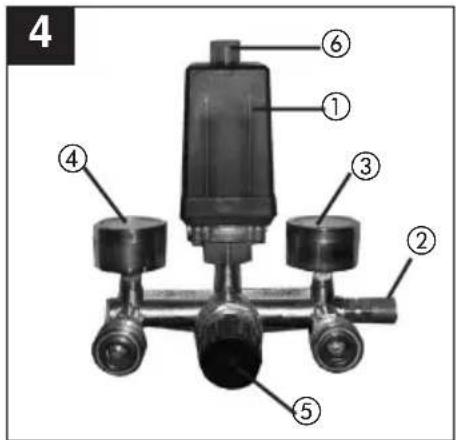

Explication du panneau de contrôle et d'affichage

1 Interrupteur manometrique
2 Valve de sécurité
3 Manometre (indication de la pression de la chaudiere)
4 Manometre (pression reglee est indiquee)
5 Reducteur de pression (réglage de la pression)
6 Interrupteur Marche/Arret

Maintenance et entretien

Eau de condensation

Evacuer tous les jours l'eau de condensation en ouvrant la soupape de vidange (sur le fond du réservoir à air compré).

- Valve de sécurité

La valve de sécurité est reglee sur la pression maximale admissible du réservoir a air comprime. Il n'est pas admissible de déregler la valve de sécurité ou d'en enlever le plomb.

- Contrôler régulierement le niveau d'huile:

Le niveau d'huile doit etre visible dans le verre-regard entre le point de contrôle rouge du niveau d'huile et la ligne supérieure du verre-regard. Vidange: Huile recommendee: SAE 15W/40 ou équivalent. Le premier replissage doit etre vidange apres 100 heures de fonctionnement.

• Avec la nouvelle huile.

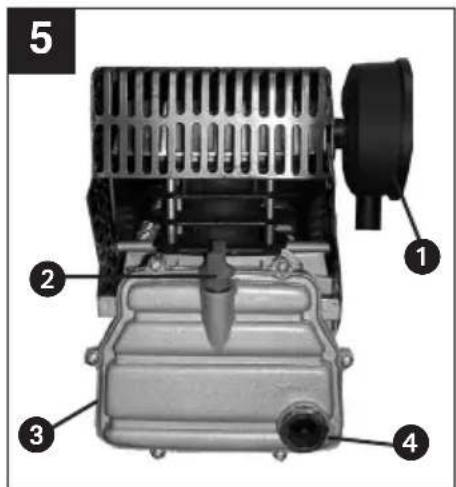

Vidange:

Mettez le moteur hors circuit et retirez la fiche de la prise de courant. Avec avoir evacué la pression d'air eventuelle, vous pouvez dévisser la vis de vidange d'huile sur la pompe du compresseur.

Pour éviter que l'huile ne sorce sans contrôle, laissez-la couler dans une tôle d'égoutage pour le recueillir dans un récipient.

Si I'huile ne s'est pas complètement écoulée, nous vous recommendons d'incliner un peu le compréseur.

Déposez l'huile usée à une station de collecte appropriée.

Après avoir evacué l'huile, desserrez la vis de vidange d'huile/verre-regard.

Enlevez le couvercle de la vis de replissage d'huile à l'aide d'un tournevis et replisssez avec la nouvelle huile jusqu'à ce que le niveau d'huile dans le verre-regard ait atteint le point rouge. Remettez ensuite le couvercle sur la vis de replissage d'huile.

1. Filtre

1. Vis de replissage d'huile
2. Vis de vidange d'huile
3. verre-regard

Nettoyage du filtrd'aspiration

Le filtré d'aspiration empêche l'aspiration de poussière et de salissures. Il est indispensable de nettoyer ce filtré au moins toutes les 300 heures de fonctionnement. Un filtré d'aspiration bouche réduit considérablement la puissance du compresseur.

Le filtré peut être retireté selon la figure 4. Nettoyez le filtré avec de l'essence à détacher et remettez-le en place.

Attention! Attendez que le
compresseur soit
completement refroidi!
Risque de brulure!

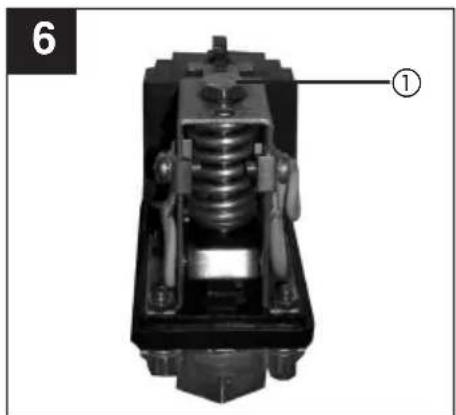

Réglage de l'interrupteur manométrique

L'interrupteur manometrique est ajusté à l'usine.

Pression de mise en circuit: 5 bar

Pression de mise hors circuit: 8 bar

Afin de régler la différence de pression, procédez comme suit: Enlevez le capot de l'interrupteur manometrique (en dévissant la vis de fermeture). Vous reglez la pression de différence DP sur la vis 1 à l'aide d'une clé à douille de 8 mm. En tournant vers la droite, la pression de différence augmente ainsi que simultanément la pression de mise hors circuit. En tournant vers la gauche, la pression de différence diminue; par cela, la pression de mise hors circuit est plus réduite.

Causes eventuelles de pannes

qui provoquent une surcharge du moteur et ainsi une réaction de la protection contre les surcharges:

• tension de secteur tropélevée
• températures d'ambiance tropées et ventilation insuffisante
  valves du compresseur defectueuses ou valve de retenue non etanche
• niveau d'huile minimal, palier de bielle fonctionnant sans souplesse

Après une pause de refoidissement, remettez les moteurs à courant alternatif en circuit. Evitez le contact avec les/agregats chauds et la tuyauterie.

Commande de pieces de rechange

Pour les commandes de pieces de rechange, vous devrez indiquer les références suivantes:

1. Type de l'appareil
2. No. d'article de l'appareil
3. No. d'identification de l'appareil
4. No. de piece de rechange de la piece requise

Le soussigné déclare au nom de l'entreprise la conformité du produit avec les directives et normes suivantes.

La période de garantie commence a partir de la date d'achat et dure 5 ans.

Sont pris en charge: les defaults de matériel ou de fonctionnement et de fabrication.

Les pieces de rechange requises et les heures de travail ne seront pas facturerés.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votreserviceapres-vente.

⑤ GARANTIBEVIS
