Airtech 2200 - Kompressori Herkules - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kompressori
Merkki	Herkules
Malli	Airtech 2200
Mitat (P x L x K)	60 x 30 x 64 cm
Paino	31 kg
Sähköliitäntä	230 V ~ 50 Hz, 16 A
Moottorin teho	1,5 kW / 2 hv
Pyörimisnopeus	2850 min⁻¹
Suurin käyttöpaine	8 bar
Säiliön tilavuus	24 L
Teoreettinen imuvirtaus	210 L/min
Äänitehotaso (LWA)	97 dB(A)
Äänenpainetaso (LPA)	87 dB(A)
Suositeltu öljytyyppi	SAE 15W/40 tai vastaava
Ensimmäinen öljynvaihto	100 käyttötunnin jälkeen
Ilmansuodattimen puhdistus	300 käyttötunnin välein
Kondenssiveden poisto	Päivittäin tyhjennysventtiilin kautta
Turvaventtiili	Säädetty tehtaalla, älä muuta
Painekytkin	Kytkeytyy päälle 5 bar, pois päältä 8 bar
Takuu	5 vuotta (materiaali- ja valmistusvirheet)
Mukana tulevat tarvikkeet	Pyörät, kumitassu, ilmansuodatin
Tuotenumero	40.072.56
Häiriösuojaus	CE-direktiivin 82/499/ETY mukaisesti
Käyttötarkoitus	Paineilma, pistoolimaalaus (noudata standardeja)

Usein kysytyt kysymykset - Airtech 2200 Herkules

Millaista öljyä käyttää ja milloin se vaihdetaan?

Käytä SAE 15W/40 tai vastaavaa öljyä. Ensimmäinen öljynvaihto on tehtävä 100 käyttötunnin jälkeen, minkä jälkeen säännöllisesti käytön mukaan. Tyhjennä käytetty öljy astiaan ja vie se asianmukaiseen keräyspisteeseen.

Miten kondenssivesi poistetaan säiliöstä?

Avaa säiliön alla oleva tyhjennysventtiili päivittäin kondenssiveden poistamiseksi. Varmista, että kompressori on jännitteetön ja että paine on poistettu ennen toimenpidettä.

Miten ilmansuodatin puhdistetaan?

Ilmansuodatin on puhdistettava 300 käyttötunnin välein. Irrota se (katso kuvan 4 ohjeita), puhdista se pesubensiinillä ja aseta takaisin paikalleen. Odota, että kompressori on täysin jäähtynyt ennen toimenpidettä.

Mitkä ovat tärkeimmät turvatoimenpiteet?

Käytä suojalaseja, pölynaamaria, kumihanskoja ja liukuestekenkiä. Älä koskaan suuntaa ilmapistoolia ihmisiin. Pidä lapset loitolla äläkä käytä löysiä vaatteita. Noudata UVV-VBG 16 ja 23 -standardeja paineilma- ja maalaustöissä.

Miten painekytkin säädetään?

Painekytkin on säädetty tehtaalla (5 bar päälle, 8 bar pois päältä). Säätääksesi paine-eroa, irrota kansi ja käännä ruuvia 1 8 mm:n hylsyavaimella: oikealle kääntäminen lisää paine-eroa ja katkaisupainetta, vasemmalle vähentää.

Mitä tehdä, jos kompressori ei käynnisty tai ylikuormittuu?

Tarkista verkkojännite (ei liian korkea), ympäristön lämpötila ja ilmanvaihto. Vialliset venttiilit, liian alhainen öljytaso tai juuttunut kiertokangen laakeri voivat myös aiheuttaa ylikuormituksen. Anna jäähtyä ennen uudelleenkäynnistystä.

Mikä on tämän kompressorin melutaso?

Äänitehotaso (LWA) on 97 dB(A) ja äänenpainetaso (LPA) 87 dB(A). Raja-arvo 85 dB(A) voi ylittyä, siksi on suositeltavaa käyttää kuulosuojaimia.

Miten varaosia tilataan?

Tilatessasi ilmoita laitetyyppi, tuotenumero (40.072.56), tunnistenumero (01012) ja halutun varaosan numero. Ota yhteyttä jälleenmyyntipalveluun.

Voinko käyttää kompressoria ulkona sateella?

Ei, kompressoria ei saa altistaa sateelle eikä käyttää kosteassa ympäristössä. Se on tarkoitettu sisäkäyttöön. Käytä tarvittaessa vain ulkokäyttöön hyväksyttyjä jatkojohtoja.

Mikä on säiliön enimmäispaine ja miten se on suojattu?

Suurin käyttöpaine on 8 bar. Tehtaalla säädetty turvaventtiili suojaa säiliötä ylipaineelta. Tämän venttiilin säätäminen tai sinetin poistaminen on kielletty.

KÄYTTÖOHJE Airtech 2200 Herkules

Yleiset turvallisuusohjeet

Huomio! Tätä kompressoria käytettäessä on noudatettava seuraavia periaatteellisia turvallisuusmääräyksiä sähköiskujen, vammojen ja palovaaran välttämiseksi. Lue ja huomioi nämä ohjeet ennen laitteen käyttöä.

1. Pidä työalue siistinä

-Työalueen epäjärjestys lisää onnettomuusriskejä.

2. Huomioi ympäristövaikutukset

• Älä aseta kompressoria alttiiksi sateelle. Älä käytä kompressoria kosteassa tai märässä ympäristössä. Huolehdi hyvästä valaistuksesta. Älä käytä kompressoria helposti syttyvien nesteiden tai kaasujen lähellä.

3. Suojaudu sähköiskun varalta

• Vältä koskettamasta maadoitettuihin kappaleisiin, kuten esim. putkiin, lämmittimiin, liesiin ja jääkaappeihin.

4. Pidä lapset poissa!

• Älä anna muiden koskea kompressoriin tai johtoihin, pidä heidät poissa työalueelta.

5. Säilytä kompressori turvallisessa paikassa

• Käytön väliaikoina tulee kompressori säilyttää kuivassa, suljetussa tilassa poissa lasten ulottuvilta.

6. Älä ylikuormita kompressoria

• Työskentelet helpommin ja turvallisemmin annetulla tehoalueella.

7. Käytä sopivaa työvaatetusta

• Älä käytä väljiä vaatteita tai koruja, ne voivat takertua liikkuviin osiin. Työskennellessä ulkona suositellaan kumikäsineitä ja pitäviä jalkineita. Käytä hiusverkkoa, jos hiuksesi ovat pitkät.

8. Käytä suojalaseja

• Käytä pölyisissä töissä myös hengityssuojusta.

9. Älä käytä johtoa väärin

• Älä vedä kompressoria johdosta, äläkä irroita pistoketta vetämällä johdosta. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta.

10. Älä yritä venyä yli ulottuvuutesi

• Vältä outoja asentoja. Huolehdi tukevasta alustasta ja säilytä aina tasapaino.

11. Hoida kompressoria huolella

• Pidä kompressori puhtaana voidaksesi työskennellä hyvin ja turvallisesti. Noudata huoltomääräyksiä. Tarkista pistoke ja johto säännöllisin väliajoin, ja toimita ne asiantuntevan ammattilaisen vaihdettavaksi, jos huomaat vaurioita. Tarkista jatkojohdot säännöllisesti ja vaihda vahingoittunut johto.

12. Irroita kaikki verkkopistokkeet

• kun kompressoria ei käytetä tai sitä huolletaan.

13. Älä jätä työkaluavainta paikalleen

Tarkista ennen käynnistystä, että kaikki avaimet ja säätökalut on poistettu.

14. Vältä tahatonta käynnistystä

• Varmistu siitä, että laite on kytketty pois ennen verkkoliitäntää.

15. Jatkojohto ulkona

Käytä ulkona vain tähän soveltuvia, vastaavasti merkittyjä jatkojohtoja.

16. Ole aina valppana

Seuraa työsi kulkua. Työskentele järkevästi. Älä käytä kompressoria, jos olet hajamielinen.

17. Tarkista kompressorin vauriot

• Ennen kompressorin käytön jatkamista on suojavarusteiden tai vähän vahingoittuneiden osien esteetön, säänmukainen

toiminta tarkistettava.

Tarkasta, että liikkuvien osien toiminta on häiriötön ja etteivät ne jää kiinni tai ole vahingoittuneet. Kaikkien osien tulee olla oikein asennettuja ja niiden tulee täyttää niille asetetut edellytykset.

Vahingoittuneet turvalaitteet ja osat on korjattava tai vaihdettava asianmukaisesti ammattiliikkeessä, mikäli käyttöohjeessa ei ole toisin sanottu. Vahingoittuneet kytkimet on korjattava ammattiliikkeessä. Älä käytä sellaisia työkaluja, joiden kytkin ei toimi oikein.

18. Huomio!

Oman turvallisuutesi vuoksi käytä aina vain valmistajan ohjeissa suositeltuja lisävarusteita ja lisälaitteita. Muiden kuin käyttöohjeessa tai luettelossa mainittujen työkalujen tai lisätarvikkeiden käyttö voi aiheuttaa loukkaantumisvaaran.

19. Korjaukset tekee vain alan ammattimies

• Korjaukset saa suorittaa vain asiantunteva sähkömies, muuten voi niistä aiheutua käyttäjälle onnettomuuksia.

20. Käytä pölynimulaitetta

• Jos sinulla on pölynimulaitteisto, varmista, että se liitetään ja sitä käytetään.

21. Melu

• Tämän kompressorin käyntiääni mitataan seuraavien standardien mukaan: IEC 59 CO 11, IEC 704, DIN 45635 osa 21, NFS 31-031 (84/537/EWG). Työpaikalla vallitseva melu voi ylittää 85 dB(A). Tässä tapauksessa ovat käyttäjän suojaavat melunestotoimet välttämättömiä.

Säilytä nämä turvallisuusohjeet hyvin.

Lue ohje huolellisesti läpi ennen käyttöönottoa!

Tekniset tiedot AIRTECH 2200
Verkkoliitäntä 230 V ~ 50 Hz
Moottorin teho kW/HV 1,5 / 2
Kompressorin kierrosluku min1	2850
Käytöpane baria 8
Painesäiliön tilavuus (litraa) 24
Laskettu imuteho l/min 210
Aänen tehtaso LWA, dB(A) 97
Äänenpaineen taso LPA, dB(A) 87
Laitteen mitat cm 60 x 30 x 64
Laitteen pino kg 31
Tuotenumero: 40.072.56
Tunnusnummer: 01012

Laite on kipinäsuojattu EY-ohjesäännön 82/499 EWG mukaisesti.

Laitetta ei ole tarkoitettu käytettäväksi Euroopan neuvoston direktiivin 2000/14/EY 3 artiklan mukaisesti

Asennusohjeet

• Tarkasta, onko laitteessa kuljetusvaurioita. Ilmoita mahdolliset vahingot heti kompressorin toimittaneelle huolitsijalle.
• Ennen käyttöönottoa on kompressorin pumpun öljymäärä tarkistettava.
• Kompressori tulee asettaa kulutuslaitteen lähelle. On vältettävä pitkiä ilmajohtoja ja pitkiä tuontijohtoja (jatkojohtoja). Huolehdi siitä, että imuilma on kuivaa ja pölytöntä.
• Älä asenna kompressoria kosteaan tai märkään tilaan.
• Kompressori on jo käyttömallitarkastettu. Ennen käyttöönottoa ei muita tarkastuksia tarvita. Oheistetut valmistajan- ja tarkastustodistukset on ehdottomasti säilytettävä.

Nämä todistukset on esitettävä elinkeinovalvontalautakunnan tarkastajalle mahdollisen tarkastuksen aikana. Kts. myös valmistajan selvitys luvussa „Ohjeita käyttäjälle".

Paineilma- ja maaliruiskutyötä koskevat turvallisuusohjeet

Huomio! On ehdottomasti noudatettava UVV-VBG-määräyksiä!

Ahtimen ja johtojen käyttölämpötilat ovat korkeat. Kosketus aiheuttaa palovammoja.

Ahtimen imemien kaasujen tai höyryjen on oltava ilman aineosia, jotka voivat johtaa ahtimen paloon tai räjähdykseen.

Letkuliitosta irrotettaessa on liitoskappaleesta pidettävä kiinni, ettei se aiheuta vammoja sinkoutumalla irti. Paineilmapistoolia käsiteltäessä on

käytettävä suojalaseja. Roskat ja poispuhallettu lika voivat helposti aiheuttaa vammoja.

Paineilmapistoolia ei saa suunnata kohti ihmistä, eikä sillä myöskään saa puhdistaa päälle puettuja vaatekappaleita.

Noudata ruiskumaalauksen turvallisuusohjeita!

Huomioi UVV-VGB 23

• Älä työstä maalia tai liuotetta, jonka syttymispiste on alle 21 °C.
• Älä lämmitä maalia tai liuotteita.
• Terveydelle vaarallisia nesteitä työstettäessä on käytettävä suojana suodattimia (kasvonaamaria). Noudata myös tällaisten aineiden valmistajan antamia turvaohjeita.

Ruiskutuksen aikana tai työtiloissa ei saa tupakoida. Maalihöyrytkin ovat helposti syttyviä. - Avoliekkihellat, avotuli tai kipinöitä aikaansaavat koneet on poistettava tai niitä ei saa käyttää. Ruokia ja juomia ei saa säilyttää tai nauttia työtiloissa. Maalihöyryt ovat vahingollisia. Työtilan on oltava suurempi kuin 30 m³, ja ruiskutuksen sekä kuivauksen aikana on huolehdittava riittävästä ilmanvaihdosta. Ei saa ruiskuttaa vastatuuleen. Helposti syttyviä tai muuten vaarallisia ruiskutusaineita käsiteltäessä on noudatettava paikallisen poliisilaitoksen määräyksiä. PVC-muovisella paineletkulla ei saa käyttää koestusbensiiniä, butyylialkoholia tai metyleenikloridia (lyhentää elinikää).

Painesäiliöiden käyttö painesäiliöasetuksen mukaan (§13)

1. Painesäiliön käyttäjän on pidettävä säiliö asianmukaisessa kunnossa, käytettävä ja valvottava sitä ohjeiden mukaisesti, suoritettava tarpeelliset kunnossapito- ja korjaustyöt viipymättä ja noudatettava tilanteen mukaisia turvallisuusmääräyksiä.
2. Valvontavirasto voi määrätä yksittäistapauksessa tarvittavia valvontatoimenpiteitä.
3. Painesäiliötä ei saa käyttää, jos siinä on käyttäjää tai muita henkilöitä vaarantavia puutteita.
4. Jos luokkaan III, IV, VI tai VII kuuluvan painesäiliön paineseinämässä on vaurioita, jotka 13 §:n 3 momentin mukaan

aiheuttavat käytöstä poiston, on käyttäjän ilmoitettava tästä valvojalle ja sovittava hänen kanssaan tarvittavista toimenpiteistä.

Käyttöönotosta

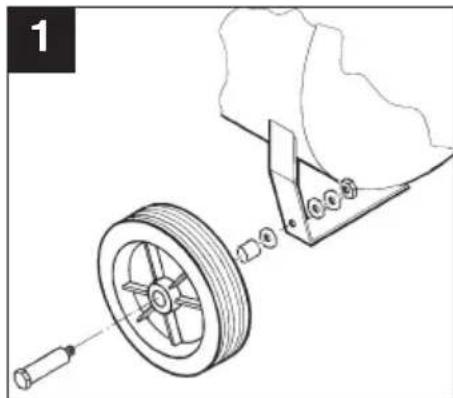

Pyörien asennus (1):

Oheistetut pyörät on asennettava kuvan 1 mukaan.

Kumipuskurin asennus (2):

Mukana toimitettu kumipuskuri asennetaan tukijalkaan piirroksen 2 mukaisesti.

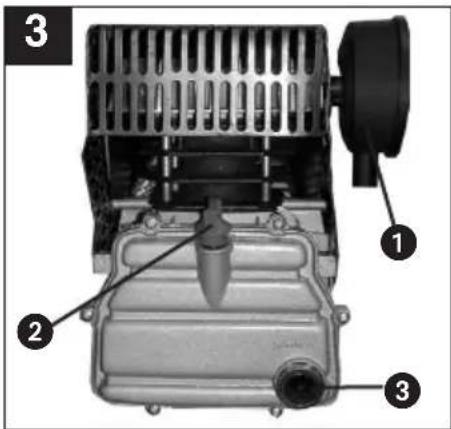

Öljynsuodattimen vaihto ja ilmansuodattimen asennus (3)

Poista ruuvimeisselillä öljyntäyttöaukon tulppa ja aseta öljyntäyttöaukkoon oheinen laskuaukon tulppa (2). Huomaa! Tarkasta öljytaso.

Ruvaa ilmansuodatin (1) kompressoripumpun sivulla olevaan reikään.

Sähköliitäntä:

Kompressori Airtech 2200 on varustettu suojakontaktipistokkeella varustetulla verkkojohdolla. Tämän voi liittää mihin tahansa 16 A varokkeella suojattuun 230 V ~ 50 Hz jännitteiseen pistorasiaan. Pitkät johdot sekä jatkojohdot, johtokelat yms. aiheuttavat jännitteen laskua ja voivat häiritä moottorin käyntiä. Jos lämpötila on alle 0 °C, vaarantaa jäykkyys moottorin käyntiä.

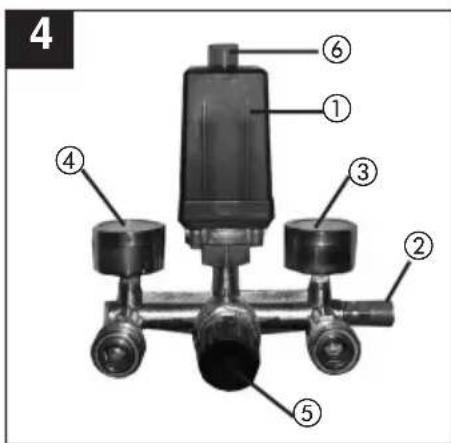

Paineilmakojeisto

1 Painekytkin 2 Turvaventtiili 3 Manometri (säiliön paineen lukema) 4 Manometri (säädetyn paineen lukema) 5 Paineensäätäjä 6 Päälle/pois-kytkin

Huolto ja hoito

Tiivistevesi:

Tiivistevesi on poistettava päivittäin avaamalla vedenpoistoventtiili (painesäiliön pohjapuoli).

• Turvaventtiili:

Turvaventtiili on säädetty painesäiliön suurimmalle sallitulle paineelle. Turvaventtiilin säädön muutos tai lukituksen poisto on kielletty.

- Tarkasta öljymäärä säännöllisesti:

Öljyn pinnan on oltava merkkilasin punaisen merkin ja lasin yläreunan välillä. Öljynvaihto: suositellaan öljyä SAE 15W/40 tai samanarvoista. Ensimmäinen öljy on vaihdettava 100 käyttötunnin jälkeen. Sen jälkeen on öljy vaihdettava aina 500 käyttötunnin jälkeen.

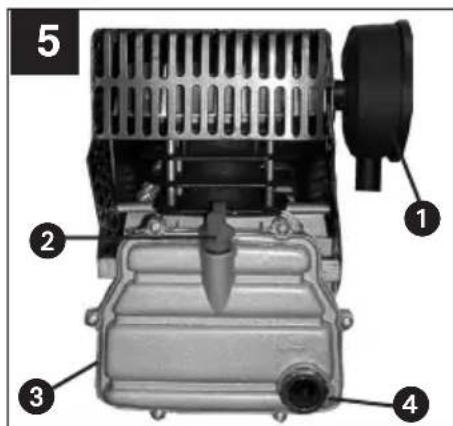

- Öljynvaihto:

Sammuta moottori ja irroita verkkopistoke pistorasiasta. Päästä mahdollinen paine pois, ja tämän jälkeen voit kiertää ahdinpumpun öljynlaskuruuvin auki. Jotta öljy ei valu vapaasti maahan, aseta pieni peltikouru ruuvin alle ja kerää öljy astiaan. Ellei kaikki öljy virtaa ulos itsekseen, voi kompressoria kallistaa. Vie käytetty öljy tähän tarkoitettuun kierrätyspisteeseen. Kun öljy on virrannut ulos, kierrä öljynlaskuruuvi / merkkilasi jälleen kiinni.

1 Suodatin 2 Öljyntäyttöruuvi 3 Öljynlaskuruuvi 4 Merkkilasi

- Imusuodattimen puhdistus

Imusuodatin estää pölyn ja lian imemisen. Tämä suodatin on puhdistettava vähintään 300 käyttötunnin välein. Tukkiutunut imusuodatin vähentää kompressorin tehoa huomattavasti. Puhdista suodatin bensiinillä ja pane se takaisin paikalleen. Kts. kuvaa 4.

Huomio! Odota, kunnes ahdin on täysin jäähtynyt! Palovaara!

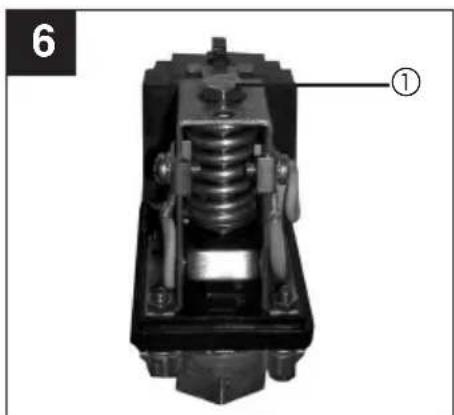

Painekytkimen säätö

Painekytkin on säädetty tehtaalla.

Käynnistyspaine 5 baria. Sammutuspaine 8 baria.

Paine-eron säätö suoritetaan seuraavasti: Ota painekytkimen suojus pois (kierrä lukitusruuvi auki). Säädä paine-ero DP-ruuvista 18 mm avaimella. Oikealle kiertämällä paine-ero nousee ja samalla myös sammutuspaine. Vasemmalle kiertämällä paine-ero pienenee ja sammutuspaine laskee.

Mahdolliset häiriön syyt

jotka voivat johtaa moottorin ylikuormittumiseen ja ylikuormasuojan laukeamiseen:

• liian korkea verkkojännite
• liian korkea ympäristön lämpötila ja liian vähäinen ilmantuonti, vialliset ahdinventtiilit tai vuotava takaiskuventtiili
• öljymäärä minimissä, kampilaakeri jäykkä.

Vaihtovirtamoottorin voi käynnistää jälleen jäähdytyksen jälkeen. Vältä koskemasta kuumiin laitteen osiin ja johtoihin.

Varaosatilaus

Varaosia tilatessa tulee ilmoittaa seuraavat tiedot:

laitteen tyyppi, laitteen tuotenumero, laitteen tunnusnumero - tarvittavan varaosan - varaosanumero

Allekirjoittanut ilmoittaa liikkeen nimissä, että tuote vastaa seuraavia direktiivejä ja standardeja:

Takuuaika alkaa ostopäivänä ja sen pituus on 5 vuotta. Takuu korvaa valmistusviat tai materiaali- ja toimintoviat. Tähän tarvittavia varaosia ja työaikaa ei laskuteta. Välillisiä vahinkoja ei korvata.

Teidän asiakaspalveluyhdyshenkilönne

Oikeus teknisiin muutoksiin pidätetään
