BEDIENUNGSANLEITUNG Airtech 2200 Herkules

Allgemeine Sicherheitshinweise

Achtung! Beim Gebrauch\ deses Kompressors sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgebung folgende grundsatzlichen Sicherheitsmaßnahmen zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

1. Halten Sie ihren Arbeitsbereich in Ordnung

2. Unordnung im Arbeitsbereich ergibt Unfallgefahr.

3. Berücksichtigten Sie Umgebungseinflüsse

4. Setzen Sie den Kompressor nicht dem Regen aus. Benützen Sie den Kompressor nicht in feuchter oder nasser Umgebung. Sorgen Sie für gute Beleuchtung. Benützen Sie den Kompressor nicht in der Höhe von brennbaren Flüssigkeiten oder Gasen.

5. Schützen Sie sich vor elektrischem Schlag

6. Vermeiden Sie Körperberührung mit geerdeten Teilen, zum Beispiel Rohren, Heizkörpersn, Herden, Kuhl-schränken.

7. Halten Sie Kinder fern!

8. Lassen Sie andere
   Personen nicht den Kompressor oder das Kabel berühren, halten Sie sie von Ihr Arbeitsbereich fern.

9. Bewahren Sie ihren Kompressor sicherauf

10. Der unbenutzte Kompressor sollten in trockenem, verschlossenem Raum und für Kinder nicht erreichen aufbewahrt werden.

11. Uberlasten Sie ihren Kompressor nicht

12. Sie arbeiten better und sicherer im angegebenen Leistungsbereich.

13. Tragen Sie geeignete Arbeitskleidung

14. Tragen Sie keine weite Kleidung oder Schmuck. Sie können von beweglichen Teilen erfasst werden. Bei Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.

15. Benützen Sie eine Schutzbrille

16. Verwenden Sie eine Atemmaske bei stauber-zeugenden Arbeitsen.

17. Zweckentfremden Sie nicht das Kabel

18. Ziehen Sie den Kompressor nicht am Kabel, und benützen Sie es nicht, um den Stecker aus der Steckdose zuziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

19. Überdehnen Sie nicht ihren Standbereich

20. Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand, und halten Sie jederzeit das Gleichgewicht.

21. Pflegen Sie ihren Kompressor mit Sorgfalt

22. Halten Sie ihren Kompressor sauber, um gut und sicher zu arbeiten. Befolgen Sie die Wartungsvorschriften.

Kontrollieren Sie regelmäßig den Stecker und das Kabel, und{lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern. Kontrollieren Sie Verlängerungskabel regelmäßig und ersetzen Sie beschädigte.

1. Ziehen Sie den Netzstecker - Bei Nichtgebrauch, vor der Wartung.

2. Lassen Sie keine Werkzeug-schlüssel stecken

3. Uberprüfen Sie vor dem Einsatz, daß die Schlüssel und Einstellwerkzeuge halten sind.

4. Vermeiden Sie unbeabsichtigten Anlauf

Vergewisern Sie sich, daß der Schalter beim Anschluß an das Stromnetz ausgeschaltet ist.

1. Veränderungskabel im Freien

2. Verwenden Sie im Freienur dazu zugelassene undentsprechend gekennzeichneVerlägerungskabel.

3. Seien Sie stets aufmerksam

4. Beobachten Sie ihre Arbeit.
   Gehen Sie vernünftig vor.
   Verwenden Sie den Kompressor nicht, wenn Sie unkontzentriert sind.

5. Kontrollieren Sie ihren Kompressor auf Beschädigungen

Vor weiterem Gebrauch des Kompressors die Schutzeinrichtungen oder leicht beschädigte Teile sorgfältig

auf ihre einwandfrei und bestimmungsgemäbe Funktion überprüfen. Überprüfen Sie, ob die Funktion beweglicher Teile in Ordnung ist, ob sie nicht klemmen oder ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen des Gerätes zu gewährleisten. Beschädigte Schutzvortrichtungen und Teile sollen sachgemäß durch eine Kundendienstwerkstatt repariert oder ausgewechselt werden, sowieits nicht anders in den Betriebsanleitungen angegeben ist. Beschädigte Schalter,müssen bei einer Kundendienstwerkstatt ersetzt werden. Benützen Sie keine Werkzeuge,bei denen sich der Schalter nicht ein- und ausschalten laßt.

1. Achtung!

Zu Ihrerigen Sicherheit, benützen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben oder vom Hersteller empfohlen oder angegeben werden. Der Gebrauch anderer als der in der Bedienungsanleitung oder im Katalog empfohlenen Einsatzwerkzeuge oder Zubehore kann eine persönliche Verletzungsgefahr für Sie bedeuten.

1. Reparaturen nur vom Elektrofachmann

Reparaturen dürfen nur von einer Elektrofachkraft ausgeführten werden, andernfalls konnen Unfälle für den Betreiber entstehen.

1. Schlieben Sie die Staubabsaug-Einrichtung an

2. Wenn Vorrichtungen zum Anschluß von Staubab-saugeinrichtungen vorhanden sind, überzeugen Sie sich, daß diese angeschlossen und benutzt werden.

3. Gerausch

4. Das Gerausch thesekompressors wird nach IEC59 CO 11,IEC 704,DIN 45635 Teil 21,NFS 31-031 (84/537/EWG) gemessen. Das Gerausch am Arbeitsplatz kann 85 dB A) uber-schreiben. In thisem Fall sind Schallschutzmassnahmen fur den Bedienenden erforderlich.

Bewahren Sie die Sicherheitshinweise gut auf.

Vor Inbetriebnahmelesen Sieitte die Anleitung sorgfaltig durch!

Technische Daten AIRTECH 2200
Netzanschluß 230 V ~ 50 Hz
Motorleistung kW/PS 1,5 / 2
Kompressor-Drehzahl min-1	2850
Betriebsdruck bar 8
Druckbehaltervolumen (in Liter) 24
Theo. Ansaugleistung l/min. 210
Schalleistungspegel LWA in dB (A) 97
Schalldruckpegel LPA in dB (A) 87
Geräteabmessung in cm 60 x 30 x 64
Gerätegewicht in kg 31
Art.-Nr.: 40.072.56
I-Nr. 01012

Das Gerät ist funkentstört nach den EG-Richtlinien 82/499 EWG. Das Gerät ist nicht für die Verwendung im Freien entsprechend Antikel 3 der Richtlinie 2000/14/EG vorgesehen.

Hinweise zur Aufstellung

• Überprüfen Sie das Gerät auf Transportschäden. Etwaige Schäden sollen dem Transportunternehmen melden, mit dem der Kompressor angeliefert wurde.
  Vor Inbetriebnahme muß der Ölstand in der Kompressorpumpe kontrolliert werden.
  Die Aufstellung des Kompressors soll in der Höhe des Verbrauchers erfolgen.
• Lange Luftleitung und lange Zuleitungen (Verländerungen) sind zu vermeiden.
• Auf trockene und staubfreie Ansaugluft achten.
  Den Kompressor nicht in einem feuchten oder naBen Raum aufstellen.

• Der komplette Kompressor ist bereits baumustergeprüft. Eine weitere Prüfung vor Inbetriebnahme durch einen TÜV-Sachverständigen ist nicht notwendig. Die beiliegenden Werks- und Prüfbescheinigungen sind unbedingt aufzubewahren.

• Bei Überprüfungen der Anlage durch einen Sachverständigen des Gewerbeaufsichtsamts der Berufsgenossenschaft sind diese Bescheinigungn vorzulegen. Siehe auch Herstellerbescheinigung „Bemerkungen für den Betreiber".

Sicherheitshinweise zum Arbeiten mit Druckluft und Farbspritzen

Achtung! UVV-VBG 16 beachten!

Verdichter und Leitungen erreichen im Betrieb hohe Temperatren. Berührungen führen zu Verbrennungen.

Die vom Verdichter angesaugten Gase oder Dämpfe sind frei von Beimengungen zu halten, die in dem Verdichter zu Branden oder Explosionen führen können.

Beim Losen der Schlauch-kupplung ist das Kupplungsstück des Schlauches mit der Hand festzuhalten, um Verletzungen durch den zusckschnellenden Schlauch zu vermeiden.

Bei Arbeiten mit der Ausblas-pistole Schutzbrille tragen. Durch Fremdkörper und wegbelasene Teile konnen leicht Verletzungen verursacht werden.

Mit der Ausblaspirote keine Personen anblasen oder Kleidung am Körper reinigen.

Sicherheitshinweise beim Farbspritzen beachten!

Achtung UVV-VBG 23

Keine Lacke oder Lösungsmittel mit einem Flammpunkt von weniger als 21^ C verarbeiten.
- Lacke und Lösungsmittel nicht erwärmen.
- Werden gesundheitsschädliche Flüssigkeiten verarbeitet, sind zum Schutz Filtergeräte (Gesichtsmasken) erforderlich. Beachten Sie auch die von den Herstellern solcher Stoffe geglichen Angaben über Schutzmaßnahmen.

D

Während des Spritzvorgangs sowie im Arbeitsraumarf nicht geraucht werden. Auch Farbdampfe sind leicht brennbar.
- Feuerstellen, offenes Licht oder funkenschlagende Maschinen dürfen nicht vorhanden bzw. betrieben werden.
- Speisen und Getränke nicht im Arbeitsraum aufbewahren oder verziehen. Farbdämpfe sind schädlich.
Der Arbeitsraum muß größere als 30m^3 sein und es muß ausreichender Luftwechsel beim Spritzen und Trocknen gewährleistet sein. Nicht gegen den Wind spritzen. Grundsätzlich beim Verspritzen von brennbaren bzw. gefährlichen Spritzgutern die Bestimmungen der ortlichen Polizeibehörde beachten.
In Verbindung mit dem PVC-Druckschlauch keine Medien wie Testbenzin, Butylalkohol und Methylenchlorid verarbeiten (verminderte Lebensdauer).

Betrieb von Druckbehältern nach Druckbehälterverordnung (§ 13)

1. Wer einen Druckbehälter betreibt, hat diesen in einem ordnungsgemäßen Zustand zu erhalten, ordnungsgemäß zu betreiben, zu überwachen, notwendige Instandhaltungs-und Instandsetzungsarbeiten unverzüglich vorzunehmen und die den Umständen nach erforderlichen Sicherheitsmaßnahmen zu treffen.
2. Die Aufsichtsbehörde kann im Einzelfall erforderliche Überwachungsmaßnahmen anordnen.
3. Ein Druckbehälterarf nicht betrieben werden, wenn er Mängel aufweist, durch die Beschäftigte oder Dritte gefährdet werden.
4. Wenn Druckbehälter der Gruppen III, IV, VI, und VII Schäden an drucktragenden

Wandungen aufweisen, die zur Außerbetriebsetzung nach §13 Absatz 3 führen, muß der Betreiber den Sachverständiger benachrichtigen und die erforderlichen Maßnahmen mit ihm abstammen.

Zur Inbetriebnahme

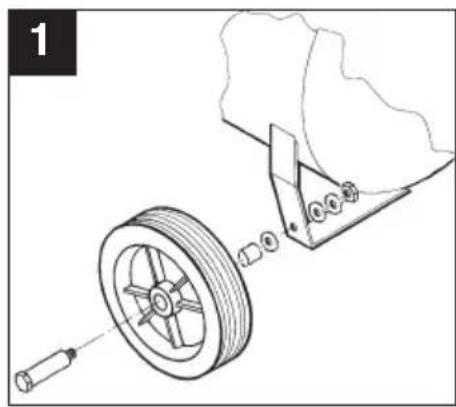

Montage der Laufräder: Die beiliegenden Laufräder themselves corresponding to Zeichnung 1 montiert werden.

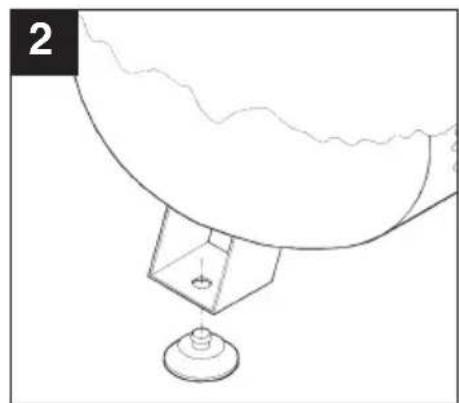

Montage des Gummipuffers: Der beiliegende Gummipuffer muß entsprechend der Zeichnung 2 am Stützfuß montiert werden.

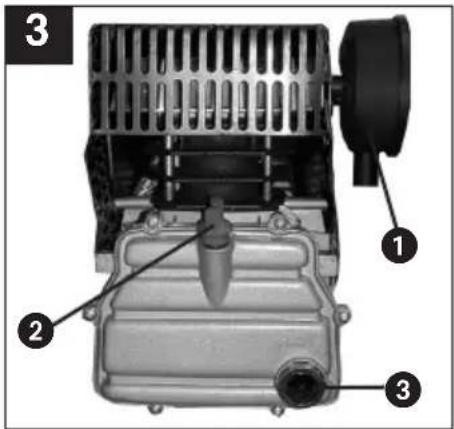

Austausch Ölverschluß und Montage Luftfilter:

Entfernen Sie mit einem Schraubenbezieher den Deckel der Öleinflüssffnung und setzen Sie den beiliegenden Verschlußstopfen (2) in die Öleinflüssffnung.

Schrauben Sie den Luftfilter (1) in dieSECTIONliche Bohrung der Kompressorpumpe.

Elektrischer Anschluß:

Der Kompressor Airtech 2200 ist mit einer Netzleitung mit Schutzkontaktstecker ausgerüstet.
Dieser kann an jeder Schutzkontaktsteckdose 230V 50Hz , welche mit 16 A abgesichert ist, angeschlossen werden.
Lange Zuleitungen, sowie Verlängerungen, Kabeltrommeln usw. verursachen Spannungabfall und können den Motoranlauf verhindern. Bei niedrigen Temperaturen unter 0^ ist der Motoranlauf durch Schwergängigkeit gefährdet.

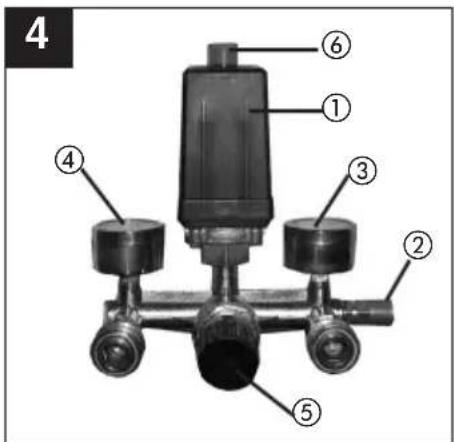

Erklärung der Druckluftarmatur

1 Druckschalter
2 Sicherheitsventil
3 Manometer (ablesen des Kesseldrucks)
4 Manometer (eingestellter Druck kann abgelesen werden)
5 Druckminderer (Druckeinstellung)
6 Ein / Aus - Schalter

Wartung und Pflege

Kondenswasser:

Das Kondenswasser ist tätigch durch Öffnen des Entwässerungsventils (Bodenseite des Druckbehalters) abzulassen.

- Sicherheitsventil:

Das Sicherheitsventil ist auf hochstzulässigen Druck des Druckbehalters eingestellt. Es ist nicht zulässig, das Sicherheitsventil zu verstellen oder dessen Plombe zu entfern.

- Ölstand regelmäßig kontrollieren:

Der Ölstand muß im Schauglas zwischen dem roten Ölstandskontrollpunkt und dem oberen Rand des Schauglases sightbar sein.

Olwechsel: Empfohlenes Öl: SAE 15W/40 oder gleichwertiges

Die Erstfüllung soll nach 100 Betriebsstunden gewechselt werden. Danach ist alle 500 Betriebsstunden das Öl abzulassen und neues nachzufullen.

- Ölwechsel:

Schalten Sie den Motor ab undziehen Sie den Netzstecker aus der Steckdose. Nachdem Sie den eventuell vorhandenen Luftdruck abgelassen haben, konnen Sie die Ölablaßschraube an der Verdichterpumpe Herausschrauben. Damit das Öl nicht unkontrolliert herauslauf, halten Sie einekleine Blechrinne darunter und fangen Sie das Öl in einem Behälter auf.

Falls das Öl nicht vollständig herauslauft empfehlen wir den Kompressor ein weniger zu neigen.

Das Altöl entsorgen Sie bei einer entsprechenden Annahmestelle für Altöl.

Ist das Öl Herausgelaufen,
drehen Sie die Ölablaschraube / Schauglas wieder ein.

Füllen Sie das neue Öl ein, bis der Ölstand im Schauglas den roten Punkt erreicht hat. Anschließend setzen Sie den Öl-einfullstopfen wieder ein..

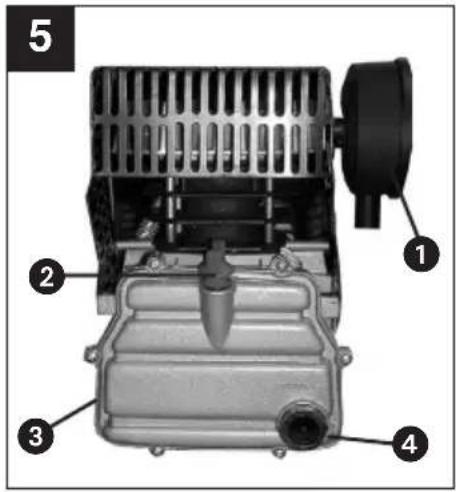

1 Filter
2 Oleinfullstopfen
3 OlablaBschraube
4 Schauglas

- Reinigung des Ansaugfilters

Der Ansaugfilter verhindert das
Einsaugen von Staub und
Schmutz. Es ist notwendig,
diesen Filter mindestens alle
300 Betriebsstunden zu
reinigen. Ein verstopfter
Ansaugfilter verhindert die
Leistung des Kompressors
erheblich.
Der Filter kann entsprechend
Bild 4 entnommen werden.
Filter mit Waschbenzin
auswaschen und wieder
einetzen.

Achtung! Warten Sie bis der Verdichter vollständig abgekühlt ist!

Verbrennungsgefahr!

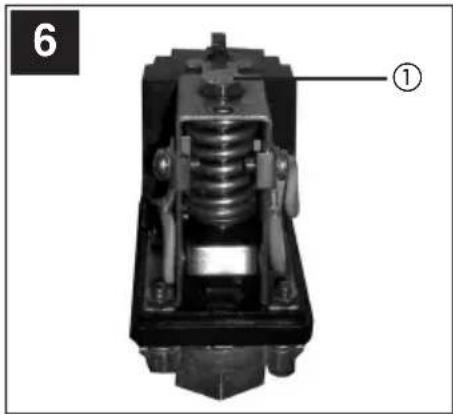

Druckschaltereinstellung

Der Druckschalter ist werkseitig eingestellt.

Einschaltdruck ca. 5 bar
Ausschaltdruck 8 bar

Um die Druckdifferenz zu verstellen, gehen Sie wie folgt vor: Nehmen Sie die Abdeckhaube vom Druckschalter ab (herausdrehen der Verschlußschraube). Mit einem Steckschluss 8 mm wird an der Schraube 1 der Differenzdruck ΔP verstellt.

Bei Rechtsdrehung erhöht sich der Differenzdruck und gleichzeitig der Ausschaltdruck.

Bei Linksdrehung verkleinert sich der Differenzdruck, dadurch wird der Ausschaltdruck niedriger.

Mögliche Ausfallursachen

welche zu einer Überlastung des Motors und damit zum Ansprechen des Überlastschutzes führen:

Zu hohe Netzspannung
Zu hohe Umgebungs-temperatureen und ungenügende Luftzufuhr
Defekte Verdichterventile oder undichtes Rückschlagventil
- Ölstand minimal, Pleuellager schwergängig

Wechselstromtotoren nach der Abkuhlpause wieder einschalten. Vermeiden Sie das Berühren von bereits Aggregatteilen und Rohrleitungen.

Ersatzteilbestellung

Bei der Ersatzteilbestellung sollenen folgende Angaben gemacht werden:

Typ des Gerätes
- Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteil-Nummer des erforderlichen Ersatzteils

12. Dra ur nätkontakten

sesmaessig Funktion.

Der Unterzeichnende erklart in Namen der Firma die Überreinstimmung des Produktes.

Landau/Isar, den 17.09.2002

Brock

Technische Leitung

Produkt-Management

Archivierung / For archives:

4007250-42-4155050-E

GARANTIEURKUNDE

Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 5 Jahre.

Die Gewährleistung erfolgt fur mangelhafte Ausführung oder Material- und Funktionsehler. Die dazu benöttigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet. Keine Gewährleistung fur Folgeschäden. Ihr Kundendienstansprechpartner

CERTIFICADO DE GARANTIA

Wir gewahren Ihnen fünf Jahre Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigen wir alle Funktionsehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialnehmer zuckzufahren sind. Die dazu benotigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.

Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlangert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sichitte an.
