Airtech 2200 - Compresor Herkules - Manual de uso y guía de instrucciones gratis

Tipo de producto	Compresor
Marca	Herkules
Modelo	Airtech 2200
Dimensiones (L x An x Al)	60 x 30 x 64 cm
Peso	31 kg
Alimentación eléctrica	230 V ~ 50 Hz, 16 A
Potencia del motor	1,5 kW / 2 CV
Velocidad de rotación	2850 min⁻¹
Presión de servicio máxima	8 bar
Capacidad del depósito	24 L
Caudal de aspiración teórico	210 L/min
Nivel de potencia acústica (LWA)	97 dB(A)
Nivel de presión acústica (LPA)	87 dB(A)
Tipo de aceite recomendado	SAE 15W/40 o equivalente
Primer cambio de aceite	Después de 100 horas de funcionamiento
Limpieza del filtro de aire	Cada 300 horas de funcionamiento
Eliminación del agua de condensación	Diaria mediante la válvula de drenaje
Válvula de seguridad	Ajustada de fábrica, no desajustar
Interruptor manométrico	Conexión a 5 bar, desconexión a 8 bar
Garantía	5 años (defectos de material y fabricación)
Accesorios incluidos	Ruedas, almohadilla de goma, filtro de aire
Número de artículo	40.072.56
Protección antiparasitaria	Según directiva CE 82/499 CEE
Uso previsto	Aire comprimido, pintura con pistola (respetar normas)

Preguntas frecuentes - Airtech 2200 Herkules

¿Qué tipo de aceite usar y cuándo cambiarlo?

Utilice un aceite SAE 15W/40 o equivalente. El primer cambio debe realizarse después de 100 horas de funcionamiento, luego regularmente según el uso. Vacíe el aceite usado en un recipiente y deposítelo en un punto de recogida adecuado.

¿Cómo eliminar el agua de condensación del depósito?

Abra la válvula de drenaje situada debajo del depósito todos los días para eliminar el agua de condensación. Asegúrese de que el compresor esté apagado y que la presión se haya liberado antes de proceder.

¿Cómo limpiar el filtro de aire?

El filtro de aire debe limpiarse cada 300 horas de funcionamiento. Retírelo (vea la figura 4 del manual), límpielo con gasolina de limpieza, luego vuelva a colocarlo. Espere a que el compresor se enfríe completamente antes de cualquier intervención.

¿Cuáles son las precauciones de seguridad esenciales?

Use gafas de seguridad, mascarilla antipolvo, guantes de goma y calzado antideslizante. Nunca dirija la pistola de aire hacia personas. Mantenga alejados a los niños y no use ropa holgada. Respete las normas UVV-VBG 16 y 23 para trabajos con aire comprimido y pintura.

¿Cómo ajustar el interruptor manométrico?

El interruptor está ajustado de fábrica (conexión a 5 bar, desconexión a 8 bar). Para ajustar la diferencia de presión, retire la cubierta y gire el tornillo 1 con una llave de vaso de 8 mm: girar a la derecha aumenta la presión diferencial y la presión de corte, a la izquierda disminuye.

¿Qué hacer si el compresor no arranca o se sobrecarga?

Verifique la tensión de red (no demasiado alta), la temperatura ambiente y la ventilación. Válvulas defectuosas, nivel de aceite demasiado bajo o un cojinete de biela agarrotado también pueden causar sobrecarga. Deje enfriar antes de reiniciar.

¿Cuál es el nivel de ruido de este compresor?

El nivel de potencia acústica (LWA) es de 97 dB(A) y el nivel de presión acústica (LPA) de 87 dB(A). El umbral de 85 dB(A) puede superarse, se recomienda usar protección auditiva.

¿Cómo pedir piezas de repuesto?

Para pedir, indique el tipo de aparato, el número de artículo (40.072.56), el número de identificación (01012) y el número de la pieza de repuesto deseada. Diríjase a su servicio postventa.

¿Puedo usar el compresor al aire libre con lluvia?

No, el compresor no debe exponerse a la lluvia ni usarse en un entorno húmedo. Está previsto para uso en interiores. Utilice únicamente alargadores homologados para exteriores si es necesario.

¿Cuál es la presión máxima del depósito y cómo está protegida?

La presión de servicio máxima es de 8 bar. Una válvula de seguridad ajustada de fábrica protege el depósito contra sobrepresiones. Está prohibido desajustar o quitar el precinto de esta válvula.

MANUAL DE USUARIO Airtech 2200 Herkules

Advertencias generales de seguridad

¡Atención! Para evitar descargas eléctricas, privilegio de accidentes y de incendios al usar este compresor, es imprescindible observar las medidas de seguridad básicas indicadas a continuación. Rogamos leer y respetar estas advertencias antes de utilizar el aparato.

1. Mantenga su lugar de trabajo ordenado.
2. Desorden en el lugar de trabajo conlleva peligro de accidente.
3. Tenga en cuenta las influencias ambientales.
4. No deje el compresor bajo la lluvia. No utilice el compresor en una atmósfera húmeda o ambiente mojado. Trabaje con una buena iluminación. No utilice el compresor cerca de líquidos o gases inflamables.
5. Protéjase contra las descargas eléctricas.
6. Evite tocar con el cuerpo piezas provistas de toma de tierra, por ej. tubos, calefacciones, cocinas eléctricas, neveras, etc.
7. ¡Mantenga apartados a los niños!

No deje que otras personas toquen el compresor o el cable. Manténgalos apartados de su lugar de trabajo.

1. Guarde su compresor en un lugar seguro. El compresor fuera de uso deberá guardarse en un lugar seco, en un recinto cerrado y fuera del alcance de los niños.
2. No sobrecargue su compresor.
3. Trabajará mejor y más seguro dentro del alcance de potencia indicado.
4. Póngase ropa de trabajo adecuada.
5. No se ponga ropa holgada ni lleve joyas al trabajo. Podrían quedar enganchadas en piezas salientes. Si trabaja al aire libre, se recomienda el uso de guantes de goma y zapatos con suela antideslizante. Si lleva el pelo largo, recójalo.
6. Póngase unas gafas protectoras.
7. Use una mascarilla respiratoria si trabaja en tareas que producen polvo.
8. No haga uso indebido del cable.
9. No tire del cable para desplazar el compresor, ni lo desenchufe estirando del cable. Proteja el cable del calor, del aceite y de las aristas vivas.
10. No trabajo en posiciones forzadas
11. Evite trabajar en una posición incómoda. Trabaje bien afirmado y mantenga siempre el equilibrio.
12. Cuide su compresor con el debido esmero.

Mantenga su compresor limpio para trabajar bien y seguro. Siga las instrucciones de mantenimiento. Controle regularmente el enchufe y el cable y, de estar dañados, hágalos reparar por un especialista reconocido. Controle regularmente el cable de prolongación y sustitúyalo si está dañado.

1. Desenchufe el aparato de la red,
2. siempre que no lo use y antes de hacer trabajo de mantenimiento.
3. No deje las llaves de las herramientas puestas en los puntos de ajuste.
4. Antes de poner en marcha el aparato, compruebe que haya retirado cualquier llave de ajuste.
5. Evite todo arranque innecesario del compresor.
6. Antes de conectarlo a la red, compruebe que el interruptor de puesta en marcha esté apagado.
7. Cables de prolongación de uso al aire libre.
8. Al aire libre, utilice únicamente cables que hayan sido homologados para dicho uso y lleven la marca correspondiente.
9. Trabaje siempre con cuidado.
10. Proceda siempre de forma lógica. No utilice el compresor si no está concentrado.
11. Compruebe que el compresor no haya sufrido daños.
12. Antes de continuar usando el compresor, proceda a reparar cuidadosamente los equipos de protección o piezas dañadas, de forma

que sigan ofreciendo un funcionamiento correcto y un uso adecuado. Compruebe si las piezas que se mueven libremente funcionan como es debido o si, por el contrario, se hallan enclavadas o dañadas. Todas las piezas deberán estar correctamente montadas, para garantizar así todos los requisitos de funcionamiento del aparato. Cualquier equipo de protección u otras piezas que estén dañadas deben ser reparadas por un taller especializado o ser sustituidas, a menos que en el manual de instrucciones se indique otra cosa. Interruptores dañados deberán ser reparados por un taller especializado de servicio al cliente. No utilice jamás un aparato cuyo interruptor de conexión y desconexión no funcione.

1. ¡Atención!
2. Para su propia seguridad, utilice únicamente accesorios o piezas adicionales que se hallen indicadas en el manual de instrucciones o sean recomendadas por el fabricante. El uso de otras piezas o accesorios que no estén indicados en el manual de instrucciones pueda representar para usted personalmente un peligro de accidente.
3. Cualquier reparación debe ser efectuada por un electricista especializado.
4. Cualquier reparación solo puede ser efectuada por un electricista especializado, de lo contrario existe un riesgo de accidente para el usuario.
5. Conexión de un equipo de aspiración de polvo.
6. Si existe un equipo de aspiración de polvo, compruebe que está en buenas condiciones de conexión y no deje de utilizarlo.
7. Ruidos
8. El ruido producido por este aparato ha sido medido según IEC 59 CO 11, IEC 704, DIN 45635 parte 21, NFS 31-031 (84/537/CEE). El ruido producido en el lugar de trabajo puede sobrepasar los 85 dB(A). En este caso será preciso tomar medidas de protección para el usuario.

Guarde en lugar seguro este manual de instrucciones.

¡Antes de la puesta en marcha lea detalladamente este manual de instrucciones!

Característica Tecnicas AIRTECH 2200
Conexión a la red 230 V ~ 50 Hz
Potencia del motor kW/HP 1,5 / 2
Revoluciónles del compresor en min-1	2850
Presión de servicios en barios 8
Volumen del recipient e presión (en litres) 24
Potencia de aspiración teórica l/min. 210
Nivel de potencia acústica LWA en dB(A) 97
Nivel de presión acústica LPA en dB(A) 87
Dimensiones aparato en cm. 60 x 30 x 64
Peso de aparato en kg 31
No. de art.: 40.072.56
No. de Ident.: 01012

El aparato posee una protección antiparasitaria según la normativa de la CE 82/499 CEE.

El aparato no ha sido diseñado para funcionar en el exterior, tal y como se indica en el artículo 3 de la directiva de la CE 2000/14/CE.

Advertencias para la instalación

• Compruebe que el aparato no haya sufrido daños durante el transporte. De ser así, los daños detectados deben comunicarse de inmediato al transportista que ha entregado el compresor.
• Antes de la puesta en servicio es necesario comprobar el nivel de aceite en la bomba del compresor.
• El compresor debe colocarse cerca del lugar de consumo.
• Es preciso evitar el uso de conductos de aire largos o prolongaciones del cable de conexión.
• El aire aspirado por el compresor debe ser seco y libre de polvo. No instale el compresor en un recinto húmedo o mojado.
• El compresor ha sido sometido a una comprobación de tipo. No se requiere por tanto un control ulterior por parte de una entidad técnica oficial (TUV). Es imprescindible guardar los certificados oficiales de fábrica y de control.
• En caso de que el aparato sea sometido a una inspección por parte de un experto de control oficial de la mutua de prevención de accidentes, deben estar estos certificados. Véase también en el certificado del fabricante "Observaciones para el usuario".

Advertencias de seguridad para trabajo con aire comprimido y pintura pulverizada.

¡Atención! Observe las directivas UVV-VBG 16.

Tanto el compresor como los conductos de alimentación alcanzan elevadas temperaturas durante el uso. El tocar dichas piezas produce quemaduras. Será preciso mantener los gases o vapores aspirados por el compresor libres de cualquier aditivo que pueda provocar un incendio o una explosión en el interior del aparato.

Al aflojar el racor de conexión de la manguera es imprescindible sujetarlo con la mano para evitar cualquier accidente provocado

por la fuerza de rebote de la manguera.

Siempre que trabaje con la pistola pulverizadora debe llevar gafas protectoras. Las piezas o partículas extrañas expulsadas y dispersadas durante la pulverización pueden provocar heridas.

No apunte a personas con la pistola en funcionamiento, ni tampoco use el aire comprimido para limpiar ropa.

Advertencias de seguridad a observar cuando se trabaja en pulverizado.

¡Atención! Observe las directivas UVV-VBG 23.

No trabaje con pinturas o diluyentes que tengan un punto de inflamación menor a 21°C. No caliente la pintura o el diluyente. - Si trabaja con productos nocivos para la salud, es imprescindible usar dispositivos de filtraje (máscara para el rostro). Además, es imprescindible observar las indicaciones hechas por el fabricante de dicho material.

• Durante el proceso de pulverización está prohibido fumar. También lo está en el recinto de trabajo. Los vapores de pintura son asimismo fácilmente inflamables. No se mantendrá ni fuego abierto, ni luz desprotegida en el recinto, ni tampoco se harán funcionar en el mismo recinto aparatos que expidan chispas. No se guardará ni se tomarán comidas o bebidas en el recinto de trabajo. Los vapores de pintura son nocivos.
• El recinto donde se trabaja debe tener un volumen de más de 30m³. Además, se comprobará que exista suficiente ventilación para trabajo con pintura pulverizada y para ayudar a secar. No pulverice a contraviento.

Al pulverizar materiales inflamables o peligrosos, se tendrán en cuenta en todo momento las directivas de la policía local.

• Si usa una manguera de PVC, no trabaje con productos como gasolina de comprobación, alcohol butílico y cloruro metílico, pues reducen su duración de vida.

Uso de recipientes a presión según las regulaciones oficiales para dichos recipientes (§13).

1. Todo aquel que trabaje con un recipiente a presión deberá mantenerlo siempre en buen estado, trabajar con él de forma correcta, controlarlo debidamente y realizar de inmediato cualquier trabajo de mantenimiento o reparación que sea necesario, tomando para ello las medidas de seguridad que fueran precisas.
2. En casos particulares, la entidad oficial pertinente está facultada para ordenar las medidas de control requeridas.
3. No se deberá trabajar con un recipiente a presión que muestre fallos y por ello sea

una fuente de peligro para los empleados o para personas ajenas. 4. Si un recipiente a presión, clasificado en los grupos III, IV, VI y VII, muestra daños en las paredes que se hallan bajo presión y, por tanto, debe dejarse fuera de servicio según art. 13 punto 2, es imprescindible informar al experto pertinente y, con su ayuda, hallar las precauciones necesarias.

Respecto a la puesta en servicio.

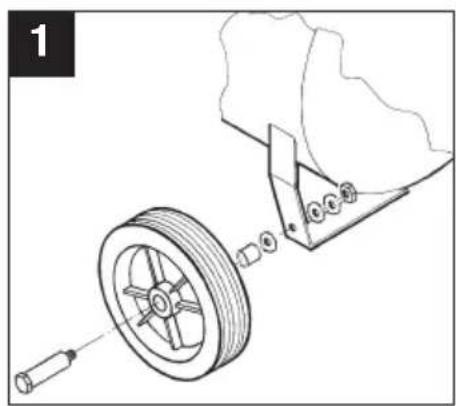

Montaje de las ruedas (1):

Las ruedas suministradas deberán montarse según se indica en la ilustración 1.

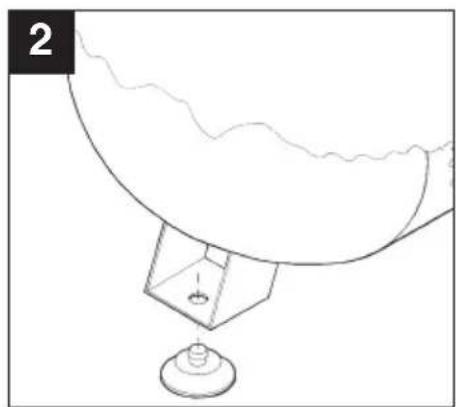

Montaje del amortiguador de goma (2):

El amortiguador de goma suministrado debe montarse al pie de soporte, según se indica en la ilustración 2.

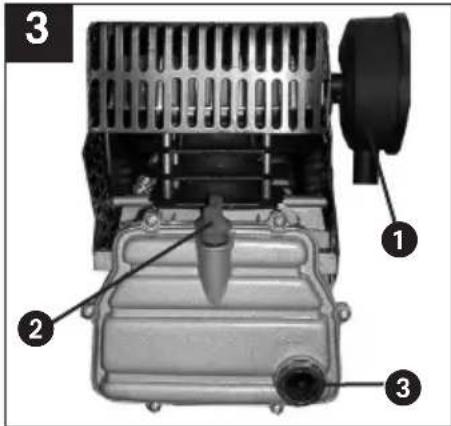

Cambio del filtro de aceite y montaje del filtro de aire (3): Retire el tapón del orificio de llenado con la punta de un destornillador y coloque el tapón de cierre adjunto (2) en dicho orificio. ¡Importante! Compruebe el nivel de aceite.

Atornille el filtro de aire (1) al orificio lateral de la bomba del compresor.

Conexión eléctrica:

El compresor Airtech 2200 ha sido equipado con un cable de conexión con clavija bipolar y puesta a tierra. Esta clavija podrá enchufarse en una caja de 230 V - 50 Hz dotada de un fusible de 16 A.

Tanto un cable de conexión largo como una prolongación de cable provocan una caída de tensión que puede impedir el funcionamiento del motor.

Temperaturas bajo 0 °C dificultan también la puesta en marcha del motor.

Explicaciones respecto a los mandos del aire comprimido:

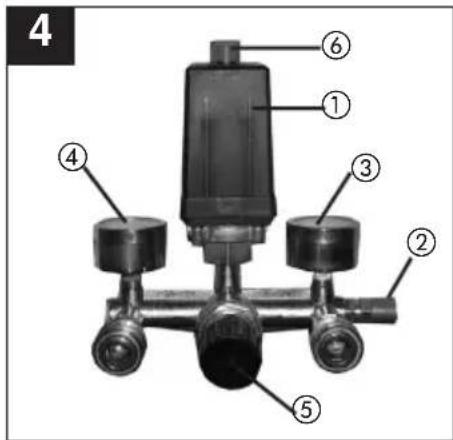

1 Interruptor de presión, 2 Válvula de seguridad, 3 Manómetro (indica la presión del recipiente), 4 Manómetro (indica la presión ajustada), 5 Reductor de la presión (ajuste de presión), 6 Interruptor de conexión/desconexión (On/Off).

Mantenimiento y cuidados:

- Agua condensada:

El agua condensada deberá extraerse a diario abriendo el grifo de purga (en la base del recipiente de presión).

Válvula de seguridad:

La válvula de seguridad ha sido ajustada para la presión máxima admisible del recipiente. No está permitido reajustar dicha válvula de seguridad o sacar el precinto.

- Controle regularmente el nivel de aceite:

El nivel del aceite debe aparecer en la mirilla entre el punto rojo de control y el borde superior de dicha mirilla. Cambio de aceite: Aceite recomendado: SAE 15W/40 o equivalente. Un nuevo relleno de aceite se

hará a las 100 horas de configuración, vaciando para ello el aceite por completo e introduciendo un nuevo relleno. Después del primer cambio, los siguientes se harán cada 500 horas.

- Cambio de aceite:

Desconecte el motor y desenchufe la clavija de la caja de enchufe. Después de haber dejado salir el aire comprimido que eventualmente hubiera quedado en el compresor, podrá abrir el grifo de purga en la bomba. Para evitar que el aceite salga sin control, le recomendamos coloque un canal de plancha debajo del aparato para poder recoger el aceite en una lata.

Si no sale todo el aceite, recomendamos inclinar un poco el compresor.

El aceite usado deberá llevarse a un lugar de recogida de aceite debidamente equipado.

Una vez haya salido todo el aceite usado, deberá atornillar de nuevo el tornillo de purga/mirilla.

Con un destornillador podrá retirar la tapa del tornillo de llenado del aceite e introducir el aceite nuevo hasta que el nivel en la mirilla alcance el punto rojo.

A continuación, coloque la tapa de nuevo sobre el tornillo de entrada de aceite.

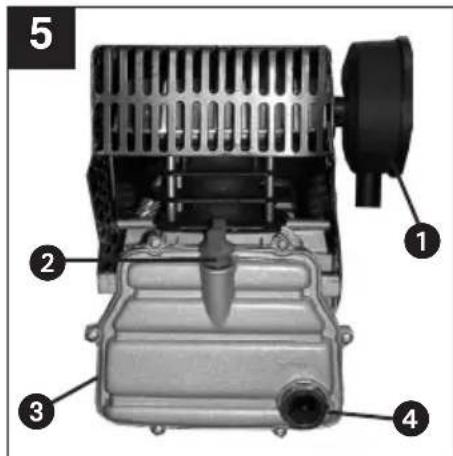

1 Filtro 2 Tornillo de relleno 3 Tornillo de purga 4 Mirilla

- Limpieza del filtro de aspiración

El filtro de aspiración impide la entrada del polvo y de la suciedad. Este filtro debería limpiarse al menos a las 300 horas de trabajo. Un filtro sucio contribuye a que la potencia del compresor disminuya considerablemente. Para limpiar el filtro, proceda como se indica en la llus.4. Límpielo con gasolina y colóquelo de nuevo.

¡Atención! Espere a que el compresor se haya enfriado completamente. ¡Peligro de quemaduras!

Ajuste del interruptor de presión

El interruptor de presión ha sido ajustado en fábrica.

Presión de conexión:

5 bares

Presión de desconexión:

8 bares

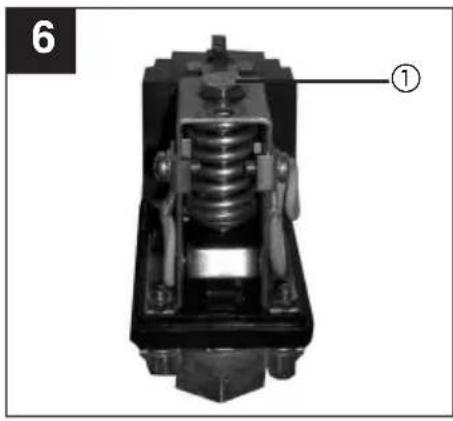

Para reajustar la diferencia de presión proceda como sigue: retire la tapa protectora del interruptor (aflojando el tornillo). Con una llave de 8 mm se reajusta la presión diferencial DP en el tornillo 1. Al girar a la derecha se aumenta dicha presión diferencial y al mismo tiempo la presión de desconexión. Por el contrario, girando a la izquierda disminuye la presión diferencial y con ello la presión de desconexión.

Posibles causas de fallo

que podrían causar una sobrecarga del motor y con ello activar el sistema de protección.

Tensión de la red demasiado elevada - Temperatura ambiental demasiado alta y ventilación insuficiente - Válvulas del compresor defectuosas o pérdidas en la válvula de retención. - El nivel de aceite se halla en un mínimo, el cojinete de biela funciona duro.

Conecte de nuevo los motores de corriente alterna desde que se hayan enfriado. Evite tocar piezas y tubos que estén calientes.

Pedido de piezas de recambio

Al solicitar recambios se indicarán los datos siguientes:

• Tipo de aparato, No. de artículo del aparato, No. de identidad del aparato, No. del recambio de la pieza necesitada.

El abajo firmante declara, en el nombre de la Empresa, la conformidad del producto con las directrices y normas siguientes.

El período de garantía comienza el día de la compra y tiene una duración de 5 años. Su cumplimiento tiene lugar en ejecuciones defectuosas.

Errores de material y funcionamiento no se facturan. Ninguna garantía por otros daños. Su contacto en el servicio post-venta.

Salvo modificaciones sociales.
