Ürün Tipi	Kompresör
Marka	Herkules
Model	Airtech 2200
Boyutlar (U x G x Y)	60 x 30 x 64 cm
Ağırlık	31 kg
Elektrik Beslemesi	230 V ~ 50 Hz, 16 A
Motor Gücü	1,5 kW / 2 BG
Devir Hızı	2850 dev/dak
Maksimum Çalışma Basıncı	8 bar
Tank Kapasitesi	24 L
Teorik Emme Debisi	210 L/dak
Ses Gücü Seviyesi (LWA)	97 dB(A)
Ses Basıncı Seviyesi (LPA)	87 dB(A)
Önerilen Yağ Türü	SAE 15W/40 veya eşdeğeri
İlk Yağ Değişimi	100 çalışma saatinden sonra
Hava Filtresi Temizliği	Her 300 çalışma saatinde
Yoğuşma Suyunun Tahliyesi	Günlük olarak boşaltma valfi ile
Emniyet Valfi	Fabrika ayarlı, kurcalamayın
Manometre Şalteri	Devreye girme 5 bar, devre dışı kalma 8 bar
Garanti	5 yıl (malzeme ve üretim hatalarına karşı)
Verilen Aksesuarlar	Tekerlekler, kauçuk tampon, hava filtresi
Ürün Numarası	40.072.56
Parazit Koruması	CE 82/499 CEE direktifine göre
Kullanım Amacı	Basınçlı hava, tabanca ile boyama (normlara uygun)

Sık sorulan sorular - Airtech 2200 Herkules

Hangi tür yağ kullanılmalı ve ne zaman değiştirilmeli?

SAE 15W/40 veya eşdeğeri bir yağ kullanın. İlk yağ değişimi 100 çalışma saatinden sonra yapılmalı, ardından kullanıma bağlı olarak düzenli aralıklarla yapılmalıdır. Kullanılmış yağı bir kaba boşaltın ve uygun bir toplama istasyonuna bırakın.

Tanktaki yoğuşma suyu nasıl tahliye edilir?

Yoğuşma suyunu tahliye etmek için tankın altındaki boşaltma valfini her gün açın. İşlem öncesinde kompresörün elektrik bağlantısının kesik olduğundan ve basıncın boşaltıldığından emin olun.

Hava filtresi nasıl temizlenir?

Hava filtresi her 300 çalışma saatinde bir temizlenmelidir. Filtreyi çıkarın (kullanım kılavuzundaki şekil 4'e bakın), temizleme benzini ile temizleyin ve yerine takın. Herhangi bir müdahaleden önce kompresörün tamamen soğumasını bekleyin.

Temel güvenlik önlemleri nelerdir?

Koruyucu gözlük, toz maskesi, lastik eldiven ve kaymaz ayakkabı giyin. Hava tabancasını asla insanlara doğru tutmayın. Çocukları uzak tutun ve bol giysiler giymeyin. Basınçlı hava ve boya işlerinde UVV-VBG 16 ve 23 normlarına uyun.

Manometre şalteri nasıl ayarlanır?

Şalter fabrika ayarlıdır (devreye girme 5 bar, devre dışı kalma 8 bar). Basınç farkını ayarlamak için kapağı çıkarın ve 8 mm lokma anahtar ile 1 numaralı vidayı çevirin: sağa çevirmek basınç farkını ve kesme basıncını artırır, sola çevirmek azaltır.

Kompresör çalışmazsa veya aşırı yüklenirse ne yapılmalı?

Şebeke voltajını (çok yüksek olmamalı), ortam sıcaklığını ve havalandırmayı kontrol edin. Arızalı valfler, çok düşük yağ seviyesi veya sıkışmış biyel yatağı da aşırı yüklenmeye neden olabilir. Yeniden çalıştırmadan önce soğumaya bırakın.

Bu kompresörün ses seviyesi nedir?

Ses gücü seviyesi (LWA) 97 dB(A) ve ses basıncı seviyesi (LPA) 87 dB(A)'dır. 85 dB(A) sınırı aşılabilir, işitme koruyucu kullanılması önerilir.

Yedek parçalar nasıl sipariş edilir?

Sipariş vermek için cihaz tipini, ürün numarasını (40.072.56), kimlik numarasını (01012) ve istenen yedek parça numarasını belirtin. Satış sonrası servisinize başvurun.

Kompresörü yağmurlu havada dışarıda kullanabilir miyim?

Hayır, kompresör yağmura maruz bırakılmamalı veya nemli bir ortamda kullanılmamalıdır. İç mekanda kullanım için tasarlanmıştır. Gerekirse yalnızca dış mekan için onaylı uzatma kabloları kullanın.

Tankın maksimum basıncı nedir ve nasıl korunur?

Maksimum çalışma basıncı 8 bar'dır. Fabrika ayarlı bir emniyet valfi tankı aşırı basınca karşı korur. Bu valfin ayarını bozmak veya kurşununu çıkarmak yasaktır.

KULLANIM KILAVUZU Airtech 2200 Herkules

Genel Güvenlik Uyarıları

Dikkat! Kompresörün kullanımında elektrik çarpmasına, yaralanma ve yanma tehlikesine karşı aşağıdaki temel güvenlik önlemlerine dikkat edilmelidir. Aleti kullanmadan önce bu uyarıları okuyun ve dikkat edin.

1. Çalışma alanınızı düzenli tutun - Çalışma alanındaki düzensizlik kaza tehlikeleri oluşturur.
2. Çevre etkenlerini göz önünde bulundurun - Kompresörü yağmurda bırakmayın. Kompresörü nemli ve ıslak yerlerde kullanmayın. İyi bir aydınlatmayı sağlayın. Kompresörü yanıcı sıvı veya gazların yakınında kullanmayın.
3. Kendinizi elektrik çarpmasına karşı koruyun - Borular, kalorifer petekleri, elektrikli ocak, buzdolabı gibi topraklanmış cihazlara temas etmekten sakının.
4. Çocukları uzak tutun! - Başka kişilerin kompresöre, alete veya kabloya dokunmasını önleyin, bu kimseleri çalışma alanınızdan uzak tutun.
5. Kompresörünüzü güvenli şekilde saklayın - Kullanılmayan kompresör kuru, kilitli ve çocukların erişemeyeceği yerlerde saklanmalıdır.
6. Kompresöre aşırı yüklenmeyin - Güvenli çalışma öngörülen kapasite dahilinde olur.
7. Uygun iş elbisesi giyin - Bol elbise giymeyin, takı takmayın. Aksi takdirde bunlar aletin hareket eden parçalarına takılabilir. Açık havada çalışırken lastik eldiven ve kaymayan ayakkabı giyilmesi tavsiye edilir. Saçlarınız uzunsa saçları saran ağ takın.
8. Koruyucu gözlük kullanın - Toz oluşan çalışmalarda maske takın.
9. Kabloyu amaç dışı kullanmayın
10. Kompresörü kablodan tutarak taşımayın ve fişi prizden çekerken kablodan tutarak çekmeyin. Kabloyu sıcaktan, yağdan ve keskin kenarlardan koruyun.
11. Çalışma alanınızı fazla zorlamayın
12. Anormal vücut hareketlerinden kaçının. Çalışırken güvenli bir şekilde durun ve devamlı dengenizi sağlayın.
13. Kompresörün bakımı daima itinalı şekilde yapın - İyi ve güvenli bir şekilde çalışabilmek için kompresörü temiz tutun. Bakım yönetmeliklerine riayet edin. Fiş ve kabloyu düzenli olarak kontrol edin ve hasar görmesi halinde kalifiye bir personel tarafından tamir ettirin. Uzatma kablosunu düzenli olarak kontrol edin ve hasar gördüğünde değiştirin.
14. Fişi çıkarın - Kompresör kullanılmadığında, bakım çalışmalarından önce fişi prizden çıkarın.
15. Alet anahtarlarını takılı bırakmayın.
16. Çalıştırmadan önce alet anahtarı ve ayar aletlerinin çıkarılmış olmasını kontrol edin.
17. Kompresörün istenmeden çalıştırılmasını önleyin.
18. Kompresörü elektrik şebekesine bağlamadan önce şalterin kapalı olmasına dikkat edin.
19. Uzatma kablosunun açık mekanlarda kullanılması
20. Açık mekanlarda, yalnızca buralarda çalışma izni verilmiş ve işaretlenmiş uzatma kablosunu kullanın.
21. Daima dikkatli olun.
22. Çalışmanızı devamlı olarak kontrol edin. Konsantrasyonlu olmadığınızda kompresörü kullanmayın.
23. Kompresörün hasarlı olup olmadığını kontrol edin.
24. Kompresörü kullanmadan önce, kompresörün koruma donanımları veya hafifçe hasar görmüş parçaların tam

düzgün çalışıp çalışmadığını itinalı şekilde kontrol edin. Hareket eden parçaların fonksiyonlarının normal olup olmadığını, sıkışma veya hasar durumlarının bulunup bulunmadığını kontrol edin. Tüm parçalar doğru monte edilmeli ve aletin şartları yerine getirilmelidir. Hasarlı koruma donanımları ve parçalar yönetmeliklere uygun olarak, kullanma talimatında başka şekilde açıklanmadığı takdirde müşteri hizmetleri servisi tarafından tamir edilmeli veya değiştirilmelidir. Açıp kapama şalterinin çalışmadığı aletleri kullanmayın.

18. Dikkat!

• Kendi güvenliğiniz için, yalnızca kullanma talimatında gösterilen veya alet imalatçısı tarafından tavsiye edilen aksesuar ve ilave donanımları kullanın. Kullanma talimatında gösterilen veya katalogda tavsiye edilen parçaların dışında aksesuar veya parça kullanılması halinde yaralanma tehlikeleri doğar.
• Tamirler yalnızca kalifiye elektrikçi personeli tarafından yapılacaktır.

Tamir çalışmaları sadece kalifiye elektrikçi personeli tarafından yapılacaktır, aksi takdirde kullanıcı için kaza tehlikesi doğabilir.

1. Toz emme donanımını bağlayın.
2. Toz emme donanımını bağlamaya yarayan tertibatın bulunması halinde bu donanımların takılı olduğunu ve kullanıldığını kontrol edin.

21. Gürültü

• Bu kompresörün gürültü değeri IEC 59 CO 11, IEC 704, DIN 45635 Kısım 21, NFS 31-031 (84/537/AET) normuna göre ölçülmüştür. Çalışma yerindeki gürültü oranı 85 dB (A) oranının üzerine çıkabilir. Bu durumlarda kullanıcının gürültü koruma önlemlerini alması gereklidir.

Güvenlik uyarıları bilgilerini iyi saklayın.

Kompresörü çalıştırmadan önce kullanım kılavuzunu dikkatlice okuyunuz!

Teknik Özellikler AIRTECH 2200
Şebeke böglantışı 230 V ~ 50 Hz
Motor güçü kW/PS 1,5 / 2
Kompresör deviri dev/dak 2850
İşletme basınçı 8
Basınç deposu hacmi (Litre) 24
Teorik emme kapasitesi lt/dak. 210
Ses güçü seviyesi LWA dB (A) 97
Ses basınçı seviyesi LPA dB (A) 87
Alet boyları cm 60 x 30 x 64
Alet ağırkıngk 31
Ürün Nr.: 40.072.56
I-Nr. 01012

Kompresörün parazit gidermesi 82/499 AET nolu AB Yönetmeliği'ne göre gerçekleştirilmiştir. Kompresör 2000/14/AB Yönetmeliği'nin 3. Maddesine göre açık havada kullanım için uygun değildir.

Kurma bilgileri

• Kompresör üzerinde taşıma hasarları olup olmadığını kontrol edin. Olası hasarlar derhal kompresörü nakleden taşıma firmasına bildirilmelidir.
• Kompresörü çalıştırmadan önce kompresör pompasındaki yağ seviyesi kontrol edilmelidir.
• Kompresör tüketicinin yakınına kurulmalıdır. Uzun hava boruları ve besleme borularının (uzatma boruları) döşenmesinden kaçınılmalıdır. Emilen havanın kuru ve tozsuz olmasına dikkat edilmelidir.
• Kompresörü rutubetli veya ıslak mekanlara kurmayın.
• Kompresör komple olarak yapı örneği onaylıdır. Çalıştırmadan önce kompresörün Teknik Denetim Kuruluşunun (TÜV) bilirkişisi tarafından kontrol edilmesine gerek yoktur. Ekteki fabrika ve kontrol sertifikalarını mutlaka saklayınız.
• Tesisin Meslek Odaları İş Güvenliği Dairesi bilirkişileri tarafından kontrol edilmesinde bu sertifikalar ibraz edilmelidir. Üretici sertifikalarına da bakınız. İşletme için bilgiler.

Basınçlı hava ile çalışma ve kompresör ile boyama çalışmalarında dikkat edilecek iş güvenliği bilgileri

Dikkat! UVV-VBG 16

Yönetmeliğine dikkat ediniz!

Kompresör ve borular çalışma esnasında yüksek sıcaklığa erişirler. Bu bölümlere dokunulması halinde yanma tehlikesi vardır.

Kompresör tarafından emilen gaz veya buharlar, kompresör içinde yangın veya patlamaya yol açabilecek katkı maddeleri ihtiva etmemelidir.

Hortum bağlantı kuplajını açarken, geriye fırlayan hortumun yaralanmalara sebep vermesini önlemek için hortumun kuplaj parçası elle sıkıca tutulmalıdır.

Hava tabancası ile çalışırken koruyucu gözlük takın. Yabancı madde ve üflenen parçalar nedeniyle yaralanma tehlikesi vardır.

Hava tabancasını insanlara doğrultmayın veya üzerinizdeki giysileri temizlemek için kullanmayınız.

Kompresör ile boyama çalışmalarında iş güvenliği bilgilerine dikkat edin!

Dikkat UVV-VBG 23

Alev alma noktası 21°C'den düşük olan boya veya solvent malzemelerini işlemeyin. Boya veya solvent malzemelerini ısıtmayın. Sağlığa zararlı sıvılar ile çalışıldığında bu maddelerin yaydığı tehlikelerden korunmak için filtre cihazlar (yüz maskeleri) gereklidir. Ayrıca bu tür malzemeleri üreten firmaların koruma önlemleri ile ilgili talimatlarına da dikkat ediniz. Tabanca ile boyama işlemi esnasında ve çalışılan bölümde sigara içilmesi yasaktır. Boya buharları da kolay alev alır. - Ateş kaynakları, açık ışık veya kıvılcım oluşturan makinelerin bulunması veya işletilmesi yasaktır. Çalışma yerinde yiyecek ve içeceklerin saklanması veya tüketilmesi yasaktır. Boya buharları zararlıdır. Çalışma yeri 30 m³'den büyük olmalı, boyama ve kurutma işlemi esnasında yeterli bir hava sirkülasyonu sağlanmalıdır. Rüzgara karşı boyama yapmayın. Yanıcı ve tehlikeli maddelerin işlenmesinde genel olarak yerel polis dairesinin yönetmeliğine dikkat ediniz. PVC malzemeden üretilmiş basınçlı hava hortumu ile çalışırken test benzini, butilalkol ve metilenklorid gibi maddeler işlemeyin (kullanım ömrü azalır).

Basınçlı kazanların Basınçlı Kazan Yönetmeliği'ne (§ 13) uygunluğu

1. Basınçlı kazanı (hazne) işletecek kişi bu kazanı yönetmeliklere uygun bir durumda tutacak, işletecek, gerekli bakım ve onarım çalışmalarını zamanında yapacak ve gerektiğinde ilgili güvenlik önlemlerini alacaktır.
2. Yetkili Kontrol Dairesi gerekli olan kontrol önlemlerinin alınmasını talep edebilir.
3. Basınçlı kazan üzerinde eksiklikler tespit edildiğinde ve bu eksikliklerin çalışanlar veya üçüncü şahısları tehdit etmesi durumunda basınçlı kazanın işletilmesi yasaktır.
4. III, IV, VI ve VII Grubu basınçlı kazanlarda, basınç altında alan cidarlarında hasar olduğunda ve bu hasar derecesinin Madde 13, Paragraf 3'e göre kazan işletmesine son verilmesini gerektirdiğinde işletici, bilirkişiye haber vermeli ve alınacak gerekli önlemleri bilirkişi ile müzakere etmelidir.

Çalıştırma

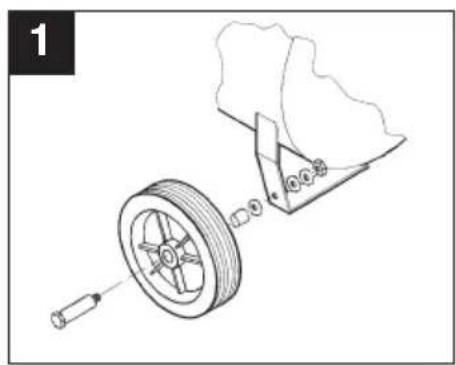

Tekerleklerin montajı: Kompresör ile birlikte sevk edilmiş olan tekerlekler 1 nolu çizimde gösterildiği gibi monte edilecektir.

Lastik tamponun montajı: Kompresör ile birlikte sevk edilmiş olan lastik tampon 2 nolu çizimde gösterildiği gibi ayağa monte edilecektir.

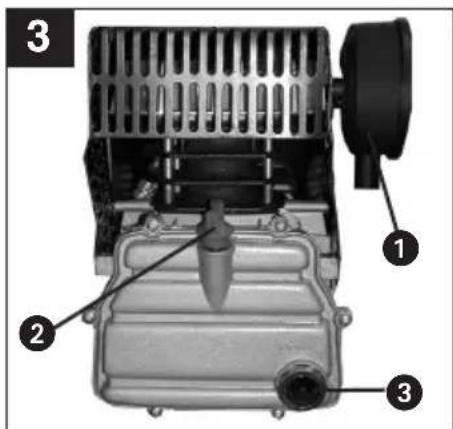

Yağ kapağının değiştirilmesi ve hava filtresinin montajı: Tornavida ile yağ dolum deliği kapağını çıkarın ve ekteki kapak tapasını (2) yağ dolum deliğine takın. Hava filtresini (1) kompresör pompasının yan deliğine civata ile bağlayın.

Elektrik bağlantısı: Kompresör Airtech 2200 koruma kontakt fişli elektrik kablosu ile donatılmıştır. Bu fiş her koruma kontaktı ve 16 A sigortalı 230V ~50 Hz prizine takılabilir. Uzun elektrik kabloları, uzatma kabloları, kablo makaraları vs. voltaj kaybına yol açar ve motorun çalışmasını etkileyebilir. 0°C altındaki düşük hava sıcaklıklarında motor zor çalışabilir.

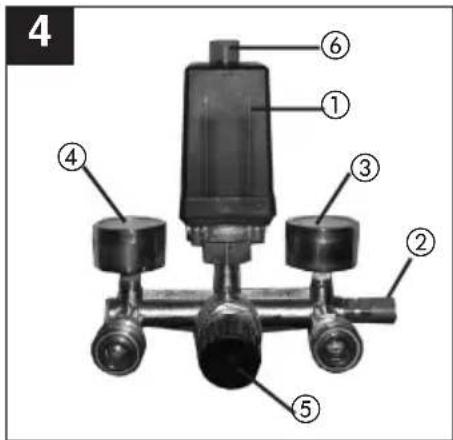

Basınçlı hava armatürlerinin (şartlandırıcı) açıklanması

1 Basınç şalteri 2 Emniyet ventili 3 Manometre (kazan basıncını okumak için) 4 Manometre (ayarlanan basınç değeri okunabilir) 5 Basınç düşürücü (basınç ayarı) 6 Açık / Kapalı Şalteri

Bakım ve temizlik

- Yoğuşma suyu:

Yoğuşma suyu her gün, şubosaltma ventili (basınçlı kazanın taban tarafında) açılarak boşaltılacaktır.

Emniyet ventili:

Emniyet ventili basıncı kazanın azami basınç değerine göre ayarlanmıştır. Emniyet ventilinin ayarını değiştirmek veya üzerindeki mührü çıkarmak yasaktır.

- Yağ seviyesini düzenli olarak kontrol edin:

Yağ seviyesi kontrol camında, kırmızı yağ seviye kontrol noktası ile kontrol camının üst kenarı arasında görülebilir olmalıdır.

Yağ değiştirme: Tavsiye edilen yağ türü: SAE 15W/40 veya muadili. İlk yağ dolumu 100 işletme saatinden sonra değiştirilecektir. Bundan sonra her 500 işletme saatinde bir yağ boşaltılacak ve yeni yağ doldurulacaktır.

● Yağ değiştirme:

Motoru durdurun ve elektrik kablosunun fişini prizden çıkarın. Muhtemel olarak kazan içinde mevcut olan basıncı boşalttıktan sonra kompresör pompasının yağ boşaltma civatasını sökebilirsiniz. Yağın kontrolsüz olarak akmasını önlemek için alta küçük bir saç oluk koyun ve yağı bir bidon içinde toplayın. Yağ tamamen boşalmadığında kompresörü biraz eğik tutmanızı tavsiye ederiz. Kullanılmış yağ, ilgili kullanılmış yağ toplama merkezlerine verilerek arıtılacaktır.

Yağ tamamen boşaldıktan sonra yağ boşaltma civatasını / kontrol camını tekrar yerine takın.

Kontrol camındaki yağ seviyesi kırmızı noktaya gelinceye kadar yeni yağ doldurun. Sonra yağ dolum deliği tapasını tekrar yerine takın.

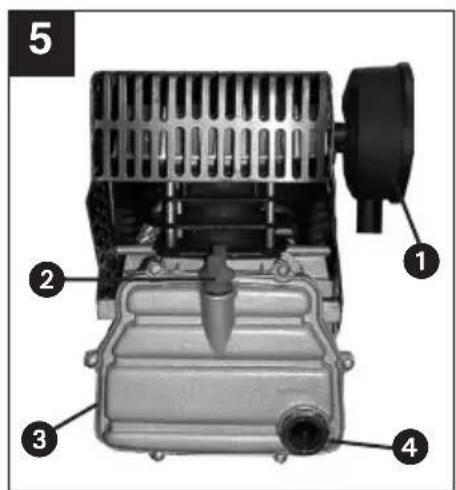

1 Filtre

2 Yağ doldurma deliği tapası 3 Yağ boşaltma civatası 4 Kontrol camı

Emme filtresinin temizlenmesi

Emme filtresi toz ve kirlerin emilmesini önler. Bu filtrenin her 300 işletme saatinde bir temizlenmesi gereklidir. Tıkanmış olan bir emme filtresi kompresörün çalışma kapasitesini önemli derecede azaltır. Filtre 4 nolu şekilde gösterildiği gibi çıkarılabilir. Filtreyi temizleme benzini ile yıkayın ve tekrar yerine takın. Dikkat! Kompresör tamamen soğuyuncaya kadar bekleyin! Yanma tehlikesi!

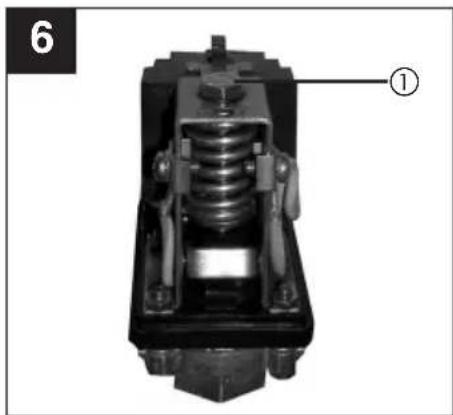

Basınç şalteri ayarı

Basınç şalteri fabrika çıkışında ayarlanmıştır.

Açma basınç değeri yaklaşık 5 bar

Kapatma basınç değeri 8 bar

Fark basınç ayarı aşağıda açıklandığı şekilde değiştirilebilir: Basınç şalterinin kapağını çıkarın (kapak civatasını sökerek). 8 mm'lik lokma anahtarı ile 1 nolu civatada fark basıncı ayarlanabilir. Civata sağ yöne döndürüldüğünde fark basıncı ve aynı zamanda kapatma basıncı yükseltilir. Civata sol yöne döndürüldüğünde ise fark basıncı azaltılır ve böylece kapatma basıncı da düşürülür.

Olası arıza sebepleri

Motorun aşırı yüklenmesine ve böylece aşırı yük şalterinin devreye girmesine sebep olan arıza ve durumlar şunlardır:

Çok yüksek şebeke voltajı - Çok yüksek ortam sıcaklıkları ve yetersiz hava girişi - Kompresör ventilatörleri arızalı veya çekvalf sızdırıyor - Yağ seviyesi asgari durumda, biyel yatağı zor hareket ediyor

Alternatif akım motorlarını soğutma safhasından sonra tekrar çalıştırın. Kızgın agrega parçaları ve boru hatlarına dokunmayın.

Yedek parça siparişi

Yedek parça siparişi yapılırken şu bilgiler verilmelidir:

Cihazın tipi, Cihazın parça numarası, Cihazın Ident. numarası, Gereken yedek parçanın yedek parça numarası

Genel güvenlik talimatları

İmzalayan kişi, firma adına ürünün aşağıda anılan yönetmeliklere ve normlara uygun olduğunu beyan eder.

Bu belge, ürünün aşağıdaki yönetmeliklere ve normlara uygun olduğunu imzalayan kişi tarafından firma adına beyan eder.

Teknik değişiklikler olabilir
