Airtech 2200 - Kompressor Herkules - Gratis brugsanvisning og manual

Produkttype	Kompressor
Mærke	Herkules
Model	Airtech 2200
Dimensioner (L x B x H)	60 x 30 x 64 cm
Vægt	31 kg
Elektrisk forsyning	230 V ~ 50 Hz, 16 A
Motoreffekt	1,5 kW / 2 HK
Omdrejningshastighed	2850 min⁻¹
Maksimalt arbejdstryk	8 bar
Tankkapacitet	24 L
Teoretisk sugeevne	210 L/min
Lydeffektniveau (LWA)	97 dB(A)
Lydtryksniveau (LPA)	87 dB(A)
Anbefalet olietype	SAE 15W/40 eller tilsvarende
Første olieskift	Efter 100 driftstimer
Rengøring af luftfilter	Hver 300. driftstime
Dræning af kondensvand	Dagligt via aftapningsventilen
Sikkerhedsventil	Fabriksindstillet, må ikke justeres
Manometerafbryder	Indkobling 5 bar, udkobling 8 bar
Garanti	5 år (materiale- og fabrikationsfejl)
Medfølgende tilbehør	Hjul, gummipude, luftfilter
Varenummer	40.072.56
Radiostøjbeskyttelse	I henhold til EF-direktiv 82/499 EØF
Forventet anvendelse	Trykluft, malersprøjtning (overhold normer)

Ofte stillede spørgsmål - Airtech 2200 Herkules

Hvilken type olie skal bruges, og hvornår skal den skiftes?

Brug en SAE 15W/40 olie eller tilsvarende. Det første olieskift skal udføres efter 100 driftstimer, derefter regelmæssigt afhængigt af brug. Tøm brugt olie i en beholder og aflever den på en passende indsamlingsstation.

Hvordan dræner man kondensvandet fra tanken?

Åbn aftapningsventilen under tanken dagligt for at dræne kondensvandet. Sørg for, at kompressoren er slukket, og at trykket er udløst, før du går i gang.

Hvordan rengør man luftfilteret?

Luftfilteret skal rengøres hver 300. driftstime. Tag det ud (se fig. 4 i vejledningen), rengør det med pletfjernerbenzin, og sæt det derefter på plads. Vent, indtil kompressoren er helt afkølet, før du griber ind.

Hvad er de vigtigste sikkerhedsforanstaltninger?

Brug sikkerhedsbriller, støvmaske, gummihandsker og skridsikre sko. Ret aldrig luftpistolen mod personer. Hold børn væk, og bær ikke løstsiddende tøj. Overhold UVV-VBG 16 og 23 normerne for arbejde med trykluft og maling.

Hvordan justerer man manometerafbryderen?

Afbryderen er fabriksindstillet (5 bar indkobling, 8 bar udkobling). For at justere trykforskellen skal du fjerne dækslet og dreje skrue 1 med en 8 mm topnøgle: drej til højre øger differenstrykket og afbrydertrykket, til venstre reducerer.

Hvad gør man, hvis kompressoren ikke starter eller overbelaster?

Kontroller netspændingen (ikke for høj), rumtemperaturen og ventilationen. Defekte ventiler, for lavt olieniveau eller en kørt plejlstangsleje kan også forårsage overbelastning. Lad den køle af, før den startes igen.

Hvad er lydniveauet for denne kompressor?

Lydeffektniveauet (LWA) er 97 dB(A) og lydtryksniveauet (LPA) er 87 dB(A). Grænsen på 85 dB(A) kan overskrides, det anbefales at bære høreværn.

Hvordan bestiller man reservedele?

Ved bestilling skal du angive apparattype, varenummer (40.072.56), identifikationsnummer (01012) og nummeret på den ønskede reservedel. Henvend dig til din kundeservice.

Kan jeg bruge kompressoren udendørs i regnvejr?

Nej, kompressoren må ikke udsættes for regn eller bruges i fugtige omgivelser. Den er beregnet til indendørs brug. Brug kun godkendte forlængerledninger til udendørs brug, hvis det er nødvendigt.

Hvad er tankens maksimale tryk, og hvordan beskyttes den?

Det maksimale arbejdstryk er 8 bar. En fabriksindstillet sikkerhedsventil beskytter tanken mod overtryk. Det er forbudt at justere eller fjerne ventilloddet.

BRUGSANVISNING Airtech 2200 Herkules

Læs omhyggeligt anvisningen før driftstarten!

Generelle sikkerhedshenvisninger

Obs! Ved brugen af denne kompressor skal følgende grundlæggende sikkerhedsforanstaltninger overholdes som beskyttelse mod elektrisk stød og fare for tilskadekomst og brand. Læs og følg disse henvisninger, før De bruger apparatet.

1. Hold Deres arbejdsområde i orden

Uorden i arbejdsområdet medfører risiko for uheld.

1. Tag hensyn til påvirkninger fra omgivelserne
2. Udsæt ikke kompressoren for regn. Brug ikke kompressoren i fugtige eller våde omgivelser. Sørg for god belysning. Benyt ikke kompressoren i nærheden af brændbare væsker eller gasser.
3. Beskyt Dem mod elektrisk stød

Undgå berøring med jordede genstande, som for eksempel rør, varmelegemer, ovne, køleskabe.

1. Hold børn væk!

Den ubenyttede kompressor bør opbevares i et tørt, aflåst rum og uden for børns rækkevidde.

1. Overbelast ikke Deres kompressor

De arbejder bedre og mere sikkert i det angivne effektområde.

1. Bær egnet arbejdstøj

Bær ikke løst tøj eller smykker. De kan blive fanget af bevægelige dele. Ved arbejde i det fri anbefales brug af gummihandsker og solidt fodtøj. Brug hårnet, hvis De har langt hår.

1. Brug beskyttelsesbriller

Anvend åndedrætsmaske ved støvende arbejde

1. Brug ikke kablet til forkerte formål

Træk ikke i kompressoren ved hjælp af kablet, og brug det ikke til at trække stikket ud af stikkontakten. Beskyt kablet mod varme, olie og skarpe kanter.

1. Stræk Dem ikke for langt

Undgå unormale kropsstillinger. Sørg for at stå sikkert, og hold altid balancen.

1. Pas Deres kompressor omhyggeligt

Hold Deres kompressor ren, så De kan arbejde godt og sikkert. Følg vedligeholdelsesforskrifterne. Kontroller regelmæssigt stik og kabel, og lad en fagmand udskifte dem, hvis de er beskadigede. Kontroller regelmæssigt forlængerledninger, og udskift dem, hvis de er beskadigede.

1. Træk netstikket ud, når den ikke bruges, og før servicearbejde.
2. Efterlad ikke værktøjsnøgler

Kontroller for start, at nøgler og indstillingsværktøjer er fjernet.

1. Undgå utilsigtet start.

Anvend kun godkendte og tilsvarende mærkede forlængerkabler i det fri.

1. Vær altid opmærksom. Hold øje med

Deres arbejde. Brug den sunde fornuft. Brug ikke kompressoren, hvis De er ukoncentreret.

1. Kontroller Deres kompressor for beskadigelser.

Før fortsat brug af kompressoren skal beskyttelsesanordninger eller let beskadigede dele kontrolleres omhyggeligt med hensyn til forsvarlig og bestemt funktion.

Kontroller, om bevægelige dele fungerer korrekt, at de ikke klemmer, eller om der er dele, som er beskadiget. Alle dele skal være monteret korrekt, og alle betingelser for kompressoren skal opfyldes.

Beskadigede beskyttelsesanordninger og dele skal repareres eller udskiftes af et serviceværksted, hvis ikke andet er angivet i betjeningsvejledningerne.

Beskadigede kontakter skal udskiftes af et serviceværksted. Benyt ikke værktøj, hvor kontakten ikke kan tændes og slukkes.

1. Obs!

For Deres egen sikkerheds skyld bør De kun anvende tilbehør og ekstraudstyr, som angives i betjeningsvejledningen eller anbefales eller oplyses af producenten. Brugen af andre end de i betjeningsvejledningen eller i kataloget anbefalede indsatsværktøjer eller tilbehør kan medføre en fare for tilskadekomst for Dem personligt.

1. Reparationer kun hos elfagmanden.

Reparationer må kun udføres af en elektriker, ellers kan der ske ulykker for brugeren.

Hvis der forefindes mekanismer til tilslutning af støvudsugningsanordninger, skal De sikre Dem, at disse også tilsluttes og bruges.

1. Støj

Støjen fra kompressoren måles iht. IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 (84/537/EØF). Støjen kan overskride 85 dB (A) på arbejdspladsen. I så fald er støjbeskyttelsesforanstaltninger for operatøren nødvendige.

Opbevar sikkerhedshenvisningerne omhyggeligt.

Læs vejledningen omhyggeligt før ibrugtagning!

Tekniske data AIRTECH 2200
Nettilslutning 230 V ~ 50 Hz
Motorydelse kW/HK 1,5 / 2
Kompressor-omdrejningstal o/min. 2850
Driftstryk bar 8
Trykbeholdervolumen (i liter) 24
Teoretisk indsugningskapacitet l/min. 210
Lydeffektniveau LWA i dB (A) 97
Lydtrykniveau LPA i dB (A) 87
Apparatets mål i cm 60 x 30 x 64
Apparatets vægt i kg 31
Art.nr. 40.072.56
Ident.nr. 01012

Apparatet er radiostøjdæmpet iht. EU-direktiv 82/499 EØF.

Apparatet er ikke beregnet til udendørs brug, jvf. artikel 3 i EF-direktiv 2000/14/EF.

Henvisninger vedr. opstilling

• Kontroller apparatet for transportskader. Eventuelle skader skal straks meldes til transportfirmaet, som leverede kompressoren. Før ibrugtagning skal oliestanden i kompressorpumpen kontrolleres. Opstillingen af kompressoren bør ske i nærheden af forbrugeren.
• Lange luftledninger og lange tilledninger (forlængere) skal undgås. Sørg for tør og støvfri indsugningsluft. Opstil ikke kompressoren i et fugtigt eller vådt rum. Den komplette kompressor er allerede typegodkendt. Yderligere kontrol for ibrugtagning af en TÜV-sagkyndig er nødvendig. De vedlagte fabriks- og prøvningsattester skal altid opbevares.
• Ved kontroller af anlægget udført af en medarbejder fra Arbejdstilsynet skal disse

attester forevises. Se også producentattesten "Bemærkninger til ejeren/brugeren".

Sikkerhedshenvisninger vedr. arbejdet med trykluft og farvesprøjter

Obs! Overhold UVV-VBG 16!

Kompressor og ledninger når op på høje temperaturer under driften. Berøring medfører forbrændinger.

De af kompressoren indsugede luftarter eller dampe skal holdes fri for tilsætninger, som kan føre til brand eller eksplosion i kompressoren.

Når slangekoblingen løsnes, skal De holde fast på slangens koblingsstykke med hånden for at undgå kvæstelser fra den tilbagespringende slange. Ved arbejde med blæsepistolen skal De bruge beskyttelsesbriller. Fremmedlegemer og bortblæste dele kan let forårsage tilskadekomst.

Blæs ikke på andre personer med blæsepistolen, og rengør ikke tøj på kroppen.

Overhold sikkerhedshenvisningerne, når De arbejder med farvesprøjter!

Vigtigt UVV - VBG 23

Anvend ikke lakker eller opløsningsmidler med et flammepunkt under 21° C. Opvarm ikke lakker og opløsningsmidler. Arbejdes der med sundhedsskadelige væsker, skal der bruges filteraggregater til beskyttelse (ansigtsmasker). Følg også anvisningerne fra producenterne af sådanne stoffer vedr. beskyttelsesforanstaltninger. Der må ikke ryges under sprøjtningen og i arbejdsrummet. Også malingsdampe er brandfarlige.

Der må ikke forefindes ildsteder eller åben ild, og der må ikke arbejdes med gnistdannende maskiner. Der må ikke opbevares eller indtages mad og drikkevarer i arbejdsrummet. Malingsdampe er skadelige. Arbejdsrummet skal være på mere end 30m³ og der skal ske et tilstrækkeligt luftskifte. Sprøjt ikke op mod vinden. Ved påsprøjtning af brændbare resp. farlige sprøjtematerialer skal de lokale politimyndigheders bestemmelser overholdes. Anvend ikke medier som ekstraktionsbenzin, butylalkohol og methylenklorid sammen med PVC-trykslangen (reduceret levetid).

Brug af trykbeholdere iht. trykbeholderforordningen (§ 13)

1. Den som anvender en trykbeholder skal holde den i forsvarlig stand, anvende den korrekt og inspicere den, skal straks udføre nødvendige vedligeholdelses- og reparationsarbejder samt træffe de efter omstændighederne nødvendige sikkerhedsforanstaltninger.
2. Tilsynsmyndighederne kan i enkelte tilfælde foreskrive påkrævede overvågningsforanstaltninger.
3. En trykbeholder må ikke bruges, hvis den udviser mangler, som kan bringe ansatte eller trediemand i fare.
4. Hvis trykbeholdere i gruppe III, IV, VI og VII har skader på trykbærende vægge, som medfører ud-af-drifttagning iht.

§ 13, afsnit 3, skal ejeren/brugeren underrette den sagkyndige og aftale de nødvendige forholdsregler med denne.

Vedr. ibrugtagning

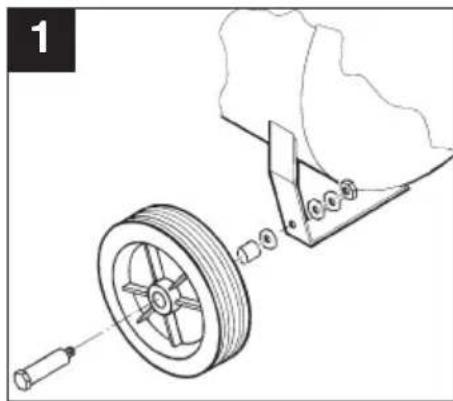

Montering af hjulene (1): De medleverede hjul skal monteres som vist på tegning 1.

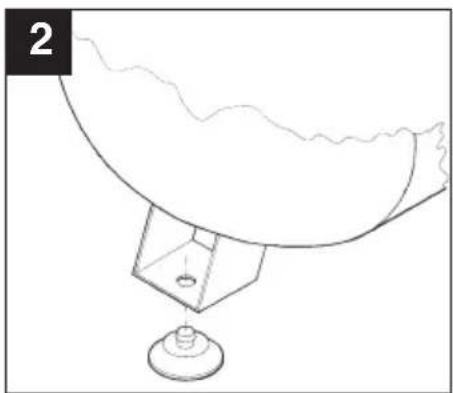

Montering af gummibufferen (2): Den vedlagte gummibuffer skal monteres på støttefoden, som vist i tegning 2.

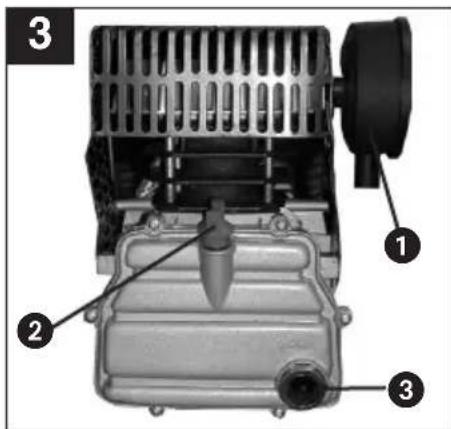

Udskiftning af oliefilter og montering af luftfilter (3)

Fjern proppen i åbningen til oliepåfyldningen med en skruetrækker, og sæt den medfølgende bundprop (2) ind i åbningen til oliepåfyldningen i stedet for. Vigtigt! Kontroller oliestanden.

Skru luftfilteret (1) ind i boringen på siden af kompressorpumpen.

El-tilslutning:

Kompressoren Airtech 2200 er udstyret med en netledning med beskyttelsesstik. Stikket kan sættes i enhver stikkontakt 230V 50Hz som er sikret med 16A. Lange ledninger, samt forlængerledninger, kabeltromler osv. forårsager spændingsfald og kan forhindre motorstart. Ved lave temperaturer under 0°C kan motoren være svær at starte pga. tung gang.

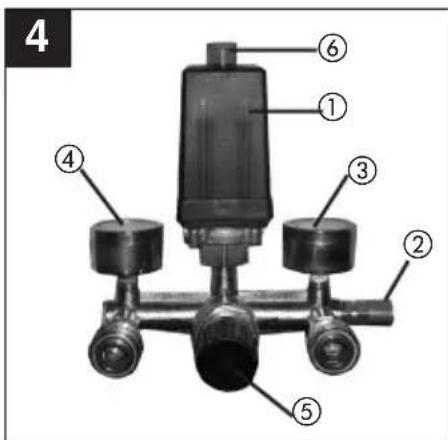

Forklaring til trykluft-armaturet

1. Trykafbryder
2. Sikkerhedsventil
3. Manometer (aflæsning af kedeltrykket)
4. Manometer (det indstillede tryk kan aflæses)
5. Trykreduktionsventil (trykindstilling)
6. Ind/ud-kontakt

Kondensvandet skal tømmes af hver dag ved at åbne afvandingsventilerne på undersiden af trykbeholderen.

Sikkerhedsventil:

Sikkerhedsventilen er indstillet på det højest tilladte tryk for trykbeholderen. Det er ikke tilladt at stille på sikkerhedsventilen eller at fjerne dens plombe.

Regelmæssig kontrol af oliestanden:

Oliestanden skal være synlig i skueglasset mellem det røde oliestandskontrolpunkt og den øverste kant af skueglasset. Olieskift: Anbefalet olie: SAE 15W/40 eller tilsvarende. Den oprindelige olie skal skiftes efter 100 driftstimer. Derefter skal olien tømmes af for hver 500 driftstimer og ny olie fyldes på.

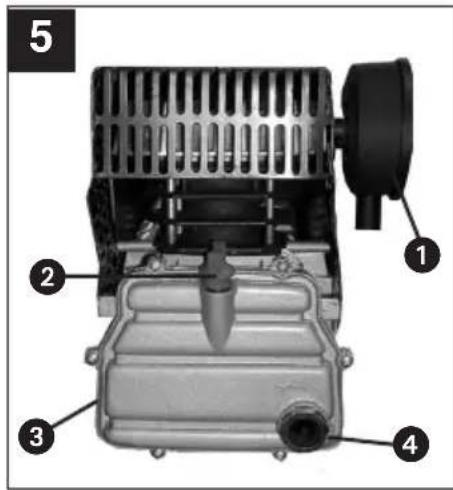

Olieskift:

Stands motoren og træk stikket ud af stikkontakten. Når De har elimineret det eventuelle lufttryk, kan De skrue olieaftapningsskruen på kompressorpumpen af. For at olien ikke skal løbe ukontrolleret ud, skal De holde en lille pladerende under og opsamle olien i en beholder. Hvis ikke al olien løber ud, anbefaler vi at vippe kompressoren lidt. Spildolien afleverer De til en modtagestation for spildolie. Når olien er løbet ud, skruer De olieaftapningsskruen / skueglasset i igen.

Fjern med en skruetrækker låget på oliepåfyldningsskruen, fyld ny olie på, indtil oliestanden har nået det røde

punkt i skueglasset.

Derefter sætter De låget på oliepåfyldningsskruen igen.

1. Filter
2. Oliepåfyldningsskrue
3. Olieaftapningsskrue
4. Skueglas

Rengøring af indsugningsfilteret

Indsugningsfilteret forhindrer indsugning af støv og snavs. Det er nødvendigt at rense dette filter mindst for hver 300 driftstimer. Et tilstoppet indsugningsfilter reducerer kompressorens effekt betydeligt. Filteret kan tages ud som vist på fig. 4, vask filteret i rensebenzin og sæt det i igen. Vigtigt! Vent til kompressoren er fuldstændigt afkølet! Forbrændingsfare!

Indstilling af trykafbryderen

Trykafbryderen er indstillet fra fabrikken.

Indkoblingstryk 5 bar, udkoblingstryk 8 bar.

Ved indstilling af trykdifferensen gås frem på følgende måde: Tag dækkappen af trykafbryderen (ved at skrue lukkeskruen ud). Med en 8 mm topnøgle indstilles

For høj netspænding, for høje omgivelsestemperaturer og utilstrækkelig lufttilførsel, defekte kompressorventiler eller utæt kontraventil, oliestanden minimal, plejlstangslejet går tungt.

Start vekselstrømsmotorerne igen efter afkølingspausen. Undgå at røre ved varme aggregatdele og rørledninger.

Reservedelsbestilling

Ved bestilling af reservedele skal der gives følgende oplysninger:

• Apparattype
• Apparatets varenummer
• Apparatets identifikationsnummer
• Reservedelsnummeret på den ønskede reservedel

Undertegnede erklærer på vegne af firmaet, at produktet samsvarer med følgende direktiver og normer.

På firmaets vegne erklærer undertegnede, at produktet imødekommer kravene i følgende direktiver og normer.

Garantien dækker mangelfuld udførelse eller materiale- og funktionsfejl.

Nødvendige reservedele og anvendt arbejdstid ved garantiydelser beregnes ikke.

Der hæftes ikke for følgeskader.

Deres kundeservicekontakt

Garantibevis

Der tages forbehold for tekniske ændringer

Vi forbeholder os retten til tekniske ændringer.
