Airtech 2200 - Kompresor Herkules - Bezplatný návod k obsluze

Typ výrobku	Kompresor
Značka	Herkules
Model	Airtech 2200
Rozměry (D x Š x V)	60 x 30 x 64 cm
Hmotnost	31 kg
Elektrické napájení	230 V ~ 50 Hz, 16 A
Výkon motoru	1,5 kW / 2 k
Rychlost otáčení	2850 min⁻¹
Maximální provozní tlak	8 bar
Objem nádrže	24 L
Teoretický sací výkon	210 L/min
Hladina akustického výkonu (LWA)	97 dB(A)
Hladina akustického tlaku (LPA)	87 dB(A)
Doporučený typ oleje	SAE 15W/40 nebo ekvivalent
První výměna oleje	Po 100 hodinách provozu
Čištění vzduchového filtru	Každých 300 hodin provozu
Odvod kondenzační vody	Denně přes vypouštěcí ventil
Pojistný ventil	Nastaveno z výroby, nepřestavujte
Tlakový spínač	Zapnutí při 5 bar, vypnutí při 8 bar
Záruka	5 let (vady materiálu a zpracování)
Dodávané příslušenství	Kola, pryžová podložka, vzduchový filtr
Číslo výrobku	40.072.56
Odrušení	Podle směrnice ES 82/499 EHS
Určené použití	Stlačený vzduch, stříkání barvy (dodržujte normy)

Často kladené otázky - Airtech 2200 Herkules

Jaký typ oleje použít a kdy ho měnit?

Používejte olej SAE 15W/40 nebo ekvivalent. První výměna musí být provedena po 100 hodinách provozu, poté pravidelně podle použití. Použitý olej vylijte do nádoby a odevzdejte ve sběrném místě.

Jak odvádět kondenzační vodu z nádrže?

Denně otevřete vypouštěcí ventil umístěný pod nádrží pro odvod kondenzační vody. Před prováděním se ujistěte, že je kompresor vypnutý a tlak uvolněný.

Jak čistit vzduchový filtr?

Vzduchový filtr se musí čistit každých 300 hodin provozu. Vyjměte jej (viz obrázek 4 v návodu), očistěte čisticím benzínem a poté vraťte na místo. Před jakýmkoli zásahem počkejte, až kompresor zcela vychladne.

Jaká jsou základní bezpečnostní opatření?

Používejte ochranné brýle, protiprachovou masku, gumové rukavice a protiskluzovou obuv. Nikdy nemiřte vzduchovou pistoli na osoby. Držte děti dál a nenešte volný oděv. Dodržujte normy UVV-VBG 16 a 23 pro práci se stlačeným vzduchem a barvami.

Jak nastavit tlakový spínač?

Spínač je nastaven z výroby (zapnutí při 5 bar, vypnutí při 8 bar). Pro nastavení diferenčního tlaku sejměte kryt a otáčejte šroubem 1 pomocí 8mm nástrčného klíče: otáčení doprava zvyšuje diferenční tlak a vypínací tlak, doleva snižuje.

Co dělat, když kompresor nenastartuje nebo se přetěžuje?

Zkontrolujte síťové napětí (ne příliš vysoké), okolní teplotu a větrání. Vadné ventily, příliš nízká hladina oleje nebo zaseknuté ojniční ložisko mohou také způsobit přetížení. Před opětovným spuštěním nechte vychladnout.

Jaká je hlučnost tohoto kompresoru?

Hladina akustického výkonu (LWA) je 97 dB(A) a hladina akustického tlaku (LPA) je 87 dB(A). Může být překročena hranice 85 dB(A), doporučuje se nosit ochranu sluchu.

Jak objednat náhradní díly?

Pro objednání uveďte typ zařízení, číslo výrobku (40.072.56), identifikační číslo (01012) a číslo požadovaného náhradního dílu. Obraťte se na svůj poprodejní servis.

Mohu používat kompresor venku za deště?

Ne, kompresor nesmí být vystaven dešti ani používán ve vlhkém prostředí. Je určen pro vnitřní použití. V případě potřeby používejte pouze prodlužovací kabely schválené pro venkovní použití.

Jaký je maximální tlak v nádrži a jak je chráněn?

Maximální provozní tlak je 8 bar. Pojistný ventil nastavený z výroby chrání nádrž před přetlakem. Je zakázáno tento ventil přestavovat nebo odstraňovat jeho plombu.

NÁVOD K OBSLUZE Airtech 2200 Herkules

Pozor! Při použití tohoto kompresoru je třeba dodržovat následující bezpečnostní opatření na ochranu proti úderu elektrickým proudem, nebezpečí úrazu a požáru. Přečtěte si a dbejte těchto pokynů, ještě než začnete přístroj používat.

1. Udržujte pracoviště v pořádku

• Nepořádek na pracovišti představuje nebezpečí úrazu.

2. Berte na vědomí vlivy prostředí

• Nevystavujte kompresor dešti. Nepoužívejte kompresor ve vlhkém nebo mokrém prostředí. Postarejte se o dobré osvětlení. Nepoužívejte kompresor v blízkosti hořlavých kapalin nebo plynů.

3. Chraňte se před úderem elektrickým proudem

Vyhýbejte se tělesnému kontaktu s uzemněnými částmi, např. rourami, topnými tělesy, sporáky, ledničkami.

4. Nepouštějte do blízkosti děti!

• Nenechejte jiné osoby dotýkat se kompresoru a kabelu, nepouštějte je na své pracoviště.

5. Kompresor uschovávejte bezpečně

Nepoužívaný kompresor by měl být uložen v suché, uzavřené místnosti a nedosažitelné pro děti.

6. Kompresor nepřetěžujte

• Lépe a bezpečněji se pracuje v udaném rozsahu výkonu.

7. Noste vhodné pracovní oblečení

• Nenoste široké oblečení a šperky. Mohly by být zachyceny pohyblivými částmi. Při práci na volném prostranství jsou vhodné gumové rukavice a pevná neklouzavá obuv. V případě dlouhých vlasů použijte vlasovou síťku.

8. Používejte ochranné brýle

• Při prašných pracích používejte ochrannou dýchací masku.

9. Nepoužívejte kabel pro jiné účely

• Nenoste nářadí za kabel a nepoužívejte ho na vytažení zástrčky ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami.

10. Nezaujímejte na pracovišti nevhodnou polohu

Vyhýbejte se abnormálnímu držení těla. Zajistěte bezpečný postoj a udržujte v každém okamžiku rovnováhu.

11. Kompresor pečlivě ošetřujte

• Udržujte kompresor čistý, abyste mohli dobře a bezpečně pracovat. Dbejte předpisů na údržbu. Pravidelně kontrolujte zástrčku a kabel a v případě poškození je nechte obnovit uznaným odborníkem. Pravidelně kontrolujte prodlužovací kabel a poškozený nahraďte.

12. Vytáhněte síťovou zástrčku

• Před nepoužíváním, před údržbou.

13. Nenechejte zastrčené žádné klíče pro nářadí

• Před zapnutím překontrolujte, zda jsou klíče a seřizovací nářadí odstraněny.

14. Vyhýbejte se nechtěnému náběhu

• Přesvědčte se, že je při připojení na elektrickou síť vypínač vypnut.

15. Prodlužovací kabel na volné prostranství

• Na volném prostranství používejte pouze pro to schválené příslušně označené prodlužovací kabely.

16. Buďte stále pozorní

• Pozorujte svoji práci. Pracujte rozumně. Nepoužívejte nářadí, když jste nekoncentrovaní.

17. Zkontrolujte svůj kompresor na poškození

• Před dalším použitím kompresoru pečlivě překontrolovat bezvadnou funkci a příslušnou funkci ochranných zařízení nebo lehce poškozených částí. Překontrolujte, zda je v pořádku funkce pohyblivých částí, jestli neuvázly nebo

části nejsou poškozeny. Všechny části musí být správně namontovány a poskytovat všechny podmínky přístroje. Poškozená bezpečnostní zařízení a části by měly být opraveny nebo vyměněny dílnou zákaznického servisu, pokud není v návodech k použití stanoveno jinak. Poškozené vypínače musí být nahrazeny v dílně zákaznického servisu. Nepoužívejte nářadí, u kterého nelze vypínač zapnout a vypnout.

18. Pozor!

• Pro Vaší vlastní bezpečnost používejte jen příslušenství a přídavné přístroje, které jsou uvedeny v návodu k použití nebo výrobcem nářadí doporučeny nebo uvedeny. Použití jiných, než v návodu k použití nebo v katalogu doporučených nástrojů nebo příslušenství, může pro Vás znamenat osobní nebezpečí úrazu.

19. Opravy jen od odborného elektrikáře

• Opravy smí provádět pouze odborný elektrikář, v jiném případě může vzniknout pro provozovatele nebezpečí úrazu.

20. Napojte zařízení na odsávání prachu

• Pokud jsou k dispozici zařízení na připojení zařízení k odsávání prachu, přesvědčte se, zda jsou tato připojena a používána.

21. Hluk

• Hluk tohoto přístroje je měřen podle IEC 59 CO 11, IEC 704, DIN 45635 díl 21, NFS 31-031 (84/537/EWG). Hluk na pracovišti může přesahovat 85 dB (A). V tomto případě jsou pro obsluhu nutná ochranná opatření proti hluku.

Dobře si bezpečnostní pokyny uschovejte.

Před uvedením do provozu si prosím pečlivě přečtěte tento návod!

Technická data AIRTECH 2200
Pripojení na sít' 230 V ~ 50 Hz
Výkon motoru kW/PS 1,5 / 2
Počet otáček kompresoru min-1	2850
Provozní tlak bar 8
Objem tlakové nádoby (v litrech) 24
Teor. sací výkon l/min 210
Hladina akustického výkonu LWA v dB (A) 97
Hladina akustického tlaku LPA v dB (A) 87
Rozměry pristroje v cm 60 x 30 x 64
Hmotnost pristroje v kg 31
Art. Č.: 40.072.56
I. Č. 01012

Přístroj je odrušen podle ES směrnic 82/499 EWG. Přístroj není konstruován pro užití na volném prostranství příslušné podle článku 3 směrnice 2000/14/EG.

Pokyny k umístění

• Překontrolujte přístroj, zda nebyl při transportu poškozen. Případné škody ihned nahlaste dopravci, který kompresor dodal.
• Před uvedením do provozu musí být překontrolován stav oleje v čerpadle kompresoru. K umístění kompresoru by mělo dojít v blízkosti spotřebiče.
• Je třeba se vyvarovat dlouhých vzduchových vedení a dlouhých přívodních vedení (prodloužení).
• Je třeba dbát na suchý a bezprašný nasávaný vzduch. Kompresor neumisťujte ve vlhké nebo mokré místnosti.
• Kompletní kompresor byl již přezkoušen coby prototyp. Další zkoušky před uvedením do provozu znalcem organizace TÜV nejsou nutné. Přiložené závodní a zkušební osvědčení je třeba si uložit. Při kontrolách zařízení znalcem živnostenského úřadu profesní oborové organizace je třeba tato potvrzení předložit. Viz

také osvědčení výrobce, poznámky pro provozovatele.

Bezpečnostní pokyny pro práci se stlačeným vzduchem a při stříkání barvy

Pozor! Dodržovat UVV-VBG 16!

Kompresor a vedení dosahují při provozu vysokých teplot. Dotyky vedou k popáleninám.

Kompresorem nasávané plyny nebo páry je třeba udržovat prosté příměsí, které by mohly vést v kompresoru k požárům nebo výbuchům.

Při uvolnění hadicové spojky je třeba spojku hadice držet rukou, aby se zabránilo zraněním způsobeným vymrštěním hadice.

Při pracích s vyfukovací pistolí nosit ochranné brýle. Cizí tělesa a odfoukavané části mohou lehce způsobit zranění.

Vyfukovací pistolí nefoukat na osoby nebo nečistit oděv na těle.

Dodržovat bezpečnostní pokyny při stříkání barvy!

Pozor UVV-VBG 23

• Nezpracovávat žádné laky nebo rozpouštědla s teplotou vzplanutí menší než 21 °C. Laky a rozpouštědla nezahřívat.
• Pokud jsou zpracovávány zdraví škodlivé kapaliny, jsou na ochranu nutné filtrační přístroje (obličejové masky). Dodržujte také údaje o bezpečnostních opatřeních výrobců těchto látek. Během stříkání, jakož i v pracovní místnosti je zakázáno kouření. Také páry barev jsou lehce zápalné.
• Topeniště, otevřené světlo nebo jiskřící stroje se nesmí vyskytovat resp. být používány. Potraviny a nápoje neskladovat a nekonzumovat v pracovní místnosti.
• Pracovní místnost musí být větší než 30 m³ a musí být zajištěna dostatečná výměna vzduchu při nastřikování a sušení. Nestříkat proti větru. Při stříkání hořlavých popř. nebezpečných látek zásadně dodržovat ustanovení místní policie. Ve spojení s tlakovou hadicí z PVC nezpracovávat žádná média jako lakový benzin, butylalkohol a metylenchlorid (snížená životnost).

Provoz tlakových nádob podle nařízení o tlakových nádobách (§ 13)

1. Kdo provozuje tlakovou nádobu, musí ji udržovat v řádném stavu, řádně ji provozovat, kontrolovat, neprodleně provádět nutné opravárenské a údržbové práce a učinit podle okolností nutná bezpečnostní opatření.
2. Kontrolní úřad může v jednotlivých případech nařídit nutná kontrolní opatření.
3. Tlaková nádoba nesmí být provozována, pokud vykazuje nedostatky, kterými jsou ohroženi zaměstnanci nebo třetí osoby.
4. Pokud tlakové nádoby tříd III, IV, VI a VII vykazují poškození stěn stojících pod tlakem, která vedou k odstavení z provozu podle §13 odstavec 3, musí provozovatel informovat znalce a domluvit s ním nutná opatření.

K uvedení do provozu

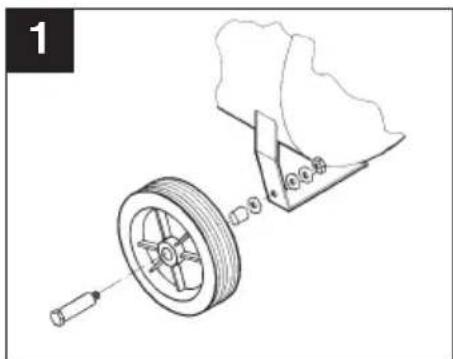

Montáž koleček:

Přiložená kolečka musí být namontována podle výkresu 1.

Montáž pryžového nárazníku: Přiložený pryžový nárazník musí být namontován na opěrné noze příslušně podle výkresu 2.

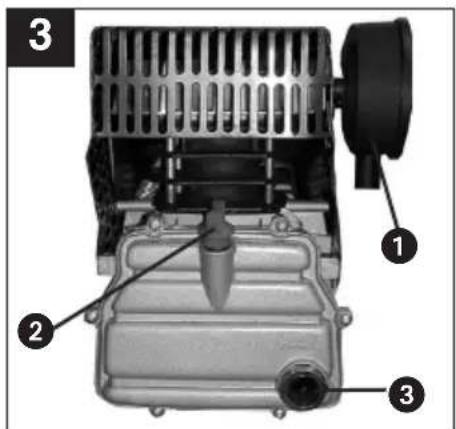

Výměna olejového uzávěru a montáž vzduchového filtru:

Šroubovákem odstraňte víko otvoru na plnění oleje a vložte přiloženou zátku (2) do otvoru na plnění oleje.

Vzduchový filtr (1) našroubujte do postranního otvoru čerpadla kompresoru.

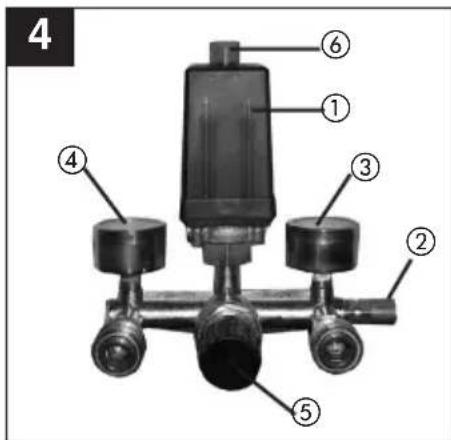

1 Hlídač tlaku 2 Bezpečnostní ventil 3 Manometr (odečítání tlaku v kotli) 4 Manometr (nastavený tlak může být odečítán) 5 Redukční ventil (nastavení tlaku) 6 Zap./vypínač

Údržba a péče

Kondenzační voda:

Kondenzační vodu je třeba každý den vypouštět otevřením odvodňovacího ventilu (spodní strana tlakové nádoby).

- Bezpečnostní ventil:

Bezpečnostní ventil je nastaven na nejvyšší přípustný tlak tlakové nádoby. Není přípustné bezpečnostní ventil přestavovat nebo odstranit jeho plombu.

- Pravidelně kontrolovat stav oleje:

Stav oleje musí být viditelný v průhledítku mezi červeným kontrolním bodem stavu oleje a horním okrajem průhledítka. Výměna oleje: doporučený olej SAE 15W/40 nebo rovnocenný. První náplň je třeba po 100 provozních hodinách vyměnit. Poté každých 500 provozních hodin olej vypustit a doplnit nový.

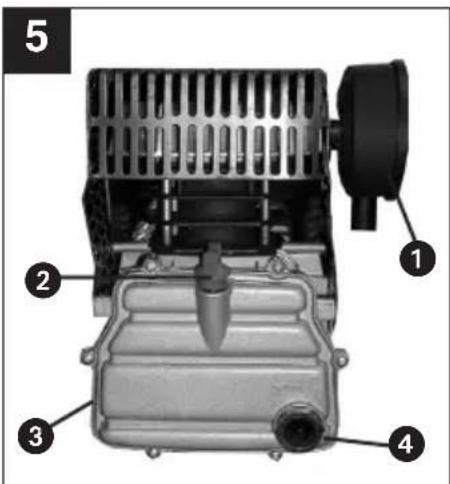

Výměna oleje:

Vypněte motor a vytáhněte zástrčku ze zásuvky. Poté, co jste vypustili eventuální tlak vzduchu, můžete vyšroubovat vypouštěcí šroub na čerpadle kompresoru. Aby olej nekontrolovaně nevytekl, položte pod otvor malý plechový žlábek a olej zachyťte. Pokud olej zcela nevyteče, doporučujeme kompresor trochu naklonit. Vypotřebovaný olej nechte zlikvidovat v příslušné sběrně starých olejů.

Když olej vytekl, vypouštěcí šroub oleje opět zašroubujte / průhledítko.

Naplňte nový olej, až stav oleje v průhledítku dosáhne červeného bodu. Poté opět nasaďte zátku plnění oleje.

1 Filtr 2 Zátka plnění oleje 3 Vypouštěcí šroub 4 Průhledítko

Čištění sacího filtru

Sací filtr zabraňuje nasávání prachu a nečistot. Je nutné tento filtr minimálně každých 300 provozních hodin vyčistit. Ucpaný sací filtr podstatně brání výkonu kompresoru. Filtr je možné podle obrázku 4 vyjmout. Filtr vymýt benzinem na chemické čištění a opět vsadit.

Pozor! Vyčkejte, až je kompresor kompletně ochlazen! Nebezpečí popálení

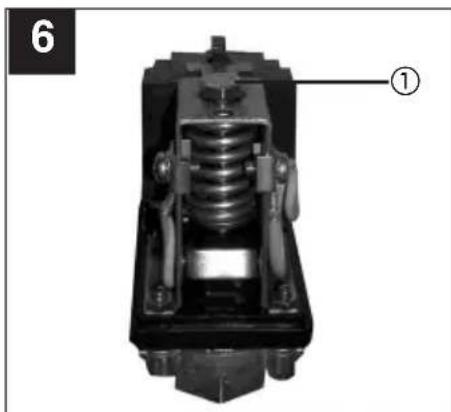

Nastavení hlídače tlaku

Hlídač tlaku je nastaven ze závodu.

Spínací tlak cca 5 barů Vypínací tlak 8 barů

K přestavení tlakové difference postupujte následovně: Sejměte kryt hlídače tlaku (vyšroubovaný uzavírací šroub). Nástrčným klíčem 8 mm se na šroubu 1 přestaví diferenční tlak P. Při otáčení směrem doprava se zvýší diferenční tlak a současně také vypínací tlak. Při otáčení směrem doleva se zmenší diferenční tlak, tím je vypínací tlak nižší.

Možné příčiny výpadku

vedoucí k přetížení motoru a tím k zaregování jištění proti přetížení:

• moc vysoké síťové napětí
• moc vysoké teploty okolí a nedostatečný přívod vzduchu defektní ventily kompresoru nebo netěsný zpětný ventil stav oleje minimální, ojniční ložisko těžce běží

Motory na střídavý proud po přestávce na ochlazení opět

zapnout. Vyhnete se doteku horkych casti agregatu a potrubnich vedeni.

Pri objednávce nahradnich dlú je tbreba uvest nasledujíci udaje:

Záručí doba zaćiná dne mokpě a cini 5 rok. Záruka bude poskytnuta v pripadě chybného provedeni nebo vady materialu a funkčnosti. K tomu potřebné nahradní díly a pracovné doba nebudou učtovány. Záruka se nevztahuje na následné škody.

Vás zákaznický servis

GARANCIJSKI LIST

Technické změny vyhrazeny
